Mantenimiento y ajustes periódicos6-10
6
4. Desmonte la bujía como se muestra
con la llave de bujías incluida en el jue-
go de herramientas del propietario.
Para revisar la bujía 1. Compruebe que el aislamiento de porcelana que rodea al electrodo cen-
tral de la bujía tenga un color canela
de tono entre medio y claro (éste es el
color ideal cuando se utiliza el vehícu-
lo normalmente).NOTASi la bujía presenta un color claramente di-
ferente, puede que el motor no funcione
adecuadamente. No trate de diagnosticar
usted mismo estas averías. En lugar de
ello, haga revisar el vehículo en un conce-
sionario Yamaha.
2. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en la bujía; cámbiela
según sea necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al va-
lor especificado según sea necesario. Para montar la bujía
1. Limpie la superficie de la junta de la bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
2. Monte la bujía con la llave de bujías y apriétela con el par especificado.
NOTASi no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuel-
ta después de haberla apretado a mano.
No obstante, deberá apretar la bujía con el
par especificado tan pronto como sea po-
sible.3. Coloque la tapa de bujía.NOTAColoque la tapa de bujía de modo que que-
de situada tal y como se muestra en la ilus-
tración y que el cable de la bujía no toque
ninguna pieza próxima.
1. Llave de bujías
1
Bujía especifica da:
NGK/CPR8EA-9
1. Distancia entre electrodos de la bujía
Distancia entre electro dos d e la bu-
jía: 0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2DSS0S0.book Page 10 Tuesday, March 24, 2015 4:42 PM

Mantenimiento y ajustes periódicos
6-11
6
4. Monte los paneles.
SAU66991
Aceite del motor y tamiz de acei-
teDebe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además,
debe cambiar el aceite y limpiar el tamiz se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase.
Para comprobar el nivel de aceite del
motor 1. Coloque el vehículo sobre el caballete central. Si está ligeramente inclinada
hacia un lado, la lectura puede resul-
tar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos hasta que se asiente el aceite, quite el tapón de lle-
nado de aceite del motor, limpie la va-
rilla de medición de aceite del motor,
introdúzcala de nuevo en el orificio de
llenado (sin enroscarla) y extráigala de
nuevo para comprobar el nivel de
aceite. ¡ADVERTENCIA! El silencia-
d or y el protector del silencia dor
pue den sobrecalentarse en exceso.
Para evitar posibles quemad uras,d
eje que el silencia dor y el protec-
tor se enfríen antes de extraer el ta-
pón del filtro de aceite.
[SWA17810]
NOTAEl aceite de motor debe situarse entre la
punta de la varilla de medición y la marca
de nivel máximo.4. Si el aceite de motor no se encuentra
entre la punta de la varilla de medición
y la marca de nivel máximo, añada
una cantidad suficiente de aceite del
tipo recomendado hasta que alcance
el nivel correcto.
1. Tapa de bujía
2. Cable de la bujía
1
2
1. Tapón de llenado de aceite del motor
2. Varilla de medición del aceite del motor
3. Marca de nivel máximo
4. Punta de la varilla de medición del aceite del motor
1
234
U2DSS0S0.book Page 11 Tuesday, March 24, 2015 4:42 PM

Mantenimiento y ajustes periódicos6-12
6
5. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.
Para cambiar el aceite del motor y lim-
piar el tamiz del aceite
1. Arranque el motor, caliéntelo durante unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite del motor y los pernos de drenaje A y
B para vaciar el aceite del cárter.
ATENCIÓN: Cuando extraiga el per-
no de drenaje del aceite del motor
B, la junta tórica, el muelle de com-
presión y el tamiz de aceite se sol-
tarán. Tenga cui dad o de no per der
d ichas piezas.
[SCAT1022]
4. Limpie el tamiz del aceite de motor
con disolvente y, seguidamente, com-
pruebe si está dañado y cámbielo se-
gún sea necesario.
5. Coloque el tamiz del aceite de motor, el muelle de compresión, una junta tó-
rica nueva y el perno de drenaje del
aceite de motor B.NOTAVerifique que la junta tórica quede bien
asentada.
6. Coloque el perno de drenaje del aceitede motor A y su junta nueva y, a con-
tinuación, apriete los dos pernos de
drenaje con el par especificado.
7. Añada la cantidad especificada del aceite de motor recomendado y se-
guidamente coloque y apriete el tapón
de llenado de aceite.NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.
1. Perno de drenaje del aceite del motor A
2. Junta
3. Tamiz del aceite
4. Muelle de compresión
5. Junta tórica
6. Perno de drenaje del aceite del motor B
1
3456
2
Par de apriete:
Perno de drenaje del aceite del
motor A:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Perno de drenaje del aceite del
motor B:
32 Nm (3.2 m·kgf, 23 ft·lbf)
Aceite de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
0.90 L (0.95 US qt, 0.79 Imp.qt)
U2DSS0S0.book Page 12 Tuesday, March 24, 2015 4:42 PM

Mantenimiento y ajustes periódicos
6-13
6
ATENCIÓN
SCA11621
 Para evitar que el embrague patine
(puesto que el aceite d el motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites d e calidad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.8. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
9. Pare el motor, compruebe el nivel de aceite y corríjalo según sea necesario.
10. Ponga a cero el cuentakilómetros par-
cial de cambio de aceite y el indicador
de cambio de aceite “OIL”. (Véase en
la página 3-5 una explicación de los
procedimientos de reposición).
SAU20067
Aceite de la transmisión finalAntes de cada utilización debe comprobar
si la caja de la transmisión final pierde acei-
te. Si observa alguna fuga, haga revisar y
reparar el scooter en un concesionario
Yamaha. Además, debe cambiar el aceite de la transmisión final del modo siguiente,
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
1. Arranque el motor, caliente el aceite de la transmisión final conduciendo el
scooter durante unos minutos y luego
párelo.
2. Coloque el scooter sobre el caballete central.
3. Coloque una bandeja debajo de la caja de la transmisión final para reco-
ger el aceite usado.
4. Quite el tapón de llenado del aceite de la transmisión final y su junta tórica de
la caja de la transmisión final. 5. Quite el perno de drenaje del aceite de
la transmisión final y su junta para va-
ciar el aceite de la caja de la transmi-
sión final.
1. Tapón de llenado del aceite de la transmi-sión final
2. Junta tórica
1. Perno de drenaje del aceite de la transmi- sión final
2. Junta
1
21
2
U2DSS0S0.book Page 13 Tuesday, March 24, 2015 4:42 PM

Mantenimiento y ajustes periódicos6-14
6
6. Coloque el perno de drenaje del aceite
de la transmisión final con la junta
nueva y apriételo con el par especifi-
cado.
7. Llene la caja con la cantidad especifi- cada de aceite de la transmisión final
del tipo recomendado.
¡ADVERTENCIA! Asegúrese de que
no penetre ningún material extraño
en la caja del engranaje final. Ase-
gúrese de que no caiga aceite en el
neumático o en la rue da.
[SWA11312]
8. Coloque el tapón de llenado del aceite
de la transmisión final y su junta tórica
y, a continuación, apriete el tapón de
llenado del aceite.
9. Compruebe si la caja de la transmi-
sión final pierde aceite. Si pierde acei-
te averigüe la causa.
SAU20071
Líqui do refrigeranteDebe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAUN1090
Para comprobar el nivel de líqui do refri-
gerante 1. Coloque el vehículo sobre el caballete central.NOTAEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
 Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.2. Compruebe el nivel de líquido refrige-
rante por la mirilla de control.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, levante la esterilla
del reposapiés derecho para retirarla.
Par
de apriete:
Perno de vaciado del aceite de la
transmisión final:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Aceite de la transmisión final reco-
men dad o:
Véase la página 8-1.
Canti dad d e aceite:
0.15 L (0.16 US qt, 0.13 Imp.qt)1. Mirilla de control del nivel de líquido refrige-
rante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Alfombrilla
1
23
1
U2DSS0S0.book Page 14 Tuesday, March 24, 2015 4:42 PM

Mantenimiento y ajustes periódicos
6-15
6
4. Retire la tapa del depósito de líquido
refrigerante.
5. Extraiga el tapón del depósito, añada líquido refrigerante hasta la marca de
nivel máximo y seguidamente coloque
el tapón. ¡ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
qui do refrigerante. No quite nunca
el tapón del ra dia dor cuan do el mo-
tor esté caliente.
[SWA15162]
ATENCIÓN:
Si no d ispone de líquid o refrigeran-
te, utilice en su lugar agua destila da
o agua blan da del grifo. No utilice
agua dura o agua sala da, ya que re-
sultan perju diciales para el motor.
Si ha utiliza do agua en lugar d e lí-
qui do refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema d e refrigeración no
estará protegi do contra las hela das y la corrosión. Si ha aña
did o agua al
líqui do refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el conteni do de
anticongelante en el líqui do refrige-
rante; de lo contrario d isminuirá la
eficacia del líqui do refrigerante.
[SCA10473]
6. Coloque la tapa del depósito de líqui-
do refrigerante.
7. Coloque la esterilla del reposapiés de- recho en su posición original y presió-
nela hacia abajo para fijarla.
SAU67280
Para cambiar el líqui do refrigerante
1. Sitúe el vehículo sobre una superficie horizontal y deje que el motor se enfríe
si es necesario.
2. Desmonte los paneles A y B. (Véase la
página 6-8).
3. Retire la tapa del radiador extrayendo los pernos.
4. Coloque un recipiente debajo del mo- tor para recoger el líquido refrigerante
usado.
5. Quite el tapón del radiador. ¡ADVERTENCIA! No quite nunca el
tapón del ra dia dor cuan do el motor
esté caliente.
[SWA10382]
1. Cubierta del depósito de líquido refrigerante
1
1. Tapón del depósito de líquido refrigeranteCapaci dad d el depósito de líqui do
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Tapa del radiador
2. Perno
1
2
U2DSS0S0.book Page 15 Tuesday, March 24, 2015 4:42 PM

Mantenimiento y ajustes periódicos6-16
6
6. Extraiga el tornillo de drenaje del líqui-
do refrigerante con la junta tórica para
vaciar el sistema de refrigeración.
7. Extraiga el perno de drenaje del líqui- do refrigerante con la junta para vaciar
el sistema de refrigeración. 8. Desmonte el depósito de líquido refri-
gerante extrayendo el perno.
9. Quite el tapón del depósito de líquido refrigerante y seguidamente ponga el
depósito boca abajo para vaciarlo. 10. Cuando haya salido todo el líquido re-
frigerante, lave bien el sistema de re-
frigeración con agua limpia del grifo.
11. Monte el depósito de líquido refrige- rante colocando el perno.
12. Coloque el perno de drenaje de líqui- do refrigerante con la junta nueva y
apriételo con el par especificado.
13. Coloque el tornillo de drenaje del líqui- do refrigerante y la junta tórica nueva.
14. Vierta líquido refrigerante del tipo re- comendado en el depósito hasta la
marca de nivel máximo y seguida-
mente coloque el tapón.
15. Vierta líquido refrigerante del tipo re-
comendado en el radiador hasta que
esté lleno.1. Tapón del radiador

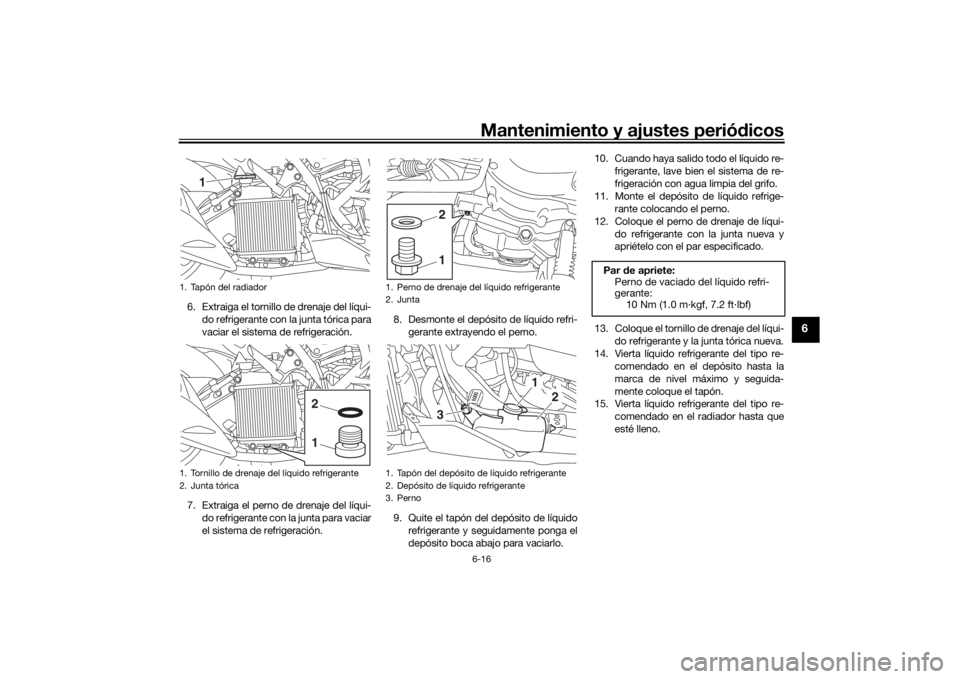

1. Tornillo de drenaje del líquido refrigerante
2. Junta tórica
1
12
1. Perno de drenaje del líquido refrigerante
2. Junta
1. Tapón del depósito de líquido refrigerante
2. Depósito de líquido refrigerante
3. Perno
12
1
2
3
Par de apriete:
Perno de vaciado del líquido refri-
gerante: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U2DSS0S0.book Page 16 Tuesday, March 24, 2015 4:42 PM

Mantenimiento y ajustes periódicos
6-17
6
16. Coloque el tapón del radiador, arran-
que el motor, déjelo al ralentí durante
algunos minutos y luego párelo.
17. Extraiga el tapón del radiador para
comprobar el nivel de líquido refrige-
rante en el mismo. Si es necesario,
añada líquido refrigerante hasta la
parte superior del radiador; seguida-
mente coloque el tapón del radiador.
18. Arranque el motor y compruebe si el
vehículo pierde líquido refrigerante. Si
pierde líquido refrigerante, haga revi-
sar el sistema de refrigeración en un
concesionario Yamaha.
19. Monte la tapa del radiador colocando los pernos.
20. Monte los paneles.
SAU67171
Filtro de aire y filtro de aire de la
caja de la correa trapezoi dalSe debe cambiar el filtro de aire y limpiar el
filtro de aire de la caja de la correa trapezoi-
dal según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase. Efectúe el mantenimiento de los
filtros de aire con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos. Si es necesario, debe com-
probar y limpiar el tubo de drenaje de la
caja del filtro de aire y el tubo de drenaje del
filtro de aire de la caja de la correa trapezoi-
dal.
Cambio del filtro d e aire
1. Coloque el vehículo sobre el caballete central.
2. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos. 3. Extraiga el filtro de aire.
4. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro d e aire esté correc-
tamente asenta do en la caja d el
filtro de aire. El motor no se d ebe
utilizar nunca sin el filtro de aire
Proporción
de la mezcla anticonge-
lante/agua:
1:1
Anticongelante recomend ad o:
Anticongelante de alta calidad al
etileno glicol con inhibidores de co-
rrosión para motores de aluminio
Canti dad d e líqui do refrigerante:
Radiador (incluidos todos los pa-
sos): 0.46 L (0.49 US qt, 0.40 Imp.qt)
Depósito de líquido refrigerante
(hasta la marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
2
2
11
U2DSS0S0.book Page 17 Tuesday, March 24, 2015 4:42 PM

Mantenimiento y ajustes periódicos6-18
6
monta do; de lo contrario, el o los
pistones y/o cilin dros pue den des-
gastarse excesivamente.
[SCA10482]
5. Monte la cubierta de la caja del filtro de aire colocando los tornillos.
Limpieza del tubo de drenaje de la caja
d el filtro de aire
1. Compruebe si hay suciedad o agua acumulada en el tubo del lado poste-
rior de la caja del filtro de aire.
2. Si encuentra suciedad o agua des- monte el tubo de la brida, límpielo y
vuélvalo a montar.
Limpieza del elemento d el filtro de aire
d e la caja de la correa trapezoi dal
1. Coloque el vehículo sobre el caballete central. 2. Extraiga los tornillos y retire la tapa del
filtro de aire de la caja de la correa tra-
pezoidal hacia fuera y alejándola de la
correa.
3. Extraiga el filtro de aire de la caja de la correa trapezoidal y límpielo con di-
solvente. Después de limpiarlo, elimi-
ne los restos de disolvente estrujando
el filtro. ¡ADVERTENCIA! Utilice úni-
camente un d isolvente específico
para la limpieza de piezas. Para evi-
tar el riesgo d e incendio o explo-
sión, no utilice gasolina o
d isolventes cuya temperatura de
inflamabili dad sea baja.
[SWA10432]
ATENCIÓN: Para evitar que se es-
tropee el elemento del filtro de aire, manipúlelo con suavi
dad y con cui-
d ad o; no lo d oble ni lo retuerza.
[SCA10522]
4. Aplique aceite del tipo recomendado
a toda la superficie del filtro de aire y
seguidamente oprímalo para eliminar
el exceso de aceite.
1. Tubo de drenaje del filtro de aire
1
1. Cubierta del filtro de aire de la caja de la co-rrea trapezoidal
2. Tornillo
2
2
1
1. Filtro de aire de la caja de la correa trapezoi- dal
1
U2DSS0S0.book Page 18 Tuesday, March 24, 2015 4:42 PM

Mantenimiento y ajustes periódicos
6-19
6
NOTAEl filtro de aire debe estar húmedo pero no
gotear.5. Introduzca el filtro en la caja de la co-
rrea trapezoidal.
6. Monte la tapa del filtro de aire colo- cando los tornillos.
Limpieza del tubo colector de la caja de
la correa trapezoi dal 1. Compruebe si hay suciedad o agua
acumulada en el tubo del lado poste-
rior de la caja de la correa trapezoidal.
2. Si encuentra suciedad o agua des- monte el tubo de la brida, límpielo y
vuélvalo a montar.
SAU21385
Comprobación del juego libre del
puño del acelera dorEl juego libre del puño del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el bor-
de interior del puño. Compruebe periódica-
mente el juego libre del puño del acelerador
y, si es necesario, hágalo ajustar en un con-
cesionario Yamaha.
Aceite recomen
dad o:
Aceite Yamaha para filtros de aire
de esponja u otro aceite de calidad
para filtros de aire de esponja
1. Tubo colector de la caja de la correa trape-
zoidal
1
1. Juego libre del puño del acelerador
1
U2DSS0S0.book Page 19 Tuesday, March 24, 2015 4:42 PM
