Informazioni di sicurezza
1-4
1
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni dello scooter. Prima di
utilizzare gli accessori, controllateli
accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità dello scooter a causa
degli effetti aerodinamici. Il vento
potrebbe sollevare lo scooter, op-
pure lo scooter potrebbe divenire
instabile sotto l’azione di venti tra-
sversali. Questo genere di accesso-
ri può provocare instabilità anche
quando si viene sorpassati o nel
sorpasso di veicoli di grandi dimen-
sioni.
• Determinati accessori possono spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li- bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico dello scooter, si po-
trebbe verificare un guasto elettrico,
che potrebbe causare una pericolosa
perdita dell’illuminazione o della po-
tenza del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo scoo-
ter sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-19 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto dello scooter
Prima di trasportare lo scooter su un altro
veicolo, attenersi alle seguenti istruzioni.
 Rimuovere dallo scooter tutti gli og-
getti non ancorati.
U2DSH0H0.book Page 4 Monday, March 30, 2015 4:37 PM

Informazioni di sicurezza
1-5
1
 Orientare la ruota anteriore in posizio-
ne di marcia in line a retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
 Fissare lo scooter con apposite funi o
cinghie di ancoraggio in corrispon-
denza di componenti solidi dello sco-
oter stesso, quali ad esempio il telaio
o il triplo morsetto superiore della for-
cella anteriore (e non ad esempio alle
manopole del manubrio, agli indicatori
di direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.
 La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che lo scooter non sobbalzi ec-
cessivamente durante il trasporto.
HAU57600
Ulteriori consi gli per una g uida
sicura Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.
 Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evi-
tare frenate brusche, in quanto lo sco-
oter potrebbe slittare. Frenare
lentamente quando ci si arresta su
una superficie bagnata.
 Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.
 Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.
 Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere lo scooter diritto
altrimenti potrebbe scivolare via da
sotto chi guida. 
Le pastiglie freni o le guarnizioni po-
trebbero bagnarsi nel lavare lo scoo-
ter. Dopo aver lavato lo scooter,
controllare il funzionamento dei freni
prima di mettersi in marcia.
 Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori
brillanti.
 Non trasportare troppo bagaglio sullo
scooter. Quando è sovraccarico, lo
scooter è instabile. Usare un legaccio
robusto per fissare il bagaglio al porta-
pacchi (se previsto). Eventuali carichi
non assicurati compromettono la sta-
bilità dello scooter e potrebbero di-
strarre l’attenzione del pilota dalla
strada. (Vedere pagina 1-3.)
U2DSH0H0.book Page 5 Monday, March 30, 2015 4:37 PM

Descrizione
2-1
2
HAU10411
Vista da sinistra
6
7
8,9
10
11
123 4 5
1. Scomparto portaoggetti anteriore (pagina 3-15)
2. Tappo serbatoio carburante (pagina 3-12)
3. Kit di attrezzi in dotazione (pagina 6-1)
4. Vano portaoggetti posteriore (pagina 3-15)
5. Elemento del filtro dell’aria (pagina 6-16)
6. Tappo del bocchettone riempimento olio trasmissione finale (pagina
6-12)
7. Bullone di drenaggio olio trasmissione finale (pagina 6-12)
8. Bullone scarico olio motore A (pagina 6-10) 9. Bullone scarico olio motore B (pagina 6-10)
10.Bullone drenaggio liquido refrigerante (pagina 6-14)
11.Elemento filtro aria carter cinghia trapezoidale (pagina 6-16)
U2DSH0H0.book Page 1 Monday, March 30, 2015 4:37 PM

Descrizione
2-2
2
HAU10421

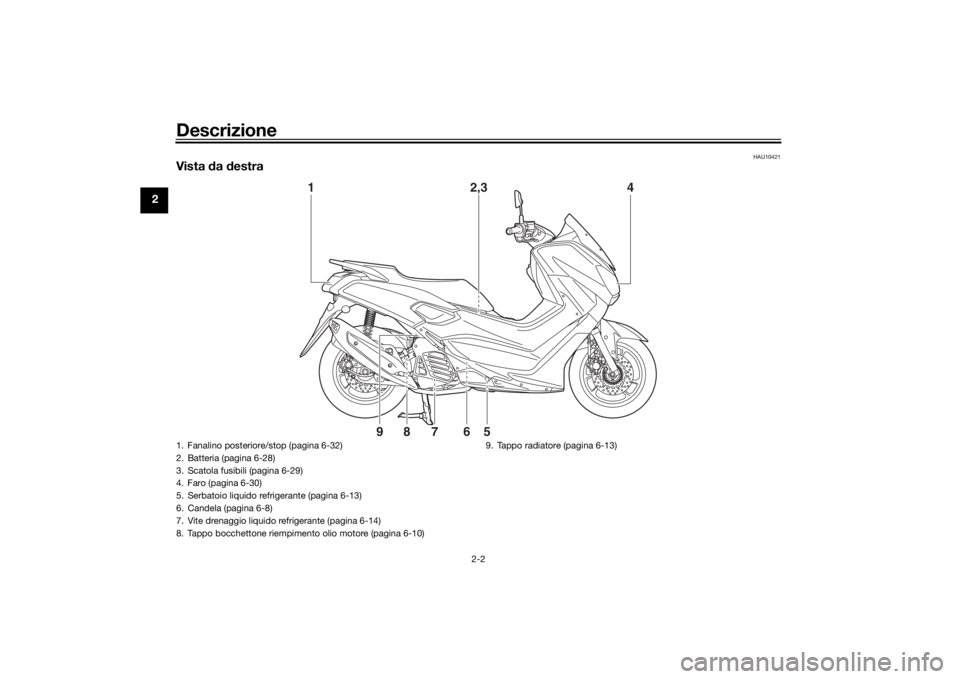

Vista da destra
1 2,34
567
8
9
1. Fanalino posteriore/stop (pagina 6-32)
2. Batteria (pagina 6-28)
3. Scatola fusibili (pagina 6-29)
4. Faro (pagina 6-30)
5. Serbatoio liquido refrigerante (pagina 6-13)
6. Candela (pagina 6-8)
7. Vite drenaggio liquido refrigerante (pagina 6-14)
8. Tappo bocchettone riempimento olio motore (pagina 6-10) 9. Tappo radiatore (pagina 6-13)U2DSH0H0.book Page 2 Monday, March 30, 2015 4:37 PM

Descrizione
2-3
2
HAU10431
Comandi e strumentazione
1
2
3
7
6
8
5
4
9
1. Leva freno posteriore (pagina 3-10)
2. Interruttori impugnatura sinistra (pagina 3-9)
3. Serbatoio del liquido freno posteriore (pagina 6-22)
4. Strumento multifunzione (pagina 3-4)
5. Serbatoio del liquido freno anteriore (pagina 6-22)
6. Interruttore avviamento (pagina 3-9)
7. Leva freno anteriore (pagina 3-10)
8. Manopola acceleratore (pagina 6-18) 9. Blocchetto accensione/bloccasterzo (pagina 3-1)
U2DSH0H0.book Page 3 Monday, March 30, 2015 4:37 PM

Funzioni deg li strumenti e dei coman di
3-1
3
HAUN0263

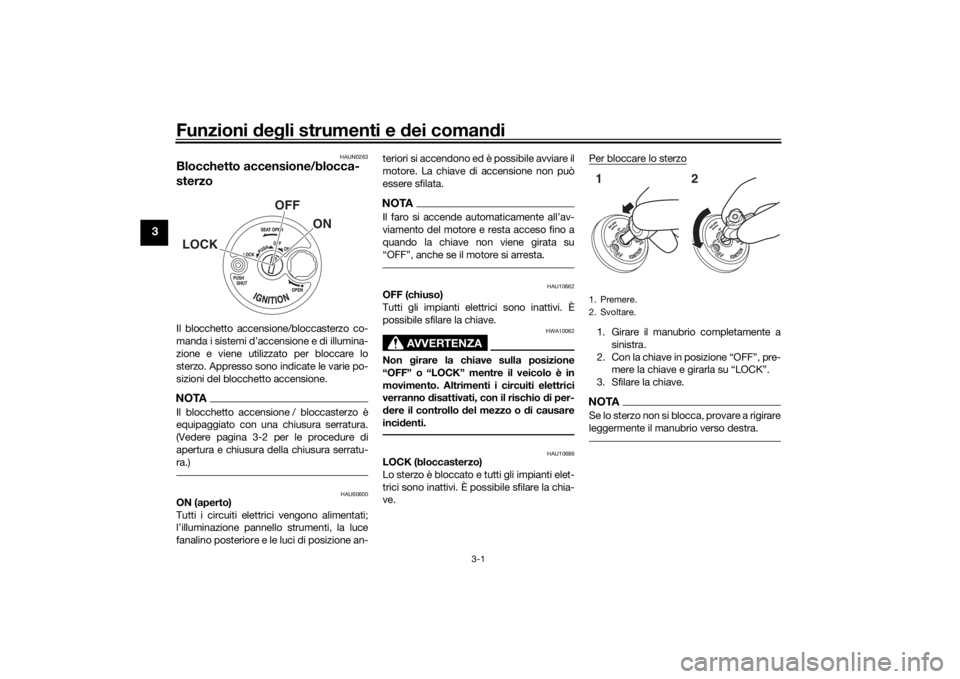

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono indicate le varie po-
sizioni del blocchetto accensione.NOTAIl blocchetto accensione / bloccasterzo è
equipaggiato con una chiusura serratura.
(Vedere pagina 3-2 per le procedure di
apertura e chiusura della chiusura serratu-
ra.)
HAU60600
ON (aperto)
Tutti i circuiti elettrici vengono alimentati;
l’illuminazione pannello strumenti, la luce
fanalino posteriore e le luci di posizione an- teriori si accendono ed è possibile avviare il
motore. La chiave di accensione non può
essere sfilata.
NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su
“OFF”, anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non
girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo del mezzo o d i causare
inci denti.
HAU10686
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre- mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
U2DSH0H0.book Page 1 Monday, March 30, 2015 4:37 PM

Funzioni deg li strumenti e d ei comandi
3-2
3
Per sbloccare lo sterzo1. Inserire la chiave.
2. Con la chiave in posizione “LOCK”,
premere la chiave e girarla su “OFF”.
HAUN0352

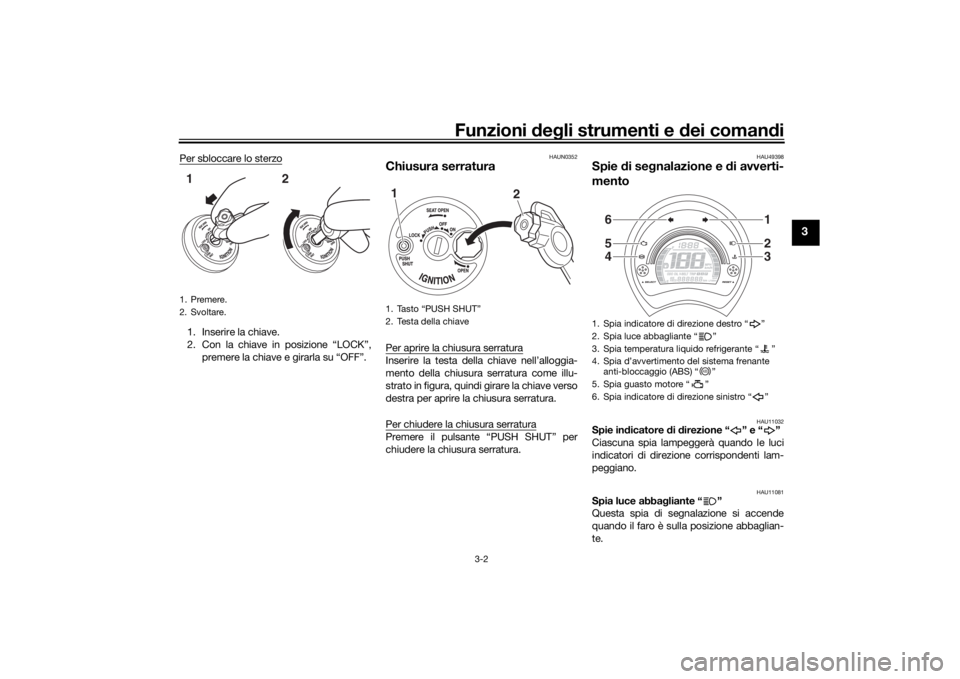

Chiusura serraturaPer aprire la chiusura serraturaInserire la testa della chiave nell’alloggia-
mento della chiusura serratura come illu-
strato in figura, quindi girare la chiave verso
destra per aprire la chiusura serratura.
Per chiudere la chiusura serraturaPremere il pulsante “PUSH SHUT” per
chiudere la chiusura serratura.
HAU49398
Spie di se gnalazione e d i avverti-
mento
HAU11032
Spie in dicatore di d irezione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU11081
Spia luce abbag liante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
1. Premere.
2. Svoltare.12
1. Tasto “PUSH SHUT”
2. Testa della chiave1
2
1. Spia indicatore di direzione destro “ ”
2. Spia luce abbagliante “ ”
3. Spia temperatura liquido refrigerante “ ”
4. Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ”
5. Spia guasto motore “ ”
6. Spia indicatore di direzione sinistro “ ”
654
123
ABS
U2DSH0H0.book Page 2 Monday, March 30, 2015 4:37 PM

Funzioni deg li strumenti e dei coman di
3-3
3
HAU67440
Spia temperatura li qui do refri gerante
“”
Questa spia si accende se il motore si sur-
riscalda. Se questo accade, arrestare im-
mediatamente il motore e lasciarlo
raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-
re se si sta surriscal dan do.NOTASe il motore si surriscalda, vedere pagina
6-38 per ulteriori istruzioni.
HAU42775
Spia guasto motore “ ”
Questa spia si accende se viene rilevato un
problema nel circuito elettrico di monito-
raggio del motore. Se questo accade, far
controllare il dispositivo di autodiagnosi da
un concessionario Yamaha. (Vedere pagina 3-9 per spiegazioni sul dispositivo di auto-
diagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
HAUU1810
Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS:
 non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-11 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità d i almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la g uida, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due con dizioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emer genza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.NOTALa spia ABS può accendersi mentre si ac-
celera il motore con il veicolo sul suo caval-
letto centrale, ma questo non indica una
disfunzione.
ABS
U2DSH0H0.book Page 3 Monday, March 30, 2015 4:37 PM

Funzioni deg li strumenti e d ei comandi
3-4
3
HAUN0981
Strumento multifunzione
AVVERTENZA
HWA12423
Ricord arsi di arrestare il veicolo prima di
eseg uire qualsiasi mo difica delle re gola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota e d au-
mentare il rischio d i un incidente.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 un tachimetro 
un orologio digitale
 un indicatore livello carburante
 un indicatore consumo istantaneo
carburante
 un display multifunzione
NOTARicordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.
 Per il Regno Unito: Per alternare sul
tachimetro la visualizzazione tra km/h
e MPH, premere il tasto “SELECT” per
un secondo quando il pannello stru-
menti multifunzione è in modalità tota-
lizzatore contachilometri,
contachilometri parziale 1 o contachi-
lometri parziale 2.Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo. Orolo
gio dig itale
L’orologio digitale utilizza il formato dell’ora
a 12 ore.
Per regolare l’orologio digitale
1. Girare la chiave su “ON”.
2. Premere contemporaneamente i tasti “SELECT” e “RESET” per almeno due
secondi.
3. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
4. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
5. Premere il tasto “RESET” per regolare i minuti.
6. Premere il tasto “SELECT” e poi rila- sciarlo per avviare l’orologio digitale.

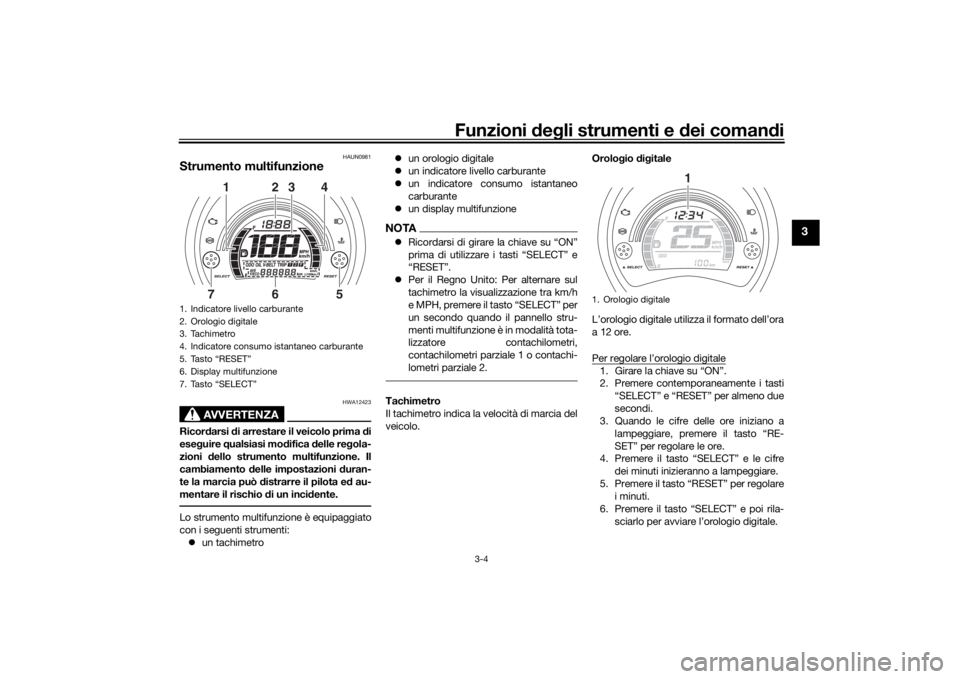

1. Indicatore livello carburante
2. Orologio digitale
3. Tachimetro
4. Indicatore consumo istantaneo carburante
5. Tasto “RESET”
6. Display multifunzione
7. Tasto “SELECT”
2
3
1
4
6
7
5
1. Orologio digitale
1
U2DSH0H0.book Page 4 Monday, March 30, 2015 4:37 PM

Funzioni deg li strumenti e dei coman di
3-5
3
In dicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono verso la
lettera “E” (vuoto). Quando l’ultimo seg-
mento e la spia riserva carburante “ ” ini-
ziano a lampeggiare, fare rifornimento al
più presto possibile.NOTAQuesto segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene riscontrato un problema nel
circuito elettrico, si ripeterà il seguente ci-
clo fino a quando il guasto non verrà elimi-
nato: i segmenti del livello carburante e la
spia riserva carburante “ ” lampeggeran- no per otto volte, poi si spegneranno per
circa 3 secondi. In questo caso, far control-
lare il circuito elettrico da un concessiona-
rio Yamaha.
In
dicatore consumo istantaneo carbu-
rante
Questo indicatore indica il consumo istan-
taneo di carburante.
A seconda dell’impostazione del display
selezionata per la modalità consumo istan-
taneo carburante “F/ECO”, i segmenti vi-
sualizzati aumentano o diminuiscono.  km/L e MPG (per il Regno Unito): Il nu-
mero dei segmenti visualizzati aumen-
ta con l’aumentare dell’efficienza di
utilizzo del mezzo. 
L/100 km: Il numero dei segmenti vi-
sualizzati diminuisce con l’aumentare
dell’efficienza di utilizzo del mezzo.
Display multifunzione
Il display multifunzione è equipaggiato con
i seguenti strumenti:  un totalizzatore contachilometri
 due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)
 un contachilometri parziale riserva
carburante (che indica la distanza per-
corsa da quando l’ultimo segmento
dell’indicatore livello carburante aveva
iniziato a lampeggiare)
 un display del consumo istantaneo di
carburante

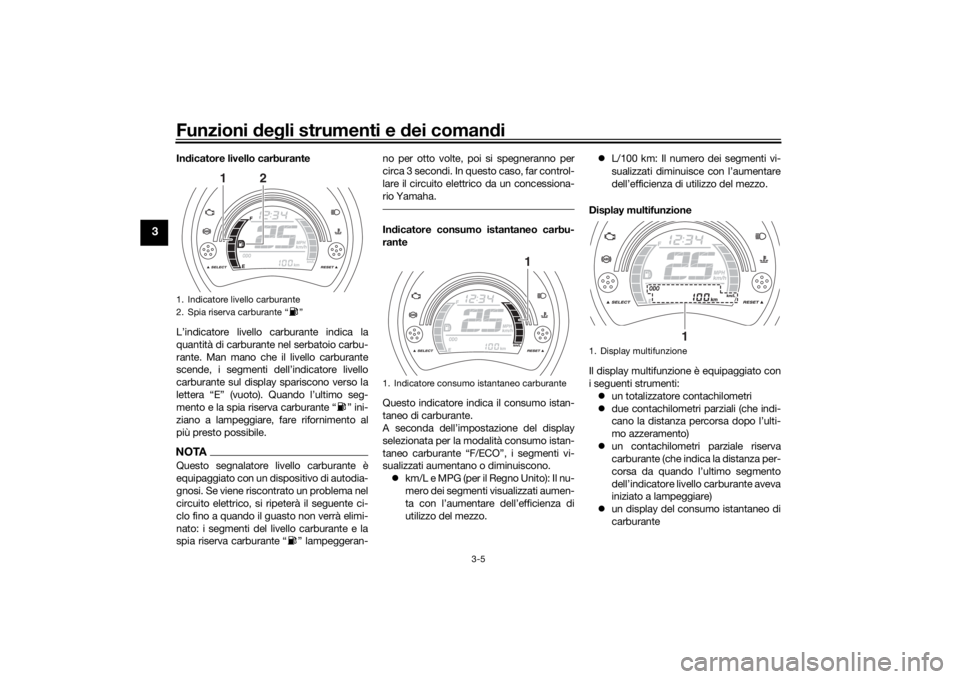

1. Indicatore livello carburante
2. Spia riserva carburante “ ”
1
2
1. Indicatore consumo istantaneo carburante
1
1. Display multifunzione
1
U2DSH0H0.book Page 5 Monday, March 30, 2015 4:37 PM
