YAMAHA NMAX 125 2015 Notices Demploi (in French)

Commandes et instruments
3-6
3
 deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
 un totalisateur de la réserve (affichant
la distance parcourue depuis que le
dernier segment de l’afficheur du ni-
veau de carburant s’est mis à cligno-
ter)
 un afficheur de la consommation de
carburant instantanée
 un afficheur de la consommation
moyenne
 un compteur de changement d’huile
 un compteur de remplacement de la
courroie trapézoïdale
 un témoin de changement d’huile
 un indicateur de remplacement de la
courroie trapézoïdale
 un afficheur du code d’erreur
Pour les autres pays :Appuyer sur le bouton de sélection “SE-
LECT” pour commuter l’affichage entre le
mode compteur kilométrique “ODO”, les
modes totalisateurs journaliers “TRIP 1” et
“TRIP 2”, le mode totalisateur de change-
ment d’huile “OIL TRIP”, le mode compteur
de remplacement de la courroie trapézoï-
dale “V-BELT TRIP”, le mode de consom-
mation instantanée de carburant “F/ECO”
(km/L ou L/100 km) et le mode de consom- mation moyenne de carburant “AVE
F/ECO” (km/L ou L/100 km) dans l’ordre
suivant :
ODO
→ TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO
Pour le R.-U. :
Appuyer sur le bouton de sélection “SE-
LECT” pour commuter l’affichage entre le
mode compteur kilométrique “ODO”, les
modes totalisateurs journaliers “TRIP 1” et
“TRIP 2”, le mode totalisateur de change-
ment d’huile “OIL TRIP”, le mode compteur
de remplacement de la courroie trapézoï-
dale “V-BELT TRIP”, le mode de consom-
mation instantanée de carburant “F/ECO”
(MPG ou L/100 km) et le mode de consom-
mation moyenne de carburant “AVE
F/ECO” (MPG ou L/100 km) dans l’ordre
suivant :
ODO → TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO
Si l’indicateur d’alerte du niveau de
carburant “ ” et le dernier segment de
l’afficheur du niveau de carburant com-
mencent à clignoter, l’affichage passe au- tomatiquement en mode d’affichage de la
réserve de carburant “TRIP F” et affiche la
distance parcourue à partir de cet instant.
Dans ce cas, l’affichage (totalisateurs,
compteur kilométrique, totalisateur de
changement d’huile, compteur de rempla-
cement de la courroie trapézoïdale,
consommation instantanée et consomma-
tion moyenne de carburant) se modifie
comme suit à la pression sur le bouton de
sélection “SELECT” :
TRIP F →
TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO → TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde.
N.B. Si, une fois le plein de carburant effec-
tué, la remise à zéro du totalisateur de
la réserve n’est pas effectuée manuel-
lement, elle s’effectue automatique-
ment et le mode précédant s’affiche
après que le véhicule a parcouru une
distance d’environ 5 km (3 mi).
U2DSF0F0.book Page 6 Monday, March 30, 2015 4:15 PM

Commandes et instruments
3-7
3
 Si les totalisateurs journaliers 1 et 2 ne
sont pas réinitialisés, ils se remettent à
0 et continuent à compter une fois que
la valeur 9999.9 est atteinte.
 Le compteur kilométrique se bloque à
999999 et ne peut pas être réinitialisé.Afficheur de la consommation instanta-
née de carburant
L’afficheur de la consommation instanta-
née de carburant peut afficher la valeur sui-
vant la formule “km/L” ou “L/100 km” et
“MPG” ou “L/100 km” (pour le R.-U. uni-
quement).  “km/L” : La distance qui peut être par-
courue avec 1.0 L de carburant dans
les conditions de conduite du moment
s’affiche. 
“L/100 km” : La quantité de carburant
nécessaire pour parcourir 100 km
dans les conditions de conduite du
moment s’affiche.
 “MPG” : La distance qui peut être par-
courue avec 1.0 Imp.gal de carburant
dans les conditions de conduite du
moment s’affiche.
Pour modifier les paramètres de l’afficheur
de la consommation de carburant instanta-
née, appuyer sur le bouton “SELECT” pen-
dant une seconde.
N.B. “_ _._” s’affiche toutefois lors de la
conduite à une vitesse inférieure à 10
km/h (6 mi/h).
 Lorsque MPG est sélectionné, aucun
indicateur d’unités ne s’affiche.
Afficheur de la consommation moyenne
d e carburant
L’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
L’afficheur de la consommation moyenne
de carburant peut afficher la valeur suivant
la formule “km/L” ou “L/100 km” et “MPG”
ou “L/100 km” (pour le R.-U. uniquement).  “km/L” : La distance moyenne qui
peut être parcourue avec 1.0 L de car-
burant s’affiche.
 “L/100 km” : La quantité moyenne de
carburant nécessaire pour parcourir
100 km s’affiche.
 “MPG” : La distance moyenne qui
peut être parcourue avec 1.0 Imp.gal
de carburant dans les conditions de
conduite du moment s’affiche.

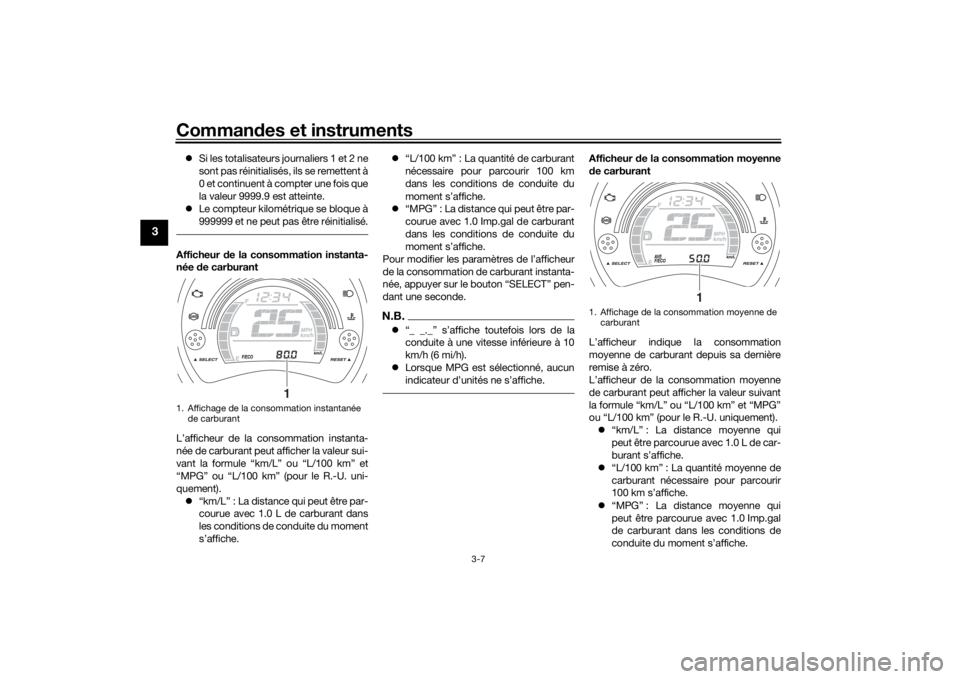

1. Affichage de la consommation instantanée
de carburant
1
1. Affichage de la consommation moyenne de carburant
1
U2DSF0F0.book Page 7 Monday, March 30, 2015 4:15 PM

Commandes et instruments
3-8
3
Pour modifier les paramètres de l’afficheur
de la consommation moyenne de carbu-
rant, appuyer sur le bouton “SELECT” pen-
dant une seconde.
Pour remettre à zéro la consommation
moyenne de carburant, appuyer sur le bou-
ton “RESET” pendant au moins une se-
conde.N.B. Après avoir remis à zéro la consom-
mation moyenne de carburant, “_ _._”
s’affiche tant que le véhicule n’a pas
parcouru 0.1 km (0.06 mi).
 Lorsque MPG est sélectionné, aucun
indicateur d’unités ne s’affiche.Mo de compteur d e changement d ’huileLe compteur de changement d’huile affiche
la distance parcourue depuis sa dernière
remise à zéro (c’est-à-dire depuis le dernier
changement d’huile).
L’indicateur de changement d’huile “OIL”
se met à clignoter après les premiers 1000
km (600 mi), puis à 6000 km (3500 mi), puis
tous les 6000 km (3500 mi) par la suite, afin
de signaler que l’huile moteur doit être rem-
placée.
Après avoir changé l’huile moteur, réinitiali-
ser l’indicateur de changement d’huile et le
compteur de changement d’huile. Pour les
remettre tous les deux à zéro, sélectionner
le compteur de changement d’huile, puis
appuyer sur le bouton “RESET” pendant
une seconde. Puis, lorsque le témoin “OIL”
et le compteur de changement d’huile cli-
gnotent, appuyer sur le bouton de remise à
zéro “RESET” pendant 3 secondes. Le té-
moin de changement d’huile est réinitialisé.
Si le changement d’huile moteur est effec-
tué avant que l’indicateur de changement
d’huile ne s’allume (c.-à-d. avant d’avoir at-
teint l’échéance du changement d’huile re-
commandée), ne pas oublier de réinitialiser
le compteur de changement d’huile afin
qu’il signale correctement la prochaine
échéance. Mo
de de remplacement de la courroie
trapézoï dale
Le compteur de remplacement de la cour-
roie trapézoïdale affiche la distance par-
courue depuis sa dernière réinitialisation
(c’est-à-dire, depuis le dernier remplace-
ment de courroie trapézoïdale).
L’indicateur de remplacement de la cour-
roie trapézoïdale “V-BELT” clignote tous
les 18000 km (10500 mi) par la suite pour
indiquer que la courroie trapézoïdale doit
être remplacée.
Après le remplacement de la courroie tra-
pézoïdale, réinitialiser le compteur et l’indi-
cateur de remplacement de la courroie tra-
pézoïdale. Pour les remettre tous les deux

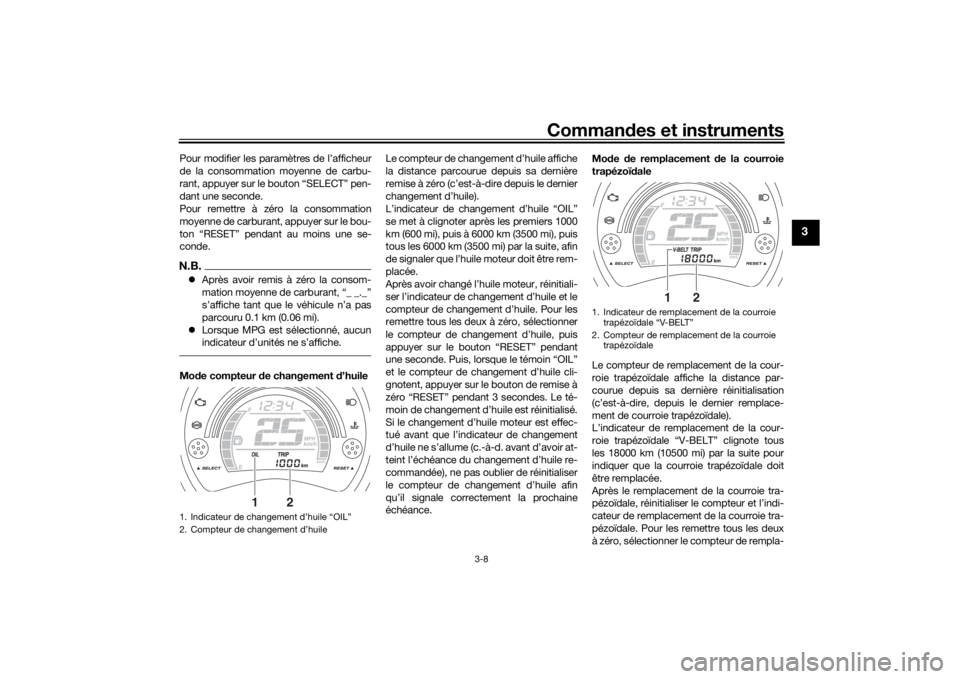

à zéro, sélectionner le compteur de rempla-1. Indicateur de changement d’huile “OIL”
2. Compteur de changement d’huile
2
1
1. Indicateur de remplacement de la courroie trapézoïdale “V-BELT”
2. Compteur de remplacement de la courroie trapézoïdale
2
1
U2DSF0F0.book Page 8 Monday, March 30, 2015 4:15 PM

Commandes et instruments
3-9
3
cement de la courroie trapézoïdale, puis
appuyer sur le bouton “RESET” pendant
une seconde. Puis, lorsque “V-BELT” et le
compteur de remplacement de la courroie
trapézoïdale clignotent, appuyer sur le bou-
ton de remise à zéro “RESET” pendant trois
secondes. L’indicateur de remplacement
de la courroie trapézoïdale est réinitialisé.
Si la courroie trapézoïdale est remplacée
avant que l’indicateur de remplacement de
la courroie trapézoïdale ne s’affiche (p. ex.,
avant d’atteindre l’intervalle de remplace-
ment de la courroie), le compteur de rem-
placement de la courroie trapézoïdale doit
être remis à zéro afin qu’il signale correcte-
ment le prochain remplacement pério-
dique.
Mo de de diagnostic de pannes Ce modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques.
Lorsqu’un problème est détecté dans un
de ces circuits, le témoin d’alerte de panne
moteur s’allume et l’écran affiche un code
d’erreur.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
ATTENTION
FCA11591
Quan
d l’écran affiche un co de d’erreur, il
convient de faire contrôler le véhicule le
plus rapi dement possible afin d’éviter
tout en dommagement du moteur.
FAU1234H
Contacteurs à la poignéeGauche
Droite

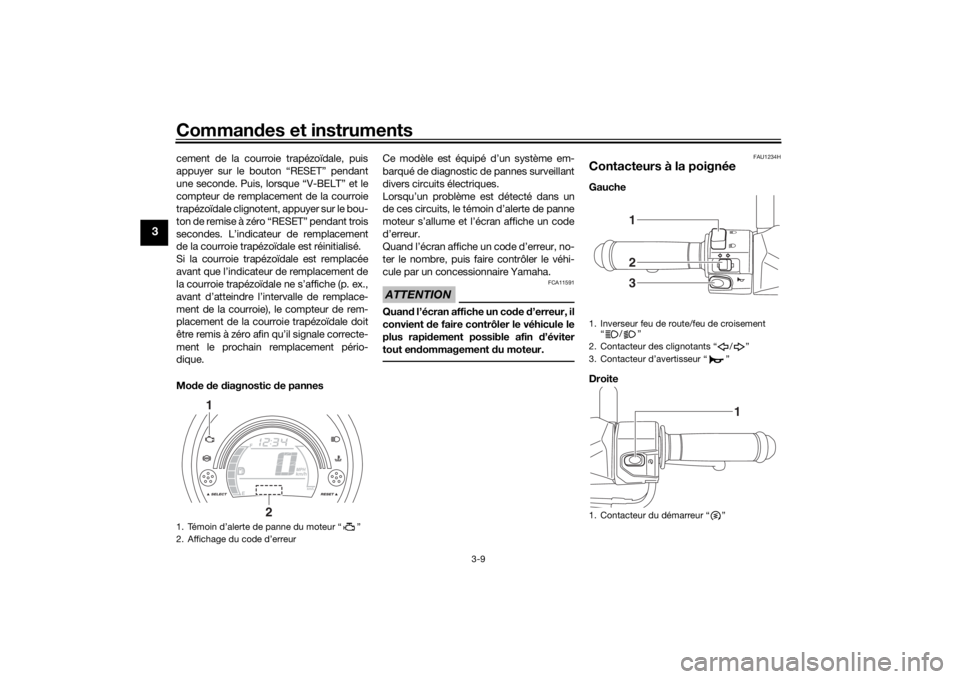

1. Témoin d’alerte de panne du moteur “ ”
2. Affichage du code d’erreur
1
2
1. Inverseur feu de route/feu de croisement
“/”
2. Contacteur des clignotants “ / ”
3. Contacteur d’avertisseur “ ”
1. Contacteur du démarreur “ ”
123
1
U2DSF0F0.book Page 9 Monday, March 30, 2015 4:15 PM

Commandes et instruments
3-10
3
FAU12401
Inverseur feu d e route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12722
Contacteur du démarreur “ ”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancer
le moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU12902
Levier de frein avantLe levier de frein avant se trouve sur la poi-
gnée droite du guidon. Pour actionner le
frein avant, tirer le levier vers la poignée des
gaz.
FAU12952
Levier de frein arrièreLe levier de frein arrière se trouve sur la poi-
gnée gauche du guidon. Pour actionner le
frein arrière, tirer le levier vers la poignée.
1. Levier de frein avant
1
1. Levier de frein arrière
1
U2DSF0F0.book Page 10 Monday, March 30, 2015 4:15 PM

Commandes et instruments
3-11
3
FAU66680
Système d’antiblocage des
roues (ABS)Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électro- nique agissant indépendamment sur la
roue avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations
peuvent se faire ressentir aux leviers de
frein. Dans ce cas, continuer à utiliser les
freins et laisser le système ABS
fonctionner ; ne pas “pomper” sur les freins
au risque de réduire l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une d istance suffi-
sante par rapport au véhicule qui pré-
cèd e et de s’a dapter à la vitesse du trafic
même avec un système ABS.
 Le système ABS est plus efficace
sur des distances de freinage plus
longues.
 Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé d u sys-
tème ABS peut requérir une
d istance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B. Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
claquement est audible à l’avant du
véhicule et une vibration est ressentie
au niveau des leviers de frein dès
qu’ils sont actionnés. Ces phéno-
mènes sont donc normaux et n’in-
diquent pas une défaillance.
 Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires. Il convient donc
de s’adresser à un concessionnaire
Yamaha.
ATTENTION
FCA20100
Veiller à ne pas en dommager le capteur
d e roue ou son rotor ; dans le cas
contraire, l’ABS subira d es dysfonction-

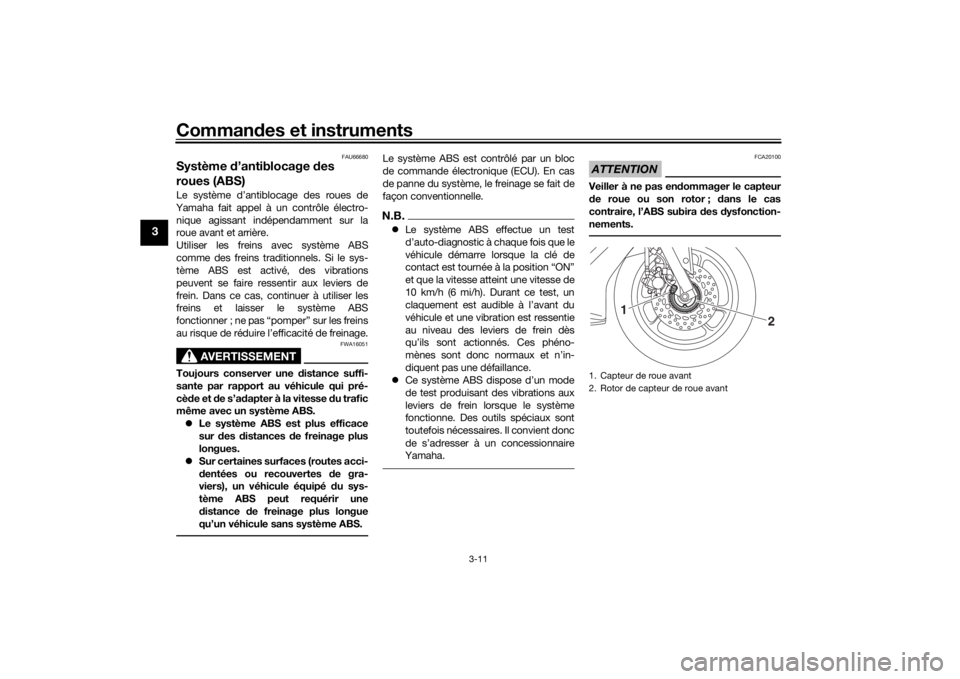

nements.1. Capteur de roue avant
2. Rotor de capteur de roue avant
2
1
U2DSF0F0.book Page 11 Monday, March 30, 2015 4:15 PM

Commandes et instruments
3-12
3
FAU66690
Bouchon du réservoir de carbu-
rantRetrait du bouchon du réservoir de car-
burant
Ouvrir le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner de 1/4 tour dans
le sens des aiguilles d’une montre. Le bou-
chon est déverrouillé et peut être retiré. Mise en place d
u bouchon du réservoir
d e carburant
1. Remettre le bouchon en place dans l’orifice du réservoir, la clé étant dans
la serrure, en veillant à diriger le
repère “ ” vers l’avant.
2. Tourner la clé dans le sens inverse des aiguilles d’une montre jusqu’à sa posi-
tion initiale, la retirer, puis refermer le
cache-serrure.
N.B.Le bouchon ne peut être remis en place
que si la clé se trouve dans la serrure. De
plus, la clé ne peut être retirée que si le
bouchon est correctement en place et ver-
rouillé.

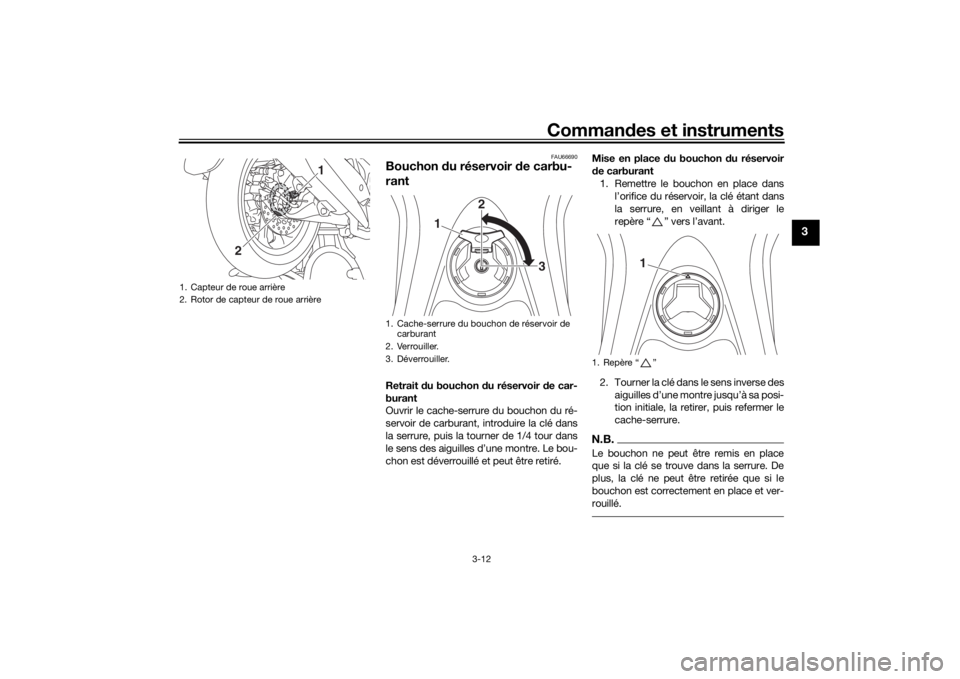

1. Capteur de roue arrière
2. Rotor de capteur de roue arrière
1
2
1. Cache-serrure du bouchon de réservoir de carburant
2. Verrouiller.
3. Déverrouiller.
1 2
3
1. Repère “ ”
1
U2DSF0F0.book Page 12 Monday, March 30, 2015 4:15 PM

Commandes et instruments
3-13
3
AVERTISSEMENT
FWA10132
S’assurer que le bouchon du réservoir
d e carburant est remis correctement en
place avant de démarrer. Une fuite de
carburant constitue un risque d ’incen-
d ie.
FAU13213
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d ’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se
réchauffant, du carburant risque de
s’échapper du réservoir sous l’effet de
la chaleur du moteur ou du soleil. 3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure de
carburant à l’ai de d’un chiffon
propre, sec et d oux. En effet, le car-
burant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est d élétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation

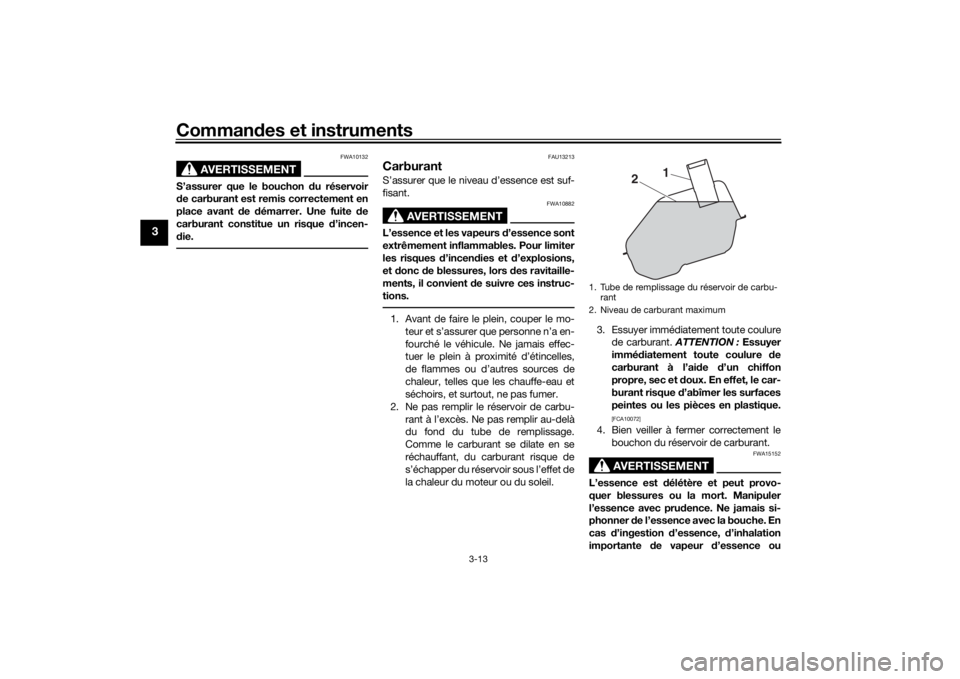

importante de vapeur d’essence ou1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
2 1
U2DSF0F0.book Page 13 Monday, March 30, 2015 4:15 PM

Commandes et instruments
3-14
3
d’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU53013
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimum 95. Si des cogne-
ments ou cliquetis surviennent, utiliser une
marque d’essence différente ou une es- sence super sans plomb. L’essence sans
plomb prolonge la durée de service des
bougies et réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.
FAU58300
Durite
de trop-plein du réservoir
d e carburantAvant d’utiliser le scooter :
 S’assurer que la durite de trop-plein
du réservoir de carburant est bran-
chée et acheminée correctement.
 S’assurer que la durite de trop-plein
du réservoir de carburant n’est ni cra-
quelée ni autrement endommagée, et
la remplacer si nécessaire.
 S’assurer que la durite de trop-plein
n’est pas obstruée et, si nécessaire, la
nettoyer.
Carburant recomman
dé:
Essence ordinaire sans plomb
(essence-alcool (E10) acceptable)
Capacité du réservoir de carburant :

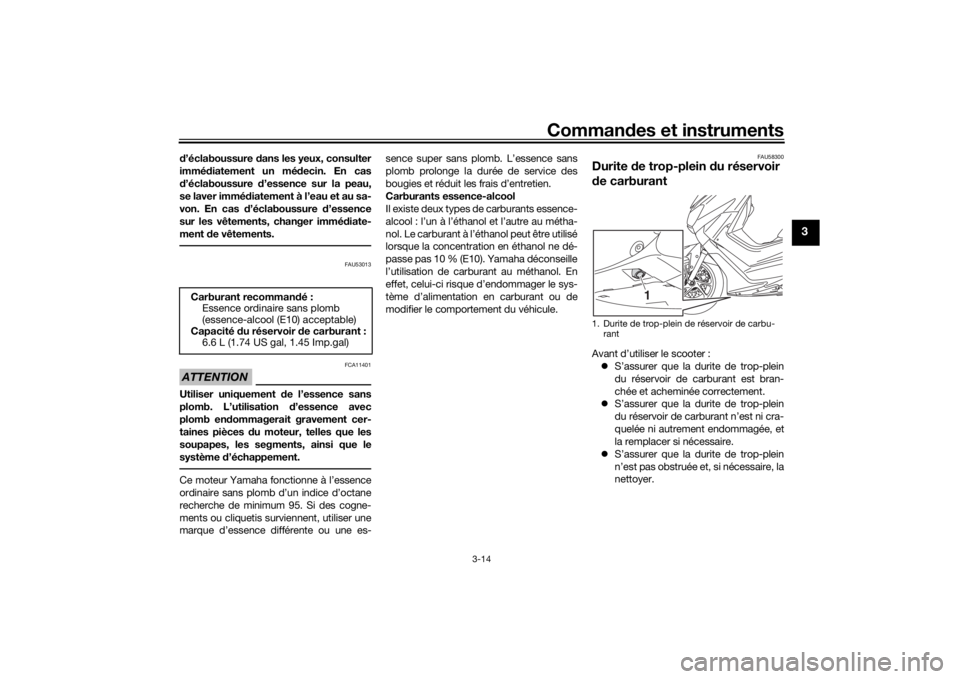

6.6 L (1.74 US gal, 1.45 Imp.gal)1. Durite de trop-plein de réservoir de carbu-
rant
1
U2DSF0F0.book Page 14 Monday, March 30, 2015 4:15 PM

Commandes et instruments
3-15
3
FAU13434
Pot catalytiqueLe système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d ’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et de brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques mi-
nutes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va en dommager irrémé diable-
ment le pot catalytique.
FAU60620

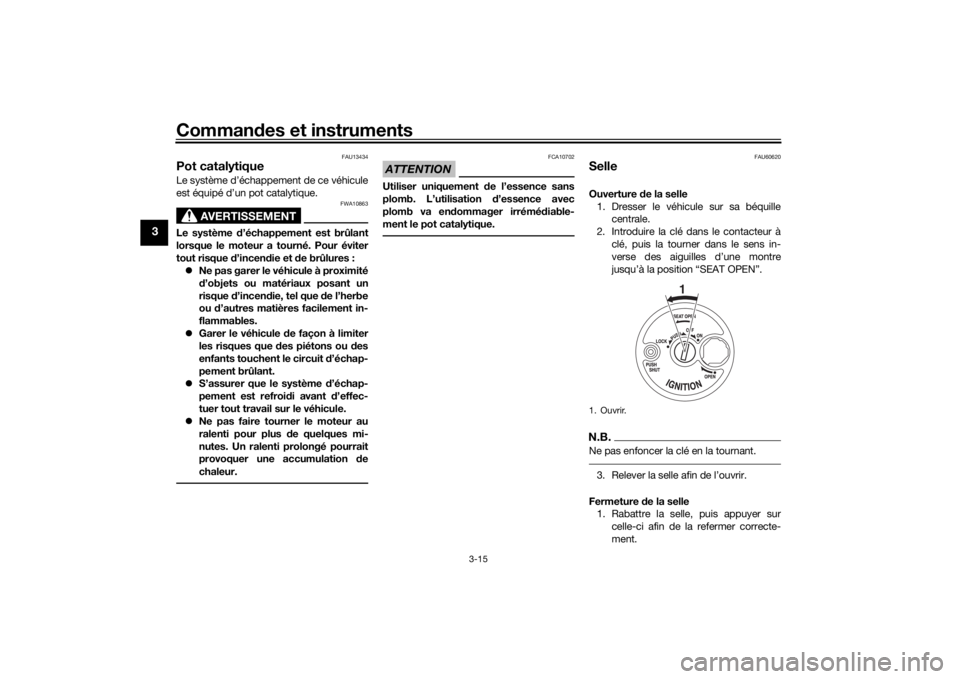

SelleOuverture de la selle
1. Dresser le véhicule sur sa béquille centrale.
2. Introduire la clé dans le contacteur à clé, puis la tourner dans le sens in-
verse des aiguilles d’une montre
jusqu’à la position “SEAT OPEN”.N.B.Ne pas enfoncer la clé en la tournant.3. Relever la selle afin de l’ouvrir.
Fermeture de la selle
1. Rabattre la selle, puis appuyer sur
celle-ci afin de la refermer correcte-
ment.1. Ouvrir.
1
U2DSF0F0.book Page 15 Monday, March 30, 2015 4:15 PM
