YAMAHA NMAX 125 2015 Notices Demploi (in French)

Entretiens et réglages périodiques
6-1
6
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail d oit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
 Les pièces mobiles d ’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques d e provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations
concernant le monoxy de de car-
bone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors de leur utilisation. Pour évi-
ter tout risque d e brûlures, laisser refroi-
d ir les éléments de frein avant de les
toucher.
FAU39692

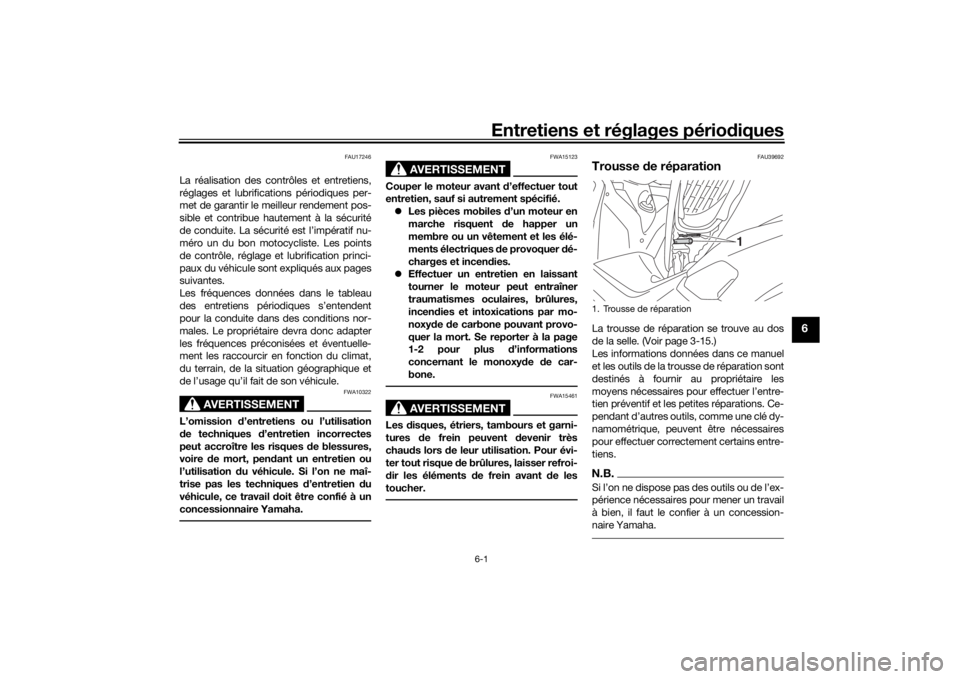

Trousse de réparationLa trousse de réparation se trouve au dos
de la selle. (Voir page 3-15.)
Les informations données dans ce manuel
et les outils de la tr ousse de réparatio n sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.1. Trousse de réparation
1
U2DSF0F0.book Page 1 Monday, March 30, 2015 4:15 PM

Entretiens et réglages périodiques
6-2
6
FAU46872
N.B. Il n’est pas nécessaire d ’effectuer le contrôle annuel lorsqu’on a effectué un contrôle pério dique dans l’année (les d istances
sont exprimées en milles pour le R.-U.).
 À partir de 30000 km (17500 mi), effectuer les entretiens en reprenant les fréquences depuis 6000 km (3500 mi).
 L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’o u-
tillage adéquats, et doit être co nfié à un concessionnaire Yamaha.
FAU46921
Entretiens périodiques du système d e contrôle des gaz d’échappementN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 *Canalisation
de car-
burant • S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées. √√√√√
2Bougie • Contrôler l’état.
• Nettoyer et corriger l’écartement
des électrodes. √√
• Remplacer. √√
3 *Soupapes • Contrôler le jeu aux soupapes.
•Régler.
√√√√
4 *Injection
de carbu-
rant • Contrôler le régime de ralenti du
moteur. √√√√√
U2DSF0F0.book Page 2 Monday, March 30, 2015 4:15 PM

Entretiens et réglages périodiques
6-3
6
FAU1771A
Entretiens pério diques et fréquences de graissageN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
1 Élément
du filtre à
air • Remplacer.
√
2 Tu b e
de vi dange du
filtre à air • Nettoyer.
√√√√√
3 *Élément
du filtre à
air du boîtier de la
courroie trapézoï-
d ale • Nettoyer.
• Remplacer si nécessaire.
√√√√
4 *Frein avant • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Frein arrière • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
6 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
• Contrôler le cheminement et les colliers. √√√√√
• Remplacer. Tous les 4 ans
7 *Liqui de de frein • Changer. Tous les 2 ans
8 *Roues • Contrôler le voile et l’état. √√√√
U2DSF0F0.book Page 3 Monday, March 30, 2015 4:15 PM

Entretiens et réglages périodiques
6-4
6
9 *Pneus • Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. √√√√√
10 *Roulements de roue • Contrôler le jeu et s’assurer de
l’abscence d’endommagement
des roulements. √√√√
11 *Roulements
de di-
rection • S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. √√√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 24000 km (14000 mi)
12 *Attaches du ca dre • S’assurer que tous les écrous et
vis sont correctement serrés. √√√√√
13 Axe
de pivot de le-
vier d e frein avant • Lubrifier à la graisse silicone.
√√√√√
14 Axe
de pivot de le-
vier d e frein arrière • Lubrifier à la graisse silicone.
√√√√√
15 Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
16 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement.
√√√√√√
17 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. √√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
U2DSF0F0.book Page 4 Monday, March 30, 2015 4:15 PM

Entretiens et réglages périodiques
6-5
6
18 *Combinés ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer que les amortisseurs ne
fuient pas. √√√√
19 Huile moteur • Changer. (Voir pages et 6-10.)
√Lorsque le témoin de changement d’huile clignote (5000 km
(3000 mi) après 1000 km [600 mi] et tous les 6000 km (3500 mi) par la suite)
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. Tous les 6000 km (3500 mi)
√
20 *Crépine
d’huile mo-
teur • Nettoyer.
√
21 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
• Remplacer le liquide de refroidis- sement. Tous les 3 ans
22 Huile
de transmis-
sion finale • S’assurer de l’absence de fuites
d’huile. √√ √
• Changer. √√√
23 *Courroie trapézoï-
d
ale • Remplacer. Lorsque l’indicateur de remplacement de la courroie trapézoïdale clignote (tous
les 18000 km (10500 mi)).
24 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.
√√√√√√
25 Pièces mobiles et
câbles
• Lubrifier.
√√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
U2DSF0F0.book Page 5 Monday, March 30, 2015 4:15 PM

Entretiens et réglages périodiques
6-6
6
FAUN0990
N.B. Filtre à air du moteur et filtre à air de la courroie trapézoïdale
• L’élément équipant le filtre à air du moteur est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air com-
primé sous peine de l’endommager.
• Il convient de remplacer l’élément du filtre à air du moteur et d’effectuer l’entretien de l’élément du filtre à air de la cou rroie trapé-
zoïdale plus fréquemment si le véhicule est utilis é dans des zones très poussiéreuses ou humides.
 Entretien des freins hydrauliques
• Toujours remplacer le liquide de frein après avoir démonté les maîtres-cylindres et les étriers. Contrôler régulièrement le niveau
du liquide de frein dans les réservoirs et, si nécessaire, faire l’appoint comme spécifié.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.26 *Poignée des gaz • Contrôler le fonctionnement.
• Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
• Lubrifier le câble et le boîtier de la poignée des gaz. √√√√√
27 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔL
E ANNUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)U2DSF0F0.book Page 6 Monday, March 30, 2015 4:15 PM

Entretiens et réglages périodiques
6-7
6
FAU18773

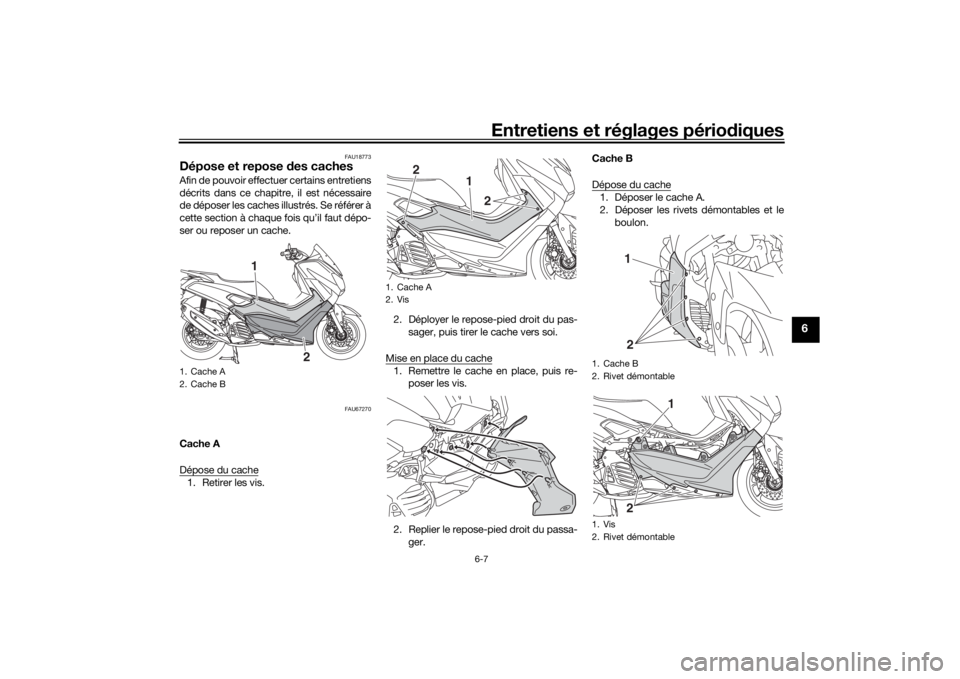

Dépose et repose des cachesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU67270
Cache A
Dépose du cache1. Retirer les vis. 2. Déployer le repose-pied droit du pas-
sager, puis tirer le cache vers soi.
Mise en place du cache
1. Remettre le cache en place, puis re- poser les vis.
2. Replier le repose-pied droit du passa- ger. Cache B
Dépose du cache
1. Déposer le cache A.
2. Déposer les rivets démontables et le
boulon.
1. Cache A
2. Cache B
1
2
1. Cache A
2. Vis
1
2
2
1. Cache B
2. Rivet démontable
1. Vis
2. Rivet démontable
21
1
2
U2DSF0F0.book Page 7 Monday, March 30, 2015 4:15 PM

Entretiens et réglages périodiques
6-8
6

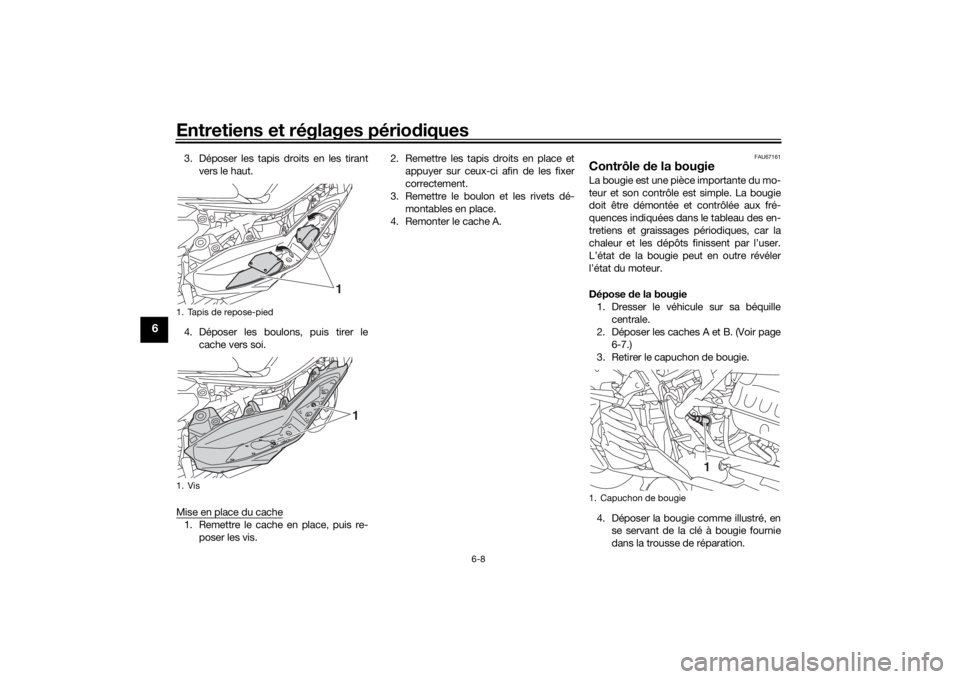

3. Déposer les tapis droits en les tirant
vers le haut.
4. Déposer les boulons, puis tirer le cache vers soi.
Mise en place du cache1. Remettre le cache en place, puis re- poser les vis. 2. Remettre les tapis droits en place et
appuyer sur ceux-ci afin de les fixer
correctement.
3. Remettre le boulon et les rivets dé- montables en place.
4. Remonter le cache A.
FAU67161
Contrôle de la bougieLa bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Dresser le véhicule sur sa béquille centrale.
2. Déposer les caches A et B. (Voir page
6-7.)
3. Retirer le capuchon de bougie.
4. Déposer la bougie comme illustré, en se servant de la clé à bougie fournie
dans la trousse de réparation.
1. Tapis de repose-pied
1. Vis
1
1
1. Capuchon de bougie
1
U2DSF0F0.book Page 8 Monday, March 30, 2015 4:15 PM

Entretiens et réglages périodiques
6-9
6

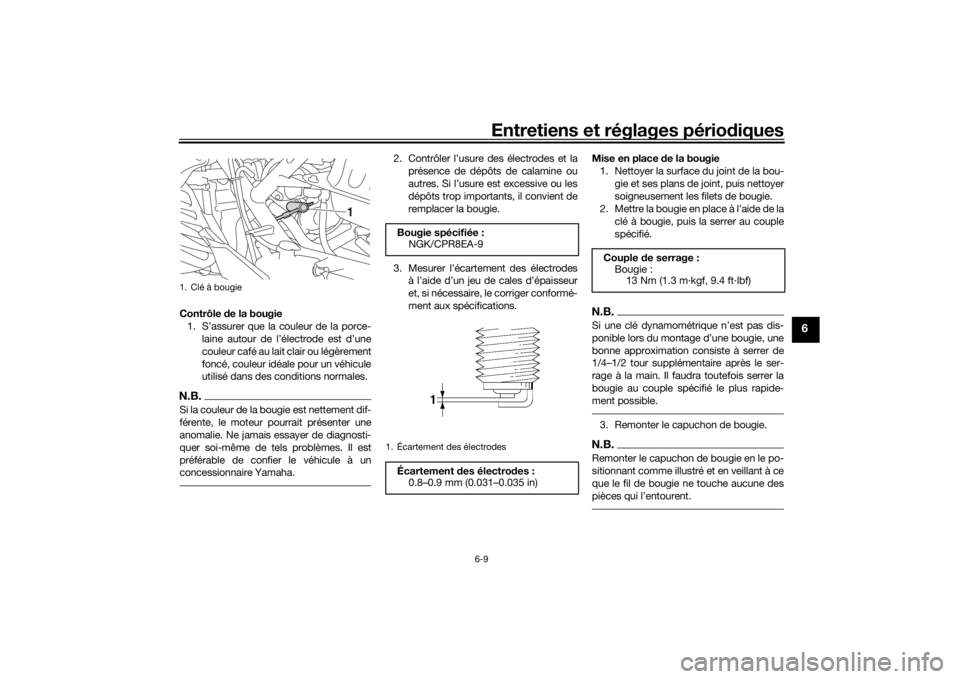

Contrôle de la bougie
1. S’assurer que la couleur de la porce- laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.N.B.Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un
concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.
3. Mesurer l’écartement des électrodes à l’aide d’un jeu de cales d’épaisseur
et, si nécessaire, le corriger conformé-
ment aux spécifications. Mise en place
de la bougie
1. Nettoyer la surface du joint de la bou- gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.3. Remonter le capuchon de bougie.N.B.Remonter le capuchon de bougie en le po-
sitionnant comme illustré et en veillant à ce
que le fil de bougie ne touche aucune des
pièces qui l’entourent.
1. Clé à bougie
1
Bougie spécifiée :NGK/CPR8EA-9
1. Écartement des électrodes
Écartement des électrod es :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie : 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2DSF0F0.book Page 9 Monday, March 30, 2015 4:15 PM

Entretiens et réglages périodiques
6-10
6
4. Reposer les caches.
FAU66991
Huile moteur et crépine d’huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient en outre de
changer l’huile et de nettoyer la crépine
d’huile aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Contrôle du niveau d ’huile moteur
1. Dresser le véhicule sur sa béquille centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise, puis retirer le bouchon de
remplissage d’huile moteur. Essuyer
la jauge d’huile moteur avant de l’insé-
rer à nouveau, sans la visser, dans
l’orifice de remplissage, puis la retirer
et vérifier le niveau d’huile.
AVERTISSEMENT ! Le pot d’échap-
pement et son carter deviennent
très chau ds en cours d’utilisation.
Pour éviter les risques de brûlures,
laisser refroi dir le pot d ’échappe-
ment et son carter avant de retirer
le capuchon d u filtre à huile.
[FWA17810]
N.B.Le niveau d’huile moteur doit se situer entre
l’extrémité de la jauge d’huile et le repère
de niveau maximum.4. Si le niveau d’huile moteur ne se situe
pas entre l’extrémité de la jauge
d’huile et le repère de niveau maxi-
mum, ajouter de l’huile moteur du type
recommandé jusqu’au niveau spéci-
fié.
5. Insérer la jauge d’huile dans l’orifice
de remplissage, puis serrer le bou-
chon de remplissage d’huile.

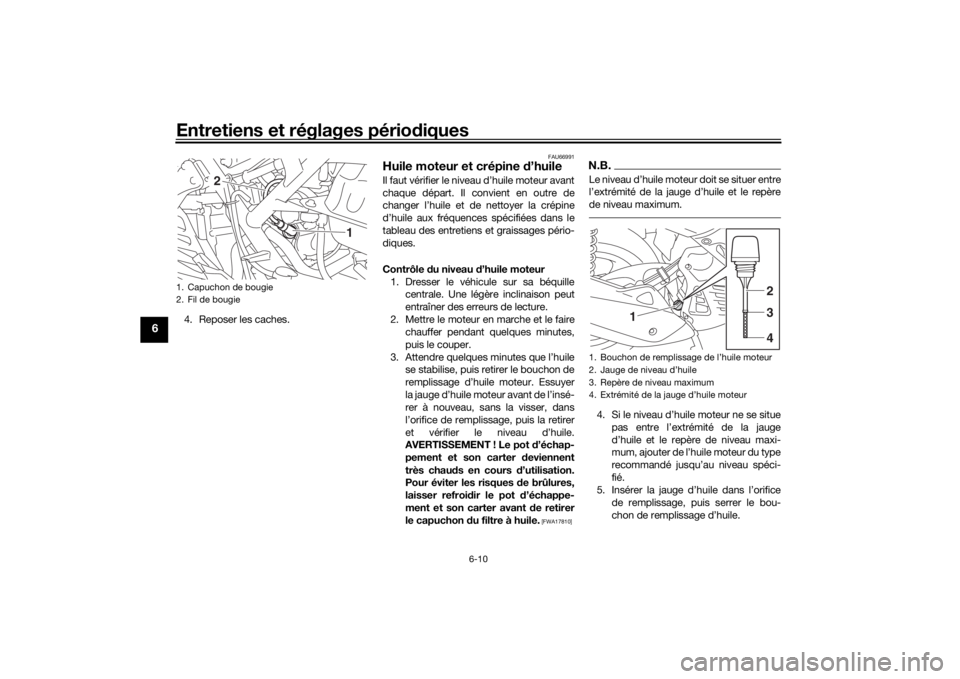

1. Capuchon de bougie
2. Fil de bougie
1
2
1. Bouchon de remplissage de l’huile moteur
2. Jauge de niveau d’huile
3. Repère de niveau maximum
4. Extrémité de la jauge d’huile moteur
1
234
U2DSF0F0.book Page 10 Monday, March 30, 2015 4:15 PM
