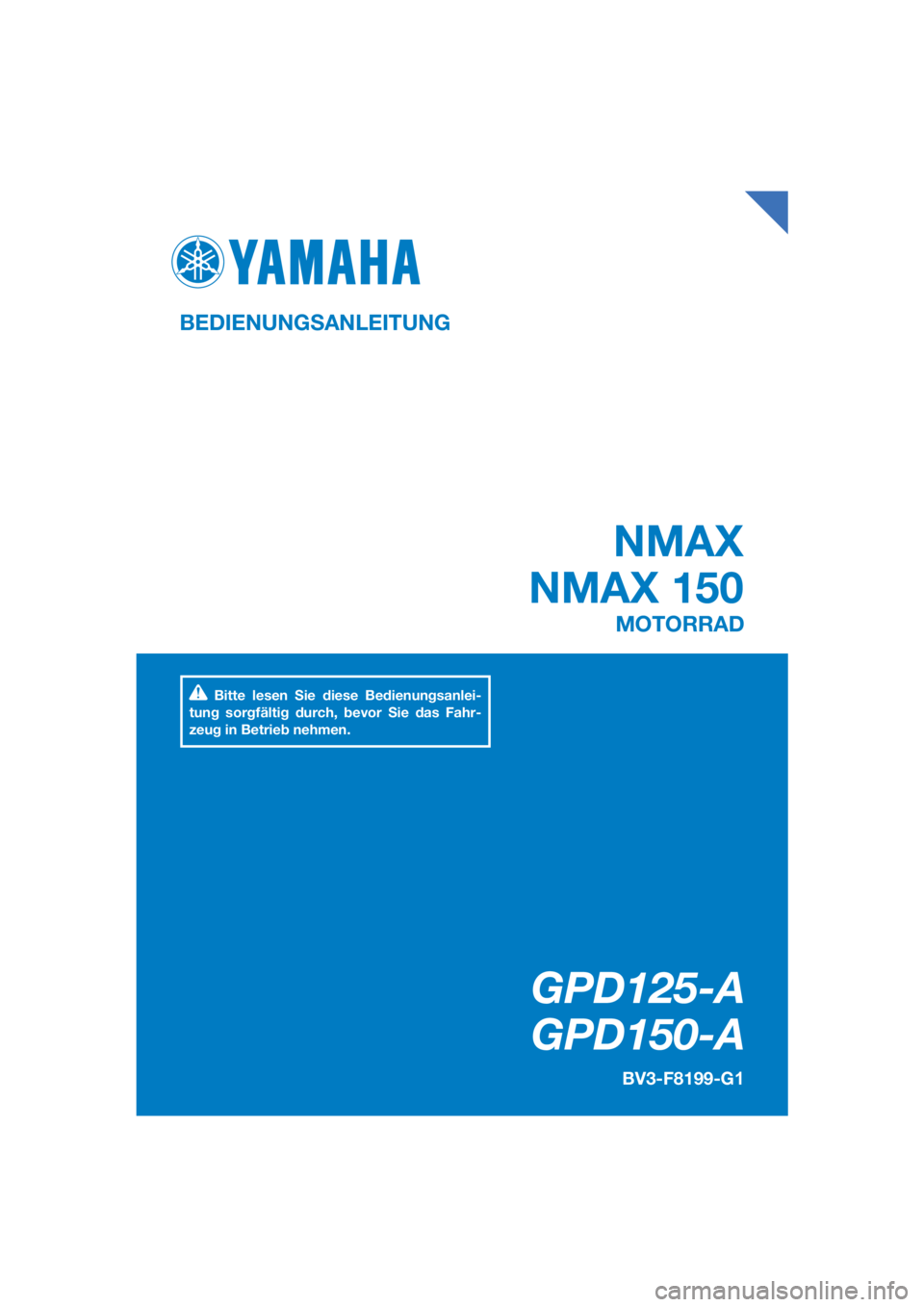

BEDIENUNGSANLEITUNG BV3-F8199-G1
MOTORRAD
Bitte lesen Sie diese Bedienungsanlei-
tung sorgfältig durch, bevor Sie das Fahr-
zeug in Betrieb nehmen.
[German (G)]

GAU46093
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahr-
zeug in Betrieb nehmen. Diese Bedienungsanleitung muss, wenn das Fahrzeug ver-
kauft wird, beim Fahrzeug verbleiben.
UBV3G0G0.book Page 1 Wednesday, October 12, 2016 4:37 PM

Einführung
GAU10114
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine GPD125-A/GPD150-A, die mit jahrzehntelanger Erfahrung sowie
neuester Yamaha-Technologie entwickelt und gebaut wurde. Daraus resultiert ein hohes
Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser GPD125-A/GPD150-A nutzen können, lesen Sie bitte diese
Bedienungsanleitung sorgfältig durch. Denn die Bedienungsanleitung informiert Sie nicht
nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern auch,
wie Sie sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmög-
lichen Werterhalt dieses Motorrollers. Sollten Sie darüber hinaus noch weitere Fragen ha-
ben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicher-
heit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher
könnten zwischen Ihrem Motorroller und dieser Anleitung kleine Abweichungen auftreten,
obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröffentli-
chung erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte
an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA12412
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrol-
lers durchlesen.

UBV3G0G0.book Page 1 Wednesday, October 12, 2016 4:37 PM

Wichtige Informationen in dieser Anleitung
GAU63350
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können ohne vorherige Ankündigung geändert werden.
GAUN0430
Dies ist das Sicherheits-Warnsymbol. Es warnt
Sie vor potenziellen Verletzungsgefahren. Befol-
gen Sie alle Sicherheitsanweisungen, die diesem
Symbol folgen, um mögliche schwere oder tödli-
che Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährli-
che Situation hin, die, wenn sie nicht vermieden
wird, zu tödlichen oder schweren Verletzungen
führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle
Vorsichtsmaßnahmen getroffen werden müssen,
um eine Beschädigung des Fahrzeugs oder ande-
ren Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um
bestimmte Vorgänge oder Arbeiten zu vereinfachen
oder zu klären.
GPD125-A/GPD150-A
BEDIENUNGSANLEITUNG
©2016 PT Yamaha Indonesia Motor Manu-
facturing
1. Auflage, Dezember 2016
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Ve rbreitung,
auch auszugsweise,
ist ohne schriftliche Genehmigung der
PT Yamaha Indonesia Motor Manufacturing
nicht gestattet.
Gedruckt in Indonesien.
WARNUNG
ACHTUNG
HINWEIS
UBV3G0G0.book Page 1 Wednesday, October 12, 2016 4:37 PM

Inhaltsverzeichnis
Sicherheitsinformationen.................1-1
Weitere Tipps zur Fahrsicherheit.....1-6
Beschreibung....................................2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht ......................2-2
Bedienungselemente und
Instrumente ..................................2-3
Funktionen der Instrumente und
Bedienungselemente........................3-1
Zünd-/Lenkschloss .........................3-1
Schlüsselloch-Abdeckung ..............3-2
Kontrollleuchten und
Warnleuchten ...............................3-3
Multifunktionsmesser-Einheit ..........3-4
Lenkerarmaturen .............................3-9
Handbremshebel
(Vorderradbremse) .....................3-10
Handbremshebel
(Hinterradbremse) ......................3-11
ABS ...............................................3-11
Tankverschluss .............................3-12
Kraftstoff .......................................3-13
Kraftstofftank-Überlaufschlauch ...3-15
Katalysator ....................................3-15
Sitzbank ........................................3-16
Ablagefächer .................................3-16
Seitenständer ................................3-17
Zündunterbrechungs- u.
Anlasssperrschalter-System ......3-18
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrtbeginn...4-1
Wichtige Fahr- und
Bedienungshinweise........................5-1
Motor anlassen................................5-1
Anfahren ..........................................5-2
Beschleunigen und
Verlangsamen ..............................5-3
Bremsen ..........................................5-3
Tipps zum Kraftstoffsparen .............5-4
Einfahrvorschriften ..........................5-4
Parken .............................................5-5Regelmäßige Wartung und
Einstellung........................................ 6-1
Bordwerkzeug ................................. 6-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und
Schmiertabelle............................. 6-4
Abdeckungen abnehmen und
montieren .................................... 6-7
Zündkerze prüfen ............................ 6-9
Motoröl und Ölsieb ....................... 6-10
Achsgetriebeöl .............................. 6-12
Kühlflüssigkeit ............................... 6-13
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter ... 6-17
Spiel des Gasdrehgriffs prüfen ..... 6-19
Ventilspiel ...................................... 6-20
Reifen ............................................ 6-20
Gussräder ..................................... 6-22
Spiel des Vorder- und
Hinterradbremshebels überprüfen ...
6-23
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ........................................ 6-23
Bremsflüssigkeitsstand prüfen ..... 6-24
Bremsflüssigkeit wechseln ........... 6-25
Keilriemen kontrollieren ................ 6-26
Bowdenzüge prüfen und
schmieren .................................. 6-26
Gasdrehgriff und Gaszug
kontrollieren und schmieren ...... 6-27
Bremshebel vorn und hinten
schmieren .................................. 6-27
Haupt- und Seitenständer prüfen
und schmieren ........................... 6-28
Teleskopgabel prüfen ................... 6-28
Lenkung prüfen ............................. 6-29
Radlager prüfen ............................ 6-29
Batterie ......................................... 6-30
Sicherungen wechseln .................. 6-31
Scheinwerfer ................................. 6-33
Standlichtlampe auswechseln ...... 6-33
Bremslicht ..................................... 6-34
Rücklichtlampe auswechseln ....... 6-35
Blinkerlampe vorn auswechseln ... 6-37
UBV3G0G0.book Page 1 Wednesday, October 12, 2016 4:37 PM

Inhaltsverzeichnis
Hintere Blinkerlampe wechseln .... 6-37
Fehlersuche .................................. 6-39
Fehlersuchdiagramme .................. 6-40
Pflege und Lagerung des
Motorrollers...................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
Technische Daten............................ 8-1
Kundeninformation.......................... 9-1
Identifizierungsnummern ................ 9-1
Diagnose-Steckverbinder ............... 9-2
Fahrzeugdatenaufzeichnung .......... 9-2
Index................................................ 10-1
UBV3G0G0.book Page 2 Wednesday, October 12, 2016 4:37 PM

1-1
1
Sicherheitsinformationen
GAU1026B
Seien Sie ein verantwortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er diesen Motorroller
fährt.
Er oder sie sollte:
zGründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorroller erhalten.
zDie in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
zQualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
zProfessionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
zNiemals einen Motorroller ohne aus-
reichende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei
einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrol-
lerhändler, um Ausbildungskurse in
Ihrer Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.
zDieser Motorroller ist für den Trans-
port von einem Fahrer und einem Bei-
fahrer ausgelegt.
zDie häufigste Ursache für Auto/Motor-
roller-Unfälle ist, dass Autofahrer die
Motorroller im Verkehr nicht (oder zu
spät) erkennen. Viele Unfälle wurden
von Autofahrern verursacht, die den
Motorroller nicht gesehen haben. Sich
selbst auffallend zu erkennen zu ge-
ben ist daher eine sehr effektive Me-
thode, Unfälle dieser Art zu reduzie-
ren.
Deshalb:
• Tragen Sie eine Jacke mit auffallen-
den Farben.
• Wenn Sie sich einer Kreuzung nä-
hern oder eine Kreuzung überque-
ren, besonders aufmerksam sein,
da Motorrollerunfälle an Kreuzun-
gen am häufigsten auftreten.
• Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals einen Motorrol-
ler, wenn Sie nicht über entspre-
chendes Wissen verfügen. Wenden
Sie sich an einen autorisierten Mo-
torrollerhändler, um grundlegende
Informationen zur Rollerwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
UBV3G0G0.book Page 1 Wednesday, October 12, 2016 4:37 PM

Sicherheitsinformationen
1-2
1
zAn vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Führerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.
• Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
• Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller solan-
ge in verkehrsfreien Bereichen
üben, bis Sie mit dem Motorroller
und allen seinen Bedienungsele-
menten gründlich vertraut sind.
zViele Unfälle wurden durch Fehler des
Motorrollerfahrers verursacht. Ein ty-
pischer Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
werden oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).
• Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbe-
dingungen vertretbar ist.
• Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können.
zDie Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
• Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten haben, um
stets die Kontrolle über den Motor-
roller zu haben.• Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vor-
handen, festhalten und beide Füße
auf den Fußrasten halten. Niemals
Mitfahrer mitnehmen, welche nicht
bequem beide Füße auf den Fuß-
rasten halten können.
zNiemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
zDieser Motorroller ist ausschließlich
für das Fahren auf Straßen ausgelegt.
Es ist nicht für Geländefahrten geeig-
net.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverletzun-
gen die häufigste Todesursache. Die Be-
nutzung eines Schutzhelms ist der absolut
wichtigste Faktor, um Kopfverletzungen zu
verhindern oder zu reduzieren.
zTragen Sie immer einen sicherheits-
geprüften Helm.
zTragen Sie ein Visier oder eine Schutz-
brille. Kommt Wind in Ihre unge-
schützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könn-
ten deshalb eine Gefahr verspätet er-
kennen.
zEine Jacke, feste Schuhe, lange Ho-
sen, Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden zu
verhindern oder zu vermindern.
zTragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln oder Rädern verfangen könnte
und Verletzung oder ein Unfall könnte
die Folge sein.
zTragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.
UBV3G0G0.book Page 2 Wednesday, October 12, 2016 4:37 PM

Sicherheitsinformationen
1-3
1
z Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermei den Sie Kohlenmonoxi d-Ver gif-
tun gen
Auspuffgase enthalten immer Kohlenmon-
oxid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit, Ver-
wirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konz entrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.
z Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.
z Lassen Sie den Motor nicht in
schlecht belüfteten oder teilweise ge-
schlossenen Bereichen wie Schup-
pen, Garagen oder Carports laufen.
z Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können. Bela
dun g
Hinzufügen von Zubehör oder Gepäck
kann die Stabilität und das Fahrverhalten
Ihres Motorrollers beeinträchtigen, wenn
die Gewichtsverteilung des Motorrollers
verändert wird. Um die Möglichkeit eines
Unfalls zu vermeiden, gehen Sie beim Hin-
zufügen von Gepäck oder Zubehör zu Ih-
rem Motorroller äußerst vorsichtig vor. Fah-
ren Sie besonders vorsichtig, wenn Sie
Ihren Motorroller zusätzlich beladen oder
Zubehör hinzugefügt ha ben. Im Folgenden
einige allgemeine Richtlinien für das Bela-
den Ihres Motorrollers sowie Informationen
über Zubehör:
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze nicht überschreiten. Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:
z Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorroller gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie
möglich auf beide Seiten des Motor-
rollers verteilt ist.
z Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht
schaffen. Sicherstellen, dass Zubehör
und Gepäck sicher am Motorroller be-
Max. Gesamtzula
dun g:
168 kg (370 lb)
UBV3G0G0.book Page 3 Wednesday, October 12, 2016 4:37 PM

Sicherheitsinformationen
1-4
1
festigt ist, bevor Sie losfahren. Zube-
hör- und Gepäckhalterungen häufig
kontrollieren.
• Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
• Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-
skopgabel oder an der Vorder-
radabdeckung befestigen. Solche
Gegenstände können instabilen
Umgang oder langsame Lenkerre-
aktion bewirken.
zDieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem Fahr-
zeug ausgelegt, getestet und zugelassen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder
gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifika-
tion von einer Yamaha-Fachwerkstatt ver-
kauft bzw. eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Quali-
tät dem Niveau von Yamaha-Originalzube-hör entspricht, bedenken Sie jedoch, dass
einige Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlini-
en, sowie an die unter “Beladung” aufge-
führten Punkte, wenn Sie Zubehörteile an-
bringen.
zInstallieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrollers
einschränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
• Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.
• Sperrige oder große Zubehörteile
können die Stabilität des Motorrol-
lers aufgrund aerodynamischer
Auswirkungen ernsthaft beein-
trächtigen. Durch Wind könnte der
UBV3G0G0.book Page 4 Wednesday, October 12, 2016 4:37 PM
