YAMAHA NMAX 125 2019 Betriebsanleitungen (in German)

Wichtige Fahr- und Bedienungshinweise
5-5
5
GAU17214
Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10312
zMotor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
zDas Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
zNicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
UBV3G0G0.book Page 5 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-1
6
GAU17246
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwer-
te für den Normalbetrieb angesehen wer-
den. Je nach Wetterbedingungen, Gelän-
de, geographischem Einsatzort und
persönlicher Fahrweise müssen die War-
tungsintervalle möglicherweise verkürzt
werden.
WARNUNG
GWA10322
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Gefahr
von Verletzungen, auch mit Todesfolge,
während der Wartung und der Benut-
zung des Fahrzeugs. Wenn Sie nicht mit
der Fahrzeugwartung vertraut sind, be-
auftragen Sie einen Yamaha-Händler mit
der Wartung.
WARNUNG
GWA15123
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
zEin laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
zEin während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe
Seite 1-3.
WARNUNG
GWA15461
Bremsscheiben, Bremssättel, Brems-
trommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
UBV3G0G0.book Page 1 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-2
6
GAU39692
Bordwerkzeug
Das Bordwerkzeug befindet sich an der
Unterseite der Sitzbank. (Siehe Seite 3-16.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
HINWEIS
Falls das für die Wartung notwendige
Werkzeug nicht zur Verfügung steht und Ih-
nen die Erfahrung für bestimmte Wartungs-
arbeiten fehlt, lassen Sie die Wartungsar-
beiten von einer Yamaha-Fachwerkstatt
ausführen.
1. Bordwerkzeug
1
UBV3G0G0.book Page 2 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-3
6
GAU71020
HINWEIS
zDie Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basie-
rend auf den gefahrenen Kilometern bzw. für UK den gefahrenen Meilen, durch-
geführt wird.
zAb 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wie-
derholen.
zDie mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere
Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt
ausgeführt werden.
GAU71060
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems
NR. PRÃœFPUNKT
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.
• Ersetzen, falls nötig.√√√√√
2*Zündkerze• Zustand kontrollieren.
• Elektrodenabstand einstellen
und reinigen.√√
•Ersetzen.√√
3*Ventilspiel• Kontrollieren und einstellen.√√√√
4*Kraftstoff-Einsprit-
zung• Leerlaufdrehzahl kontrollieren.√√√√√√
5*Auspuffanlage• Auf Leckage kontrollieren.
• Ggf. festziehen.
• Dichtung ersetzen, falls nötig.√√√√√X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 miKILOMETERSTAND
JAHRESKONTROLLE
1 6 12 18 24
0.63.5710.514
UBV3G0G0.book Page 3 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-4
6
GAU71361
Allgemeine Wartungs- und Schmiertabelle
NR. PRÃœFPUNKT
1*Diagnosesystem-
Kontrolle• Dynamische Überprüfung mit
Yamaha-Diagnosegerät durch-
führen.
• Die Fehlercodes kontrollieren.√√√√√√
2*Luftfiltereinsatz• Ersetzen. Alle 18000 km (10500 mi)
3Luftfiltergehäuse-
Ablassschlauch• Reinigen.√√√√√
4*Luftfiltereinsatz
des Keilriemenge-
häuses• Reinigen.
• Ersetzen, falls nötig.√√√√√
5*Vo rderradbremse• Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern,
falls nötig.√√√√√√
6*Hinterradbremse• Auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks
überprüfen.
• Scheibenbremsbeläge erneuern,
falls nötig.√√√√√√
7*Bremsschläuche• Auf Risse oder Beschädigung
kontrollieren.√√√√√
• Ersetzen. Alle 4 Jahre
8*Bremsflüssigkeit• Wechseln. Alle 2 Jahre
9*Räder• Rundlauf prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.√√√√
10*Reifen• Profiltiefe prüfen und auf Be-
schädigung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.√√√√√
11*Radlager• Das Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
16121824
0.63.5710.514
UBV3G0G0.book Page 4 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-5
6
12*Lenkkopflager• Lagerbaugruppen auf festen
Sitz kontrollieren.√√√√
• Mäßig mit Lithiumseifenfett
schmieren.√
13*Fahrgestellhalte-
rungen• Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
14Handbremshebe-
lumlenkwelle (Vor-
derrad- und Hin-
terradbremse)• Mit Silikonfett schmieren.√√√√√
15Seitenständer,
Hauptständer• Funktion prüfen.
• Mit Lithiumseifenfett schmieren.√√√√√
16*Seitenständer-
schalter• Funktion kontrollieren und er-
neuern, falls nötig.√√√√√√
17*Te l e s k o pgabel• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
18*Federbeine• Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig.√√√√
19 Motoröl• Wechseln (vor dem Ablassen
den Motor warmlaufen lassen).
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prü-
fen.Nach dem ersten Intervall
und wenn die Ölwechsel-
Intervallanzeige blinkt
oder aufleuchtet [alle
6000 km (3500 mi)].√
20*Ölsieb• Reinigen.√
21*
Achsgetriebeöl• Fahrzeug auf Öllecks kontrollie-
ren.√√√√√
• Wechseln.√√√
22*Kühlsystem• Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.√√√√√
• Wechseln. Alle 3 Jahre
23*Keilriemen•Ersetzen.Wenn die Keilriemenwechsel-
Intervallanzeige blinkt oder auf-
leuchtet NR. PRÃœFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 miKILOMETERSTAND
JAHRESKONTROLLE
16121824
0.6 3.5 7 10.5 14
UBV3G0G0.book Page 5 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-6
6
GAU72790
HINWEIS
zMotor-Luftfilter und Riementriebgehäuse-Luftfilter
• Der Motor-Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierele-
ment, das nicht mit Druckluft gereinigt werden darf, um Beschädigungen zu ver-
meiden.
• Der Motor-Luftfiltereinsatz muss häufiger erneuert und der Luftfiltereinsatz des Rie-
mentriebgehäuses muss häufiger gewartet werden, wenn in sehr feuchter oder
staubiger Umgebung gefahren wird.
zWartung der hydraulischen Bremsanlage
• Nach dem Zerlegen der Hauptbremszylinder und Bremssättel immer die Brems-
flüssigkeit wechseln. Regelmäßig die Bremsflüssigkeitsstände prüfen und ggf. die
Vorratsbehälter auffüllen.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels er-
neuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier
Jahre erneuern.
24*Vo rderrad- und
Hinterrad-Brems-
lichtschalter• Funktion prüfen.√√√√√√
25*Sich bewegende
Te i l e u nd Seilzüge• Schmieren.√√√√√
26*Gasdrehgriffge-
häuse und Seilzug• Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstel-
len, falls nötig.
• Gasdrehgriffgehäuse und Seil-
zug schmieren.√√√√√
27*Lichter, Signale
und Schalter• Funktion prüfen.
• Scheinwerferlichtkegel einstel-
len.√√√√√√ NR. PRÜFPUNKT
X 1000 km KONTROLLE ODER
WARTUNGSARBEIT
X 1000 mi
KILOMETERSTAND
JAHRESKONTROLLE
16121824
0.63.5710.514
UBV3G0G0.book Page 6 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-7
6
GAU18773

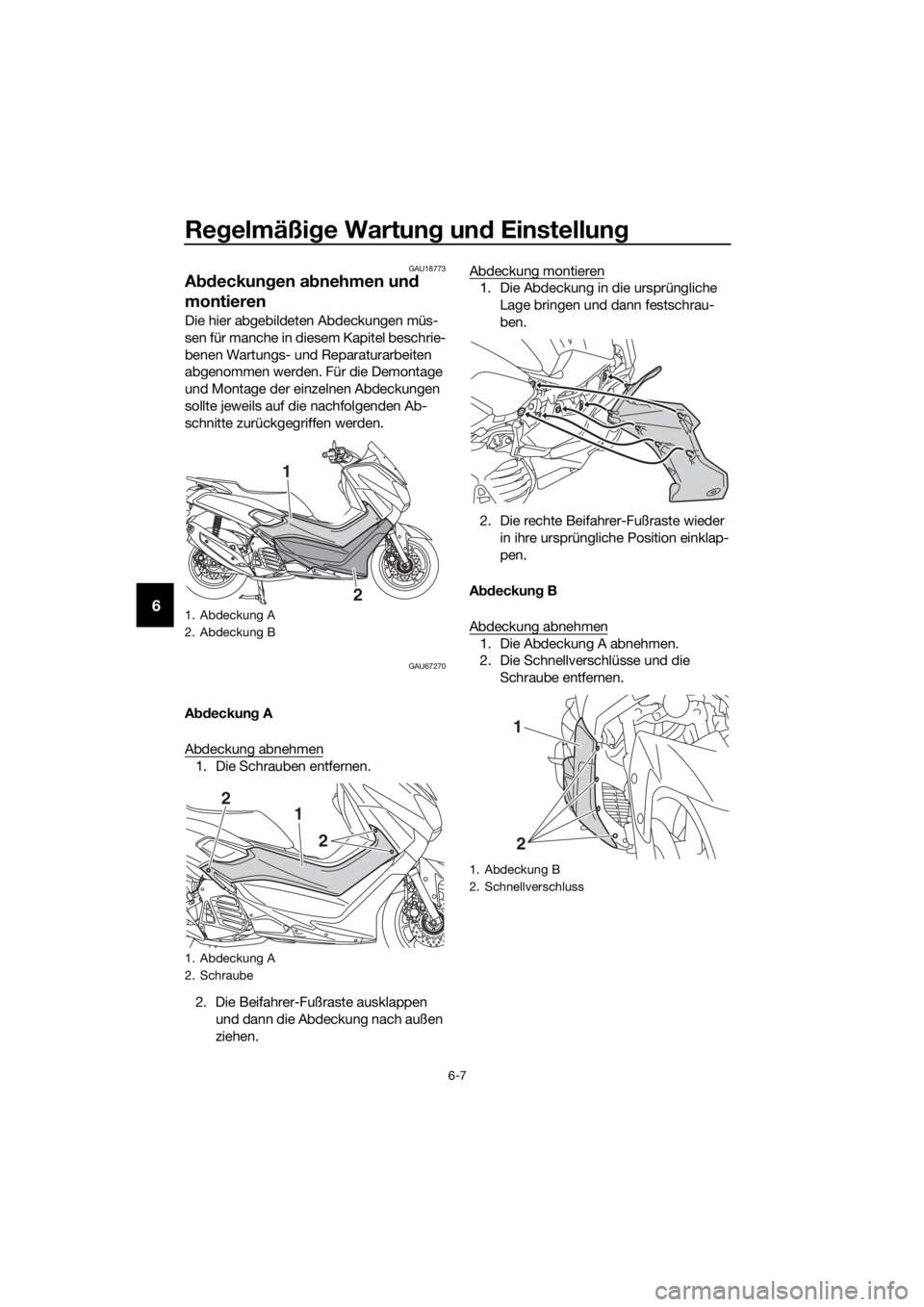

Abdeckungen abnehmen und
montieren
Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU67270
Abdeckung A
Abdeckung abnehmen
1. Die Schrauben entfernen.
2. Die Beifahrer-Fußraste ausklappen
und dann die Abdeckung nach außen
ziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.
2. Die rechte Beifahrer-Fußraste wieder
in ihre ursprüngliche Position einklap-
pen.
Abdeckung B
Abdeckung abnehmen
1. Die Abdeckung A abnehmen.
2. Die Schnellverschlüsse und die
Schraube entfernen.
1. Abdeckung A
2. Abdeckung B
1. Abdeckung A
2. Schraube
1
2
1
2
2
1. Abdeckung B
2. Schnellverschluss
2
1
UBV3G0G0.book Page 7 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-8
6

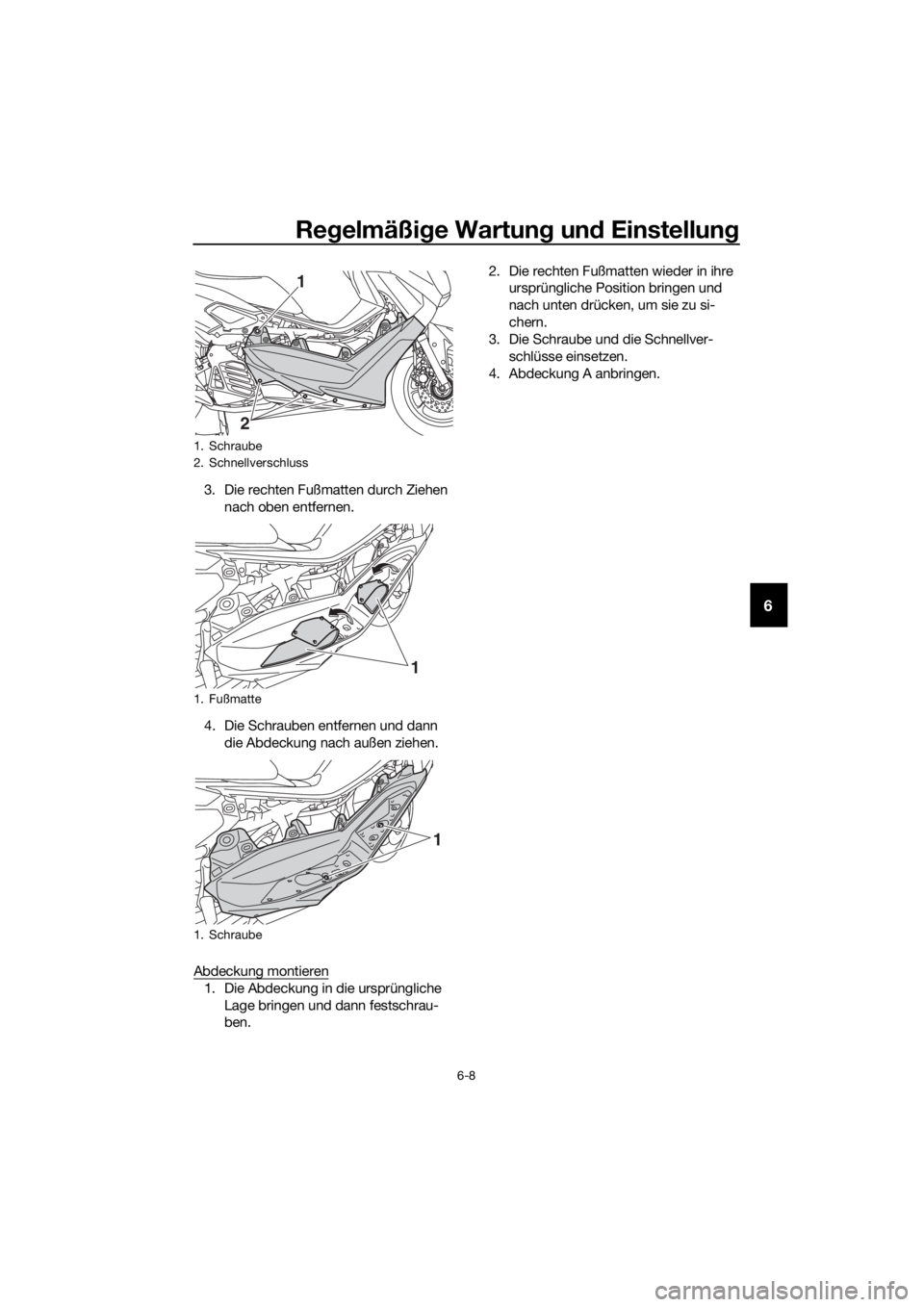

3. Die rechten Fußmatten durch Ziehen
nach oben entfernen.
4. Die Schrauben entfernen und dann
die Abdeckung nach außen ziehen.
Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.2. Die rechten Fußmatten wieder in ihre
ursprüngliche Position bringen und
nach unten drücken, um sie zu si-
chern.
3. Die Schraube und die Schnellver-
schlüsse einsetzen.
4. Abdeckung A anbringen.
1. Schraube
2. Schnellverschluss
1. Fußmatte
1. Schraube
1
2
1
1
UBV3G0G0.book Page 8 Wednesday, October 12, 2016 4:37 PM

Regelmäßige Wartung und Einstellung
6-9
6
GAU67161

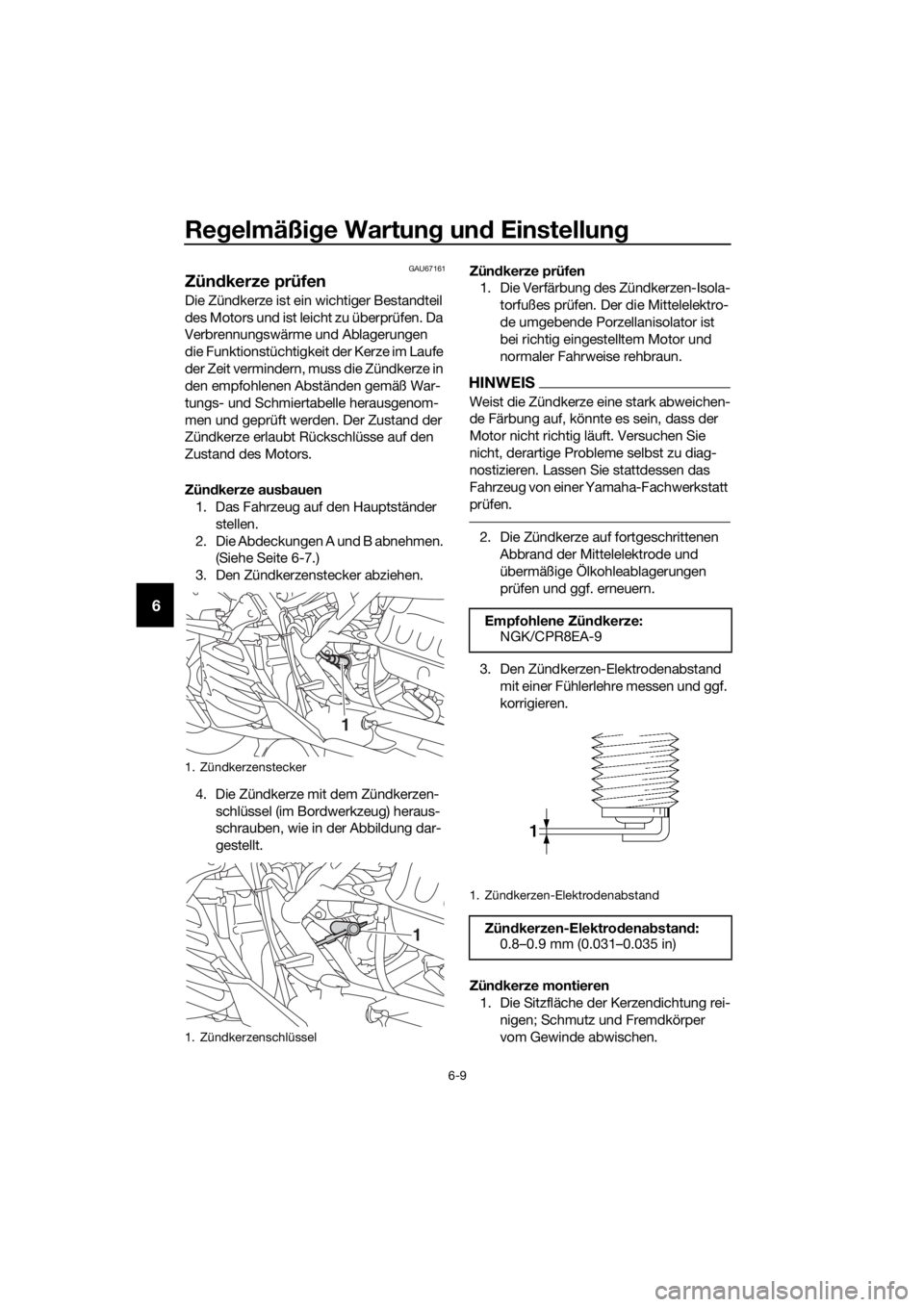

Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Abdeckungen A und B abnehmen.
(Siehe Seite 6-7.)
3. Den Zündkerzenstecker abziehen.
4. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
Zündkerze montieren
1. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper
vom Gewinde abwischen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
1
1
Empfohlene Zündkerze:
NGK/CPR8EA-9
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
UBV3G0G0.book Page 9 Wednesday, October 12, 2016 4:37 PM
