HANDLEIDING
MOTORFIETS
Lees deze handleiding
aandachtig door voordat u deze
machine gaat gebruiken.
GebruikersinformatieIndex
Specificaties
Verzorging en stalling van de motorfiets Speciale kenmerken
Smart-sleutelsysteem
Stop-startsysteem Beschrijving
Veiligheidsinformatie
Periodiek onderhoud en afstelling
Gebruik en belangrijke rij-informatie Voor uw veiligheid – controles
voor het rijden
Functies van instrumenten en
bedieningselementen
BAL-F819D-D0
[Dutch (D)]

DAU81560
Lees deze handleiding aandachtig door voordat u deze machine gaat gebruiken. Deze handleiding dient bij de
machine te blijven als deze wordt verkocht.
DAUN3030

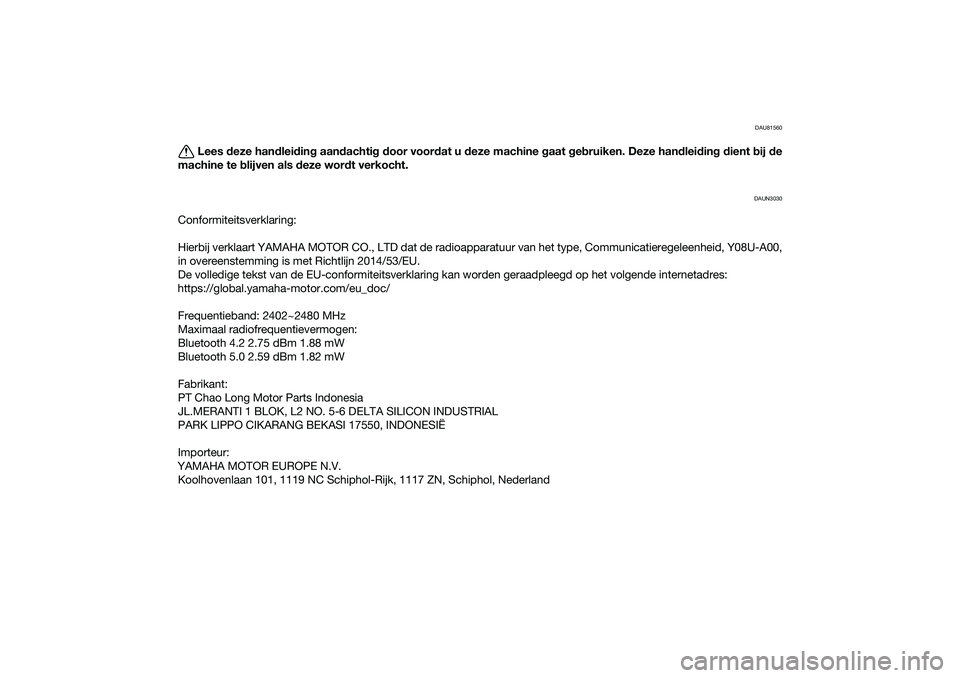

Conformiteitsverklaring:
Hierbij verklaart YAMAHA MOTOR CO., LTD dat de radioapparatuur van het type, Communicatieregeleenheid, Y08U-A00,
in overeenstemming is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
https://global.yamaha-motor.com/eu_doc/
Frequentieband: 2402~2480 MHz
Maximaal radiofrequentievermogen:
Bluetooth 4.2 2.75 dBm 1.88 mW
Bluetooth 5.0 2.59 dBm 1.82 mW
Fabrikant:
PT Chao Long Motor Parts Indonesia
JL.MERANTI 1 BLOK, L2 NO. 5-6 DELTA SILICON INDUSTRIAL
PARK LIPPO CIKARANG BEKASI 17550, INDONESIË
Importeur:
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, NederlandUBALD0D0.book Page 1 Thursday, October 1, 2020 2:14 PM

DAU81591

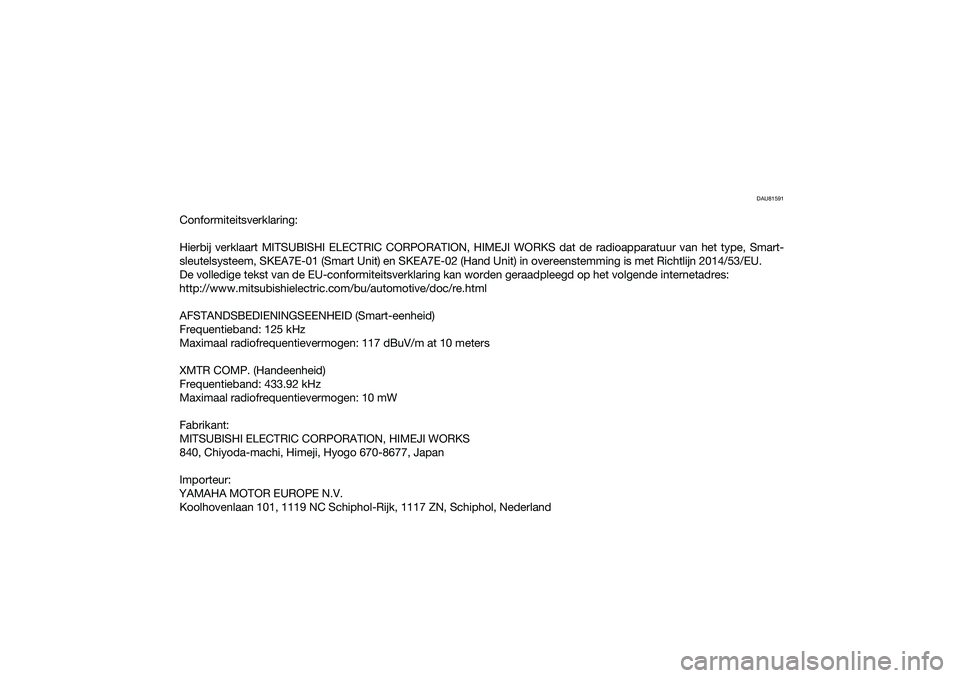

Conformiteitsverklaring:
Hierbij verklaart MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS dat de radioapparatuur van het type, Smart-
sleutelsysteem, SKEA7E-01 (Smart Unit) en SKEA7E-02 (Hand Unit) in overeenstemming is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
http://www.mitsubishielectric.com/bu/automotive/doc/re.html
AFSTANDSBEDIENINGSEENHEID (Smart-eenheid)
Frequentieband: 125 kHz
Maximaal radiofrequentievermogen: 117 dBuV/m at 10 meters
XMTR COMP. (Handeenheid)
Frequentieband: 433.92 kHz
Maximaal radiofrequentievermogen: 10 mW
Fabrikant:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importeur:
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Nederland
UBALD0D0.book Page 2 Thursday, October 1, 2020 2:14 PM

UBALD0D0.book Page 3 Thursday, October 1, 2020 2:14 PM

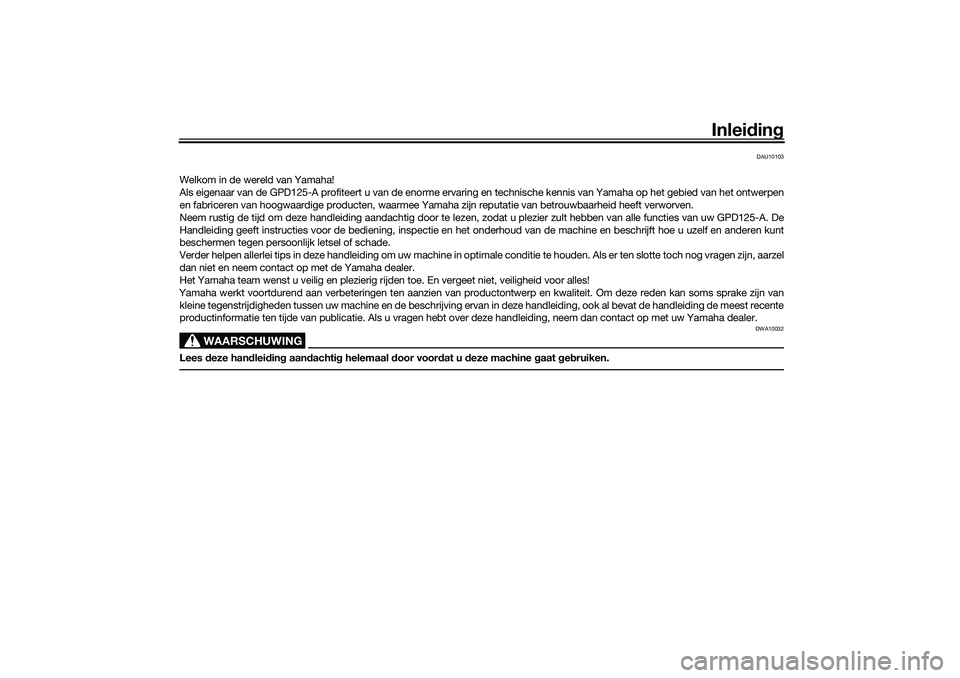

Inleiding
DAU10103
Welkom in de wereld van Yamaha!
Als eigenaar van de GPD125-A profiteert u van de enorme ervaring en technische kennis van Yamaha op het gebied van het ontwerpen
en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw GPD125-A. De
Handleiding geeft instructies voor de bediening, inspectie en het onderhoud van de machine en beschrijft hoe u uzelf en anderen kunt
beschermen tegen persoonlijk letsel of schade.
Verder helpen allerlei tips in deze handleiding om uw machine in optimale conditie te houden. Als er ten slotte toch nog vragen zijn, aarzel
dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan soms sprake zijn van
kleine tegenstrijdigheden tussen uw machine en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente
productinformatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan contact op met uw Yamaha dealer.
WAARSCHUWING
DWA10032
Lees deze handleiding aandachtig helemaal door voordat u deze machine gaat gebruiken.
UBALD0D0.book Page 1 Thursday, October 1, 2020 2:14 PM

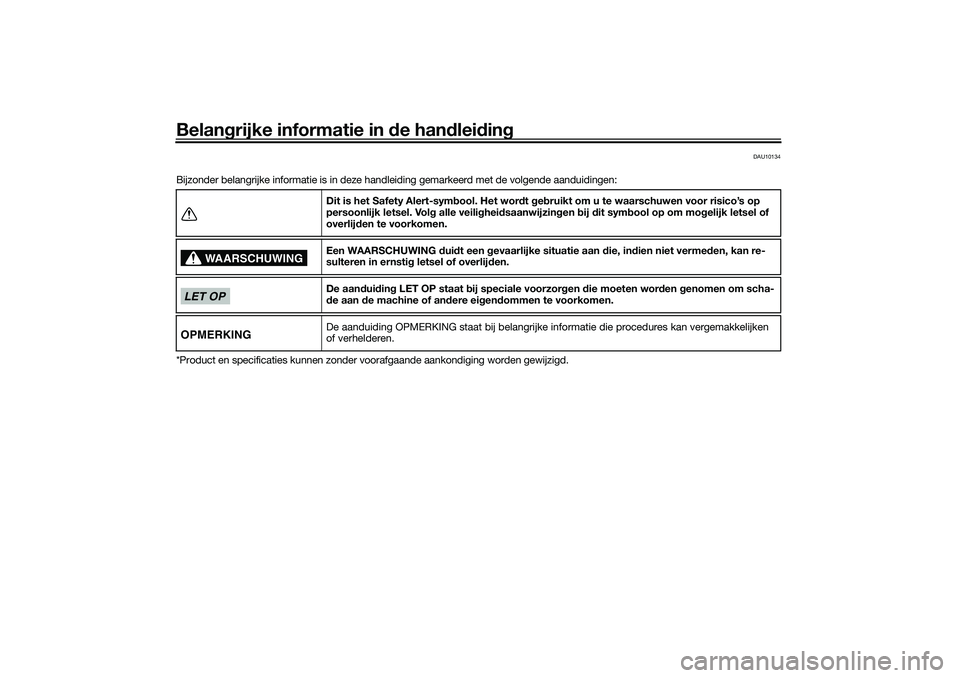

Belangrijke informatie in de handleiding
DAU10134
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
*Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.Dit is het Safety Alert-symbool. Het wordt gebruikt om u te waarschuwen voor risico’s op
persoonlijk letsel. Volg alle veiligheidsaanwijzingen bij dit symbool op om mogelijk letsel of
overlijden te voorkomen.
Een WAARSCHUWING duidt een gevaarlijke situatie aan die, indien niet vermeden, kan re-
sulteren in ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzorgen die moeten worden genomen om scha-
de aan de machine of andere eigendommen te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken
of verhelderen.
WAARSCHUWING
LET OPOPMERKING
UBALD0D0.book Page 1 Thursday, October 1, 2020 2:14 PM

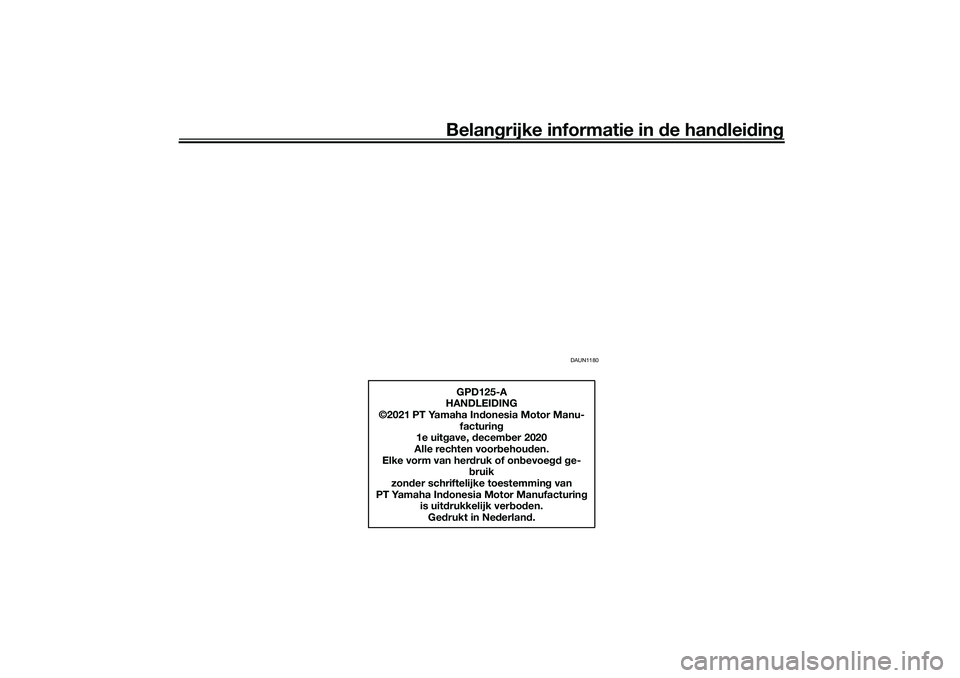

Belangrijke informatie in de handleiding
DAUN1180
GPD125-A
HANDLEIDING
©2021 PT Yamaha Indonesia Motor Manu-
facturing
1e uitgave, december 2020
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoegd ge-
bruik
zonder schriftelijke toestemming van
PT Yamaha Indonesia Motor Manufacturing
is uitdrukkelijk verboden.
Gedrukt in Nederland.
UBALD0D0.book Page 2 Thursday, October 1, 2020 2:14 PM

InhoudsopgaveVeiligheidsinformatie....................... 1-1
Andere aandachtspunten voor
veilig rijden .................................. 1-5
Beschrijving...................................... 2-1
Aanzicht linkerzijde ......................... 2-1
Aanzicht rechterzijde ...................... 2-2
Bedieningen en instrumenten......... 2-3
Smart-sleutelsysteem ..................... 3-1
Smart-sleutelsysteem..................... 3-1
Bereik van het
Smart-sleutelsysteem ................. 3-2
De Smart-sleutel en mechanische
sleutels gebruiken ....................... 3-3
Smart-sleutel .................................. 3-4
De batterij van de Smart-sleutel
vervangen.................................... 3-6
Contactslot ..................................... 3-7
Stop-startsysteem........................... 4-1
Stop-startsysteem .......................... 4-1
Stop-startsysteem gebruiken ......... 4-1
Speciale kenmerken ....................... 5-1
CCU (Communication Control
Unit) ............................................. 5-1Functies van instrumenten en
bedieningselementen....................... 6-1
Controlelampjes en waarschu-
wingslampjes ............................... 6-1
Multifunctionele meter .................... 6-3
Stuurschakelaars ............................ 6-9
Voorremhendel.............................. 6-11
Achterremhendel........................... 6-11
ABS ............................................... 6-11
Tractieregeling .............................. 6-12
Tankdop ........................................ 6-14
Brandstof ...................................... 6-15
Tankoverloopslang........................ 6-16
Uitlaatkatalysator .......................... 6-16
Zadel ............................................. 6-17
Helmbevestiging ........................... 6-17
Opbergcompartimenten................ 6-18
Afstellen van de
schokdemperunits ..................... 6-19
Aansluitcontact ............................ 6-20
Zijstandaard .................................. 6-21
Startspersysteem .......................... 6-22
Voor uw veiligheid – controles
voor het rijden................................... 7-1
Gebruik en belangrijke
rij-informatie..................................... 8-1
Inrijperiode ...................................... 8-1
De motor starten ............................. 8-2
Wegrijden ........................................ 8-2Sneller en langzamer rijden ............ 8-3
Remmen ......................................... 8-3
Tips voor een zuinig
brandstofverbruik ........................ 8-3
Parkeren ........................................ 8-4
Periodiek onderhoud en
afstelling............................................ 9-1
Gereedschapsset ........................... 9-1
Periodiek onderhoudsschema
voor het
uitstootcontrolesysteem.............. 9-2
Algemeen smeer- en
onderhoudsschema .................... 9-3
Panelen verwijderen en
aanbrengen ................................. 9-7
De bougie controleren .................... 9-9
Filterbus ........................................ 9-11
Motorolie en olie-aanzuigzeef....... 9-11
Waarom Yamalube ....................... 9-13
Eindoverbrengingsolie .................. 9-13
Koelvloeistof ................................. 9-14
Luchtfilterelementen van
luchtfilter en
V-snaarbehuizing ...................... 9-16
De vrije slag van de gasgreep
controleren ................................ 9-19
Klepspeling ................................... 9-19
Banden ......................................... 9-19
Gietwielen ..................................... 9-21
UBALD0D0.book Page 1 Thursday, October 1, 2020 2:14 PM

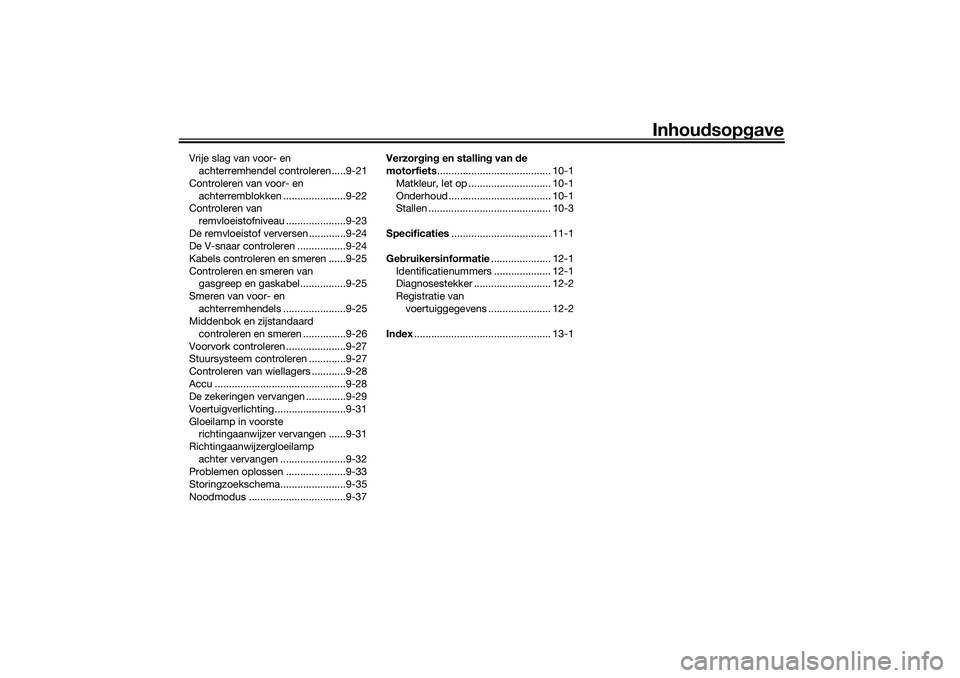

Inhoudsopgave
Vrije slag van voor- en
achterremhendel controleren .....9-21
Controleren van voor- en
achterremblokken ......................9-22
Controleren van
remvloeistofniveau .....................9-23
De remvloeistof verversen .............9-24
De V-snaar controleren .................9-24
Kabels controleren en smeren ......9-25
Controleren en smeren van
gasgreep en gaskabel................9-25
Smeren van voor- en
achterremhendels ......................9-25
Middenbok en zijstandaard
controleren en smeren ...............9-26
Voorvork controleren .....................9-27
Stuursysteem controleren .............9-27
Controleren van wiellagers ............9-28
Accu ..............................................9-28
De zekeringen vervangen ..............9-29
Voertuigverlichting .........................9-31
Gloeilamp in voorste
richtingaanwijzer vervangen ......9-31
Richtingaanwijzergloeilamp
achter vervangen .......................9-32
Problemen oplossen .....................9-33
Storingzoekschema.......................9-35
Noodmodus ..................................9-37Verzorging en stalling van de
motorfiets........................................ 10-1
Matkleur, let op ............................. 10-1
Onderhoud .................................... 10-1
Stallen ........................................... 10-3
Specificaties................................... 11-1
Gebruikersinformatie..................... 12-1
Identificatienummers .................... 12-1
Diagnosestekker ........................... 12-2
Registratie van
voertuiggegevens ...................... 12-2
Index................................................ 13-1
UBALD0D0.book Page 2 Thursday, October 1, 2020 2:14 PM

1-1
1

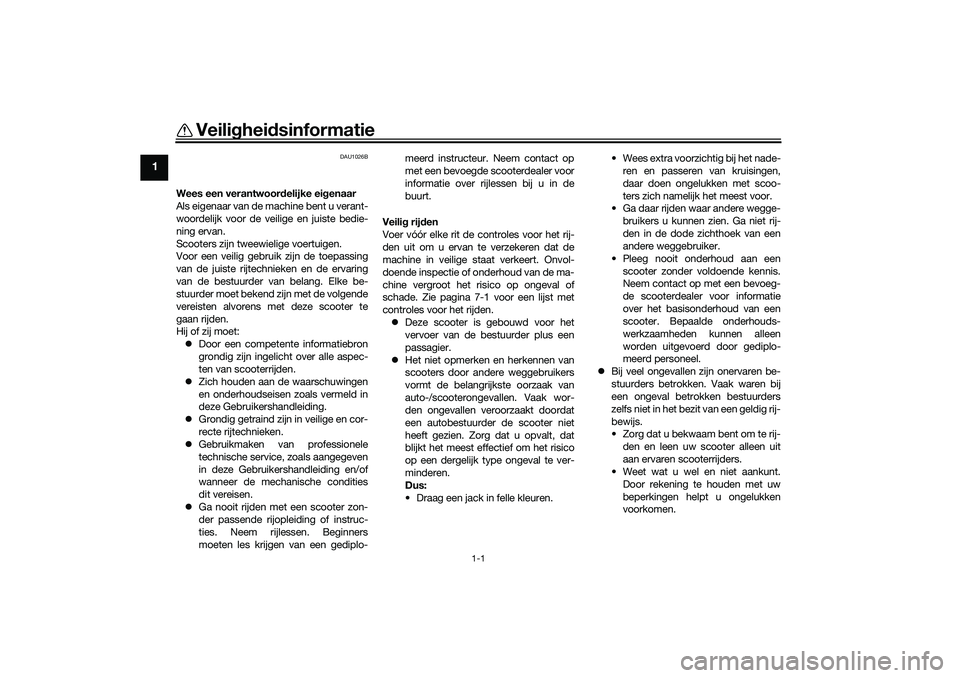

Veiligheidsinformatie
DAU1026B
Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Scooters zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke be-
stuurder moet bekend zijn met de volgende
vereisten alvorens met deze scooter te
gaan rijden.
Hij of zij moet:
Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van scooterrijden.
Zich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.
Grondig getraind zijn in veilige en cor-
recte rijtechnieken.
Gebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikershandleiding en/of
wanneer de mechanische condities
dit vereisen.
Ga nooit rijden met een scooter zon-
der passende rijopleiding of instruc-
ties. Neem rijlessen. Beginners
moeten les krijgen van een gediplo-meerd instructeur. Neem contact op
met een bevoegde scooterdealer voor
informatie over rijlessen bij u in de
buurt.
Veilig rijden
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de
machine in veilige staat verkeert. Onvol-
doende inspectie of onderhoud van de ma-
chine vergroot het risico op ongeval of
schade. Zie pagina 7-1 voor een lijst met
controles voor het rijden.
Deze scooter is gebouwd voor het
vervoer van de bestuurder plus een
passagier.
Het niet opmerken en herkennen van
scooters door andere weggebruikers
vormt de belangrijkste oorzaak van
auto-/scooterongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de scooter niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
• Draag een jack in felle kleuren.• Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met scoo-
ters zich namelijk het meest voor.
• Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.
• Pleeg nooit onderhoud aan een
scooter zonder voldoende kennis.
Neem contact op met een bevoeg-
de scooterdealer voor informatie
over het basisonderhoud van een
scooter. Bepaalde onderhouds-
werkzaamheden kunnen alleen
worden uitgevoerd door gediplo-
meerd personeel.
Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Vaak waren bij
een ongeval betrokken bestuurders
zelfs niet in het bezit van een geldig rij-
bewijs.
• Zorg dat u bekwaam bent om te rij-
den en leen uw scooter alleen uit
aan ervaren scooterrijders.
• Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.UBALD0D0.book Page 1 Thursday, October 1, 2020 2:14 PM
