YAMAHA NMAX 125 2020 Manuale duso (in Italian)

DIC183
GPD125-A
1
2
3
4
5
6
7
8
9
10
11
12
13
USO E MANUTENZIONE
MOTOCICLO
Leggere attentamente questo
manuale prima di utilizzare
questo veicolo.
Informazioni per I consumatoriCaratteristiche tecniche
Pulizia e rimessaggio del motociclo
Per la vostra sicurezza – controlli prima
dell’utilizzo
Funzionamento e valutazioni importanti per la guidaFunzioni speciali
Strumento e funzioni di controllo Sistema smart key
Sistema Stop and Start Descrizione
Informazioni di sicurezza
Manutenzione e regolazione periodiche Indice analitico
BAL-F8199-H0[Italian (H)]

HAU81560

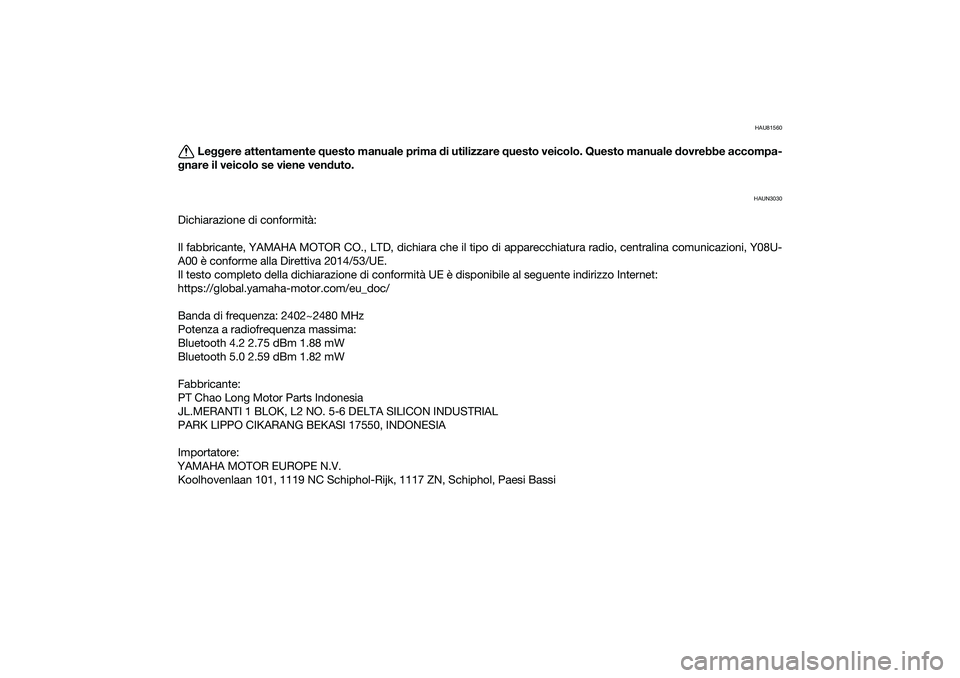

Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
gnare il veicolo se viene venduto.
HAUN3030
Dichiarazione di conformità:
Il fabbricante, YAMAHA MOTOR CO., LTD, dichiara che il tipo di apparecchiatura radio, centralina comunicazioni, Y08U-
A00 è conforme alla Direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
https://global.yamaha-motor.com/eu_doc/
Banda di frequenza: 2402~2480 MHz
Potenza a radiofrequenza massima:
Bluetooth 4.2 2.75 dBm 1.88 mW
Bluetooth 5.0 2.59 dBm 1.82 mW
Fabbricante:
PT Chao Long Motor Parts Indonesia
JL.MERANTI 1 BLOK, L2 NO. 5-6 DELTA SILICON INDUSTRIAL
PARK LIPPO CIKARANG BEKASI 17550, INDONESIA
Importatore:
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Paesi BassiUBALH0H0.book Page 1 Thursday, October 1, 2020 7:30 AM

HAU81591

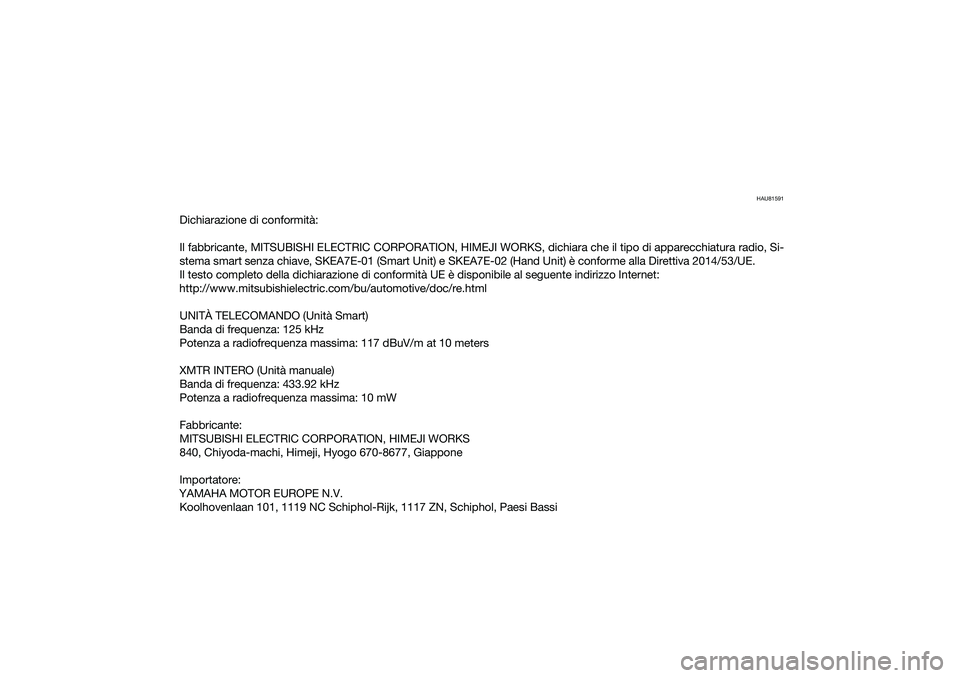

Dichiarazione di conformità:
Il fabbricante, MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, dichiara che il tipo di apparecchiatura radio, Si-
stema smart senza chiave, SKEA7E-01 (Smart Unit) e SKEA7E-02 (Hand Unit) è conforme alla Direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
http://www.mitsubishielectric.com/bu/automotive/doc/re.html
UNITÀ TELECOMANDO (Unità Smart)
Banda di frequenza: 125 kHz
Potenza a radiofrequenza massima: 117 dBuV/m at 10 meters
XMTR INTERO (Unità manuale)
Banda di frequenza: 433.92 kHz
Potenza a radiofrequenza massima: 10 mW
Fabbricante:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Giappone
Importatore:
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Paesi Bassi
UBALH0H0.book Page 2 Thursday, October 1, 2020 7:30 AM

UBALH0H0.book Page 3 Thursday, October 1, 2020 7:30 AM

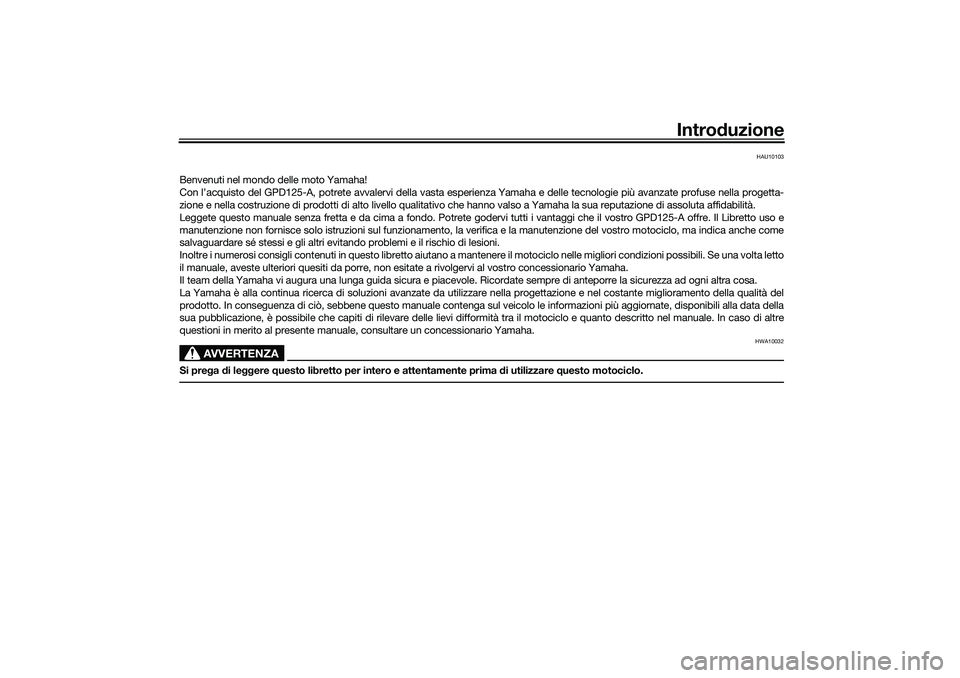

Introduzione
HAU10103
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del GPD125-A, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progetta-
zione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che il vostro GPD125-A offre. Il Libretto uso e
manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro motociclo, ma indica anche come
salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. In caso di altre
questioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA10032
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo motociclo.
UBALH0H0.book Page 1 Thursday, October 1, 2020 7:30 AM

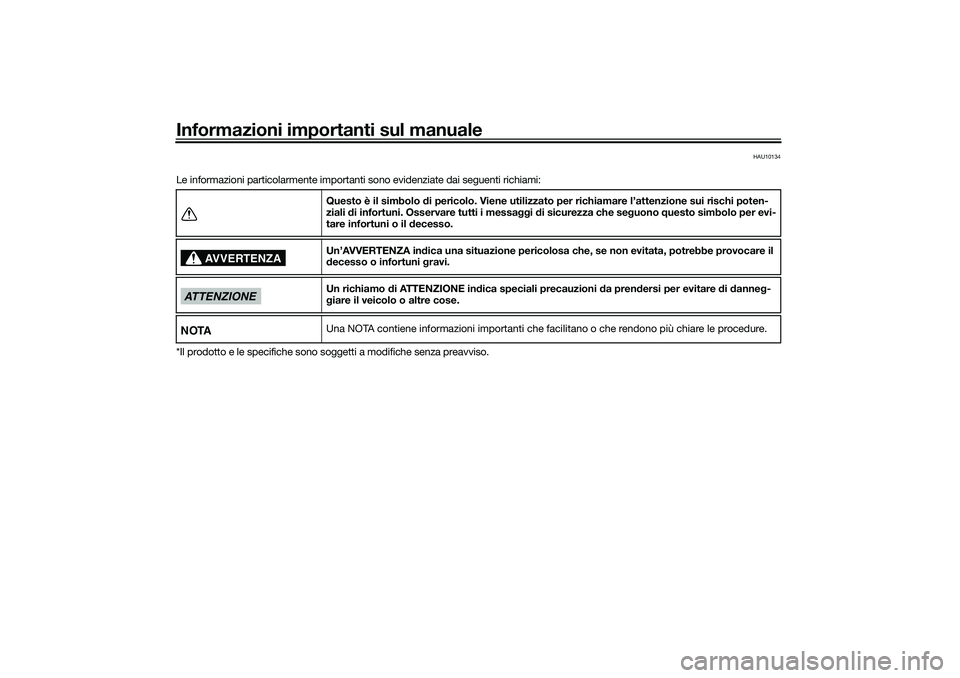

Informazioni importanti sul manuale
HAU10134
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per evi-
tare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
UBALH0H0.book Page 1 Thursday, October 1, 2020 7:30 AM

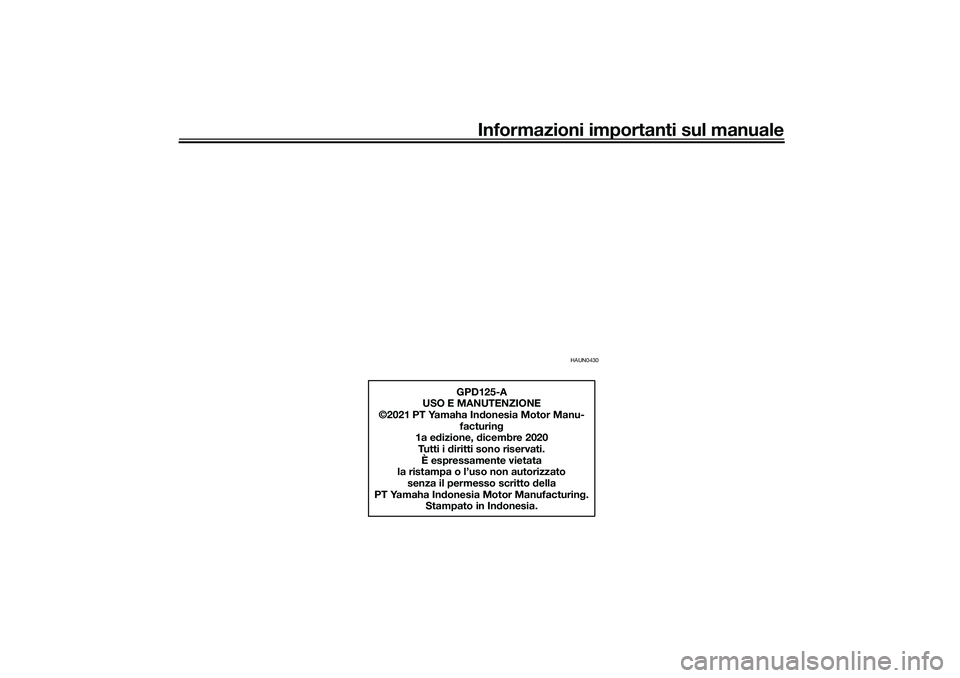

Informazioni importanti sul manuale
HAUN0430
GPD125-A
USO E MANUTENZIONE
©2021 PT Yamaha Indonesia Motor Manu-
facturing
1a edizione, dicembre 2020
Tutti i diritti sono riservati.
È espressamente vietata
la ristampa o l’uso non autorizzato
senza il permesso scritto della
PT Yamaha Indonesia Motor Manufacturing.
Stampato in Indonesia.
UBALH0H0.book Page 2 Thursday, October 1, 2020 7:30 AM

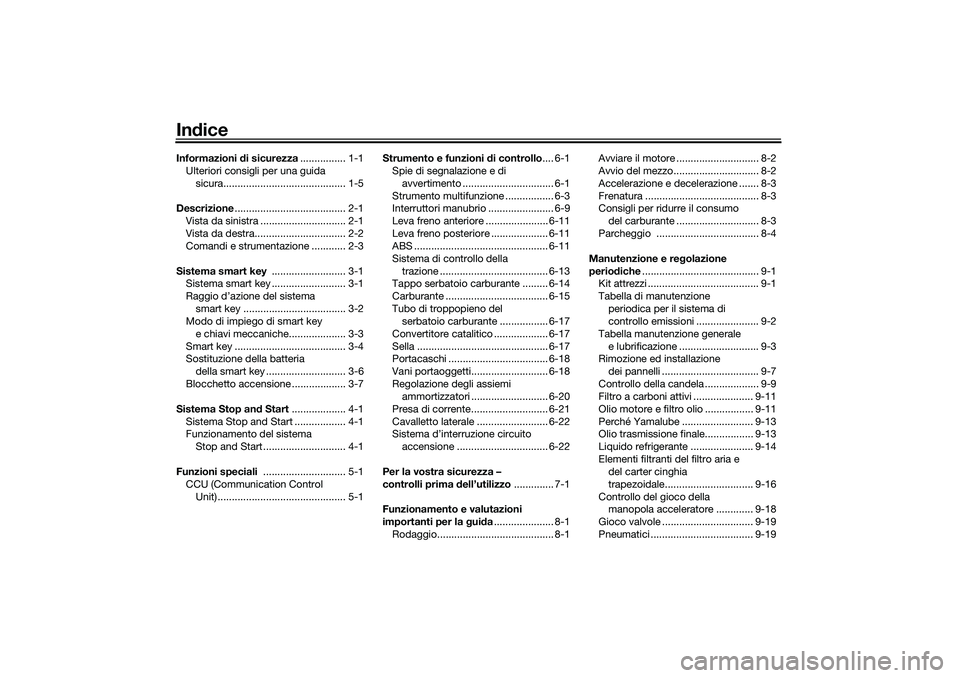

IndiceInformazioni di sicurezza................ 1-1
Ulteriori consigli per una guida
sicura........................................... 1-5
Descrizione....................................... 2-1
Vista da sinistra .............................. 2-1
Vista da destra................................ 2-2
Comandi e strumentazione ............ 2-3
Sistema smart key .......................... 3-1
Sistema smart key .......................... 3-1
Raggio d’azione del sistema
smart key .................................... 3-2
Modo di impiego di smart key
e chiavi meccaniche.................... 3-3
Smart key ....................................... 3-4
Sostituzione della batteria
della smart key ............................ 3-6
Blocchetto accensione ................... 3-7
Sistema Stop and Start................... 4-1
Sistema Stop and Start .................. 4-1
Funzionamento del sistema
Stop and Start ............................. 4-1
Funzioni speciali ............................. 5-1
CCU (Communication Control
Unit) ............................................. 5-1Strumento e funzioni di controllo.... 6-1
Spie di segnalazione e di
avvertimento ................................ 6-1
Strumento multifunzione ................. 6-3
Interruttori manubrio ....................... 6-9
Leva freno anteriore ...................... 6-11
Leva freno posteriore .................... 6-11
ABS ............................................... 6-11
Sistema di controllo della
trazione ...................................... 6-13
Tappo serbatoio carburante ......... 6-14
Carburante .................................... 6-15
Tubo di troppopieno del
serbatoio carburante ................. 6-17
Convertitore catalitico ................... 6-17
Sella .............................................. 6-17
Portacaschi ................................... 6-18
Vani portaoggetti........................... 6-18
Regolazione degli assiemi
ammortizzatori ........................... 6-20
Presa di corrente........................... 6-21
Cavalletto laterale ......................... 6-22
Sistema d’interruzione circuito
accensione ................................ 6-22
Per la vostra sicurezza –
controlli prima dell’utilizzo.............. 7-1
Funzionamento e valutazioni
importanti per la guida..................... 8-1
Rodaggio......................................... 8-1Avviare il motore ............................. 8-2
Avvio del mezzo.............................. 8-2
Accelerazione e decelerazione ....... 8-3
Frenatura ........................................ 8-3
Consigli per ridurre il consumo
del carburante ............................. 8-3
Parcheggio .................................... 8-4
Manutenzione e regolazione
periodiche......................................... 9-1
Kit attrezzi ....................................... 9-1
Tabella di manutenzione
periodica per il sistema di
controllo emissioni ...................... 9-2
Tabella manutenzione generale
e lubrificazione ............................ 9-3
Rimozione ed installazione
dei pannelli .................................. 9-7
Controllo della candela ................... 9-9
Filtro a carboni attivi ..................... 9-11
Olio motore e filtro olio ................. 9-11
Perché Yamalube ......................... 9-13
Olio trasmissione finale................. 9-13
Liquido refrigerante ...................... 9-14
Elementi filtranti del filtro aria e
del carter cinghia
trapezoidale............................... 9-16
Controllo del gioco della
manopola acceleratore ............. 9-18
Gioco valvole ................................ 9-19
Pneumatici .................................... 9-19UBALH0H0.book Page 1 Thursday, October 1, 2020 7:30 AM

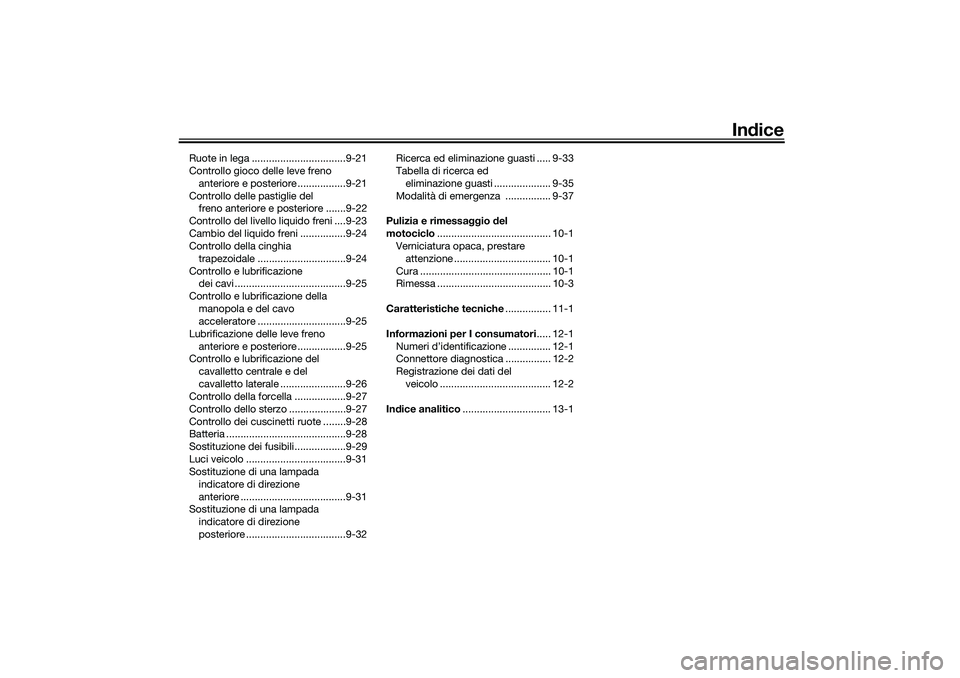

Indice
Ruote in lega .................................9-21
Controllo gioco delle leve freno
anteriore e posteriore .................9-21
Controllo delle pastiglie del
freno anteriore e posteriore .......9-22
Controllo del livello liquido freni ....9-23
Cambio del liquido freni ................9-24
Controllo della cinghia
trapezoidale ...............................9-24
Controllo e lubrificazione
dei cavi .......................................9-25
Controllo e lubrificazione della
manopola e del cavo
acceleratore ...............................9-25
Lubrificazione delle leve freno
anteriore e posteriore .................9-25
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale .......................9-26
Controllo della forcella ..................9-27
Controllo dello sterzo ....................9-27
Controllo dei cuscinetti ruote ........9-28
Batteria ..........................................9-28
Sostituzione dei fusibili..................9-29
Luci veicolo ...................................9-31
Sostituzione di una lampada
indicatore di direzione
anteriore .....................................9-31
Sostituzione di una lampada
indicatore di direzione
posteriore ...................................9-32Ricerca ed eliminazione guasti ..... 9-33
Tabella di ricerca ed
eliminazione guasti .................... 9-35
Modalità di emergenza ................ 9-37
Pulizia e rimessaggio del
motociclo........................................ 10-1
Verniciatura opaca, prestare
attenzione .................................. 10-1
Cura .............................................. 10-1
Rimessa ........................................ 10-3
Caratteristiche tecniche................ 11-1
Informazioni per I consumatori..... 12-1
Numeri d’identificazione ............... 12-1
Connettore diagnostica ................ 12-2
Registrazione dei dati del
veicolo ....................................... 12-2
Indice analitico............................... 13-1
UBALH0H0.book Page 2 Thursday, October 1, 2020 7:30 AM

1-1
1

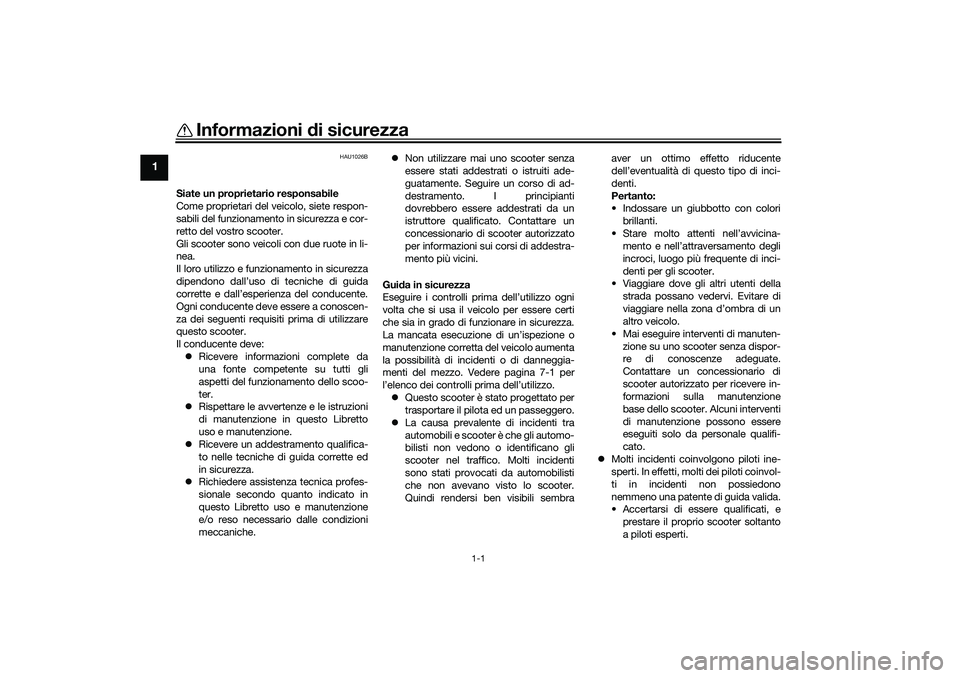

Informazioni di sicurezza
HAU1026B
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento dello scoo-
ter.
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto
uso e manutenzione.
Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.Non utilizzare mai uno scooter senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti
dovrebbero essere addestrati da un
istruttore qualificato. Contattare un
concessionario di scooter autorizzato
per informazioni sui corsi di addestra-
mento più vicini.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 7-1 per
l’elenco dei controlli prima dell’utilizzo.
Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.
La causa prevalente di incidenti tra
automobili e scooter è che gli automo-
bilisti non vedono o identificano gli
scooter nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto lo scooter.
Quindi rendersi ben visibili sembraaver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
• Mai eseguire interventi di manuten-
zione su uno scooter senza dispor-
re di conoscenze adeguate.
Contattare un concessionario di
scooter autorizzato per ricevere in-
formazioni sulla manutenzione
base dello scooter. Alcuni interventi
di manutenzione possono essere
eseguiti solo da personale qualifi-
cato.
Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvol-
ti in incidenti non possiedono
nemmeno una patente di guida valida.
• Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto
a piloti esperti.UBALH0H0.book Page 1 Thursday, October 1, 2020 7:30 AM
