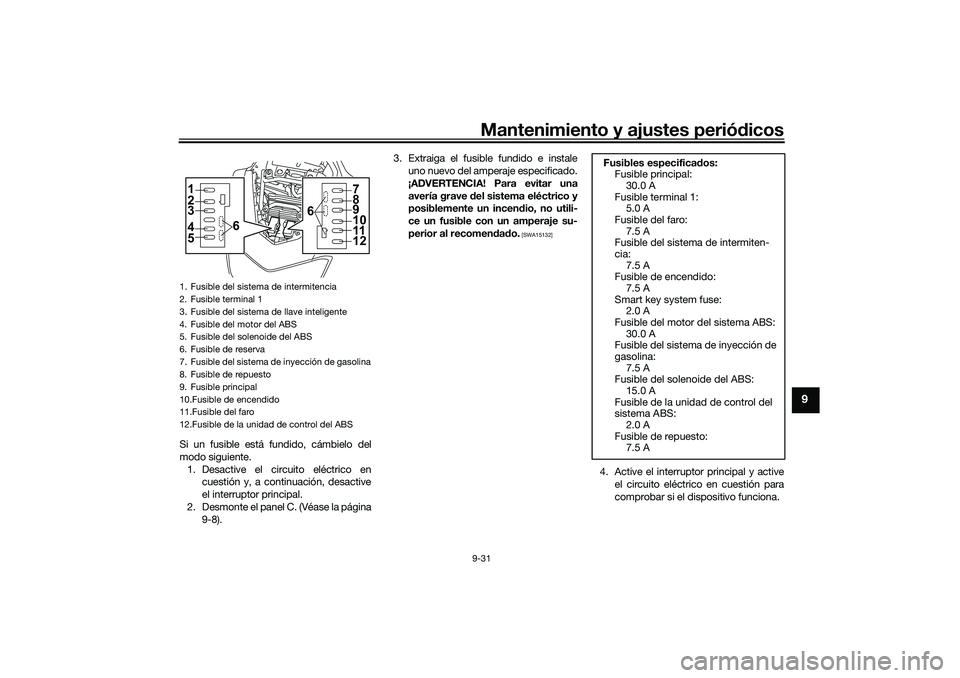

Mantenimiento y ajustes periódicos9-31
9
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Desactive el circuito eléctrico en
cuestión y, a continuación, desactive
el interruptor principal.
2. Desmonte el panel C. (Véase la página
9-8).3. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
4. Active el interruptor principal y active
el circuito eléctrico en cuestión para
comprobar si el dispositivo funciona.
1. Fusible del sistema de intermitencia
2. Fusible terminal 1
3. Fusible del sistema de llave inteligente
4. Fusible del motor del ABS
5. Fusible del solenoide del ABS
6. Fusible de reserva
7. Fusible del sistema de inyección de gasolina
8. Fusible de repuesto
9. Fusible principal
10.Fusible de encendido
11.Fusible del faro
12.Fusible de la unidad de control del ABS1
6 2
3
4
5
7
8
9
11
12 610
Fusibles especificados:
Fusible principal:
30.0 A
Fusible terminal 1:
5.0 A
Fusible del faro:
7.5 A
Fusible del sistema de intermiten-
cia:
7.5 A
Fusible de encendido:
7.5 A
Smart key system fuse:
2.0 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del sistema de inyección de
gasolina:
7.5 A
Fusible del solenoide del ABS:
15.0 A
Fusible de la unidad de control del
sistema ABS:
2.0 A
Fusible de repuesto:
7.5 A
