Periodiskt un derhåll och justerin g
6-24
6
MAU22733
Byte av bromsvätska
Låt en Yamaha-återförsäljare byta broms-
vätskan vid de intervall som anges under
OBS i tabellen för regelbunden skötsel och
smörjning. Dessutom bör oljetätningarna i
huvudcylinder och bromsok bytas samt
bromsslangar bytas vid de intervall som
anges nedan eller om bromssystemet är
skadat eller läcker.
 Oljetätningar: Byt vartannat år.
 Bromsslangar: Byt vart fjärde år.
MAUU0311
Kontrollera V-remmen
V-remmen måste kontrolleras och bytas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
UBV3M0M0.book Page 24 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-25
6
MAU23098
Kontroll och smörjnin g av ka blar
Alla reglagekablars funktion och skick bör
kontrolleras före varj e körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsälja re kontrollera eller
byta den. En VARNING! Ska da på kab lar-
nas yttre hölje kan g e upphov till att det
b örjar rosta vilket kan med föra att rörel-
sen kan kärva. Byt ut ska dad e kab lar så
snart som möjli gt för att un dvika farli ga
körförhållan den.
[MWA10712] MAU49921
Kontroll av och smörjnin
g av
g ashan dta g och ka bel
Gashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Rekommen derat smörjme del:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UBV3M0M0.book Page 25 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-26
6
MAU23173
Smörjning av b romshan dta g för
fram broms och bak broms
Bromshan dta g till fram broms
Bromshan dta g till b akbroms
Ledpunkterna i bromshandtagen för fram-
broms och bakbroms måste smörjas vid de
intervall som anges i tabellen för regelbun-
den skötsel och smörjning.
MAU23215
Kontroll och smörjnin g av mitt-
stö d och si dostö d
Funktionen på mittstöd och sidostöd bör
kontrolleras före varje körning och ledpunk-
terna och kontaktytorna metall-mot-metall
bör smörjas vid behov.
VARNING
MWA10742
Om mittstö det eller si dostöd et inte g år
att fälla upp eller ner lätt, låt en Yamaha-
återförsäljare kontrollera eller byta det.
Annars kan mittstö det eller si dostöd et
komma i kontakt me d marken och störa
föraren, som då kan förlora kontrollen
över motorcykeln.
Rekommen derat smörjme del:
Silikonbaserat fett
Rekommen derat smörjmed el:
Litiumbaserat fett
UBV3M0M0.book Page 26 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-27
6
MAU23273
Kontroll av framgaffeln
Framgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag
och håll det upprätt. En VARNING! Se
till att for donet står stad ig t så att
d et inte faller omkull och orsakar
personska dor.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser nå gon ska da eller om fram-
g affeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
d en.
MAU45512
Kontroll av styrnin gen
Slitna eller lösa styr lager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. 1. Ställ upp fordonet på sitt mittstöd. En
VARNING! Se till att for donet står
sta dig t så att d et inte faller omkull
och orsakar personska dor.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återför säljare kontrollera
eller reparera styrningen.
UBV3M0M0.book Page 27 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-28
6
MAU23292
Kontroll av hjullager
Hjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontro llera hjullagren.
MAU50292
Batteri
Batteriet är placerat under sadeln. (Se si-
dan 3-15.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är g iftigt och farlig t efter-
som det innehåller svavelsyra som
kan orsaka brännska dor. Un dvik
kontakt me d hud en, ö gon och klä-
d er och sky dda alltid ö gonen när du
ar betar nära batterier. Om d u får
nå got på d ig , genomför följan de
FÖRSTA HJÄLP.
UTVÄRTES: Skölj or dentli gt me d
vatten.
INVÄRTES: Drick stora män gder
mjölk eller vatten och kontakta
ome del bart en läkare.
ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.
 Batterier prod ucerar explosiv vät-
g as. Håll d ärför gnistor, öppen
flamma, ci garetter etc. borta från
1. Batteri
2. Batteriets plusledning (röd)
3. Batteriets minusledning (svart)
12
3
UBV3M0M0.book Page 28 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-29
6
batteriet och sörj för ord entlig ven-
tilation när d u laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att la dda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att la dda ett VRLA- batteri (ventilre g-
lerat bly batteri) måste du ha en kon-
stantspännin gsla ddare. Om d u
använ der en vanli g b atterila ddare kan
b atteriet ta ska da.
För att förvara batteriet
1. Om fordonet inte kommer att använ- das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar b ort batteriet ska du
komma ihå g att stäng a av tänd-
ning en och se dan koppla bort den
ne gativa ka beln innan du kopplar
b ort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tän dning en är avstän gd och
se dan ansluta den positiva ka beln
innan du ansluter d en negativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.
VIKTIGT
MCA16531
Se till att batteriet allti d är la ddat. Förva-
rin g av ett urla ddat batteri kan orsaka
permanenta skad or på batteriet.
UBV3M0M0.book Page 29 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-30
6
MAU66795
Byte av säkringar
Säkringsboxar, som innehåller säkringar för
de olika kretsarna, är placerade under sa-
deln. (Se sidan 3-15.)
Om en säkring är sönder, byt ut den enligt
följande.
1. Stäng av elkretsen i fråga och stäng sedan av huvudströmbrytaren.
2. Öppna sadeln. (Se sidan 3-15.)
3. Ta bort batteriskyddet genom att los- sa skruvarna. 4. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal. En
VARNING! Sätt inte i en säkrin g
me d hö gre amperetal än d et som
rekommen deras för att un dvika att
elsystemet tar ska da eller att b rand
uppstår.
[MWA15132]
5. Slå på huvudströmbrytaren och slå på den elkrets det gälle r för att kontrollera
att enheten fungerar.
TIPS
Om säkringen omedelbart går sönder igen,
låt en Yamaha-återförsäljare kontrollera el-
systemet.
6. Montera batteriskyddet genom att skruva fast skruvarna.

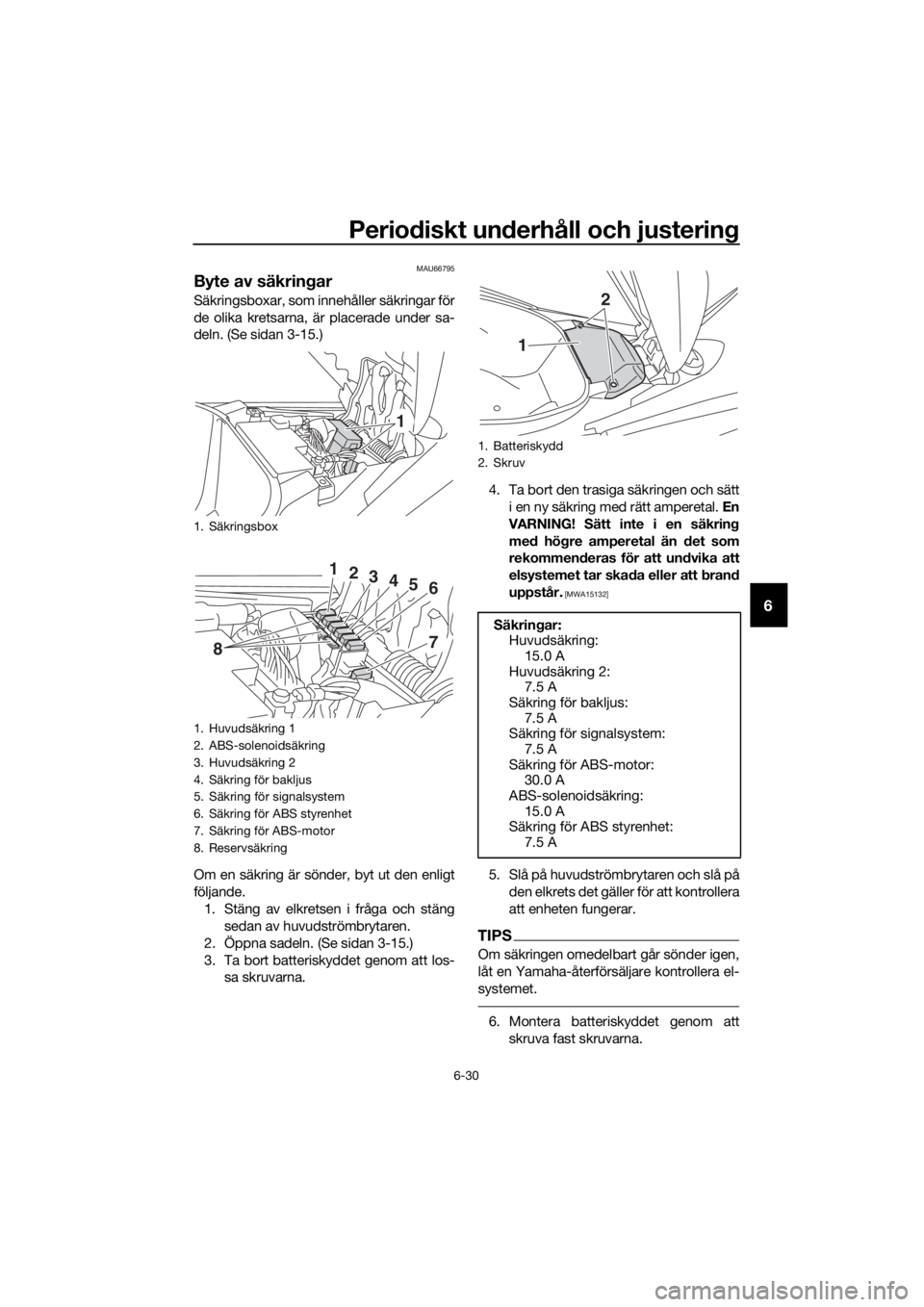

1. Säkringsbox
1. Huvudsäkring 1
2. ABS-solenoidsäkring
3. Huvudsäkring 2
4. Säkring för bakljus
5. Säkring för signalsystem
6. Säkring för ABS styrenhet
7. Säkring för ABS-motor
8. Reservsäkring
1
123456
78
1. Batteriskydd
2. Skruv
Säkrin gar:
Huvudsäkring: 15.0 A
Huvudsäkring 2: 7.5 A
Säkring för bakljus:
7.5 A
Säkring för signalsystem: 7.5 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring:
15.0 A
Säkring för ABS styrenhet: 7.5 A
1
2
UBV3M0M0.book Page 30 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-31
6
7. Stäng sadeln.MAU62850
Strålkastarlampa
Denna modell är utrustad med en strålkas-
tare av LED-typ.
Om en strålkastare inte tänds ska du be en
Yamaha-återförsäljare kontrollera elkret- sen.
VIKTIGT
MCA16581
Sätt inte på nå gon form av självhäftan de
film eller klisterlapp på strålkastar glaset.
UBV3M0M0.book Page 31 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-32
6
MAU67290
Byte av parkeringsljuslampa
Denna modell är utrustad med två parke-
ringsljus. Om en parkeringsljuslampa går
sönder, byt ut den enligt följande.
1. Ta bort vindrutan genom att skruva loss skruvarna.
2. Ta bort skyddet över strålkastaren ge- nom att lossa bultarna.
3. Ta bort parkeringsljusets lampsockel (tillsammans med lampan) genom att
vrida sockeln moturs. 4. Ta bort den trasiga lampan genom att
dra ut den.
5. Sätt i en ny lampa i sockeln.
6. Sätt tillbaks sockeln (tillsammans med lampan) genom att vrida den medurs.
7. Montera skyddet över strålkastaren genom att skruva fast bultarna.
8. Sätt tillbaks vindrutan och skruva fast skruvarna.

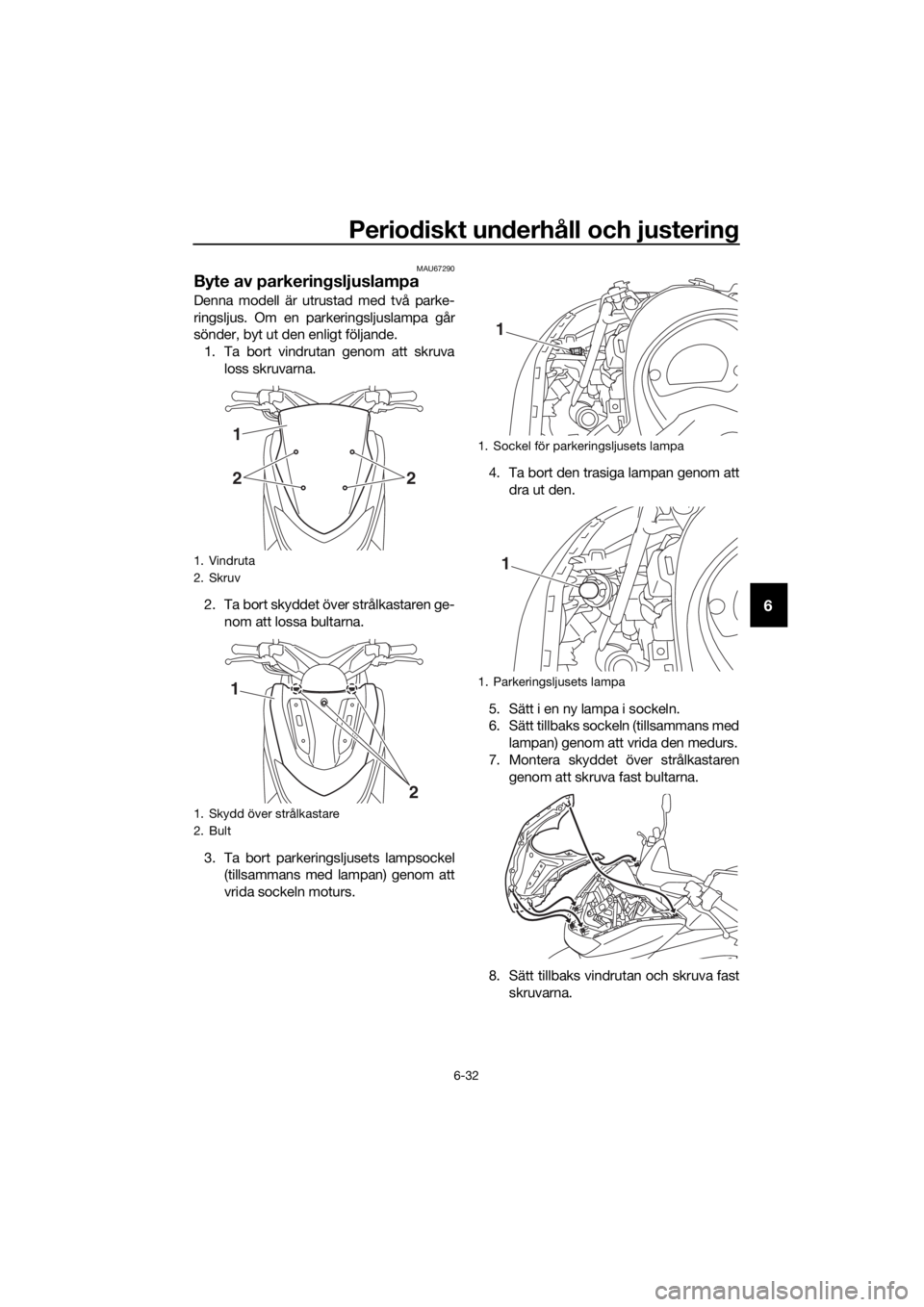

1. Vindruta
2. Skruv
1. Skydd över strålkastare
2. Bult
22
1
2
1
1. Sockel för parkeringsljusets lampa
1. Parkeringsljusets lampa
1
1
UBV3M0M0.book Page 32 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-33
6
MAU67300
Bromsljus
Denna modell är utrustad med ett broms-
ljus av LED-typ.
Om bromsljuset inte tänds bör du låta en
Yamaha-återförsäljare kontrollera det.
MAU67310
Byta bakljusets lampa
1. Öppna sadeln. (Se sidan 3-15.)
2. Ta bort handtaget genom att lossa
bultarna.
3. Ta bort bakljusets skydd genom att lossa skruvarna.
4. Ta bort snabbfästena och skruvarna.

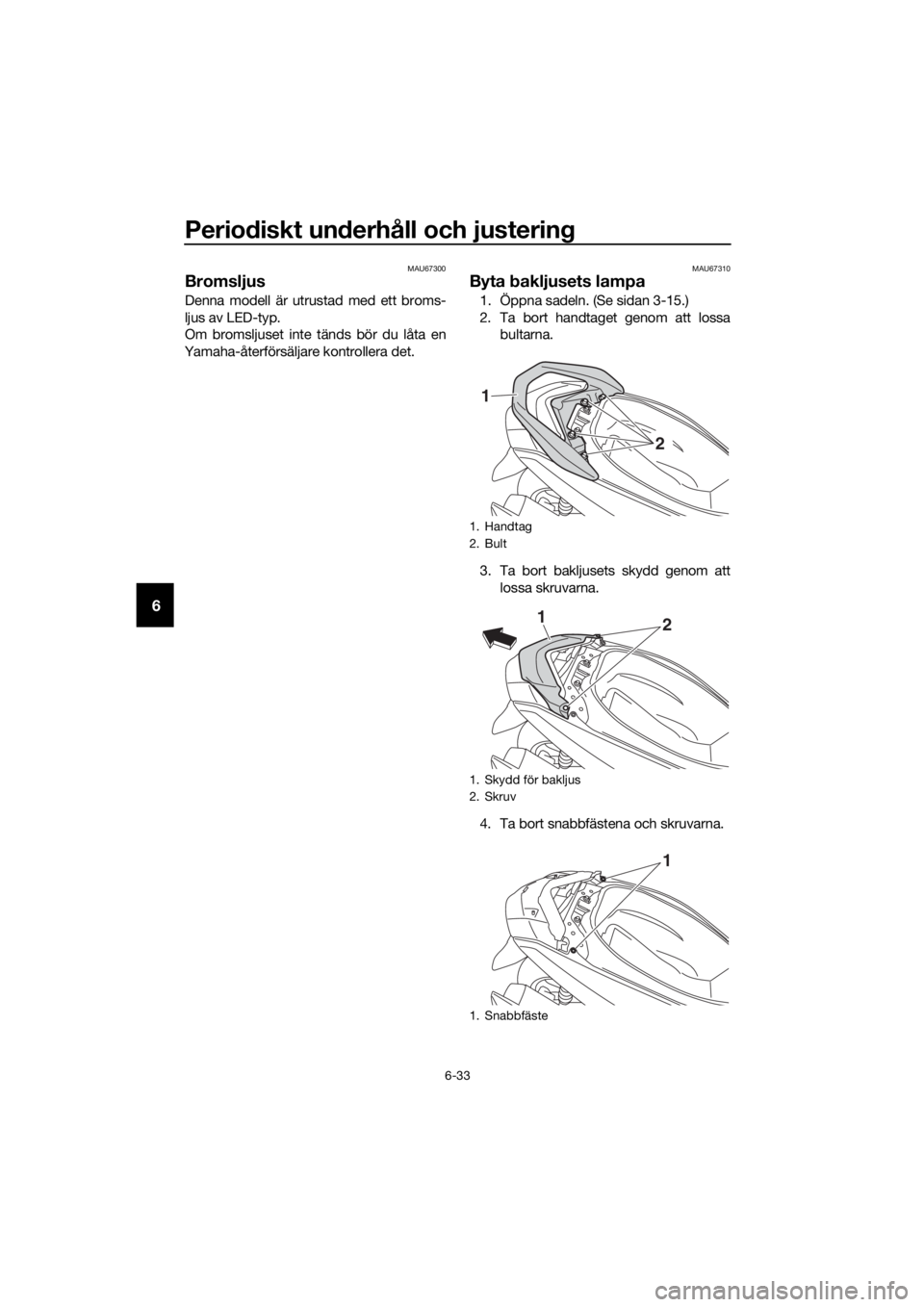

1. Handtag
