YAMAHA NMAX 150 2018 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-18
3

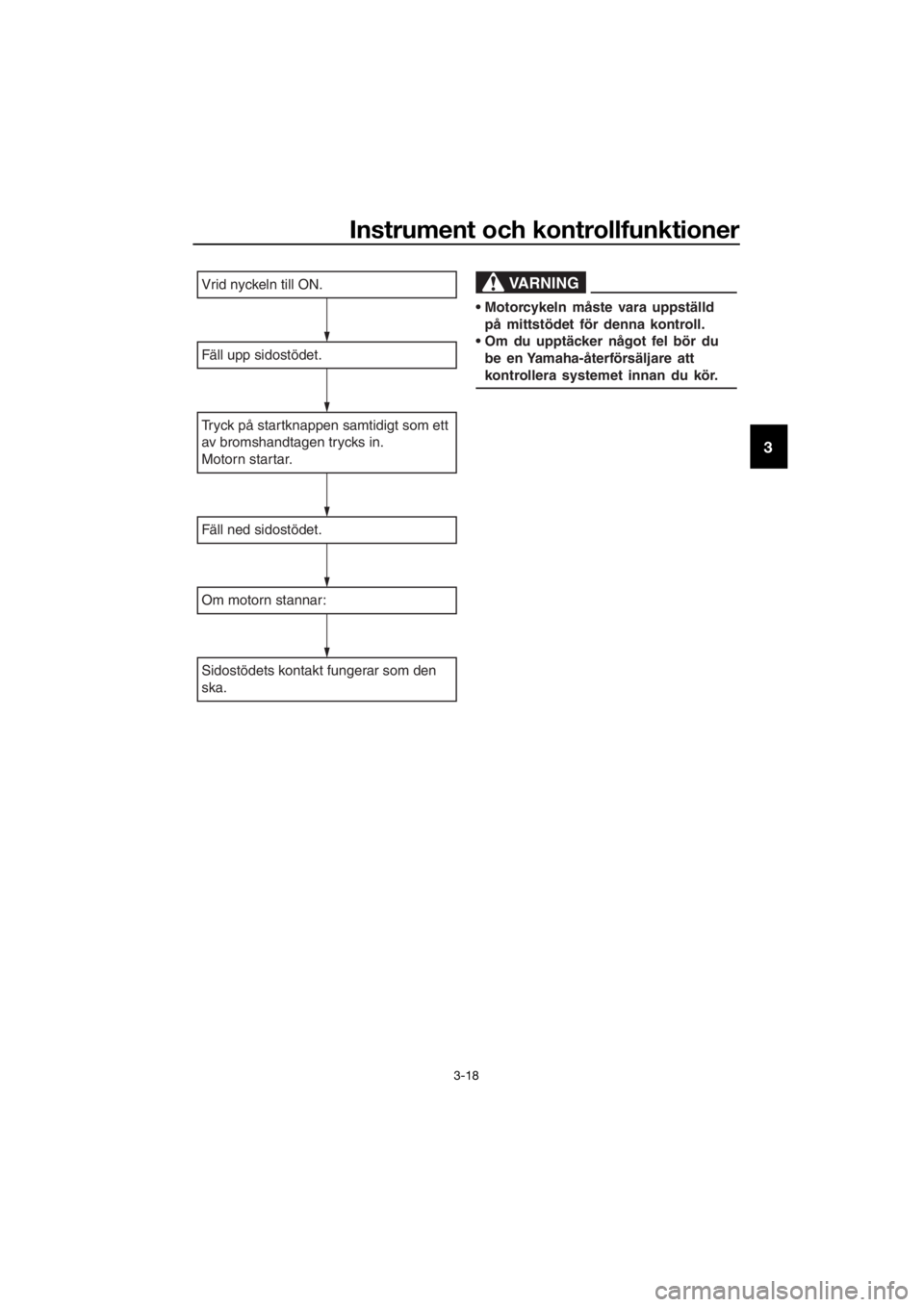

Vrid nyckeln till ON.
Fäll upp sidostödet.
Tryck på startknappen samtidigt som ett
av bromshandtagen trycks in.
Motorn startar.
Fäll ned sidostödet.
Om motorn stannar:
Sidostödets kontakt fungerar som den
ska.
VARNING
Motorcykeln måste vara uppställd på mittstödet för denna kontroll.
Om du upptäcker något fel bör du be en Yamaha-återförsäljare att
kontrollera systemet innan du kör.
UBV3M0M0.book Page 18 Thursday, October 20, 2016 11:42 AM

För din e gen säkerhet – kontroller före körnin g
4-1
4
MAU63440
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de
inspektions- och underhållsprocedurer samt scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egen domsskad or ökar om d u inte inspekterar och un der-
håller for donet på rätt sätt. Kör inte for donet om du stöter på nå gra prob lem. Låt en
Yamaha-återförsäljare se över for donet om ett prob lem inte kan åtgärdas me d pro-
ced urerna som beskrivs i d en här han dboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLERSIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte
är skadad, är igensatt eller har sprickor, och kontrollera
slanganslutningen. 3-13,
3-14
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt ni-
vå.
• Kontrollera om det läcker någon olja. 6-10
Olja i slutväxel • Kontrollera om det läcker någon olja. 6-12
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till
rätt nivå.
• Kontrollera om kylsystemet läcker. 6-13
Fram broms • Kontrollera funktionen.
• Om den känns mjuk eller fjäd
rar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-21,
6-22, 6-23
Bak broms • Kontrollera funktionen.
• Om den känns mjuk eller fjäd
rar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-21,
6-22, 6-23
Gashand tag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gas-
handtagets spel och smörja kabeln samt gashandtagets
mekanism. 6-18,
6-25
UBV3M0M0.book Page 1 Thursday, October 20, 2016 11:42 AM

För din e gen säkerhet – kontroller före körnin g
4-2
4
Regla geka blar • Kontrollera att det går mjukt.
•Smörj om det behövs. 6-25
Hjul och d äck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 6-19,
6-21
Bromshan dta g • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-26
Mittstö d, si dostöd • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 6-26
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordent-
ligt åtdragna.
• Dra åt om det behövs. —
Instrument, belysnin g,
si gnaler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Si dostöd ets kontakt • Kontrollera funktionen på avstängningssystemet för
tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som det ska. 3-17
ARTIKEL
KONTROLLERSIDAN
UBV3M0M0.book Page 2 Thursday, October 20, 2016 11:42 AM

Hantering och vikti ga punkter vi d körnin g
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant me d re gla gen kan
d u förlora kontrollen över for donet vilket
kan led a till en olycka eller personska-
d or.
MAU66721
Start av motorn
VIKTIGT
MCA10251
Se si dan 5-4 för information om inkör-
nin g av motorn innan d u tar fordonet i
d rift första gån gen.
För att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste si-
dostödet vara uppfällt.
Mer information finns på sidan 3-17.
1. Slå på huvudströmbrytaren. Varningslamporna för motorpro-
blem och kylvätsketemperatur
bör lysa i ett par sekunder för att
sedan slockna.
 ABS-varningslampan ska tändas
och lysa tills fordonet når en has-
tighet på 10 km/h (6 mi/h).
VIKTIGT
MCA15486
Om en varnin gslampa inte tänd s när
tän dnin gen slås på eller en varnin gslam-
pa fortsätter att lysa, ska du läsa si dan
3-3 an gåen de kontroll av kretsen för d en
varnin gslampan.
2. Vrid av gasen helt.
3. Tryck på startknappen när fram- eller
bakbromsen ansätts.
Om motorn inte startar direkt, släpp
startknappen och vänta några sekun-
der innan du försöker igen. Varje start-
försök bör göras så kort som möjligt
för att inte belasta batteriet för myck-
et. Låt inte startmotorn arbeta mer än
10 sekunder åt gången.
VIKTIGT
MCA11043
För att motorn ska hålla så läng e som
möjli gt b ör du und vika krafti ga accelera-
tioner så län ge som motorn är kall!
UBV3M0M0.book Page 1 Thursday, October 20, 2016 11:42 AM

Hantering och vikti ga punkter vid körning
5-2
5
MAU45093
Ivägkörnin g
1. Håll bakbromshandtaget intryckt med
vänster hand och ta tag i handtaget
med din högra hand och för slutligen
skotern av mittstödet.
2. Sitt grensle över sadeln och ställ in backspeglarna.
3. Sätt på blinkersen.
4. Kontrollera trafiksituationen och vrid
sedan gasen (höger handtag) sakta för
att köra iväg.
5. Stäng av blinkersen.
MAU16782
Acceleration och retard ation
Du kan variera hastigheten genom att vrida
på gashandtaget. För att öka hastigheten,
vrid gashandtaget i riktning (a). För att
minska hastigheten, vrid gashandtaget i
riktning (b).
1. Handtag
1
(b)
(a)
ZAUM0199
UBV3M0M0.book Page 2 Thursday, October 20, 2016 11:42 AM

Hantering och vikti ga punkter vi d körnin g
5-3
5
MAU16794
Inbromsnin g
VARNING
MWA10301
Undvik att b romsa hårt eller plöts-
li g t (speciellt om du lutar dig åt nå-
g on si da), eftersom skotern kan
sla dda eller välta.
 Järnvä gskorsnin gar, spårva gnss-
pår, järnplattor vi d väg arbeten och
b runnslock kan b li extremt hala när
d e är våta. Sakta därför ne d och kör
över dem försikti gt.
 Kom ihå g att det kan vara mycket
svårt att b romsa på vått vä gla g.
 Kör försikti gt i ne dförs backe efter-
som en in bromsnin g d å kan vara
mycket svårt.
1. Vrid av gasen helt.
2. Ansätt både frambroms och bak- broms samtidigt genom att dra in
bromshandtagen sakta.
MAU16821
Tips för att sänka b ränsleför-
b ruknin gen
Bränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
 Undvik höga varvtal under accelera-
tion.
 Undvik höga varvtal när motorn inte är
belastad.
 Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
UBV3M0M0.book Page 3 Thursday, October 20, 2016 11:42 AM

Hantering och vikti ga punkter vid körning
5-4
5
MAU16842
Inkörnin g av motorn
Den viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och 1600
km (1000 mi). Av denna anledning bör du
läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra t ill rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAUM2012
0–1000 km (0–600 mi)
Undvik att köra under längre tider över 1/3
gaspådrag. VIKTIGT: Efter 1000 km (600
mi) körnin g b ör du byta motorolja samt
olja i slutväxeln.
[MCA11662]
1000–1600 km (600–1000 mi)
Undvik att köra under längre tider över 1/2
gaspådrag.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA10271
Om det uppstår nå got prob lem me d mo-
torn und er inkörnin gsti den bör du ome-
d el bart ta kontakt me d en Yamaha-
återförsäljare som får kontrollera orsa-
ken.
MAU17214
Parkerin g
Vid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312
Eftersom motorn och av gasröret
kan bli mycket varma b ör du inte
parkera där fot gän gare eller barn
kan nu dda delarna och få bränn-
ska dor.
 Parkera inte i en backe eller på
mjukt un derla g eftersom for donet
d å kan välta, vilket ökar risken för
b ränsleläckor och b rand.
 Parkera inte i närheten av gräs eller
an dra material som kan fatta el d.
UBV3M0M0.book Page 4 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-1
6
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Unde rhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personska dor eller d ödsfall
när for donet un derhålls eller körs kan
öka om for donet inte sköts eller un der-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vi d for donsun derhåll.
VARNING
MWA15123
Stän g av motorn när un derhåll utförs om
inte annat an ges.
 När motorn är i gån g finns d et rörli-
g a delar i den där kropps delar eller
kläd er kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller bran d.
 Om motorn körs när und erhåll ut-
förs kan det led a till ö gonska dor,
b rännska dor, bran d eller kolmon-
oxi dför giftnin g – eventuellt me d
d ödlig ut gån g. Mer information om
kolmonoxi dför giftnin g finns på si-
d an 1-2.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
b roms belägg kan b li mycket varma un-
d er använ dning . Låt b romskomponen-
terna kallna innan du rör vi d d em för att
un dvika brännska dor.
UBV3M0M0.book Page 1 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-2
6
MAU39692
Ägarens verkty gssats
Ägarens verktygssats finns placerad under
sadeln. (Se sidan 3-15.)
Den serviceinformation som finns i denna
handbok och de verktyg som finns i äga-
rens verktygssats är till för att hjälpa dig un-
der arbeten med förebyggande skötsel och
vid mindre reparation er. Du kan emellertid
behöva ytterligare verktyg, som exempelvis
en momentnyckel, för att genomföra vissa
skötselarbeten på rätt sätt.
TIPS
Om du inte har tillgång till dessa verktyg el-
ler inte har tillräcklig erfarenhet för ett spe-
ciellt arbete, kan du be en Yamaha-
återförsäljare att utföra det åt dig.
1. Ägarens verktygssats
1
UBV3M0M0.book Page 2 Thursday, October 20, 2016 11:42 AM

Periodiskt un derhåll och justerin g
6-3
6
MAU71020
TIPS
De årli ga kontrollerna måste genomföras varje år, utom då en kilometer baserad
skötsel, eller för UK, en mileb aserad skötsel, g enomförs i stället.
 Från 30000 km (17500 mi) bör skötselinterv allen upprepas med början från 6000 km
(3500 mi).
 De punkter som är markerade med en asteri sk bör utföras av en Yamaha-återförsäl-
jare eftersom dessa punkter kräver användande av specialverktyg, data och tekniska
kunskaper.
MAU71060Ta bell över re gel bun den skötsel för emissionssystemet
NR. ARTIKEL
1 *Bränslele dning • Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor.
• Byt vid behov. √√√√√
2 *Tä n dstift • Kontrollera skicket.
• Justera gapet och rengör.
√√
•Byt ut. √√
3 *Ventilspel • Kontrollera och justera. √√√√
4 *Bränsleinsprutning • Kontrollera tomgångsvarvtalet. √√√√√√
5 *Av gassystem • Kontrollera om det finns läckor.
• Dra åt om det behövs.
• Byt packning vid behov. √√√√√X 1000 km
KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi MÄTARSTÄLLNING
ÅRLIG KONTROLL
1 6 12 18 24
0.6 3.5 7 10.5 14
UBV3M0M0.book Page 3 Thursday, October 20, 2016 11:42 AM
