Page 25 of 116

Système de clé intelligente
3-8
3
intelligente), le contacteur à clé peut être
tourné tant que le témoin du système de clé
intelligente est allumé (environ 4 secondes).
AVERTISSEMENT
FWA18720
Ne jamais tourner le contacteur à clé
vers “OFF”, “ ” ou “OPEN” lorsque le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle d u
véhicule et être la cause d’un acci dent.N.B.Ne pas appuyer de manière répétée sur le
bouton du contacteur à clé ou actionner ce
dernier de manière excessive (au-delà
d’une utilisation normale). Pour empêcher
tout endommagement du contacteur à clé,
le système de clé intelligente se désactive
temporairement et le témoin clignote. Dans
ce cas, attendre que le témoin cesse de cli-
gnoter, puis actionner le contacteur à clé.Les positions du contacteur à clé sont dé-
crites ci-après.
FAU76502
ON (marche)
Tous les circuits électriques sont alimentés
et le moteur peut être mis en marche.
Pour démarrer le véhicule1. Activer la clé intelligente et la placer
dans sa plage de fonctionnement.
2. Appuyer sur le bouton du contacteur à clé ; le témoin de la clé intelligente
s’allumera pendant environ 4 secon-
des.
3. Pendant que le témoin du système de
clé intelligente est allumé, positionner
le contacteur à clé sur “ON”. Tous les
clignotants clignotent deux fois et le
véhicule démarre.
N.B. Si la tension de la batterie du véhicule
est faible, les clignotants ne s’allu-
ment pas.
Voir “Mode d’urgence” à la page 9-38
pour des informations sur le démar-
rage du véhicule sans avoir recours à
la clé intelligente.
FAU76511
OFF (arrêt)
Tous les circuits électriques sont coupés.
Pour arrêter le moteur du véhicule1. Avec la clé intelligente activée et dans
sa plage de fonctionnement, position-
ner le contacteur à clé sur “OFF”.
2. Les clignotants s’allument une fois et le moteur du véhicule s’arrête.
1. Appuyer.
2. Tourner.1 2
1. Tourner.
1
UBBDF0F0.book Page 8 Monday, June 14, 2021 9:29 AM
Page 34 of 116

Commandes et instruments
6-1
6
FAU77123
Voyants et témoins d’alerte
FAU88900
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU88910
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU88712
Témoin de défaillance (MIL) “ ”
Ce témoin s’allume ou clignote lorsqu’un
problème est détecté au niveau du moteur
ou d’un autre système de commande du
véhicule. Dans ce cas, il convient de faire
vérifier le système embarqué de diagnostic
de pannes par un concessionnaire
Yamaha. Il est possible de contrôler le cir-
cuit électrique du témoin d’alerte en dé-
marrant le véhicule. Le témoin doit s’allu-
mer pendant quelques secondes, puis
s’éteindre. Si le témoin ne s’allume pas au
démarrage du véhicule ou s’il reste allumé,
il convient de faire contrôler le véhicule par
un concessionnaire Yamaha.ATTENTION
FCA26820
Si le MIL se met à clignoter, ré duire le ré-
gime du moteur pour éviter d’en domma-
ger le système d ’échappement.N.B.Le moteur est contrôlé avec précision par le
système de diagnostic embarqué pour dé-
tecter les détériorations et les défaillances du système de contrôle des émissions. Le
MIL peut par conséquent s’allumer ou cli-
gnoter en cas de modifications apportées
au véhicule, de manque d’entretien ou
d’utilisation excessive ou inappropriée du
véhicule. Pour prévenir cette situation, ob-
server les précautions suivantes :
Ne pas essayer de modifier le logiciel
du boîtier de commande du moteur.
Ne pas ajouter d’accessoires élec-
triques qui interfèrent avec la com-
mande du moteur.
Ne pas utiliser d’accessoires ou de
pièces de rechange tels que suspen-
sion, bougies, injecteurs, système
d’échappement, etc.
Ne pas modifier les spécifications de
la transmission (chaîne, pignons,
roues, pneus, etc.).
Ne pas retirer ou modifier le capteur
d’O2, le système d’admission d’air ou
les pièces de l’échappement (cataly-
seur ou EXUP, etc.).
Entretenir correctement la courroie
trapézoïdale et la courroie crantée de
transmission (pour les modèles équi-
pés).
Maintenir une pression de gonflage
correcte.
1. Témoin des clignotants gauches “ ”
2. Témoin de notification entrante “ ”
3. Témoin du système de régulation
antipatinage “ ”
4. Témoin d’alerte du système ABS “ ”
5. Témoin de feu de route “ ”
6. Témoin de défaillance “ ”
7. Témoin du système de mise en veille “ ”
8. Témoin du système de clé intelligente “ ”
9. Témoin d’appel entrant “ ”
10.Témoin des clignotants droits “ ”
4
110
5
6
7
8
23 9
UBBDF0F0.book Page 1 Monday, June 14, 2021 9:29 AM

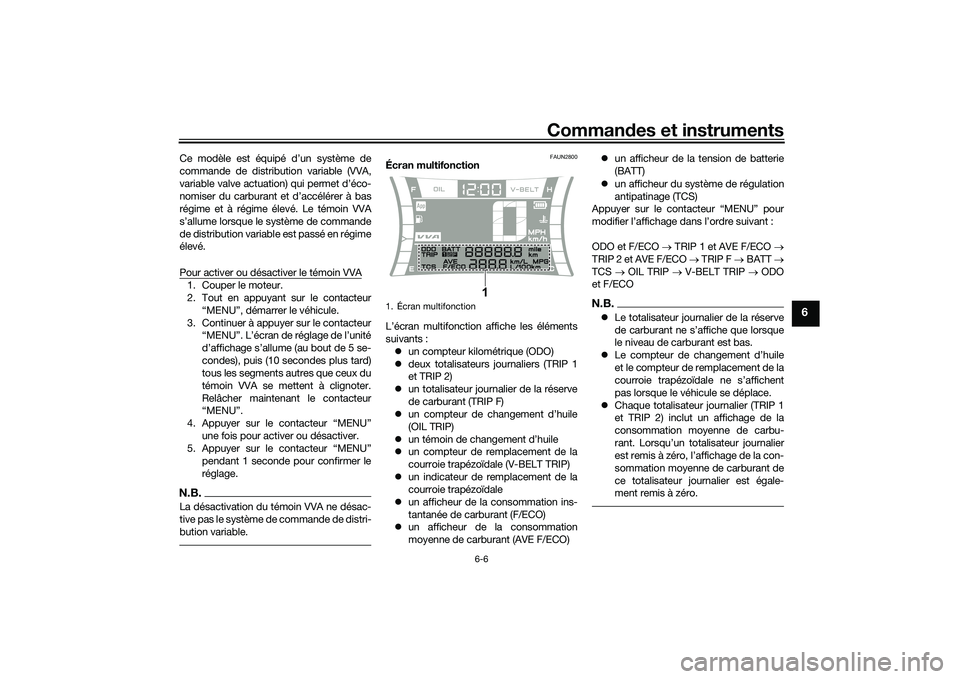

Page 39 of 116

Commandes et instruments
6-6
6
Ce modèle est équipé d’un système de
commande de distribution variable (VVA,
variable valve actuation) qui permet d’éco-
nomiser du carburant et d’accélérer à bas
régime et à régime élevé. Le témoin VVA
s’allume lorsque le système de commande
de distribution variable est passé en régime
élevé.
Pour activer ou désactiver le témoin VVA1. Couper le moteur.
2. Tout en appuyant sur le contacteur
“MENU”, démarrer le véhicule.
3. Continuer à appuyer sur le contacteur “MENU”. L’écran de réglage de l’unité
d’affichage s’allume (au bout de 5 se-
condes), puis (10 secondes plus tard)
tous les segments autres que ceux du
témoin VVA se me ttent à clignoter.
Relâcher maintenant le contacteur
“MENU”.
4. Appuyer sur le contacteur “MENU” une fois pour activer ou désactiver.
5. Appuyer sur le contacteur “MENU”
pendant 1 seconde pour confirmer le
réglage.N.B.La désactivation du témoin VVA ne désac-
tive pas le système de commande de distri-
bution variable.
FAUN2800
Écran multifonction
L’écran multifonction affiche les éléments
suivants : un compteur kilométrique (ODO)
deux totalisateurs journaliers (TRIP 1
et TRIP 2)
un totalisateur journalier de la réserve
de carburant (TRIP F)
un compteur de changement d’huile
(OIL TRIP)
un témoin de changement d’huile
un compteur de remplacement de la
courroie trapézoïdale (V-BELT TRIP)
un indicateur de remplacement de la
courroie trapézoïdale
un afficheur de la consommation ins-
tantanée de carburant (F/ECO)
un afficheur de la consommation
moyenne de carburant (AVE F/ECO)
un afficheur de la tension de batterie
(BATT)
un afficheur du système de régulation
antipatinage (TCS)
Appuyer sur le contacteur “MENU” pour
modifier l’affichage dans l’ordre suivant :
ODO et F/ECO TRIP 1 et AVE F/ECO
TRIP 2 et AVE F/ECO TRIP F BATT
TCS OIL TRIP V-BELT TRIP ODO
et F/ECO
N.B. Le totalisateur journalier de la réserve
de carburant ne s’affiche que lorsque
le niveau de carburant est bas.
Le compteur de changement d’huile
et le compteur de remplacement de la
courroie trapézoïdale ne s’affichent
pas lorsque le véhicule se déplace.
Chaque totalisateur journalier (TRIP 1
et TRIP 2) inclut un affichage de la
consommation moyenne de carbu-
rant. Lorsqu’un totalisateur journalier
est remis à zéro, l’affichage de la con-
sommation moyenne de carburant de
ce totalisateur journalier est égale-
ment remis à zéro.
1. Écran multifonction
1
UBBDF0F0.book Page 6 Monday, June 14, 2021 9:29 AM
Page 45 of 116

Commandes et instruments
6-12
6
FAU12952
Levier de frein arrièreLe levier de frein arrière se trouve sur la poi-
gnée gauche du guidon. Pour actionner le
frein arrière, tirer le levier vers la poignée.
FAU53142
Système ABSLe système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir aux leviers de frein.
Dans ce cas, continuer à utiliser les freins et
laisser le système ABS fonctionner ; ne pas
“pomper ” sur les freins au risque de réduire
l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cè de et de s’ad apter à la vitesse du trafic
même avec un système ABS. Le système ABS est plus efficace
sur des distances de freinage plus
longues.
Sur certaines surfaces (routes acci-
dentées ou recouvertes d e gra-
viers), un véhicule équipé du sys-
tème ABS peut requérir une
d istance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B. Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
claquement est audible à l’avant du
véhicule et une vibration est ressentie
au niveau des leviers de frein dès
qu’ils sont actionnés. Ces phéno-
mènes sont donc normaux et n’in-
diquent pas une défaillance.
Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires. Il convient donc
de s’adresser à un concessionnaire
Yamaha.
1. Levier de frein arrière1
UBBDF0F0.book Page 12 Monday, June 14, 2021 9:29 AM

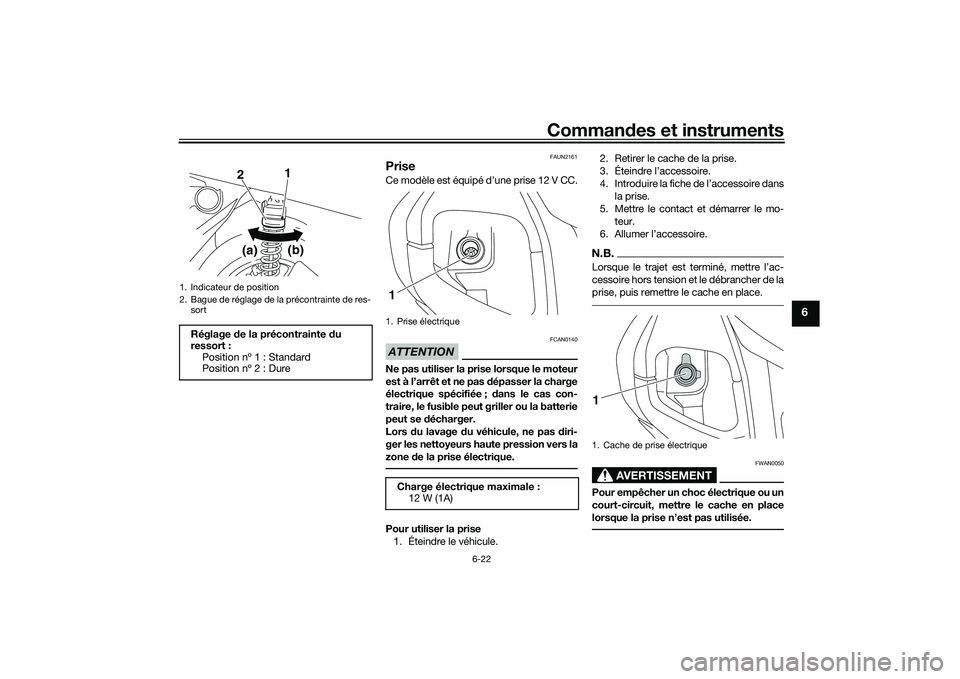

Page 55 of 116

Commandes et instruments
6-22
6
FAUN2161
Prise Ce modèle est équipé d’une prise 12 V CC.ATTENTION
FCAN0140
Ne pas utiliser la prise lorsque le moteur
est à l’arrêt et ne pas dépasser la charge
électrique spécifiée ; dans le cas con-
traire, le fusible peut griller ou la batterie
peut se décharger.
Lors du lavage du véhicule, ne pas d iri-
ger les nettoyeurs haute pression vers la
zone d e la prise électrique.Pour utiliser la prise
1. Éteindre le véhicule. 2. Retirer le cache de la prise.
3. Éteindre l’accessoire.
4. Introduire la fiche de l’accessoire dans
la prise.
5. Mettre le contact et démarrer le mo-
teur.
6. Allumer l’accessoire.
N.B.
cessoire hors tension et le débrancher de la
prise, puis remettre le cache en place.
AVERTISSEMENT
FWAN0050
Pour empêcher un choc électrique ou un
court-circuit, mettre le cache en place
lorsque la prise n’est pas utilisée.
1. Indicateur de position
2. Bague de réglage de la précontrainte de res- sortRéglage de la précontrainte du
ressort :
Position nº 1 : Standard
Position nº 2 : Dure
2 1
(a) (b)
1. Prise électrique
Charge électrique maximale :
12 W (1A)1
1. Cache de prise électrique1
UBBDF0F0.book Page 22 Monday, June 14, 2021 9:29 AM

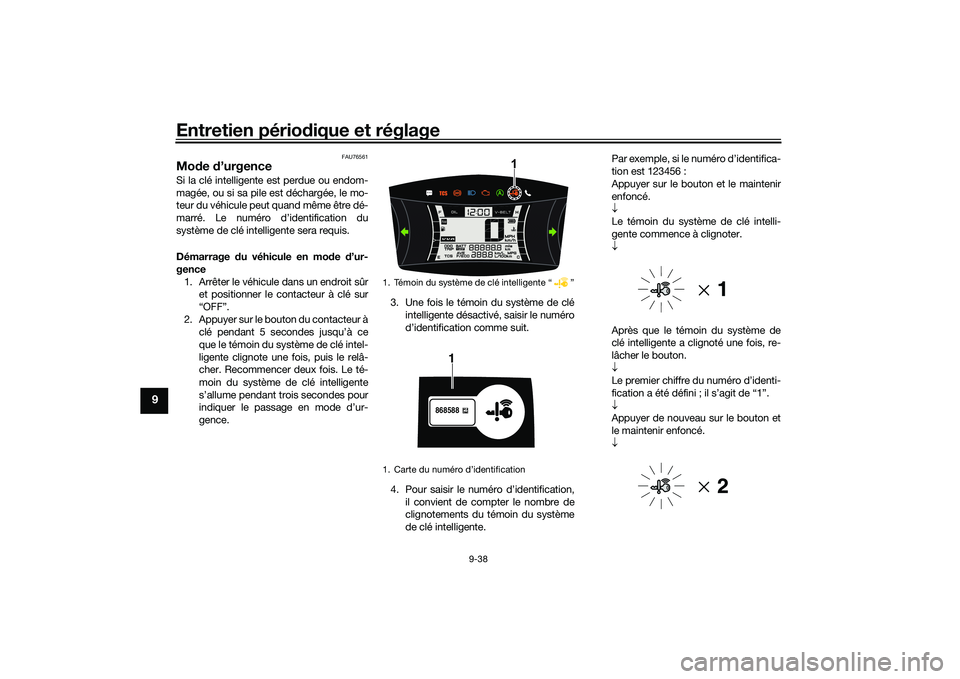

Page 102 of 116

Entretien périodique et réglage
9-38
9
FAU76561
Mod e d’urgence Si la clé intelligente est perdue ou endom-
magée, ou si sa pile est déchargée, le mo-
teur du véhicule peut quand même être dé-
marré. Le numéro d’identification du
système de clé intelligente sera requis.
Démarrage du véhicule en mo de d’ur-
gence 1. Arrêter le véhicule dans un endroit sûr et positionner le contacteur à clé sur
“OFF”.
2. Appuyer sur le bouton du contacteur à clé pendant 5 secondes jusqu’à ce
que le témoin du système de clé intel-
ligente clignote une fois, puis le relâ-
cher. Recommencer deux fois. Le té-
moin du système de clé intelligente
s’allume pendant trois secondes pour
indiquer le passage en mode d’ur-
gence. 3. Une fois le témoin du système de clé
intelligente désactivé, saisir le numéro
d’identification comme suit.
4. Pour saisir le numéro d’identification, il convient de compter le nombre de
clignotements du témoin du système
de clé intelligente. Par exemple, si le numéro d’identifica-
tion est 123456 :
Appuyer sur le bouton et le maintenir
enfoncé.
Le témoin du système de clé intelli-
gente commence à clignoter.
Après que le témoin du système de
clé intelligente a clignoté une fois, re-
lâcher le bouton.
Le premier chiffre du numéro d’identi-
fication a été défini ; il s’agit de “1”.
Appuyer de nouveau sur le bouton et
le maintenir enfoncé.
1. Témoin du système de clé intelligente “ ”
1. Carte du numéro d’identification
1
868588
1
UBBDF0F0.book Page 38 Monday, June 14, 2021 9:29 AM

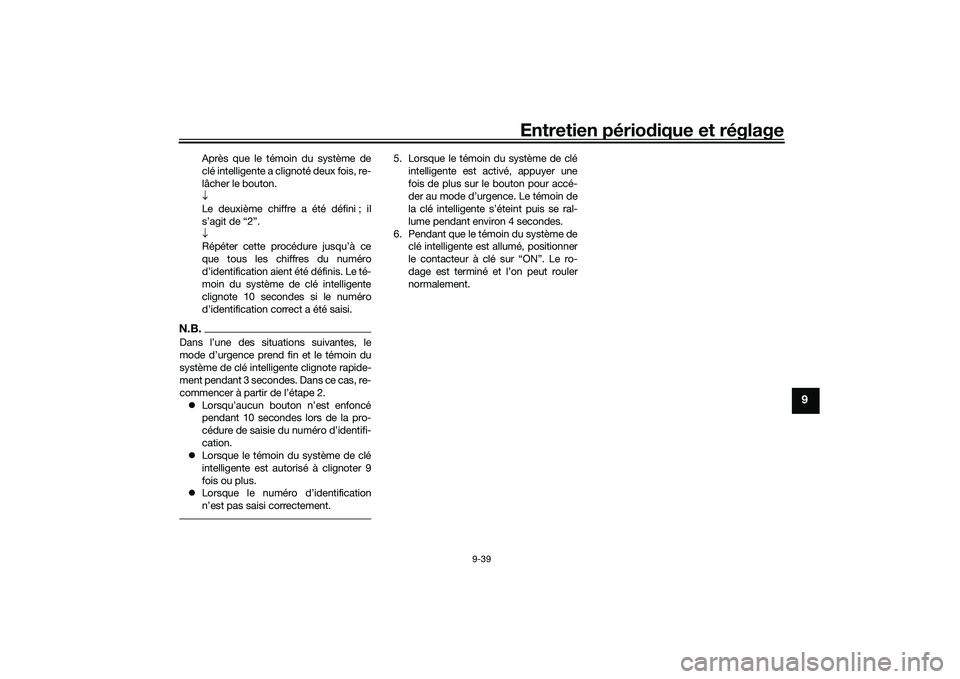

Page 103 of 116

Entretien périodique et réglage
9-39
9
Après que le témoin du système de
clé intelligente a clignoté deux fois, re-
lâcher le bouton.
Le deuxième chiffre a été défini ; il
s’agit de “2”.
Répéter cette procédure jusqu’à ce
que tous les chiffres du numéro
d’identification aient été définis. Le té-
moin du système de clé intelligente
clignote 10 secondes si le numéro
d’identification correct a été saisi.
N.B.
système de clé intelligente clignote rapide-
ment pendant 3 secondes. Dans ce cas, re-
Lorsqu’aucun bouton n’est enfoncé
pendant 10 secondes lors de la pro-
cédure de saisie du numéro d’identifi-
cation.
Lorsque le témoin du système de clé
intelligente est autorisé à clignoter 9
fois ou plus.
Lorsque le numéro d’identification
n’est pas saisi correctement.
5. Lorsque le témoin du système de clé
intelligente est activé, appuyer une
fois de plus sur le bouton pour accé-
der au mode d’urgence. Le témoin de
la clé intelligente s’éteint puis se ral-
lume pendant environ 4 secondes.
6. Pendant que le témoin du système de clé intelligente est allumé, positionner
le contacteur à clé sur “ON”. Le ro-
dage est terminé et l’on peut rouler
normalement.
UBBDF0F0.book Page 39 Monday, June 14, 2021 9:29 AM

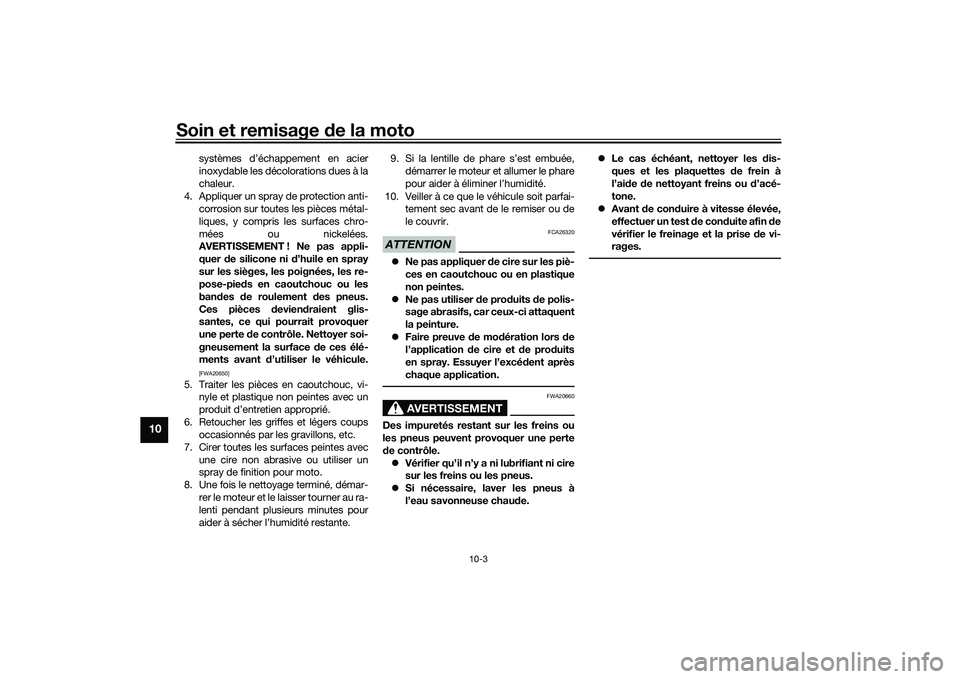

Page 106 of 116

Soin et remisage de la moto
10-3
10
systèmes d’échappement en acier
inoxydable les décolorations dues à la
chaleur.
4. Appliquer un spray de protection anti- corrosion sur toutes les pièces métal-
liques, y compris les surfaces chro-
mées ou nickelées.
AVERTISSEMENT ! Ne pas appli-
quer de silicone ni d ’huile en spray
sur les sièges, les poignées, les re-
pose-pie ds en caoutchouc ou les
ban des de roulement des pneus.
Ces pièces devien draient glis-
santes, ce qui pourrait provoquer
une perte d e contrôle. Nettoyer soi-
gneusement la surface de ces élé-
ments avant d’utiliser le véhicule.[FWA20650]
5. Traiter les pièces en caoutchouc, vi-
nyle et plastique non peintes avec un
produit d’entretien approprié.
6. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
7. Cirer toutes les surfaces peintes avec une cire non abrasive ou utiliser un
spray de finition pour moto.
8. Une fois le nettoyage terminé, démar- rer le moteur et le laisser tourner au ra-
lenti pendant plusieurs minutes pour
aider à sécher l’humidité restante. 9. Si la lentille de phare s’est embuée,
démarrer le moteur et allumer le phare
pour aider à éliminer l’humidité.
10. Veiller à ce que le véhicule soit parfai- tement sec avant de le remiser ou de
le couvrir.
ATTENTION
FCA26320
Ne pas appliquer de cire sur les piè-
ces en caoutchouc ou en plastique
non peintes.
Ne pas utiliser de pro duits de polis-
sage abrasifs, car ceux-ci attaquent
la peinture.
Faire preuve d e modération lors d e
l’application de cire et d e produits
en spray. Essuyer l’excé dent après
chaque application.
AVERTISSEMENT
FWA20660
Des impuretés restant sur les freins ou
les pneus peuvent provoquer une perte
d e contrôle.
Vérifier qu’il n’y a ni lubrifiant ni cire
sur les freins ou les pneus.
Si nécessaire, laver les pneus à
l’eau savonneuse chau de.
Le cas échéant, nettoyer les dis-
ques et les plaquettes de frein à
l’ai de de nettoyant freins ou d’acé-
tone.
Avant de con duire à vitesse élevée,
effectuer un test de con duite afin d e
vérifier le freinage et la prise d e vi-
rages.
UBBDF0F0.book Page 3 Monday, June 14, 2021 9:29 AM

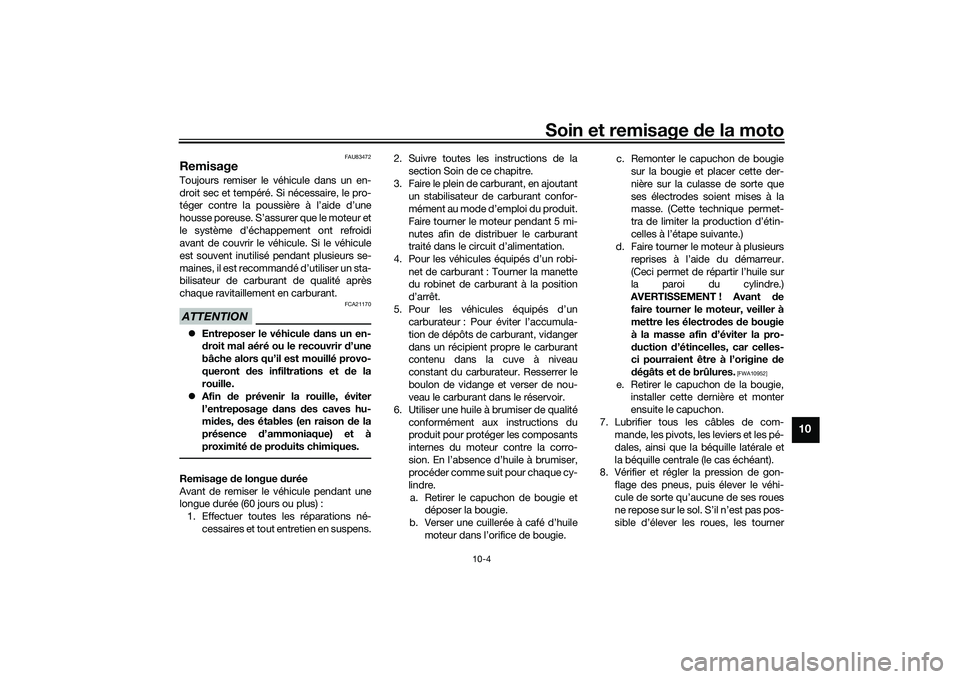

Page 107 of 116

Soin et remisage de la moto
10-4
10
FAU83472
RemisageToujours remiser le véhicule dans un en-
droit sec et tempéré. Si nécessaire, le pro-
téger contre la poussière à l’aide d’une
housse poreuse. S’assurer que le moteur et
le système d’échappement ont refroidi
avant de couvrir le véhicule. Si le véhicule
est souvent inutilisé pendant plusieurs se-
maines, il est recommandé d’utiliser un sta-
bilisateur de carburant de qualité après
chaque ravitaillement en carburant.ATTENTION
FCA21170
Entreposer le véhicule d ans un en-
d roit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mi des, des étables (en raison d e la
présence d’ammoniaque) et à
proximité d e produits chimiques.Remisage de longue durée
Avant de remiser le véhicule pendant une
longue durée (60 jours ou plus) : 1. Effectuer toutes les réparations né- cessaires et tout entretien en suspens. 2. Suivre toutes les instructions de la
section Soin de ce chapitre.
3. Faire le plein de carburant, en ajoutant un stabilisateur de carburant confor-
mément au mode d’emploi du produit.
Faire tourner le moteur pendant 5 mi-
nutes afin de distribuer le carburant
traité dans le circuit d’alimentation.
4. Pour les véhicules équipés d’un robi- net de carburant : Tourner la manette
du robinet de carburant à la position
d’arrêt.
5. Pour les véhicules équipés d’un carburateur : Pour éviter l’accumula-
tion de dépôts de carburant, vidanger
dans un récipient propre le carburant
contenu dans la cuve à niveau
constant du carburateur. Resserrer le
boulon de vidange et verser de nou-
veau le carburant dans le réservoir.
6. Utiliser une huile à brumiser de qualité conformément aux instructions du
produit pour protéger les composants
internes du moteur contre la corro-
sion. En l’absence d’huile à brumiser,
procéder comme suit pour chaque cy-
lindre.a. Retirer le capuchon de bougie et déposer la bougie.
b. Verser une cuillerée à café d’huile moteur dans l’orifice de bougie. c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
AVERTISSEMENT ! Avant d e
faire tourner le moteur, veiller à
mettre les électro des de bougie
à la masse afin d’éviter la pro-
d uction d’étincelles, car celles-
ci pourraient être à l’origine de
d égâts et de brûlures.
[FWA10952]
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
7. Lubrifier tous les câbles de com- mande, les pivots, les leviers et les pé-
dales, ainsi que la béquille latérale et
la béquille centrale (le cas échéant).
8. Vérifier et régler la pression de gon-
flage des pneus, puis élever le véhi-
cule de sorte qu’aucune de ses roues
ne repose sur le sol. S’il n’est pas pos-
sible d’élever les roues, les tourner
UBBDF0F0.book Page 4 Monday, June 14, 2021 9:29 AM
Page 109 of 116

Caractéristiques
11-1
11
Dimensions:Longueur hors tout:1935 mm (76.2 in)
Largeur hors tout:
740 mm (29.1 in)
Hauteur hors tout: 1160 mm (45.7 in)
Hauteur de la selle: 765 mm (30.1 in)
Empattement:
1340 mm (52.8 in)
Garde au sol: 125 mm (4.92 in)
Rayon de braquage minimum: 2.0 m (6.56 ft)Poi ds:Poids à vide:
131 kg (289 lb)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de commande des soupapes: Simple ACT
Nombre de cylindres:
Monocylindre
Cylindrée: 155 cm3
Alésage course:
58.0 58.7 mm (2.28 2.31 in)
Système de démarrage:
Démarreur électrique
Huile moteur:Marque recommandée :
Viscosités SAE:10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA ou MB
Quantité d’huile moteur: Changement d’huile:0.90 L (0.95 US qt, 0.79 Imp.qt)Huile de transmission finale:Type:
Huile moteur SAE 10W-40 de type SG et
au-delà
Quantité:
0.10 L (0.11 US qt, 0.09 Imp.qt)Quantité de liqui de de refroi dissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.13 L (0.14 US qt, 0.11 Imp.qt)
Radiateur (circuit compris): 0.46 L (0.49 US qt, 0.40 Imp.qt)Carburant:Carburant recommandé :Essence sans plomb (E10 acceptable)
Indice d’octane (RON) : 90
Capacité du réservoir:
7.1 L (1.9 US gal, 1.6 Imp.gal) Quantité de la réserve:
1.7 L (0.45 US gal, 0.37 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:B2T1Pneu avant:Type: Sans chambre (Tubeless)
Taille: 110/70-13M/C 48P
Fabricant/modèle:
DUNLOP/SCOOT SMART LPneu arrière:Type: Sans chambre (Tubeless)
Taille:
130/70-13M/C 63P
Fabricant/modèle: DUNLOP/SCOOT SMART LCharge:Charge maximale:
167 kg (368 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Frein avant:Type:
Frein hydraulique monodisqueFrein arrière:Type:Frein hydraulique monodisqueSuspension avant:Type:Fourche télescopique
UBBDF0F0.book Page 1 Monday, June 14, 2021 9:29 AM
