YAMAHA NMAX 155 2021 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2021, Model line: NMAX 155, Model: YAMAHA NMAX 155 2021Pages: 114, PDF Dimensioni: 11.01 MB
Page 1 of 114
DIC183
GPD155-A
13Indice analitico
1
2
3
4
5
6
7
8
9
10
11
12
USO E MANUTENZIONE
MOTOCICLO
Leggere attentamente questo
manuale prima di utilizzare
questo veicolo.
Informazioni per I consumatoriCaratteristiche tecniche
Pulizia e rimessaggio del veicolo
Per la vostra sicurezza – controlli prima
dell’utilizzo
Funzionamento e valutazioni importanti per la guidaFunzioni speciali
Strumento e funzioni di controllo Descrizione
Sistema smart key
Informazioni di sicurezza
Manutenzione e regolazione periodiche
[Italian (H)]
Sistema Stop and Start
BBD-F8199-H0
Page 2 of 114

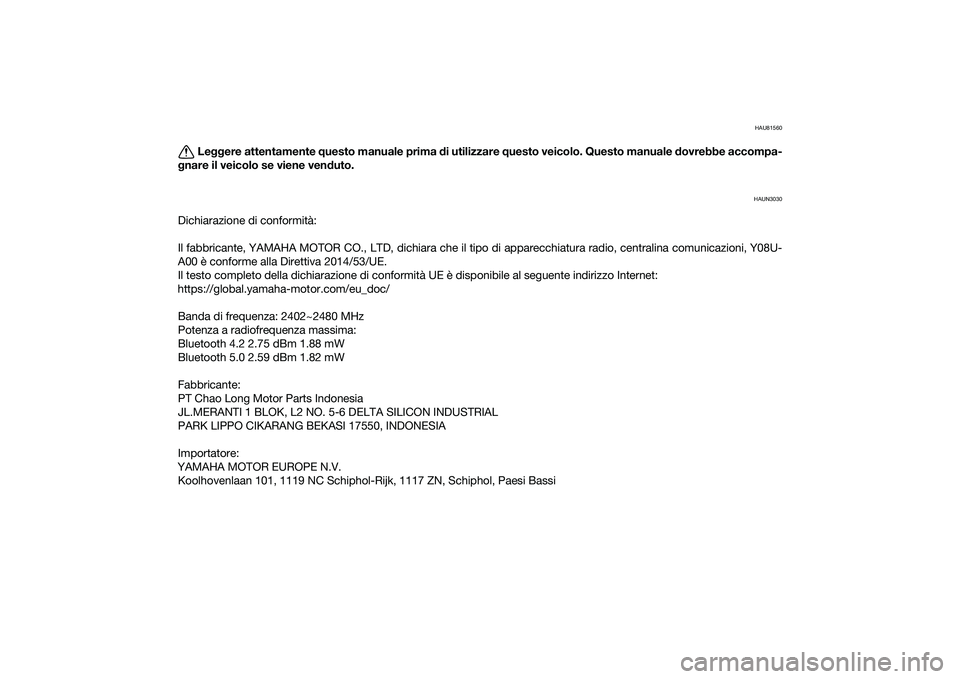

HAU81560
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
g nare il veicolo se viene ven duto.
HAUN3030
Dichiarazione di conformità:
Il fabbricante, YAMAHA MOTOR CO., LTD, dichiara che il tipo di apparecchiatura radio, centralina comunicazioni, Y08U-
A00 è conforme alla Direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
https://global.yamaha-motor.com/eu_doc/
Banda di frequenza: 2402~2480 MHz
Potenza a radiofrequenza massima:
Bluetooth 4.2 2.75 dBm 1.88 mW
Bluetooth 5.0 2.59 dBm 1.82 mW
Fabbricante:
PT Chao Long Motor Parts Indonesia
JL.MERANTI 1 BLOK, L2 NO. 5-6 DELTA SILICON INDUSTRIAL
PARK LIPPO CIKARANG BEKASI 17550, INDONESIA
Importatore:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Paesi BassiUBBDH0H0.book Page 1 Monday, June 14, 2021 9:57 AM
Page 3 of 114

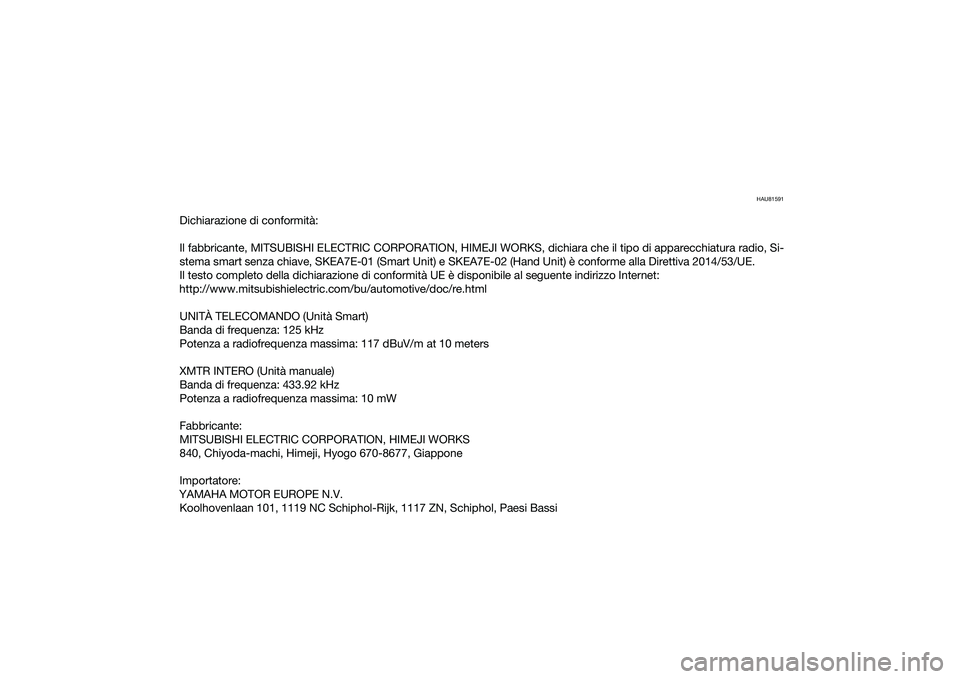

HAU81591
Dichiarazione di conformità:
Il fabbricante, MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS, dichiara che il tipo di apparecchiatura radio, Si-
stema smart senza chiave, SKEA7E-01 (Smart Unit) e SKEA7E-02 (Hand Unit) è conforme alla Direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
http://www.mitsubishielectric.com/bu/automotive/doc/re.html
UNITÀ TELECOMANDO (Unità Smart)
Banda di frequenza: 125 kHz
Potenza a radiofrequenza massima: 117 dBuV/m at 10 meters
XMTR INTERO (Unità manuale)
Banda di frequenza: 433.92 kHz
Potenza a radiofrequenza massima: 10 mW
Fabbricante:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Giappone
Importatore:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Paesi Bassi
UBBDH0H0.book Page 2 Monday, June 14, 2021 9:57 AM
Page 4 of 114
UBBDH0H0.book Page 3 Monday, June 14, 2021 9:57 AM
Page 5 of 114
Introduzione
HAU10103
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del GPD155-A, potrete avvale rvi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella prog etta-
zione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affid abilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che il vostro GPD155-A offre. Il Libretto uso e
manutenzione non fornisce solo istruzioni su l funzionamento, la verifica e la manutenzione del vostro motociclo, ma indica anch e come
salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cos a.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qu alità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla d ata della
sua pubblicazione, è possibile che capiti di rilevare delle liev i difformità tra il motociclo e quanto descritto nel manuale. In caso di altre
questioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA10032
Si pre ga di le ggere questo libretto per intero e attentamente prima di utilizzare q uesto motociclo.
UBBDH0H0.book Page 1 Monday, June 14, 2021 9:57 AM
Page 6 of 114

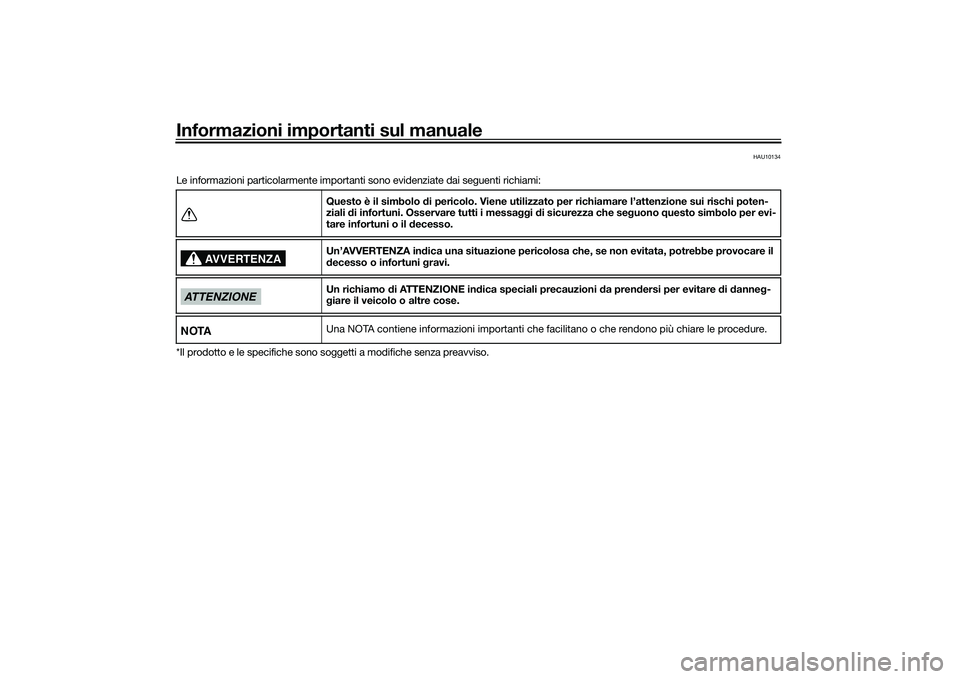

Informazioni importanti sul manuale
HAU10134
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.Questo è il simbolo
di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messa ggi d i sicurezza che se guono questo simbolo per evi-
tare infortuni o il decesso.
Un’AVVERTENZA in dica una situazione pericolosa che, se non evitata, potrebbe provocare il
d ecesso o infortuni g ravi.
Un richiamo d i ATTENZIONE in dica speciali precauzioni da pren dersi per evitare di d anneg -
g iare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
UBBDH0H0.book Page 1 Monday, June 14, 2021 9:57 AM
Page 7 of 114

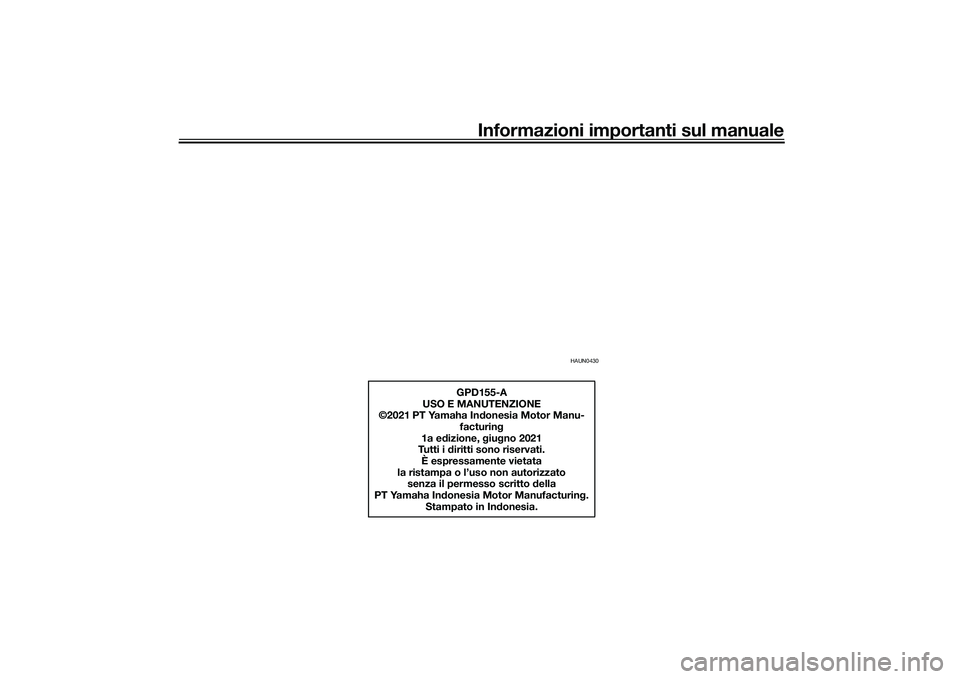

Informazioni importanti sul manuale
HAUN0430
GPD155-A
USO E MANUTENZIONE
©2021 PT Yamaha In donesia Motor Manu-
facturin g
1a e dizione, giu gno 2021
Tutti i d iritti sono riservati.
È espressamente vietata
la ristampa o l’uso non autorizzato senza il permesso scritto della
PT Yamaha In donesia Motor Manufacturin g.
Stampato in In donesia.
UBBDH0H0.book Page 2 Monday, June 14, 2021 9:57 AM
Page 8 of 114
IndiceInformazioni di sicurezza ................ 1-1
Ulteriori consigli per una guida sicura................................. 1-5
Descrizione ....................................... 2-1
Vista da sinistra .............................. 2-1
Vista da destra................................ 2-2
Comandi e strumentazione ............ 2-3
Sistema smart key .......................... 3-1
Sistema smart key .......................... 3-1
Raggio d’azione del sistema
smart key .................................... 3-2
Modo di impiego di smart key
e chiavi meccaniche.................... 3-3
Smart key ....................................... 3-4
Sostituzione della batteria della smart key ............................ 3-6
Blocchetto accensione ................... 3-7
Sistema Stop an d Start ................... 4-1
Sistema Stop and Start .................. 4-1
Funzionamento del sistema Stop and Start ............................. 4-1
Funzioni speciali .............................. 5-1
CCU (Communication Control Unit) ................................ 5-1 Strumento e funzioni
di controllo .... 6-1
Spie di segnalazione e di avvertimento ......................... 6-1
Strumento multifunzione ................. 6-3
Interruttori manubrio ..................... 6-10
Leva freno anteriore ...................... 6-11
Leva freno posteriore .................... 6-11
ABS ............................................... 6-12
Sistema di controllo della trazione ............................. 6-13
Tappo serbatoio carburante ......... 6-15
Carburante .................................... 6-16
Tubo di troppopieno del serbatoio carburante ................. 6-17
Convertitore catalitico ................... 6-18
Sella .............................................. 6-18
Portacaschi ................................... 6-19
Vani portaoggetti........................... 6-19
Regolazione degli assiemi ammortizzatori ........................... 6-21
Presa di corrente........................... 6-21
Cavalletto laterale ......................... 6-22
Sistema d’interruzione circuito accensione.................... 6-23
Per la vostra sicurezza – controlli
prima d ell’utilizzo .............................. 7-1
Funzionamento e valutazioni
importanti per la g uida ..................... 8-1
Rodaggio......................................... 8-1 Avviare il motore ............................. 8-2
Avvio del mezzo.............................. 8-2
Accelerazione e decelerazione ....... 8-3
Frenatura ........................................ 8-3
Consigli per ridurre il consumo
del carburante ............................. 8-3
Parcheggio .................................... 8-4
Manutenzione e re golazione
perio diche ......................................... 9-1
Kit attrezzi ....................................... 9-1
Tabella di manutenzione
periodica per il sistema
di controllo emissioni .................. 9-2
Tabella manutenzione generale e lubrificazione ............................ 9-3
Rimozione ed installazione
dei pannelli .................................. 9-7
Controllo della candela ................... 9-9
Filtro a carboni attivi ..................... 9-11
Olio motore e filtro olio ................. 9-11
Perché Yamalube ......................... 9-13
Olio trasmissione finale................. 9-13
Liquido refrigerante ...................... 9-14
Elementi filtranti del filtro aria e del carter cinghia
trapezoidale............................... 9-16
Controllo del gioco della manopola acceleratore ............. 9-18
Gioco valvole ................................ 9-19
Pneumatici .................................... 9-19UBBDH0H0.book Page 1 Monday, June 14, 2021 9:57 AM
Page 9 of 114

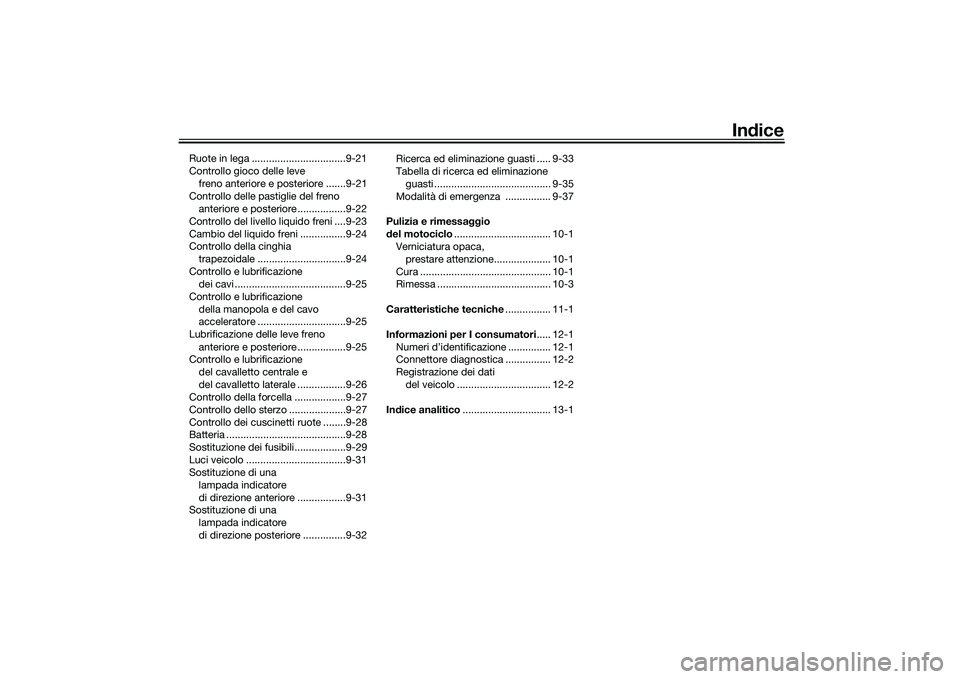

Indice
Ruote in lega .................................9-21
Controllo gioco delle leve
freno anteriore e posteriore .......9-21
Controllo delle pastiglie del freno anteriore e posteriore .................9-22
Controllo del livello liquido freni ....9-23
Cambio del liquido freni ................9-24
Controllo della cinghia trapezoidale ...............................9-24
Controllo e lubrificazione dei cavi .......................................9-25
Controllo e lubrificazione della manopola e del cavo
acceleratore ...............................9-25
Lubrificazione delle leve freno anteriore e posteriore .................9-25
Controllo e lubrificazione
del cavalletto centrale e
del cavalletto laterale .................9-26
Controllo della forcella ..................9-27
Controllo dello sterzo ....................9-27
Controllo dei cuscinetti ruote ........9-28
Batteria ..........................................9-28
Sostituzione dei fusibili..................9-29
Luci veicolo ...................................9-31
Sostituzione di una
lampada indicatore
di direzione anteriore .................9-31
Sostituzione di una
lampada indicatore
di direzione posteriore ...............9-32 Ricerca ed eliminazione guasti ..... 9-33
Tabella di ricerca ed eliminazione
guasti ......................................... 9-35
Modalità di emergenza ................ 9-37
Pulizia e rimessagg io
d el motociclo .................................. 10-1
Verniciatura opaca,
prestare attenzione.................... 10-1
Cura .............................................. 10-1
Rimessa ........................................ 10-3
Caratteristiche tecniche ................ 11-1
Informazioni per I consumatori ..... 12-1
Numeri d’identificazione ............... 12-1
Connettore diagnostica ................ 12-2
Registrazione dei dati del veicolo ................................. 12-2
In dice analitico ............................... 13-1
UBBDH0H0.book Page 2 Monday, June 14, 2021 9:57 AM
Page 10 of 114
1-1
1

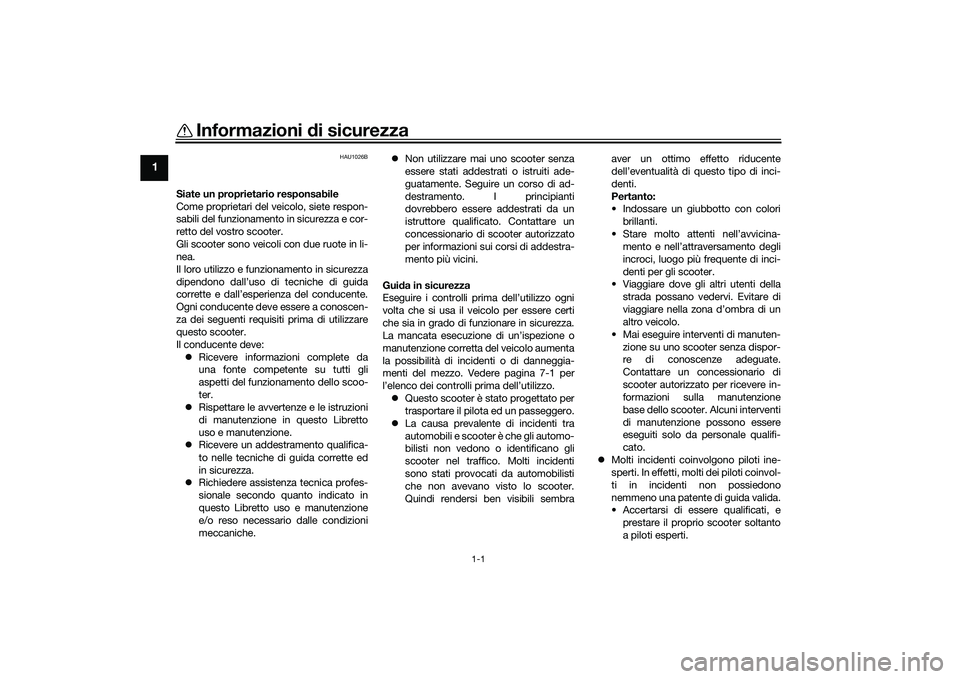

Informazioni di sicurezza
HAU1026B
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento dello scoo-
ter.
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto
uso e manutenzione.
Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.
Non utilizzare mai uno scooter senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti
dovrebbero essere addestrati da un
istruttore qualificato. Contattare un
concessionario di scooter autorizzato
per informazioni sui corsi di addestra-
mento più vicini.
Gui da in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 7-1 per
l’elenco dei controlli prima dell’utilizzo.
Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.
La causa prevalente di incidenti tra
automobili e scooter è che gli automo-
bilisti non vedono o identificano gli
scooter nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto lo scooter.
Quindi rendersi ben visibili sembra aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina- mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
• Mai eseguire interventi di manuten- zione su uno scooter senza dispor-
re di conoscenze adeguate.
Contattare un concessionario di
scooter autorizzato per ricevere in-
formazioni sulla manutenzione
base dello scooter. Alcuni interventi
di manutenzione possono essere
eseguiti solo da personale qualifi-
cato.
Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvol-
ti in incidenti non possiedono
nemmeno una patente di guida valida.
• Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto
a piloti esperti.UBBDH0H0.book Page 1 Monday, June 14, 2021 9:57 AM
