WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
6-4
6
GAU40722
Parken Zum Parken den Motor abstellen und den
Kraftstoffhahn auf “S” (Stopp) stellen.
WARNUNG
GWA10311
●
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
●
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
●
Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
U5PG8BG0.book Page 4 Friday, June 22, 2012 10:22 AM
Page 42 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-1
7
GAU17244
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände, ge-
ographischem Einsatzort und persönlicher
Fahrweise müssen die Wartungsintervalle
möglicherweise verkürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der Be-
nutzung des Fahrzeugs. Wenn Sie nicht
mit der Fahrzeugwartung vertraut sind,
beauftragen Sie einen Yamaha-Händler
mit der Wartung.
WARNUNG
GWA15122
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.●
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
●
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 2-2.WARNUNG
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17302
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese Ser-
vicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.
U5PG8BG0.book Page 1 Friday, June 22, 2012 10:22 AM
Page 43 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-2
7
GAU17311
Bordwerkzeug Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-
führen.
U5PG8BG0.book Page 2 Friday, June 22, 2012 10:22 AM
Page 44 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-3
7
GAU41742

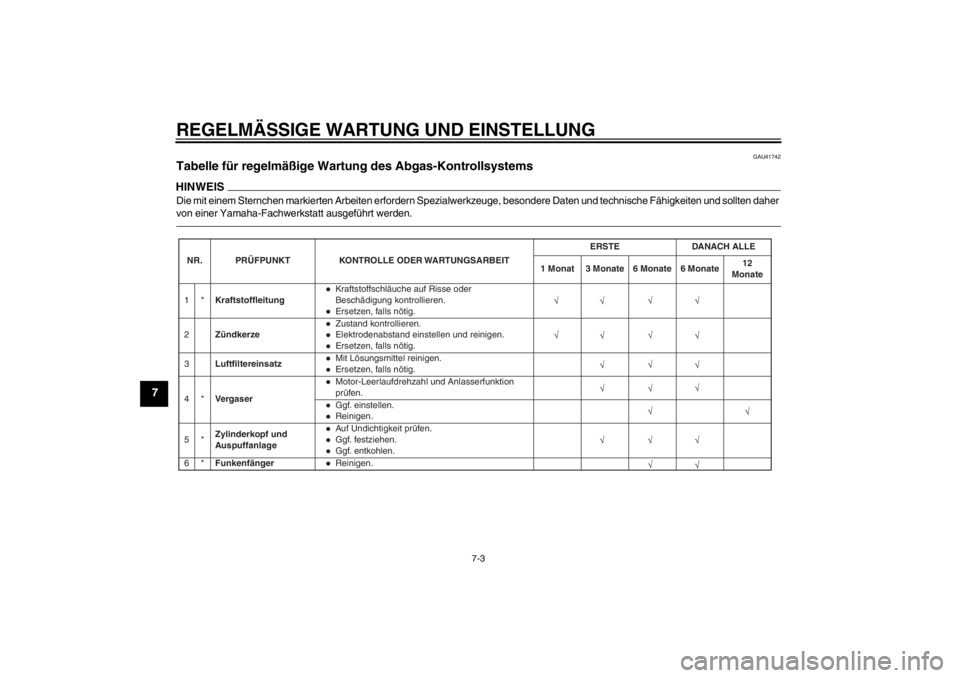

Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems HINWEISDie mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher
von einer Yamaha-Fachwerkstatt ausgeführt werden.NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT ERSTE
DANACH ALLE
1 Monat 3 Monate 6 Monate 6 Monate 12
Monate
1* Kraftstof eitung
Kraftstoffschläuche auf Risse oder
Beschädigung kontrollieren.Ersetzen, falls nötig.
2 ZündkerzeZustand kontrollieren.Elektrodenabstand einstellen und reinigen.Ersetzen, falls nötig.
3 Luft ltereinsatzMit Lösungsmittel reinigen.Ersetzen, falls nötig.
4* VergaserMotor-Leerlaufdrehzahl und Anlasserfunktion
prüfen.Ggf. einstellen.Reinigen.
5* Zylinderkopf und
AuspuffanlageAuf Undichtigkeit prüfen.Ggf. festziehen.Ggf. entkohlen.
6* FunkenfängerReinigen.
U5PG8BG0.book Page 3 Friday, June 22, 2012 10:22 AM
Page 45 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-4
7
GAU41757

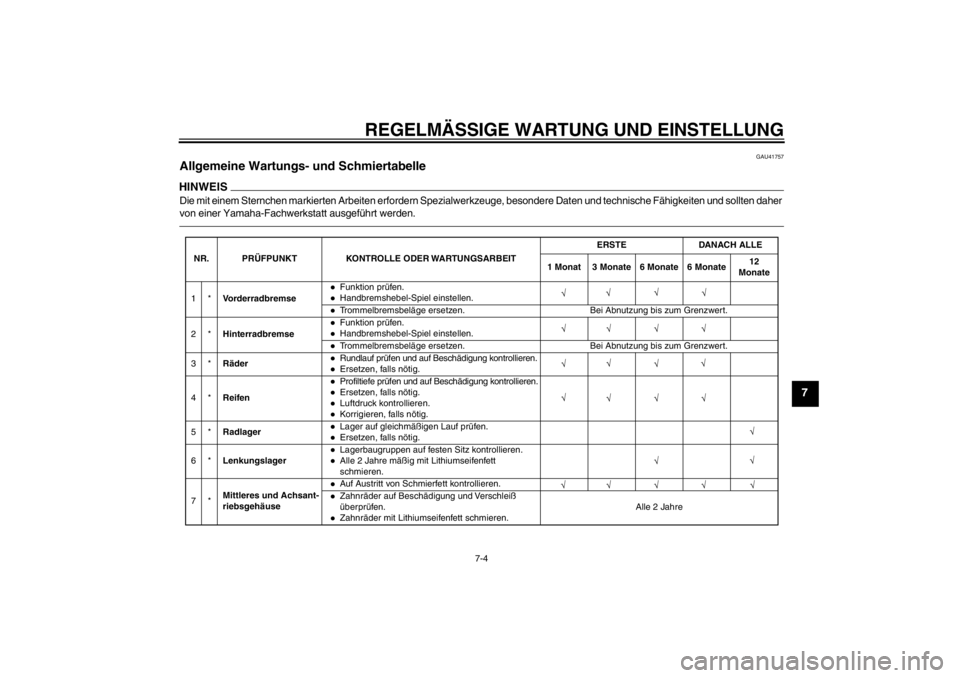

Allgemeine Wartungs- und Schmiertabelle HINWEISDie mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher
von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT ERSTE
DANACH ALLE
1 Monat 3 Monate 6 Monate 6 Monate 12
Monate
1* Vorderradbremse
Funktion prüfen.Handbremshebel-Spiel einstellen.Trommelbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert.
2* HinterradbremseFunktion prüfen.Handbremshebel-Spiel einstellen.Trommelbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert.
3* RäderRundlauf prüfen und auf Beschädigung kontrollieren.Ersetzen, falls nötig.
4* ReifenProfiltiefe prüfen und auf Beschädigung kontrollieren.Ersetzen, falls nötig.Luftdruck kontrollieren.Korrigieren, falls nötig.
5* RadlagerLager auf gleichmäßigen Lauf prüfen.Ersetzen, falls nötig.
6* LenkungslagerLagerbaugruppen auf festen Sitz kontrollieren.Alle 2 Jahre mäßig mit Lithiumseifenfett
schmieren.
7*Mittleres und Achsant-
riebsgehäuse
Auf Austritt von Schmierfett kontrollieren.Zahnräder auf Beschädigung und Verschleiß
überprüfen.Zahnräder mit Lithiumseifenfett schmieren. Alle 2 Jahre
U5PG8BG0.book Page 4 Friday, June 22, 2012 10:22 AM
Page 46 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-5
7

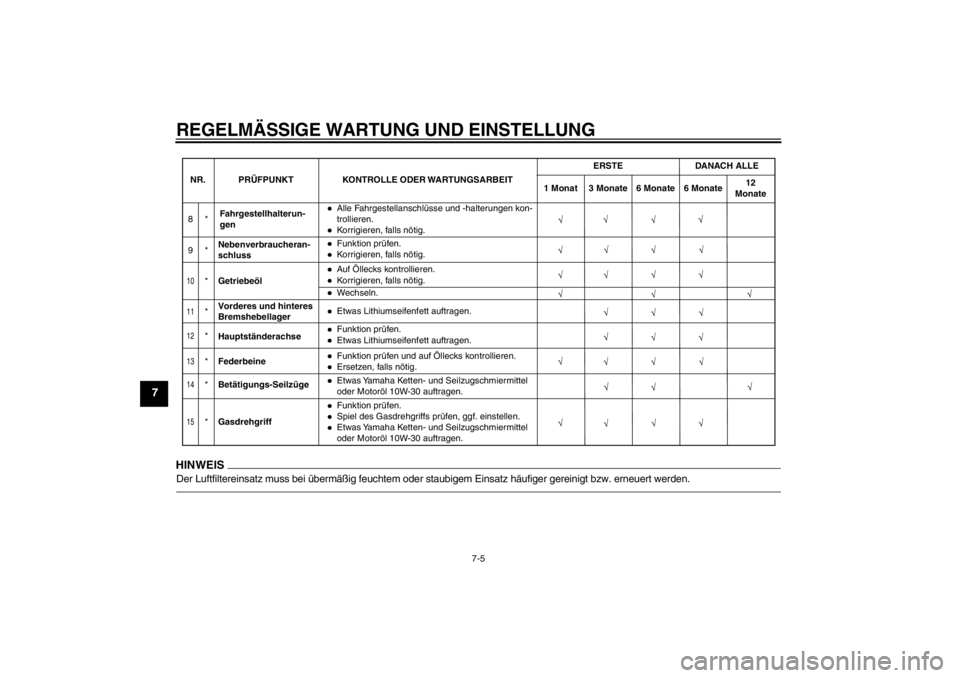

HINWEISDer Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
8*Fahrgestellhalterun-
gen
Alle Fahrgestellanschlüsse und -halterungen kon-
trollieren.Korrigieren, falls nötig.
9*
Funktion prüfen.Korrigieren, falls nötig.
10
*
Getriebeöl
Auf Öllecks kontrollieren.Korrigieren, falls nötig.Wechseln.
11
*
Etwas Lithiumseifenfett auftragen.
Etwas Lithiumseifenfett auftragen.
12
*
Hauptständerachse
Funktion prüfen.
13
*Federbeine
Funktion prüfen und auf Öllecks kontrollieren.Ersetzen, falls nötig.
14
*Betätigungs-Seilzüg
15
*Gasdrehgriff e
Etwas Yamaha Ketten- und Seilzugschmiermittel
oder Motoröl 10W-30 auftragen.Funktion prüfen.Spiel des Gasdrehgriffs prüfen, ggf. einstellen.Etwas Yamaha Ketten- und Seilzugschmiermittel
oder Motoröl 10W-30 auftragen.
Vorderes und hinteres
Bremshebellager Nebenverbraucheran-
schluss
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
ERSTE DANACH ALLE
1 Monat 3 Monate 6 Monate 6 Monate 12
Monate
U5PG8BG0.book Page 5 Friday, June 22, 2012 10:22 AM
Page 47 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-6
7
GAU19604
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.

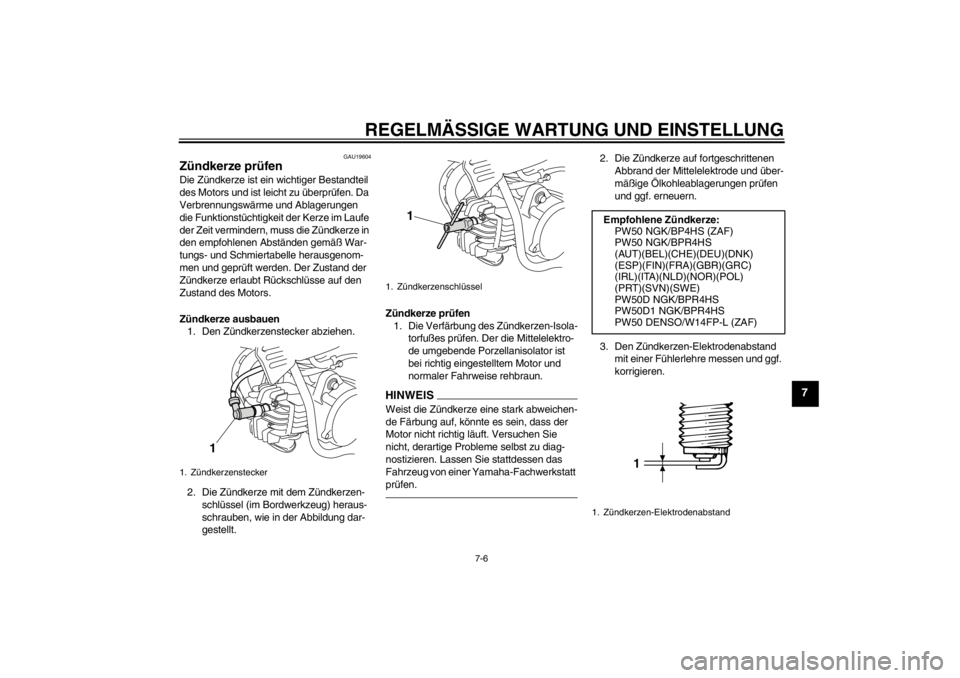

Zündkerze ausbauen1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt. Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola- torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEISWeist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und über-
mäßige Ölkohleablagerungen prüfen
und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand mit einer Fühlerlehre messen und ggf.
korrigieren.
1. Zündkerzenstecker
1
1. Zündkerzenschlüssel
1
Empfohlene Zündkerze:PW50 NGK/BP4HS (ZAF)
PW50 NGK/BPR4HS
(AUT)(BEL)(CHE)(DEU)(DNK)
(ESP)(FIN)(FRA)(GBR)(GRC)
(IRL)(ITA)(NLD)(NOR)(POL)
(PRT)(SVN)(SWE)
PW50D NGK/BPR4HS
PW50D1 NGK/BPR4HS
PW50 DENSO/W14FP-L (ZAF)
1. Zündkerzen-Elektrodenabstand
1
U5PG8BG0.book Page 6 Friday, June 22, 2012 10:22 AM
Page 48 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-7
7
Zündkerze montieren1. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
2. Die Zündkerze mit dem Zündkerzen- schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.3. Den Zündkerzenstecker aufsetzen.
GAU41103
Leistungsreduzierungsscheibe
entfernen Um die volle Motorleistung zu erhalten,
muss die Leistungsreduzierungsscheibe

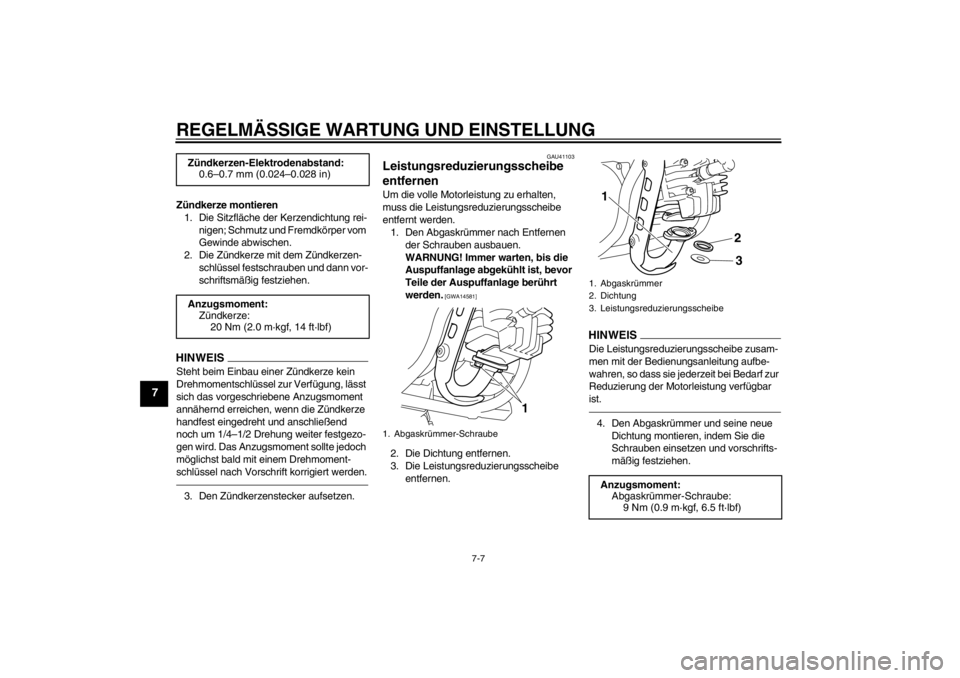

entfernt werden.1. Den Abgaskrümmer nach Entfernen
der Schrauben ausbauen.
WARNUNG! Immer warten, bis die
Auspuffanlage abgekühlt ist, bevor
Teile der Auspuffanlage berührt
werden.
[GWA14581]
2. Die Dichtung entfernen.
3. Die Leistungsreduzierungsscheibe entfernen.
HINWEISDie Leistungsreduzierungsscheibe zusam-
men mit der Bedienungsanleitung aufbe-
wahren, so dass sie jederzeit bei Bedarf zur
Reduzierung der Motorleistung verfügbar
ist.4. Den Abgaskrümmer und seine neue
Dichtung montieren, indem Sie die
Schrauben einsetzen und vorschrifts-
mäßig festziehen.
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment: Zündkerze:20 Nm (2.0 m·kgf, 14 ft·lbf)
1. Abgaskrümmer-Schraube
1
1. Abgaskrümmer
2. Dichtung
3. LeistungsreduzierungsscheibeAnzugsmoment:Abgaskrümmer-Schraube:
9 Nm (0.9 m·kgf, 6.5 ft·lbf)1
23
U5PG8BG0.book Page 7 Friday, June 22, 2012 10:22 AM
Page 49 of 78
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-8
7
GAU40893

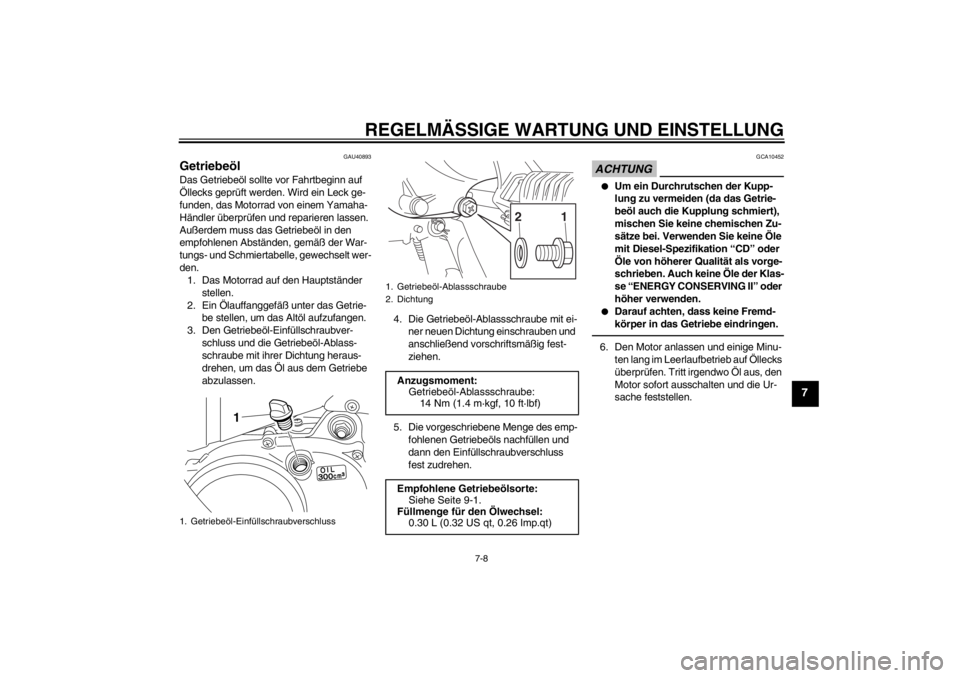

Getriebeöl Das Getriebeöl sollte vor Fahrtbeginn auf
Öllecks geprüft werden. Wird ein Leck ge-
funden, das Motorrad von einem Yamaha-
Händler überprüfen und reparieren lassen.
Außerdem muss das Getriebeöl in den
empfohlenen Abständen, gemäß der War-
tungs- und Schmiertabelle, gewechselt wer-
den. 1. Das Motorrad auf den Hauptständer
stellen.
2. Ein Ölauffanggefäß unter das Getrie- be stellen, um das Altöl aufzufangen.
3. Den Getriebeöl-Einfüllschraubver- schluss und die Getriebeöl-Ablass-
schraube mit ihrer Dichtung heraus-
drehen, um das Öl aus dem Getriebe
abzulassen. 4. Die Getriebeöl-Ablassschraube mit ei-
ner neuen Dichtung einschrauben und
anschließend vorschriftsmäßig fest-
ziehen.
5. Die vorgeschriebene Menge des emp- fohlenen Getriebeöls nachfüllen und
dann den Einfüllschraubverschluss
fest zudrehen.
ACHTUNG
GCA10452
●
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Getrie-
beöl auch die Kupplung schmiert),
mischen Sie keine chemischen Zu-
sätze bei. Verwenden Sie keine Öle
mit Diesel-Spezifikation “CD” oder
Öle von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
●
Darauf achten, dass keine Fremd-
körper in das Getriebe eindringen.
6. Den Motor anlassen und einige Minu-ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
1. Getriebeöl-Einfüllschraubverschluss
1
1. Getriebeöl-Ablassschraube
2. Dichtung
Anzugsmoment:Getriebeöl-Ablassschraube:14 Nm (1.4 m·kgf, 10 ft·lbf)
Empfohlene Getriebeölsorte: Siehe Seite 9-1.
Füllmenge für den Ölwechsel: 0.30 L (0.32 US qt, 0.26 Imp.qt)
1
2
U5PG8BG0.book Page 8 Friday, June 22, 2012 10:22 AM
Page 50 of 78

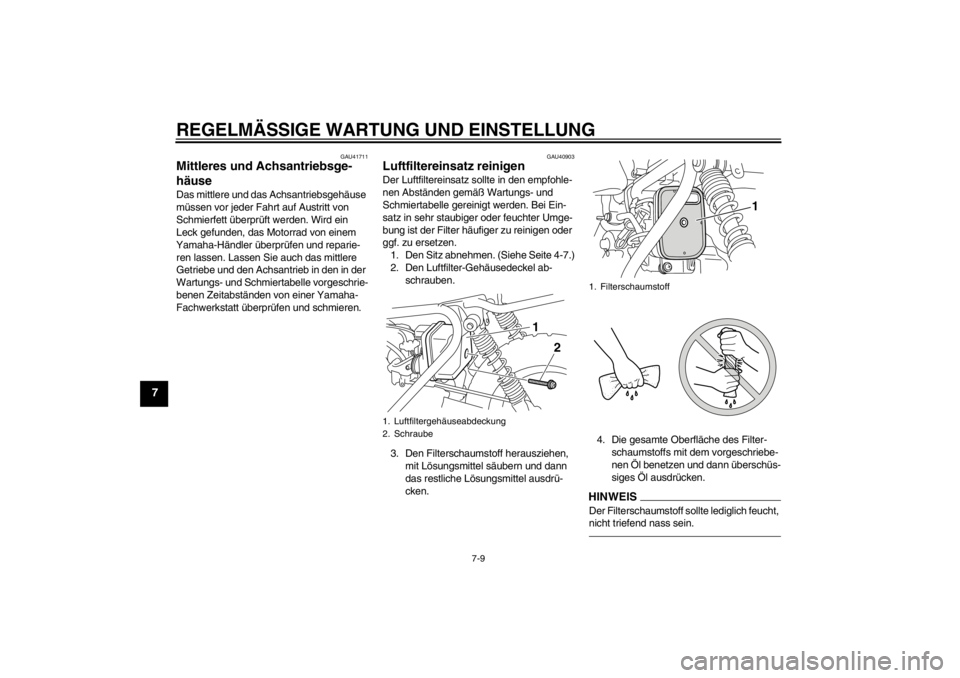

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-9
7
GAU41711
Mittleres und Achsantriebsge-
häuse Das mittlere und das Achsantriebsgehäuse
müssen vor jeder Fahrt auf Austritt von
Schmierfett überprüft werden. Wird ein
Leck gefunden, das Motorrad von einem
Yamaha-Händler überprüfen und reparie- ren lassen. Lassen Sie auch das mittlere
Getriebe und den Achsantrieb in den in der
Wartungs- und Schmiertabelle vorgeschrie-
benen Zeitabständen von einer Yamaha-
Fachwerkstatt überprüfen und schmieren.
GAU40903
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen oder
ggf. zu ersetzen. 1. Den Sitz abnehmen. (Siehe Seite 4-7.)
2. Den Luftfilter-Gehäusedeckel ab- schrauben.
3. Den Filterschaumstoff herausziehen, mit Lösungsmittel säubern und dann
das restliche Lösungsmittel ausdrü-
cken. 4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEISDer Filterschaumstoff sollte lediglich feucht,
nicht triefend nass sein.
1. Luftfiltergehäuseabdeckung
2. Schraube
2
1
1. Filterschaumstoff
1
U5PG8BG0.book Page 9 Friday, June 22, 2012 10:22 AM
