YAMAHA PW80 2008 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2008, Model line: PW80, Model: YAMAHA PW80 2008Pages: 70, PDF Size: 1.42 MB

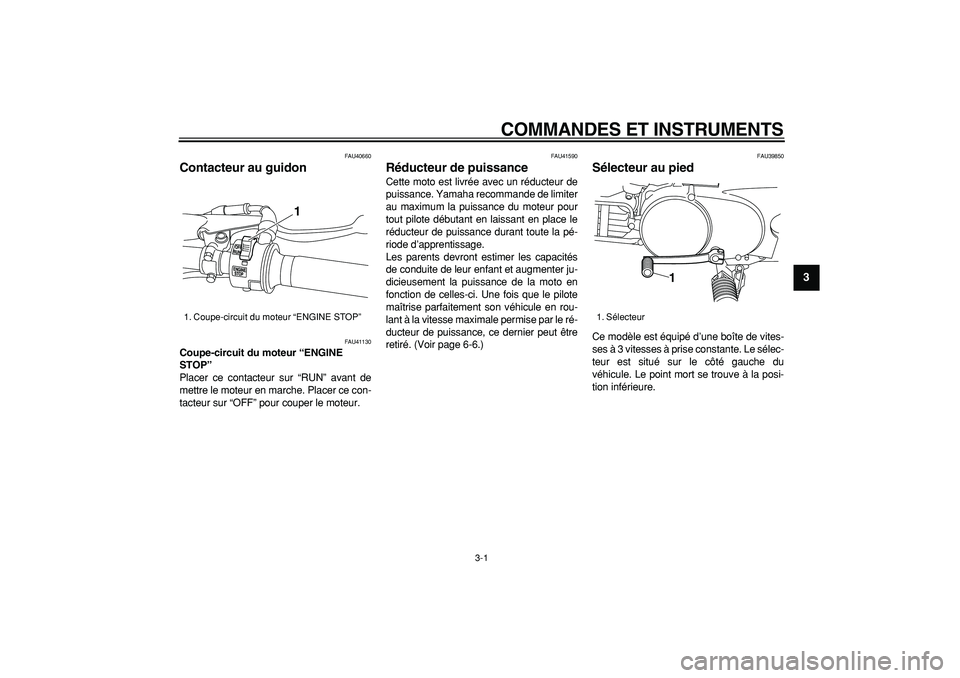

Page 21 of 70
3-1
2
34
5
6
7
8
9
COMMANDES ET INSTRUMENTS
FAU40660
Contacteur au guidon
FAU41130
Coupe-circuit du moteur “ENGINE
STOP”
Placer ce contacteur sur “RUN” avant de
mettre le moteur en marche. Placer ce con-
tacteur sur “OFF” pour couper le moteur.
FAU41590
Réducteur de puissance
Cette moto est livrée avec un réducteur de
puissance. Yamaha recommande de limiter
au maximum la puissance du moteur pour
tout pilote débutant en laissant en place le
réducteur de puissance durant toute la pé-
riode d’apprentissage.
Les parents devront estimer les capacités
de conduite de leur enfant et augmenter ju-
dicieusement la puissance de la moto en
fonction de celles-ci. Une fois que le pilote
maîtrise parfaitement son véhicule en rou-
lant à la vitesse maximale permise par le ré-
ducteur de puissance, ce dernier peut être
retiré. (Voir page 6-6.)
FAU39850
Sélecteur au pied
Ce modèle est équipé d’une boîte de vites-
ses à 3 vitesses à prise constante. Le sélec-
teur est situé sur le côté gauche du
véhicule. Le point mort se trouve à la posi-
tion inférieure.
1. Coupe-circuit du moteur “ENGINE STOP”
1
1. Sélecteur
1

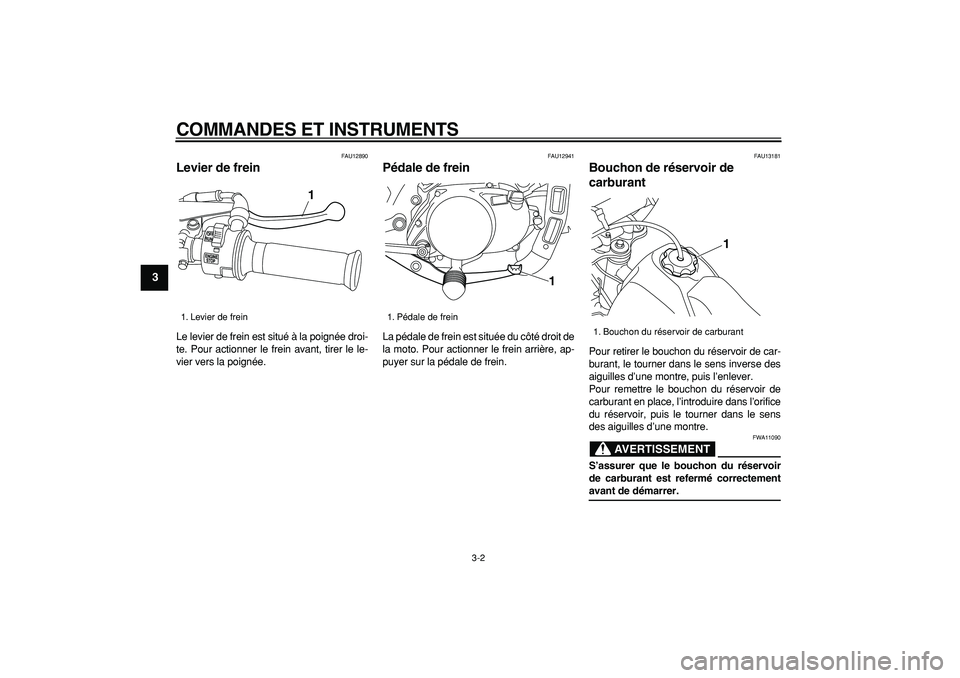

Page 22 of 70
COMMANDES ET INSTRUMENTS
3-2
1
2
3
4
5
6
7
8
9
FAU12890
Levier de frein
Le levier de frein est situé à la poignée droi-
te. Pour actionner le frein avant, tirer le le-
vier vers la poignée.
FAU12941
Pédale de frein
La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU13181
Bouchon de réservoir de
carburant
Pour retirer le bouchon du réservoir de car-
burant, le tourner dans le sens inverse des
aiguilles d’une montre, puis l’enlever.
Pour remettre le bouchon du réservoir de
carburant en place, l’introduire dans l’orifice
du réservoir, puis le tourner dans le sens
des aiguilles d’une montre.
AVERTISSEMENT
FWA11090
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
avant de démarrer.
1. Levier de frein
1
1. Pédale de frein
1
1. Bouchon du réservoir de carburant
1

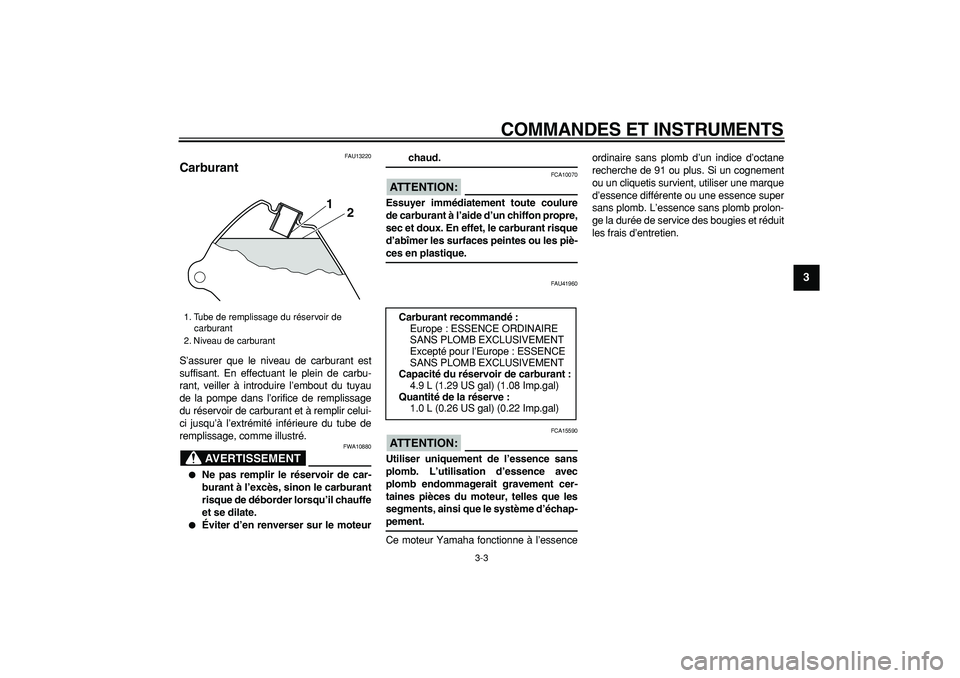

Page 23 of 70
COMMANDES ET INSTRUMENTS
3-3
2
34
5
6
7
8
9
FAU13220
Carburant
S’assurer que le niveau de carburant est
suffisant. En effectuant le plein de carbu-
rant, veiller à introduire l’embout du tuyau
de la pompe dans l’orifice de remplissage
du réservoir de carburant et à remplir celui-
ci jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880
Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.
Éviter d’en renverser sur le moteur
chaud.
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-
ces en plastique.
FAU41960
ATTENTION:
FCA15590
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
segments, ainsi que le système d’échap-
pement.
Ce moteur Yamaha fonctionne à l’essenceordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marque
d’essence différente ou une essence super
sans plomb. L’essence sans plomb prolon-
ge la durée de service des bougies et réduit
les frais d’entretien.
1. Tube de remplissage du réservoir de
carburant
2. Niveau de carburant
2 1
Carburant recommandé :
Europe : ESSENCE ORDINAIRE
SANS PLOMB EXCLUSIVEMENT
Excepté pour l’Europe : ESSENCE
SANS PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
4.9 L (1.29 US gal) (1.08 Imp.gal)
Quantité de la réserve :
1.0 L (0.26 US gal) (0.22 Imp.gal)
Page 24 of 70
COMMANDES ET INSTRUMENTS
3-4
1
2
3
4
5
6
7
8
9
FAU13412
Durite de mise à l’air de réservoir
de carburant
Avant d’utiliser la moto :
S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.
S’assurer que la durite n’est ni craque-
lée ni autrement endommagée et la
remplacer si nécessaire.
S’assurer que la durite n’est pas obs-
truée et, si nécessaire, la nettoyer.
FAU41201
Huile moteur 2 temps
S’assurer que le niveau d’huile dans le ré-
servoir d’huile 2 temps est suffisant. Si le ni-
veau d’huile 2 temps est égal ou inférieur au
niveau illustré, ajouter une quantité suffi-
sante d’huile moteur 2 temps en procédant
comme suit.
N.B.:
S’assurer que la moto est bien à la verticale
avant de contrôler le niveau d’huile 2 temps.
Une légère inclinaison peut entraîner des
erreurs de lecture.
1. Déposer la selle. (Voir page 3-6.)
2. Retirer le bouchon du réservoir d’huile
moteur 2 temps et verser l’huile du
type recommandé par l’orifice de rem-
plissage.3. Remettre le bouchon du réservoir
d’huile moteur 2 temps en place.
N.B.:
S’assurer que le bouchon du réservoir
d’huile 2 temps est refermé correctement.
4. Remettre la selle en place.
1. Durite de mise à l’air de réservoir de
carburant
1
1. Niveau minimum
1
1. Réservoir d’huile moteur 2 temps
2. Bouchon du réservoir d’huile moteur 2
temps
Huile recommandée :
Voir page 8-1.
Quantité d’huile :
0.95 L (1.00 US qt) (0.84 Imp.qt)
1
2

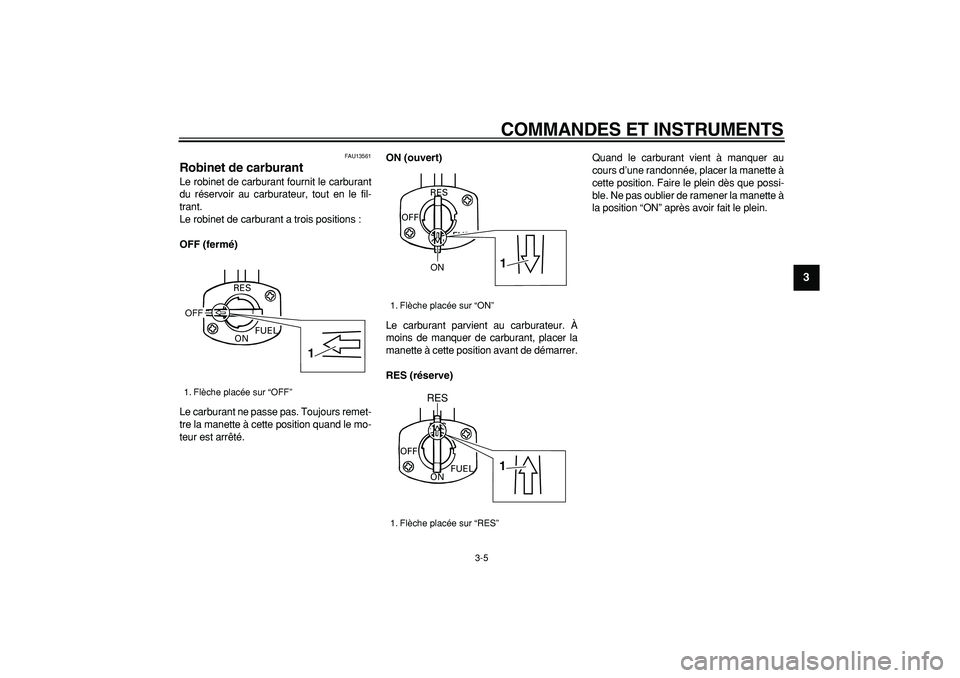

Page 25 of 70
COMMANDES ET INSTRUMENTS
3-5
2
34
5
6
7
8
9
FAU13561
Robinet de carburant
Le robinet de carburant fournit le carburant
du réservoir au carburateur, tout en le fil-
trant.
Le robinet de carburant a trois positions :
OFF (fermé)
Le carburant ne passe pas. Toujours remet-
tre la manette à cette position quand le mo-
teur est arrêté.
ON (ouvert)
Le carburant parvient au carburateur. À
moins de manquer de carburant, placer la
manette à cette position avant de démarrer.
RES (réserve)
Quand le carburant vient à manquer au
cours d’une randonnée, placer la manette à
cette position. Faire le plein dès que possi-
ble. Ne pas oublier de ramener la manette à
la position “ON” après avoir fait le plein.
1. Flèche placée sur “OFF”
RES
ONFUEL
OFF
1
1. Flèche placée sur “ON”
1. Flèche placée sur “RES”
ON
FUEL
RES
OFF
1
ON
OFF
ONFUEL RES
1
RES

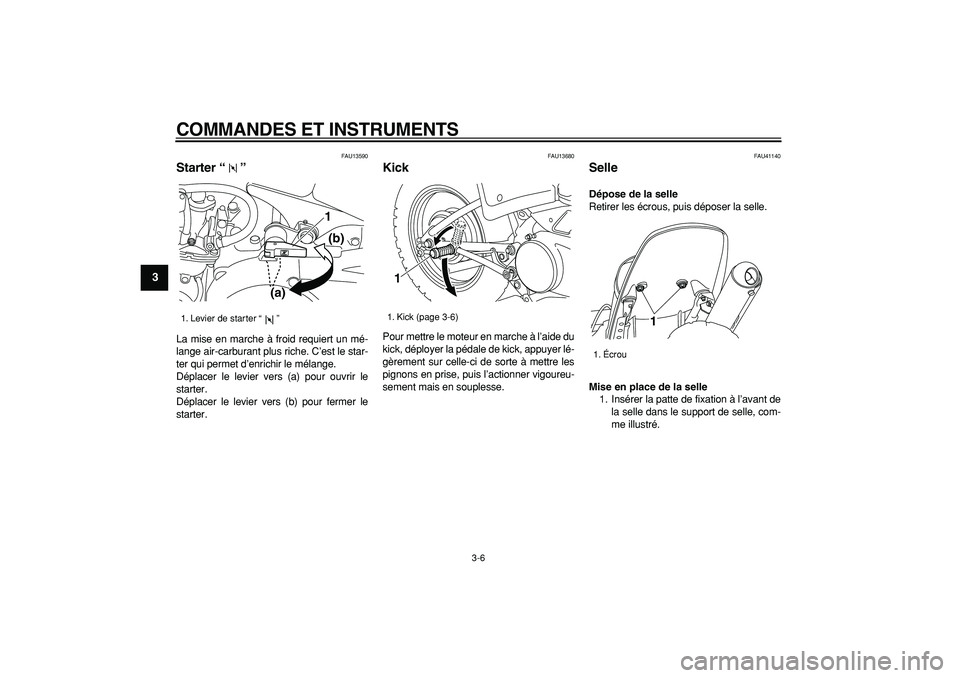

Page 26 of 70
COMMANDES ET INSTRUMENTS
3-6
1
2
3
4
5
6
7
8
9
FAU13590
Starter “”
La mise en marche à froid requiert un mé-
lange air-carburant plus riche. C’est le star-
ter qui permet d’enrichir le mélange.
Déplacer le levier vers (a) pour ouvrir le
starter.
Déplacer le levier vers (b) pour fermer le
starter.
FAU13680
Kick
Pour mettre le moteur en marche à l’aide du
kick, déployer la pédale de kick, appuyer lé-
gèrement sur celle-ci de sorte à mettre les
pignons en prise, puis l’actionner vigoureu-
sement mais en souplesse.
FAU41140
Selle
Dépose de la selle
Retirer les écrous, puis déposer la selle.
Mise en place de la selle
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle, com-
me illustré.
1. Levier de starter “”
1
(a)(b)
1. Kick (page 3-6)
1
1. Écrou
1

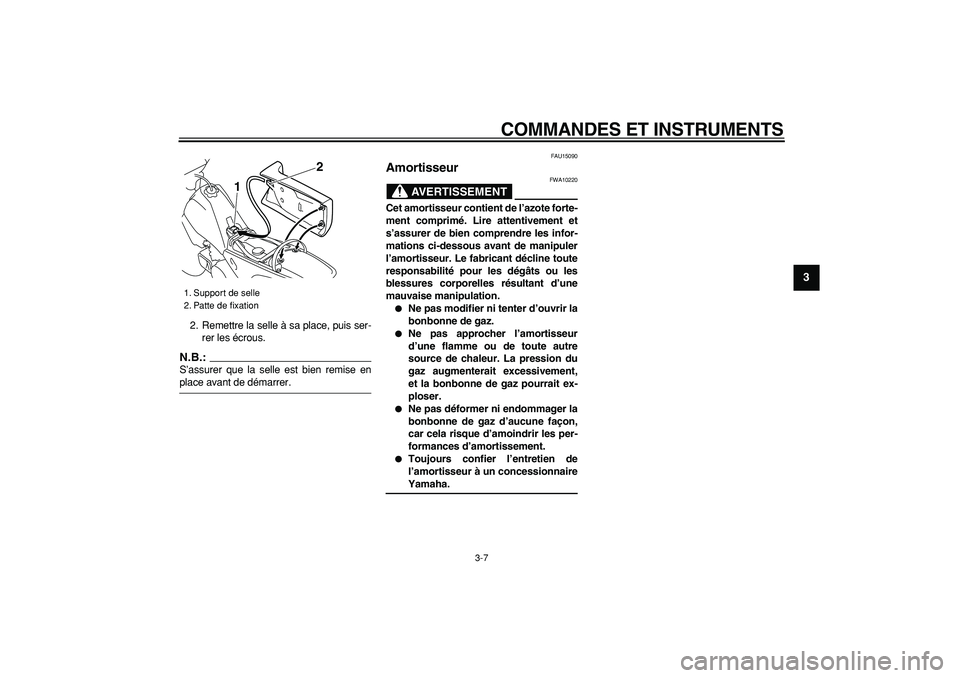

Page 27 of 70
COMMANDES ET INSTRUMENTS
3-7
2
34
5
6
7
8
9
2. Remettre la selle à sa place, puis ser-
rer les écrous.
N.B.:
S’assurer que la selle est bien remise en
place avant de démarrer.
FAU15090
Amortisseur
AVERTISSEMENT
FWA10220
Cet amortisseur contient de l’azote forte-
ment comprimé. Lire attentivement et
s’assurer de bien comprendre les infor-
mations ci-dessous avant de manipuler
l’amortisseur. Le fabricant décline toute
responsabilité pour les dégâts ou les
blessures corporelles résultant d’une
mauvaise manipulation.
Ne pas modifier ni tenter d’ouvrir la
bonbonne de gaz.
Ne pas approcher l’amortisseur
d’une flamme ou de toute autre
source de chaleur. La pression du
gaz augmenterait excessivement,
et la bonbonne de gaz pourrait ex-
ploser.
Ne pas déformer ni endommager la
bonbonne de gaz d’aucune façon,
car cela risque d’amoindrir les per-
formances d’amortissement.
Toujours confier l’entretien de
l’amortisseur à un concessionnaire
Yamaha.
1. Support de selle
2. Patte de fixation
2
1

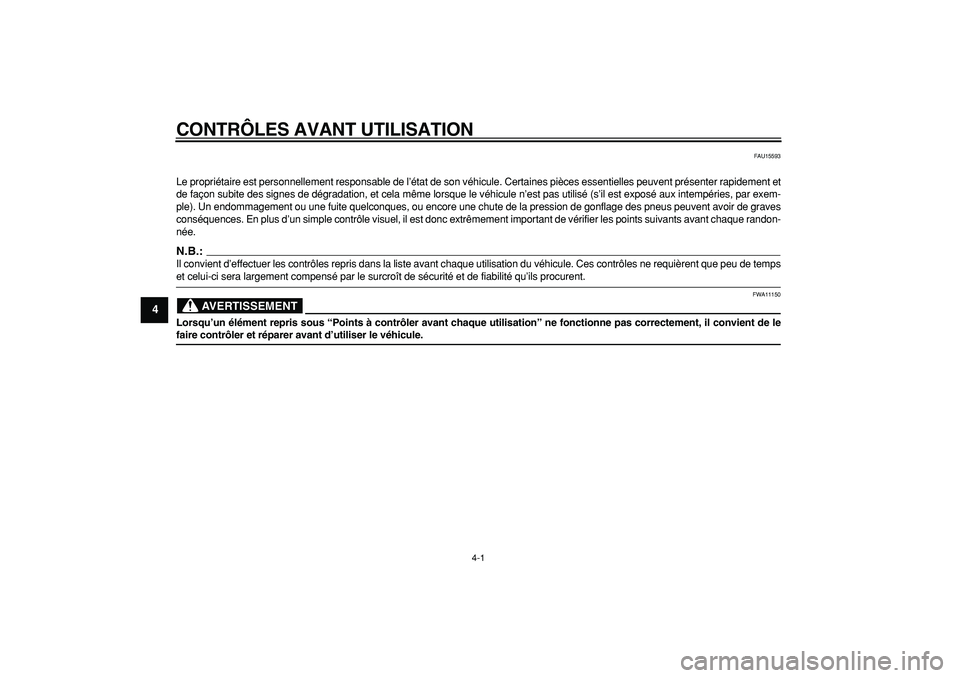

Page 28 of 70
4-1
1
2
3
4
5
6
7
8
9
CONTRÔLES AVANT UTILISATION
FAU15593
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et
de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exem-
ple). Un endommagement ou une fuite quelconques, ou encore une chute de la pression de gonflage des pneus peuvent avoir de graves
conséquences. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les points suivants avant chaque randon-
née.
N.B.:
Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps
et celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
AVERTISSEMENT
FWA11150
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient de le
faire contrôler et réparer avant d’utiliser le véhicule.
Page 29 of 70
CONTRÔLES AVANT UTILISATION
4-2
2
3
45
6
7
8
9

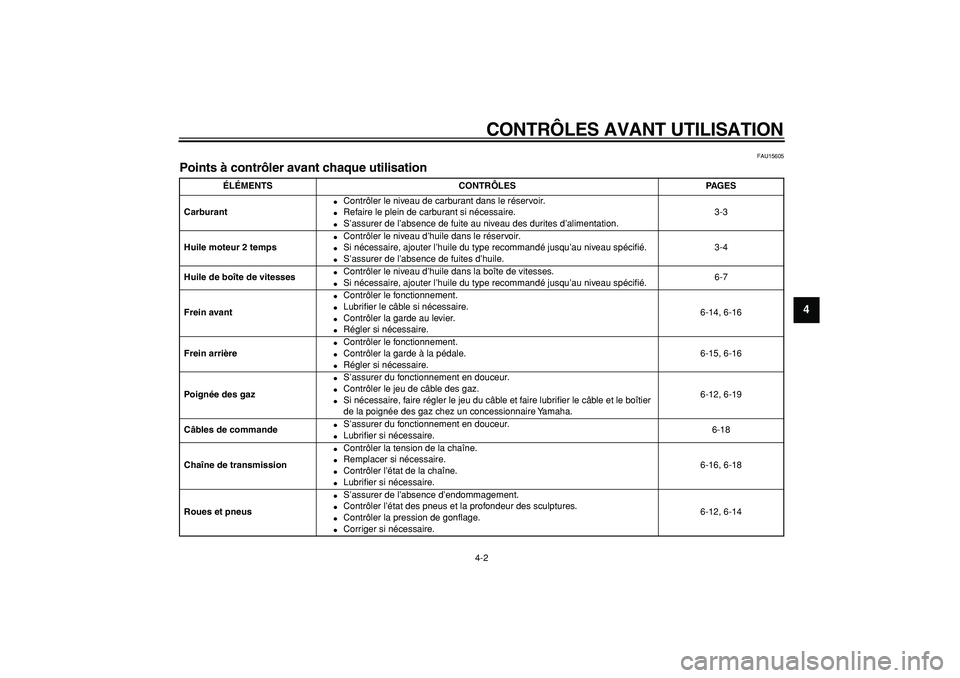

FAU15605
Points à contrôler avant chaque utilisation
ÉLÉMENTS CONTRÔLES PAGES
Carburant
Contrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-3
Huile moteur 2 temps
Contrôler le niveau d’huile dans le réservoir.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.3-4
Huile de boîte de vitesses
Contrôler le niveau d’huile dans la boîte de vitesses.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.6-7
Frein avant
Contrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Régler si nécessaire.6-14, 6-16
Frein arrière
Contrôler le fonctionnement.
Contrôler la garde à la pédale.
Régler si nécessaire.6-15, 6-16
Poignée des gaz
S’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.6-12, 6-19
Câbles de commande
S’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-18
Chaîne de transmission
Contrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-16, 6-18
Roues et pneus
S’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-12, 6-14

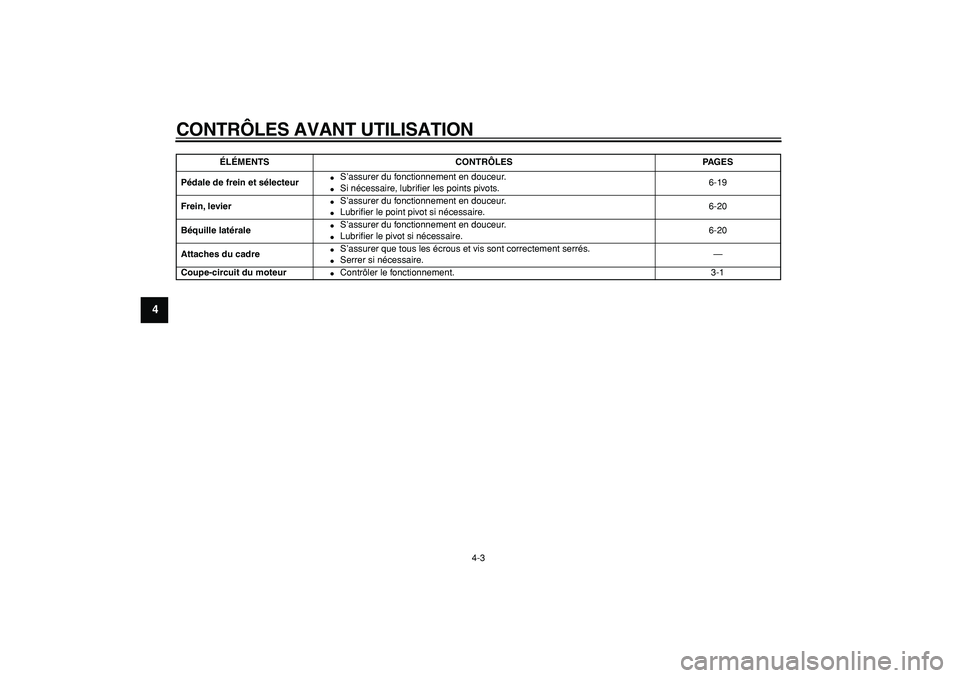

Page 30 of 70
CONTRÔLES AVANT UTILISATION
4-3
1
2
3
4
5
6
7
8
9
Pédale de frein et sélecteur
S’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-19
Frein, levier
S’assurer du fonctionnement en douceur.
Lubrifier le point pivot si nécessaire.6-20
Béquille latérale
S’assurer du fonctionnement en douceur.
Lubrifier le pivot si nécessaire.6-20
Attaches du cadre
S’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Coupe-circuit du moteur
Contrôler le fonctionnement. 3-1
ÉLÉMENTS CONTRÔLES PAGES
