FAU17191
Stationnement
Pour stationner, couper le moteur, puis
tourner la manette du robinet de carburant
sur “OFF”.
AVERTISSEMENT

FWA10311

Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.

Ne pas garer le véhicule dans une
descente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incendie.

Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflamma-
bles, car ils présentent un risque
d’incendie.

6-1
1
2
3
4
5
6
7
8
9

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
FAU41951
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité du véhicule incom-
be à son propriétaire et à son utilisateur.
Les points de contrôle, réglage et lubrifica-
tion principaux du véhicule sont expliqués
aux pages suivantes.
AVERTISSEMENT

FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maîtri-
se pas les techniques d’entretien du vé-
hicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT

FWA15121
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.

Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.

Effectuer un entretien en laissanttourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page 1-
1 pour plus d’informations concer-
nant le monoxyde de carbone.
FAU17311
Trousse de réparation
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé
dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.

Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concessionnai-
re Yamaha.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
2
3
4
5
67
8
9

FAU41764

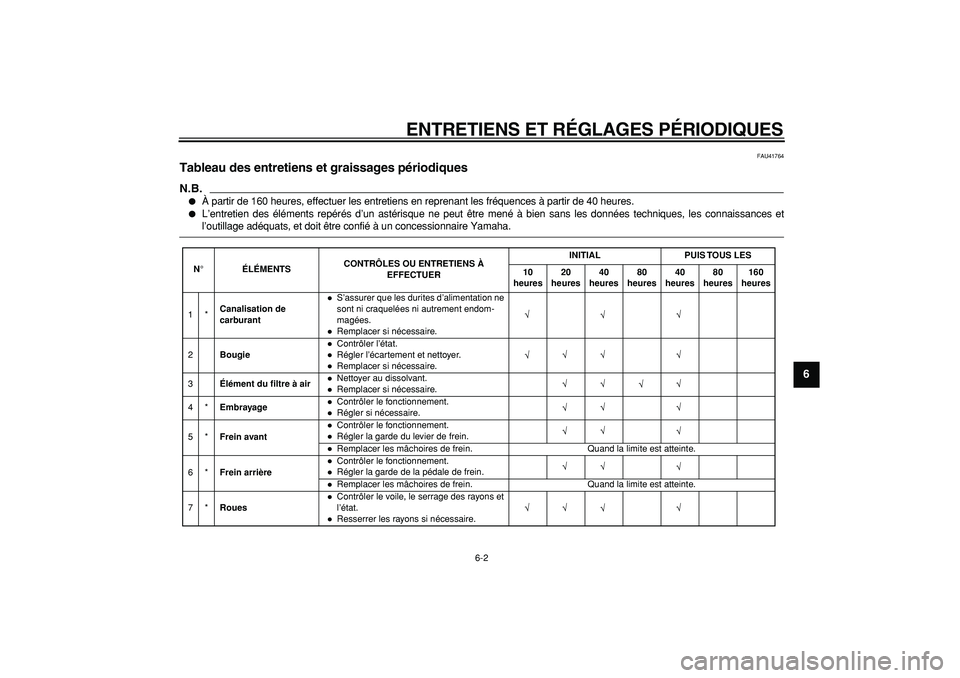

Tableau des entretiens et graissages périodiques
N.B.


À partir de 160 heures, effectuer les entretiens en reprenant les fréquences à partir de 40 heures.

L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERINITIAL PUIS TOUS LES
10
heures20
heures40
heures80
heures40
heures80
heures160
heures
1*Canalisation de
carburant
S’assurer que les durites d’alimentation ne
sont ni craquelées ni autrement endom-
magées.Remplacer si nécessaire.
2BougieContrôler l’état.Régler l’écartement et nettoyer.Remplacer si nécessaire.
3Élément du filtre à airNettoyer au dissolvant.Remplacer si nécessaire.
4*EmbrayageContrôler le fonctionnement.Régler si nécessaire.
5*Frein avantContrôler le fonctionnement.Régler la garde du levier de frein.Remplacer les mâchoires de frein. Quand la limite est atteinte.
6*Frein arrièreContrôler le fonctionnement.Régler la garde de la pédale de frein.Remplacer les mâchoires de frein. Quand la limite est atteinte.
7*RouesContrôler le voile, le serrage des rayons et
l’état.Resserrer les rayons si nécessaire.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
1
2
3
4
5
6
7
8
9
8*Pneus
Contrôler la profondeur de sculpture et
l’état des pneus.Remplacer si nécessaire.Contrôler la pression de gonflage.Corriger si nécessaire.
9*Roulements de roueS’assurer que les roulements fonctionnent
sans à-coups.Remplacer si nécessaire.
10 *Roulements de
directionS’assurer qu’il n’y a pas de jeu.Regarnir modérément de graisse à base
de savon au lithium.
11Chaîne de
transmissionContrôler la tension, l’alignement et l’état
de la chaîne.Régler et lubrifier la chaîne au lubrifiant
Yamaha pour chaînes et câbles.Chaque randonnéeDéposer et nettoyer.
12 *Visserie du châssisContrôler toute la visserie du châssis.Remplacer si nécessaire.
13Pivot de béquille
latéraleContrôler le fonctionnement.Enduire d’un peu de graisse à base de
savon au lithium.
14 *Fourche avantContrôler le fonctionnement et s’assurer de
l’absence de fuites d’huile.Remplacer si nécessaire.
15 *Combiné
ressort-amortisseurContrôler le fonctionnement et s’assurer de
l’absence de fuites d’huile.Remplacer si nécessaire. N˚ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERINITIAL PUIS TOUS LES
10
heures20
heures40
heures80
heures40
heures80
heures160
heures

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
2
3
4
5
67
8
9
N.B.

Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou humides.
16 *Carburateur
Contrôler le régime de ralenti du moteur et
le fonctionnement du starter.Nettoyer.Remplacer si nécessaire.
17 *Pompe à huile
AutolubeContrôler le fonctionnement.Corriger si nécessaire.Purger.
18S’assurer qu’il n’y a pas de fuites d’huile.Corriger si nécessaire.Changer (chauffer le moteur avant
d’effectuer la vidange).
19 *Câbles de commande
20 *Boîtier de poignée et
câble des gaz
Contrôler le fonctionnement et le jeu.
21Axe de pivot de levier
de frein22Axe de pivot de pédale
de frein23 *Culasse et système
d’échappement
S’assurer qu’il n’y a pas de fuites.Serrer si nécessaire.Décalaminer si nécessaire.
24 *Pare-étincellesNettoyer. N ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERINITIAL PUIS TOUS LES
10
heures20
heures40
heures80
heures40
heures80
heures160
heuresEnduire d’un peu de graisse à base de
savon au lithium.
Enduire d’un peu de graisse à base de
savon au lithium. Huile de boîte de
vitesses
Enduire quelque peu de lubrifiant Yamaha
pour chaînes et câble ou d’huile moteur
10W-30.
Enduire quelque peu de lubrifiant Yamaha
pour chaînes et câble ou d’huile moteur
10W-30.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
1
2
3
4
5
6
7
8
9

FAU19603
Contrôle de la bougie
La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.

Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un
concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient deremplacer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
1. Capuchon de bougie
1

1. Clé à bougie
1

Bougie spécifiée :
NGK/BP6HS (AUS)(NZL)
NGK/BPR6HS
(AUT)(BEL)(CHE)(DEU)(DNK)
(ESP)(FIN)(FRA)(GBR)(GRC)(IRL)
(NLD)(NOR)(PRT)(SWE)(ZAF)
DENSO/W20FP (AUS)(NZL)
1. Écartement des électrodes
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
2
3
4
5
67
8
9

2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.

Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de 1/
4 à 1/2 tour supplémentaire après le serra-
ge à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
4. Remonter le capuchon de bougie.
FAU41102
Dépose du réducteur de
puissance
La dépose du réducteur de puissance est
nécessaire afin d’obtenir la puissance maxi-
male du moteur.
1. Déposer la tubulure d’échappement
après avoir retiré ses vis.
AVERTISSEMENT! Toujours laisser
refroidir le système d’échappement
avant de toucher un de ses orga-
nes.
[FWA14581]

2. Retirer le joint.
3. Déposer le réducteur de puissance.
N.B.

Conserver le réducteur de puissance au
même endroit que le Manuel du propriétaire
de sorte à l’avoir sous la main lorsqu’il est
nécessaire de réduire la vitesse maximale
du moteur.
4. Remettre la tubulure d’échappement
en place et la fixer avec la vis.
Couple de serrage :
Bougie :
25 Nm (2.5 m·kgf, 18.1 ft·lbf)
1. Vis de tubulure d’échappement
1

1. Tubulure d’échappement
2. Joint
3. Réducteur de puissance
Couple de serrage :
Vis de tubulure d’échappement :
18 Nm (1.8 m·kgf, 13.0 ft·lbf)
2 13

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
1
2
3
4
5
6
7
8
9

FAU19943
Huile de boîte de vitesses
Il convient de vérifier le niveau d’huile de
boîte de vitesses avant chaque départ. Il
convient également de changer l’huile de
boîte de vitesses aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile de boîte de
vitesses
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à la
verticale.
N.B.

S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner des
erreurs de lecture.
2. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage,
puis la retirer et vérifier le niveau d’hui-
le.
N.B.

Le niveau d’huile de boîte de vitesses doit
se situer entre les repères de niveau mini-
mum et maximum.
3. Si le niveau d’huile est inférieur au re-
père de niveau minimum, ajouter de
l’huile du type recommandé jusqu’au
niveau spécifié.
4. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile.
Changement de l’huile de boîte de vi-
tesses
1. Placer un bac à vidange sous la boîte
de vitesses afin d’y recueillir l’huile
usagée.
2. Retirer le bouchon de remplissage et
la vis de vidange de l’huile afin de vi-
danger l’huile de la boîte de vitesses.
3. Remettre la vis de vidange de l’huile
de boîte de vitesses en place, puis la
serrer au couple de serrage spécifié.
4. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile de boîte de
1. Bouchon de remplissage de l’huile de
boîte de vitesses
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
2
3
41
1

1. Vis de vidange de la boîte de vitesses
Couple de serrage :
Vis de vidange de l’huile de boîte de
vitesses :
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
2
3
4
5
67
8
9

vitesses recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile.
ATTENTION

FCA10452

Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile de boîte
de vitesses lubrifie également l’em-
brayage. Ne pas utiliser des huiles
de grade diesel “CD” ni des huiles
de grade supérieur à celui spécifié.
S’assurer également de ne pas utili-
ser une huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.

S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans la boîte de vites-
ses.
5. Mettre le moteur en marche et contrô-
ler pendant quelques minutes s’il y a
présence de fuites d’huile en laissant
tourner le moteur au ralenti. En cas defuite d’huile, couper immédiatement le
moteur et rechercher la cause.
FAU41162
Nettoyage de l’élément du filtre à
air
Il convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Augmenter la fréquence du
nettoyage si le véhicule est utilisé dans des
zones très poussiéreuses ou humides.
1. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
2. Extraire l’élément du filtre à air.
Huile de boîte de vitesses recom-
mandée :
Voir page 8-1.
Quantité d’huile :
0.65 L (0.69 US qt, 0.57 Imp.qt)

1. Couvercle du boîtier de filtre à air
2. Vis
2
2
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
1
2
3
4
5
6
7
8
9

3. Séparer l’élément en mousse du cou-
vercle du boîtier de filtre à air et le net-
toyer dans du dissolvant, puis éliminer
le dissolvant en le comprimant.4. Enduire toute la surface de l’élément
en mousse d’huile du type recomman-
dé, puis éliminer l’excès d’huile en
comprimant l’élément.
N.B.

L’élément en mousse doit être humide,
mais ne peut goutter.
5. Loger l’élément en mousse dans le
couvercle du boîtier de filtre à air.
6. Loger l’élément de filtre à air dans son
boîtier.
ATTENTION:
S’assurer que
l’élément du filtre à air est correcte-
ment logé dans le boîtier de filtre àair. Ne jamais mettre le moteur en
marche avant d’avoir remonté l’élé-
ment du filtre à air. Une usure ex-
cessive du ou des pistons et/ou du
ou des cylindres pourrait en ré-
sulter.
[FCA10481]

7. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
1. Élément en mousse
2. Couvercle du boîtier de filtre à air
1
2

Huile recommandée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité
