ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-7
4
GAU41140

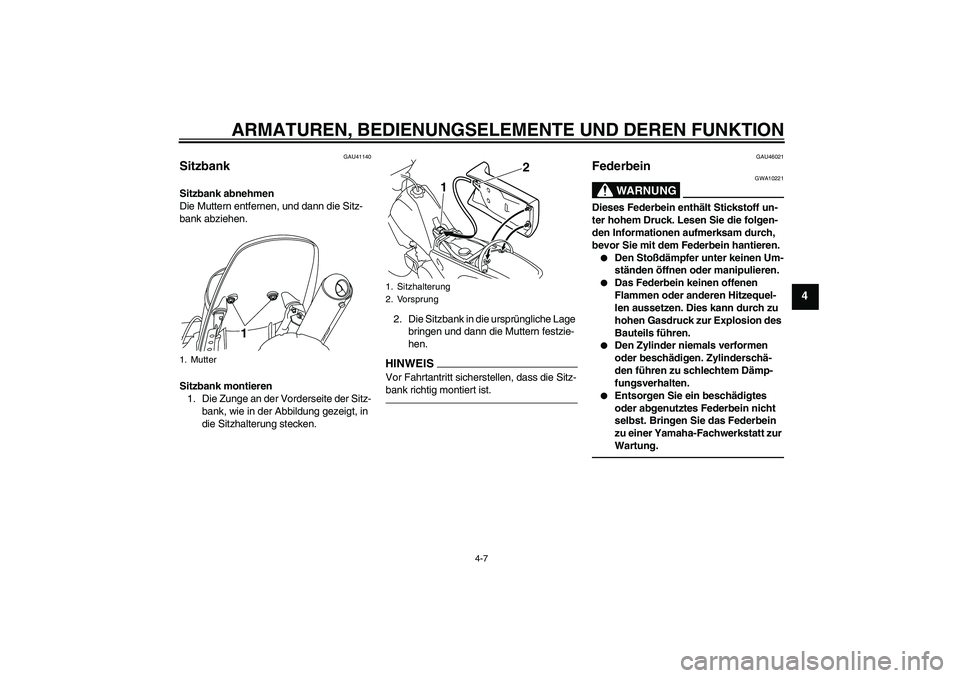

Sitzbank Sitzbank abnehmen
Die Muttern entfernen, und dann die Sitz-
bank abziehen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.2. Die Sitzbank in die ursprüngliche Lage
bringen und dann die Muttern festzie-
hen.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU46021
Federbein
WARNUNG
GWA10221
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
1. Mutter
1
1. Sitzhalterung
2. Vorsprung
2
1
U3RV8LG0.book Page 7 Tuesday, April 13, 2010 9:44 AM
Page 32 of 76
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-8
4
GAU37490

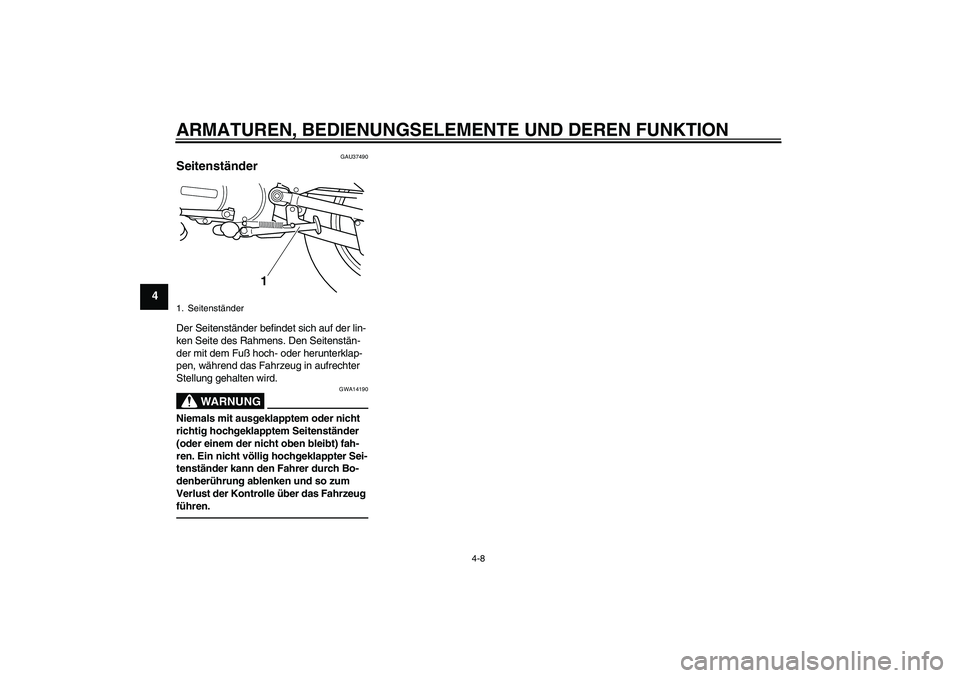

Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.
WARNUNG
GWA14190
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen.1. Seitenständer
1
U3RV8LG0.book Page 8 Tuesday, April 13, 2010 9:44 AM
Page 33 of 76
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
5-1
5
GAU15596

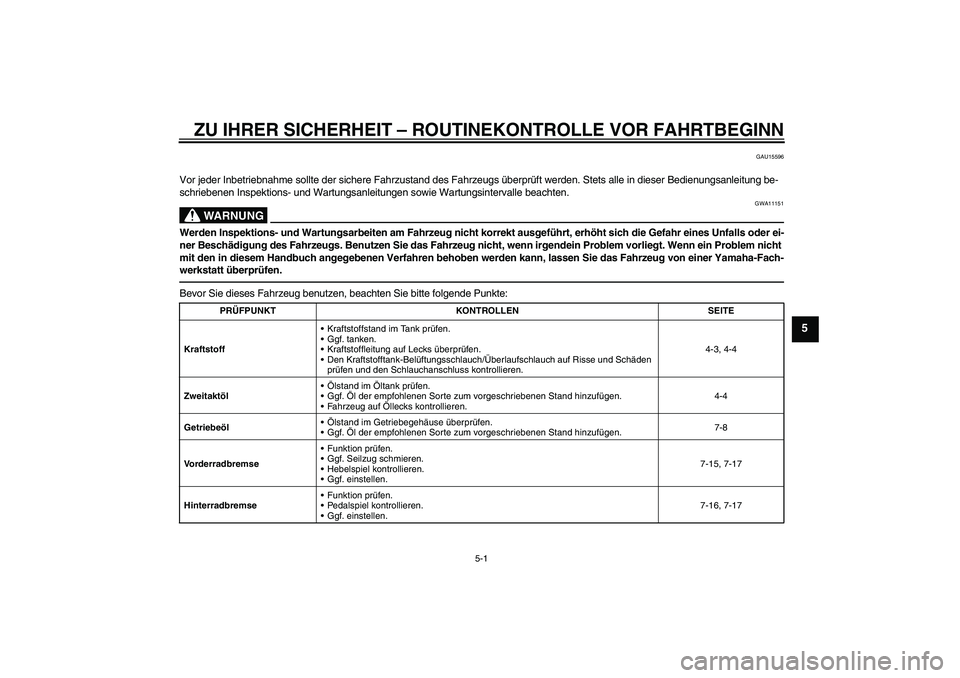

Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .
Den Kraftstofftank-Belüftungsschlauch/Überlaufschlauch auf Risse und Schäden
prüfen und den Schlauchanschluss kontrollieren.4-3, 4-4
ZweitaktölÖlstand im Öltank prüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.4-4
GetriebeölÖlstand im Getriebegehäuse überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.7-8
VorderradbremseFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.7-15, 7-17
HinterradbremseFunktion prüfen.
Pedalspiel kontrollieren.
Ggf. einstellen.7-16, 7-17
U3RV8LG0.book Page 1 Tuesday, April 13, 2010 9:44 AM
Page 34 of 76
ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
5-2
5

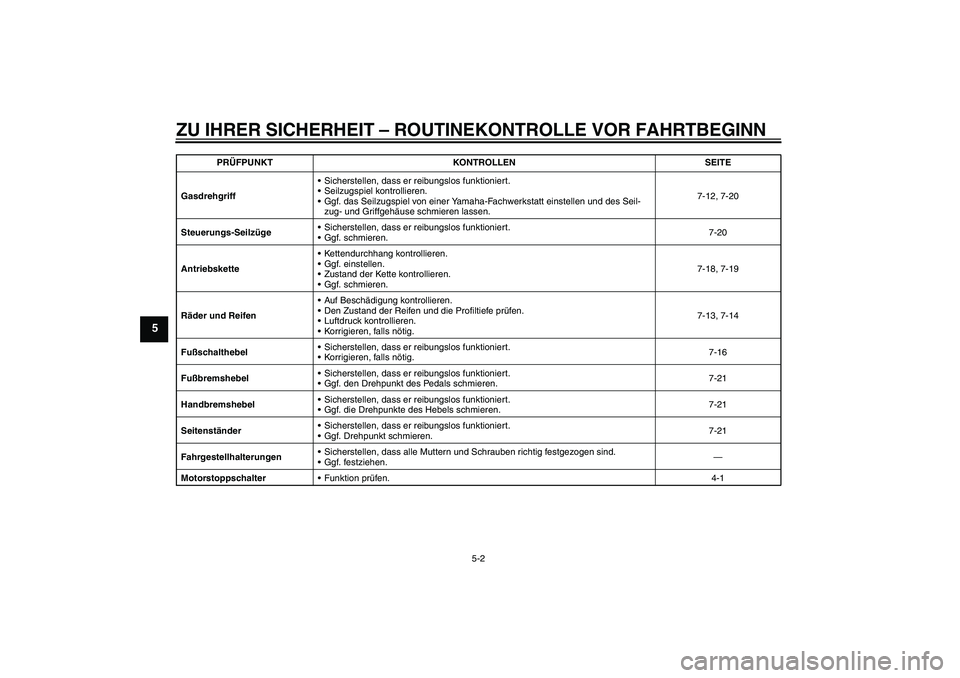

GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.7-12, 7-20
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.7-20
AntriebsketteKettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren.7-18, 7-19
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.7-13, 7-14
FußschalthebelSicherstellen, dass er reibungslos funktioniert.
Korrigieren, falls nötig.7-16
FußbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. den Drehpunkt des Pedals schmieren.7-21
HandbremshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte des Hebels schmieren.7-21
SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.7-21
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
MotorstoppschalterFunktion prüfen.4-1 PRÜFPUNKT KONTROLLEN SEITE
U3RV8LG0.book Page 2 Tuesday, April 13, 2010 9:44 AM
Page 35 of 76

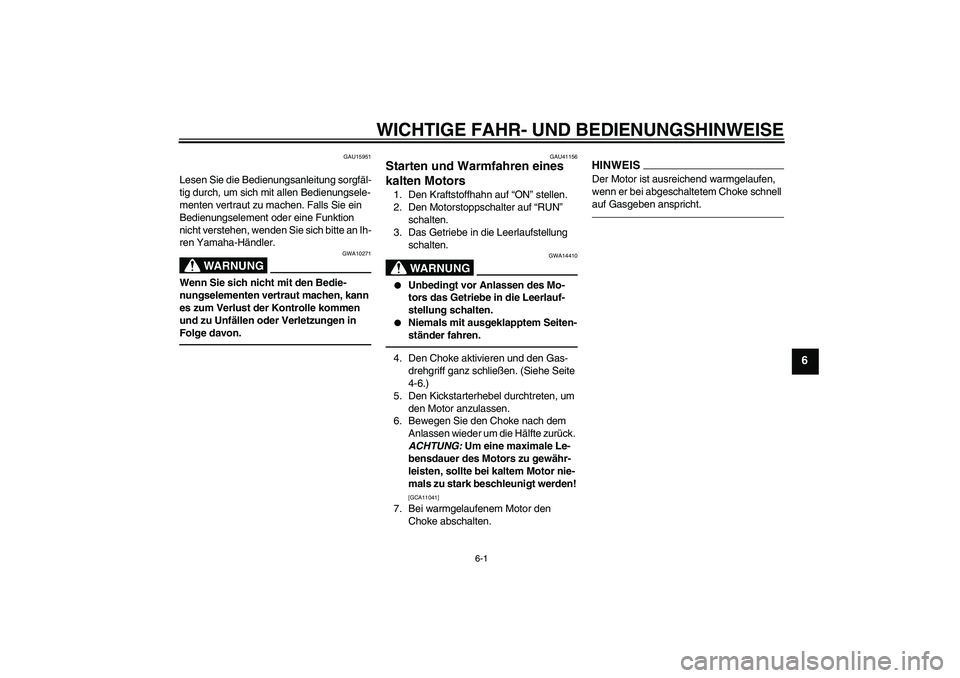

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
6-1
6
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU41156
Starten und Warmfahren eines
kalten Motors 1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Motorstoppschalter auf “RUN”
schalten.
3. Das Getriebe in die Leerlaufstellung
schalten.
WARNUNG
GWA14410
Unbedingt vor Anlassen des Mo-
tors das Getriebe in die Leerlauf-
stellung schalten.
Niemals mit ausgeklapptem Seiten-
ständer fahren.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Seite
4-6.)
5. Den Kickstarterhebel durchtreten, um
den Motor anzulassen.
6. Bewegen Sie den Choke nach dem
Anlassen wieder um die Hälfte zurück.
ACHTUNG: Um eine maximale Le-
bensdauer des Motors zu gewähr-
leisten, sollte bei kaltem Motor nie-
mals zu stark beschleunigt werden!
[GCA11041]
7. Bei warmgelaufenem Motor den
Choke abschalten.
HINWEISDer Motor ist ausreichend warmgelaufen,
wenn er bei abgeschaltetem Choke schnell
auf Gasgeben anspricht.
U3RV8LG0.book Page 1 Tuesday, April 13, 2010 9:44 AM
Page 36 of 76
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
6-2
6
GAU16660

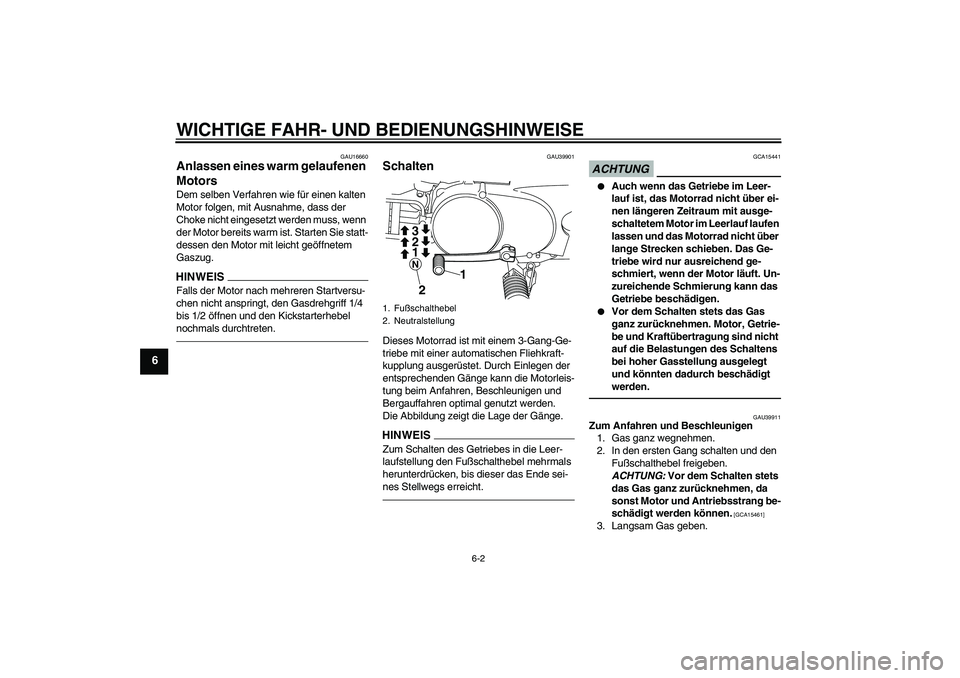

Anlassen eines warm gelaufenen
Motors Dem selben Verfahren wie für einen kalten
Motor folgen, mit Ausnahme, dass der
Choke nicht eingesetzt werden muss, wenn
der Motor bereits warm ist. Starten Sie statt-
dessen den Motor mit leicht geöffnetem
Gaszug.HINWEISFalls der Motor nach mehreren Startversu-
chen nicht anspringt, den Gasdrehgriff 1/4
bis 1/2 öffnen und den Kickstarterhebel
nochmals durchtreten.
GAU39901
Schalten Dieses Motorrad ist mit einem 3-Gang-Ge-
triebe mit einer automatischen Fliehkraft-
kupplung ausgerüstet. Durch Einlegen der
entsprechenden Gänge kann die Motorleis-
tung beim Anfahren, Beschleunigen und
Bergauffahren optimal genutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISZum Schalten des Getriebes in die Leer-
laufstellung den Fußschalthebel mehrmals
herunterdrücken, bis dieser das Ende sei-
nes Stellwegs erreicht.
ACHTUNG
GCA15441
Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf laufen
lassen und das Motorrad nicht über
lange Strecken schieben. Das Ge-
triebe wird nur ausreichend ge-
schmiert, wenn der Motor läuft. Un-
zureichende Schmierung kann das
Getriebe beschädigen.
Vor dem Schalten stets das Gas
ganz zurücknehmen. Motor, Getrie-
be und Kraftübertragung sind nicht
auf die Belastungen des Schaltens
bei hoher Gasstellung ausgelegt
und könnten dadurch beschädigt
werden.
GAU39911
Zum Anfahren und Beschleunigen
1. Gas ganz wegnehmen.
2. In den ersten Gang schalten und den
Fußschalthebel freigeben.
ACHTUNG: Vor dem Schalten stets
das Gas ganz zurücknehmen, da
sonst Motor und Antriebsstrang be-
schädigt werden können.
[GCA15461]
3. Langsam Gas geben.
1. Fußschalthebel
2. Neutralstellung
1
12 3N2
U3RV8LG0.book Page 2 Tuesday, April 13, 2010 9:44 AM
Page 37 of 76
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
6-3
6

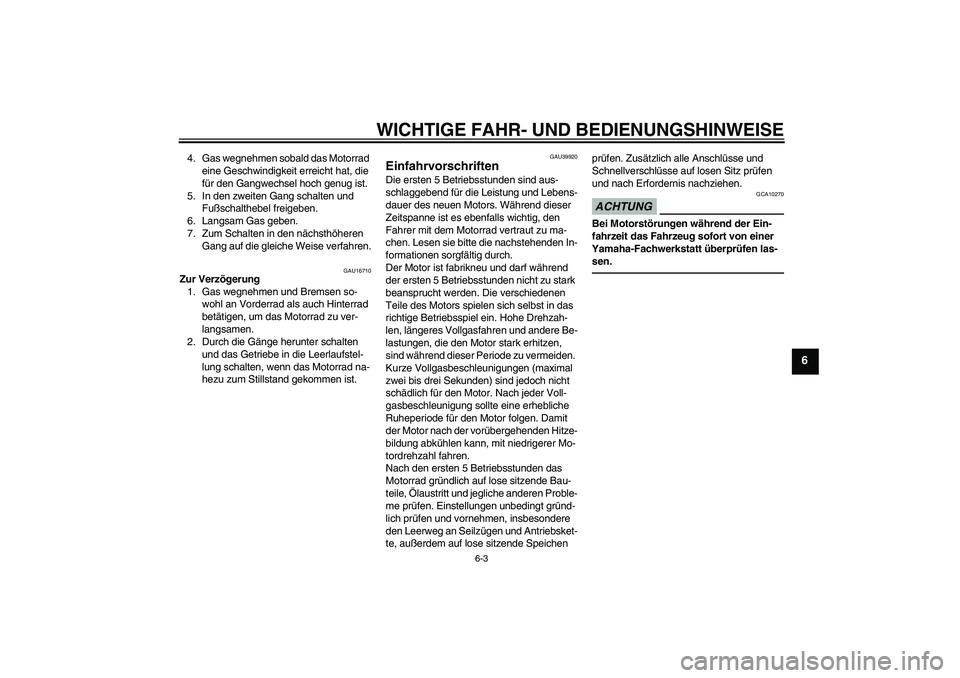

4. Gas wegnehmen sobald das Motorrad
eine Geschwindigkeit erreicht hat, die
für den Gangwechsel hoch genug ist.
5. In den zweiten Gang schalten und
Fußschalthebel freigeben.
6. Langsam Gas geben.
7. Zum Schalten in den nächsthöheren
Gang auf die gleiche Weise verfahren.
GAU16710
Zur Verzögerung
1. Gas wegnehmen und Bremsen so-
wohl an Vorderrad als auch Hinterrad
betätigen, um das Motorrad zu ver-
langsamen.
2. Durch die Gänge herunter schalten
und das Getriebe in die Leerlaufstel-
lung schalten, wenn das Motorrad na-
hezu zum Stillstand gekommen ist.
GAU39920
Einfahrvorschriften Die ersten 5 Betriebsstunden sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Während dieser
Zeitspanne ist es ebenfalls wichtig, den
Fahrer mit dem Motorrad vertraut zu ma-
chen. Lesen sie bitte die nachstehenden In-
formationen sorgfältig durch.
Der Motor ist fabrikneu und darf während
der ersten 5 Betriebsstunden nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
Kurze Vollgasbeschleunigungen (maximal
zwei bis drei Sekunden) sind jedoch nicht
schädlich für den Motor. Nach jeder Voll-
gasbeschleunigung sollte eine erhebliche
Ruheperiode für den Motor folgen. Damit
der Motor nach der vorübergehenden Hitze-
bildung abkühlen kann, mit niedrigerer Mo-
tordrehzahl fahren.
Nach den ersten 5 Betriebsstunden das
Motorrad gründlich auf lose sitzende Bau-
teile, Ölaustritt und jegliche anderen Proble-
me prüfen. Einstellungen unbedingt gründ-
lich prüfen und vornehmen, insbesondere
den Leerweg an Seilzügen und Antriebsket-
te, außerdem auf lose sitzende Speichen prüfen. Zusätzlich alle Anschlüsse und
Schnellverschlüsse auf losen Sitz prüfen
und nach Erfordernis nachziehen.
ACHTUNG
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
U3RV8LG0.book Page 3 Tuesday, April 13, 2010 9:44 AM
Page 38 of 76
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
6-4
6
GAU17191

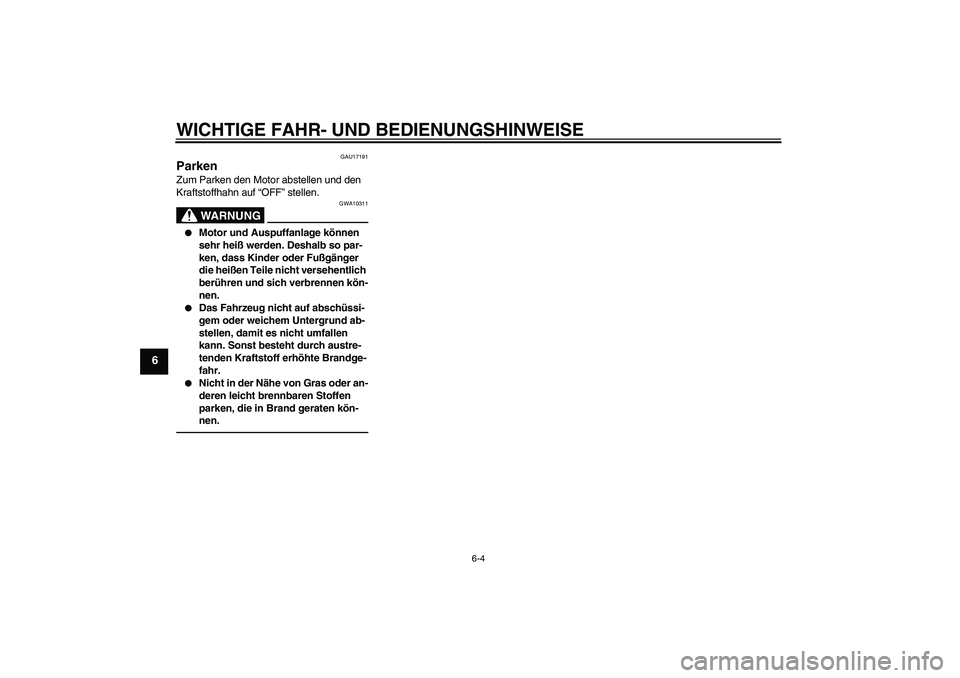

Parken Zum Parken den Motor abstellen und den
Kraftstoffhahn auf “OFF” stellen.
WARNUNG
GWA10311
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
U3RV8LG0.book Page 4 Tuesday, April 13, 2010 9:44 AM
Page 39 of 76

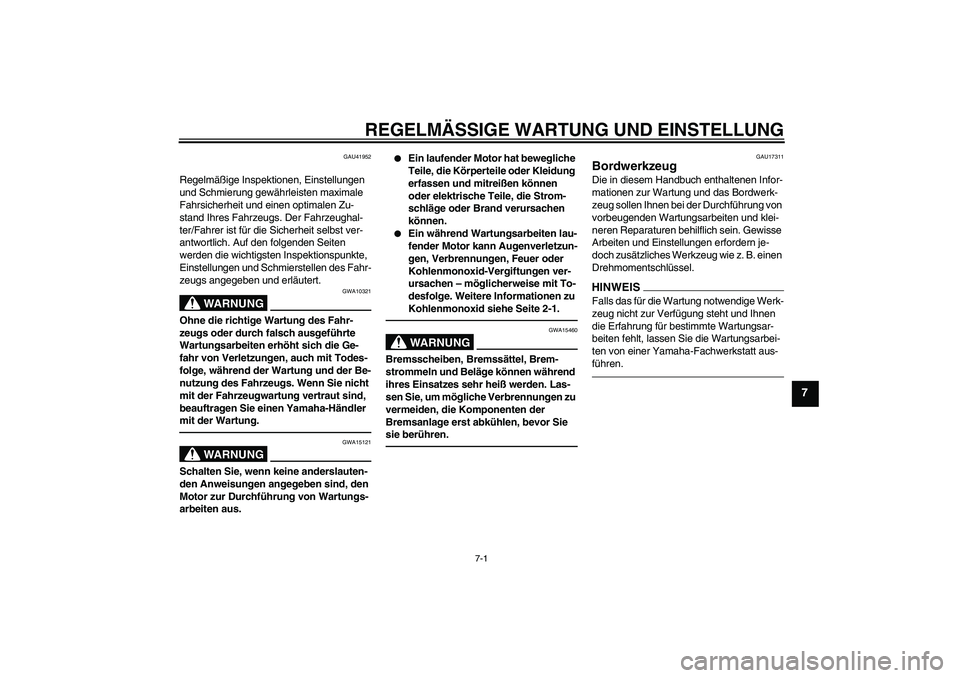

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-1
7
GAU41952
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der Be-
nutzung des Fahrzeugs. Wenn Sie nicht
mit der Fahrzeugwartung vertraut sind,
beauftragen Sie einen Yamaha-Händler
mit der Wartung.
WARNUNG
GWA15121
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 2-1.WARNUNG
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17311
Bordwerkzeug Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-
führen.
U3RV8LG0.book Page 1 Tuesday, April 13, 2010 9:44 AM
Page 40 of 76

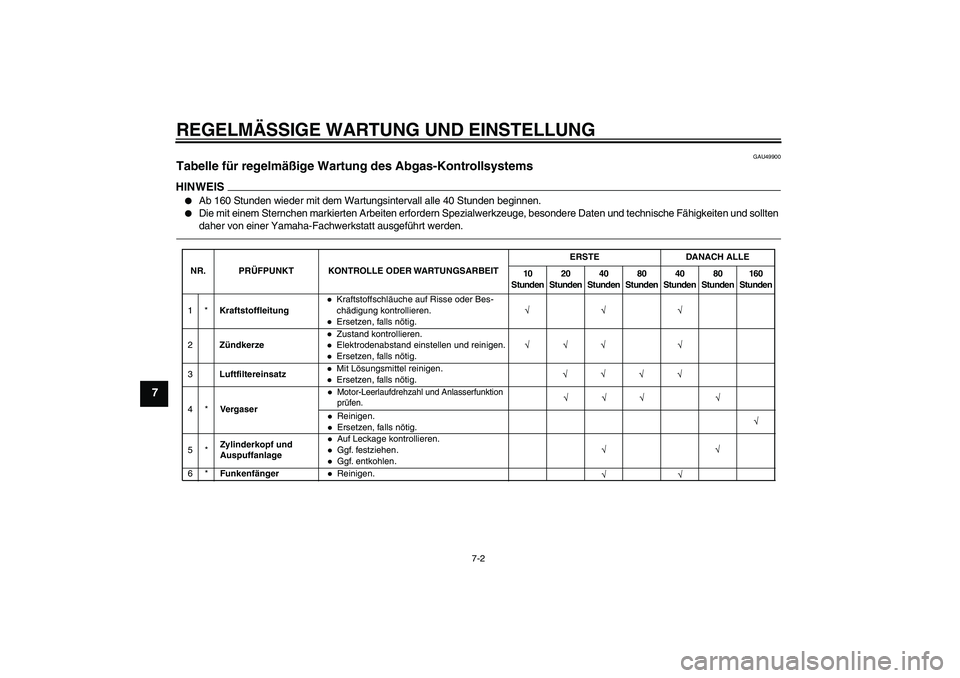

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
7-2
7
GAU49900
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems HINWEIS
Ab 160 Stunden wieder mit dem Wartungsintervall alle 40 Stunden beginnen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITERSTE DANACH ALLE
10
Stunden20
Stunden40
Stunden80
Stunden40
Stunden80
Stunden160
Stunden
1*Kraftstoffleitung
Kraftstoffschläuche auf Risse oder Bes-
chädigung kontrollieren.Ersetzen, falls nötig.
2ZündkerzeZustand kontrollieren.Elektrodenabstand einstellen und reinigen.Ersetzen, falls nötig.
3
4
5
6LuftfiltereinsatzMit Lösungsmittel reinigen.Ersetzen, falls nötig.
*Vergaser
Reinigen.Ersetzen, falls nötig.
*Auf Leckage kontrollieren.Ggf. festziehen.Ggf. entkohlen.
*FunkenfängerReinigen.Motor-Leerlaufdrehzahl und Anlasserfunktion
prüfen.
Zylinderkopf und
Auspuffanlage
U3RV8LG0.book Page 2 Tuesday, April 13, 2010 9:44 AM
