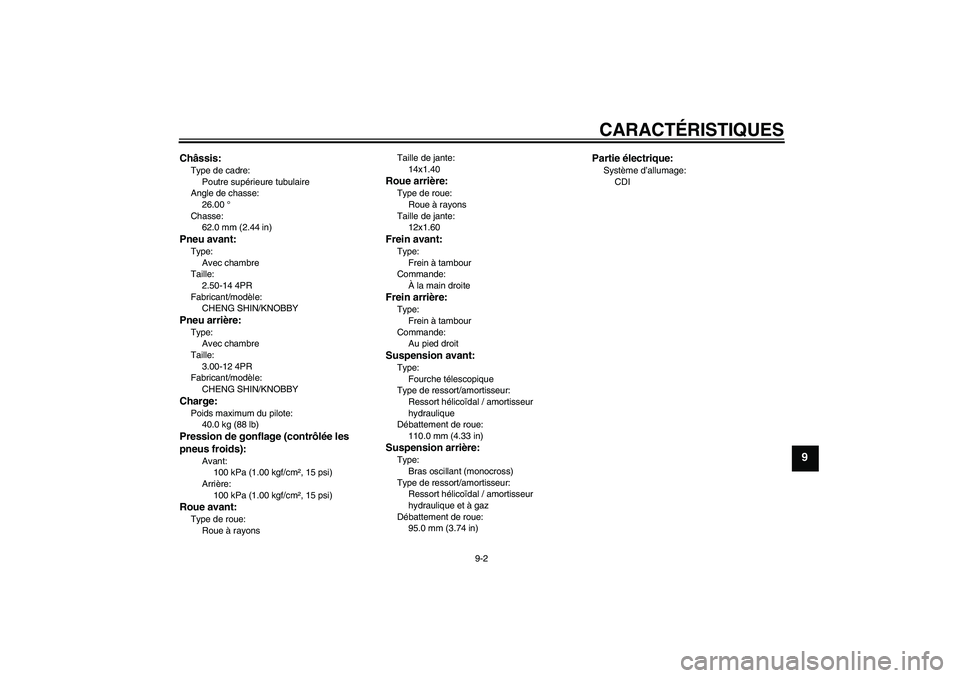

CARACTÉRISTIQUES
9-2
9
Châssis:Type de cadre:
Poutre supérieure tubulaire
Angle de chasse:
26.00 °
Chasse:
62.0 mm (2.44 in)Pneu avant:Type:
Avec chambre
Taille:
2.50-14 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBYPneu arrière:Type:
Avec chambre
Taille:
3.00-12 4PR
Fabricant/modèle:
CHENG SHIN/KNOBBYCharge:Poids maximum du pilote:
40.0 kg (88 lb)Pression de gonflage (contrôlée les
pneus froids):
Avant:
100 kPa (1.00 kgf/cm², 15 psi)
Arrière:
100 kPa (1.00 kgf/cm², 15 psi)
Roue avant:Type de roue:
Roue à rayonsTaille de jante:
14x1.40
Roue arrière:Type de roue:
Roue à rayons
Taille de jante:
12x1.60Frein avant:Type:
Frein à tambour
Commande:
À la main droiteFrein arrière:Type:
Frein à tambour
Commande:
Au pied droitSuspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
110.0 mm (4.33 in)Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
95.0 mm (3.74 in)
Partie électrique:Système d’allumage:
CDI
U3RV8LF0.book Page 2 Tuesday, April 13, 2010 9:13 AM

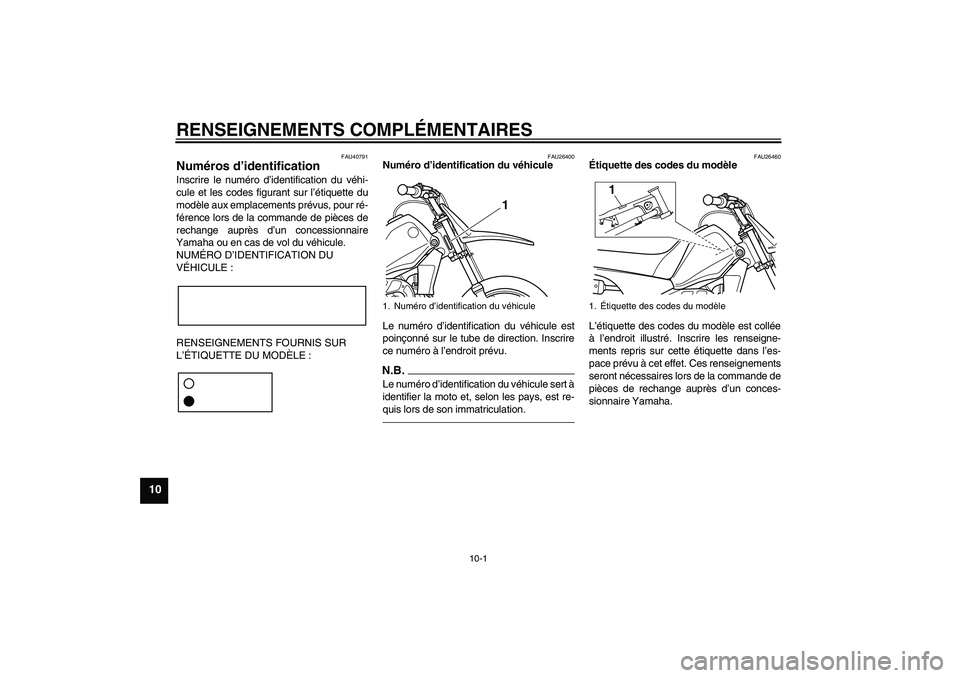

RENSEIGNEMENTS COMPLÉMENTAIRES
10-1
10
FAU40791
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26460
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’endroit illustré. Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
1. Numéro d’identification du véhicule
1
1.Étiquette des codes du modèle
1
U3RV8LF0.book Page 1 Tuesday, April 13, 2010 9:13 AM

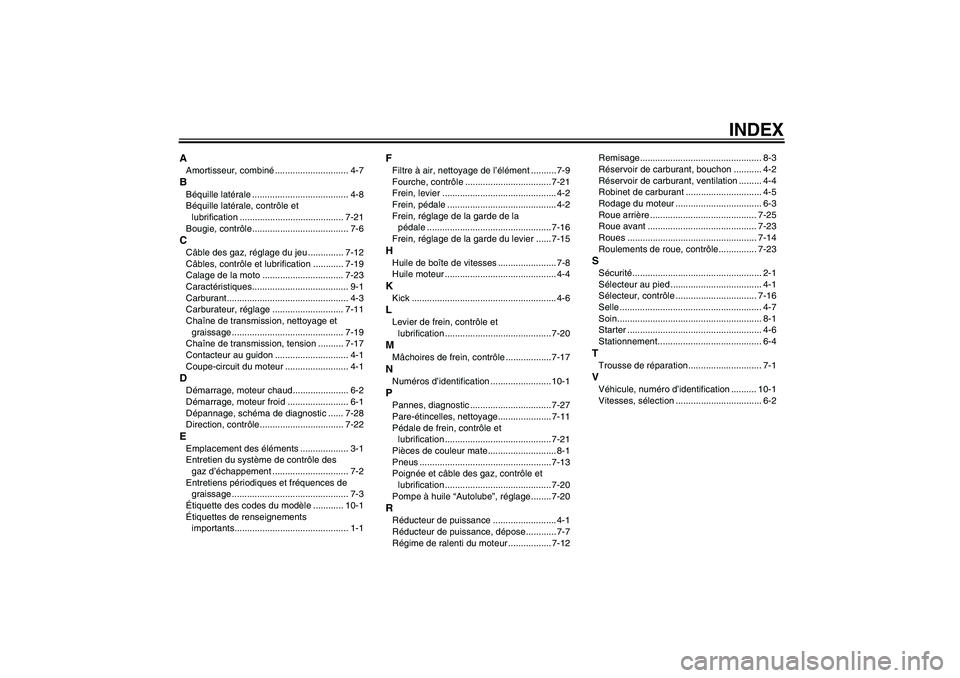

INDEX
AAmortisseur, combiné............................. 4-7BBéquille latérale ...................................... 4-8
Béquille latérale, contrôle et
lubrification ......................................... 7-21
Bougie, contrôle...................................... 7-6CCâble des gaz, réglage du jeu .............. 7-12
Câbles, contrôle et lubrification ............ 7-19
Calage de la moto ................................ 7-23
Caractéristiques...................................... 9-1
Carburant................................................ 4-3
Carburateur, réglage ............................ 7-11
Chaîne de transmission, nettoyage et
graissage ............................................ 7-19
Chaîne de transmission, tension .......... 7-17
Contacteur au guidon ............................. 4-1
Coupe-circuit du moteur ......................... 4-1DDémarrage, moteur chaud...................... 6-2
Démarrage, moteur froid ........................ 6-1
Dépannage, schéma de diagnostic ...... 7-28
Direction, contrôle................................. 7-22EEmplacement des éléments ................... 3-1
Entretien du système de contrôle des
gaz d’échappement .............................. 7-2
Entretiens périodiques et fréquences de
graissage .............................................. 7-3
Étiquette des codes du modèle ............ 10-1
Étiquettes de renseignements
importants............................................. 1-1
FFiltre à air, nettoyage de l’élément ..........7-9
Fourche, contrôle .................................. 7-21
Frein, levier ............................................. 4-2
Frein, pédale ........................................... 4-2
Frein, réglage de la garde de la
pédale ................................................. 7-16
Frein, réglage de la garde du levier ...... 7-15HHuile de boîte de vitesses ....................... 7-8
Huile moteur ............................................ 4-4KKick ......................................................... 4-6LLevier de frein, contrôle et
lubrification .......................................... 7-20MMâchoires de frein, contrôle ..................7-17NNuméros d’identification ........................ 10-1PPannes, diagnostic ................................ 7-27
Pare-étincelles, nettoyage..................... 7-11
Pédale de frein, contrôle et
lubrification .......................................... 7-21
Pièces de couleur mate........................... 8-1
Pneus .................................................... 7-13
Poignée et câble des gaz, contrôle et
lubrification .......................................... 7-20
Pompe à huile “Autolube”, réglage........7-20RRéducteur de puissance ......................... 4-1
Réducteur de puissance, dépose............7-7
Régime de ralenti du moteur ................. 7-12Remisage................................................ 8-3
Réservoir de carburant, bouchon ........... 4-2
Réservoir de carburant, ventilation ......... 4-4
Robinet de carburant .............................. 4-5
Rodage du moteur .................................. 6-3
Roue arrière .......................................... 7-25
Roue avant ........................................... 7-23
Roues ................................................... 7-14
Roulements de roue, contrôle............... 7-23
SSécurité................................................... 2-1
Sélecteur au pied .................................... 4-1
Sélecteur, contrôle ................................ 7-16
Selle ........................................................ 4-7
Soin......................................................... 8-1
Starter ..................................................... 4-6
Stationnement......................................... 6-4TTrousse de réparation............................. 7-1VVéhicule, numéro d’identification .......... 10-1
Vitesses, sélection .................................. 6-2
U3RV8LF0.book Page 1 Tuesday, April 13, 2010 9:13 AM

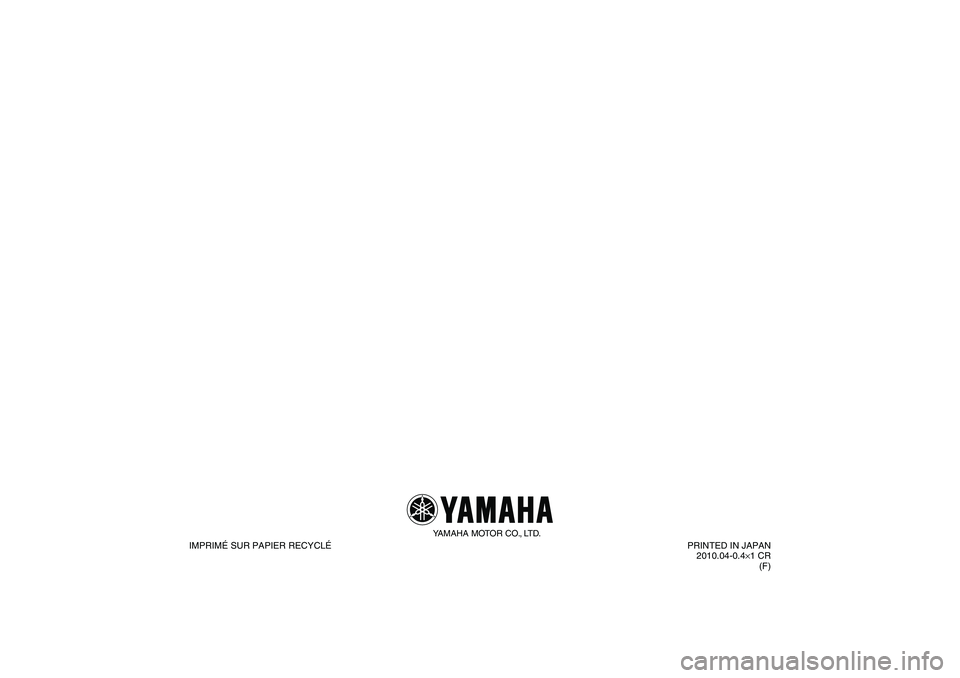

YAMAHA MOTOR CO., LTD.
IMPRIMÉ SUR PAPIER RECYCLÉPRINTED IN JAPAN
2010.04-0.4×1 CR
