ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-14
7

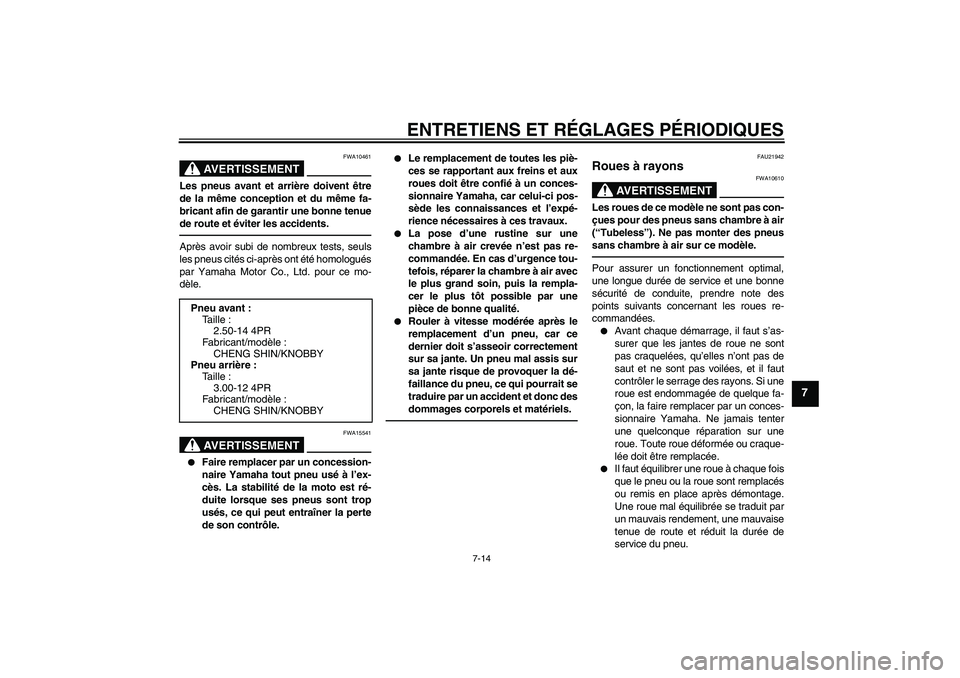

AVERTISSEMENT
FWA10461
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne tenue
de route et éviter les accidents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA15541


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est ré-
duite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
de son contrôle.


Le remplacement de toutes les piè-
ces se rapportant aux freins et aux
roues doit être confié à un conces-
sionnaire Yamaha, car celui-ci pos-
sède les connaissances et l’expé-
rience nécessaires à ces travaux.


La pose d’une rustine sur une
chambre à air crevée n’est pas re-
commandée. En cas d’urgence tou-
tefois, réparer la chambre à air avec
le plus grand soin, puis la rempla-
cer le plus tôt possible par une
pièce de bonne qualité.


Rouler à vitesse modérée après le
remplacement d’un pneu, car ce
dernier doit s’asseoir correctement
sur sa jante. Un pneu mal assis sur
sa jante risque de provoquer la dé-
faillance du pneu, ce qui pourrait se
traduire par un accident et donc des
dommages corporels et matériels.
FAU21942
Roues à rayons
AVERTISSEMENT
FWA10610
Les roues de ce modèle ne sont pas con-
çues pour des pneus sans chambre à air
(“Tubeless”). Ne pas monter des pneus
sans chambre à air sur ce modèle.Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées, et il faut
contrôler le serrage des rayons. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Toute roue déformée ou craque-
lée doit être remplacée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu. Pneu avant :
Taille :
2.50-14 4PR
Fabricant/modèle :
CHENG SHIN/KNOBBY
Pneu arrière :
Taille :
3.00-12 4PR
Fabricant/modèle :
CHENG SHIN/KNOBBY
U3RV8LF0.book Page 14 Tuesday, April 13, 2010 9:13 AM

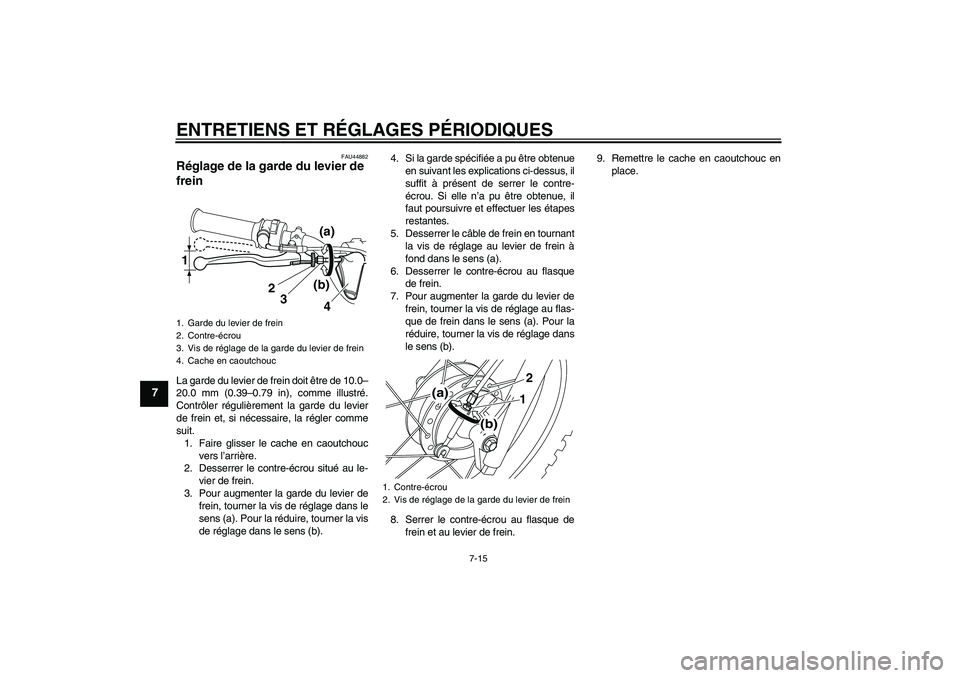

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-15
7
FAU44882
Réglage de la garde du levier de
frein La garde du levier de frein doit être de 10.0–
20.0 mm (0.39–0.79 in), comme illustré.
Contrôler régulièrement la garde du levier
de frein et, si nécessaire, la régler comme
suit.
1. Faire glisser le cache en caoutchouc
vers l’arrière.
2. Desserrer le contre-écrou situé au le-
vier de frein.
3. Pour augmenter la garde du levier de
frein, tourner la vis de réglage dans le
sens (a). Pour la réduire, tourner la vis
de réglage dans le sens (b).4. Si la garde spécifiée a pu être obtenue
en suivant les explications ci-dessus, il
suffit à présent de serrer le contre-
écrou. Si elle n’a pu être obtenue, il
faut poursuivre et effectuer les étapes
restantes.
5. Desserrer le câble de frein en tournant
la vis de réglage au levier de frein à
fond dans le sens (a).
6. Desserrer le contre-écrou au flasque
de frein.
7. Pour augmenter la garde du levier de
frein, tourner la vis de réglage au flas-
que de frein dans le sens (a). Pour la
réduire, tourner la vis de réglage dans
le sens (b).
8. Serrer le contre-écrou au flasque de
frein et au levier de frein.9. Remettre le cache en caoutchouc en
place.1. Garde du levier de frein
2. Contre-écrou
3. Vis de réglage de la garde du levier de frein
4. Cache en caoutchouc1
2
3
4(a)
(b)
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
12
(a)
(b)
U3RV8LF0.book Page 15 Tuesday, April 13, 2010 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-16
7
FAU39812

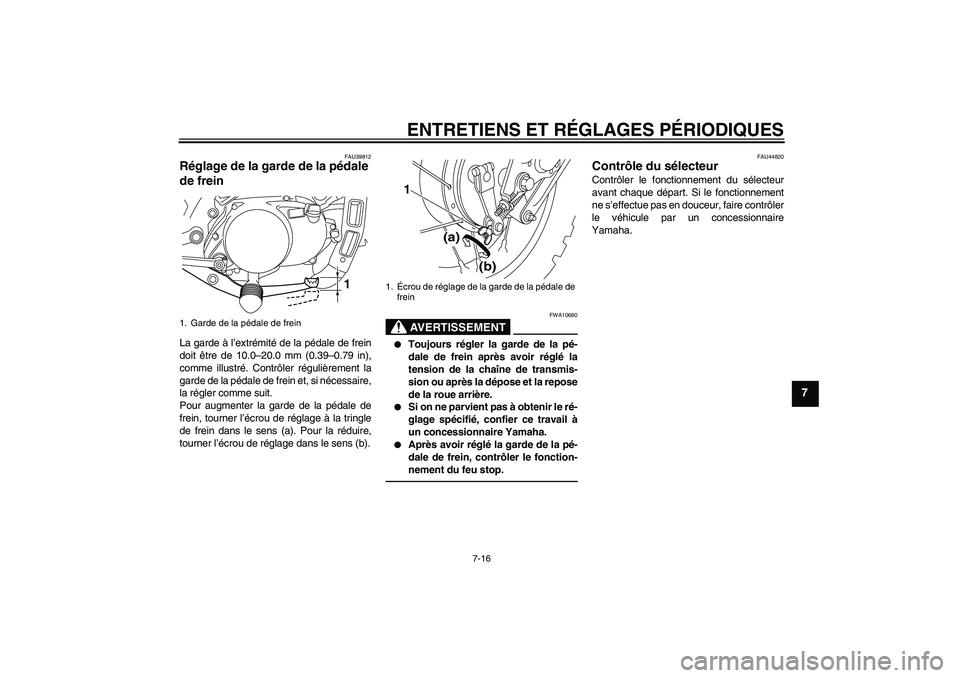

Réglage de la garde de la pédale
de frein La garde à l’extrémité de la pédale de frein
doit être de 10.0–20.0 mm (0.39–0.79 in),
comme illustré. Contrôler régulièrement la
garde de la pédale de frein et, si nécessaire,
la régler comme suit.
Pour augmenter la garde de la pédale de
frein, tourner l’écrou de réglage à la tringle
de frein dans le sens (a). Pour la réduire,
tourner l’écrou de réglage dans le sens (b).
AVERTISSEMENT
FWA10680


Toujours régler la garde de la pé-
dale de frein après avoir réglé la
tension de la chaîne de transmis-
sion ou après la dépose et la repose
de la roue arrière.


Si on ne parvient pas à obtenir le ré-
glage spécifié, confier ce travail à
un concessionnaire Yamaha.


Après avoir réglé la garde de la pé-
dale de frein, contrôler le fonction-
nement du feu stop.
FAU44820
Contrôle du sélecteur Contrôler le fonctionnement du sélecteur
avant chaque départ. Si le fonctionnement
ne s’effectue pas en douceur, faire contrôler
le véhicule par un concessionnaire
Yamaha.
1. Garde de la pédale de frein
1
1.Écrou de réglage de la garde de la pédale de
frein
1
(a)
(b)
U3RV8LF0.book Page 16 Tuesday, April 13, 2010 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-17
7
FAU41052

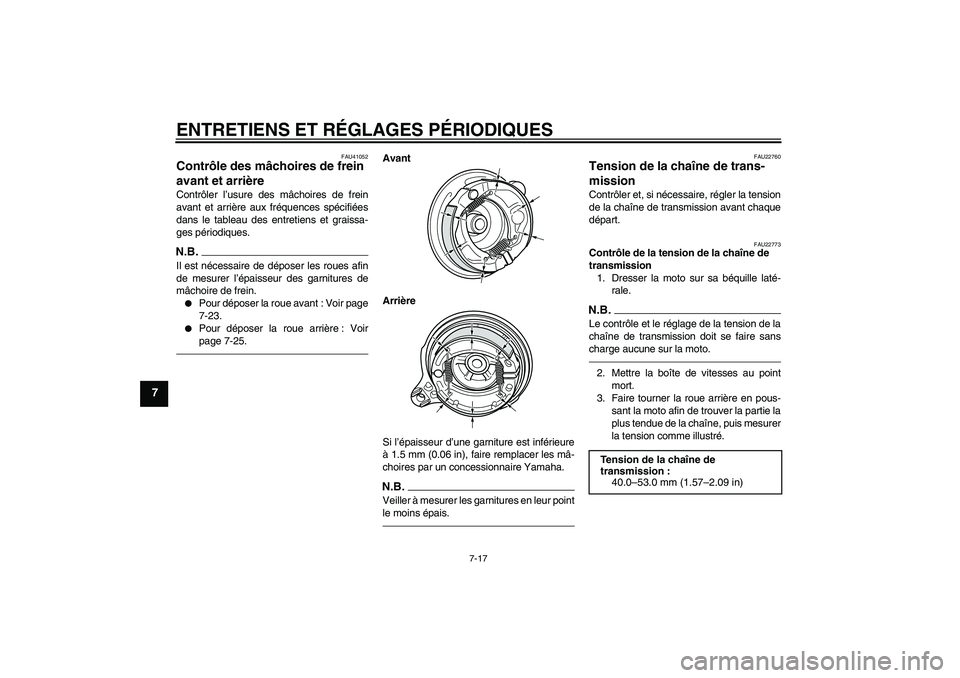

Contrôle des mâchoires de frein
avant et arrière Contrôler l’usure des mâchoires de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.N.B.Il est nécessaire de déposer les roues afin
de mesurer l’épaisseur des garnitures de
mâchoire de frein.

Pour déposer la roue avant : Voir page
7-23.


Pour déposer la roue arrière : Voir
page 7-25.
Avant
Arrière
Si l’épaisseur d’une garniture est inférieure
à 1.5 mm (0.06 in), faire remplacer les mâ-
choires par un concessionnaire Yamaha.N.B.Veiller à mesurer les garnitures en leur point
le moins épais.
FAU22760
Tension de la chaîne de trans-
mission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22773
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.Tension de la chaîne de
transmission :
40.0–53.0 mm (1.57–2.09 in)
U3RV8LF0.book Page 17 Tuesday, April 13, 2010 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-18
7

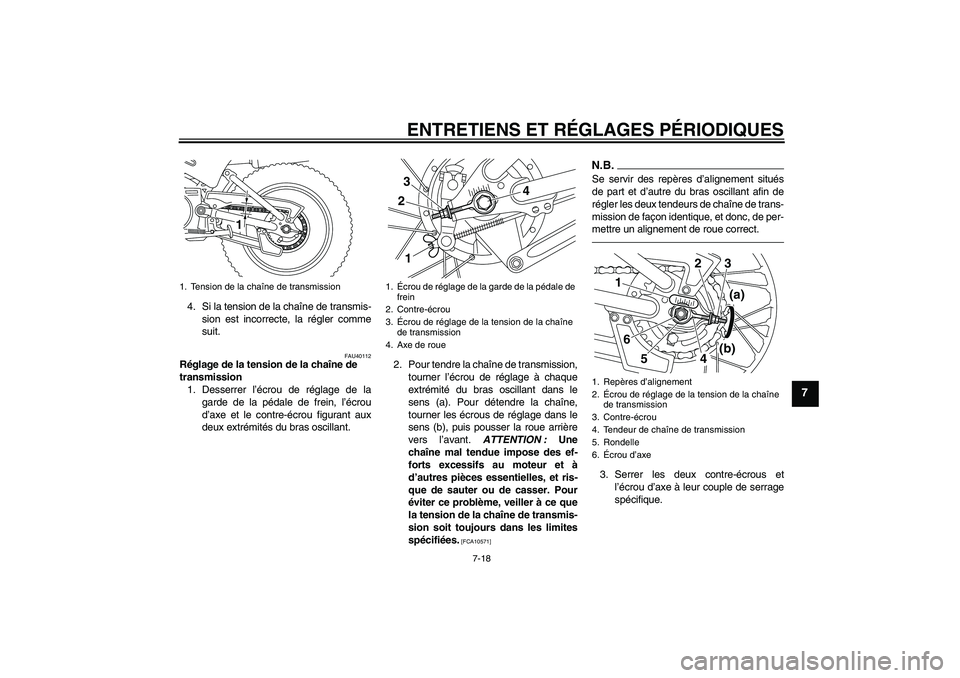

4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU40112
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou de réglage de la
garde de la pédale de frein, l’écrou
d’axe et le contre-écrou figurant aux
deux extrémités du bras oscillant.2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage à chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant. ATTENTION : Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10571]
N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de trans-
mission de façon identique, et donc, de per-
mettre un alignement de roue correct.3. Serrer les deux contre-écrous et
l’écrou d’axe à leur couple de serrage
spécifique.
1. Tension de la chaîne de transmission
1
1.Écrou de réglage de la garde de la pédale de
frein
2. Contre-écrou
3.Écrou de réglage de la tension de la chaîne
de transmission
4. Axe de roue
2
14 3
1. Repères d’alignement
2.Écrou de réglage de la tension de la chaîne
de transmission
3. Contre-écrou
4. Tendeur de chaîne de transmission
5. Rondelle
6.Écrou d’axe
62
1
(a)(b)
5
4
3
U3RV8LF0.book Page 18 Tuesday, April 13, 2010 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-19
7

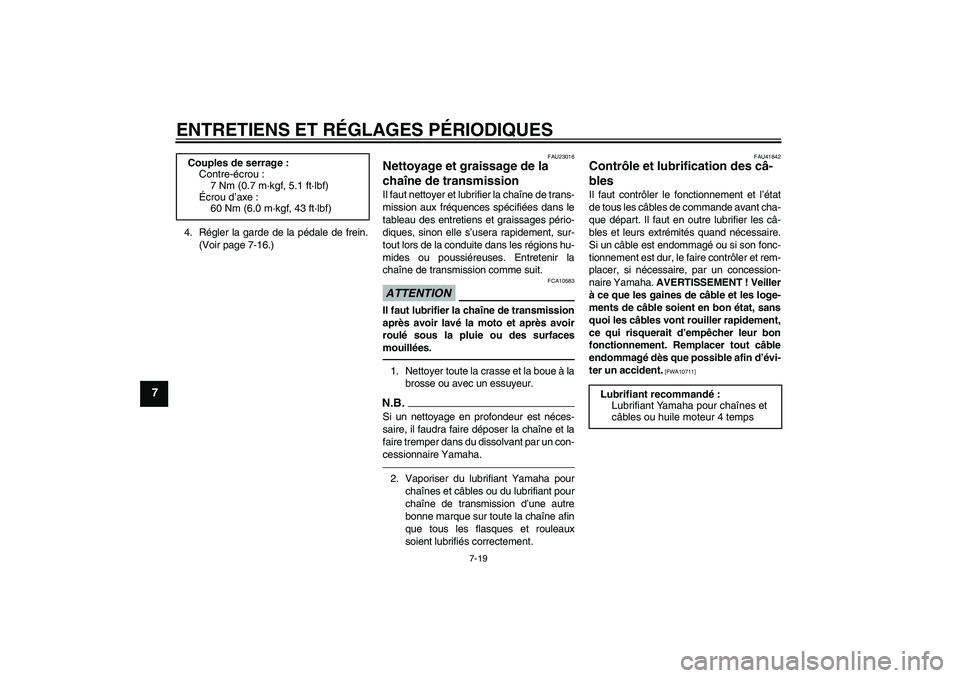

4. Régler la garde de la pédale de frein.
(Voir page 7-16.)
FAU23016
Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10583
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Nettoyer toute la crasse et la boue à la
brosse ou avec un essuyeur.N.B.Si un nettoyage en profondeur est néces-
saire, il faudra faire déposer la chaîne et la
faire tremper dans du dissolvant par un con-
cessionnaire Yamaha.2. Vaporiser du lubrifiant Yamaha pour
chaînes et câbles ou du lubrifiant pour
chaîne de transmission d’une autre
bonne marque sur toute la chaîne afin
que tous les flasques et rouleaux
soient lubrifiés correctement.
FAU41842
Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha. AVERTISSEMENT ! Veiller
à ce que les gaines de câble et les loge-
ments de câble soient en bon état, sans
quoi les câbles vont rouiller rapidement,
ce qui risquerait d’empêcher leur bon
fonctionnement. Remplacer tout câble
endommagé dès que possible afin d’évi-
ter un accident.
[FWA10711]
Couples de serrage :
Contre-écrou :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Écrou d’axe :
60 Nm (6.0 m·kgf, 43 ft·lbf)
Lubrifiant recommandé:
Lubrifiant Yamaha pour chaînes et
câbles ou huile moteur 4 temps
U3RV8LF0.book Page 19 Tuesday, April 13, 2010 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-20
7
FAU23113

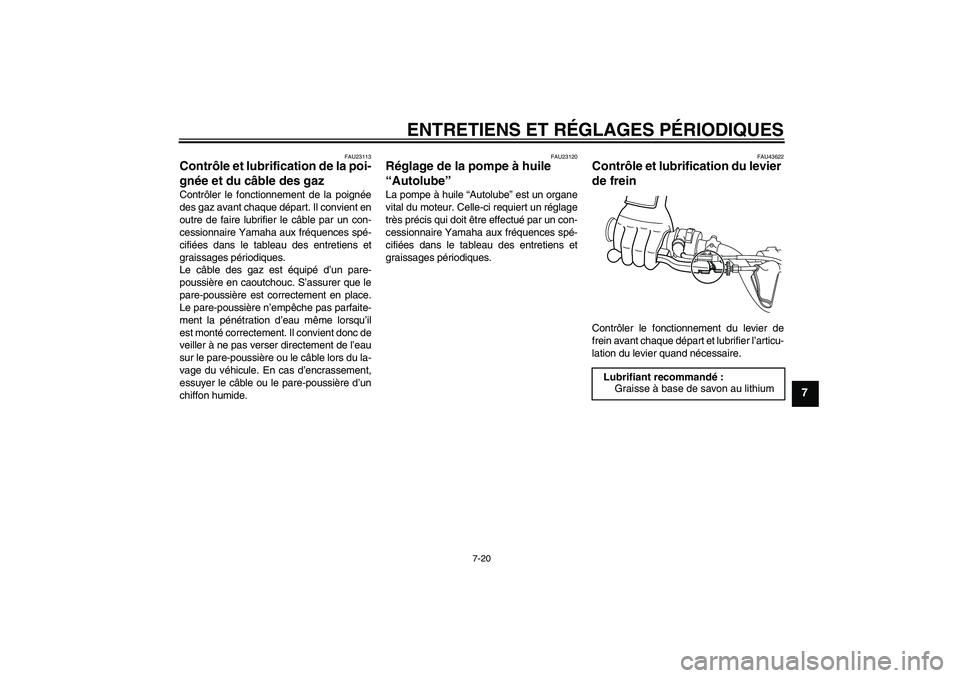

Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un pare-
poussière en caoutchouc. S’assurer que le
pare-poussière est correctement en place.
Le pare-poussière n’empêche pas parfaite-
ment la pénétration d’eau même lorsqu’il
est monté correctement. Il convient donc de
veiller à ne pas verser directement de l’eau
sur le pare-poussière ou le câble lors du la-
vage du véhicule. En cas d’encrassement,
essuyer le câble ou le pare-poussière d’un
chiffon humide.
FAU23120
Réglage de la pompe à huile
“Autolube” La pompe à huile “Autolube” est un organe
vital du moteur. Celle-ci requiert un réglage
très précis qui doit être effectué par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
FAU43622
Contrôle et lubrification du levier
de frein Contrôler le fonctionnement du levier de
frein avant chaque départ et lubrifier l’articu-
lation du levier quand nécessaire.
Lubrifiant recommandé:
Graisse à base de savon au lithium
U3RV8LF0.book Page 20 Tuesday, April 13, 2010 9:13 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-21
7
FAU23182
Contrôle et lubrification de la pé-
dale de frein Contrôler le fonctionnement de la pédale de
frein avant chaque départ et lubrifier l’articu-
lation de la pédale quand nécessaire.
FAU23202
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10731
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdre
le contrôle du véhicule.
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur. Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U3RV8LF0.book Page 21 Tuesday, April 13, 2010 9:13 AM

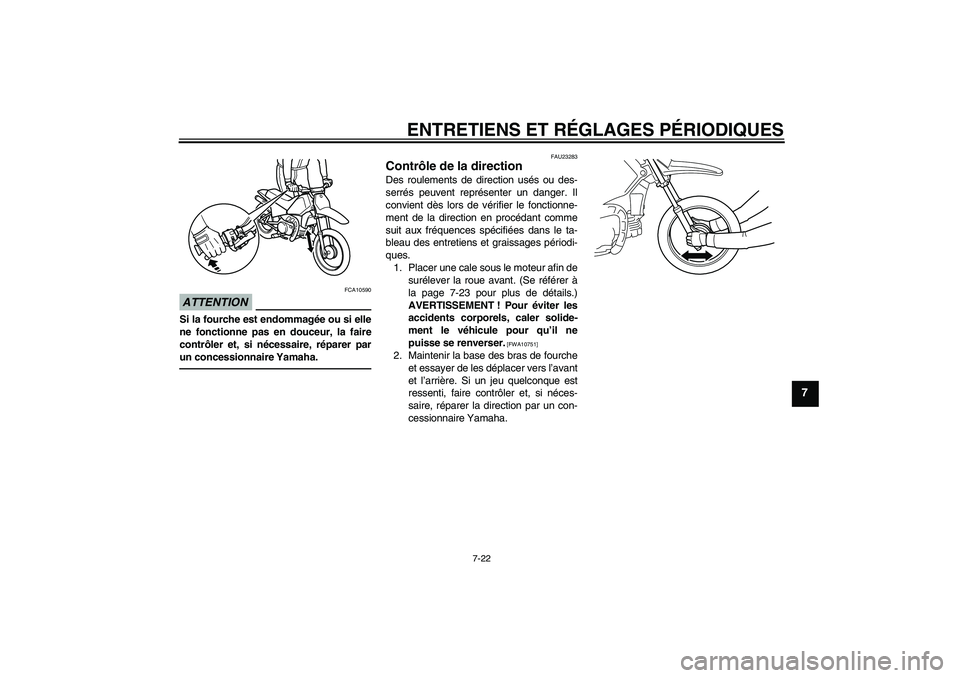

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-22
7
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23283
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant. (Se référer à
la page 7-23 pour plus de détails.)
AVERTISSEMENT ! Pour éviter les
accidents corporels, caler solide-
ment le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U3RV8LF0.book Page 22 Tuesday, April 13, 2010 9:13 AM

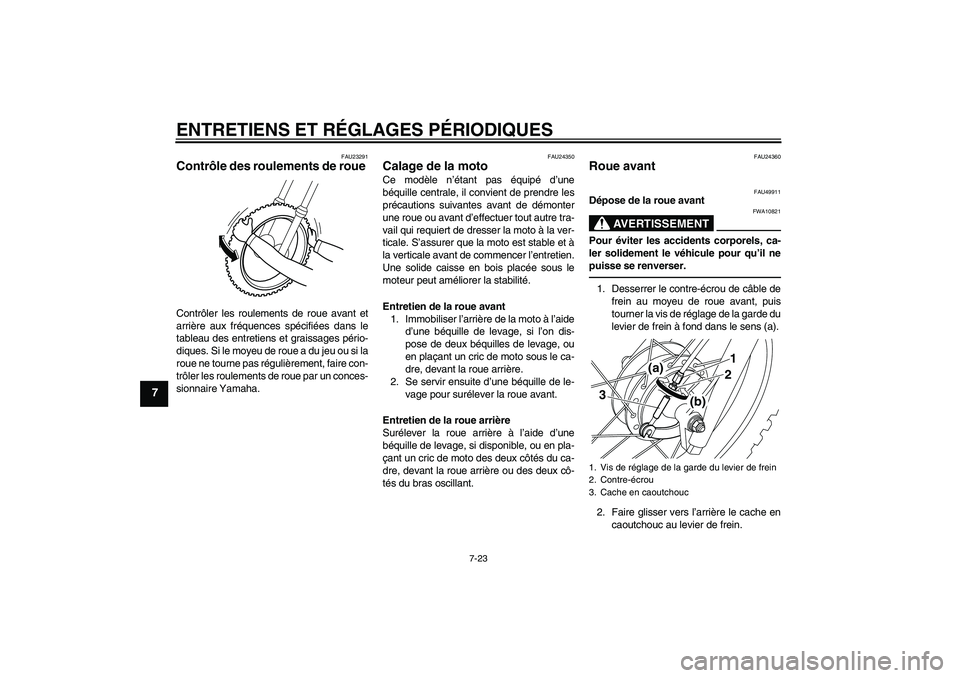

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-23
7
FAU23291
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
FAU24360
Roue avant
FAU49911
Dépose de la roue avant
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer le contre-écrou de câble de
frein au moyeu de roue avant, puis
tourner la vis de réglage de la garde du
levier de frein à fond dans le sens (a).
2. Faire glisser vers l’arrière le cache en
caoutchouc au levier de frein.1. Vis de réglage de la garde du levier de frein
2. Contre-écrou
3. Cache en caoutchouc3
1
2 (a)
(b)
U3RV8LF0.book Page 23 Tuesday, April 13, 2010 9:13 AM
