USB YAMAHA R6 RACE 2022 Betriebsanleitungen (in German)

InhaltsverzeichnisSicherheitsinformationen ................ 1-1
Beschrei bun g................................... 2-1
Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht...................... 2-2
Bedienungselemente und Instrumente ................................. 2-3
Beson dere Merkmale ...................... 3-1
D-Modus (Fahrmodus) ................... 3-1
Traktionskontrollsystem ................. 3-2
Quickshifter .................................... 3-4
Funktionen der Instrumente un d
Be dienun gselemente ....................... 4-1
Wegfahrsperrensystem .................. 4-1
Zünd-/Lenkschloss......................... 4-2
Lenkerarmaturen ............................ 4-3
Kontrollleuchten und Warnleuchten .............................. 4-5
Multifunktionsmesser-Einheit ......... 4-8
Kupplungshebel ........................... 4-17
Fußschalthebel ............................. 4-17
Handbremshebel .......................... 4-17
Fußbremshebel............................. 4-18
ABS .............................................. 4-18
Tankverschluss............................. 4-19
Kraftstoff ....................................... 4-20
Kraftstofftank- Überlaufschlauch ...................... 4-22
Abgaskatalysator .......................... 4-22 Sitzbank ........................................ 4-23
Rückspiegel .................................. 4-24
Teleskopgabel einstellen............... 4-24
Federbein einstellen ...................... 4-26
EXUP-System ............................... 4-29
Nebenverbraucher-
Steckverbinder .......................... 4-29
Seitenständer ................................ 4-30
Zündunterbrechungs- u.
Anlasssperrschalter-System...... 4-30
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrt beg inn ... 5-1
Wichti ge Fahr- un d
Be dienun gshinweise ........................ 6-1
Motor starten .................................. 6-1
Schalten .......................................... 6-2
Einfahrvorschriften .......................... 6-3
Parken ............................................. 6-4
Re gelmäßi ge Wartun g un d
Einstellun g......................................... 7-1
Bordwerkzeug ................................. 7-2
Regelmäßige Wartungstabellen ...... 7-3
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ........ 7-3
Allgemeine Wartungs- und Schmiertabelle ............................. 7-5 Verkleidungsteile und
Abdeckungen abnehmen und
montieren .................................. 7-10
Zündkerzen prüfen ....................... 7-14
Kanister......................................... 7-15
Motoröl und Ölfilterpatrone .......... 7-16
Warum Yamalube ......................... 7-20
Kühlflüssigkeit............................... 7-20
Luftfiltereinsatz ............................. 7-21
Leerlaufdrehzahl prüfen ................ 7-22
Spiel des Gasdrehgriffs prüfen ..... 7-22
Ventilspiel ..................................... 7-22
Reifen............................................ 7-23
Gussräder ..................................... 7-25
Kupplungshebel-Spiel einstellen ................................... 7-26
Sp ie
l d

es Handbremshebels
prüfen ........................................ 7-27
Bremslichtschalter ....................... 7-27

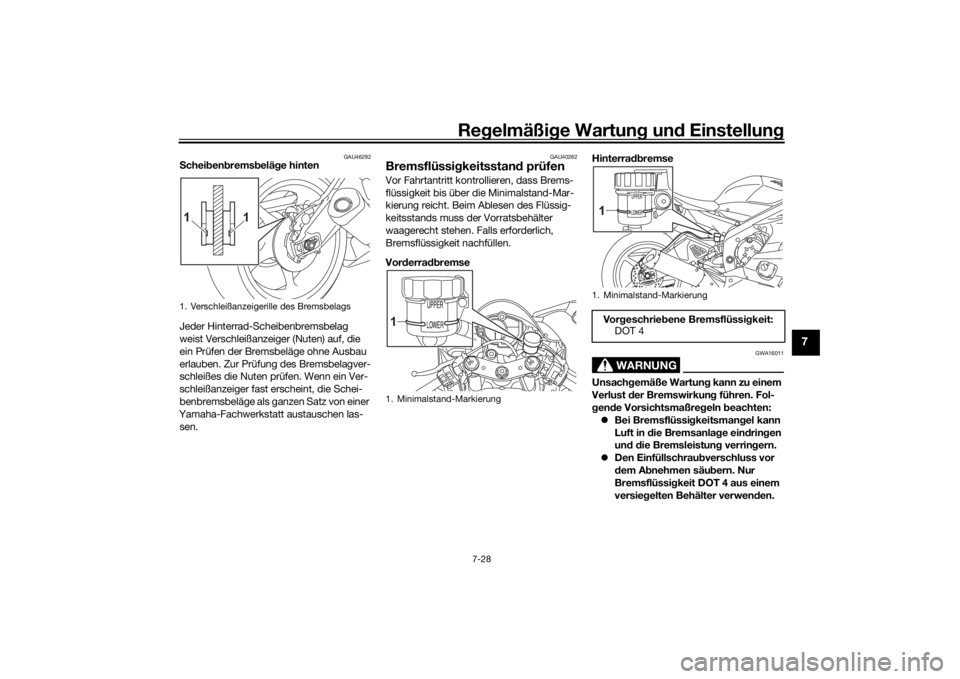

Scheibenbremsbeläge des Vorder- und Hinterrads
prüfen ........................................ 7-27
Bremsflüssigkeitsstand prüfen ..... 7-28
Wechseln der Bremsflüssigkeit .... 7-29
Antriebsketten-Durchhang ........... 7-30
Antriebskette säubern und
schmieren .................................. 7-31
Bowdenzüge prüfen und schmieren .................................. 7-32
Gasdrehgriff und Gaszug kontrollieren und schmieren ...... 7-32
UBN6GBG0.book Page 1 Monday, October 11, 2021 10:48 AM

Inhaltsverzeichnis

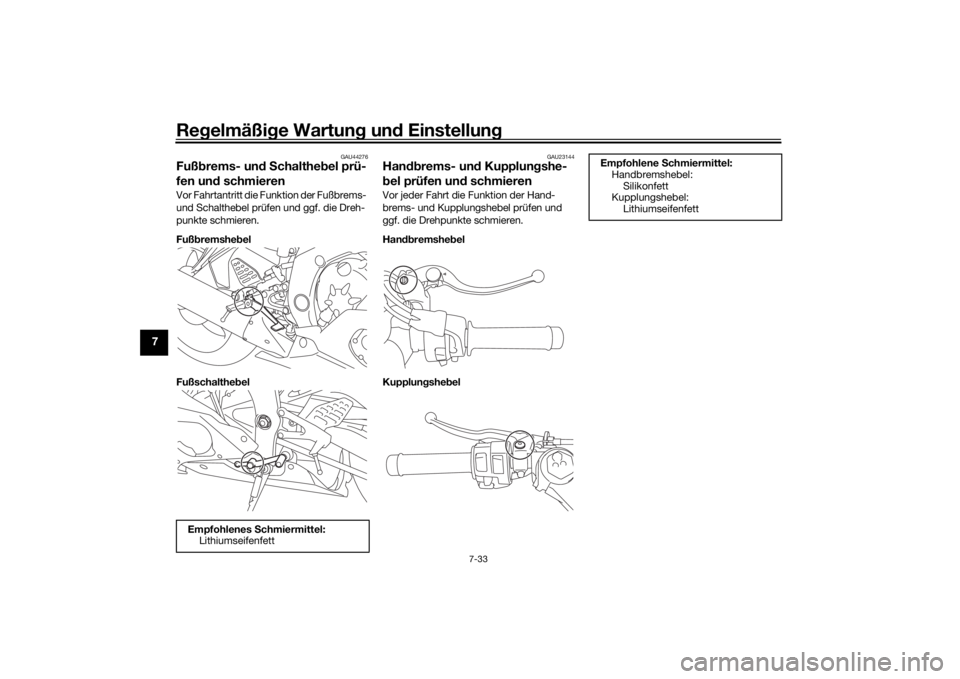

Fußbrems- und Schalthebel prüfen und schmieren ................7-33
Handbrems- und Kupplungshebel prüfen und schmieren ................7-33
Seitenständer prüfen und
schmieren ..................................7-34
Schwingen-Drehpunkte schmieren ..................................7-34
Teleskopgabel prüfen ....................7-34
Lenkung prüfen .............................7-35
Radlager prüfen .............................7-35
Batterie ..........................................7-36
Sicherungen wechseln ..................7-37
Fahrzeugleuchten ..........................7-39
Kennzeichenleuchten-Lampe auswechseln ..............................7-39
Motorrad aufbocken ......................7-40
Fehlersuche ...................................7-40
Fehlersuchdiagramm.....................7-41
Pfle ge un d La gerun g d es
Motorra ds ..........................................8-1
Vorsicht bei Mattfarben ...................8-1
Pflege ..............................................8-1
Lagern .............................................8-3
Technische Daten .............................9-1
Kun deninformation .........................10-1
Identifizierungsnummern ...............10-1
Diagnose-Steckverbinder ..............10-2 Fahrzeugdaten-Aufzeichnung....... 10-2
In dex ................................................ 11-1
UBN6GBG0.book Page 2 Monday, October 11, 2021 10:48 AM

1-1
1
Sicherheitsinformationen
GAU94530
Seien Sie ein verantwortun gsb ewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad
fährt.
Er oder sie sollte:  Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorrad erhalten.
 Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.
 Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
 Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.
 Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
S icheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungsarbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor
jeder Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 5-1.  Dieses Motorrad ist für den Transport
von nur einer Person ausgelegt.
 Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshal b:
• Tragen Sie eine Jacke mit auffallen- den Farben. • Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
• Warten Sie niemals ein Motorrad, wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.
 An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi- ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.UBN6GBG0.book Page 1 Monday, October 11, 2021 10:48 AM

Funktionen der Instru mente un d Be dienun gselemente
4-18
4
GAU12944
Fuß bremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU63040
AB SDas Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S verma g nur lan ge Brems-
weg e zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen od er auf Schotterpis-
ten, kann d er Bremswe g mit AB S
so gar län ger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-
on an den Hebeln zu spüren, was je-
doch kein Anzeichen für eine Störung
ist.
 Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.
1. Fußbremshebel
1
UBN6GBG0.book Page 18 Monday, October 11, 2021 10:48 AM

Regelmäßi ge Wartun g un d Einstellun g
7-15
7
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4…1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Ausbauen des Zün dkerzensteckers
keine Werkzeu ge verwen den, an dern-
falls könnte d er Zündspulenstecker be-
schä dig t wer den. Der Zün dkerzenste-
cker ist mit einer Gummi dichtun g
versehen un d sitzt d eshalb fest auf. Um
d en Zün dkerzenstecker auszu bauen,
ihn einfach vor- und zurückdrehen, wäh-
ren d S ie ihn herausziehen; um ihn einzu-
b auen, wir d er vor- un d zurück ged reht,
währen d S ie ihn hinein drücken.
GAU36112
KanisterDieses Modell ist mit einem Kanister aus-
gestattet, um zu verhindern, dass Kraft-
stoffdämpfe in die Atmosphäre gelangen.
Vor Inbetriebnahme des Fahrzeugs sicher-
stellen, dass Folgendes kontrolliert wird:
 Jeden Schlauchanschluss kontrollie-
ren.
 Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
 Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
Empfohlene Zün
dkerze:
NGK/CR10EK
1. Zündkerzen-ElektrodenabstandZün dkerzen-Elektro denab stand:
0.6–0.7 mm (0.024–0.028 in)
Anzu gsmoment:
Zündkerze: 13 N·m (1.3 kgf·m, 9.6 lb·ft)
1
1
1. Kanister
2. Kanisterentl

Regelmäßi ge Wartun g un d Einstellun g
7-19
7
14. Die vorgeschriebene Menge des emp-
fohlenen Motoröls nachfüllen.HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA11621
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel-S pezifikation “CD” o der Öle
von höherer Qualität als vor ge- schrie
ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, d ass keine Fremd-
körper in das Kurb elgehäuse ein-
d rin gen.
15. Den O-Ring des Einfüllschraubver-
schlusses auf Beschädigung überprü-
fen und, falls beschädigt, erneuern.
16. Den Einfüllschraubverschluss anbrin- gen und festdrehen.
17. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEI SBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.ACHTUNG
GCA10402
Flackert die Ölstan d-Warnleuchte od er
b leib t sie an, o bwohl der Ölstan d korrekt
ist, sofort den Motor ausschalten un d
d as Fahrzeu g von einer Yamaha-Fach-
werkstatt ü berprüfen lassen.
18. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
19. Den O-Ring des Messstabs auf Be- schädigung überprüfen und, falls be-
schädigt, erneuern.
20. Die Verkleidungsteile montieren.
Anzu
gsmoment:
Motoröl-Ablassschraube:
43 N·m (4.3 kgf·m, 32 lb·ft)
Empfohlene Ölsorte: Siehe Seite 9-1.
Füllmeng e:
Ölwechsel:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Mit Ölfilterausbau: 2.60 L (2.75 US qt, 2.29 Imp.qt)
UBN6GBG0.book Page 19 Monday, October 11, 2021 10:48 AM

Regelmäßi ge Wartun g un d Einstellun g
7-27
7
GAU37914
Spiel des Han dbremshe bels prü-
fenAn den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremsheb els kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen S ie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit d em Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU36505
Bremslichtschalter Das Bremslicht sollte sich kurz vor der Wir-
kung der Bremse einschalten. Das Brems-
licht wird durch Schalter aktiviert, die an
den Handbremshebel und den Fußbrems-
hebel angeschlossen sind. Da die Brems-
lichtschalter Komponenten des Antiblo-
ckiersystems sind, sollten sie von einem
Yamaha-Händler gewartet werden.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU36891
S chei ben brems belä ge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prüfen
der Bremsbeläge ohne Ausbau erlauben.
Zur Prüfung des Bremsbelagverschleißes
die Bremse betätigen und die Verschleiß-
anzeiger beobachten. Wenn ein Verschleiß-
anzeiger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Kein Bremshebelspiel
1
1. Verschlei

Regelmäßi ge Wartun g und Einstellun g
7-28
7
GAU46292
Schei ben brems beläg e hinten
Jeder Hinterrad-Scheibenbremsbelag
weist Verschleißanzeiger (Nuten) auf, die
ein Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die Schei-
benbremsbeläge als ganzen Satz von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU40262
Bremsflüssi gkeitsstan d prüfenVor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht. Beim Ablesen des Flüssig-
keitsstands muss der Vorratsbehälter
waagerecht stehen. Falls erforderlich,
Bremsflüssigkeit nachfüllen.
Vor derra dbremse Hinterra
dbremse
WARNUNG
GWA16011
Unsachgemäße Wartun g kann zu einem
Verlust der Bremswirkun g führen. Fol-
g en de Vorsichtsmaßre geln beachten:
 Bei Bremsflüssi gkeitsman gel kann
Luft in die Bremsanla ge ein drin gen
und d ie Bremsleistun g verrin gern.
 Den Einfüllschrau bverschluss vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versieg elten Behälter verwen den.
1. Verschleißanzeigerille des Bremsbelags
1
1
1. Minimalstand-Markierung1
1. Minimalstand-Markierung
Vo r geschrieb ene Bremsflüssi gkeit:
DOT 41
UBN6GBG0.book Page 28 Monday, October 11, 2021 10:48 AM

Regelmäßi ge Wartun g un d Einstellun g
7-33
7
GAU44276
Fußbrems- un d S chaltheb el prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschalthe bel
GAU23144
Han dbrems- un d Kupplun gshe-
b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremshe bel
Kupplun gshe bel
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel: Lithiumseifenfett
UBN6GBG0.book Page 33 Monday, October 11, 2021 10:48 AM

Regelmäßi ge Wartun g und Einstellun g
7-40
7
GAU67131
Motorrad auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, geeignete Monta-
geständer verwendet werden.
Vor der Wartungsarbeit prüfen, ob das Mo-
torrad sicher und senkrecht steht.
GAU25872
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in d er Nähe befin den, einschließ- lich Zün
dflammen für Warmwasser be-
reiter o der Öfen. Benzin od er
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
1. Montageständer (Beispiel)
1
UBN6GBG0.book Page 40 Monday, October 11, 2021 10:48 AM
