Instrument och kontrollfunktioner
4-1
4
MAU10979
StartspärrsystemDetta fordon är utrustat med ett startspärr-
system som förhindrar stöld genom att
återregistrera koderna i standardnycklarna.
Systemet består av följande: en kodåterregistreringsnyckel
 två standardnycklar
 en transponder (en i varje nyckel)
 en startspärrenhet (på fordonet)
 en ECU (på fordonet)
 en indikatorlampa för systemet (sidan
4-6)
Om nycklarna
Nyckeln med det röda greppet används för
att registrera koder i varje standardnyckel.
Förvara kodåterregistreringsnyckeln på en säker plats. När det behövs kan du ta for-
donet tillsammans med de tre nycklarna till
en Yamaha-återförsäljare för att få dem
återregistrerade.
Använd inte nyckeln med det röda greppet
för att köra fordonet. Den ska bara använ-
das för återregistrering av standardnycklar-
na. Använd alltid en standardnyckel för att
köra fordonet.
TIPS
Håll standardnycklarna samt nycklar-
na till andra startspärrsystem borta
från kodåterregistreringsnyckeln.
 Håll andra nycklar för startspärrsys-
tem borta från huvudströmbrytaren
eftersom det kan ge upphov till signal-
störning.VIKTIGT
MCA11823
HÅLL REDA PÅ KODÅTERREGISTRE-
RINGSNYCKELN SÅ ATT DU INTE TAP-
PAR BORT DEN! KONTAKTA DIN
ÅTERFÖRSÄLJARE OM DU TAPPAR
BORT DEN! Om du förlorar kodåterre-
gistreringsnyckeln kan fordonet startas
med standardnycklarna. Det går dock
inte att registrera en ny standardnyckel.
Om alla nycklar går förlorade eller ska- das måste hela startspärrsystemet by-
tas ut. Hantera därför nycklarna
försiktigt.
 Sänk inte ned dem i vatten.
 Utsätt dem inte för höga tempera-
turer.
 Placera dem inte i närheten av mag-
neter.
 Placera dem inte i närheten av före-
mål som avger elektriska signaler.
 Hantera dem varsamt.
 Slipa dem inte eller försök ändra på
dem.
 Ta inte isär dem.
 Sätt inte två nycklar för samma
startspärrsystem på samma nyck-
elring.

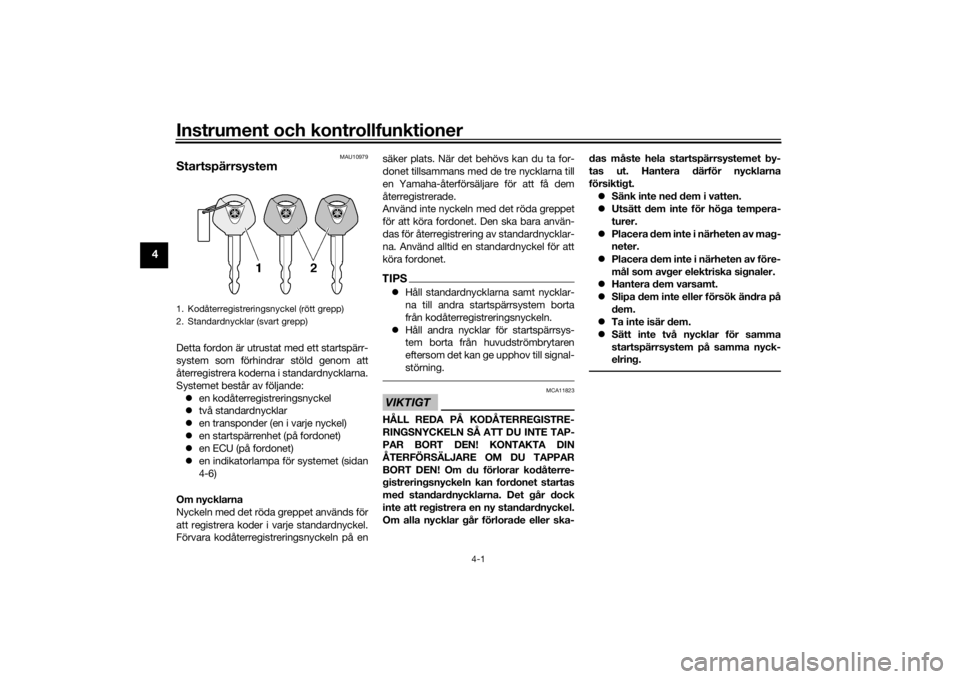

1. Kodåterregistreringsnyckel (rött grepp)
2. Standardnycklar (svart grepp)UBN6MBM0.book Page 1 Tuesday, October 19, 2021 7:35 AM

Instrument och kontrollfunktioner
4-16
4
MAU63040
ABSYamaha ABS (Anti-lock Brake System) be-står av ett dubbelt elektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande känsla kan kännas
i bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta ABS-
systemet arbeta, “pumpa” inte bromsarna
eftersom det minskar bromsförmågan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har ABS.  ABS fungerar bäst vid långa in-
bromsningssträckor.
 På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS än
utan.ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPSABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.
 Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
1. Framhjulets sensorrotor
2. Framhjulets sensor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
1
2
12
UBN6MBM0.book Page 16 Tuesday, October 19, 2021 7:35 AM

Periodiskt underhåll och justering
7-35
7
Säkringsbox 2 är placerad bakom panel A.
(Se sidan 7-9.)Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON” och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
1. Säkringsbox 1
2. Säkring för bränsleinsprutningssystemet
3. ABS ECU-säkring
4. Terminalsäkring 1 (för tillvalsutrustning)
5. Säkring för ETV (elektriskt gasspjäll)
6. Backupsäkring (säkring för klocka och start-spärrsystem)
7. ABS-solenoidsäkring
8. Reservsäkring
2
1
345
8
67
1. Säkringsbox 2
2. Säkring för varningsblinkers
3. Säkring för strålkastare
4. Säkring för tändning
5. Säkring för signalsystem
6. Säkring för höger kylfläktmotor
7. Säkring för vänster kylfläktmotor
8. Reservsäkring
2
1
345
8
67
Säkringar: Huvudsäkring:
50.0 A
Säkring för uttag 1: 2.0 A
Säkring för bränsleinsprutningssys-
temet: 15.0 A
Säkring för ABS-motor: 30.0 A
ABS ECU-säkring:
7.5 A
ABS-solenoidsäkring: 10.0 A
Säkring för varningsblinkers: 7.5 A
Säkring för ETV (elektriskt gas-
spjäll): 7.5 A
Backupsäkring:
7.5 A
Motorsäkring för kylfläkt: 15.0 A × 2
Säkring för tändning: 15.0 A
Säkring för signalsystem:
10.0 A
Säkring för strålkastare: 7.5 A
UBN6MBM0.book Page 35 Tuesday, October 19, 2021 7:35 AM

Konsumentinformation
10-2
10
Typskylten är monterad på ramen under
passagerarsadeln. (Se sidan 4-20.) Skriv
ner informationen på denna skylt i utrym-
met för det. Du behöver denna information
när du beställer reservdelar från en
Yamaha-återförsäljare.
MAU69910
DiagnoskontaktSe bild för placering av diagnoskontakten.
MAU85300
Registrera fordonsdataECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning, sta-
tistisk analys och utveckling.
Sensorerna och de data som registreras
varierar beroende på modell, men de hu-
vudsakliga uppgifter som samlas in är:  Data om fordonsstatus och motorns
prestanda
 Data om bränsleinsprutning och avga-
ser
Dessa data överförs bara när ett särskilt di-
agnostikverktyg från Yamaha ansluts till
fordonet, till exempel vid underhållskontrol-
ler eller när serviceåtgärder utförs.
Fordonsdata som överförs hanteras i enlig-
het med följande sekretesspolicy.
Sekretesspolicy
Yamaha lämnar inte ut data till en tredje part utom i följande fall: Dessutom kan
Yamaha lämna ut fordonsdata till en entre- prenör för att utföra tjänster i samband med
hanteringen av fordonsdata. I sådana fall
kräver Yamaha att entreprenören tar hand
om de fordonsdata som vi lämnar ut på rätt
sätt och Yamaha hanterar dessa data.
1. Diagnoskontakt
1
https://www.yamaha-motor.eu/se/
privacy/sekretesspolicy.aspx
