Instrument och kontrollfunktioner
4-20
4
MAU79900

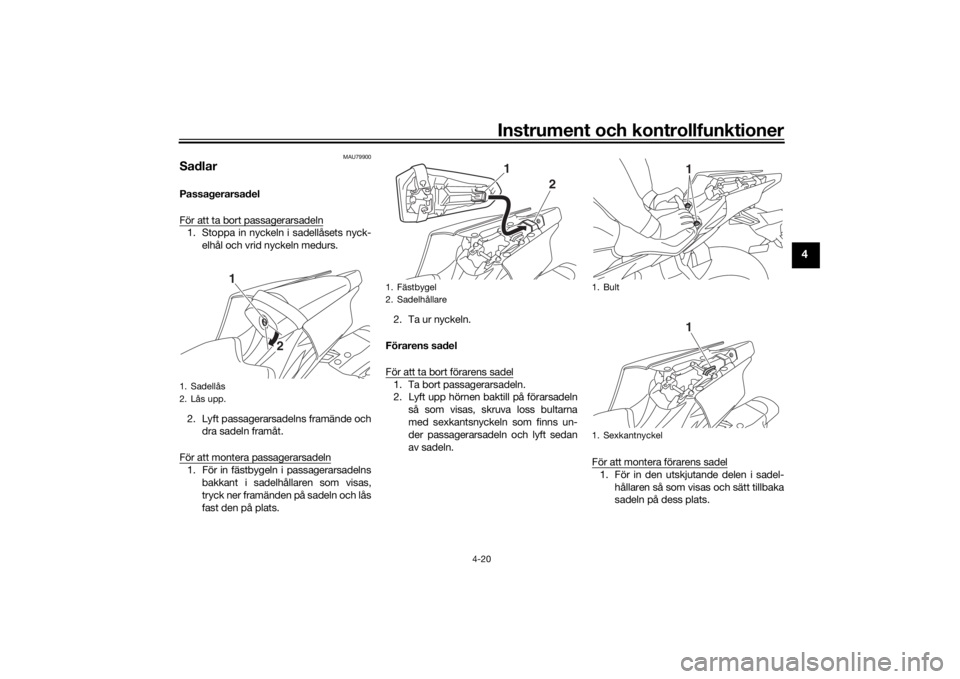

SadlarPassagerarsadel
För att ta bort passagerarsadeln1. Stoppa in nyckeln i sadellåsets nyck-elhål och vrid nyckeln medurs.
2. Lyft passagerarsadelns framände och dra sadeln framåt.
För att montera passagerarsadeln1. För in fästbygeln i passagerarsadelns bakkant i sadelhållaren som visas,
tryck ner framänden på sadeln och lås
fast den på plats. 2. Ta ur nyckeln.
Förarens sadel
För att ta bort förarens sadel
1. Ta bort passagerarsadeln.
2. Lyft upp hörnen baktill på förarsadeln så som visas, skruva loss bultarna
med sexkantsnyckeln som finns un-
der passagerarsadeln och lyft sedan
av sadeln.
För att montera förarens sadel
1. För in den utskjutande delen i sadel-hållaren så som visas och sätt tillbaka
sadeln på dess plats.
1. Sadellås
2. Lås upp.
1
2
1. Fästbygel
2. Sadelhållare
2
1
1. Bult
1. Sexkantnyckel
11
