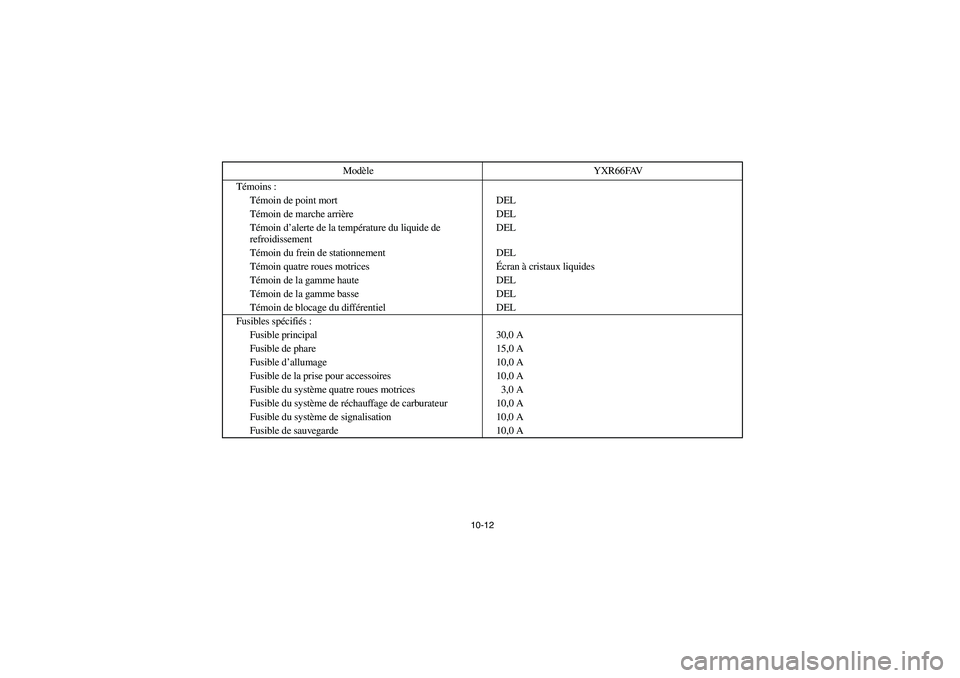

10-12
Témoins :
Témoin de point mort DEL
Témoin de marche arrière DEL
Témoin d’alerte de la température du liquide de
refroidissementDEL
Témoin du frein de stationnement DEL
Témoin quatre roues motricesÉcran à cristaux liquides
Témoin de la gamme haute DEL
Témoin de la gamme basse DEL
Témoin de blocage du différentiel DEL
Fusibles spécifiés :
Fusible principal 30,0 A
Fusible de phare 15,0 A
Fusible d’allumage 10,0 A
Fusible de la prise pour accessoires 10,0 A
Fusible du système quatre roues motrices 3,0 A
Fusible du système de réchauffage de carburateur 10,0 A
Fusible du système de signalisation 10,0 A
Fusible de sauvegarde 10,0 AModèle YXR66FAV
EE.book Page 12 Monday, July 11, 2005 2:32 PM

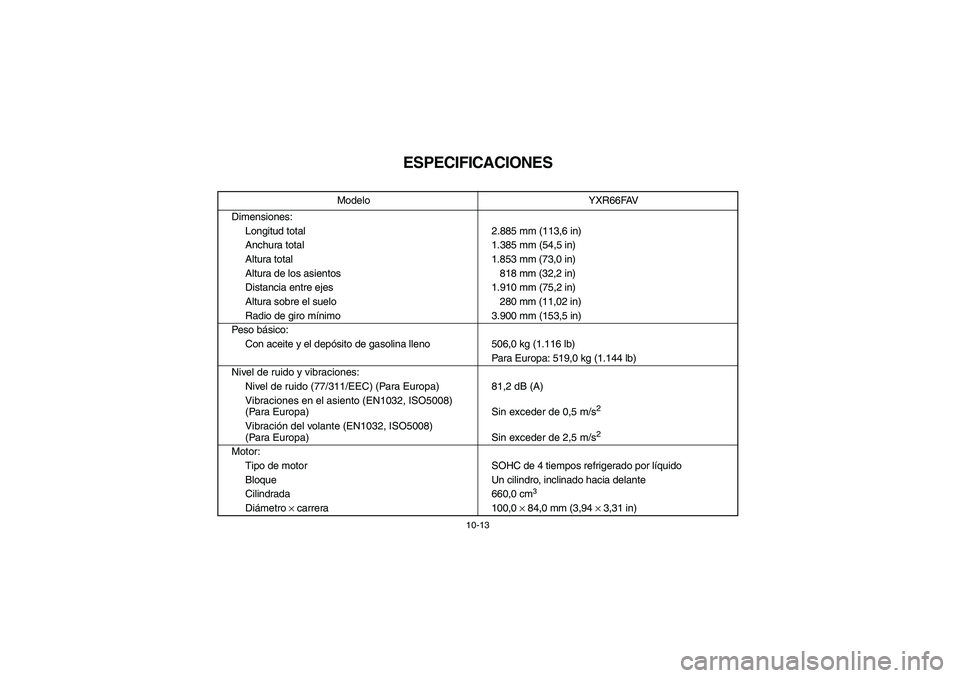

10-13
SVU01050
ESPECIFICACIONES
Modelo YXR66FAV
Dimensiones:
Longitud total 2.885 mm (113,6 in)
Anchura total 1.385 mm (54,5 in)
Altura total 1.853 mm (73,0 in)
Altura de los asientos 818 mm (32,2 in)
Distancia entre ejes 1.910 mm (75,2 in)
Altura sobre el suelo 280 mm (11,02 in)
Radio de giro mínimo 3.900 mm (153,5 in)
Pe s o básico:
Con aceite y el depósito de gasolina lleno 506,0 kg (1.116 lb)
Para Europa: 519,0 kg (1.144 lb)
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC) (Para Europa) 81,2 dB (A)
Vibraciones en el asiento (EN1032, ISO5008)
(Para Europa) Sin exceder de 0,5 m/s
2
Vibración del volante (EN1032, ISO5008)
(Para Europa) Sin exceder de 2,5 m/s2
Motor:
Tipo de motor SOHC de 4 tiempos refrigerado por líquido
Bloque Un cilindro, inclinado hacia delante
Cilindrada 660,0 cm
3
Diámetro
× carrera 100,0
× 84,0 mm (3,94
× 3,31 in)
EE.book Page 13 Monday, July 11, 2005 2:32 PM

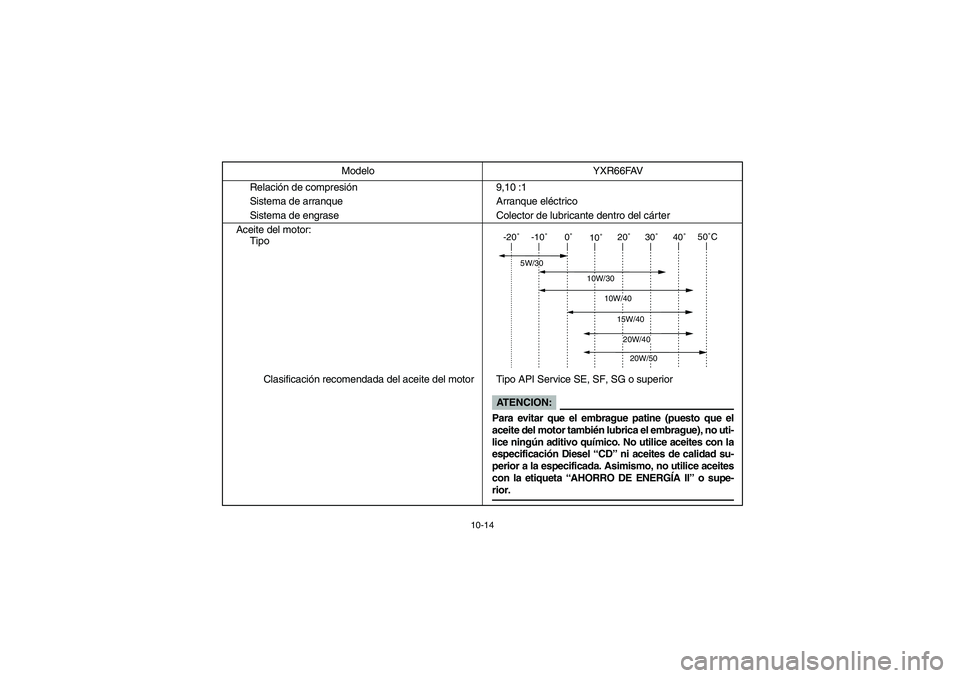

10-14
Relación de compresión 9,10 :1
Sistema de arranque Arranque eléctrico
Sistema de engrase Colector de lubricante dentro del cárter
Aceite del motor:
Tipo
Clasificación recomendada del aceite del motor Tipo API Service SE, SF, SG o superiorModelo YXR66FAV
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no uti-
lice ningún aditivo químico. No utilice aceites con la
especificación Diesel “CD” ni aceites de calidad su-
perior a la especificada. Asimismo, no utilice aceites
con la etiqueta “AHORRO DE ENERGÍA II” o supe-
rior.
EE.book Page 14 Monday, July 11, 2005 2:32 PM

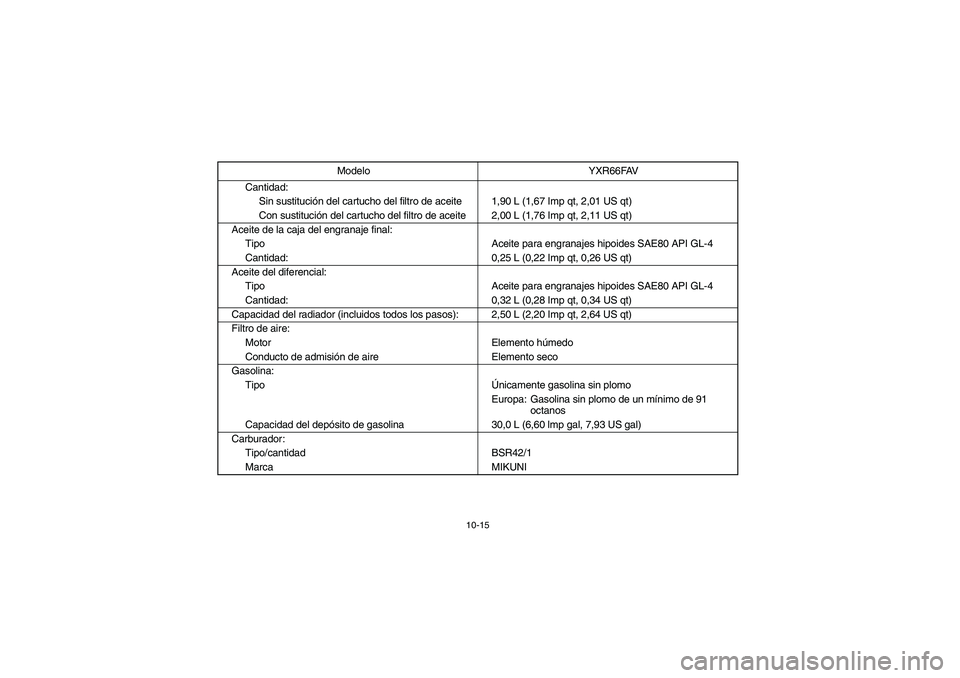

10-15
Cantidad:
Sin sustitución del cartucho del filtro de aceite 1,90 L (1,67 Imp qt, 2,01 US qt)
Con sustitución del cartucho del filtro de aceite 2,00 L (1,76 Imp qt, 2,11 US qt)
Aceite de la caja del engranaje final:
Tipo Aceite para engranajes hipoides SAE80 API GL-4
Cantidad: 0,25 L (0,22 Imp qt, 0,26 US qt)
Aceite del diferencial:
Tipo Aceite para engranajes hipoides SAE80 API GL-4
Cantidad: 0,32 L (0,28 Imp qt, 0,34 US qt)
Capacidad del radiador (incluidos todos los pasos): 2,50 L (2,20 Imp qt, 2,64 US qt)
Filtro de aire:
Motor Elemento húmedo
Conducto de admisión de aire Elemento seco
Gasolina:
TipoÚnicamente gasolina sin plomo
Europa: Gasolina sin plomo de un mínimo de 91
octanos
Capacidad del depósito de gasolina 30,0 L (6,60 lmp gal, 7,93 US gal)
Carburador:
Tipo/cantidad BSR42/1
Marca MIKUNIModelo YXR66FAV
EE.book Page 15 Monday, July 11, 2005 2:32 PM

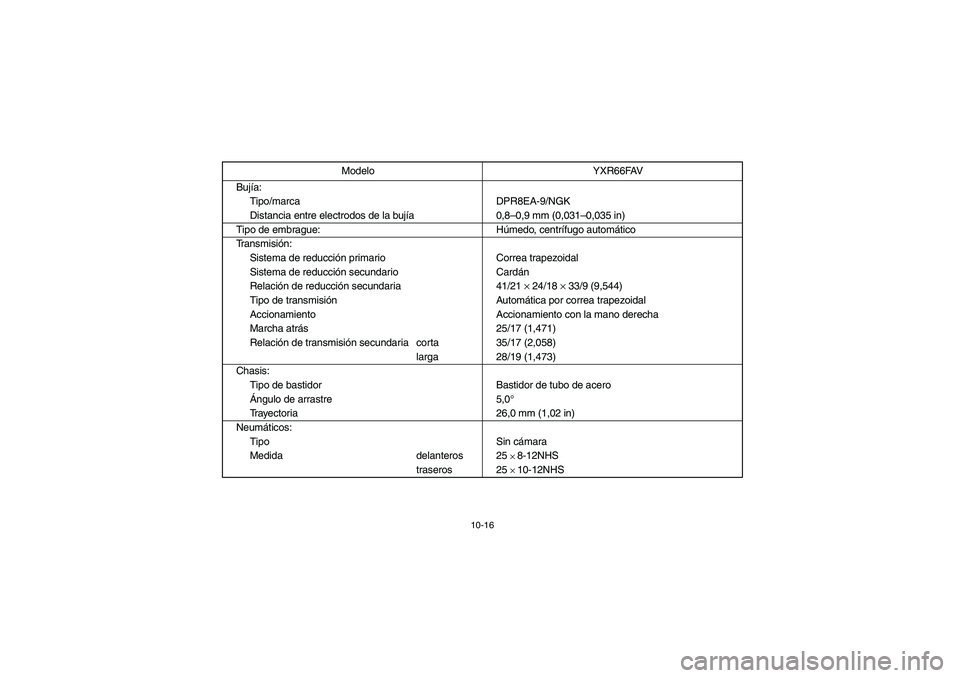

10-16
Bujía:
Tipo/marca DPR8EA-9/NGK
Distancia entre electrodos de la bujía0,8–0,9 mm (0,031–0,035 in)
Tipo de embrague: Húmedo, centrífugo automático
Tr a n s m i s ión:
Sistema de reducción primario Correa trapezoidal
Sistema de reducción secundario Cardán
Relación de reducción secundaria 41/21
× 24/18
× 33/9 (9,544)
Tipo de transmisión Automática por correa trapezoidal
Accionamiento Accionamiento con la mano derecha
Marcha atrás 25/17 (1,471)
Relación de transmisión secundaria corta 35/17 (2,058)
larga 28/19 (1,473)
Chasis:
Tipo de bastidor Bastidor de tubo de acero
Ángulo de arrastre 5,0°
Trayectoria 26,0 mm (1,02 in)
Neumáticos:
Tipo Sin cámara
Medida delanteros 25
× 8-12NHS
traseros 25 × 10-12NHS Modelo YXR66FAV
EE.book Page 16 Monday, July 11, 2005 2:32 PM

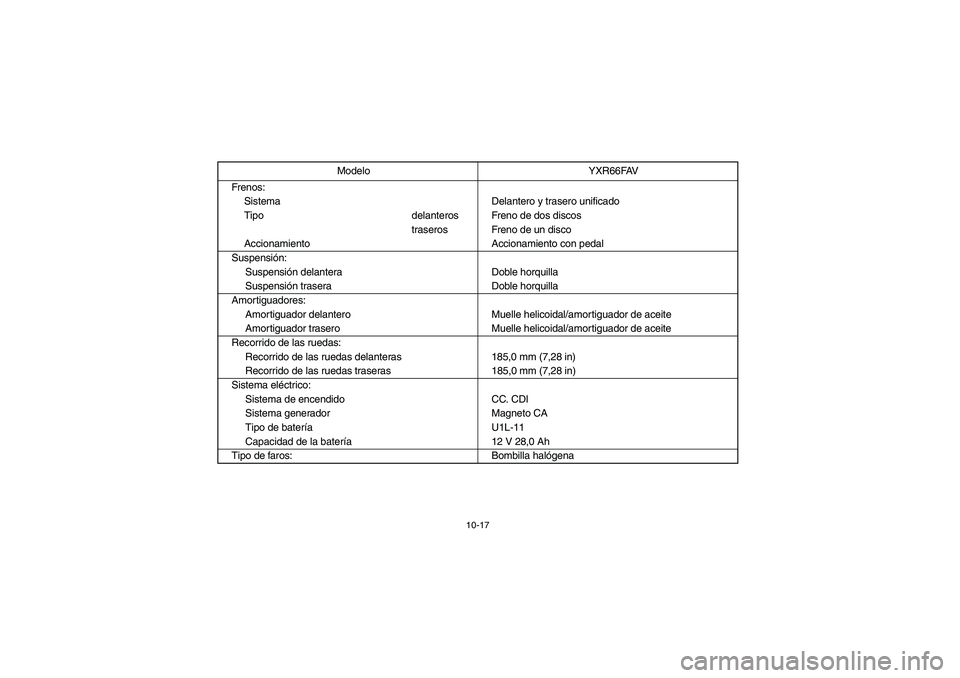

10-17
Frenos:
Sistema Delantero y trasero unificado
Tipo delanteros Freno de dos discos
traseros Freno de un disco
Accionamiento Accionamiento con pedal
Suspensión:
Suspensión delantera Doble horquilla
Suspensión trasera Doble horquilla
Amortiguadores:
Amortiguador delantero Muelle helicoidal/amortiguador de aceite
Amortiguador trasero Muelle helicoidal/amortiguador de aceite
Recorrido de las ruedas:
Recorrido de las ruedas delanteras 185,0 mm (7,28 in)
Recorrido de las ruedas traseras 185,0 mm (7,28 in)
Sistema eléctrico:
Sistema de encendido CC. CDI
Sistema generador Magneto CA
Tipo de batería U1L-11
Capacidad de la batería 12 V 28,0 Ah
Tipo de faros: Bombilla halógena Modelo YXR66FAV
EE.book Page 17 Monday, July 11, 2005 2:32 PM

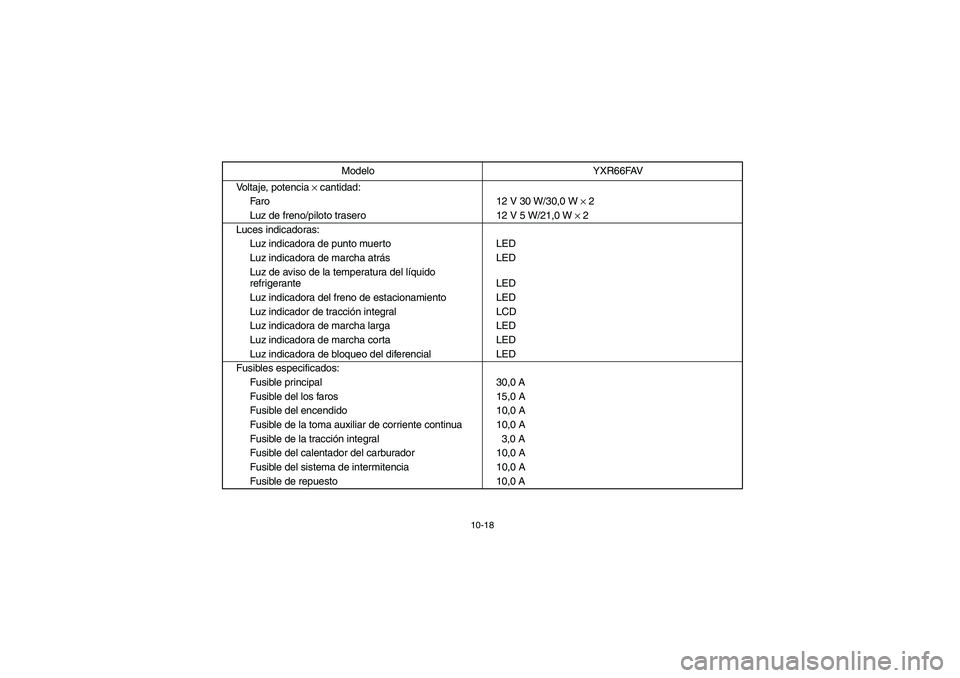

10-18
Voltaje, potencia
× cantidad:
Faro 12 V 30 W/30,0 W
× 2
Luz de freno/piloto trasero 12 V 5 W/21,0 W
× 2
Luces indicadoras:
Luz indicadora de punto muerto LED
Luz indicadora de marcha atrásLED
Luz de aviso de la temperatura del líquido
refrigerante LED
Luz indicadora del freno de estacionamiento LED
Luz indicador de tracción integral LCD
Luz indicadora de marcha larga LED
Luz indicadora de marcha corta LED
Luz indicadora de bloqueo del diferencial LED
Fusibles especificados:
Fusible principal 30,0 A
Fusible del los faros 15,0 A
Fusible del encendido 10,0 A
Fusible de la toma auxiliar de corriente continua 10,0 A
Fusible de la tracción integral 3,0 A
Fusible del calentador del carburador 10,0 A
Fusible del sistema de intermitencia 10,0 A
Fusible de repuesto 10,0 AModelo YXR66FAV
