8-10
FVU01640

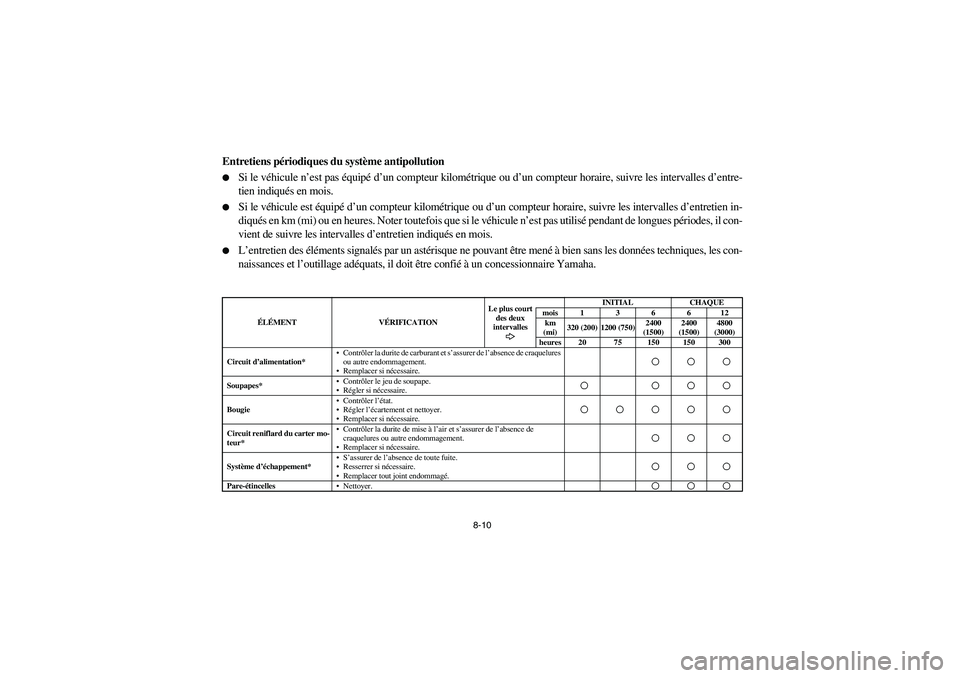

Entretiens périodiques du système antipollution

Si le véhicule n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les intervalles d’entre-
tien indiqués en mois.


Si le véhicule est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les intervalles d’entretien in-
diqués en km (mi) ou en heures. Noter toutefois que si le véhicule n’est pas utilisé pendant de longues périodes, il con-
vient de suivre les intervalles d’entretien indiqués en mois.


L’entretien des éléments signalés par un astérisque ne pouvant être mené à bien sans les données techniques, les con-
naissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
ÉLÉMENT VÉRIFICATIONLe plus court
des deux
intervallesINITIAL CHAQUE
mois136612
km
(mi)320 (200) 1200 (750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300
Circuit d’alimentation*Contrôler la durite de carburant et s’assurer de l’absence de craquelures
ou autre endommagement.
Remplacer si nécessaire.
Soupapes*Contrôler le jeu de soupape.
Régler si nécessaire.BougieContrôler l’état.
Régler l’écartement et nettoyer.
Remplacer si nécessaire.Circuit reniflard du carter mo-
teur*Contrôler la durite de mise à l’air et s’assurer de l’absence de
craquelures ou autre endommagement.
Remplacer si nécessaire.Système d’échappement*S’assurer de l’absence de toute fuite.
Resserrer si nécessaire.
Remplacer tout joint endommagé.Pare-étincellesNettoyer.
1RB60-EE.book Page 10 Thursday, April 7, 2011 10:43 AM

8-11
FVU01650
Tableau des entretiens et graissages périodiques
ÉLÉMENT VÉRIFICATIONLe plus court
des deux
intervallesINITIAL CHAQUE
mois136612
km
(mi)320 (200) 1200 (750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300
Circuit de refroidissement*Contrôler l’absence de fuite de liquide de refroidissement.
Réparer si nécessaire.
Remplacer le liquide de refroidissement tous les 24 mois.
Élément du filtre à airNettoyer.
Remplacer si nécessaire.Toutes les 20 à 40 heures (plus souvent dans les régions
humides ou poussiéreuses)
Huile moteurChanger (chauffer le moteur avant de vidanger).Cartouche de filtre à huileRemplacer.Huile de couple conique
arrièreContrôler le niveau d’huile et l’absence de fuite.
Remplacer.Huile de différentiel
Frein avant*Contrôler le fonctionnement, l’usure des plaquettes de frein et
l’absence de fuite. Voir page 8-12.
Corriger si nécessaire. Remplacer les plaquettes si usées jusqu’à la
limite.Frein arrière*Contrôler le fonctionnement, l’usure des plaquettes de frein et
l’absence de fuite. Voir page 8-12.
Corriger si nécessaire. Remplacer les plaquettes si usées jusqu’à la
limite.Frein de stationnement*Contrôler le fonctionnement, la garde et l’usure des plaquettes de frein.
Corriger si nécessaire. Remplacer les plaquettes si usées jusqu’à la
limite.Pédale d’accélérateur*Contrôler le fonctionnement et la garde.Courroie trapézoïdale*Contrôler le fonctionnement.
Contrôler l’usure, les craquelures ou autre endommagement.Roues*Contrôler l’équilibre, l’endommagement et le voile.
Réparer si nécessaire.Roulements de roue*Contrôler l’absence de jeu et d’endommagement.
Remplacer en cas d’endommagement.1RB60-EE.book Page 11 Thursday, April 7, 2011 10:43 AM

8-12

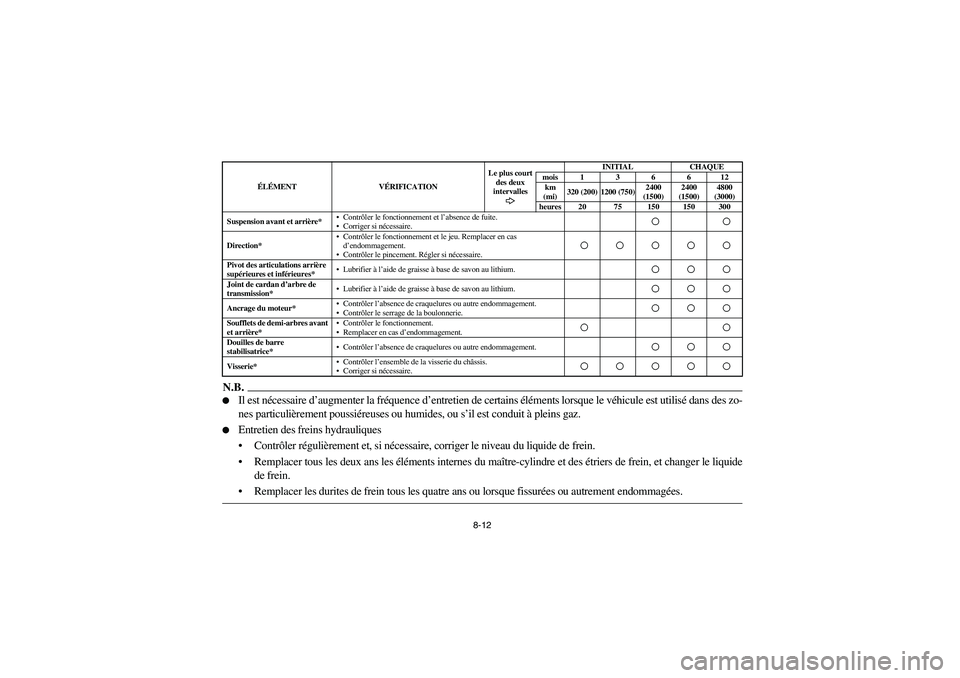

N.B.

Il est nécessaire d’augmenter la fréquence d’entretien de certains éléments lorsque le véhicule est utilisé dans des zo-
nes particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz.


Entretien des freins hydrauliques
Contrôler régulièrement et, si nécessaire, corriger le niveau du liquide de frein.
Remplacer tous les deux ans les éléments internes du maître-cylindre et des étriers de frein, et changer le liquide
de frein.
Remplacer les durites de frein tous les quatre ans ou lorsque fissurées ou autrement endommagées.Suspension avant et arrière*Contrôler le fonctionnement et l’absence de fuite.
Corriger si nécessaire.Direction*Contrôler le fonctionnement et le jeu. Remplacer en cas
d’endommagement.
Contrôler le pincement. Régler si nécessaire.Pivot des articulations arrière
supérieures et inférieures*Lubrifier à l’aide de graisse à base de savon au lithium.Joint de cardan d’arbre de
transmission*Lubrifier à l’aide de graisse à base de savon au lithium.Ancrage du moteur*Contrôler l’absence de craquelures ou autre endommagement.
Contrôler le serrage de la boulonnerie.Soufflets de demi-arbres avant
et arrière*Contrôler le fonctionnement.
Remplacer en cas d’endommagement.Douilles de barre
stabilisatrice*Contrôler l’absence de craquelures ou autre endommagement.Visserie*Contrôler l’ensemble de la visserie du châssis.
Corriger si nécessaire.
ÉLÉMENT VÉRIFICATIONLe plus court
des deux
intervallesINITIAL CHAQUE
mois136612
km
(mi)320 (200) 1200 (750)2400
(1500)2400
(1500)4800
(3000)
heures 20 75 150 150 300
1RB60-EE.book Page 12 Thursday, April 7, 2011 10:43 AM

8-13
SVU01640

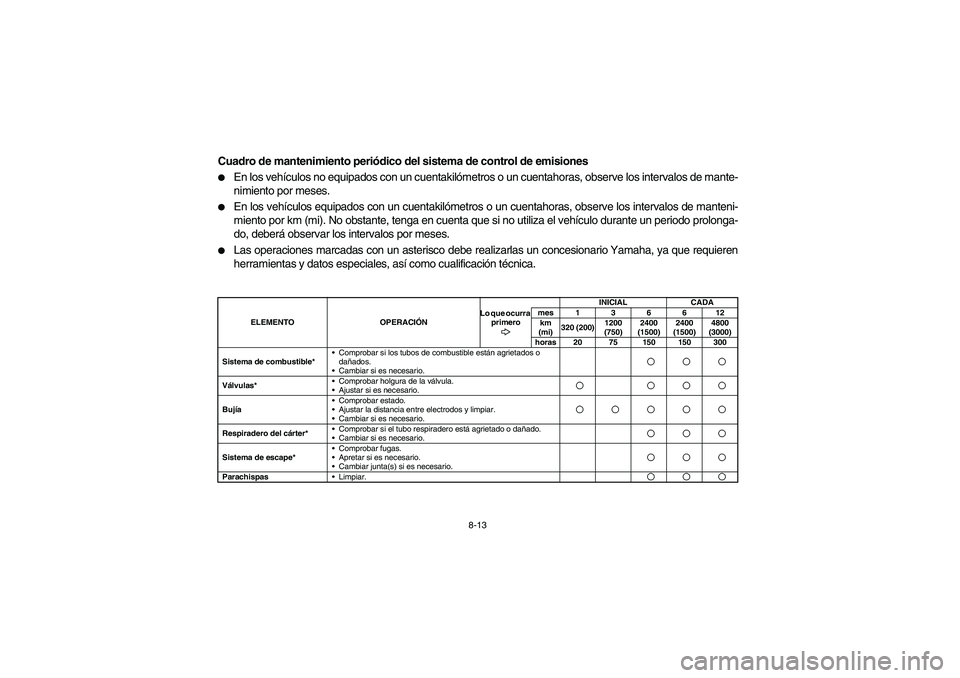

Cuadro de mantenimiento periódico del sistema de control de emisiones

En los vehículos no equipados con un cuentakilómetros o un cuentahoras, observe los intervalos de mante-
nimiento por meses.


En los vehículos equipados con un cuentakilómetros o un cuentahoras, observe los intervalos de manteni-
miento por km (mi). No obstante, tenga en cuenta que si no utiliza el vehículo durante un periodo prolonga-
do, deberá observar los intervalos por meses.


Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren
herramientas y datos especiales, así como cualificación técnica.
ELEMENTO OPERACIÓNLo que ocurra
primeroINICIAL CADA
mes136612
km
(mi)320 (200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300
Sistema de combustible*Comprobar si los tubos de combustible están agrietados o
dañados.
Cambiar si es necesario.
Válvulas*Comprobar holgura de la válvula.
Ajustar si es necesario.BujíaComprobar estado.
Ajustar la distancia entre electrodos y limpiar.
Cambiar si es necesario.Respiradero del cárter*Comprobar si el tubo respiradero está agrietado o dañado.
Cambiar si es necesario.Sistema de escape*Comprobar fugas.
Apretar si es necesario.
Cambiar junta(s) si es necesario.ParachispasLimpiar.1RB60-EE.book Page 13 Thursday, April 7, 2011 10:43 AM

8-14
SVU01650

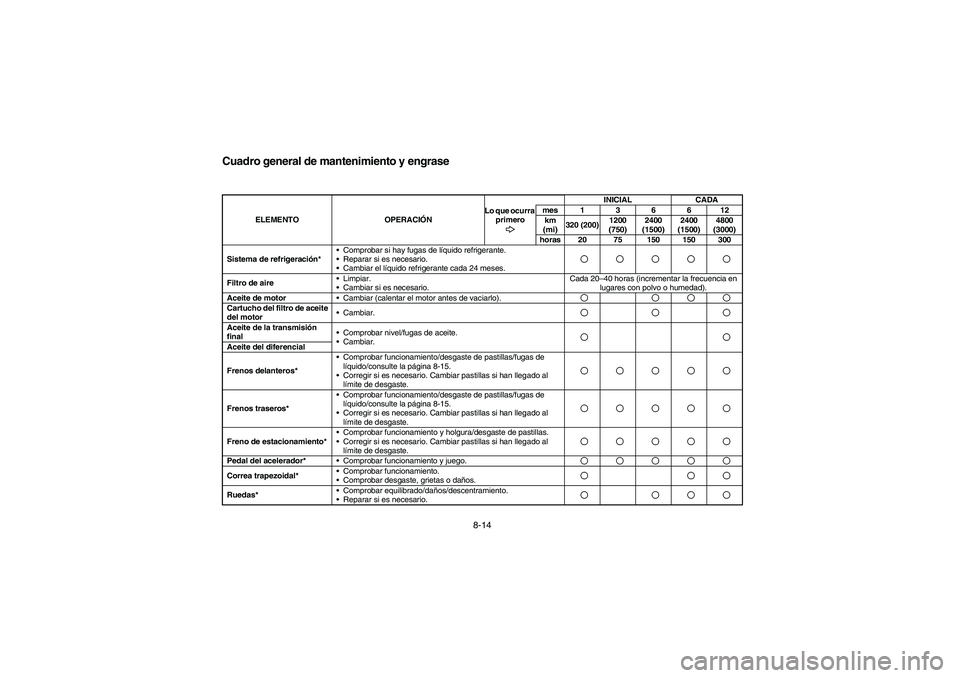

Cuadro general de mantenimiento y engrase
ELEMENTO OPERACIÓNLo que ocurra
primeroINICIAL CADA
mes136612
km
(mi)320 (200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300
Sistema de refrigeración*Comprobar si hay fugas de líquido refrigerante.
Reparar si es necesario.
Cambiar el líquido refrigerante cada 24 meses.
Filtro de aireLimpiar.
Cambiar si es necesario.Cada 20–40 horas (incrementar la frecuencia en
lugares con polvo o humedad).
Aceite de motorCambiar (calentar el motor antes de vaciarlo).Cartucho del filtro de aceite
del motorCambiar.Aceite de la transmisión
finalComprobar nivel/fugas de aceite.
Cambiar.Aceite del diferencial
Frenos delanteros*Comprobar funcionamiento/desgaste de pastillas/fugas de
líquido/consulte la página 8-15.
Corregir si es necesario. Cambiar pastillas si han llegado al
límite de desgaste.Frenos traseros*Comprobar funcionamiento/desgaste de pastillas/fugas de
líquido/consulte la página 8-15.
Corregir si es necesario. Cambiar pastillas si han llegado al
límite de desgaste.Freno de estacionamiento*Comprobar funcionamiento y holgura/desgaste de pastillas.
Corregir si es necesario. Cambiar pastillas si han llegado al
límite de desgaste.Pedal del acelerador*Comprobar funcionamiento y juego.Correa trapezoidal*Comprobar funcionamiento.
Comprobar desgaste, grietas o daños.Ruedas*Comprobar equilibrado/daños/descentramiento.
Reparar si es necesario.
1RB60-EE.book Page 14 Thursday, April 7, 2011 10:43 AM

8-15

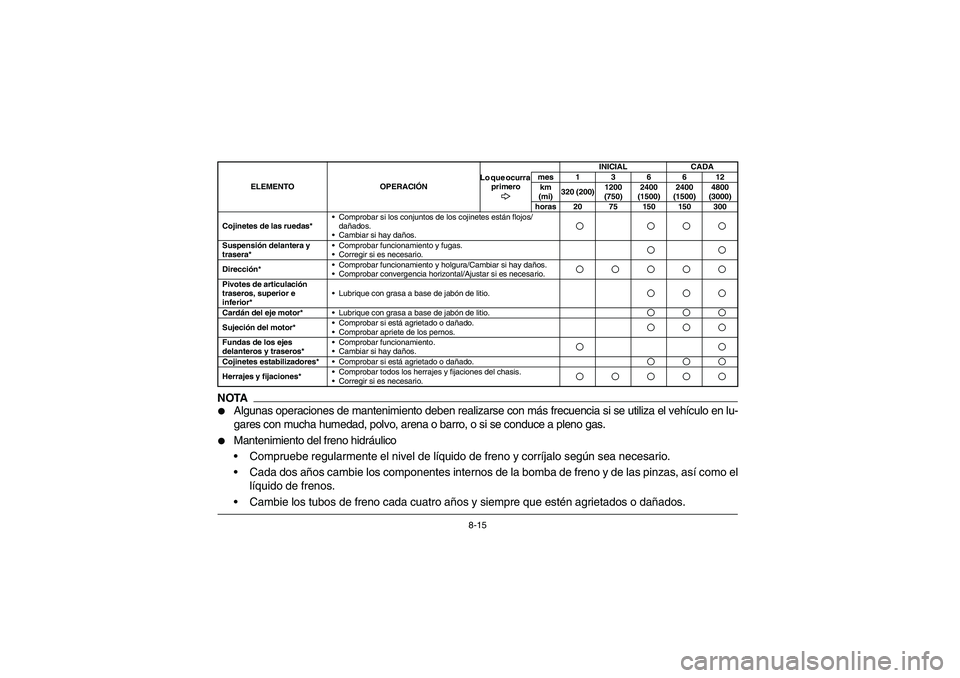

NOTA

Algunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en lu-
gares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.


Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de las pinzas, así como el
líquido de frenos.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
Cojinetes de las ruedas*Comprobar si los conjuntos de los cojinetes están flojos/
dañados.
Cambiar si hay daños.Suspensión delantera y
trasera*Comprobar funcionamiento y fugas.
Corregir si es necesario.Dirección*Comprobar funcionamiento y holgura/Cambiar si hay daños.
Comprobar convergencia horizontal/Ajustar si es necesario.Pivotes de articulación
traseros, superior e
inferior*Lubrique con grasa a base de jabón de litio.Cardán del eje motor*Lubrique con grasa a base de jabón de litio.Sujeción del motor*Comprobar si está agrietado o dañado.
Comprobar apriete de los pernos.Fundas de los ejes
delanteros y traseros*Comprobar funcionamiento.
Cambiar si hay daños.Cojinetes estabilizadores*Comprobar si está agrietado o dañado.Herrajes y fijaciones*Comprobar todos los herrajes y fijaciones del chasis.
Corregir si es necesario.
ELEMENTO OPERACIÓNLo que ocurra
primeroINICIAL CADA
mes136612
km
(mi)320 (200)1200
(750)2400
(1500)2400
(1500)4800
(3000)
horas 20 75 150 150 300
1RB60-EE.book Page 15 Thursday, April 7, 2011 10:43 AM

8-16
1RB60-EE.book Page 16 Thursday, April 7, 2011 10:43 AM

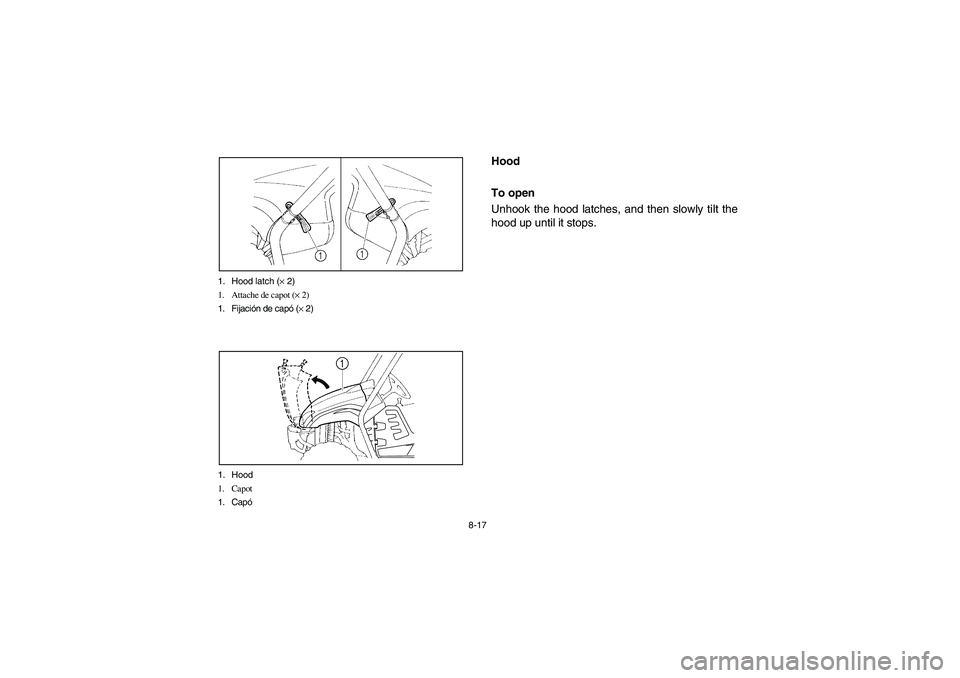

8-17 1. Hood latch (× 2)
1. Attache de capot (× 2)
1. Fijación de capó (× 2)
1. Hood
1. Capot
1. Capó
1
EVU00680
Hood
To open
Unhook the hood latches, and then slowly tilt the
hood up until it stops.
F1RB60-EE.book Page 17 Friday, April 8, 2011 10:52 AM

8-18

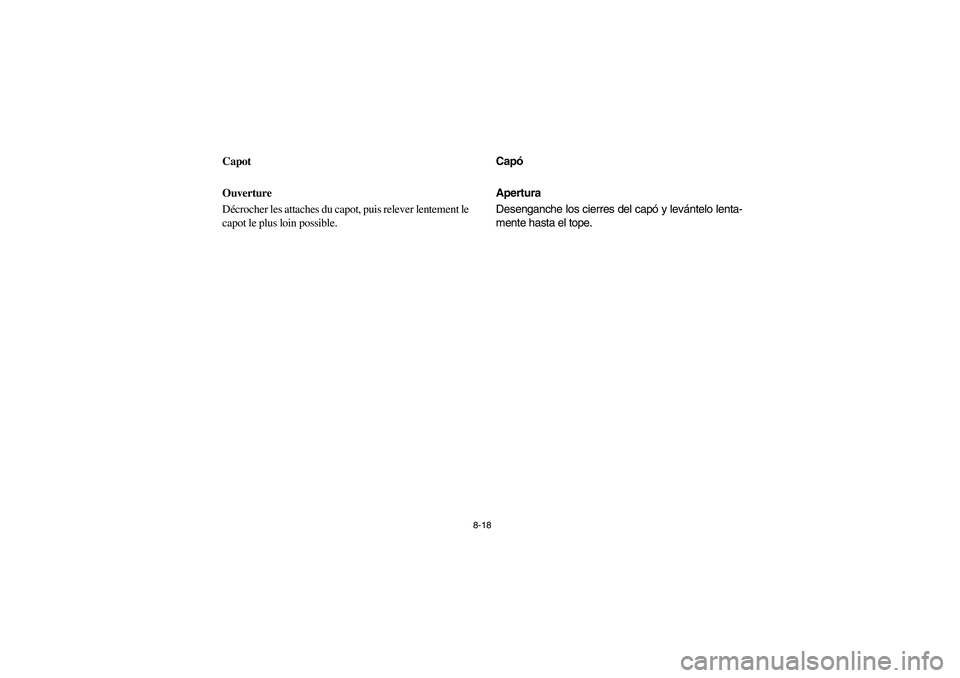

VU00680
Capot
Ouverture
Décrocher les attaches du capot, puis relever lentement le
capot le plus loin possible.
SVU00680
Capó
Apertura
Desenganche los cierres del capó y levántelo lenta-
mente hasta el tope.
1RB60-EE.book Page 18 Thursday, April 7, 2011 10:43 AM

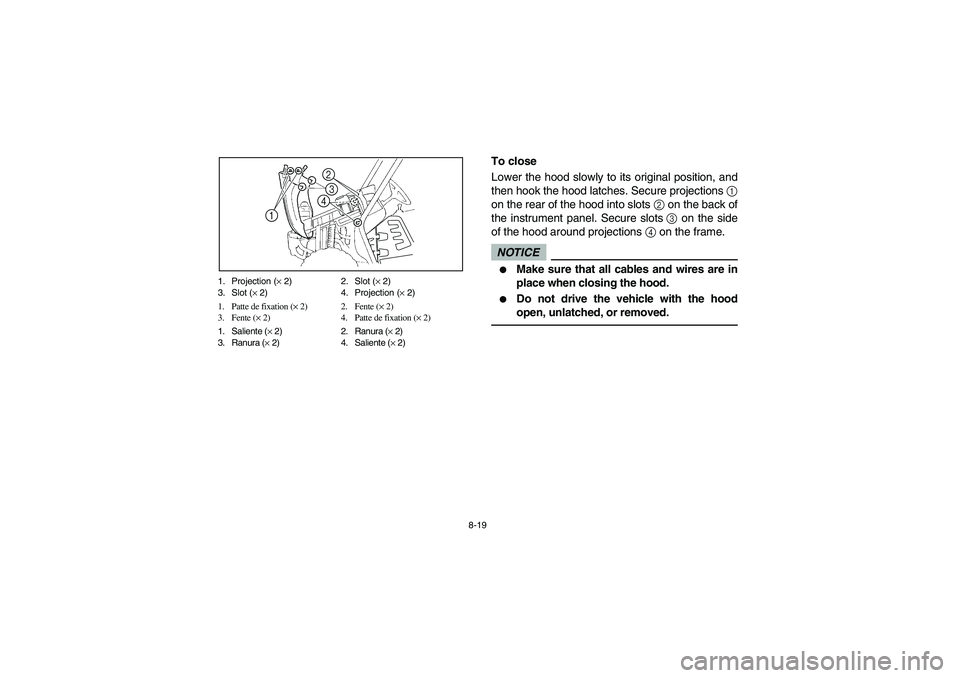

8-19 1. Projection (× 2) 2. Slot (× 2)
3. Slot (× 2) 4. Projection (× 2)
1. Patte de fixation (× 2) 2. Fente (× 2)
3. Fente (× 2) 4. Patte de fixation (× 2)
1. Saliente (× 2) 2. Ranura (× 2)
3. Ranura (× 2) 4. Saliente (× 2)
3
42
1
To close
Lower the hood slowly to its original position, and
then hook the hood latches. Secure projections 1
on the rear of the hood into slots2 on the back of
the instrument panel. Secure slots3 on the side
of the hood around projections4 on the frame.NOTICE

Make sure that all cables and wires are in
place when closing the hood.


Do not drive the vehicle with the hood
open, unlatched, or removed.
