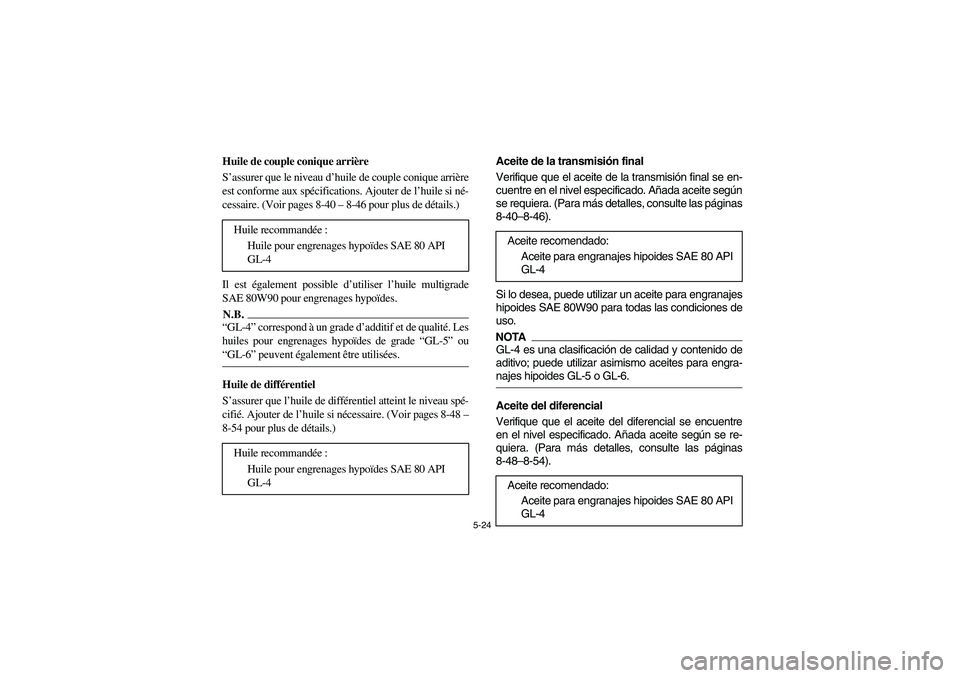

5-24
FVU00430
Huile de couple conique arrière
S’assurer que le niveau d’huile de couple conique arrière
est conforme aux spécifications. Ajouter de l’huile si né-
cessaire. (Voir pages 8-40– 8-46 pour plus de détails.)
Il est également possible d’utiliser l’huile multigrade
SAE 80W90 pour engrenages hypoïdes.N.B.N.B.“GL-4” correspond à un grade d’additif et de qualité. Les
huiles pour engrenages hypoïdes de grade “GL-5” ou
“GL-6” peuvent également être utilisées.
FVU00440
Huile de différentiel
S’assurer que l’huile de différentiel atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir pages 8-48–
8-54 pour plus de détails.) Huile recommandée:
Huile pour engrenages hypoïdes SAE 80 API
GL-4
Huile recommandée:
Huile pour engrenages hypoïdes SAE 80 API
GL-4
SVU00430
Aceite de la transmisión final
Verifique que el aceite de la transmisión final se en-
cuentre en el nivel especificado. Añada aceite según
se requiera. (Para más detalles, consulte las páginas
8-40–8-46).
Si lo desea, puede utilizar un aceite para engranajes
hipoides SAE 80W90 para todas las condiciones de
uso.NOTANO TAGL-4 es una clasificación de calidad y contenido de
aditivo; puede utilizar asimismo aceites para engra-
najes hipoides GL-5 o GL-6.
EVU00440
Aceite del diferencial
Verifique que el aceite del diferencial se encuentre
en el nivel especificado. Añada aceite según se re-
quiera. (Para más detalles, consulte las páginas
8-48–8-54). Aceite recomendado:
Aceite para engranajes hipoides SAE 80 API
GL-4
Aceite recomendado:
Aceite para engranajes hipoides SAE 80 API
GL-4
1RB60-EE.book Page 24 Thursday, April 7, 2011 10:43 AM

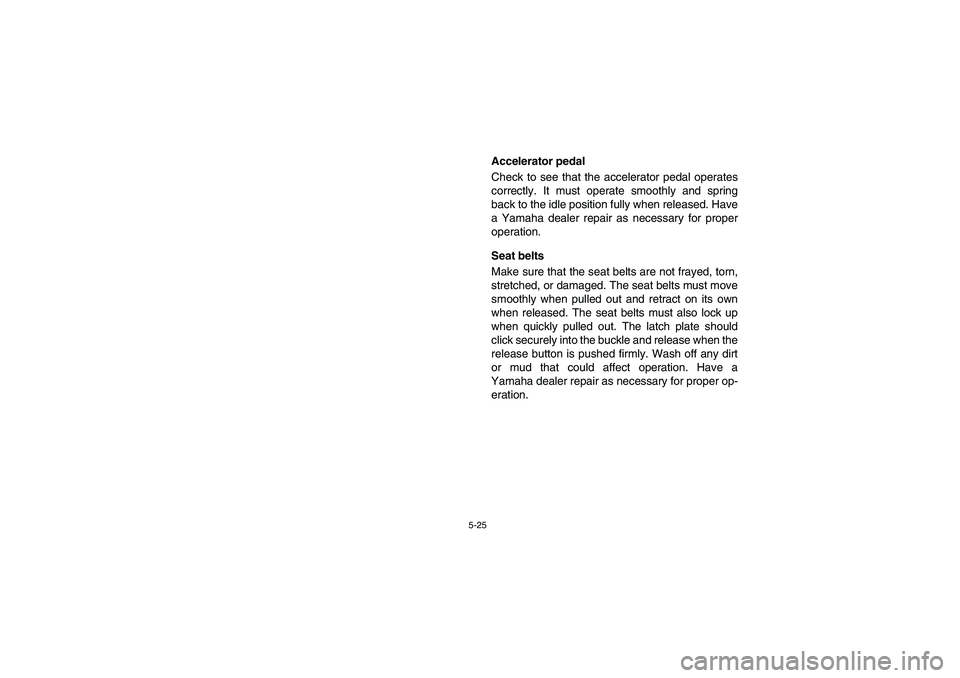

5-25
EVU00450
Accelerator pedal
Check to see that the accelerator pedal operates
correctly. It must operate smoothly and spring
back to the idle position fully when released. Have
a Yamaha dealer repair as necessary for proper
operation.
EVU00460
Seat belts
Make sure that the seat belts are not frayed, torn,
stretched, or damaged. The seat belts must move
smoothly when pulled out and retract on its own
when released. The seat belts must also lock up
when quickly pulled out. The latch plate should
click securely into the buckle and release when the
release button is pushed firmly. Wash off any dirt
or mud that could affect operation. Have a
Yamaha dealer repair as necessary for proper op-
eration.
1RB60-EE.book Page 25 Thursday, April 7, 2011 10:43 AM

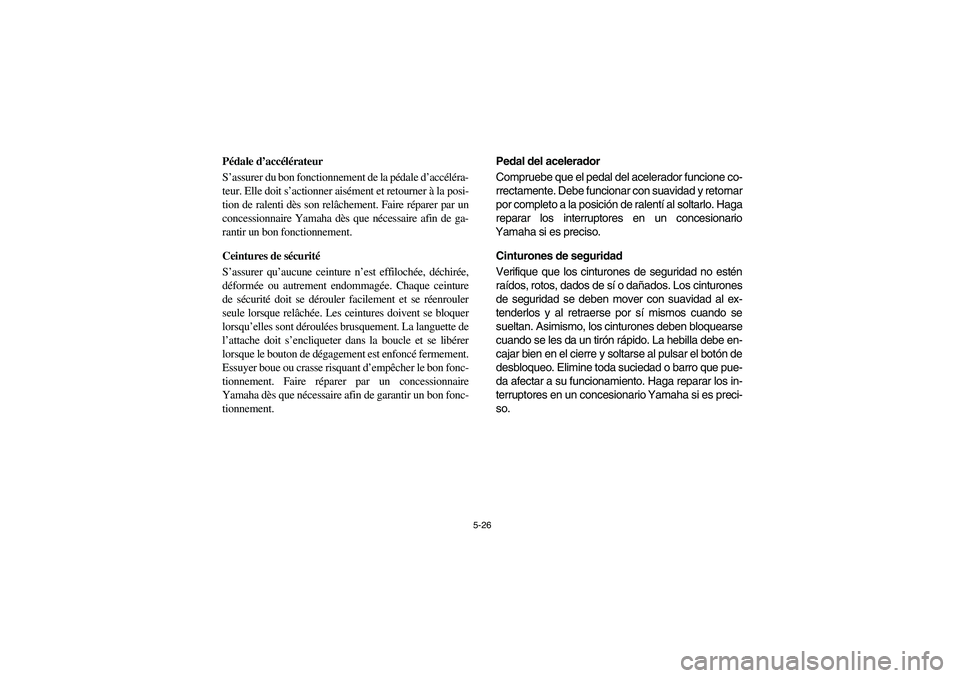

5-26
FVU00450
Pédale d’accélérateur
S’assurer du bon fonctionnement de la pédale d’accéléra-
teur. Elle doit s’actionner aisément et retourner à la posi-
tion de ralenti dès son relâchement. Faire réparer par un
concessionnaire Yamaha dès que nécessaire afin de ga-
rantir un bon fonctionnement.
FVU00460
Ceintures de sécurité
S’assurer qu’aucune ceinture n’est effilochée, déchirée,
déformée ou autrement endommagée. Chaque ceinture
de sécurité doit se dérouler facilement et se réenrouler
seule lorsque relâchée. Les ceintures doivent se bloquer
lorsqu’elles sont déroulées brusquement. La languette de
l’attache doit s’encliqueter dans la boucle et se libérer
lorsque le bouton de dégagement est enfoncé fermement.
Essuyer boue ou crasse risquant d’empêcher le bon fonc-
tionnement. Faire réparer par un concessionnaire
Yamaha dès que nécessaire afin de garantir un bon fonc-
tionnement.
SVU00450
Pedal del acelerador
Compruebe que el pedal del acelerador funcione co-
rrectamente. Debe funcionar con suavidad y retornar
por completo a la posición de ralentí al soltarlo. Haga
reparar los interruptores en un concesionario
Yamaha si es preciso.
EVU00460
Cinturones de seguridad
Verifique que los cinturones de seguridad no estén
raídos, rotos, dados de sí o dañados. Los cinturones
de seguridad se deben mover con suavidad al ex-
tenderlos y al retraerse por sí mismos cuando se
sueltan. Asimismo, los cinturones deben bloquearse
cuando se les da un tirón rápido. La hebilla debe en-
cajar bien en el cierre y soltarse al pulsar el botón de
desbloqueo. Elimine toda suciedad o barro que pue-
da afectar a su funcionamiento. Haga reparar los in-
terruptores en un concesionario Yamaha si es preci-
so.
1RB60-EE.book Page 26 Thursday, April 7, 2011 10:43 AM

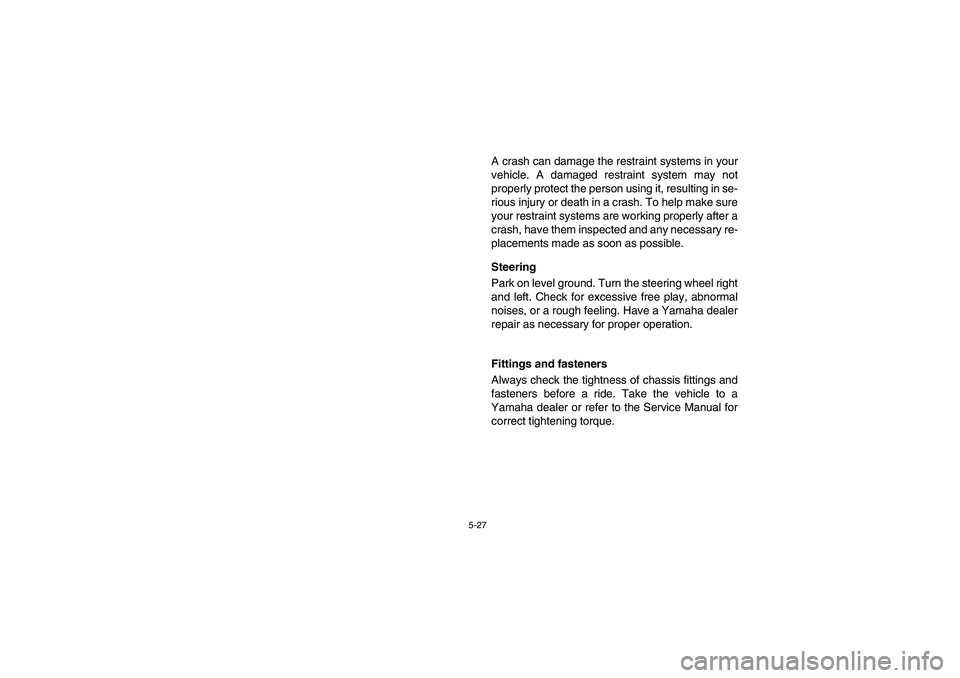

5-27
A crash can damage the restraint systems in your
vehicle. A damaged restraint system may not
properly protect the person using it, resulting in se-
rious injury or death in a crash. To help make sure
your restraint systems are working properly after a
crash, have them inspected and any necessary re-
placements made as soon as possible.
EVU01230
Steering
Park on level ground. Turn the steering wheel right
and left. Check for excessive free play, abnormal
noises, or a rough feeling. Have a Yamaha dealer
repair as necessary for proper operation.
EVU00470
Fittings and fasteners
Always check the tightness of chassis fittings and
fasteners before a ride. Take the vehicle to a
Yamaha dealer or refer to the Service Manual for
correct tightening torque.
EVU00480
1RB60-EE.book Page 27 Thursday, April 7, 2011 10:43 AM

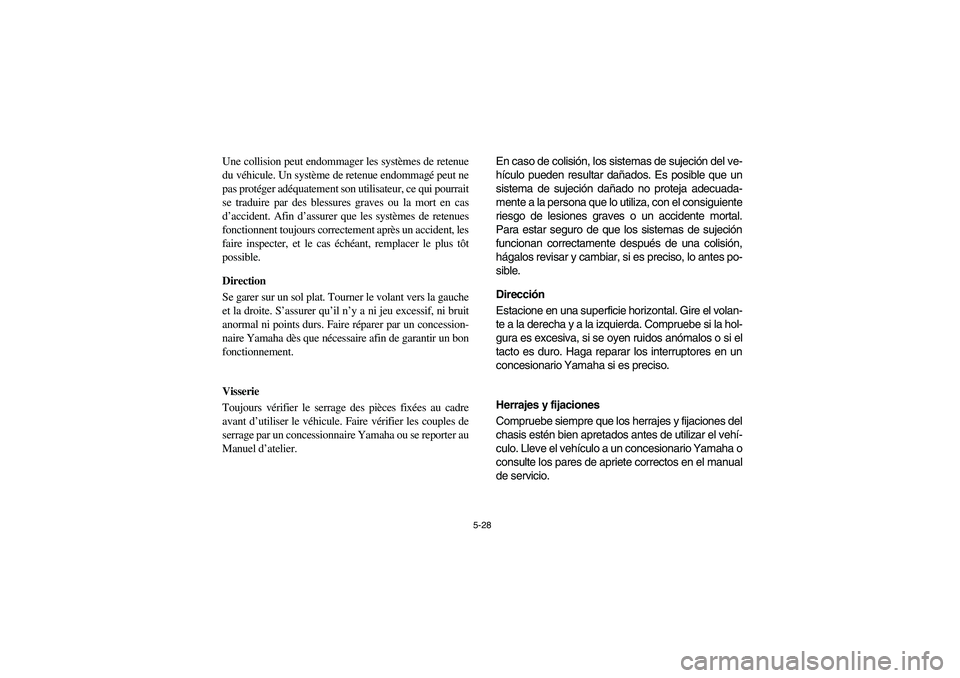

5-28
FVU01230
Une collision peut endommager les systèmes de retenue
du véhicule. Un système de retenue endommagé peut ne
pas protéger adéquatement son utilisateur, ce qui pourrait
se traduire par des blessures graves ou la mort en cas
d’accident. Afin d’assurer que les systèmes de retenues
fonctionnent toujours correctement après un accident, les
faire inspecter, et le cas échéant, remplacer le plus tôt
possible.
FVU01230
Direction
Se garer sur un sol plat. Tourner le volant vers la gauche
et la droite. S’assurer qu’il n’y a ni jeu excessif, ni bruit
anormal ni points durs. Faire réparer par un concession-
naire Yamaha dès que nécessaire afin de garantir un bon
fonctionnement.
FVU00470
Visserie
Toujours vérifier le serrage des pièces fixées au cadre
avant d’utiliser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou se reporter au
Manuel d’atelier.
FVU00480SVU01230
En caso de colisión, los sistemas de sujeción del ve-
hículo pueden resultar dañados. Es posible que un
sistema de sujeción dañado no proteja adecuada-
mente a la persona que lo utiliza, con el consiguiente
riesgo de lesiones graves o un accidente mortal.
Para estar seguro de que los sistemas de sujeción
funcionan correctamente después de una colisión,
hágalos revisar y cambiar, si es preciso, lo antes po-
sible.
EVU01230
Dirección
Estacione en una superficie horizontal. Gire el volan-
te a la derecha y a la izquierda. Compruebe si la hol-
gura es excesiva, si se oyen ruidos anómalos o si el
tacto es duro. Haga reparar los interruptores en un
concesionario Yamaha si es preciso.
EVU00470
Herrajes y fijaciones
Compruebe siempre que los herrajes y fijaciones del
chasis estén bien apretados antes de utilizar el vehí-
culo. Lleve el vehículo a un concesionario Yamaha o
consulte los pares de apriete correctos en el manual
de servicio.
1RB60-EE.book Page 28 Thursday, April 7, 2011 10:43 AM

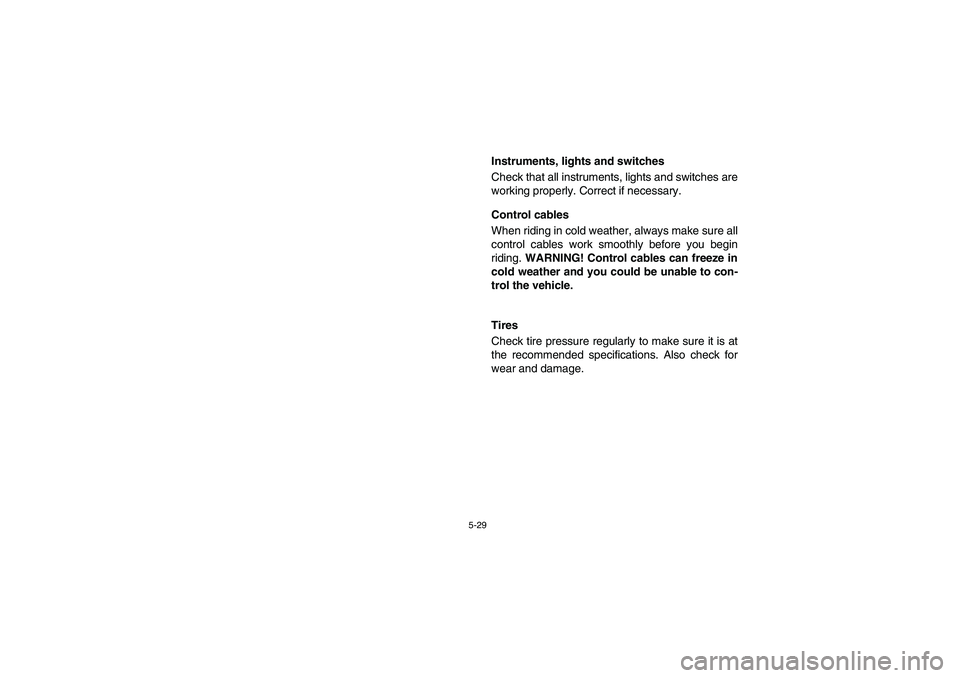

5-29
EVU00490
Instruments, lights and switches
Check that all instruments, lights and switches are
working properly. Correct if necessary.
Control cables
When riding in cold weather, always make sure all
control cables work smoothly before you begin
riding. WARNING! Control cables can freeze in
cold weather and you could be unable to con-
trol the vehicle.
EVU00500
Tires
Check tire pressure regularly to make sure it is at
the recommended specifications. Also check for
wear and damage.
1RB60-EE.book Page 29 Thursday, April 7, 2011 10:43 AM

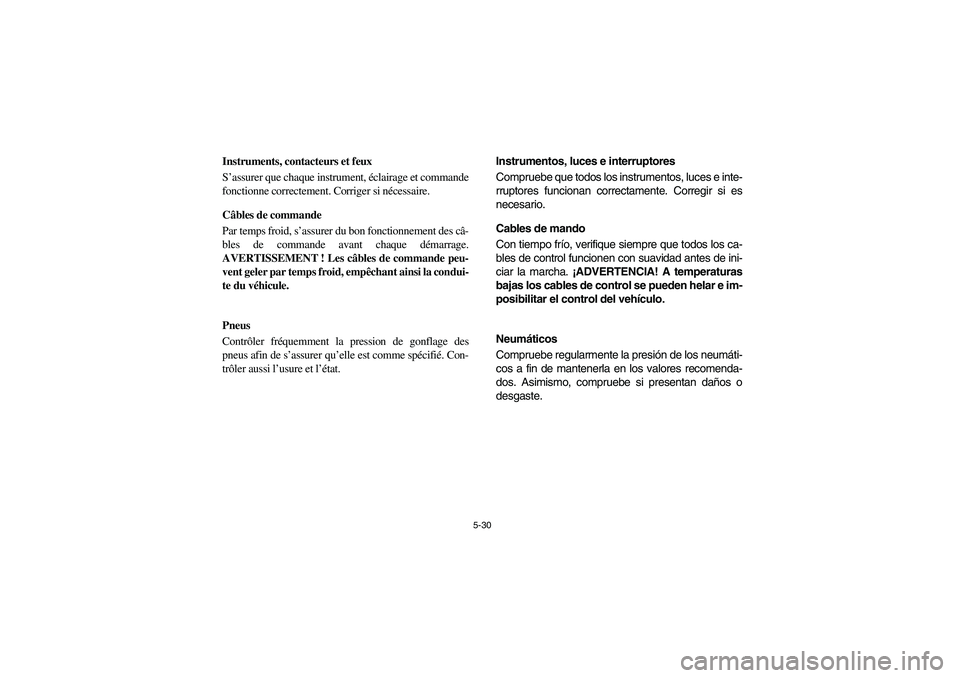

5-30
FVU00490
Instruments, contacteurs et feux
S’assurer que chaque instrument, éclairage et commande
fonctionne correctement. Corriger si nécessaire.
Câbles de commande
Par temps froid, s’assurer du bon fonctionnement des câ-
bles de commande avant chaque démarrage.
AVERTISSEMENT ! Les câbles de commande peu-
vent geler par temps froid, empêchant ainsi la condui-
te du véhicule.
FVU00500
Pneus
Contrôler fréquemment la pression de gonflage des
pneus afin de s’assurer qu’elle est comme spécifié. Con-
trôler aussi l’usure et l’état.
SVU00490
Instrumentos, luces e interruptores
Compruebe que todos los instrumentos, luces e inte-
rruptores funcionan correctamente. Corregir si es
necesario.
Cables de mando
Con tiempo frío, verifique siempre que todos los ca-
bles de control funcionen con suavidad antes de ini-
ciar la marcha. ¡ADVERTENCIA! A temperaturas
bajas los cables de control se pueden helar e im-
posibilitar el control del vehículo.
SVU00500
Neumáticos
Compruebe regularmente la presión de los neumáti-
cos a fin de mantenerla en los valores recomenda-
dos. Asimismo, compruebe si presentan daños o
desgaste.
1RB60-EE.book Page 30 Thursday, April 7, 2011 10:43 AM

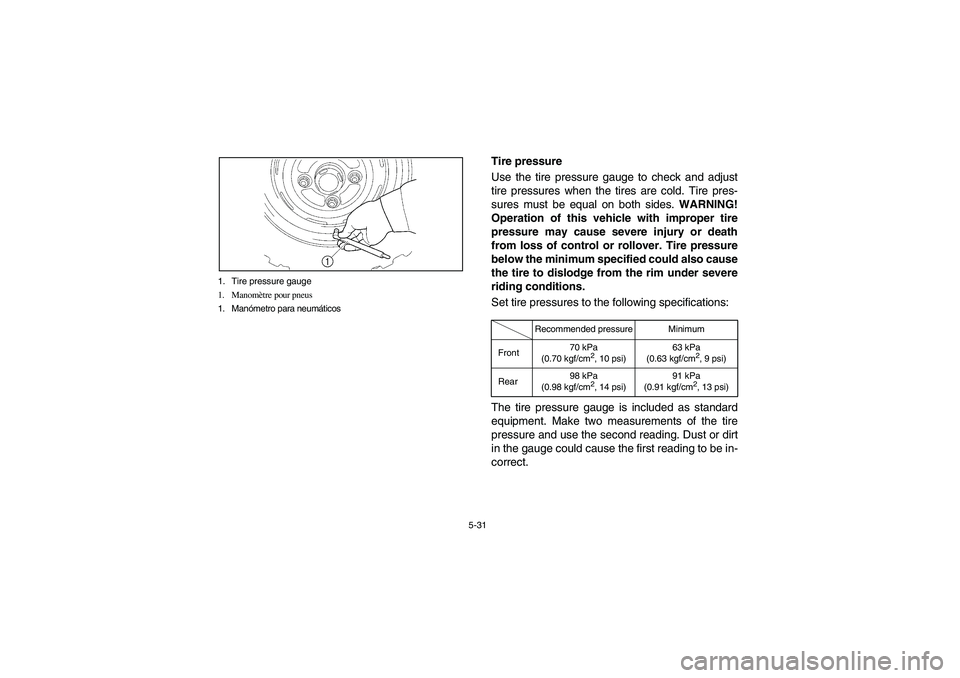

5-31 1. Tire pressure gauge
1. Manomètre pour pneus
1. Manómetro para neumáticos
EVU00510
Tire pressure
Use the tire pressure gauge to check and adjust
tire pressures when the tires are cold. Tire pres-
sures must be equal on both sides. WARNING!
Operation of this vehicle with improper tire
pressure may cause severe injury or death
from loss of control or rollover. Tire pressure
below the minimum specified could also cause
the tire to dislodge from the rim under severe
riding conditions.
Set tire pressures to the following specifications:ACE-02EThe tire pressure gauge is included as standard
equipment. Make two measurements of the tire
pressure and use the second reading. Dust or dirt
in the gauge could cause the first reading to be in-
correct.
Recommended pressure Minimum
Front70 kPa
(0.70 kgf/cm
2, 10 psi)63 kPa
(0.63 kgf/cm
2, 9 psi)
Rear98 kPa
(0.98 kgf/cm
2, 14 psi)91 kPa
(0.91 kgf/cm
2, 13 psi)
1RB60-EE.book Page 31 Thursday, April 7, 2011 10:43 AM

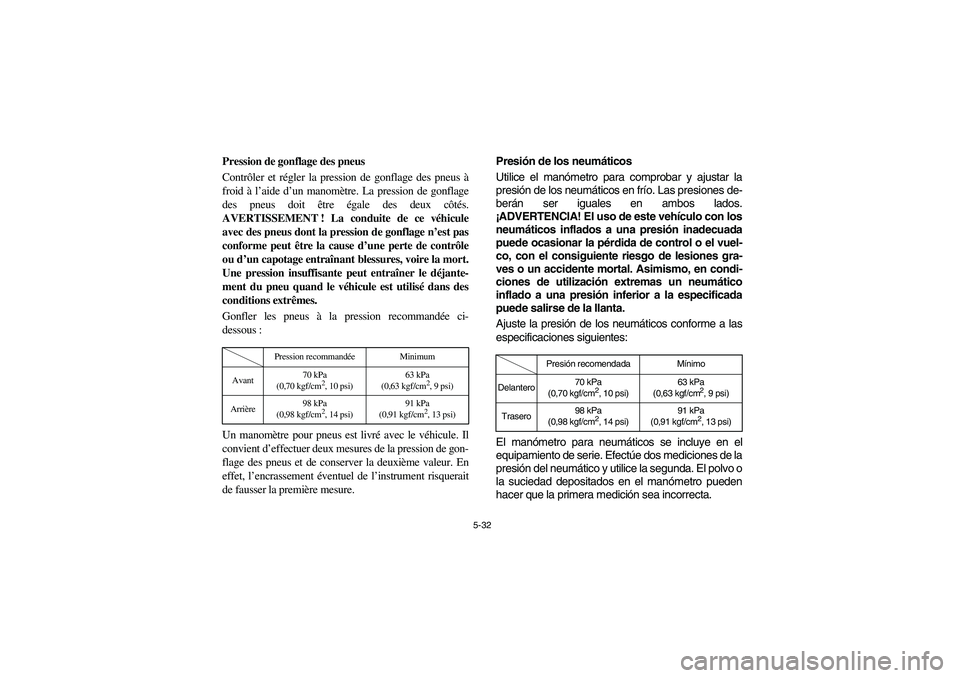

5-32
FVU00510
Pression de gonflage des pneus
Contrôler et régler la pression de gonflage des pneus à
froid à l’aide d’un manomètre. La pression de gonflage
des pneus doit être égale des deux côtés.
AVERTISSEMENT ! La conduite de ce véhicule
avec des pneus dont la pression de gonflage n’est pas
conforme peut être la cause d’une perte de contrôle
ou d’un capotage entraînant blessures, voire la mort.
Une pression insuffisante peut entraîner le déjante-
ment du pneu quand le véhicule est utilisé dans des
conditions extrêmes.
Gonfler les pneus à la pression recommandée ci-
dessous :ACE-02FUn manomètre pour pneus est livré avec le véhicule. Il
convient d’effectuer deux mesures de la pression de gon-
flage des pneus et de conserver la deuxième valeur. En
effet, l’encrassement éventuel de l’instrument risquerait
de fausser la première mesure.
Pression recommandée Minimum
Avant70 kPa
(0,70 kgf/cm
2, 10 psi)63 kPa
(0,63 kgf/cm
2, 9 psi)
Arrière98 kPa
(0,98 kgf/cm
2, 14 psi)91 kPa
(0,91 kgf/cm
2, 13 psi)
SVU00510
Presión de los neumáticos
Utilice el manómetro para comprobar y ajustar la
presión de los neumáticos en frío. Las presiones de-
berán ser iguales en ambos lados.
¡ADVERTENCIA! El uso de este vehículo con los
neumáticos inflados a una presión inadecuada
puede ocasionar la pérdida de control o el vuel-
co, con el consiguiente riesgo de lesiones gra-
ves o un accidente mortal. Asimismo, en condi-
ciones de utilización extremas un neumático
inflado a una presión inferior a la especificada
puede salirse de la llanta.
Ajuste la presión de los neumáticos conforme a las
especificaciones siguientes:ACE-02EEl manómetro para neumáticos se incluye en el
equipamiento de serie. Efectúe dos mediciones de la
presión del neumático y utilice la segunda. El polvo o
la suciedad depositados en el manómetro pueden
hacer que la primera medición sea incorrecta.
Presión recomendada Mínimo
Delantero70 kPa
(0,70 kgf/cm
2, 10 psi)63 kPa
(0,63 kgf/cm
2, 9 psi)
Trasero98 kPa
(0,98 kgf/cm
2, 14 psi)91 kPa
(0,91 kgf/cm
2, 13 psi)
1RB60-EE.book Page 32 Thursday, April 7, 2011 10:43 AM

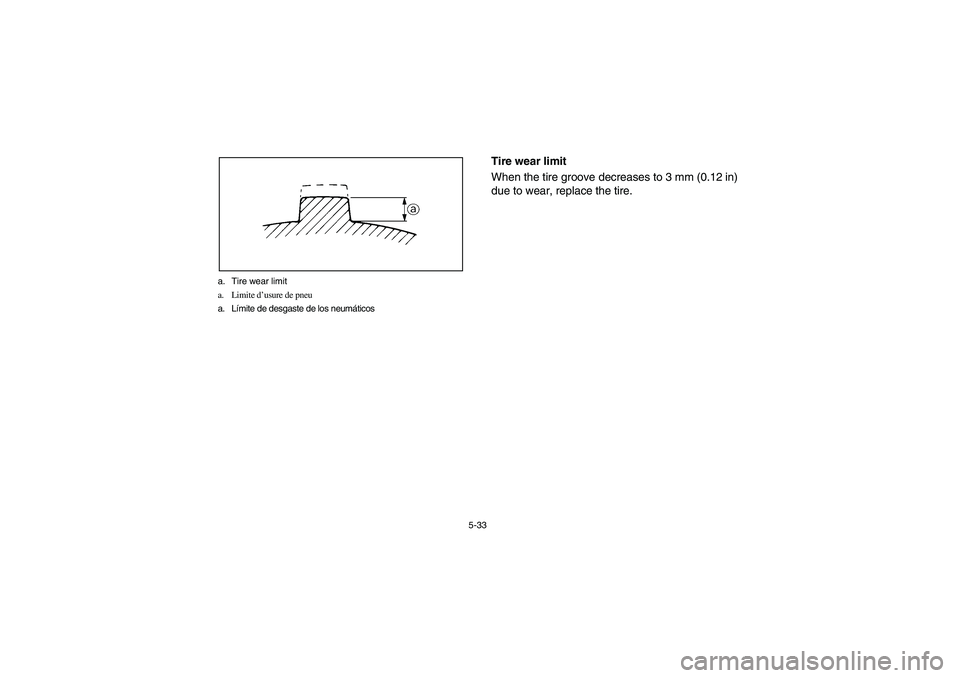

5-33 a. Tire wear limit
a. Limite d’usure de pneu
a. Límite de desgaste de los neumáticos
EVU00520
Tire wear limit
When the tire groove decreases to 3 mm (0.12 in)
due to wear, replace the tire.
1RB60-EE.book Page 33 Thursday, April 7, 2011 10:43 AM
