YAMAHA RHINO 700 2012 Notices Demploi (in French)

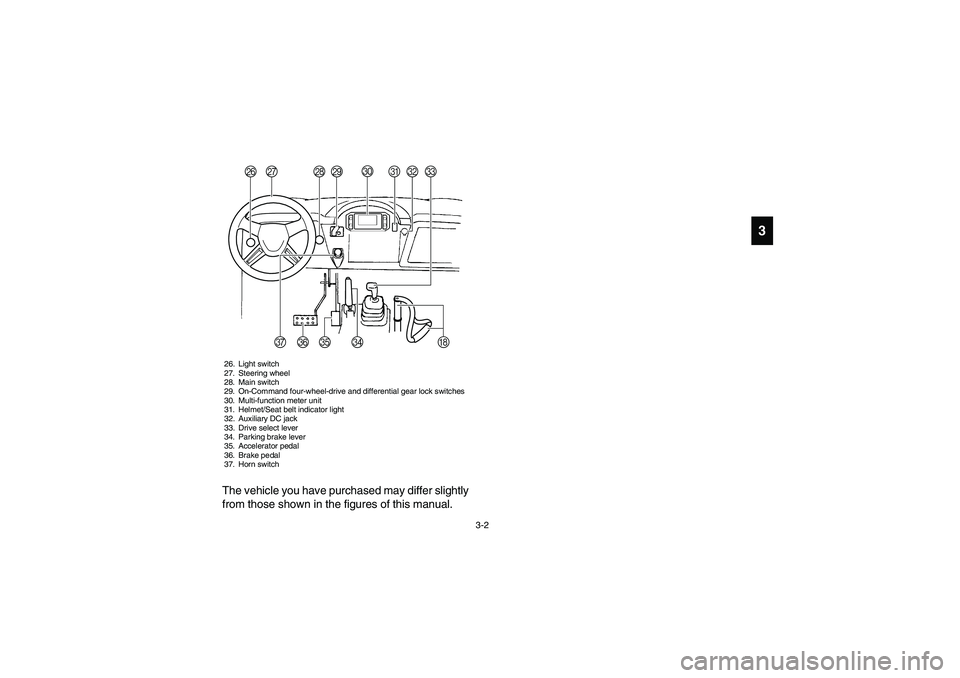

3-2
3
26. Light switch
27. Steering wheel
28. Main switch
29. On-Command four-wheel-drive and differential gear lock switches
30. Multi-function meter unit
31. Helmet/Seat belt indicator light
32. Auxiliary DC jack
33. Drive select lever
34. Parking brake lever
35. Accelerator pedal
36. Brake pedal
37. Horn switchThe vehicle you have purchased may differ slightly
from those shown in the figures of this manual.
R
S P
QT
Y Z
X
H W
[
U
V
1RB60-EE.book Page 2 Thursday, April 7, 2011 10:43 AM

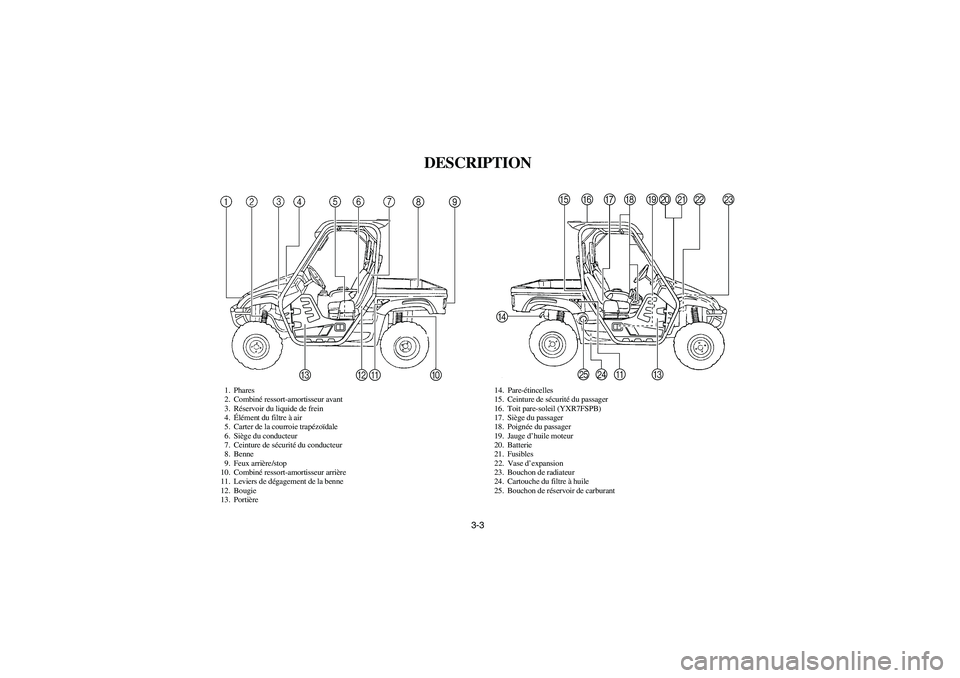

3-3
FVU00080
DESCRIPTION
1. Phares
2. Combiné ressort-amortisseur avant
3. Réservoir du liquide de frein
4.Élément du filtre à air
5. Carter de la courroie trapézoïdale
6. Siège du conducteur
7. Ceinture de sécurité du conducteur
8. Benne
9. Feux arrière/stop
10. Combiné ressort-amortisseur arrière
11. Leviers de dégagement de la benne
12. Bougie
13. Portière
CBA 089
14. Pare-étincelles
15. Ceinture de sécurité du passager
16. Toit pare-soleil (YXR7FSPB)
17. Siège du passager
18. Poignée du passager
19. Jauge d’huile moteur
20. Batterie
21. Fusibles
22. Vase d’expansion
23. Bouchon de radiateur
24. Cartouche du filtre à huile
25. Bouchon de réservoir de carburant
I H G F EJKLM
AC N O D
1RB60-EE.book Page 3 Thursday, April 7, 2011 10:43 AM

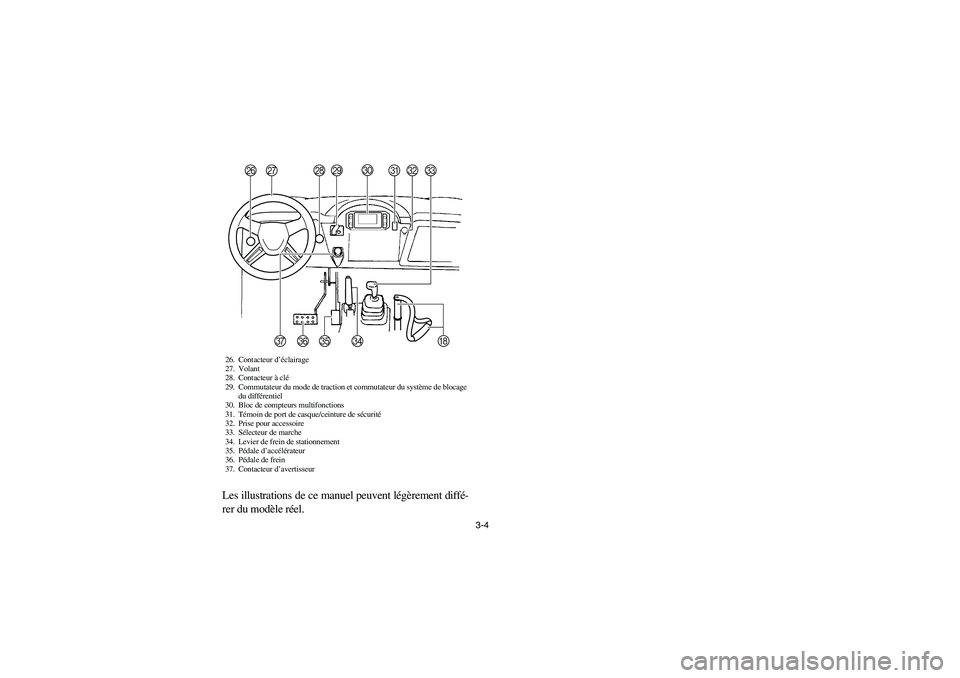

3-4
26. Contacteur d’éclairage
27. Volant
28. Contacteur à clé
29. Commutateur du mode de traction et commutateur du système de blocage
du différentiel
30. Bloc de compteurs multifonctions
31. Témoin de port de casque/ceinture de sécurité
32. Prise pour accessoire
33. Sélecteur de marche
34. Levier de frein de stationnement
35. Pédale d’accélérateur
36. Pédale de frein
37. Contacteur d’avertisseurLes illustrations de ce manuel peuvent légèrement diffé-
rer du modèle réel.
R
S P
QT
Y Z
X
H W
[
U
V
1RB60-EE.book Page 4 Thursday, April 7, 2011 10:43 AM

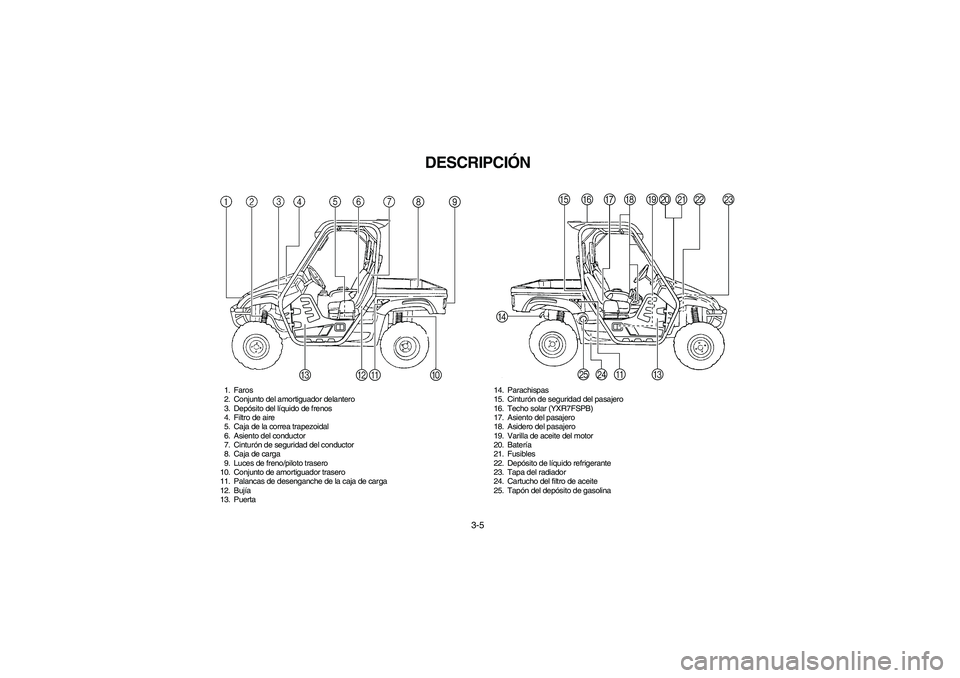

3-5
SVU00080
DESCRIPCIÓN
1. Faros
2. Conjunto del amortiguador delantero
3. Depósito del líquido de frenos
4. Filtro de aire
5. Caja de la correa trapezoidal
6. Asiento del conductor
7. Cinturón de seguridad del conductor
8. Caja de carga
9. Luces de freno/piloto trasero
10. Conjunto de amortiguador trasero
11. Palancas de desenganche de la caja de carga
12. Bujía
13. Puerta
CBA 089
14. Parachispas
15. Cinturón de seguridad del pasajero
16. Techo solar (YXR7FSPB)
17. Asiento del pasajero
18. Asidero del pasajero
19. Varilla de aceite del motor
20. Batería
21. Fusibles
22. Depósito de líquido refrigerante
23. Tapa del radiador
24. Cartucho del filtro de aceite
25. Tapón del depósito de gasolina
I H G F EJKLM
AC N O D
1RB60-EE.book Page 5 Thursday, April 7, 2011 10:43 AM

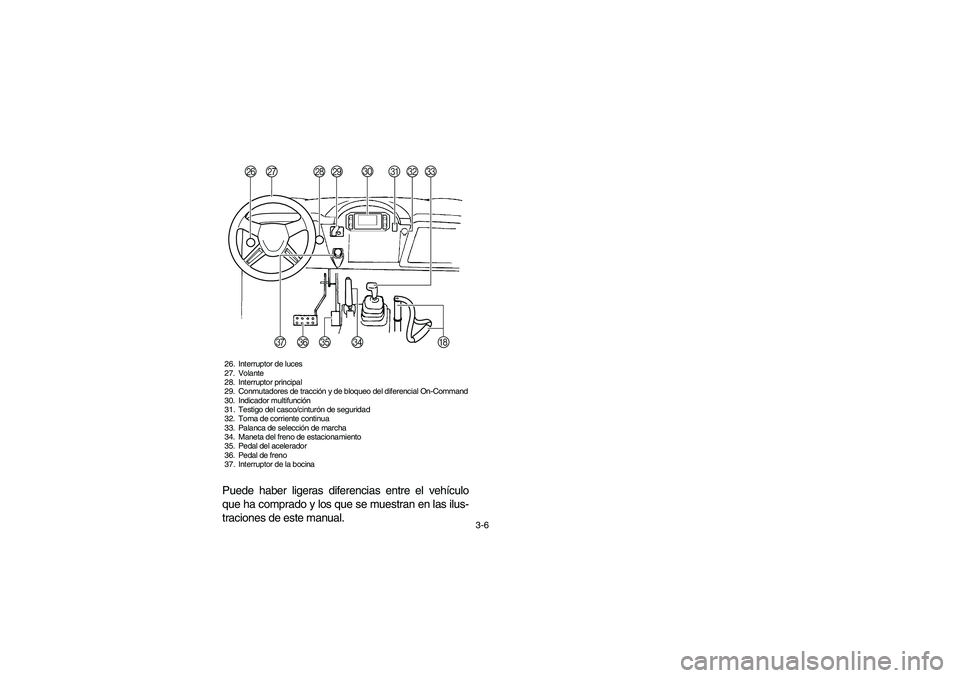

3-6
26. Interruptor de luces
27. Volante
28. Interruptor principal
29. Conmutadores de tracción y de bloqueo del diferencial On-Command
30. Indicador multifunción
31. Testigo del casco/cinturón de seguridad
32. Toma de corriente continua
33. Palanca de selección de marcha
34. Maneta del freno de estacionamiento
35. Pedal del acelerador
36. Pedal de freno
37. Interruptor de la bocinaPuede haber ligeras diferencias entre el vehículo
que ha comprado y los que se muestran en las ilus-
traciones de este manual.
R
S P
QT
Y Z
X
H W
[
U
V
1RB60-EE.book Page 6 Thursday, April 7, 2011 10:43 AM

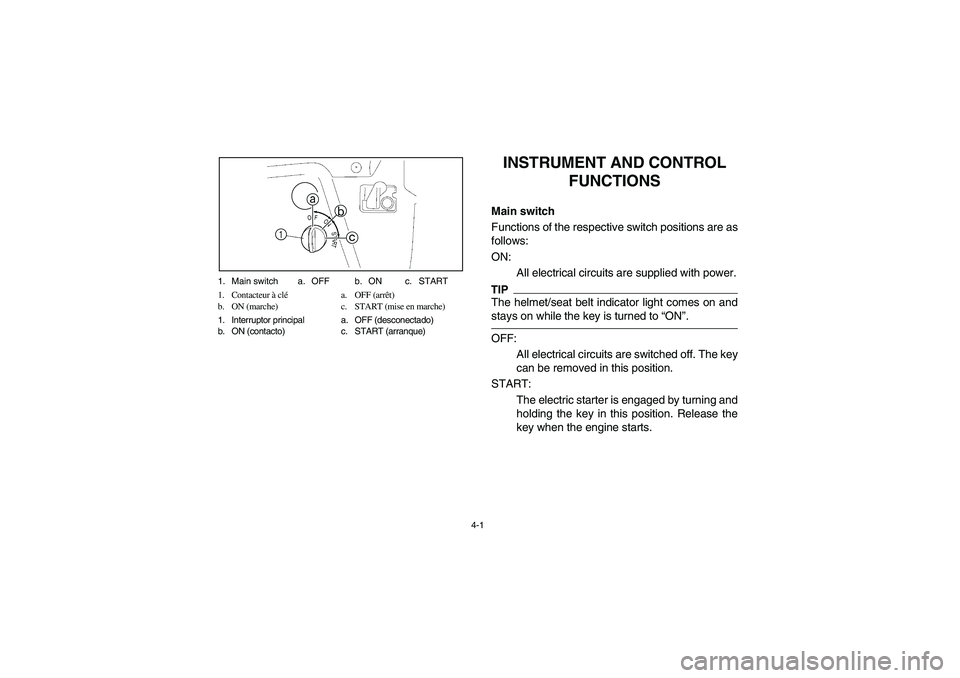

4-1 1. Main switch a. OFF b. ON c. START
1. Contacteur à cléa. OFF (arrêt)
b. ON (marche) c. START (mise en marche)
1. Interruptor principal a. OFF (desconectado)
b. ON (contacto) c. START (arranque)
OFFONSTART
1a
b
c
EVU00130
1 -INSTRUMENT AND CONTROL
FUNCTIONS
EVU00140
Main switch
Functions of the respective switch positions are as
follows:
ON:
All electrical circuits are supplied with power.TIPTIPThe helmet/seat belt indicator light comes on and
stays on while the key is turned to “ON”.OFF:
All electrical circuits are switched off. The key
can be removed in this position.
START:
The electric starter is engaged by turning and
holding the key in this position. Release the
key when the engine starts.
1RB60-EE.book Page 1 Thursday, April 7, 2011 10:43 AM

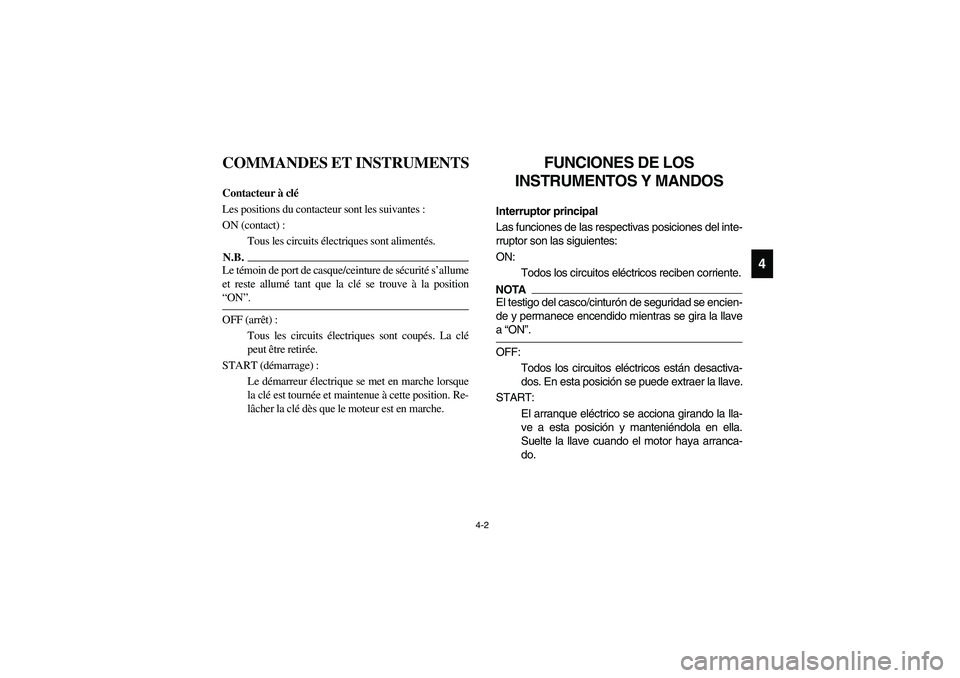

4-2
4
FVU00130
COMMANDES ET INSTRUMENTS
FVU00140
Contacteur à clé
Les positions du contacteur sont les suivantes :
ON (contact) :
Tous les circuits électriques sont alimentés.N.B.N.B.Le témoin de port de casque/ceinture de sécurité s’allume
et reste allumé tant que la clé se trouve à la position
“ON”.OFF (arrêt) :
Tous les circuits électriques sont coupés. La clé
peut être retirée.
START (démarrage) :
Le démarreur électrique se met en marche lorsque
la clé est tournée et maintenue à cette position. Re-
lâcher la clé dès que le moteur est en marche.
SVU00130
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS
EVU00140
Interruptor principal
Las funciones de las respectivas posiciones del inte-
rruptor son las siguientes:
ON:
Todos los circuitos eléctricos reciben corriente.NOTANO TAEl testigo del casco/cinturón de seguridad se encien-
de y permanece encendido mientras se gira la llave
a “ON”.OFF:
Todos los circuitos eléctricos están desactiva-
dos. En esta posición se puede extraer la llave.
START:
El arranque eléctrico se acciona girando la lla-
ve a esta posición y manteniéndola en ella.
Suelte la llave cuando el motor haya arranca-
do.
1RB60-EE.book Page 2 Thursday, April 7, 2011 10:43 AM

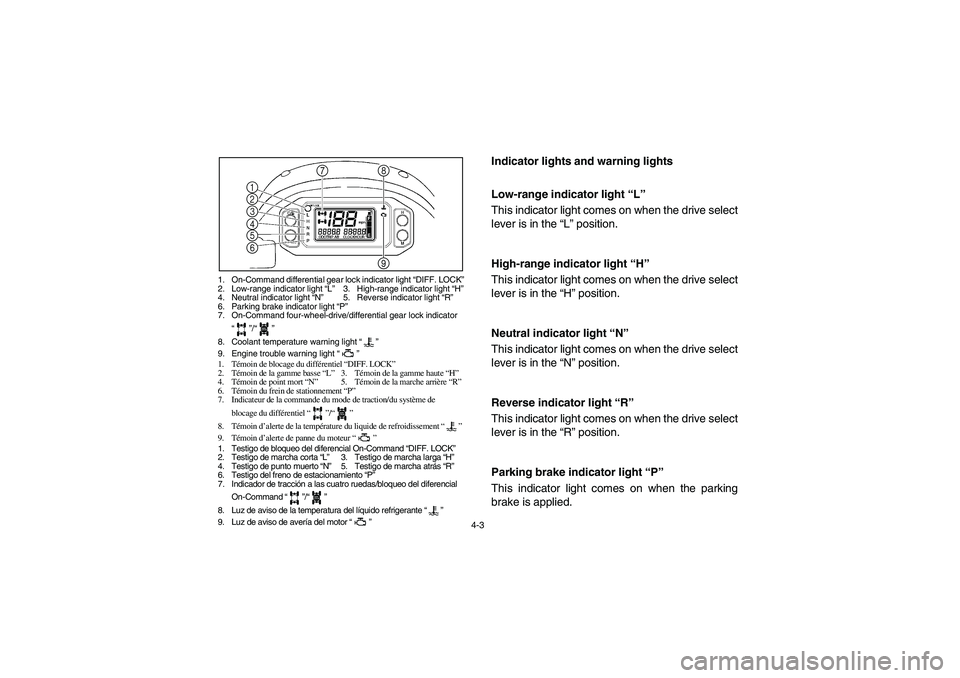

4-3
1. On-Command differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”3. High-range indicator light “H”
4. Neutral indicator light “N”5. Reverse indicator light “R”
6. Parking brake indicator light “P”
7. On-Command four-wheel-drive/differential gear lock indicator
“”/“”
8. Coolant temperature warning light “”
9. Engine trouble warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin de la gamme basse “L”3. Témoin de la gamme haute “H”
4. Témoin de point mort “N”5. Témoin de la marche arrière “R”
6. Témoin du frein de stationnement “P”
7. Indicateur de la commande du mode de traction/du système de
blocage du différentiel “”/“”
8. Témoin d’alerte de la température du liquide de refroidissement “”
9. Témoin d’alerte de panne du moteur “”
1. Testigo de bloqueo del diferencial On-Command “DIFF. LOCK”
2. Testigo de marcha corta “L”3. Testigo de marcha larga “H”
4. Testigo de punto muerto “N”5. Testigo de marcha atrás “R”
6. Testigo del freno de estacionamiento “P”
7. Indicador de tracción a las cuatro ruedas/bloqueo del diferencial
On-Command “”/“”
8. Luz de aviso de la temperatura del líquido refrigerante “”
9. Luz de aviso de avería del motor “”
1
2
3
4
5
6
8
9 7
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EVU00150
Indicator lights and warning lights
EVU01131
EVU01140
Low-range indicator light “L”
This indicator light comes on when the drive select
lever is in the “L” position.
EVU01150
High-range indicator light “H”
This indicator light comes on when the drive select
lever is in the “H” position.
EVU00170
Neutral indicator light “N”
This indicator light comes on when the drive select
lever is in the “N” position.
5B410001
Reverse indicator light “R”
This indicator light comes on when the drive select
lever is in the “R” position.
EVU00210
Parking brake indicator light “P”
This indicator light comes on when the parking
brake is applied.
1RB60-EE.book Page 3 Thursday, April 7, 2011 10:43 AM

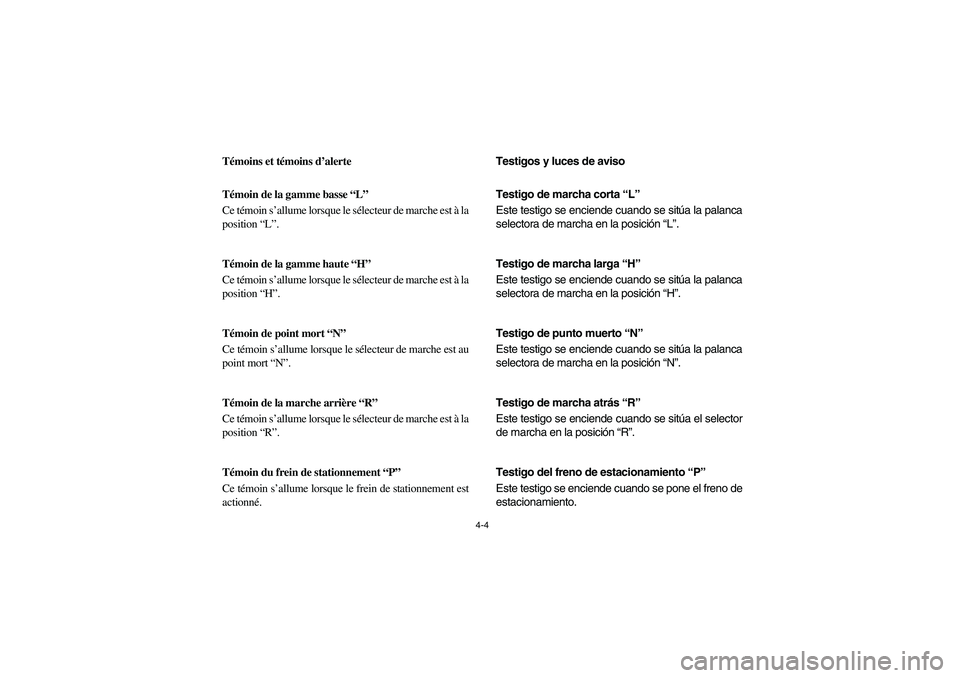

4-4
FVU00150
Témoins et témoins d’alerte
FVU01131
FVU01140
Témoin de la gamme basse “L”
Ce témoin s’allume lorsque le sélecteur de marche est à la
position “L”.
FVU01150
Témoin de la gamme haute “H”
Ce témoin s’allume lorsque le sélecteur de marche est à la
position “H”.
FVU00170
Témoin de point mort “N”
Ce témoin s’allume lorsque le sélecteur de marche est au
point mort “N”.
5B410001
Témoin de la marche arrière “R”
Ce témoin s’allume lorsque le sélecteur de marche est à la
position “R”.
FVU00210
Témoin du frein de stationnement “P”
Ce témoin s’allume lorsque le frein de stationnement est
actionné.
SVU00150
Testigos y luces de aviso
EVU01140
Testigo de marcha corta “L”
Este testigo se enciende cuando se sitúa la palanca
selectora de marcha en la posición “L”.
EVU01150
Testigo de marcha larga “H”
Este testigo se enciende cuando se sitúa la palanca
selectora de marcha en la posición “H”.
EVU00170
Testigo de punto muerto “N”
Este testigo se enciende cuando se sitúa la palanca
selectora de marcha en la posición “N”.
5B410001
Testigo de marcha atrás “R”
Este testigo se enciende cuando se sitúa el selector
de marcha en la posición “R”.
EVU00210
Testigo del freno de estacionamiento “P”
Este testigo se enciende cuando se pone el freno de
estacionamiento.
1RB60-EE.book Page 4 Thursday, April 7, 2011 10:43 AM

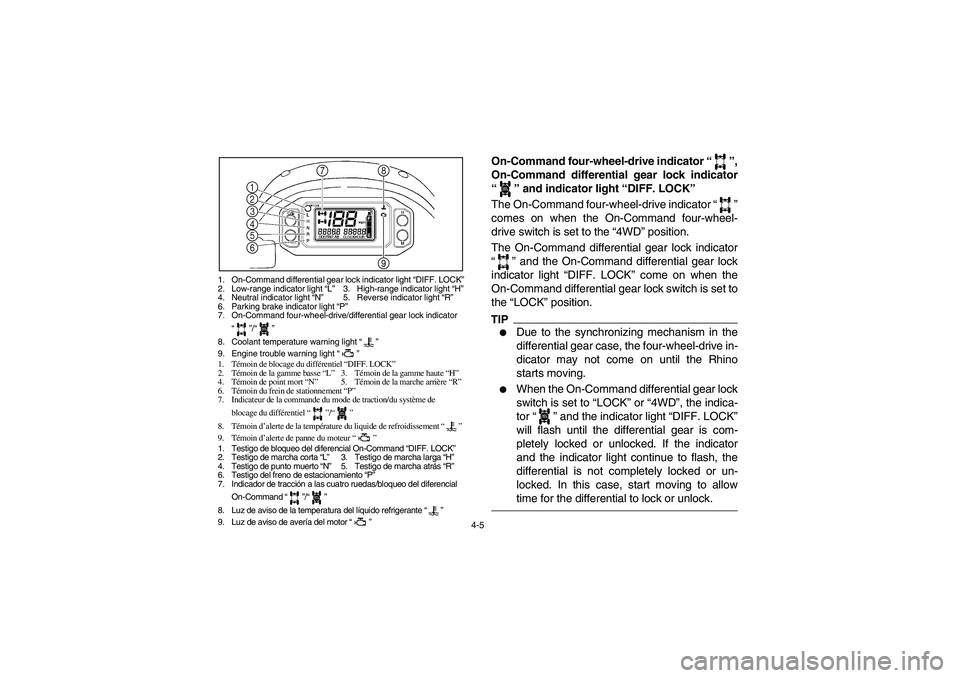

4-5
1. On-Command differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”3. High-range indicator light “H”
4. Neutral indicator light “N”5. Reverse indicator light “R”
6. Parking brake indicator light “P”
7. On-Command four-wheel-drive/differential gear lock indicator
“”/“”
8. Coolant temperature warning light “”
9. Engine trouble warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin de la gamme basse “L”3. Témoin de la gamme haute “H”
4. Témoin de point mort “N”5. Témoin de la marche arrière “R”
6. Témoin du frein de stationnement “P”
7. Indicateur de la commande du mode de traction/du système de
blocage du différentiel “”/“”
8. Témoin d’alerte de la température du liquide de refroidissement “”
9. Témoin d’alerte de panne du moteur “”
1. Testigo de bloqueo del diferencial On-Command “DIFF. LOCK”
2. Testigo de marcha corta “L”3. Testigo de marcha larga “H”
4. Testigo de punto muerto “N”5. Testigo de marcha atrás “R”
6. Testigo del freno de estacionamiento “P”
7. Indicador de tracción a las cuatro ruedas/bloqueo del diferencial
On-Command “”/“”
8. Luz de aviso de la temperatura del líquido refrigerante “”
9. Luz de aviso de avería del motor “”
1
2
3
4
5
6
8
9 7
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EVU01161
On-Command four-wheel-drive indicator “”,
On-Command differential gear lock indicator
“” and indicator light “DIFF. LOCK”
The On-Command four-wheel-drive indicator “”
comes on when the On-Command four-wheel-
drive switch is set to the “4WD” position.
The On-Command differential gear lock indicator
“” and the On-Command differential gear lock
indicator light “DIFF. LOCK” come on when the
On-Command differential gear lock switch is set to
the “LOCK” position.TIP

Due to the synchronizing mechanism in the
differential gear case, the four-wheel-drive in-
dicator may not come on until the Rhino
starts moving.


When the On-Command differential gear lock
switch is set to “LOCK” or “4WD”, the indica-
tor “” and the indicator light “DIFF. LOCK”
will flash until the differential gear is com-
pletely locked or unlocked. If the indicator
and the indicator light continue to flash, the
differential is not completely locked or un-
locked. In this case, start moving to allow
time for the differential to lock or unlock.
DIFF.
LOCK
DIFF.
LOCK
1RB60-EE.book Page 5 Thursday, April 7, 2011 10:43 AM
