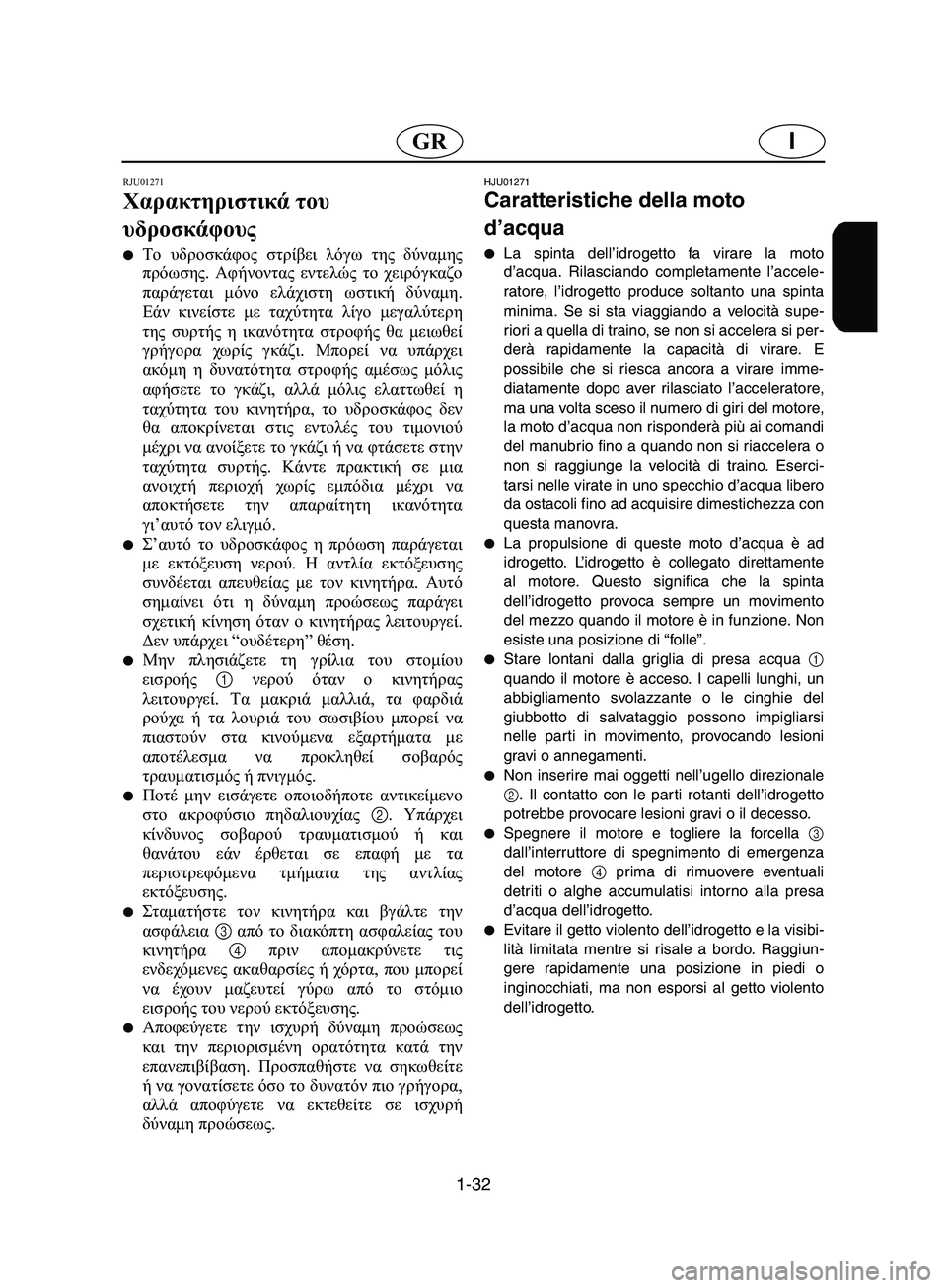

YAMAHA SUPERJET 2002 Manuale duso (in Italian)

1-32
IGR
RJU01271
Χαρακτηριστικά του
υδροσκάφους

Το υδροσκάφος στρίβει λόγω της δύναμης
πρόωσης. Αφήνοντας εντελώς το χειρόγκαζο
παράγεται μόνο ελάχιστη ωστική δύναμη.
Εάν κινείστε με ταχύτητα λίγο μεγαλύτερη
της συρτής η ικανότητα στροφής θα μειωθεί
γρήγορα χωρίς γκάζι. Μπορεί να υπάρχει
ακόμη η δυνατότητα στροφής αμέσως μόλις
αφήσετε το γκάζι, αλλά μόλις ελαττωθεί η
ταχύτητα του κινητήρα, το υδροσκάφος δεν
θα αποκρίνεται στις εντολές του τιμονιού
μέχρι να ανοίξετε το γκάζι ή να φτάσετε στην
ταχύτητα συρτής. Κάντε πρακτική σε μια
ανοιχτή περιοχή χωρίς εμπόδια μέχρι να
αποκτήσετε την απαραίτητη ικανότητα
γι’αυτό τον ελιγμό.

Σ’αυτό το υδροσκάφος η πρόωση παράγεται
με εκτόξευση νερού. Η αντλία εκτόξευσης
συνδέεται απευθείας με τον κινητήρα. Αυτό
σημαίνει ότι η δύναμη προώσεως παράγει
σχετική κίνηση όταν ο κινητήρας λειτουργεί.
Δεν υπάρχει “ουδέτερη” θέση.

Μην πλησιάζετε τη γρίλια του στομίου
εισροής 1 νερού όταν ο κινητήρας
λειτουργεί. Τα μακριά μαλλιά, τα φαρδιά
ρούχα ή τα λουριά του σωσιβίου μπορεί να
πιαστούν στα κινούμενα εξαρτήματα με
αποτέλεσμα να προκληθεί σοβαρός
τραυματισμός ή πνιγμός.

Ποτέ μην εισάγετε οποιοδήποτε αντικείμενο
στο ακροφύσιο πηδαλιουχίας 2. Υπάρχει
κίνδυνος σοβαρού τραυματισμού ή και
θανάτου εάν έρθεται σε επαφή με τα
περιστρεφόμενα τμήματα της αντλίας
εκτόξευσης.

Σταματήστε τον κινητήρα και βγάλτε την
ασφάλεια 3 από το διακόπτη ασφαλείας του
κινητήρα 4 πριν απομακρύνετε τις
ενδεχόμενες ακαθαρσίες ή χόρτα, που μπορεί
να έχουν μαζευτεί γύρω από το στόμιο
εισροής του νερού εκτόξευσης.

Αποφεύγετε την ισχυρή δύναμη προώσεως
και την περιορισμένη ορατότητα κατά την
επανεπιβίβαση. Προσπαθήστε να σηκωθείτε
ή να γονατίσετε όσο το δυνατόν πιο γρήγορα,
αλλά αποφύγετε να εκτεθείτε σε ισχυρή
δύναμη προώσεως.
HJU01271
Caratteristiche della moto
d’acqua

La spinta dell’idrogetto fa virare la moto
d’acqua. Rilasciando completamente l’accele-
ratore, l’idrogetto produce soltanto una spinta
minima. Se si sta viaggiando a velocità supe-
riori a quella di traino, se non si accelera si per-
derà rapidamente la capacità di virare. E
possibile che si riesca ancora a virare imme-
diatamente dopo aver rilasciato l’acceleratore,
ma una volta sceso il numero di giri del motore,
la moto d’acqua non risponderà più ai comandi
del manubrio fino a quando non si riaccelera o
non si raggiunge la velocità di traino. Eserci-
tarsi nelle virate in uno specchio d’acqua libero
da ostacoli fino ad acquisire dimestichezza con
questa manovra.

La propulsione di queste moto d’acqua è ad
idrogetto. L’idrogetto è collegato direttamente
al motore. Questo significa che la spinta
dell’idrogetto provoca sempre un movimento
del mezzo quando il motore è in funzione. Non
esiste una posizione di “folle”.

Stare lontani dalla griglia di presa acqua
1
quando il motore è acceso. I capelli lunghi, un
abbigliamento svolazzante o le cinghie del
giubbotto di salvataggio possono impigliarsi
nelle parti in movimento, provocando lesioni
gravi o annegamenti.

Non inserire mai oggetti nell’ugello direzionale
2. Il contatto con le par ti rotanti dell’idrogetto
potrebbe provocare lesioni gravi o il decesso.

Spegnere il motore e togliere la forcella 3
dall’interruttore di spegnimento di emergenza
del motore 4 prima di rimuovere eventuali
detriti o alghe accumulatisi intorno alla presa
d’acqua dell’idrogetto.

Evitare il getto violento dell’idrogetto e la visibi-
lità limitata mentre si risale a bordo. Raggiun-
gere rapidamente una posizione in piedi o
inginocchiati, ma non esporsi al getto violento
dell’idrogetto.
B_F1N-80.book Page 32 Thursday, July 19, 2001 9:40 AM

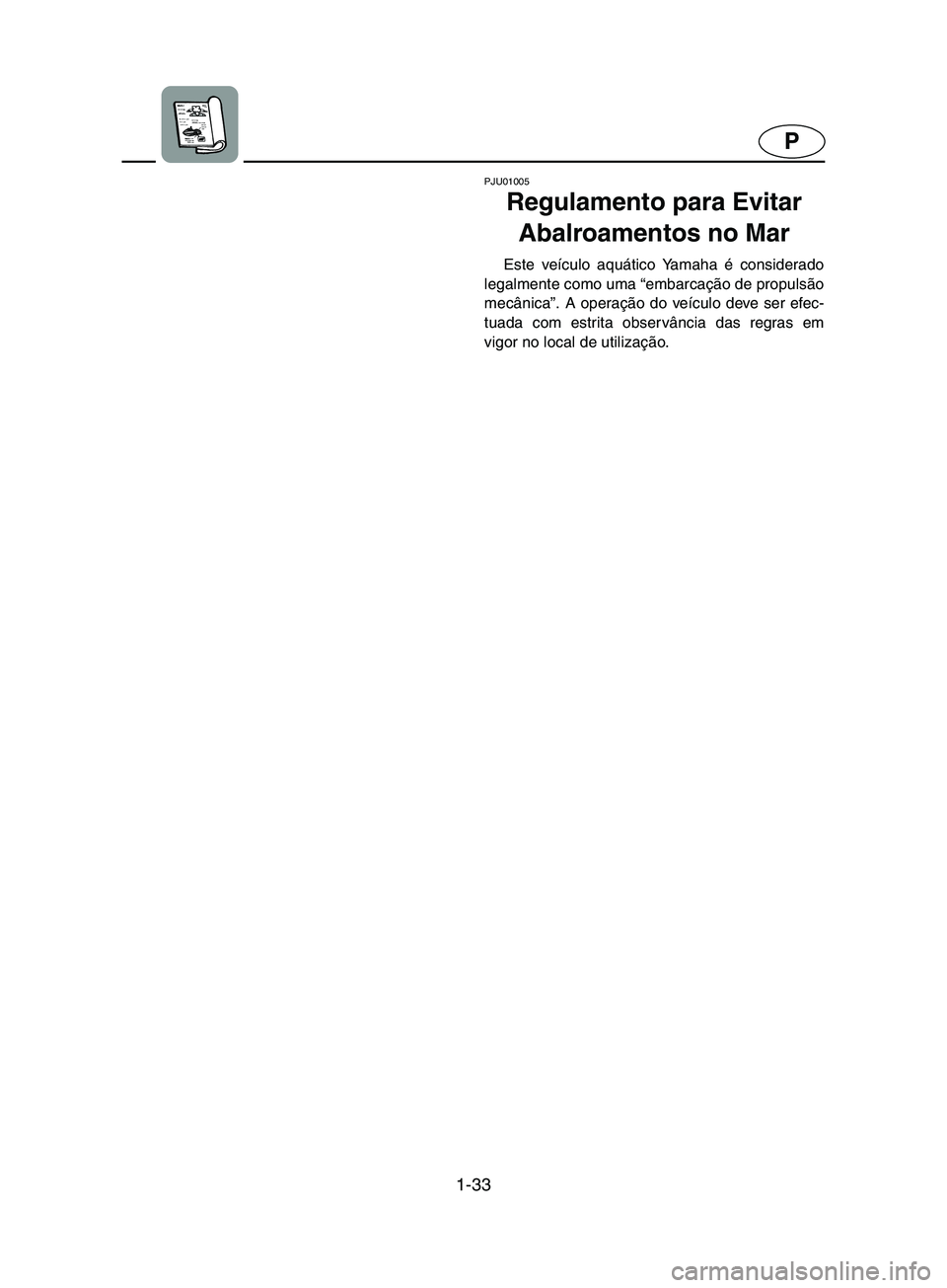

1-33
P
PJU01005
Regulamento para Evitar
Abalroamentos no Mar
Este veículo aquático Yamaha é considerado
legalmente como uma “embarcação de propulsão
mecânica”. A operação do veículo deve ser efec-
tuada com estrita observância das regras em
vigor no local de utilização.
B_F1N-80.book Page 33 Thursday, July 19, 2001 9:40 AM

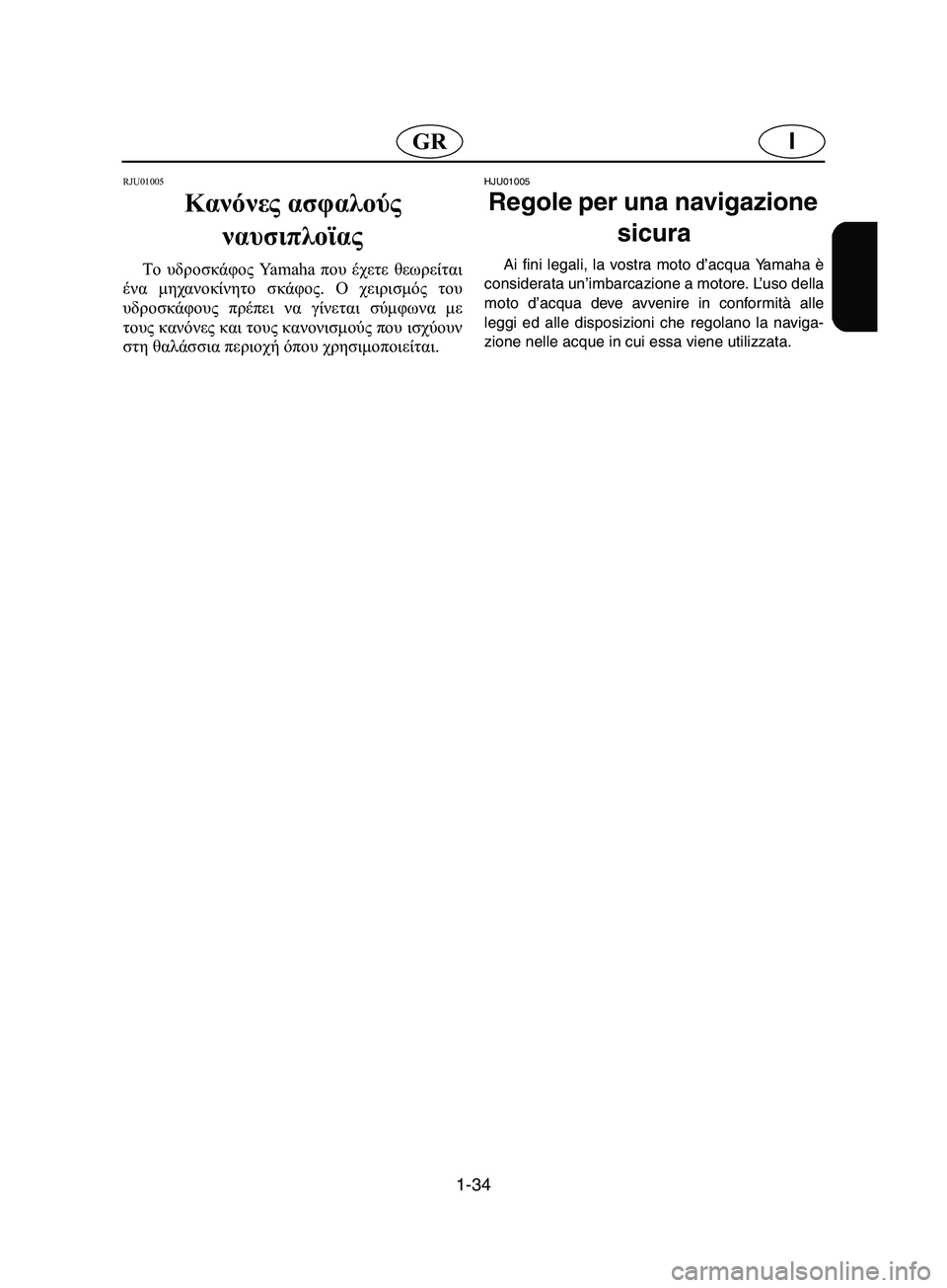

1-34
IGR
RJU01005
Κανόνες ασφαλούς
ναυσιπλοϊας
Το υδροσκάφος Yamaha που έχετε θεωρείται
ένα μηχανοκίνητο σκάφος. Ο χειρισμός του
υδροσκάφους πρέπει να γίνεται σύμφωνα με
τους κανόνες και τους κανονισμούς που ισχύουν
στη θαλάσσια περιοχή όπου χρησιμοποιείται.
HJU01005
Regole per una navigazione
sicura
Ai fini legali, la vostra moto d’acqua Yamaha è
considerata un’imbarcazione a motore. L’uso della
moto d’acqua deve avvenire in conformità alle
leggi ed alle disposizioni che regolano la naviga-
zione nelle acque in cui essa viene utilizzata.
B_F1N-80.book Page 34 Thursday, July 19, 2001 9:40 AM

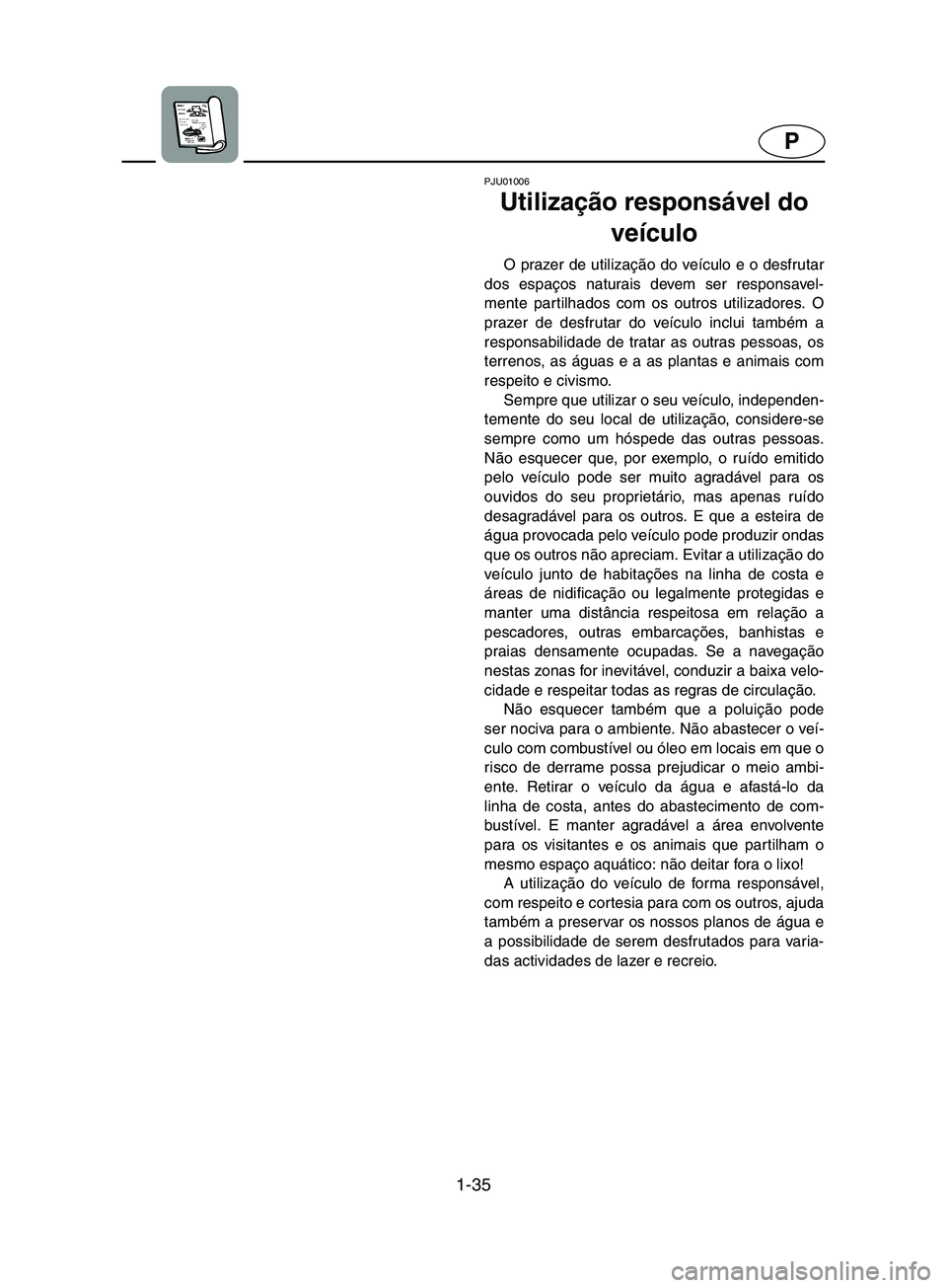

1-35
P
PJU01006
Utilização responsável do
veículo
O prazer de utilização do veículo e o desfrutar
dos espaços naturais devem ser responsavel-
mente partilhados com os outros utilizadores. O
prazer de desfrutar do veículo inclui também a
responsabilidade de tratar as outras pessoas, os
terrenos, as águas e a as plantas e animais com
respeito e civismo.
Sempre que utilizar o seu veículo, independen-
temente do seu local de utilização, considere-se
sempre como um hóspede das outras pessoas.
Não esquecer que, por exemplo, o ruído emitido
pelo veículo pode ser muito agradável para os
ouvidos do seu proprietário, mas apenas ruído
desagradável para os outros. E que a esteira de
água provocada pelo veículo pode produzir ondas
que os outros não apreciam. Evitar a utilização do
veículo junto de habitações na linha de costa e
áreas de nidificação ou legalmente protegidas e
manter uma distância respeitosa em relação a
pescadores, outras embarcações, banhistas e
praias densamente ocupadas. Se a navegação
nestas zonas for inevitável, conduzir a baixa velo-
cidade e respeitar todas as regras de circulação.
Não esquecer também que a poluição pode
ser nociva para o ambiente. Não abastecer o veí-
culo com combustível ou óleo em locais em que o
risco de derrame possa prejudicar o meio ambi-
ente. Retirar o veículo da água e afastá-lo da
linha de costa, antes do abastecimento de com-
bustível. E manter agradável a área envolvente
para os visitantes e os animais que partilham o
mesmo espaço aquático: não deitar fora o lixo!
A utilização do veículo de forma responsável,
com respeito e cortesia para com os outros, ajuda
também a preservar os nossos planos de água e
a possibilidade de serem desfrutados para varia-
das actividades de lazer e recreio.
B_F1N-80.book Page 35 Thursday, July 19, 2001 9:40 AM

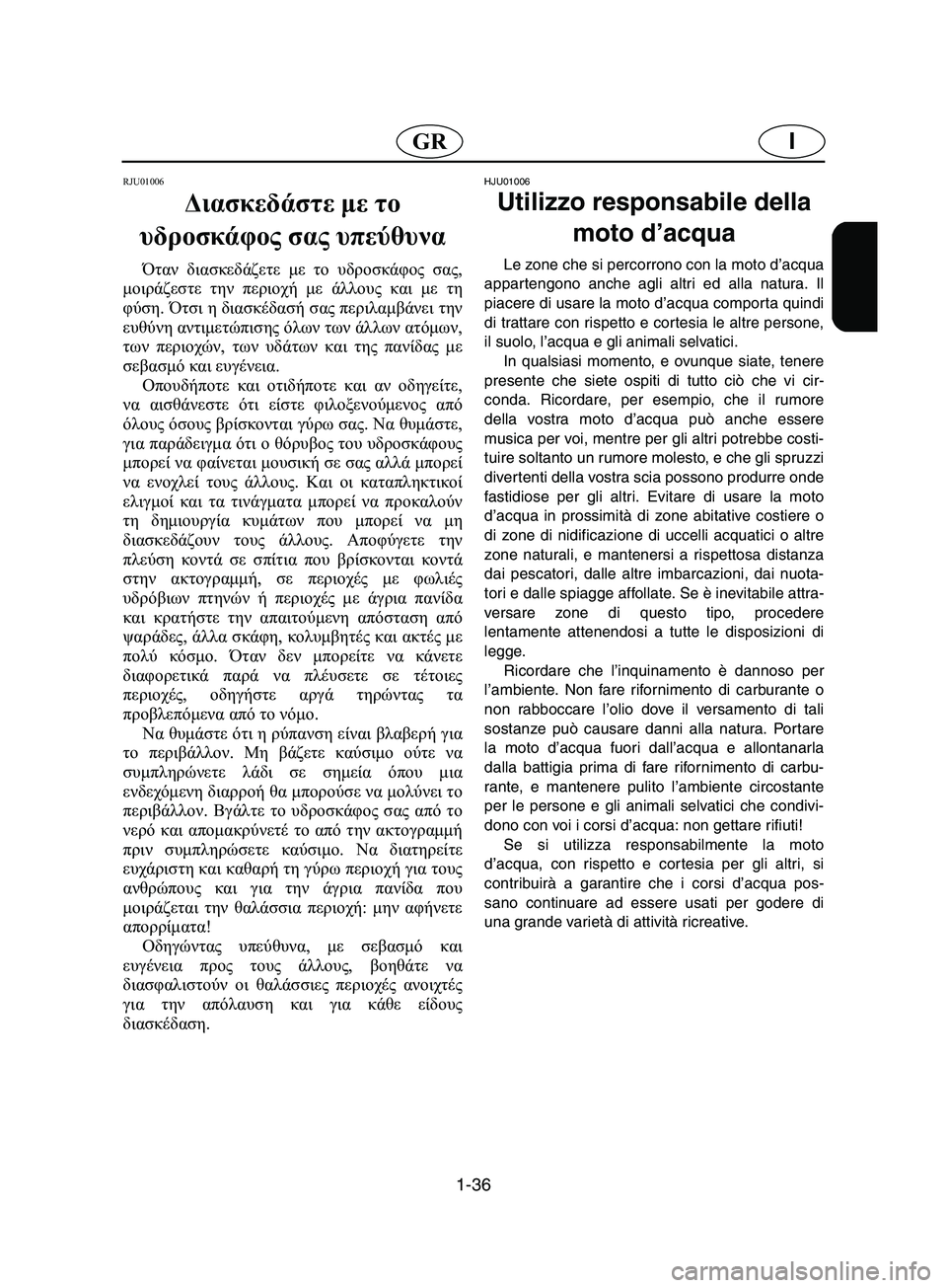

1-36
IGR
RJU01006
Διασκεδάστε με το
υδροσκάφος σας υπεύθυνα
Όταν διασκεδάζετε με το υδροσκάφος σας,
μοιράζεστε την περιοχή με άλλους και με τη
φύση. Ότσι η διασκέδασή σας περιλαμβάνει την
ευθύνη αντιμετώπισης όλων των άλλων ατόμων,
των περιοχών, των υδάτων και της πανίδας με
σεβασμό και ευγένεια.
Οπουδήποτε και οτιδήποτε και αν οδηγείτε,
να αισθάνεστε ότι είστε φιλοξενούμενος από
όλους όσους βρίσκονται γύρω σας. Να θυμάστε,
για παράδειγμα ότι ο θόρυβος του υδροσκάφους
μπορεί να φαίνεται μουσική σε σας αλλά μπορεί
να ενοχλεί τους άλλους. Και οι καταπληκτικοί
ελιγμοί και τα τινάγματα μπορεί να προκαλούν
τη δημιουργία κυμάτων που μπορεί να μη
διασκεδάζουν τους άλλους. Αποφύγετε την
πλεύση κοντά σε σπίτια που βρίσκονται κοντά
στην ακτογραμμή, σε περιοχές με φωλιές
υδρόβιων πτηνών ή περιοχές με άγρια πανίδα
και κρατήστε την απαιτούμενη απόσταση από
ψαράδες, άλλα σκάφη, κολυμβητές και ακτές με
πολύ κόσμο. Όταν δεν μπορείτε να κάνετε
διαφορετικά παρά να πλέυσετε σε τέτοιες
περιοχές, οδηγήστε αργά τηρώντας τα
προβλεπόμενα από το νόμο.
Να θυμάστε ότι η ρύπανση είναι βλαβερή για
το περιβάλλον. Μη βάζετε καύσιμο ούτε να
συμπληρώνετε λάδι σε σημεία όπου μια
ενδεχόμενη διαρροή θα μπορούσε να μολύνει το
περιβάλλον. Βγάλτε το υδροσκάφος σας από το
νερό και απομακρύνετέ το από την ακτογραμμή
πριν συμπληρώσετε καύσιμο. Να διατηρείτε
ευχάριστη και καθαρή τη γύρω περιοχή για τους
ανθρώπους και για την άγρια πανίδα που
μοιράζεται την θαλάσσια περιοχή: μην αφήνετε
απορρίματα!
Οδηγώντας υπεύθυνα, με σεβασμό και
ευγένεια προς τους άλλους, βοηθάτε να
διασφαλιστούν οι θαλάσσιες περιοχές ανοιχτές
για την απόλαυση και για κάθε είδους
διασκέδαση.
HJU01006
Utilizzo responsabile della
moto d’acqua
Le zone che si percorrono con la moto d’acqua
appartengono anche agli altri ed alla natura. Il
piacere di usare la moto d’acqua comporta quindi
di trattare con rispetto e cortesia le altre persone,
il suolo, l’acqua e gli animali selvatici.
In qualsiasi momento, e ovunque siate, tenere
presente che siete ospiti di tutto ciò che vi cir-
conda. Ricordare, per esempio, che il rumore
della vostra moto d’acqua può anche essere
musica per voi, mentre per gli altri potrebbe costi-
tuire soltanto un rumore molesto, e che gli spruzzi
divertenti della vostra scia possono produrre onde
fastidiose per gli altri. Evitare di usare la moto
d’acqua in prossimità di zone abitative costiere o
di zone di nidificazione di uccelli acquatici o altre
zone naturali, e mantenersi a rispettosa distanza
dai pescatori, dalle altre imbarcazioni, dai nuota-
tori e dalle spiagge affollate. Se è inevitabile attra-
versare zone di questo tipo, procedere
lentamente attenendosi a tutte le disposizioni di
legge.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carburante o
non rabboccare l’olio dove il versamento di tali
sostanze può causare danni alla natura. Portare
la moto d’acqua fuori dall’acqua e allontanarla
dalla battigia prima di fare rifornimento di carbu-
rante, e mantenere pulito l’ambiente circostante
per le persone e gli animali selvatici che condivi-
dono con voi i corsi d’acqua: non gettare rifiuti!
Se si utilizza responsabilmente la moto
d’acqua, con rispetto e cortesia per gli altri, si
contribuirà a garantire che i corsi d’acqua pos-
sano continuare ad essere usati per godere di
una grande varietà di attività ricreative.
B_F1N-80.book Page 36 Thursday, July 19, 2001 9:40 AM

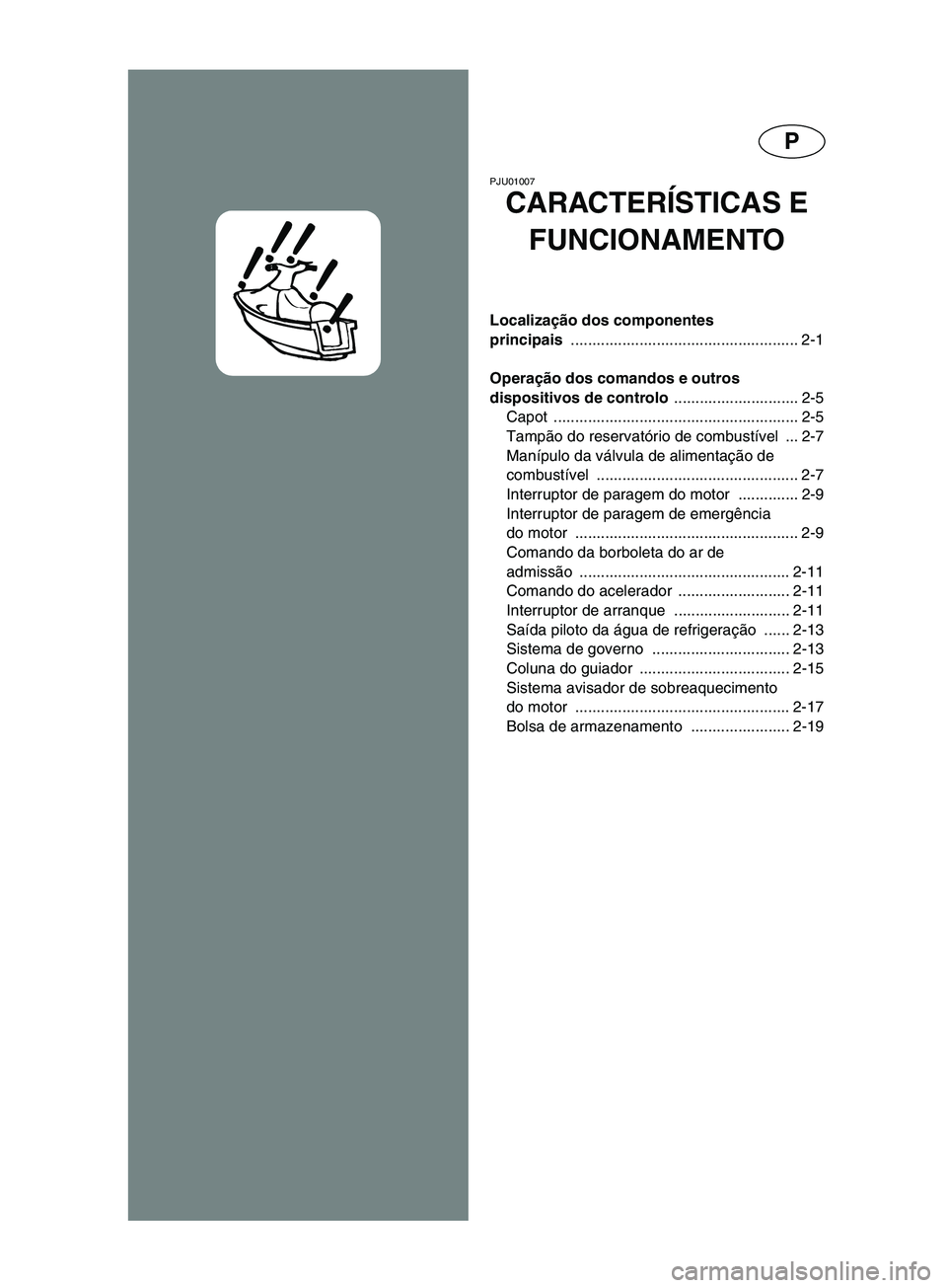

P
PJU01007
CARACTERÍSTICAS E
FUNCIONAMENTO
Localização dos componentes
principais ..................................................... 2-1
Operação dos comandos e outros
dispositivos de controlo ............................. 2-5
Capot ......................................................... 2-5
Tampão do reservatório de combustível ... 2-7
Manípulo da válvula de alimentação de
combustível ............................................... 2-7
Interruptor de paragem do motor .............. 2-9
Interruptor de paragem de emergência
do motor .................................................... 2-9
Comando da borboleta do ar de
admissão ................................................. 2-11
Comando do acelerador .......................... 2-11
Interruptor de arranque ........................... 2-11
Saída piloto da água de refrigeração ...... 2-13
Sistema de governo ................................ 2-13
Coluna do guiador ................................... 2-15
Sistema avisador de sobreaquecimento
do motor .................................................. 2-17
Bolsa de armazenamento ....................... 2-19
B_F1N-80.book Page 1 Thursday, July 19, 2001 9:40 AM

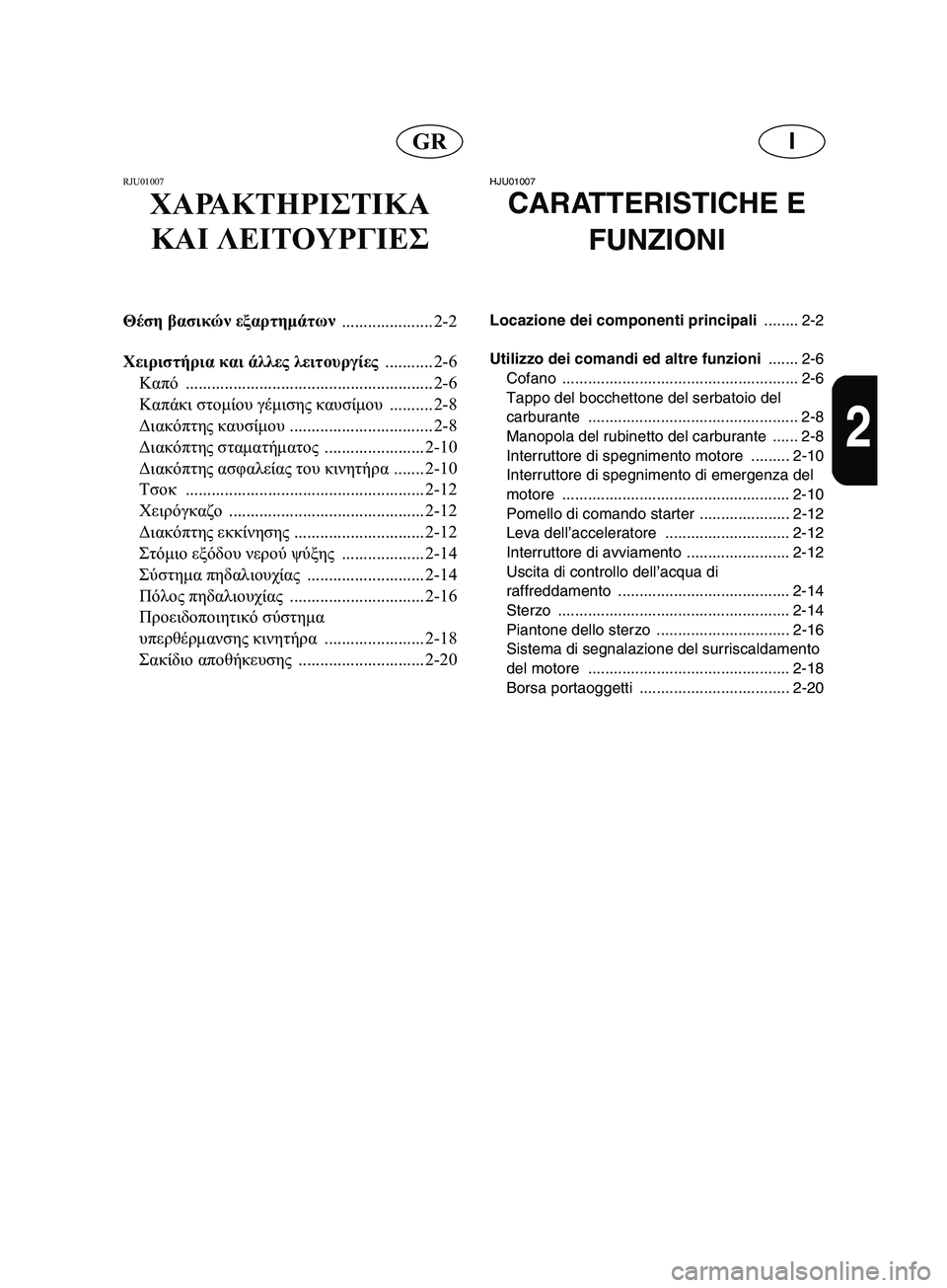

IGR
2
RJU01007
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΚΑΙ ΛΕΙΤΟΥΡΓΙΕΣ
Θέση βασικών εξαρτημάτων
..................... 2-2
Χειριστήρια και άλλες λειτουργίες ........... 2-6
Καπό ......................................................... 2-6
Καπάκι στομίου γέμισης καυσίμου .......... 2-8
Διακόπτης καυσίμου ................................. 2-8
Διακόπτης σταματήματος ....................... 2-10
Διακόπτης ασφαλείας του κινητήρα ....... 2-10
Τσοκ ....................................................... 2-12
Χειρόγκαζο ............................................. 2-12
Διακόπτης εκκίνησης .............................. 2-12
Στόμιο εξόδου νερού ψύξης ................... 2-14
Σύστημα πηδαλιουχίας ........................... 2-14
Πόλος πηδαλιουχίας ............................... 2-16
Προειδοποιητικό σύστημα
υπερθέρμανσης κινητήρα ....................... 2-18
Σακίδιο αποθήκευσης ............................. 2-20
HJU01007
CARATTERISTICHE E
FUNZIONI
Locazione dei componenti principali ........ 2-2
Utilizzo dei comandi ed altre funzioni ....... 2-6
Cofano ....................................................... 2-6
Tappo del bocchettone del serbatoio del
carburante ................................................. 2-8
Manopola del rubinetto del carburante ...... 2-8
Interruttore di spegnimento motore ......... 2-10
Interruttore di spegnimento di emergenza del
motore ..................................................... 2-10
Pomello di comando starter ..................... 2-12
Leva dell’acceleratore ............................. 2-12
Interruttore di avviamento ........................ 2-12
Uscita di controllo dell’acqua di
raffreddamento ........................................ 2-14
Sterzo ...................................................... 2-14
Piantone dello sterzo ............................... 2-16
Sistema di segnalazione del surriscaldamento
del motore ............................................... 2-18
Borsa portaoggetti ................................... 2-20
B_F1N-80.book Page 2 Thursday, July 19, 2001 9:40 AM

2-1
P
PJU01008
Localização dos componentes principais
1Gateira da amarra
Para fixação de cabos de amarração para transporte
ou atracação.
2Bolsa de armazenamento
3Coluna do guiador
Ajusta-se à postura do operador durante a condução
do veículo.
4Guiador
Para controlo direccional (governo) do veículo.
5Plataforma de condução
Permanecer de pé ou de joelhos nesta plataforma,
em condições de bom equilíbrio.
6Ta m pão do reservatório de combustível
7Capot 8Cobertura da coluna do guiador
9Trinco do capot
Para trancagem do capot.
0Tubeira do jacto
Altera a direcção do jacto de água, de acordo com a
posição do guiador, para governar o veículo.
ASaída piloto da água de refrigeração
Para verificação do fluxo da água de refrigeração.
BGrelha de admissão
Para impedir a entrada de detritos na bomba de
jacto.
CTomada de admissão do jacto
DTampa do conjunto bomba-tubeira
EVeio de transmissão
Para transmissão da potência do motor à bomba do
jacto de propulsão.
B_F1N-80.book Page 1 Thursday, July 19, 2001 9:40 AM

2-2
IGR
RJU01008

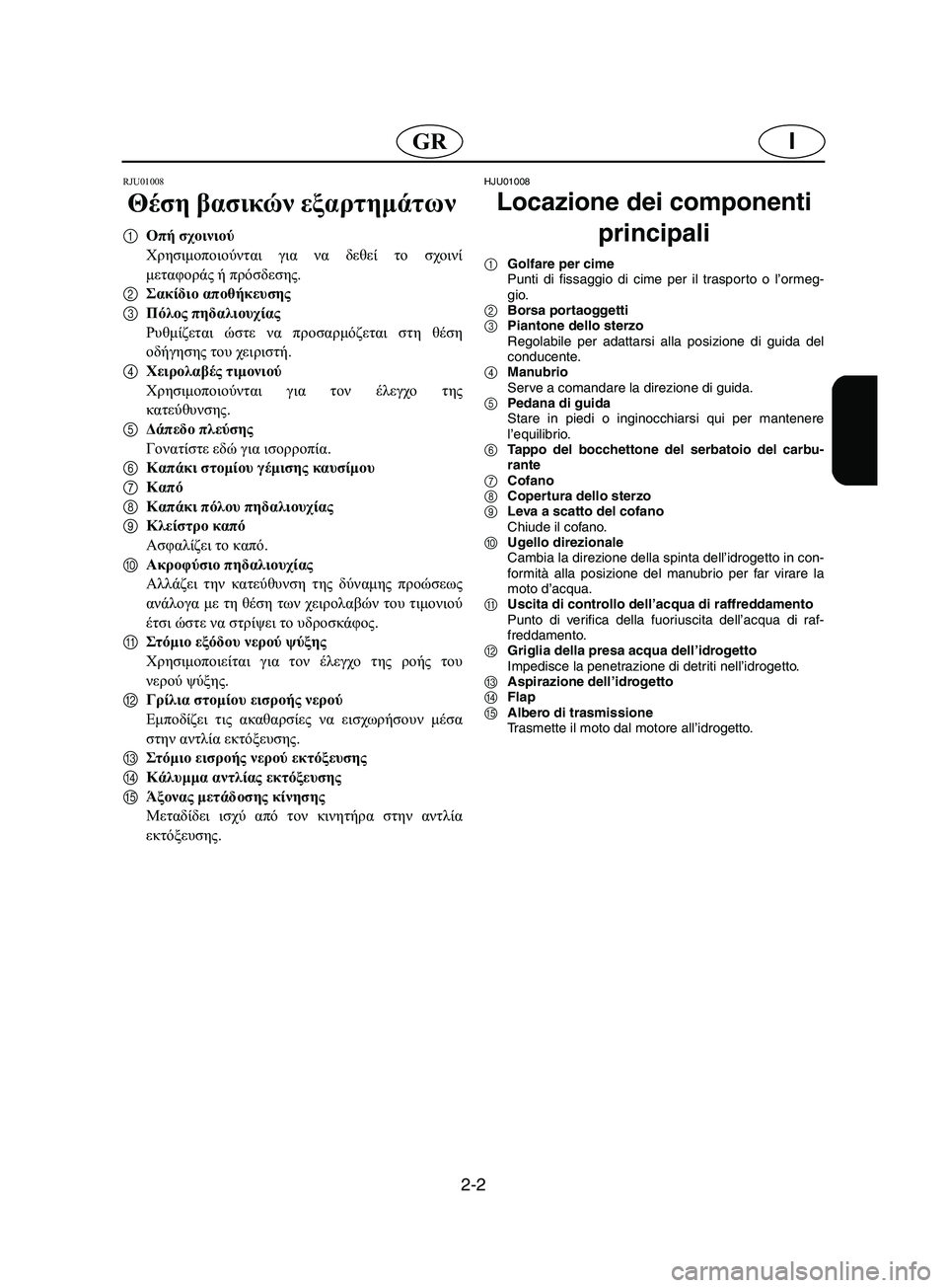

Θέση βασικών εξαρτημάτων
1Οπή σχοινιού
Χρησιμοποιούνται για να δεθεί το σχοινί
μεταφοράς ή πρόσδεσης.
2Σακίδιο αποθήκευσης
3Πόλος πηδαλιουχίας
Ρυθμίζεται ώστε να προσαρμόζεται στη θέση
οδήγησης του χειριστή.
4Χειρολαβές τιμονιού
Χρησιμοποιούνται για τον έλεγχο της
κατεύθυνσης.
5Δάπεδο πλεύσης
Γονατίστε εδώ για ισορροπία.
6Καπάκι στομίου γέμισης καυσίμου
7Καπό
8Καπάκι πόλου πηδαλιουχίας
9Κλείστρο καπό
Ασφαλίζει το καπό.
0Ακροφύσιο πηδαλιουχίας
Αλλάζει την κατεύθυνση της δύναμης προώσεως
ανάλογα με τη θέση των χειρολαβών του τιμονιού
έτσι ώστε να στρίψει το υδροσκάφος.
AΣτόμιο εξόδου νερού ψύξης
Χρησιμοποιείται για τον έλεγχο της ροής του
νερού ψύξης.
BΓρίλια στομίου εισροής νερού
Εμποδίζει τις ακαθαρσίες να εισχωρήσουν μέσα
στην αντλία εκτόξευσης.
CΣτόμιο εισροής νερού εκτόξευσης
DΚάλυμμα αντλίας εκτόξευσης
EΆξονας μετάδοσης κίνησης
Μεταδίδει ισχύ από τον κινητήρα στην αντλία
εκτόξευσης.
HJU01008
Locazione dei componenti
principali
1Golfare per cime
Punti di fissaggio di cime per il trasporto o l’ormeg-
gio.
2Borsa portaoggetti
3Piantone dello sterzo
Regolabile per adattarsi alla posizione di guida del
conducente.
4Manubrio
Serve a comandare la direzione di guida.
5Pedana di guida
Stare in piedi o inginocchiarsi qui per mantenere
l’equilibrio.
6Tappo del bocchettone del serbatoio del carbu-
rante
7Cofano
8Copertura dello sterzo
9Leva a scatto del cofano
Chiude il cofano.
0Ugello direzionale
Cambia la direzione della spinta dell’idrogetto in con-
for mità alla posizione del manubrio per far virare la
moto d’acqua.
AUscita di controllo dell’acqua di raffreddamento
Punto di verifica della fuoriuscita dell’acqua di raf-
freddamento.
BGriglia della presa acqua dell’idrogetto
Impedisce la penetrazione di detriti nell’idrogetto.
CAspirazione dell’idrogetto
DFlap
EAlbero di trasmissione
Trasmette il moto dal motore all’idrogetto.
B_F1N-80.book Page 2 Thursday, July 19, 2001 9:40 AM

2-3
P

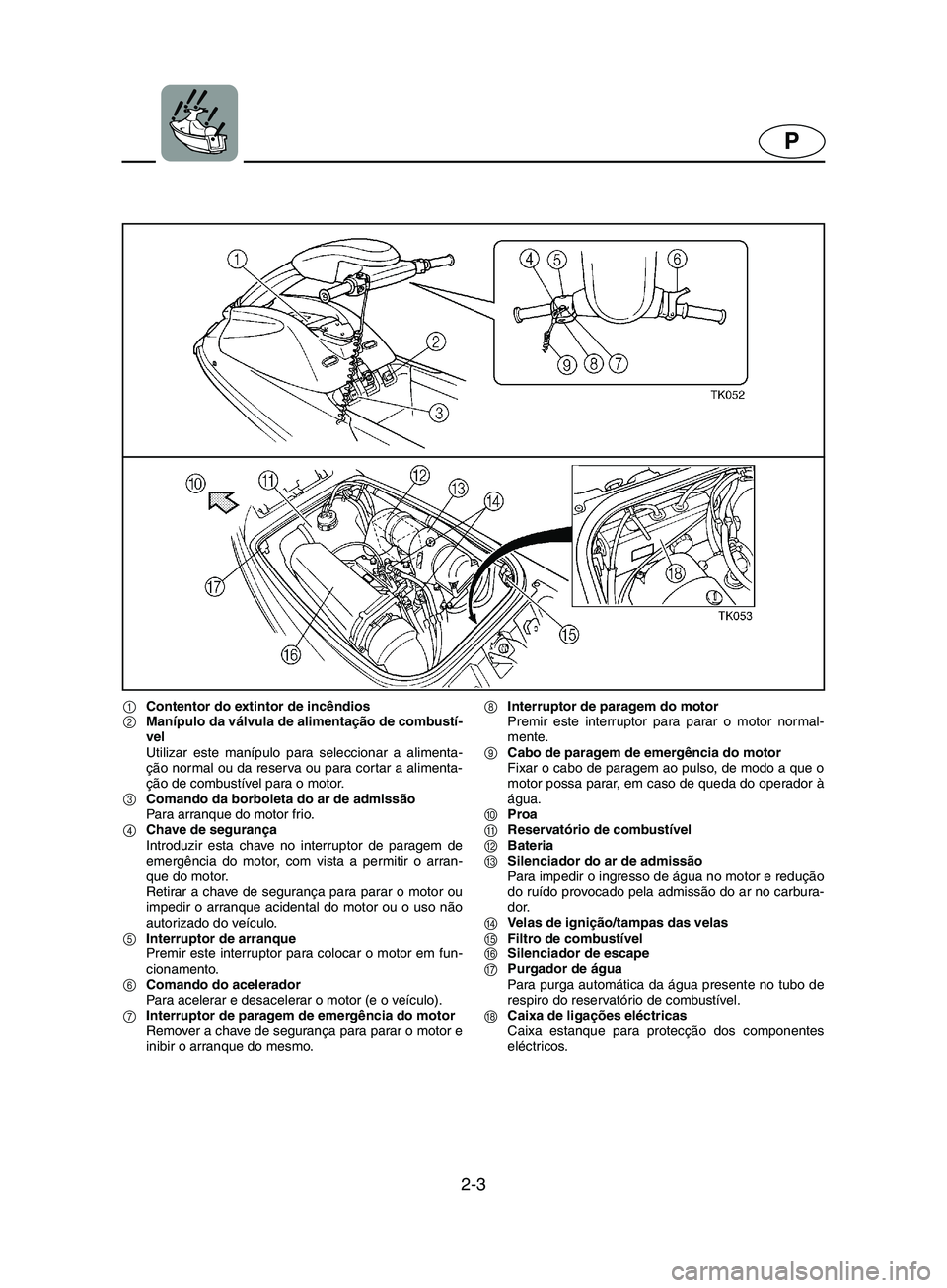

1Contentor do extintor de incêndios
2Manípulo da válvula de alimentação de combustí-
vel
Utilizar este manípulo para seleccionar a alimenta-
ção normal ou da reserva ou para cortar a alimenta-
ção de combustível para o motor.
3Comando da borboleta do ar de admissão
Para arranque do motor frio.
4Chave de segurança
Introduzir esta chave no interruptor de paragem de
emergência do motor, com vista a permitir o arran-
que do motor.
Retirar a chave de segurança para parar o motor ou
impedir o arranque acidental do motor ou o uso não
autorizado do veículo.
5Interruptor de arranque
Premir este interruptor para colocar o motor em fun-
cionamento.
6Comando do acelerador
Para acelerar e desacelerar o motor (e o veículo).
7Interruptor de paragem de emergência do motor
Remover a chave de segurança para parar o motor e
inibir o arranque do mesmo. 8Interruptor de paragem do motor
Premir este interruptor para parar o motor normal-
mente.
9Cabo de paragem de emergência do motor
Fixar o cabo de paragem ao pulso, de modo a que o
motor possa parar, em caso de queda do operador à
água.
0Proa
AReservatório de combustível
BBateria
CSilenciador do ar de admissão
Para impedir o ingresso de água no motor e redução
do ruído provocado pela admissão do ar no carbura-
dor.
DVelas de ignição/tampas das velas
EFiltro de combustível
FSilenciador de escape
GPurgador de água
Para purga automática da água presente no tubo de
respiro do reservatório de combustível.
HCaixa de ligações eléctricas
Caixa estanque para protecção dos componentes
eléctricos.
B_F1N-80.book Page 3 Thursday, July 19, 2001 9:40 AM
