1-28
ESD
GJU10030
Information zu den Gefahren

Beim Transpor t oder bei der Aufbewahrung Ih-
res Wasserfahrzeugs, den Drehgriff des Kraft-
stoffhahns immer in die “OFF”-Stellung dre-
hen, da ansonsten Benzin aus dem Vergaser
überlaufen könnte.

Den Motor niemals in einem geschlossenen
Raum anlassen oder betreiben. Abgasdämpfe
enthalten Kohlenmonoxid, ein farb- und ge-
ruchloses Gas, das innerhalb kurzer Zeit Be-
wusstlosigkeit und den Tod verursachen kann.
Das Wasserfahrzeug immer in einem offenen
Bereich betreiben.
SJU01003
Información para evitar peligros

Cuando vaya a transportar o a guardar la moto
de agua, sitúe siempre la llave de paso de
combustible en posición “OFF”; de lo contra-
rio la gasolina puede salirse del carburador.

No arranque nunca el motor ni lo deje en mar-
cha, ni siquiera un momento, en un lugar ce-
rrado. Los gases de escape contiene monóxido
de carbono, un gas incoloro e inodoro que
puede provocar la pérdida del conocimiento y
la muerte en unos instantes. Utilice siempre la
moto de agua en un espacio abierto.
UF1N84A0.book Page 28 Tuesday, May 17, 2005 2:01 PM

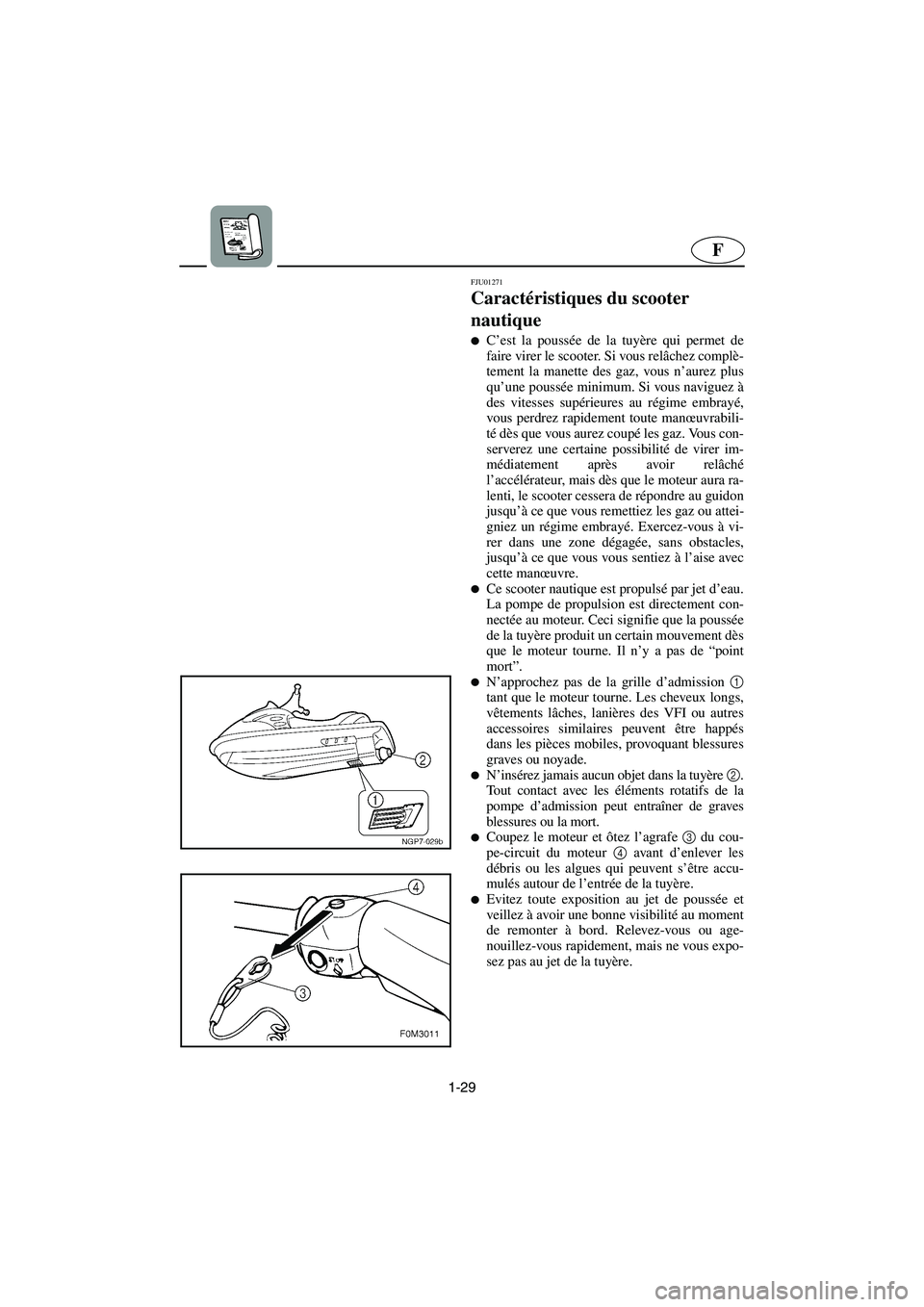

1-29
F
FJU01271
Caractéristiques du scooter
nautique

C’est la poussée de la tuyère qui permet de
faire virer le scooter. Si vous relâchez complè-
tement la manette des gaz, vous n’aurez plus
qu’une poussée minimum. Si vous naviguez à
des vitesses supérieures au régime embrayé,
vous perdrez rapidement toute manœuvrabili-
té dès que vous aurez coupé les gaz. Vous con-
serverez une certaine possibilité de virer im-
médiatement après avoir relâché
l’accélérateur, mais dès que le moteur aura ra-
lenti, le scooter cessera de répondre au guidon
jusqu’à ce que vous remettiez les gaz ou attei-
gniez un régime embrayé. Exercez-vous à vi-
rer dans une zone dégagée, sans obstacles,
jusqu’à ce que vous vous sentiez à l’aise avec
cette manœuvre.

Ce scooter nautique est propulsé par jet d’eau.
La pompe de propulsion est directement con-
nectée au moteur. Ceci signifie que la poussée
de la tuyère produit un certain mouvement dès
que le moteur tourne. Il n’y a pas de “point
mort”.

N’approchez pas de la grille d’admission 1
tant que le moteur tourne. Les cheveux longs,
vêtements lâches, lanières des VFI ou autres
accessoires similaires peuvent être happés
dans les pièces mobiles, provoquant blessures
graves ou noyade.

N’insérez jamais aucun objet dans la tuyère 2
.
Tout contact avec les éléments rotatifs de la
pompe d’admission peut entraîner de graves
blessures ou la mort.

Coupez le moteur et ôtez l’agrafe 3
du cou-
pe-circuit du moteur 4
avant d’enlever les
débris ou les algues qui peuvent s’être accu-
mulés autour de l’entrée de la tuyère.

Evitez toute exposition au jet de poussée et
veillez à avoir une bonne visibilité au moment
de remonter à bord. Relevez-vous ou age-
nouillez-vous rapidement, mais ne vous expo-
sez pas au jet de la tuyère.
UF1N84A0.book Page 29 Tuesday, May 17, 2005 2:01 PM

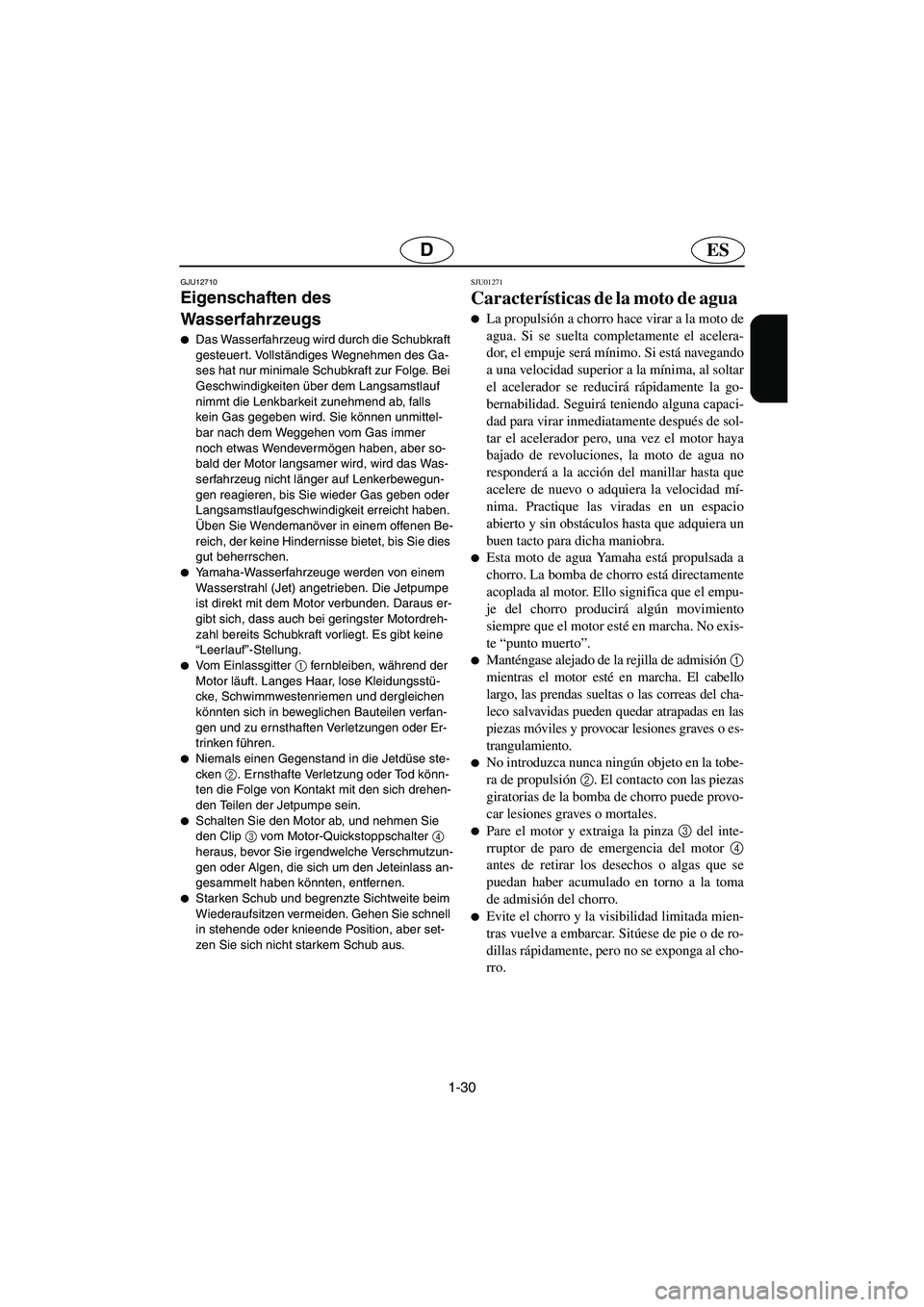

1-30
ESD
GJU12710
Eigenschaften des
Wasserfahrzeugs

Das Wasserfahrzeug wird durch die Schubkraft
gesteuert. Vollständiges Wegnehmen des Ga-
ses hat nur minimale Schubkraft zur Folge. Bei
Geschwindigkeiten über dem Langsamstlauf
nimmt die Lenkbarkeit zunehmend ab, falls
kein Gas gegeben wird. Sie können unmittel-
bar nach dem Weggehen vom Gas immer
noch etwas Wendevermögen haben, aber so-
bald der Motor langsamer wird, wird das Was-
serfahrzeug nicht länger auf Lenkerbewegun-
gen reagieren, bis Sie wieder Gas geben oder
Langsamstlaufgeschwindigkeit erreicht haben.
Üben Sie Wendemanöver in einem offenen Be-
reich, der keine Hindernisse bietet, bis Sie dies
gut beherrschen.

Yamaha-Wasserfahrzeuge werden von einem
Wasserstrahl (Jet) angetrieben. Die Jetpumpe
ist direkt mit dem Motor verbunden. Daraus er-
gibt sich, dass auch bei geringster Motordreh-
zahl bereits Schubkraft vorliegt. Es gibt keine
“Leerlauf”-Stellung.

Vom Einlassgitter 1
fernbleiben, während der
Motor läuft. Langes Haar, lose Kleidungsstü-
cke, Schwimmwestenriemen und dergleichen
könnten sich in beweglichen Bauteilen verfan-
gen und zu ernsthaften Verletzungen oder Er-
trinken führen.

Niemals einen Gegenstand in die Jetdüse ste-
cken 2
. Ernsthafte Verletzung oder Tod könn-
ten die Folge von Kontakt mit den sich drehen-
den Teilen der Jetpumpe sein.

Schalten Sie den Motor ab, und nehmen Sie
den Clip 3
vom Motor-Quickstoppschalter 4

heraus, bevor Sie irgendwelche Verschmutzun-
gen oder Algen, die sich um den Jeteinlass an-
gesammelt haben könnten, entfernen.

Starken Schub und begrenzte Sichtweite beim
Wiederaufsitzen vermeiden. Gehen Sie schnell
in stehende oder knieende Position, aber set-
zen Sie sich nicht starkem Schub aus.
SJU01271
Características de la moto de agua

La propulsión a chorro hace virar a la moto de
agua. Si se suelta completamente el acelera-
dor, el empuje será mínimo. Si está navegando
a una velocidad superior a la mínima, al soltar
el acelerador se reducirá rápidamente la go-
bernabilidad. Seguirá teniendo alguna capaci-
dad para virar inmediatamente después de sol-
tar el acelerador pero, una vez el motor haya
bajado de revoluciones, la moto de agua no
responderá a la acción del manillar hasta que
acelere de nuevo o adquiera la velocidad mí-
nima. Practique las viradas en un espacio
abierto y sin obstáculos hasta que adquiera un
buen tacto para dicha maniobra.

Esta moto de agua Yamaha está propulsada a
chorro. La bomba de chorro está directamente
acoplada al motor. Ello significa que el empu-
je del chorro producirá algún movimiento
siempre que el motor esté en marcha. No exis-
te “punto muerto”.

Manténgase alejado de la rejilla de admisión 1
mientras el motor esté en marcha. El cabello
largo, las prendas sueltas o las correas del cha-
leco salvavidas pueden quedar atrapadas en las
piezas móviles y provocar lesiones graves o es-
trangulamiento.

No introduzca nunca ningún objeto en la tobe-
ra de propulsión 2
. El contacto con las piezas
giratorias de la bomba de chorro puede provo-
car lesiones graves o mortales.

Pare el motor y extraiga la pinza 3
del inte-
rruptor de paro de emergencia del motor 4
antes de retirar los desechos o algas que se
puedan haber acumulado en torno a la toma
de admisión del chorro.

Evite el chorro y la visibilidad limitada mien-
tras vuelve a embarcar. Sitúese de pie o de ro-
dillas rápidamente, pero no se exponga al cho-
rro.
UF1N84A0.book Page 30 Tuesday, May 17, 2005 2:01 PM

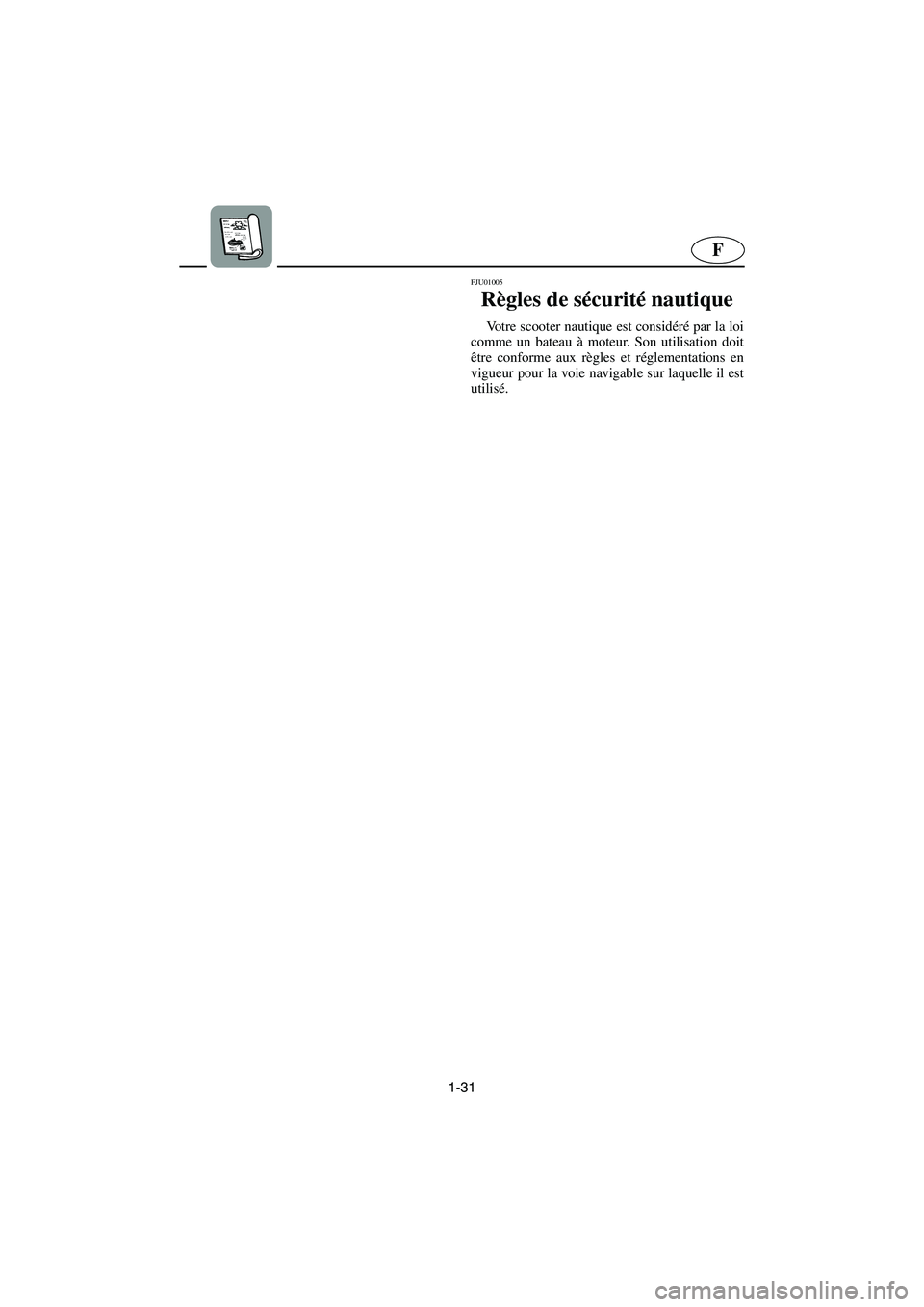

1-31
F
FJU01005
Règles de sécurité nautique
Votre scooter nautique est considéré par la loi
comme un bateau à moteur. Son utilisation doit
être conforme aux règles et réglementations en
vigueur pour la voie navigable sur laquelle il est
utilisé.
UF1N84A0.book Page 31 Tuesday, May 17, 2005 2:01 PM

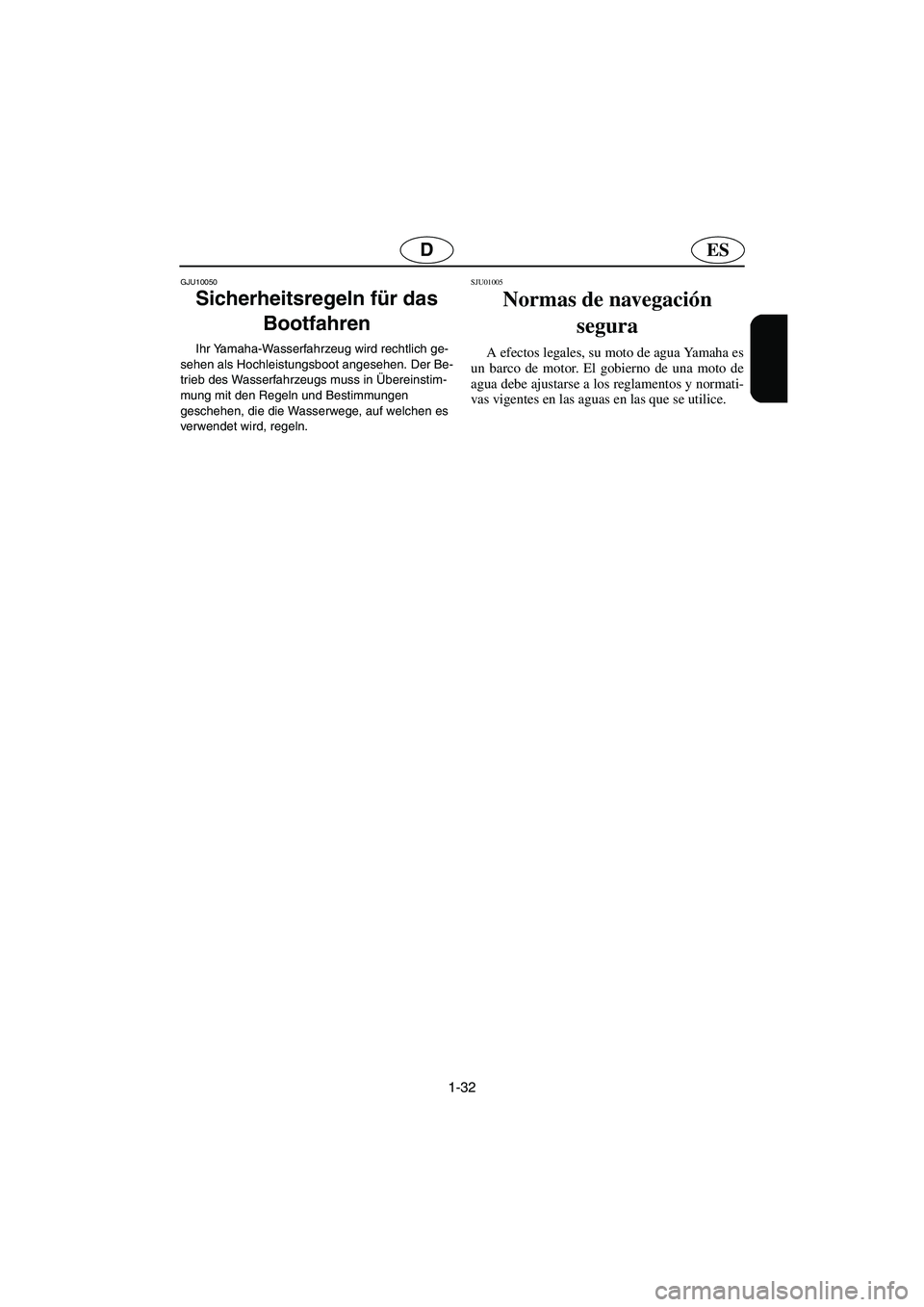

1-32
ESD
GJU10050
Sicherheitsregeln für das
Bootfahren
Ihr Yamaha-Wasserfahrzeug wird rechtlich ge-
sehen als Hochleistungsboot angesehen. Der Be-
trieb des Wasserfahrzeugs muss in Übereinstim-
mung mit den Regeln und Bestimmungen
geschehen, die die Wasserwege, auf welchen es
verwendet wird, regeln.
SJU01005
Normas de navegación
segura
A efectos legales, su moto de agua Yamaha es
un barco de motor. El gobierno de una moto de
agua debe ajustarse a los reglamentos y normati-
vas vigentes en las aguas en las que se utilice.
UF1N84A0.book Page 32 Tuesday, May 17, 2005 2:01 PM

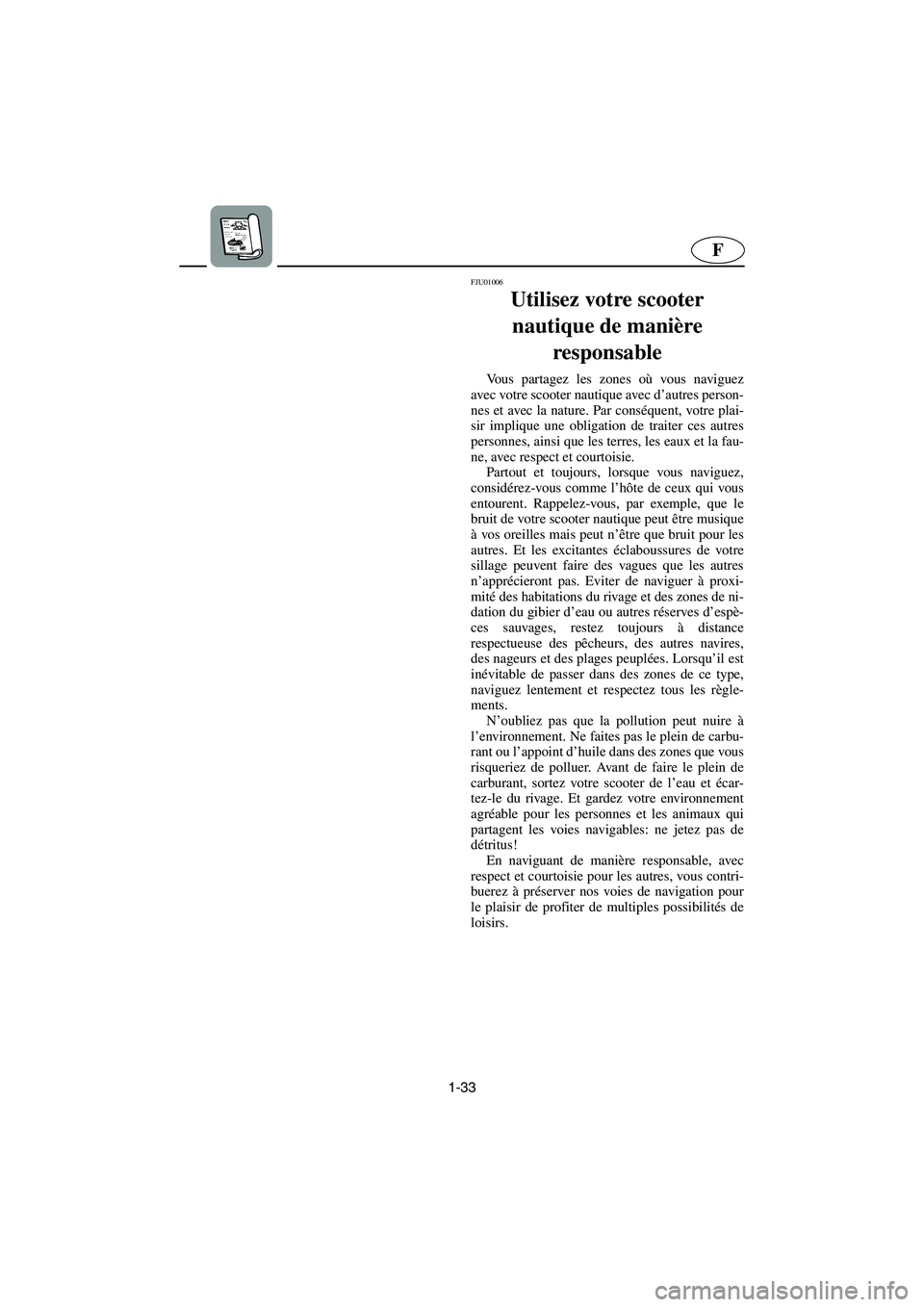

1-33
F
FJU01006
Utilisez votre scooter
nautique de manière
responsable
Vous partagez les zones où vous naviguez
avec votre scooter nautique avec d’autres person-
nes et avec la nature. Par conséquent, votre plai-
sir implique une obligation de traiter ces autres
personnes, ainsi que les terres, les eaux et la fau-
ne, avec respect et courtoisie.
Partout et toujours, lorsque vous naviguez,
considérez-vous comme l’hôte de ceux qui vous
entourent. Rappelez-vous, par exemple, que le
bruit de votre scooter nautique peut être musique
à vos oreilles mais peut n’être que bruit pour les
autres. Et les excitantes éclaboussures de votre
sillage peuvent faire des vagues que les autres
n’apprécieront pas. Eviter de naviguer à proxi-
mité des habitations du rivage et des zones de ni-
dation du gibier d’eau ou autres réserves d’espè-
ces sauvages, restez toujours à distance
respectueuse des pêcheurs, des autres navires,
des nageurs et des plages peuplées. Lorsqu’il est
inévitable de passer dans des zones de ce type,
naviguez lentement et respectez tous les règle-
ments.
N’oubliez pas que la pollution peut nuire à
l’environnement. Ne faites pas le plein de carbu-
rant ou l’appoint d’huile dans des zones que vous
risqueriez de polluer. Avant de faire le plein de
carburant, sortez votre scooter de l’eau et écar-
tez-le du rivage. Et gardez votre environnement
agréable pour les personnes et les animaux qui
partagent les voies navigables: ne jetez pas de
détritus!
En naviguant de manière responsable, avec
respect et courtoisie pour les autres, vous contri-
buerez à préserver nos voies de navigation pour
le plaisir de profiter de multiples possibilités de
loisirs.
UF1N84A0.book Page 33 Tuesday, May 17, 2005 2:01 PM

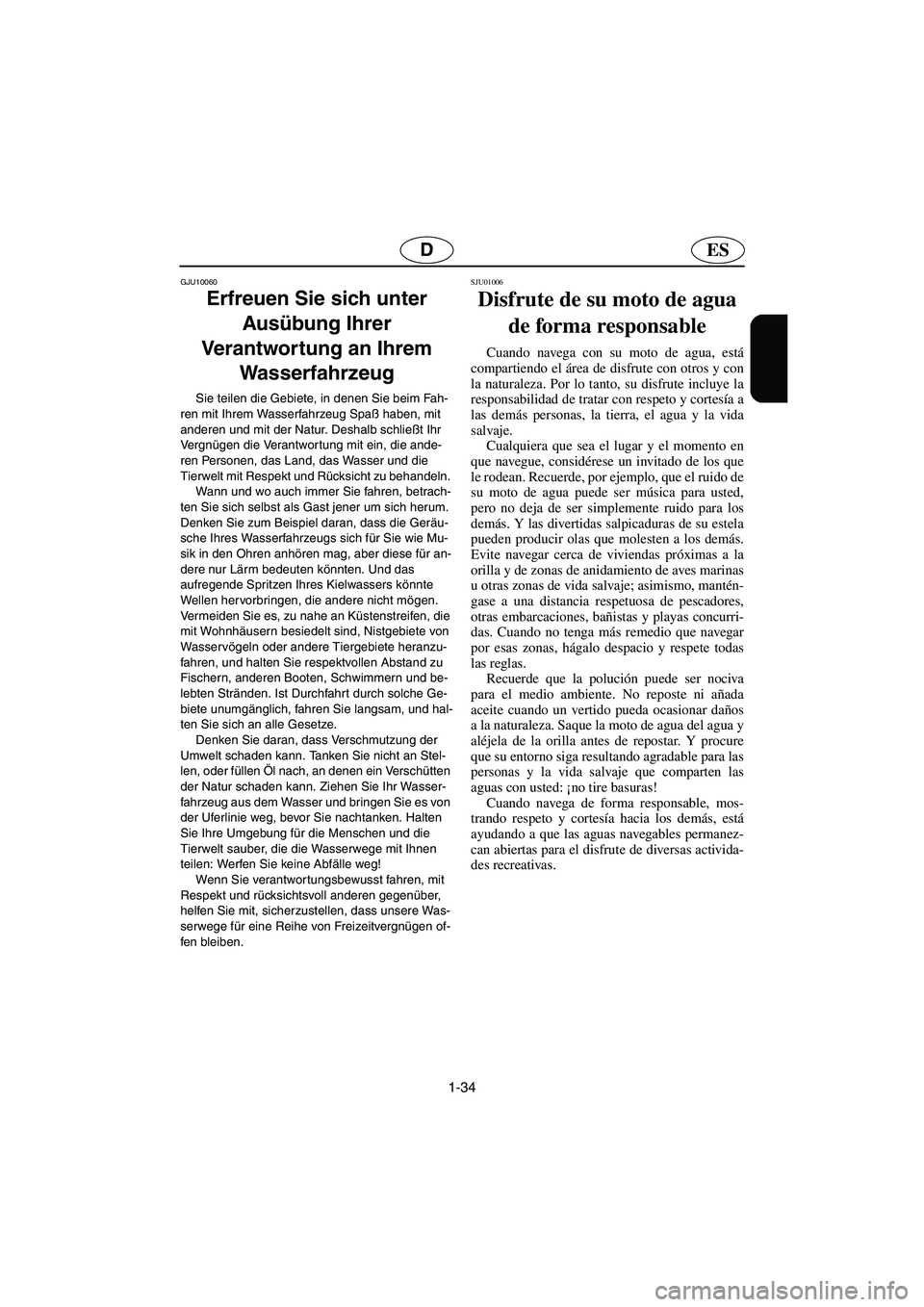

1-34
ESD
GJU10060
Erfreuen Sie sich unter
Ausübung Ihrer
Verantwortung an Ihrem
Wasserfahrzeug
Sie teilen die Gebiete, in denen Sie beim Fah-
ren mit Ihrem Wasserfahrzeug Spaß haben, mit
anderen und mit der Natur. Deshalb schließt Ihr
Ve r g nügen die Verantwor tung mit ein, die ande-
ren Personen, das Land, das Wasser und die
Tierwelt mit Respekt und Rücksicht zu behandeln.
Wann und wo auch immer Sie fahren, betrach-
ten Sie sich selbst als Gast jener um sich herum.
Denken Sie zum Beispiel daran, dass die Geräu-
sche Ihres Wasserfahrzeugs sich für Sie wie Mu-
sik in den Ohren anhören mag, aber diese für an-
dere nur Lärm bedeuten könnten. Und das
aufregende Spritzen Ihres Kielwassers könnte
Wellen hervorbringen, die andere nicht mögen.
Vermeiden Sie es, zu nahe an Küstenstreifen, die
mit Wohnhäusern besiedelt sind, Nistgebiete von
Wasser vögeln oder andere Tiergebiete heranzu-
fahren, und halten Sie respektvollen Abstand zu
Fischern, anderen Booten, Schwimmern und be-
lebten Stränden. Ist Durchfahrt durch solche Ge-
biete unumgänglich, fahren Sie langsam, und hal-
ten Sie sich an alle Gesetze.
Denken Sie daran, dass Verschmutzung der
Umwelt schaden kann. Tanken Sie nicht an Stel-
len, oder füllen Öl nach, an denen ein Verschütten
der Natur schaden kann. Ziehen Sie Ihr Wasser-
fahrzeug aus dem Wasser und bringen Sie es von
der Uferlinie weg, bevor Sie nachtanken. Halten
Sie Ihre Umgebung für die Menschen und die
Tierwelt sauber, die die Wasserwege mit Ihnen
teilen: Werfen Sie keine Abfälle weg!
Wenn Sie verantwortungsbewusst fahren, mit
Respekt und rücksichtsvoll anderen gegenüber,
helfen Sie mit, sicherzustellen, dass unsere Was-
serwege für eine Reihe von Freizeitvergnügen of-
fen bleiben.
SJU01006
Disfrute de su moto de agua
de forma responsable
Cuando navega con su moto de agua, está
compartiendo el área de disfrute con otros y con
la naturaleza. Por lo tanto, su disfrute incluye la
responsabilidad de tratar con respeto y cortesía a
las demás personas, la tierra, el agua y la vida
salvaje.
Cualquiera que sea el lugar y el momento en
que navegue, considérese un invitado de los que
le rodean. Recuerde, por ejemplo, que el ruido de
su moto de agua puede ser música para usted,
pero no deja de ser simplemente ruido para los
demás. Y las divertidas salpicaduras de su estela
pueden producir olas que molesten a los demás.
Evite navegar cerca de viviendas próximas a la
orilla y de zonas de anidamiento de aves marinas
u otras zonas de vida salvaje; asimismo, mantén-
gase a una distancia respetuosa de pescadores,
otras embarcaciones, bañistas y playas concurri-
das. Cuando no tenga más remedio que navegar
por esas zonas, hágalo despacio y respete todas
las reglas.
Recuerde que la polución puede ser nociva
para el medio ambiente. No reposte ni añada
aceite cuando un vertido pueda ocasionar daños
a la naturaleza. Saque la moto de agua del agua y
aléjela de la orilla antes de repostar. Y procure
que su entorno siga resultando agradable para las
personas y la vida salvaje que comparten las
aguas con usted: ¡no tire basuras!
Cuando navega de forma responsable, mos-
trando respeto y cortesía hacia los demás, está
ayudando a que las aguas navegables permanez-
can abiertas para el disfrute de diversas activida-
des recreativas.
UF1N84A0.book Page 34 Tuesday, May 17, 2005 2:01 PM

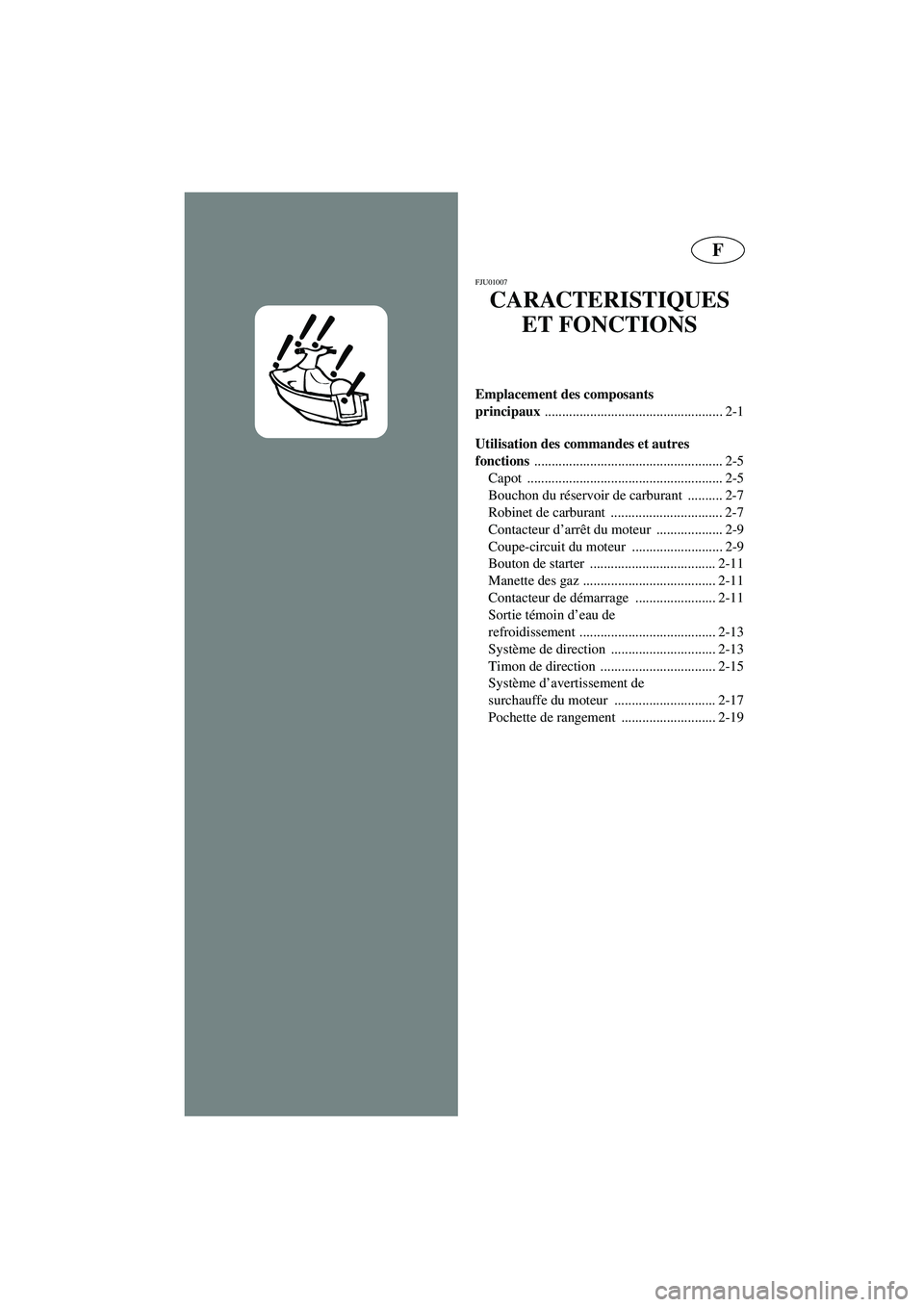

F
FJU01007
CARACTERISTIQUES
ET FONCTIONS
Emplacement des composants
principaux
................................................... 2-1
Utilisation des commandes et autres
fonctions
...................................................... 2-5
Capot ........................................................ 2-5
Bouchon du réservoir de carburant .......... 2-7
Robinet de carburant ................................ 2-7
Contacteur d’arrêt du moteur ................... 2-9
Coupe-circuit du moteur .......................... 2-9
Bouton de starter .................................... 2-11
Manette des gaz ...................................... 2-11
Contacteur de démarrage ....................... 2-11
Sortie témoin d’eau de
refroidissement ....................................... 2-13
Système de direction .............................. 2-13
Timon de direction ................................. 2-15
Système d’avertissement de
surchauffe du moteur ............................. 2-17
Pochette de rangement ........................... 2-19
UF1N84A0.book Page 1 Tuesday, May 17, 2005 2:01 PM

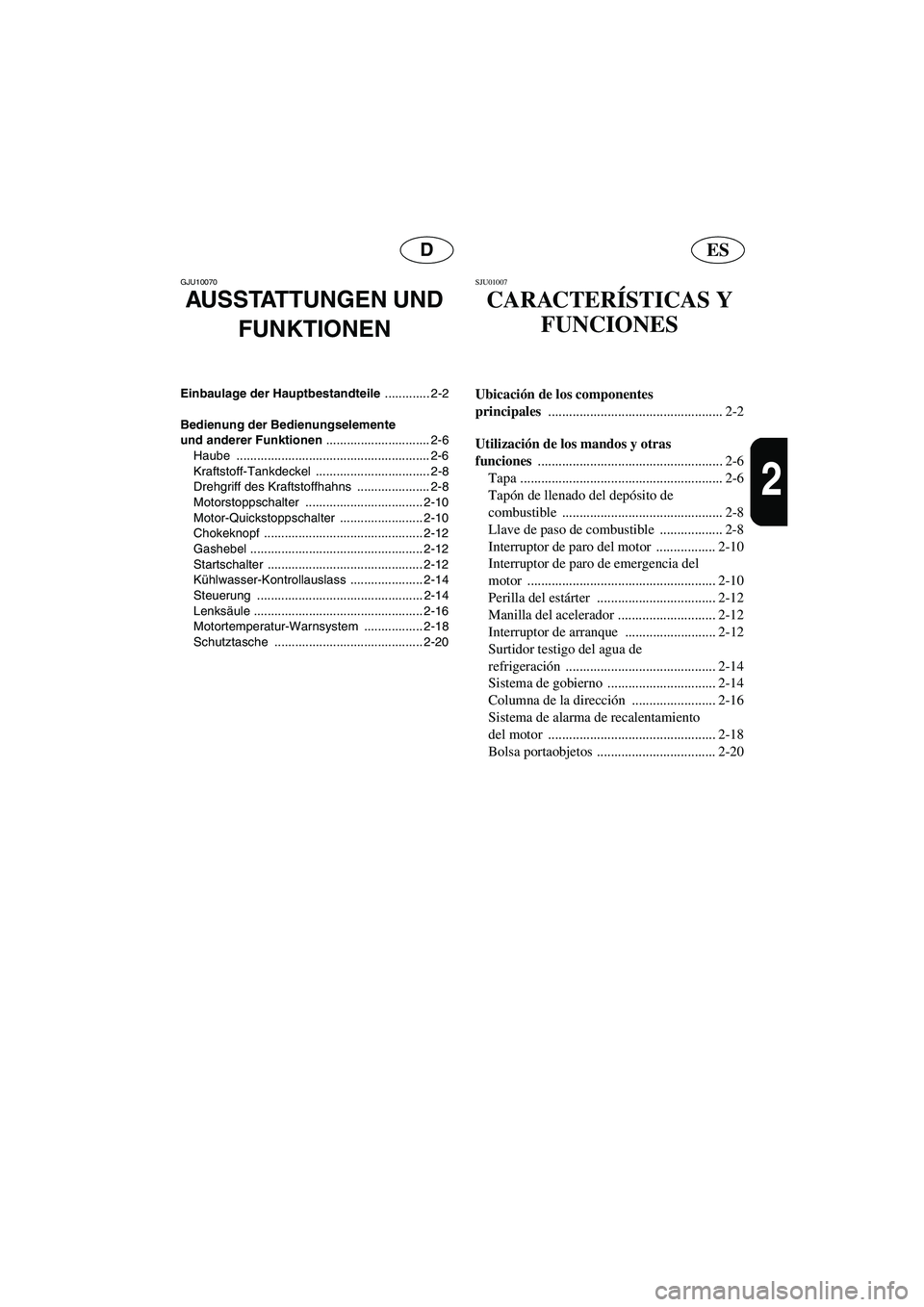

ESD
2
GJU10070
AUSSTATTUNGEN UND
FUNKTIONEN
Einbaulage der Hauptbestandteile ............. 2-2
Bedienung der Bedienungselemente
und anderer Funktionen .............................. 2-6
Haube ........................................................ 2-6
Kraftstoff-Tankdeckel ................................. 2-8
Drehgriff des Kraftstoffhahns ..................... 2-8
Motorstoppschalter .................................. 2-10
Motor-Quickstoppschalter ........................ 2-10
Chokeknopf .............................................. 2-12
Gashebel .................................................. 2-12
Startschalter ............................................. 2-12
Kühlwasser-Kontrollauslass ..................... 2-14
Steuerung ................................................ 2-14
Lenksäule ................................................. 2-16
Motortemperatur-Warnsystem ................. 2-18
Schutztasche ........................................... 2-20
SJU01007
CARACTERÍSTICAS Y
FUNCIONES
Ubicación de los componentes
principales
.................................................. 2-2
Utilización de los mandos y otras
funciones
..................................................... 2-6
Tapa .......................................................... 2-6
Tapón de llenado del depósito de
combustible .............................................. 2-8
Llave de paso de combustible .................. 2-8
Interruptor de paro del motor ................. 2-10
Interruptor de paro de emergencia del
motor ...................................................... 2-10
Perilla del estárter .................................. 2-12
Manilla del acelerador ............................ 2-12
Interruptor de arranque .......................... 2-12
Surtidor testigo del agua de
refrigeración ........................................... 2-14
Sistema de gobierno ............................... 2-14
Columna de la dirección ........................ 2-16
Sistema de alarma de recalentamiento
del motor ................................................ 2-18
Bolsa portaobjetos .................................. 2-20
UF1N84A0.book Page 2 Tuesday, May 17, 2005 2:01 PM

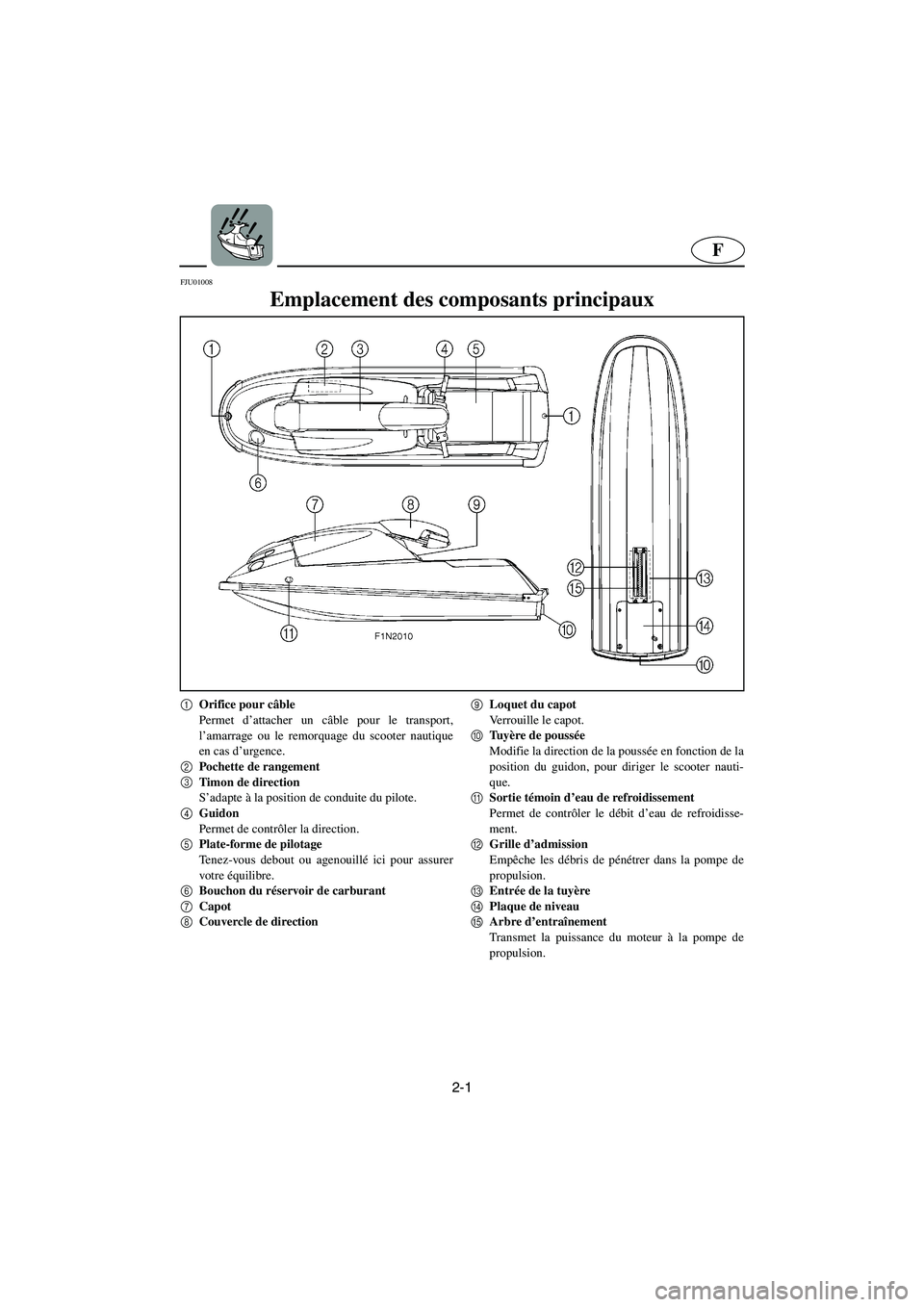

2-1
F
FJU01008
Emplacement des composants principaux
1
Orifice pour câble
Permet d’attacher un câble pour le transport,
l’amarrage ou le remorquage du scooter nautique
en cas d’urgence.
2
Pochette de rangement
3
Timon de direction
S’adapte à la position de conduite du pilote.
4
Guidon
Permet de contrôler la direction.
5
Plate-forme de pilotage
Tenez-vous debout ou agenouillé ici pour assurer
votre équilibre.
6
Bouchon du réservoir de carburant
7
Capot
8
Couvercle de direction 9
Loquet du capot
Verrouille le capot.
0
Tu yère de poussée
Modifie la direction de la poussée en fonction de la
position du guidon, pour diriger le scooter nauti-
que.
A
Sortie témoin d’eau de refroidissement
Permet de contrôler le débit d’eau de refroidisse-
ment.
B
Grille d’admission
Empêche les débris de pénétrer dans la pompe de
propulsion.
C
Entrée de la tuyère
D
Plaque de niveau
E
Arbre d’entraînement
Transmet la puissance du moteur à la pompe de
propulsion.
UF1N84A0.book Page 1 Tuesday, May 17, 2005 2:01 PM
