Page 161 of 222

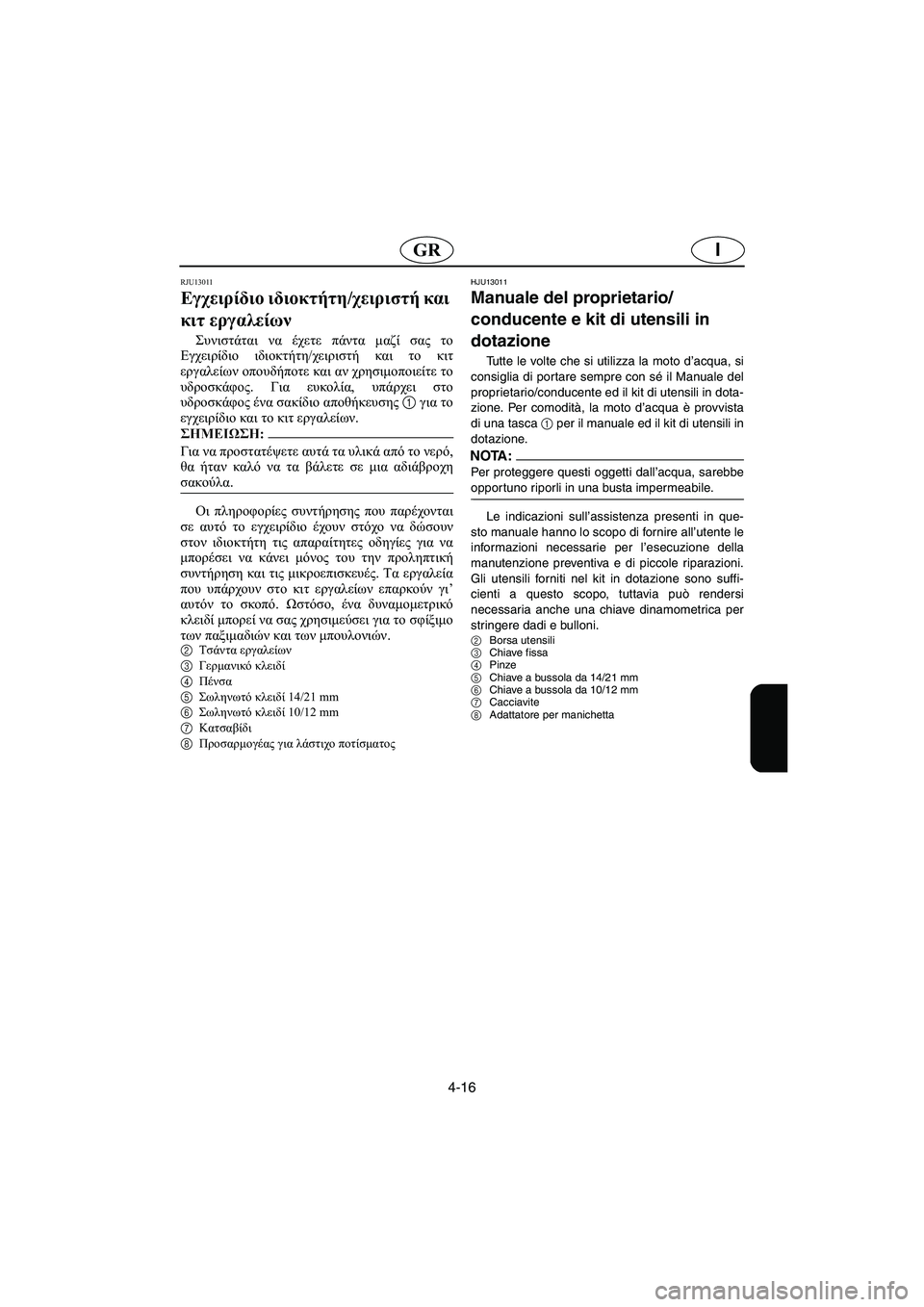

4-16
IGR
RJU13011
Εγχειρίδιο ιδιοκτήτη/χειριστή και
κιτ εργαλείων
Συνιστάται να έχετε πάντα μαζί σας το
Εγχειρίδιο ιδιοκτήτη/χειριστή και το κιτ
εργαλείων οπουδήποτε και αν χρησιμοποιείτε το
υδροσκάφος. Για ευκολία, υπάρχει στο
υδροσκάφος ένα σακίδιο αποθήκευσης 1 για το
εγχειρίδιο και το κιτ εργαλείων.
@ Για να προστατέψετε αυτά τα υλικά από το νερό,
θα ήταν καλό να τα βάλετε σε μια αδιάβροχη
σακούλα.
@
Οι πληροφορίες συντήρησης που παρέχονται
σε αυτό το εγχειρίδιο έχουν στόχο να δώσουν
στον ιδιοκτήτη τις απαραίτητες οδηγίες για να
μπορέσει να κάνει μόνος του την προληπτική
συντήρηση και τις μικροεπισκευές. Τα εργαλεία
που υπάρχουν στο κιτ εργαλείων επαρκούν γι’
αυτόν το σκοπό. Ωστόσο, ένα δυναμομετρικό
κλειδί μπορεί να σας χρησιμεύσει για το σφίξιμο
των παξιμαδιών και των μπουλονιών.
2Τσάντα εργαλείων
3Γερμανικό κλειδί
4Πένσα
5Σωληνωτό κλειδί 14/21 mm
6Σωληνωτό κλειδί 10/12 mm
7Κατσαβίδι
8Προσαρμογέας για λάστιχο ποτίσματος
HJU13011
Manuale del proprietario/
conducente e kit di utensili in
dotazione
Tutte le volte che si utilizza la moto d’acqua, si
consiglia di portare sempre con sé il Manuale del
proprietario/conducente ed il kit di utensili in dota-
zione. Per comodità, la moto d’acqua è provvista
di una tasca
1 per il manuale ed il kit di utensili in
dotazione.
NOTA:@ Per proteggere questi oggetti dall’acqua, sarebbe
opportuno riporli in una busta impermeabile.
@
Le indicazioni sull’assistenza presenti in que-
sto manuale hanno lo scopo di fornire all’utente le
informazioni necessarie per l’esecuzione della
manutenzione preventiva e di piccole riparazioni.
Gli utensili forniti nel kit in dotazione sono suffi-
cienti a questo scopo, tuttavia può rendersi
necessaria anche una chiave dinamometrica per
stringere dadi e bulloni.
2
Borsa utensili
3
Chiave fissa
4
Pinze
5
Chiave a bussola da 14/21 mm
6
Chiave a bussola da 10/12 mm
7
Cacciavite
8
Adattatore per manichetta
UF1N84B0.book Page 16 Tuesday, May 17, 2005 2:03 PM
Page 162 of 222

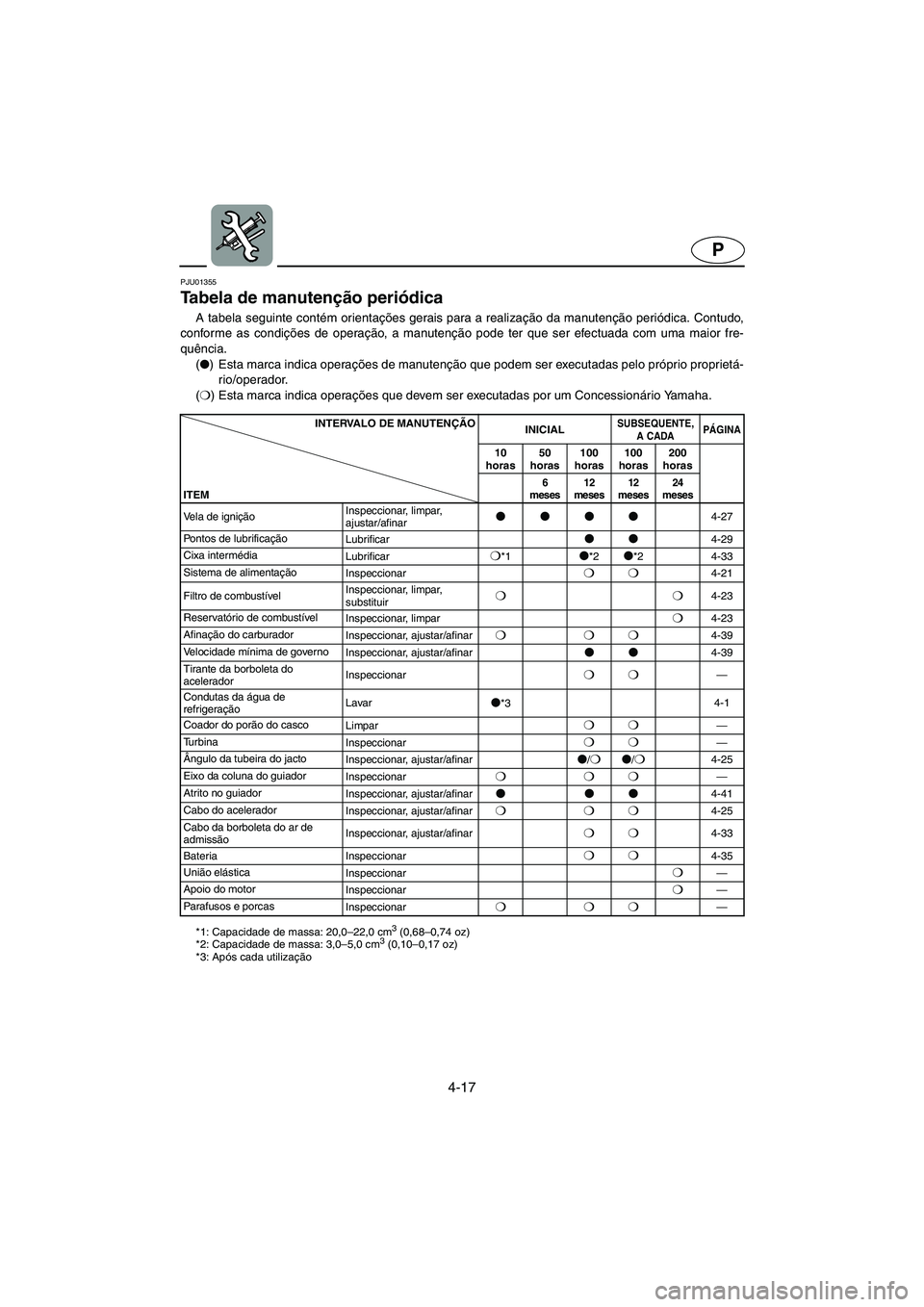

4-17
P
PJU01355
Tabela de manutenção periódica
A tabela seguinte contém orientações gerais para a realização da manutenção periódica. Contudo,
conforme as condições de operação, a ma nutenção pode ter que ser efectuada com uma maior fre-
quência.
(
) Esta marca indica operações de manutenção que podem ser executadas pelo próprio proprietá-
rio/operador.
(❍
) Esta marca indica operações que devem ser executadas por um Concessionário Yamaha.
CD-01E
*1: Capacidade de massa: 20,0–22,0 cm3 (0,68–0,74 oz)
*2: Capacidade de massa: 3,0–5,0 cm3 (0,10–0,17 oz)
*3: Após cada utilizaçãoINTERVALO DE MANUTENÇÃO
INICIAL
SUBSEQUENTE,
A CADAPÁGINA
10
horas50
horas100
horas100
horas200
horas
ITEM
6
meses12
meses12
meses24
meses
Vela de igniçãoInspeccionar, limpar,
ajustar/afinar4-27
Pontos de lubrificação
Lubrificar
4-29
Cixa intermédia
Lubrificar
❍*1*2*24-33
Sistema de alimentação
Inspeccionar
❍❍4-21
Filtro de combustívelInspeccionar, limpar,
substituir
❍❍4-23
Reservatório de combustível
Inspeccionar, limpar
❍4-23
Afinação do carburador
Inspeccionar, ajustar/afinar
❍❍❍4-39
Velocidade mínima de governo
Inspeccionar, ajustar/afinar
4-39
Tirante da borboleta do
aceleradorInspeccionar
❍❍—
Condutas da água de
refrigeraçãoLavar
*34-1
Coador do porão do casco
Limpar
❍❍—
Tu r b i n a
Inspeccionar
❍❍—
Ângulo da tubeira do jacto
Inspeccionar, ajustar/afinar
/❍/❍4-25
Eixo da coluna do guiador
Inspeccionar
❍❍❍—
Atrito no guiador
Inspeccionar, ajustar/afinar
4-41
Cabo do acelerador
Inspeccionar, ajustar/afinar
❍❍❍4-25
Cabo da borboleta do ar de
admissãoInspeccionar, ajustar/afinar
❍❍4-33
Bateria Inspeccionar
❍❍4-35
União elástica
Inspeccionar
❍—
Apoio do motor
Inspeccionar
❍—
Parafusos e porcas
Inspeccionar
❍❍❍—
UF1N84B0.book Page 17 Tuesday, May 17, 2005 2:03 PM
Page 163 of 222

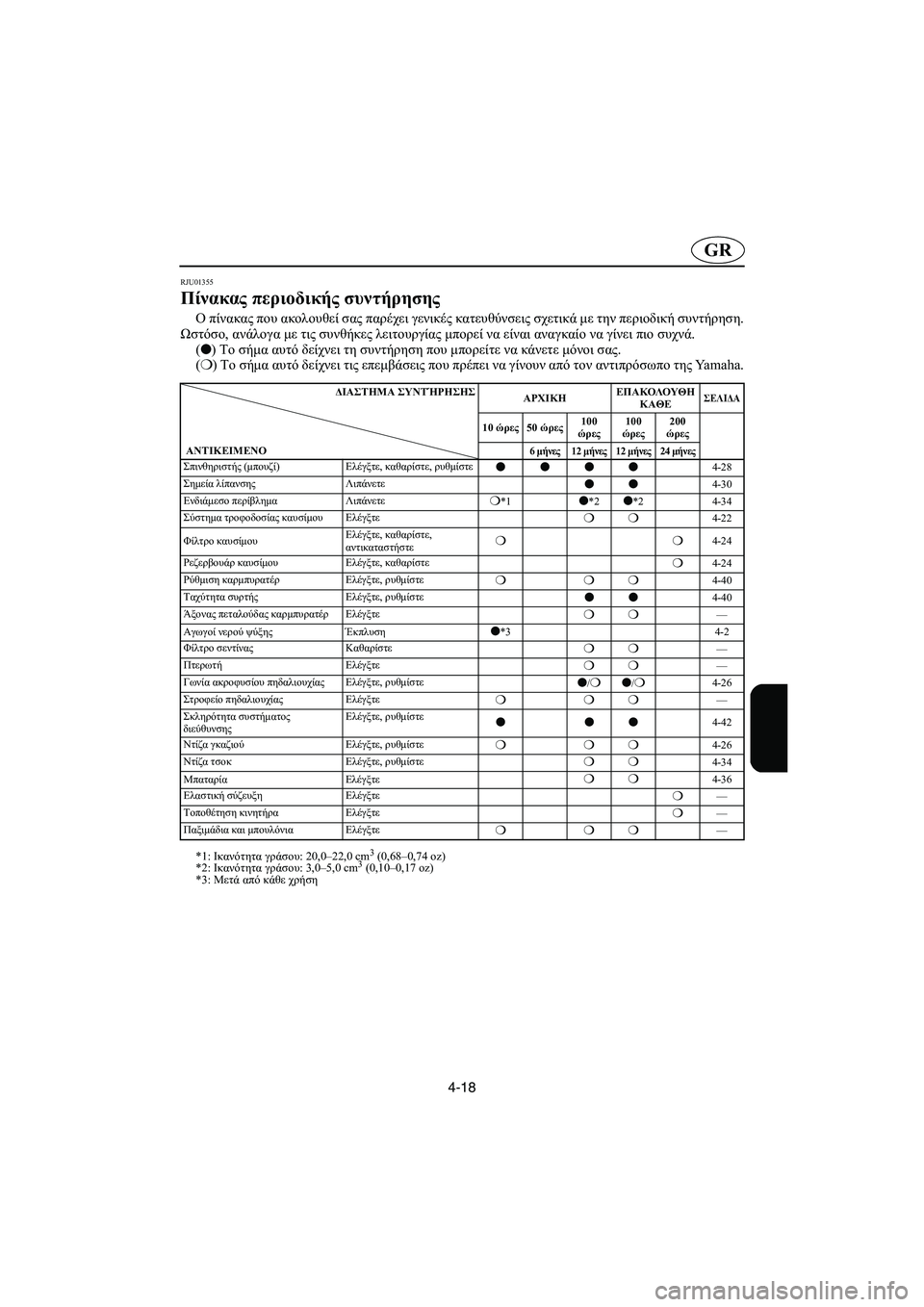

4-18
GR
RJU01355
Πίνακας περιοδικής συντήρησης
Ο πίνακας που ακολουθεί σας παρέχει γενικές κατευθύνσεις σχετικά με την περιοδική συντήρηση.
Ωστόσο, ανάλογα με τις συνθήκες λειτουργίας μπορεί να είναι αναγκαίο να γίνει πιο συχνά.
() Το σήμα αυτό δείχνει τη συντήρηση που μπορείτε να κάνετε μόνοι σας.
(❍) Το σήμα αυτό δείχνει τις επεμβάσεις που πρέπει να γίνουν από τον αντιπρόσωπο της Yamaha.
CD-01E
*1: Ικανότητα γράσου: 20,0–22,0 cm3 (0,68–0,74 oz)
*2: Ικανότητα γράσου: 3,0–5,0 cm3 (0,10–0,17 oz)
*3: Μετά από κάθε χρήση
ΔΙΑΣΤΗΜΑ ΣΥΝΤΉΡΗΣΗΣ
ΑΡΧΙΚΗΕΠΑΚΟΛΟΥΘΗ
ΚAΘΕΣΕΛΙΔΑ
10 ώρες50 ώρες100
ώρες100
ώρες200
ώρες
ΑΝΤΙΚΕΙΜΕΝΟ
6 μήνες 12 μήνες 12 μήνες24 μήνεςΣπινθηριστής (μπουζί)Ελέγξτε, καθαρίστε, ρυθμίστε4-28
Σημεία λίπανσης Λιπάνετε
4-30
Ενδιάμεσο περίβλημα Λιπάνετε
❍*1*2*24-34
Σύστημα τροφοδοσίας καυσίμου Ελέγξτε
❍❍4-22
Φίλτρο καυσίμουΕλέγξτε, καθαρίστε,
αντικαταστήστε
❍❍4-24
Ρεζερβουάρ καυσίμου Ελέγξτε, καθαρίστε
❍4-24
Ρύθμιση καρμπυρατέρ Ελέγξτε, ρυθμίστε
❍❍❍4-40
Ταχύτητα συρτής Ελέγξτε, ρυθμίστε
4-40
Άξονας πεταλούδας καρμπυρατέρ Ελέγξτε
❍❍—
Αγωγοί νερού ψύξης Έκπλυση
*34-2
Φίλτρο σεντίνας Καθαρίστε
❍❍—
Πτερωτή Ελέγξτε
❍❍—
Γωνία ακροφυσίου πηδαλιουχίας Ελέγξτε, ρυθμίστε
/❍/❍4-26
Στροφείο πηδαλιουχίας Ελέγξτε
❍❍❍—
Σκληρότητα συστήματος
διεύθυνσηςΕλέγξτε, ρυθμίστε
4-42
Ντίζα γκαζιού Ελέγξτε, ρυθμίστε
❍❍❍4-26
Ντίζα τσοκ Ελέγξτε, ρυθμίστε
❍❍4-34
Μπαταρία Ελέγξτε
❍❍4-36
Ελαστική σύζευξη Ελέγξτε
❍—
Τοποθέτηση κινητήρα Ελέγξτε
❍—
Παξιμάδια και μπουλόνια Ελέγξτε
❍❍❍—
UF1N84B0.book Page 18 Tuesday, May 17, 2005 2:03 PM
Page 164 of 222
4-19
I
HJU01355
Tabella di manutenzione periodica
La tabella che segue fornisce direttive generali per la manutenzione preventiva. Tuttavia può rendersi
necessario eseguire più frequentemente le operazioni di manutenzione, a seconda delle condizioni di
utilizzo della moto d’acqua.
(
) Questo simbolo indica le operazioni di manutenzione che l’utente può eseguire da solo.
(❍
) Questo simbolo indica gli interventi che devono venire effettuati da un concessionario Yamaha.
CD-01I
*1: Quantità di grasso: 20,0–22,0 cm3 (0,68–0,74 oz)
*2: Quantità di grasso: 3,0–5,0 cm3 (0,10–0,17 oz)
*3: Dopo ogni utilizzoINTERVALLO DI MANUTENZIONE
INIZIALEIN SEGUITO
OGNI
PA G I N A
10 ore 50 ore 100 ore 100 ore 200 ore
PA R T E
6 mesi 12 mesi 12 mesi 24 mesi
Candela Ispezionare, pulire,
regolare 4-28
Punti di ingrassaggio Lubrificare
4-30
Scatola del cuscinetto Lubrificare
❍*1*2*24-34
Impianto di alimentazione Ispezionare
❍❍4-22
Filtro del carburanteIspezionare, pulire,
sostituire
❍❍4-24
Serbatoio del carburante Ispezionare, pulire
❍4-24
Messa a punto del carburatore Ispezionare, regolare
❍❍❍4-40
Ve l o c i tà di traino Ispezionare, regolare
4-40
Albero farfalle carburatore Ispezionare
❍❍—
Condotti acqua di raffredda-
mentoLavare
*34-2
Filtro di sentina Pulire
❍❍—
Girante Ispezionare
❍❍—
Angolazione dell’ugello direzio-
naleIspezionare, regolare
/❍/❍4-26
Perno rotazione sterzo Ispezionare
❍❍❍—
Attrito dello sterzo Ispezionare, regolare
4-42
Cavo dell’acceleratore Ispezionare, regolare
❍❍❍4-26
Cavo del comando starter Ispezionare, regolare
❍❍4-34
Batteria Ispezionare
❍❍4-36
Giunto elastico Ispezionare
❍—
Attacco del motore Ispezionare
❍—
Dadi e bulloni Ispezionare
❍❍❍—
UF1N84B0.book Page 19 Tuesday, May 17, 2005 2:03 PM
Page 165 of 222
4-20
–MEMO–
UF1N84B0.book Page 20 Tuesday, May 17, 2005 2:03 PM
Page 166 of 222

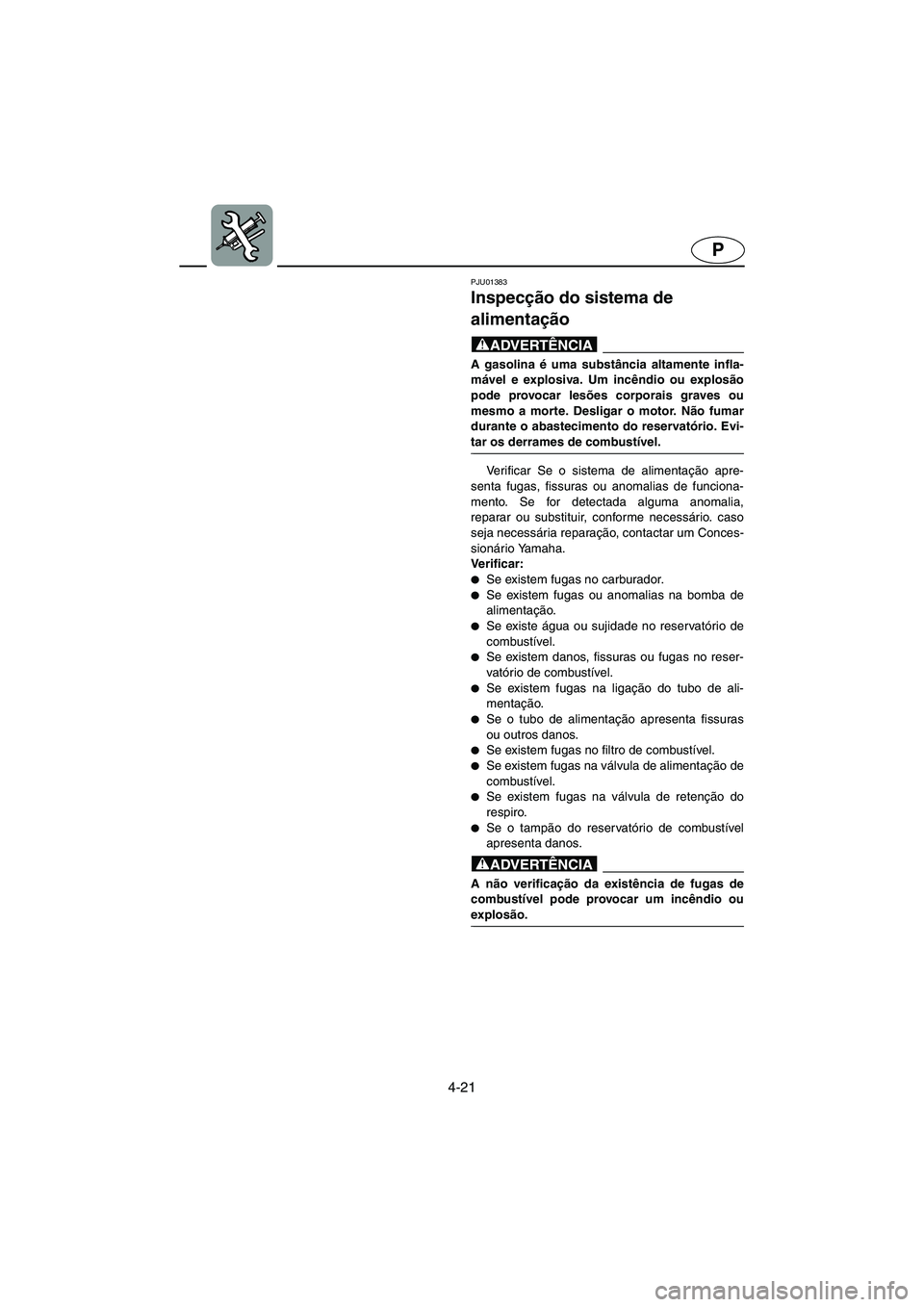

4-21
P
PJU01383
Inspecção do sistema de
alimentação
@ A gasolina é uma substância altamente infla-
mável e explosiva. Um incêndio ou explosão
pode provocar lesões corporais graves ou
mesmo a morte. Desligar o motor. Não fumar
durante o abastecimento do reservatório. Evi-
tar os derrames de combustível.
@
Verificar Se o sistema de alimentação apre-
senta fugas, fissuras ou anomalias de funciona-
mento. Se for detectada alguma anomalia,
reparar ou substituir, conforme necessário. caso
seja necessária reparação, contactar um Conces-
sionário Yamaha.
Verificar:
Se existem fugas no carburador.
Se existem fugas ou anomalias na bomba de
alimentação.
Se existe água ou sujidade no reservatório de
combustível.
Se existem danos, fissuras ou fugas no reser-
vatório de combustível.
Se existem fugas na ligação do tubo de ali-
mentação.
Se o tubo de alimentação apresenta fissuras
ou outros danos.
Se existem fugas no filtro de combustível. Se existem fugas na válvula de alimentação de
combustível.
Se existem fugas na válvula de retenção do
respiro.
Se o tampão do reservatório de combustível
apresenta danos.
@ A não verificação da existência de fugas de
combustível pode provocar um incêndio ou
explosão.
@
UF1N84B0.book Page 21 Tuesday, May 17, 2005 2:03 PM
Page 167 of 222

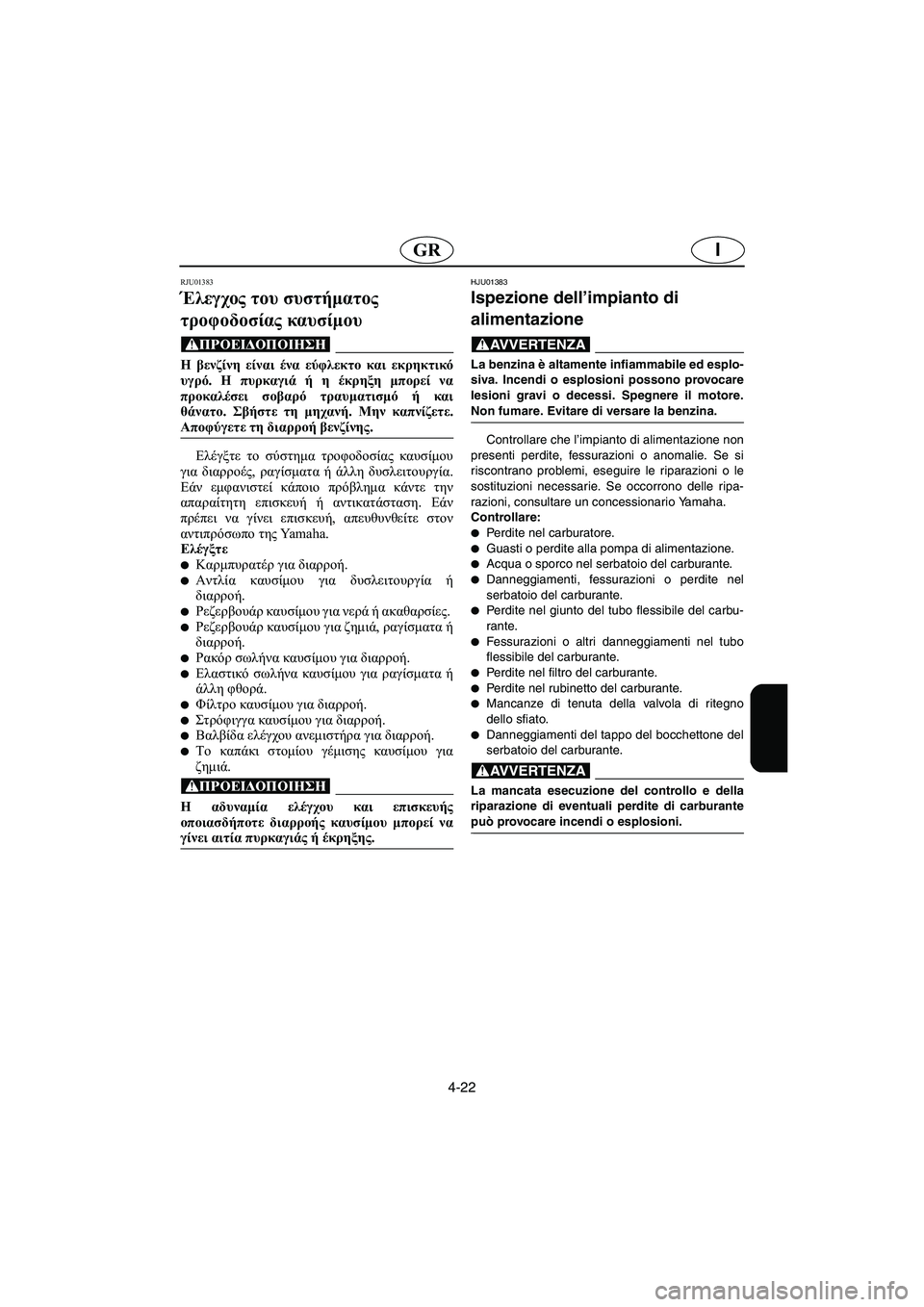

4-22
IGR
RJU01383
Έλεγχος του συστήματος
τροφοδοσίας καυσίμου
@ Η βενζίνη είναι ένα εύφλεκτο και εκρηκτικό
υγρό. Η πυρκαγιά ή η έκρηξη μπορεί να
προκαλέσει σοβαρό τραυματισμό ή και
θάνατο. Σβήστε τη μηχανή. Μην καπνίζετε.
Αποφύγετε τη διαρροή βενζίνης.
@
Ελέγξτε το σύστημα τροφοδοσίας καυσίμου
για διαρροές, ραγίσματα ή άλλη δυσλειτουργία.
Εάν εμφανιστεί κάποιο πρόβλημα κάντε την
απαραίτητη επισκευή ή αντικατάσταση. Εάν
πρέπει να γίνει επισκευή, απευθυνθείτε στον
αντιπρόσωπο της Ya m a h a .
Ελέγξτε
Καρμπυρατέρ για διαρροή. Αντλία καυσίμου για δυσλειτουργία ή
διαρροή.
Ρεζερβουάρ καυσίμου για νερά ή ακαθαρσίες. Ρεζερβουάρ καυσίμου για ζημιά, ραγίσματα ή
διαρροή.
Ρακόρ σωλήνα καυσίμου για διαρροή. Ελαστικό σωλήνα καυσίμου για ραγίσματα ή
άλλη φθορά.
Φίλτρο καυσίμου για διαρροή. Στρόφιγγα καυσίμου για διαρροή.
Βαλβίδα ελέγχου ανεμιστήρα για διαρροή.
Το καπάκι στομίου γέμισης καυσίμου για
ζημιά.
@ Η αδυναμία ελέγχου και επισκευής
οποιασδήποτε διαρροής καυσίμου μπορεί να
γίνει αιτία πυρκαγιάς ή έκρηξης.
@
HJU01383
Ispezione dell’impianto di
alimentazione
@ La benzina è altamente infiammabile ed esplo-
siva. Incendi o esplosioni possono provocare
lesioni gravi o decessi. Spegnere il motore.
Non fumare. Evitare di versare la benzina.
@
Controllare che l’impianto di alimentazione non
presenti perdite, fessurazioni o anomalie. Se si
riscontrano problemi, eseguire le riparazioni o le
sostituzioni necessarie. Se occorrono delle ripa-
razioni, consultare un concessionario Yamaha.
Controllare:
Perdite nel carburatore.
Guasti o perdite alla pompa di alimentazione. Acqua o sporco nel serbatoio del carburante.
Danneggiamenti, fessurazioni o perdite nel
serbatoio del carburante.
Perdite nel giunto del tubo flessibile del carbu-
rante.
Fessurazioni o altri danneggiamenti nel tubo
flessibile del carburante.
Perdite nel filtro del carburante.
Perdite nel rubinetto del carburante.
Mancanze di tenuta della valvola di ritegno
dello sfiato.
Danneggiamenti del tappo del bocchettone del
serbatoio del carburante.
@ La mancata esecuzione del controllo e della
riparazione di eventuali perdite di carburante
può provocare incendi o esplosioni.
@
UF1N84B0.book Page 22 Tuesday, May 17, 2005 2:03 PM
Page 168 of 222

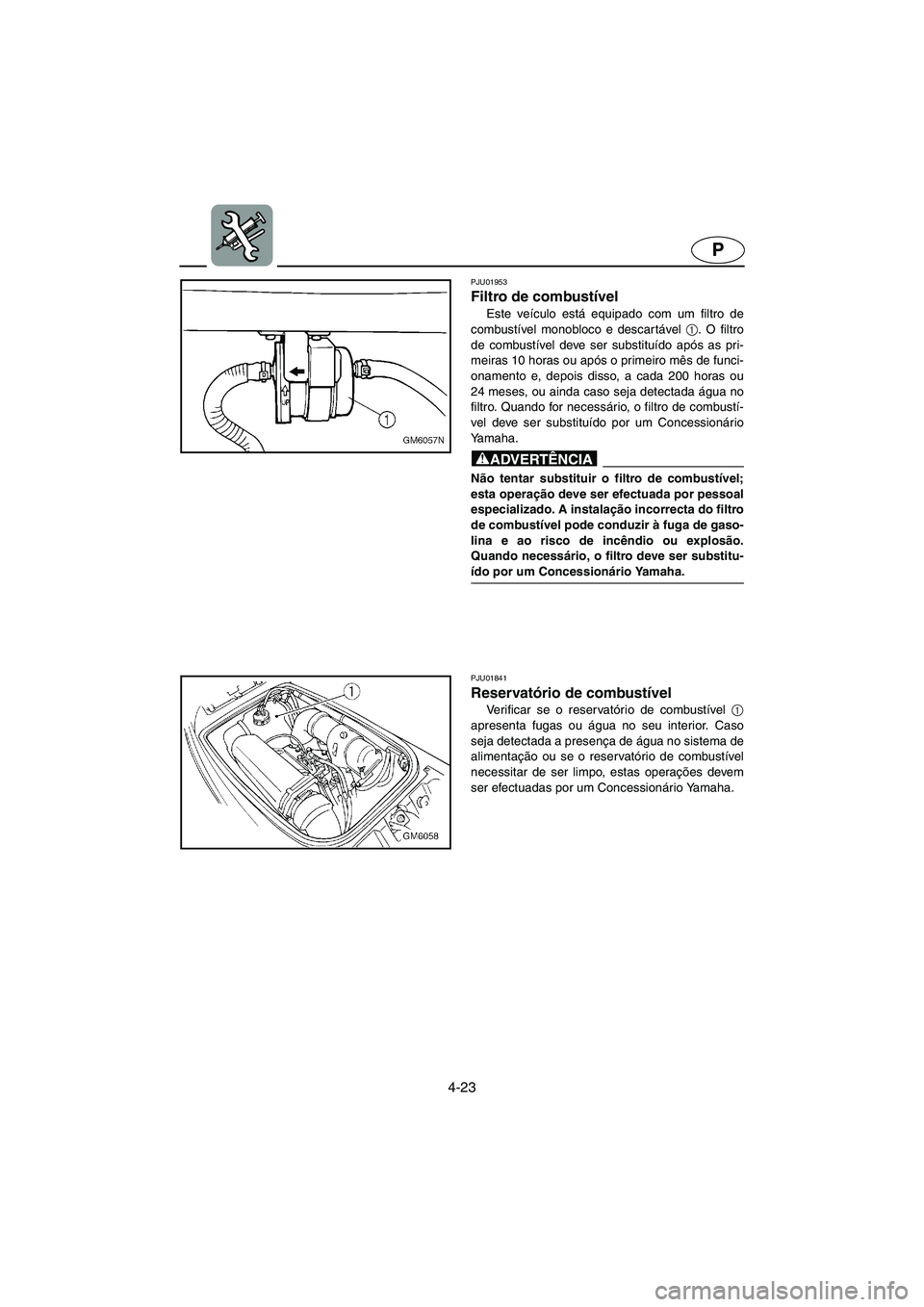

4-23
P
PJU01953
Filtro de combustível
Este veículo está equipado com um filtro de
combustível monobloco e descar tável 1
. O filtro
de combustível deve ser substituído após as pri-
meiras 10 horas ou após o primeiro mês de funci-
onamento e, depois disso, a cada 200 horas ou
24 meses, ou ainda caso seja detectada água no
filtro. Quando for necessário, o filtro de combustí-
vel deve ser substituído por um Concessionário
Yamaha.
@ Não tentar substituir o filtro de combustível;
esta operação deve ser efectuada por pessoal
especializado. A instalação incorrecta do filtro
de combustível pode conduzir à fuga de gaso-
lina e ao risco de incêndio ou explosão.
Quando necessário, o filtro deve ser substitu-
ído por um Concessionário Yamaha.
@
PJU01841
Reservatório de combustível
Verificar se o reservatório de combustível 1
apresenta fugas ou água no seu interior. Caso
seja detectada a presença de água no sistema de
alimentação ou se o reservatório de combustível
necessitar de ser limpo, estas operações devem
ser efectuadas por um Concessionário Yamaha.
UF1N84B0.book Page 23 Tuesday, May 17, 2005 2:03 PM
Page 169 of 222
4-24
IGR
RJU01953

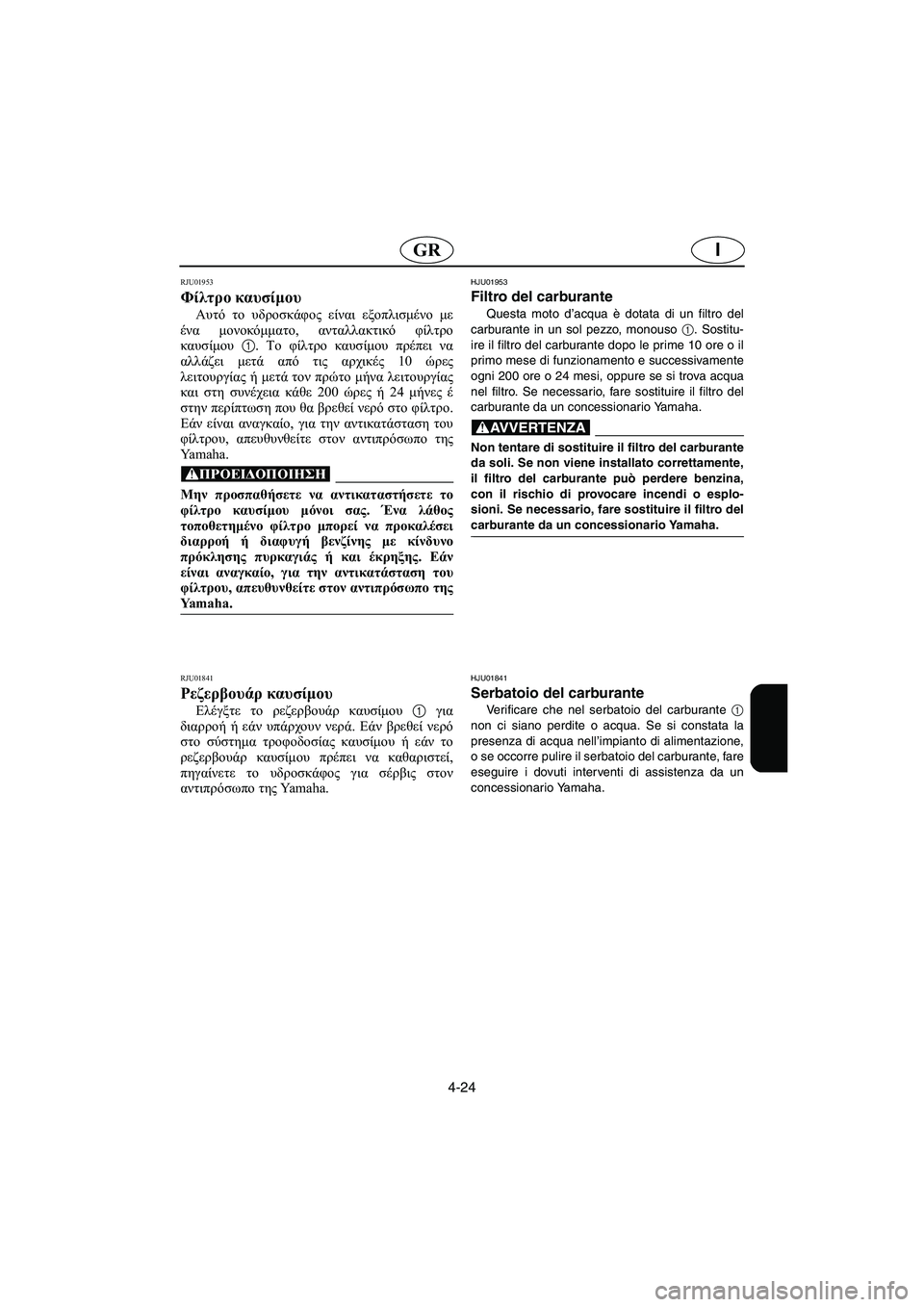

Φίλτρο καυσίμου
Αυτό το υδροσκάφος είναι εξοπλισμένο με
ένα μονοκόμματο, ανταλλακτικό φίλτρο
καυσίμου 1. Το φίλτρο καυσίμου πρέπει να
αλλάζει μετά από τις αρχικές 10 ώρες
λειτουργίας ή μετά τον πρώτο μήνα λειτουργίας
και στη συνέχεια κάθε 200 ώρες ή 24 μήνες έ
στην περίπτωση που θα βρεθεί νερό στο φίλτρο.
Εάν είναι αναγκαίο, για την αντικατάσταση του
φίλτρου, απευθυνθείτε στον αντιπρόσωπο της
Ya m a h a .
@ Μην προσπαθήσετε να αντικαταστήσετε το
φίλτρο καυσίμου μόνοι σας. Ένα λάθος
τοποθετημένο φίλτρο μπορεί να προκαλέσει
διαρροή ή διαφυγή βενζίνης με κίνδυνο
πρόκλησης πυρκαγιάς ή και έκρηξης. Εάν
είναι αναγκαίο, για την αντικατάσταση του
φίλτρου, απευθυνθείτε στον αντιπρόσωπο της
Ya m a h a .
@
RJU01841
Ρεζερβουάρ καυσίμου
Ελέγξτε το ρεζερβουάρ καυσίμου 1 για
διαρροή ή εάν υπάρχουν νερά. Εάν βρεθεί νερό
στο σύστημα τροφοδοσίας καυσίμου ή εάν το
ρεζερβουάρ καυσίμου πρέπει να καθαριστεί,
πηγαίνετε το υδροσκάφος για σέρβις στον
αντιπρόσωπο της Ya m a h a .
HJU01953
Filtro del carburante
Questa moto d’acqua è dotata di un filtro del
carburante in un sol pezzo, monouso
1. Sostitu-
ire il filtro del carburante dopo le prime 10 ore o il
primo mese di funzionamento e successivamente
ogni 200 ore o 24 mesi, oppure se si trova acqua
nel filtro. Se necessario, fare sostituire il filtro del
carburante da un concessionario Yamaha.
@ Non tentare di sostituire il filtro del carburante
da soli. Se non viene installato correttamente,
il filtro del carburante può perdere benzina,
con il rischio di provocare incendi o esplo-
sioni. Se necessario, fare sostituire il filtro del
carburante da un concessionario Yamaha.
@
HJU01841
Serbatoio del carburante
Verificare che nel serbatoio del carburante 1
non ci siano perdite o acqua. Se si constata la
presenza di acqua nell’impianto di alimentazione,
o se occorre pulire il serbatoio del carburante, fare
eseguire i dovuti interventi di assistenza da un
concessionario Yamaha.
UF1N84B0.book Page 24 Tuesday, May 17, 2005 2:03 PM
Page 170 of 222
4-25
P
PJU01891

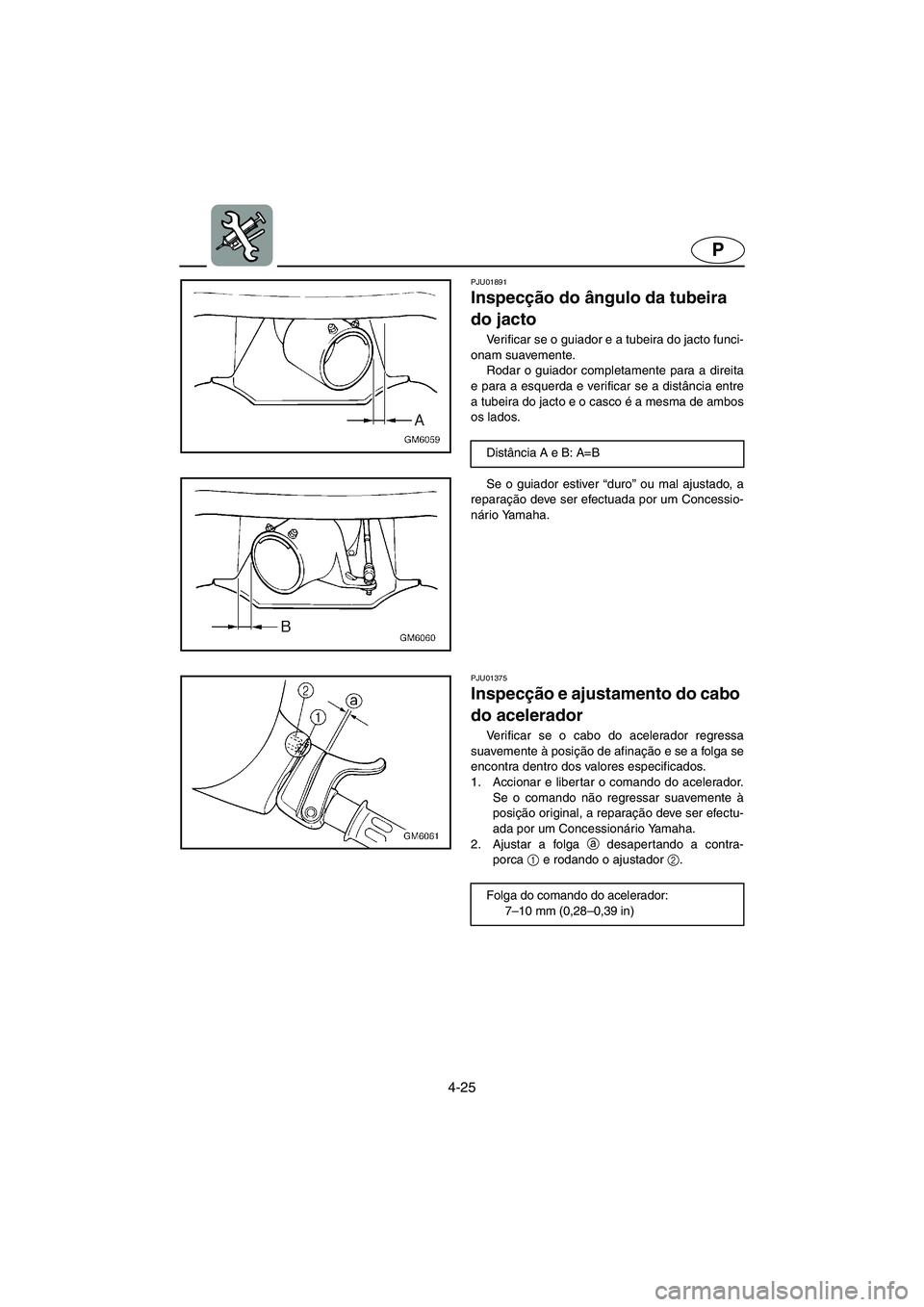

Inspecção do ângulo da tubeira
do jacto
Verificar se o guiador e a tubeira do jacto funci-
onam suavemente.
Rodar o guiador completamente para a direita
e para a esquerda e verificar se a distância entre
a tubeira do jacto e o casco é a mesma de ambos
os lados.
Se o guiador estiver “duro” ou mal ajustado, a
reparação deve ser efectuada por um Concessio-
nário Yamaha.Distância A e B: A=B
PJU01375
Inspecção e ajustamento do cabo
do acelerador
Verificar se o cabo do acelerador regressa
suavemente à posição de afinação e se a folga se
encontra dentro dos valores especificados.
1. Accionar e liber tar o comando do acelerador.
Se o comando não regressar suavemente à
posição original, a reparação deve ser efectu-
ada por um Concessionário Yamaha.
2. Ajustar a folga a
desaper tando a contra-
porca 1
e rodando o ajustador 2
.
Folga do comando do acelerador:
7–10 mm (0,28–0,39 in)
UF1N84B0.book Page 25 Tuesday, May 17, 2005 2:03 PM
