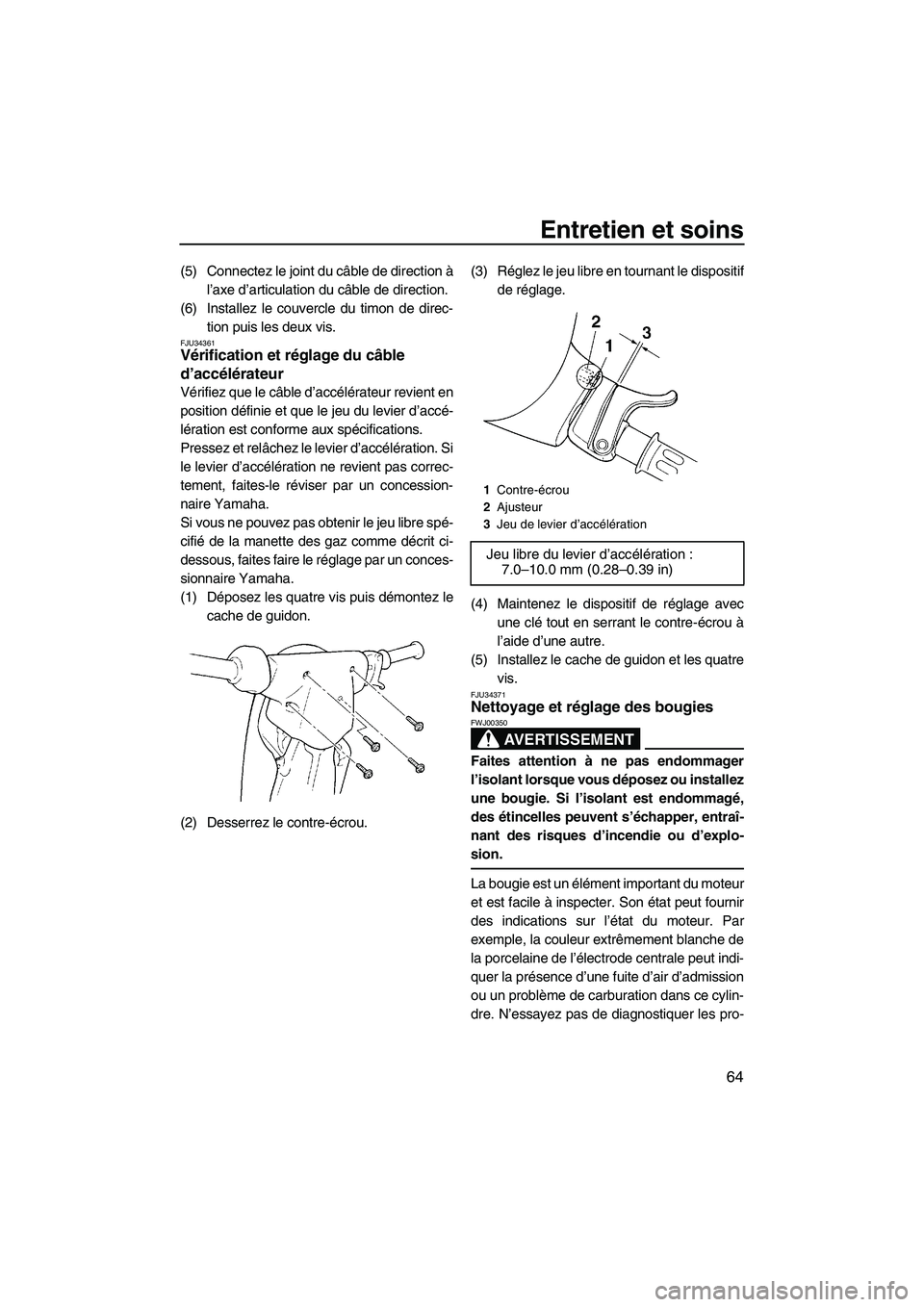

Entretien et soins
64
(5) Connectez le joint du câble de direction à
l’axe d’articulation du câble de direction.
(6) Installez le couvercle du timon de direc-
tion puis les deux vis.
FJU34361Vérification et réglage du câble
d’accélérateur
Vérifiez que le câble d’accélérateur revient en
position définie et que le jeu du levier d’accé-
lération est conforme aux spécifications.
Pressez et relâchez le levier d’accélération. Si
le levier d’accélération ne revient pas correc-
tement, faites-le réviser par un concession-
naire Yamaha.
Si vous ne pouvez pas obtenir le jeu libre spé-
cifié de la manette des gaz comme décrit ci-
dessous, faites faire le réglage par un conces-
sionnaire Yamaha.
(1) Déposez les quatre vis puis démontez le
cache de guidon.
(2) Desserrez le contre-écrou.(3) Réglez le jeu libre en tournant le dispositif
de réglage.
(4) Maintenez le dispositif de réglage avec
une clé tout en serrant le contre-écrou à
l’aide d’une autre.
(5) Installez le cache de guidon et les quatre
vis.
FJU34371Nettoyage et réglage des bougies
AVERTISSEMENT
FWJ00350
Faites attention à ne pas endommager
l’isolant lorsque vous déposez ou installez
une bougie. Si l’isolant est endommagé,
des étincelles peuvent s’échapper, entraî-
nant des risques d’incendie ou d’explo-
sion.
La bougie est un élément important du moteur
et est facile à inspecter. Son état peut fournir
des indications sur l’état du moteur. Par
exemple, la couleur extrêmement blanche de
la porcelaine de l’électrode centrale peut indi-
quer la présence d’une fuite d’air d’admission
ou un problème de carburation dans ce cylin-
dre. N’essayez pas de diagnostiquer les pro-
1Contre-écrou
2Ajusteur
3Jeu de levier d’accélération
Jeu libre du levier d’accélération :
7.0–10.0 mm (0.28–0.39 in)
UF2F70F0.book Page 64 Tuesday, April 17, 2007 10:04 AM

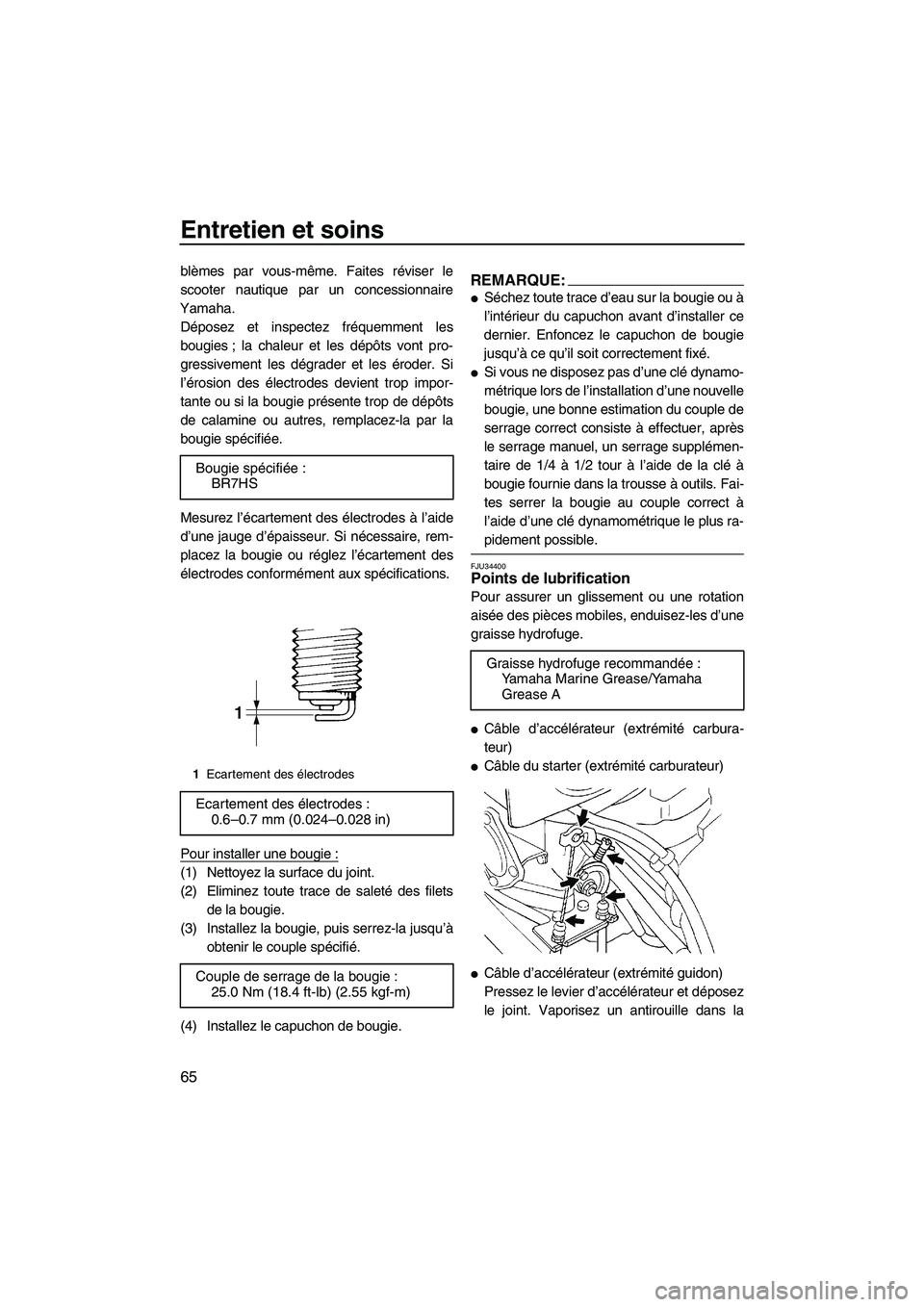

Entretien et soins
65
blèmes par vous-même. Faites réviser le
scooter nautique par un concessionnaire
Yamaha.
Déposez et inspectez fréquemment les
bougies ; la chaleur et les dépôts vont pro-
gressivement les dégrader et les éroder. Si
l’érosion des électrodes devient trop impor-
tante ou si la bougie présente trop de dépôts
de calamine ou autres, remplacez-la par la
bougie spécifiée.
Mesurez l’écartement des électrodes à l’aide
d’une jauge d’épaisseur. Si nécessaire, rem-
placez la bougie ou réglez l’écartement des
électrodes conformément aux spécifications.
Pour installer une bougie :
(1) Nettoyez la surface du joint.
(2) Eliminez toute trace de saleté des filets
de la bougie.
(3) Installez la bougie, puis serrez-la jusqu’à
obtenir le couple spécifié.
(4) Installez le capuchon de bougie.
REMARQUE:

Séchez toute trace d’eau sur la bougie ou à
l’intérieur du capuchon avant d’installer ce
dernier. Enfoncez le capuchon de bougie
jusqu’à ce qu’il soit correctement fixé.

Si vous ne disposez pas d’une clé dynamo-
métrique lors de l’installation d’une nouvelle
bougie, une bonne estimation du couple de
serrage correct consiste à effectuer, après
le serrage manuel, un serrage supplémen-
taire de 1/4 à 1/2 tour à l’aide de la clé à
bougie fournie dans la trousse à outils. Fai-
tes serrer la bougie au couple correct à
l’aide d’une clé dynamométrique le plus ra-
pidement possible.
FJU34400Points de lubrification
Pour assurer un glissement ou une rotation
aisée des pièces mobiles, enduisez-les d’une
graisse hydrofuge.

Câble d’accélérateur (extrémité carbura-
teur)

Câble du starter (extrémité carburateur)

Câble d’accélérateur (extrémité guidon)
Pressez le levier d’accélérateur et déposez
le joint. Vaporisez un antirouille dans la Bougie spécifiée:
BR7HS
1Ecartement des électrodes
Ecartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage de la bougie :
25.0 Nm (18.4 ft-lb) (2.55 kgf-m)
Graisse hydrofuge recommandée:
Yamaha Marine Grease/Yamaha
Grease A
UF2F70F0.book Page 65 Tuesday, April 17, 2007 10:04 AM

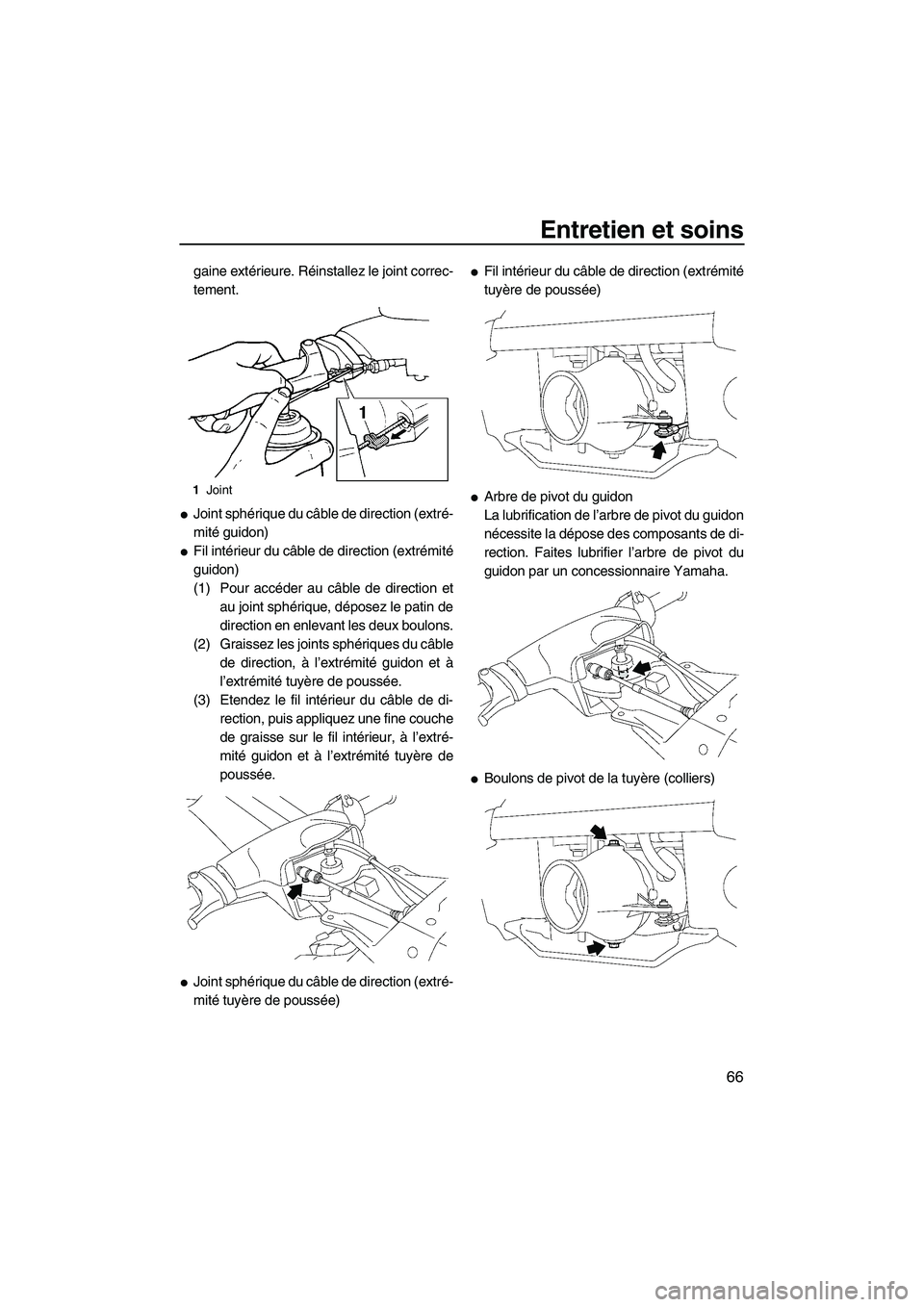

Entretien et soins
66
gaine extérieure. Réinstallez le joint correc-
tement.

Joint sphérique du câble de direction (extré-
mité guidon)

Fil intérieur du câble de direction (extrémité
guidon)
(1) Pour accéder au câble de direction et
au joint sphérique, déposez le patin de
direction en enlevant les deux boulons.
(2) Graissez les joints sphériques du câble
de direction, à l’extrémité guidon et à
l’extrémité tuyère de poussée.
(3) Etendez le fil intérieur du câble de di-
rection, puis appliquez une fine couche
de graisse sur le fil intérieur, à l’extré-
mité guidon et à l’extrémité tuyère de
poussée.

Joint sphérique du câble de direction (extré-
mité tuyère de poussée)

Fil intérieur du câble de direction (extrémité
tuyère de poussée)

Arbre de pivot du guidon
La lubrification de l’arbre de pivot du guidon
nécessite la dépose des composants de di-
rection. Faites lubrifier l’arbre de pivot du
guidon par un concessionnaire Yamaha.

Boulons de pivot de la tuyère (colliers)
1Joint
UF2F70F0.book Page 66 Tuesday, April 17, 2007 10:04 AM

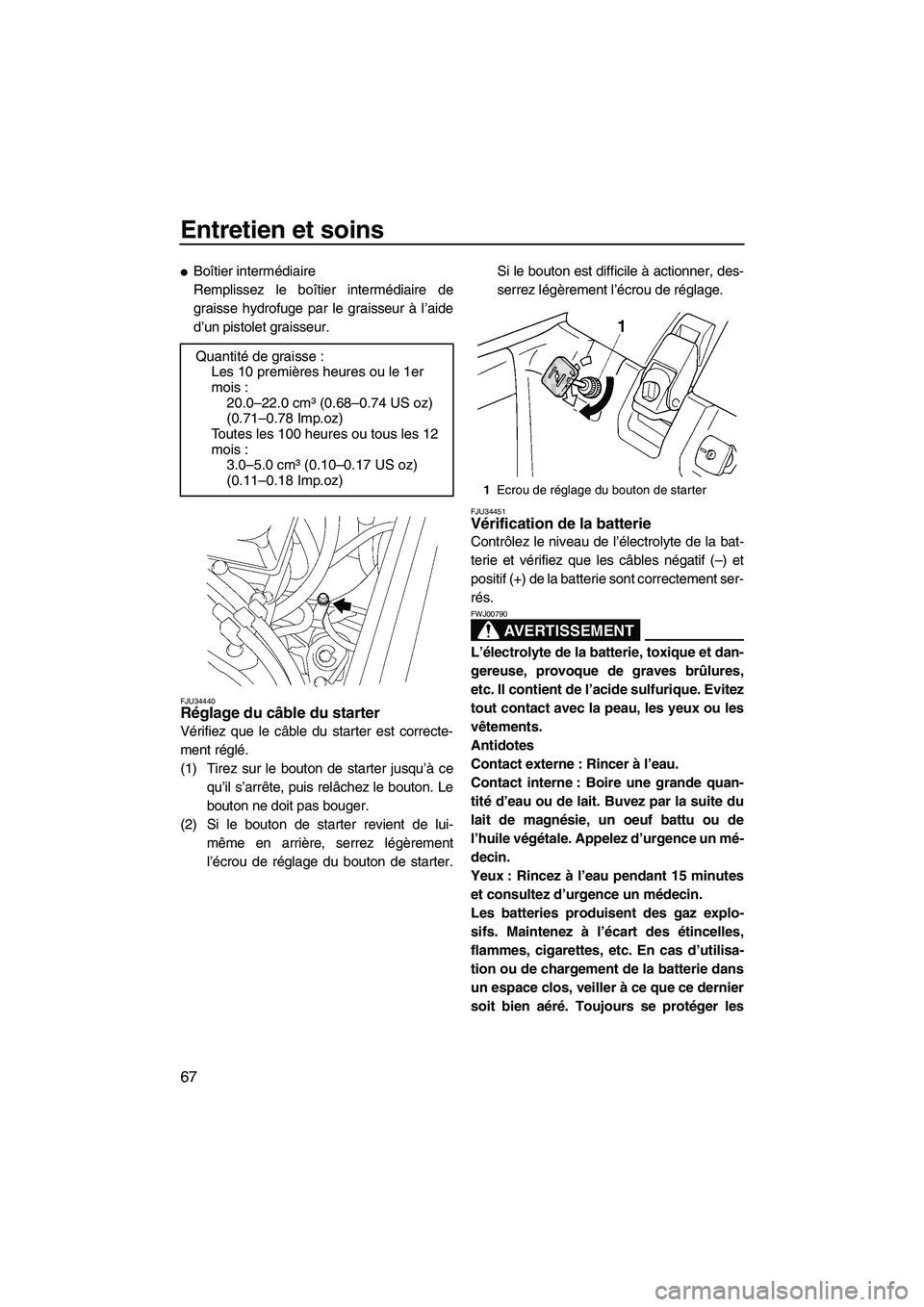

Entretien et soins
67

Boîtier intermédiaire
Remplissez le boîtier intermédiaire de
graisse hydrofuge par le graisseur à l’aide
d’un pistolet graisseur.
FJU34440Réglage du câble du starter
Vérifiez que le câble du starter est correcte-
ment réglé.
(1) Tirez sur le bouton de starter jusqu’à ce
qu’il s’arrête, puis relâchez le bouton. Le
bouton ne doit pas bouger.
(2) Si le bouton de starter revient de lui-
même en arrière, serrez légèrement
l’écrou de réglage du bouton de starter.Si le bouton est difficile à actionner, des-
serrez légèrement l’écrou de réglage.

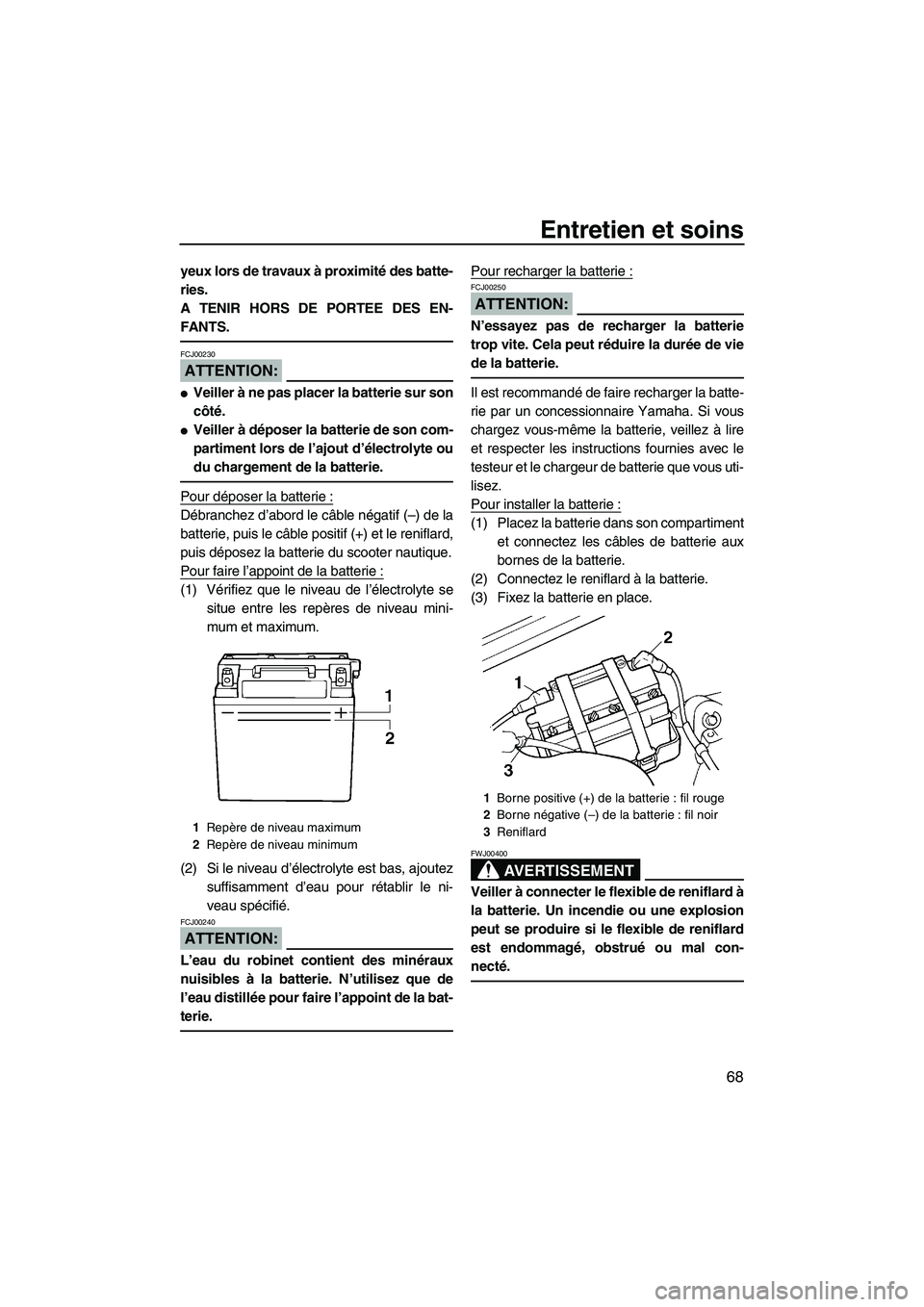

FJU34451Vérification de la batterie
Contrôlez le niveau de l’électrolyte de la bat-
terie et vérifiez que les câbles négatif (–) et
positif (+) de la batterie sont correctement ser-
rés.
AVERTISSEMENT
FWJ00790
L’électrolyte de la batterie, toxique et dan-
gereuse, provoque de graves brûlures,
etc. Il contient de l’acide sulfurique. Evitez
tout contact avec la peau, les yeux ou les
vêtements.
Antidotes
Contact externe : Rincer à l’eau.
Contact interne : Boire une grande quan-
tité d’eau ou de lait. Buvez par la suite du
lait de magnésie, un oeuf battu ou de
l’huile végétale. Appelez d’urgence un mé-
decin.
Yeux : Rincez à l’eau pendant 15 minutes
et consultez d’urgence un médecin.
Les batteries produisent des gaz explo-
sifs. Maintenez à l’écart des étincelles,
flammes, cigarettes, etc. En cas d’utilisa-
tion ou de chargement de la batterie dans
un espace clos, veiller à ce que ce dernier
soit bien aéré. Toujours se protéger les Quantité de graisse :
Les 10 premières heures ou le 1er
mois :
20.0–22.0 cm³ (0.68–0.74 US oz)
(0.71–0.78 Imp.oz)
Toutes les 100 heures ou tous les 12
mois :
3.0–5.0 cm³ (0.10–0.17 US oz)
(0.11–0.18 Imp.oz)
1Ecrou de réglage du bouton de starter
UF2F70F0.book Page 67 Tuesday, April 17, 2007 10:04 AM

Entretien et soins
68
yeux lors de travaux à proximité des batte-
ries.
A TENIR HORS DE PORTEE DES EN-
FANTS.
ATTENTION:
FCJ00230

Veiller à ne pas placer la batterie sur son
côté.

Veiller à déposer la batterie de son com-
partiment lors de l’ajout d’électrolyte ou
du chargement de la batterie.
Pour déposer la batterie :
Débranchez d’abord le câble négatif (–) de la
batterie, puis le câble positif (+) et le reniflard,
puis déposez la batterie du scooter nautique.
Pour faire l’appoint de la batterie :
(1) Vérifiez que le niveau de l’électrolyte se
situe entre les repères de niveau mini-
mum et maximum.
(2) Si le niveau d’électrolyte est bas, ajoutez
suffisamment d’eau pour rétablir le ni-
veau spécifié.
ATTENTION:
FCJ00240
L’eau du robinet contient des minéraux
nuisibles à la batterie. N’utilisez que de
l’eau distillée pour faire l’appoint de la bat-
terie.
Pour recharger la batterie :
ATTENTION:
FCJ00250
N’essayez pas de recharger la batterie
trop vite. Cela peut réduire la durée de vie
de la batterie.
Il est recommandé de faire recharger la batte-
rie par un concessionnaire Yamaha. Si vous
chargez vous-même la batterie, veillez à lire
et respecter les instructions fournies avec le
testeur et le chargeur de batterie que vous uti-
lisez.
Pour installer la batterie :
(1) Placez la batterie dans son compartiment
et connectez les câbles de batterie aux
bornes de la batterie.
(2) Connectez le reniflard à la batterie.
(3) Fixez la batterie en place.
AVERTISSEMENT
FWJ00400
Veiller à connecter le flexible de reniflard à
la batterie. Un incendie ou une explosion
peut se produire si le flexible de reniflard
est endommagé, obstrué ou mal con-
necté.
1Repère de niveau maximum
2Repère de niveau minimum
1Borne positive (+) de la batterie : fil rouge
2Borne négative (–) de la batterie : fil noir
3Reniflard
UF2F70F0.book Page 68 Tuesday, April 17, 2007 10:04 AM

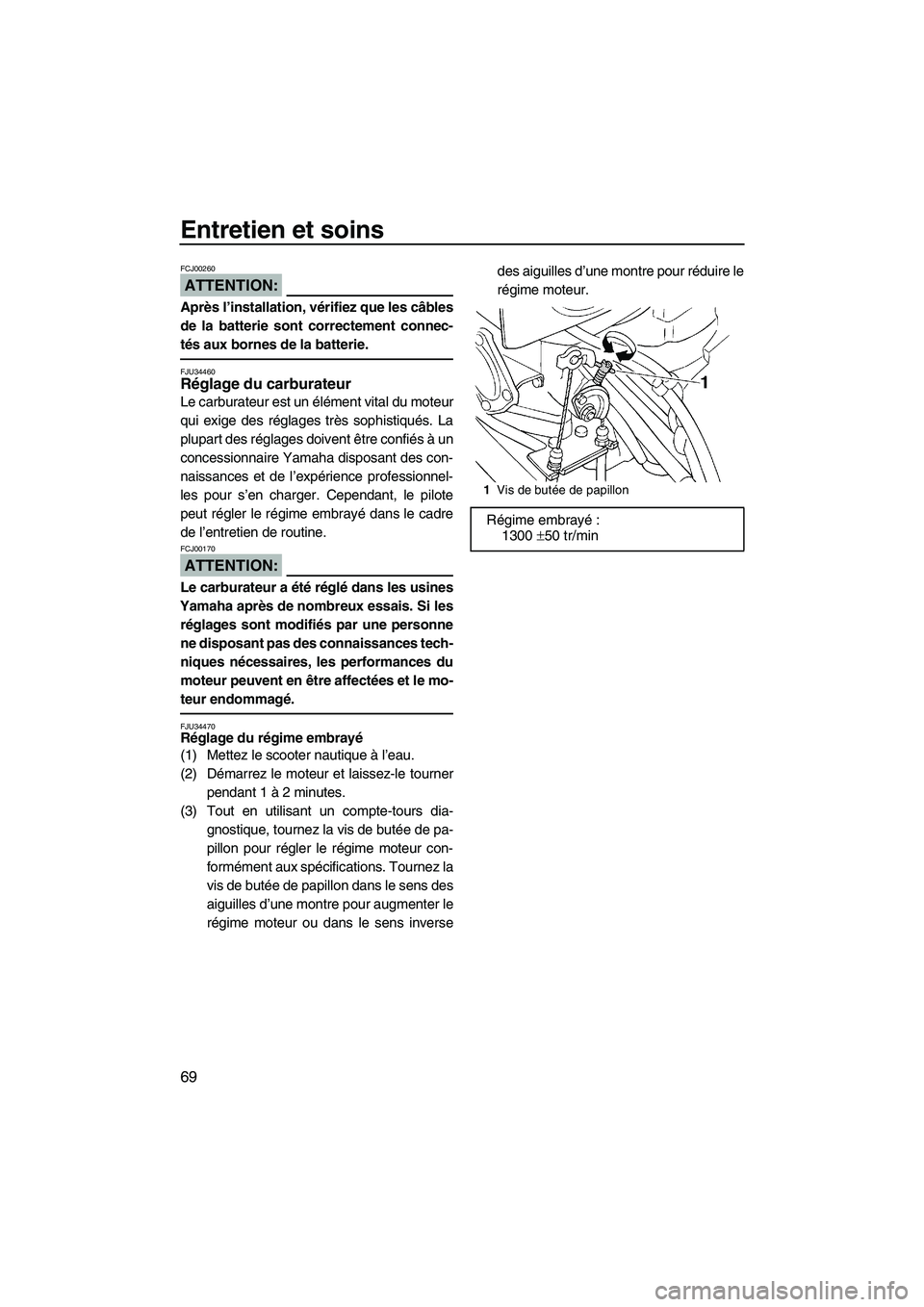

Entretien et soins
69
ATTENTION:
FCJ00260
Après l’installation, vérifiez que les câbles
de la batterie sont correctement connec-
tés aux bornes de la batterie.
FJU34460Réglage du carburateur
Le carburateur est un élément vital du moteur
qui exige des réglages très sophistiqués. La
plupart des réglages doivent être confiés à un
concessionnaire Yamaha disposant des con-
naissances et de l’expérience professionnel-
les pour s’en charger. Cependant, le pilote
peut régler le régime embrayé dans le cadre
de l’entretien de routine.
ATTENTION:
FCJ00170
Le carburateur a été réglé dans les usines
Yamaha après de nombreux essais. Si les
réglages sont modifiés par une personne
ne disposant pas des connaissances tech-
niques nécessaires, les performances du
moteur peuvent en être affectées et le mo-
teur endommagé.
FJU34470Réglage du régime embrayé
(1) Mettez le scooter nautique à l’eau.
(2) Démarrez le moteur et laissez-le tourner
pendant 1 à 2 minutes.
(3) Tout en utilisant un compte-tours dia-
gnostique, tournez la vis de butée de pa-
pillon pour régler le régime moteur con-
formément aux spécifications. Tournez la
vis de butée de papillon dans le sens des
aiguilles d’une montre pour augmenter le
régime moteur ou dans le sens inversedes aiguilles d’une montre pour réduire le
régime moteur.
1Vis de butée de papillon
Régime embrayé:
1300 ±50 tr/min
UF2F70F0.book Page 69 Tuesday, April 17, 2007 10:04 AM

Spécifications
70
FJU34542
Spécifications
Capacité du scooter nautique:
Nombre maximum de personnes à bord:
1 personne
Dimensions:
Longueur:
2240 mm (88.2 in)
Largeur:
680 mm (26.8 in)
Hauteur:
660 mm (26.0 in)
Poids à sec:
139 kg (306 lb)
Performances:
Puissance maximale (conformément aux
normes ISO 8665/SAE J1228):
48.50 kWà6250 tr/min
Consommation maximale de carburant:
29.0 L/h (7.7 US gal/h) (6.4 Imp.gal/h)
Autonomie (Plein régime):
0.62 heure
Régime embrayé:
1300 ±50 tr/min
Moteur:
Type:
2 temps
Nombre de cylindres:
2
Cylindrée:
701 cm³
Alésage × course:
81.0 × 68.0 mm (3.19 × 2.68 in)
Taux de compression:
7.2 : 1
Système de lubrification:
Prémélange Huile / Essence
Système de refroidissement:
Eau
Système de démarrage:
Electrique

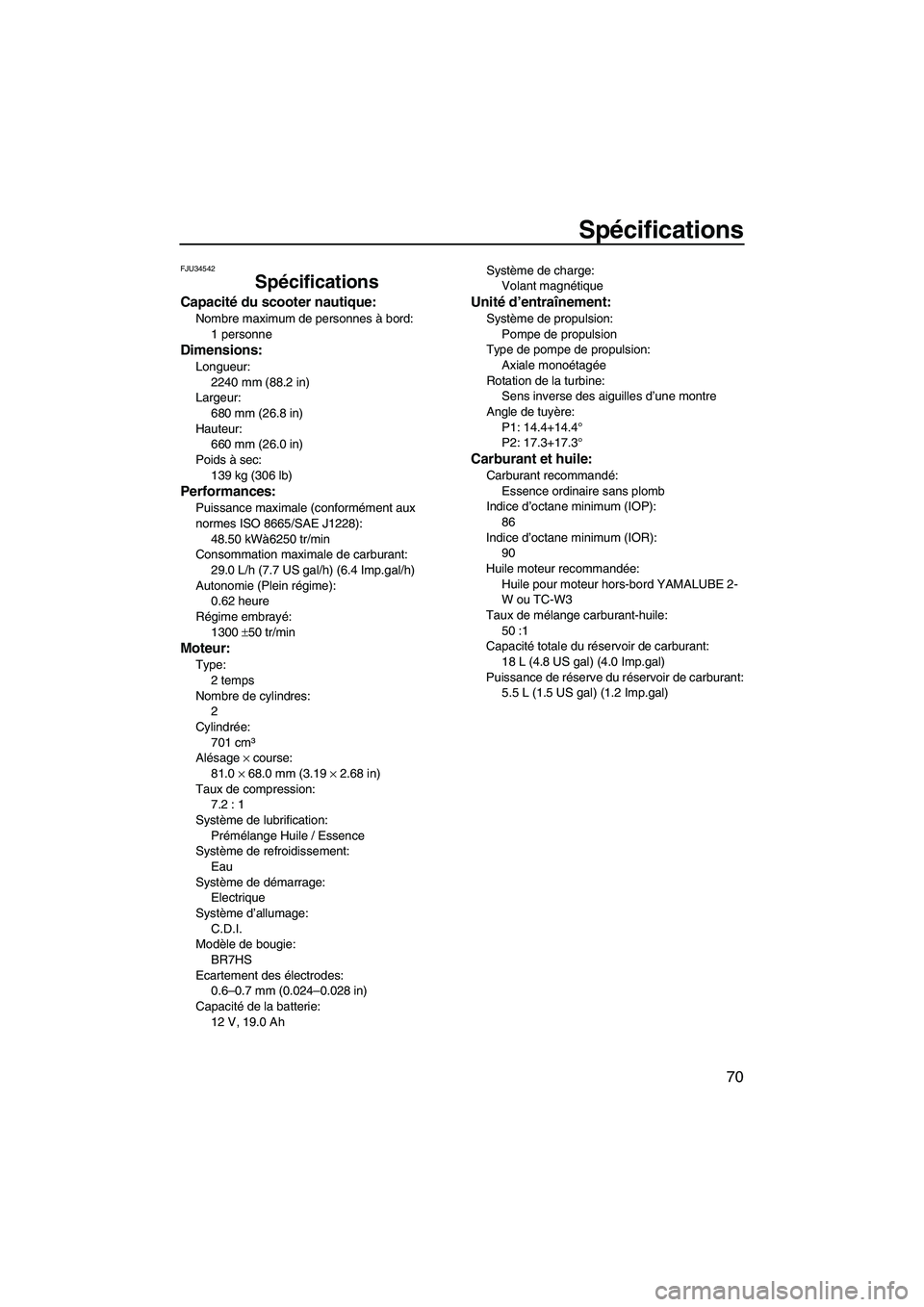

Système d’allumage:
C.D.I.
Modèle de bougie:
BR7HS
Ecartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)
Capacité de la batterie:
12 V, 19.0 AhSystème de charge:
Volant magnétique
Unité d’entraînement:
Système de propulsion:
Pompe de propulsion
Type de pompe de propulsion:
Axiale monoétagée
Rotation de la turbine:
Sens inverse des aiguilles d’une montre
Angle de tuyère:
P1: 14.4+14.4°
P2: 17.3+17.3°
Carburant et huile:
Carburant recommandé:
Essence ordinaire sans plomb
Indice d’octane minimum (IOP):
86
Indice d’octane minimum (IOR):
90
Huile moteur recommandée:
Huile pour moteur hors-bord YAMALUBE 2-
W ou TC-W3
Taux de mélange carburant-huile:
50 :1
Capacité totale du réservoir de carburant:
18 L (4.8 US gal) (4.0 Imp.gal)
Puissance de réserve du réservoir de carburant:
5.5 L (1.5 US gal) (1.2 Imp.gal)
UF2F70F0.book Page 70 Tuesday, April 17, 2007 10:04 AM

Dépannage
71
FJU34560
Recherche des pannes
En cas de problème avec votre scooter nautique, utilisez cette section pour en chercher la
cause.
Si vous ne pouvez pas localiser la cause, ou si la procédure de remplacement ou de réparation
n’est pas décrite dans ce Manuel de l’utilisateur, faites réaliser l’opération nécessaire par un
concessionnaire Yamaha.
FJU34570Tableau de recherche des pannes

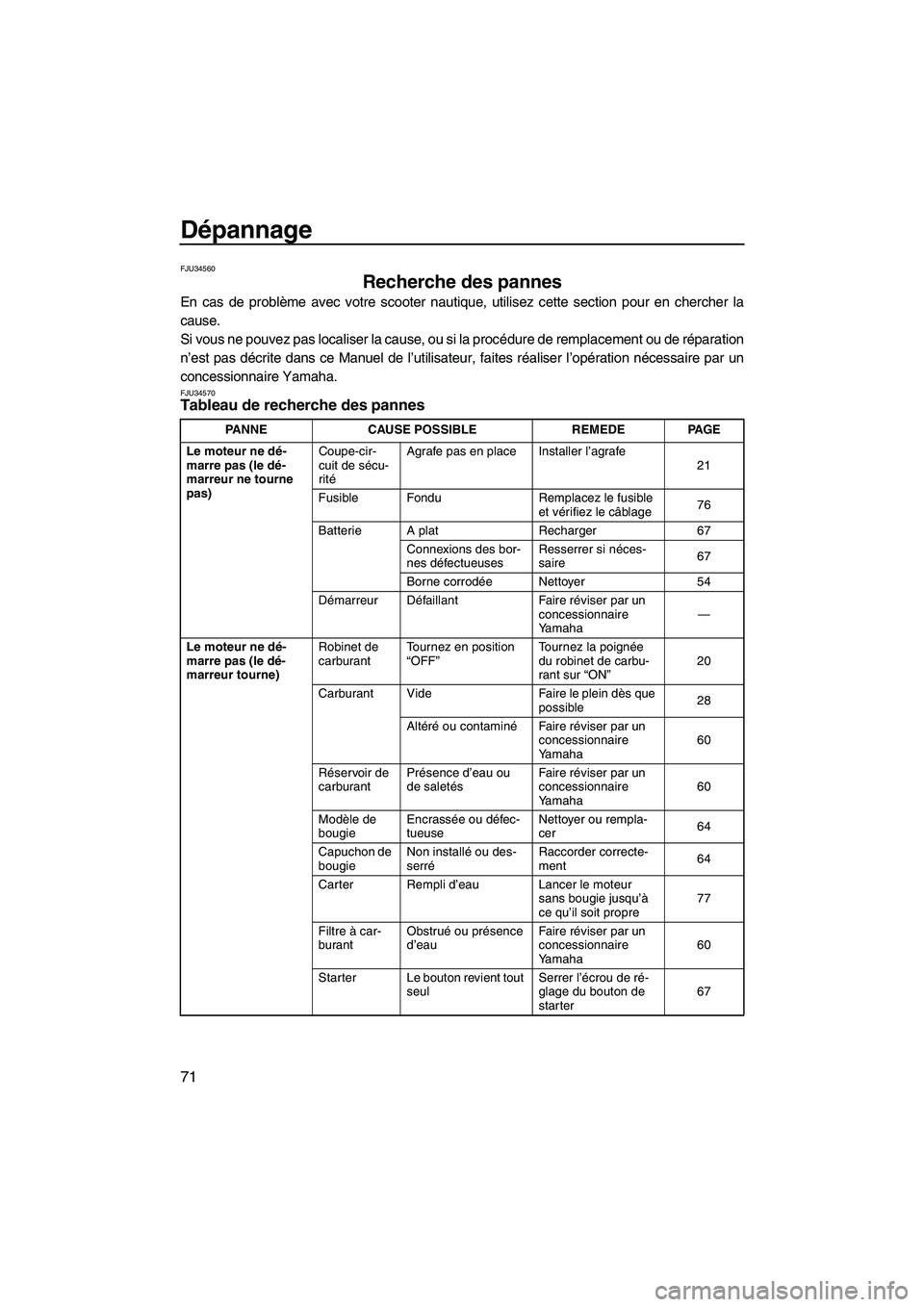

PANNE CAUSE POSSIBLE REMEDE PAGE
Le moteur ne dé-
marre pas (le dé-
marreur ne tourne
pas)Coupe-cir-
cuit de sécu-
ritéAgrafe pas en place Installer l’agrafe
21
Fusible Fondu Remplacez le fusible
et vérifiez le câblage76
Batterie A plat Recharger 67
Connexions des bor-
nes défectueusesResserrer si néces-
saire67
Borne corrodéeNettoyer 54
Démarreur Défaillant Faire réviser par un
concessionnaire
Yamaha—
Le moteur ne dé-
marre pas (le dé-
marreur tourne)Robinet de
carburantTournez en position
“OFF”Tournez la poignée
du robinet de carbu-
rant sur “ON”20
Carburant Vide Faire le plein dès que
possible28
Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha60
Réservoir de
carburantPrésence d’eau ou
de saletésFair e réviser par un
concessionnaire
Yamaha60
Modèle de
bougieEncrassée ou défec -
tueuseNettoyer ou rempla-
cer64
Capuchon de
bougieNon installé ou des-
serréRaccorder correcte-
ment64
Carter Rempli d’eau Lancer le moteur
sans bougie jusqu’à
ce qu’il soit propre77
Filtre à car-
burantObstrué ou présence
d’eauFair e réviser par un
concessionnaire
Yamaha60
Starter Le bouton revient tout
seulSerrer l’écrou de ré-
glage du bouton de
starter67
UF2F70F0.book Page 71 Tuesday, April 17, 2007 10:04 AM

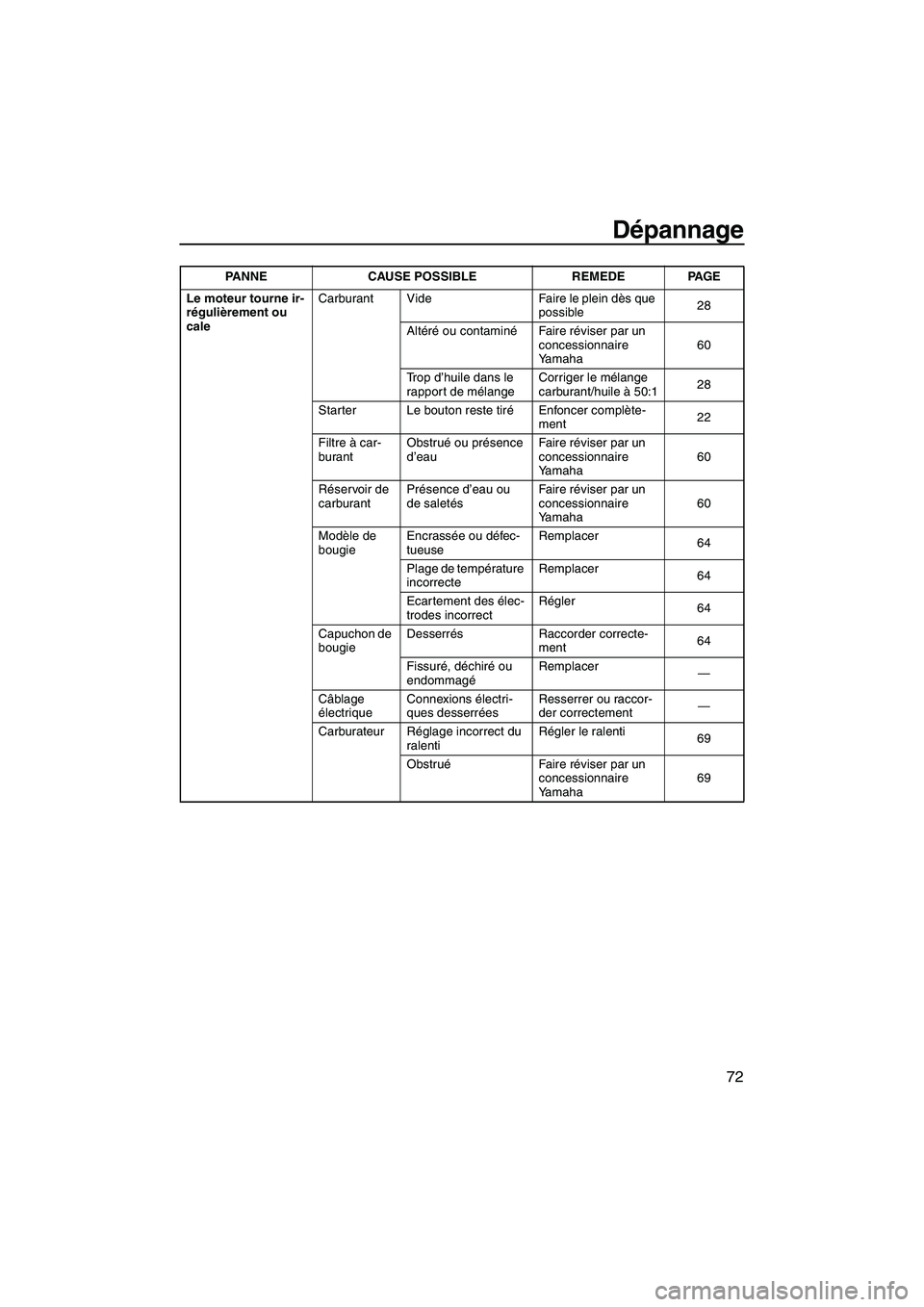

Dépannage
72
Le moteur tourne ir-
régulièrement ou
caleCarburant Vide Faire le plein dès que
possible28
Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha60
Trop d’huile dans le
rapport de mélangeCorriger le mélange
carburant/huile à 50:128
Starter Le bouton reste tiréEnfoncer complète-
ment22
Filtre à car-
burantObstrué ou présence
d’eauFair e réviser par un
concessionnaire
Yamaha60
Réservoir de
carburantPrésence d’eau ou
de saletésFair e réviser par un
concessionnaire
Yamaha60
Modèle de
bougieEncrassée ou défec -
tueuseRemplacer
64
Plage de température
incorrecteRemplacer
64
Ecartement des élec-
trodes incorrectRégler
64
Capuchon de
bougieDesserrés Raccorder correcte-
ment64
Fissuré, déchiré ou
endommagéRemplacer
—
Câblage
électriqueConnexions électri-
ques desserréesResserrer ou raccor-
der correctement—
Carburateur Réglage incorrect du
ralentiRégler le ralenti
69
ObstruéFair e réviser par un
concessionnaire
Yamaha69 PANNE CAUSE POSSIBLE REMEDE PAGE
UF2F70F0.book Page 72 Tuesday, April 17, 2007 10:04 AM

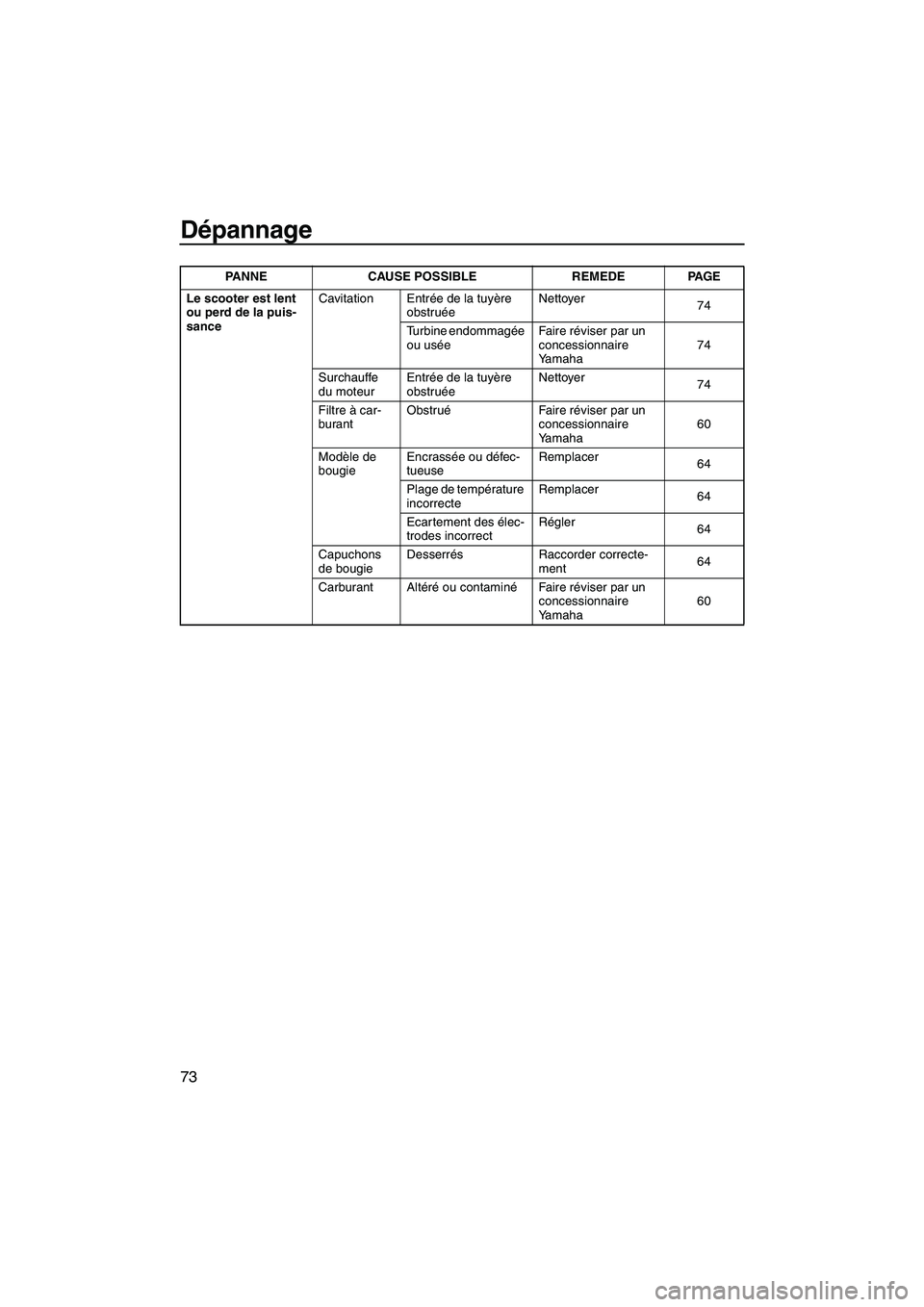

Dépannage
73
Le scooter est lent
ou perd de la puis-
sanceCavitation Entrée de la tuyère
obstruéeNettoyer
74
Turbine endommagée
ou uséeFair e réviser par un
concessionnaire
Yamaha74
Surchauffe
du moteurEntrée de la tuyère
obstruéeNettoyer
74
Filtre à car-
burantObstruéFair e réviser par un
concessionnaire
Yamaha60
Modèle de
bougieEncrassée ou défec -
tueuseRemplacer
64
Plage de température
incorrecteRemplacer
64
Ecartement des élec-
trodes incorrectRégler
64
Capuchons
de bougieDesserrés Raccorder correcte-
ment64
Carburant Altéré ou contaminéFair e réviser par un
concessionnaire
Yamaha60 PANNE CAUSE POSSIBLE REMEDE PAGE
UF2F70F0.book Page 73 Tuesday, April 17, 2007 10:04 AM
