YAMAHA SUPERJET 2010 Betriebsanleitungen (in German)

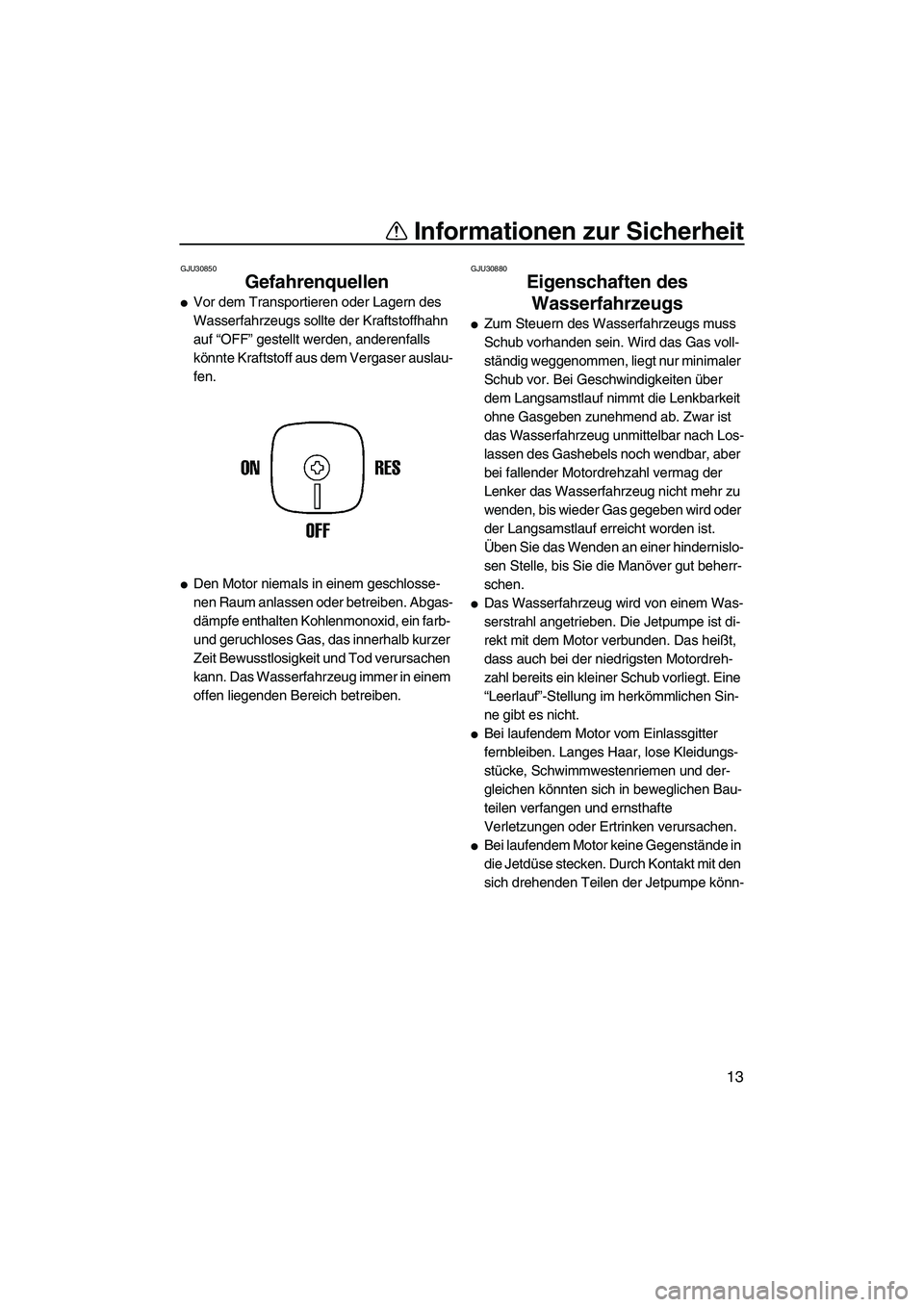

Informationen zur Sicherheit
13
GJU30850
Gefahrenquellen

Vor dem Transportieren oder Lagern des
Wasserfahrzeugs sollte der Kraftstoffhahn
auf “OFF” gestellt werden, anderenfalls
könnte Kraftstoff aus dem Vergaser auslau-
fen.

Den Motor niemals in einem geschlosse-
nen Raum anlassen oder betreiben. Abgas-
dämpfe enthalten Kohlenmonoxid, ein farb-
und geruchloses Gas, das innerhalb kurzer
Zeit Bewusstlosigkeit und Tod verursachen
kann. Das Wasserfahrzeug immer in einem
offen liegenden Bereich betreiben.
GJU30880
Eigenschaften des
Wasserfahrzeugs

Zum Steuern des Wasserfahrzeugs muss
Schub vorhanden sein. Wird das Gas voll-
ständig weggenommen, liegt nur minimaler
Schub vor. Bei Geschwindigkeiten über
dem Langsamstlauf nimmt die Lenkbarkeit
ohne Gasgeben zunehmend ab. Zwar ist
das Wasserfahrzeug unmittelbar nach Los-
lassen des Gashebels noch wendbar, aber
bei fallender Motordrehzahl vermag der
Lenker das Wasserfahrzeug nicht mehr zu
wenden, bis wieder Gas gegeben wird oder
der Langsamstlauf erreicht worden ist.
Üben Sie das Wenden an einer hindernislo-
sen Stelle, bis Sie die Manöver gut beherr-
schen.

Das Wasserfahrzeug wird von einem Was-
serstrahl angetrieben. Die Jetpumpe ist di-
rekt mit dem Motor verbunden. Das heißt,
dass auch bei der niedrigsten Motordreh-
zahl bereits ein kleiner Schub vorliegt. Eine
“Leerlauf”-Stellung im herkömmlichen Sin-
ne gibt es nicht.

Bei laufendem Motor vom Einlassgitter
fernbleiben. Langes Haar, lose Kleidungs-
stücke, Schwimmwestenriemen und der-
gleichen könnten sich in beweglichen Bau-
teilen verfangen und ernsthafte
Verletzungen oder Ertrinken verursachen.

Bei laufendem Motor keine Gegenstände in
die Jetdüse stecken. Durch Kontakt mit den
sich drehenden Teilen der Jetpumpe könn-
UF2F72G0.book Page 13 Friday, May 29, 2009 9:18 AM

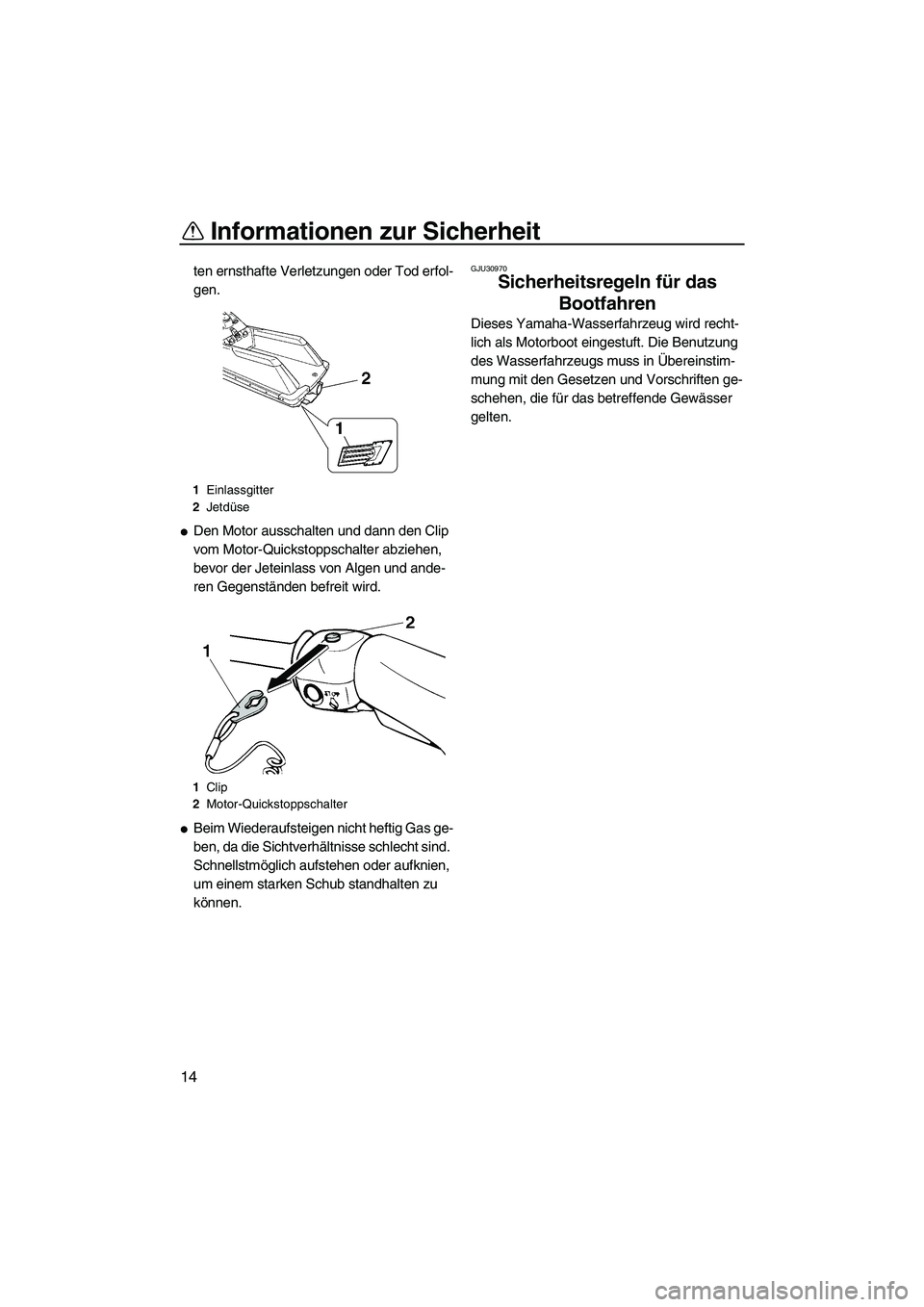

Informationen zur Sicherheit
14
ten ernsthafte Verletzungen oder Tod erfol-
gen.

Den Motor ausschalten und dann den Clip
vom Motor-Quickstoppschalter abziehen,
bevor der Jeteinlass von Algen und ande-
ren Gegenständen befreit wird.

Beim Wiederaufsteigen nicht heftig Gas ge-
ben, da die Sichtverhältnisse schlecht sind.
Schnellstmöglich aufstehen oder aufknien,
um einem starken Schub standhalten zu
können.
GJU30970
Sicherheitsregeln für das
Bootfahren
Dieses Yamaha-Wasserfahrzeug wird recht-
lich als Motorboot eingestuft. Die Benutzung
des Wasserfahrzeugs muss in Übereinstim-
mung mit den Gesetzen und Vorschriften ge-
schehen, die für das betreffende Gewässer
gelten.
1Einlassgitter
2Jetdüse
1Clip
2Motor-Quickstoppschalter
UF2F72G0.book Page 14 Friday, May 29, 2009 9:18 AM

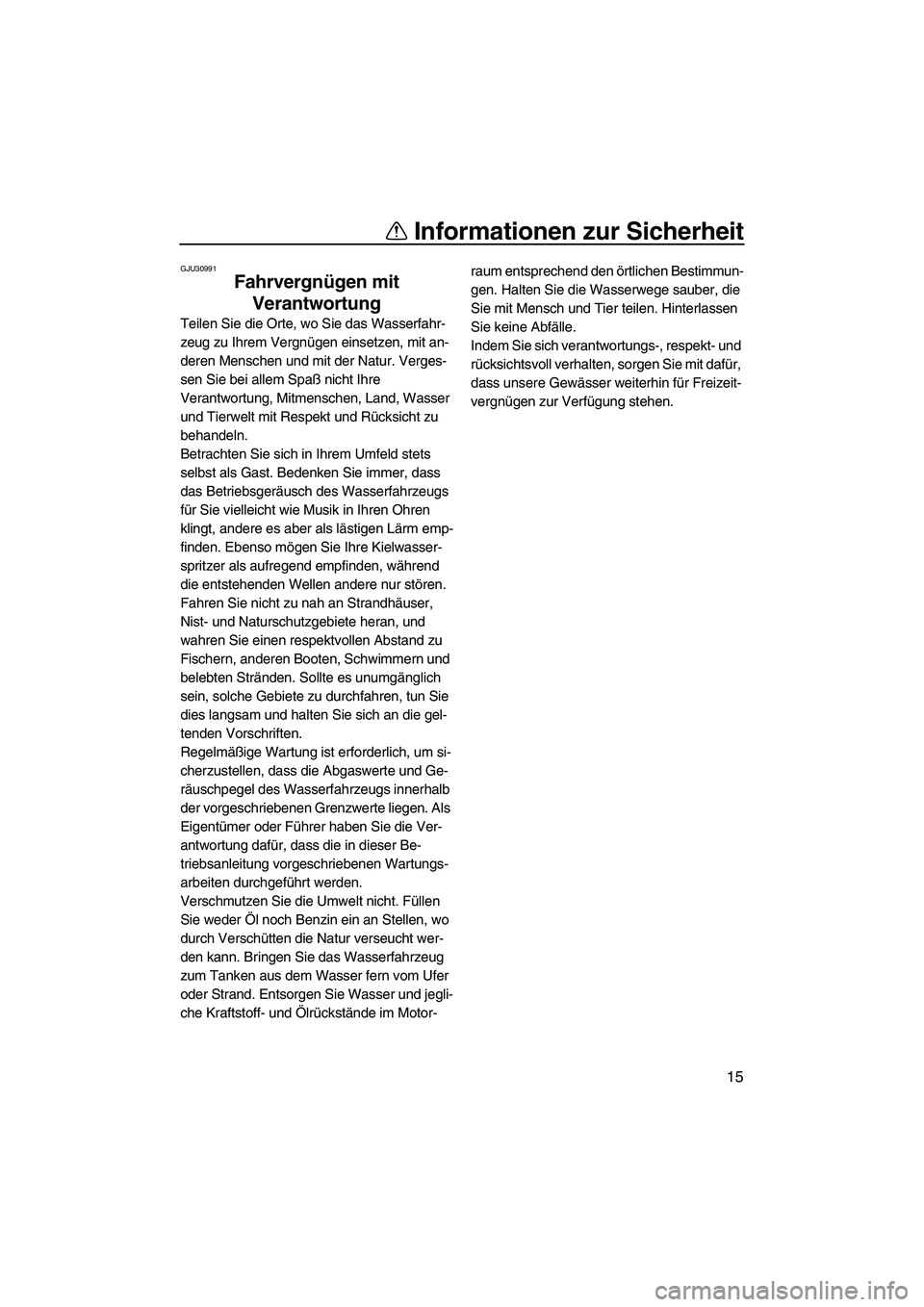

Informationen zur Sicherheit
15
GJU30991
Fahrvergnügen mit
Verantwortung
Teilen Sie die Orte, wo Sie das Wasserfahr-
zeug zu Ihrem Vergnügen einsetzen, mit an-
deren Menschen und mit der Natur. Verges-
sen Sie bei allem Spaß nicht Ihre
Verantwortung, Mitmenschen, Land, Wasser
und Tierwelt mit Respekt und Rücksicht zu
behandeln.
Betrachten Sie sich in Ihrem Umfeld stets
selbst als Gast. Bedenken Sie immer, dass
das Betriebsgeräusch des Wasserfahrzeugs
für Sie vielleicht wie Musik in Ihren Ohren
klingt, andere es aber als lästigen Lärm emp-
finden. Ebenso mögen Sie Ihre Kielwasser-
spritzer als aufregend empfinden, während
die entstehenden Wellen andere nur stören.
Fahren Sie nicht zu nah an Strandhäuser,
Nist- und Naturschutzgebiete heran, und
wahren Sie einen respektvollen Abstand zu
Fischern, anderen Booten, Schwimmern und
belebten Stränden. Sollte es unumgänglich
sein, solche Gebiete zu durchfahren, tun Sie
dies langsam und halten Sie sich an die gel-
tenden Vorschriften.
Regelmäßige Wartung ist erforderlich, um si-
cherzustellen, dass die Abgaswerte und Ge-
räuschpegel des Wasserfahrzeugs innerhalb
der vorgeschriebenen Grenzwerte liegen. Als
Eigentümer oder Führer haben Sie die Ver-
antwortung dafür, dass die in dieser Be-
triebsanleitung vorgeschriebenen Wartungs-
arbeiten durchgeführt werden.
Verschmutzen Sie die Umwelt nicht. Füllen
Sie weder Öl noch Benzin ein an Stellen, wo
durch Verschütten die Natur verseucht wer-
den kann. Bringen Sie das Wasserfahrzeug
zum Tanken aus dem Wasser fern vom Ufer
oder Strand. Entsorgen Sie Wasser und jegli-
che Kraftstoff- und Ölrückstände im Motor-raum entsprechend den örtlichen Bestimmun-
gen. Halten Sie die Wasserwege sauber, die
Sie mit Mensch und Tier teilen. Hinterlassen
Sie keine Abfälle.
Indem Sie sich verantwortungs-, respekt- und
rücksichtsvoll verhalten, sorgen Sie mit dafür,
dass unsere Gewässer weiterhin für Freizeit-
vergnügen zur Verfügung stehen.
UF2F72G0.book Page 15 Friday, May 29, 2009 9:18 AM

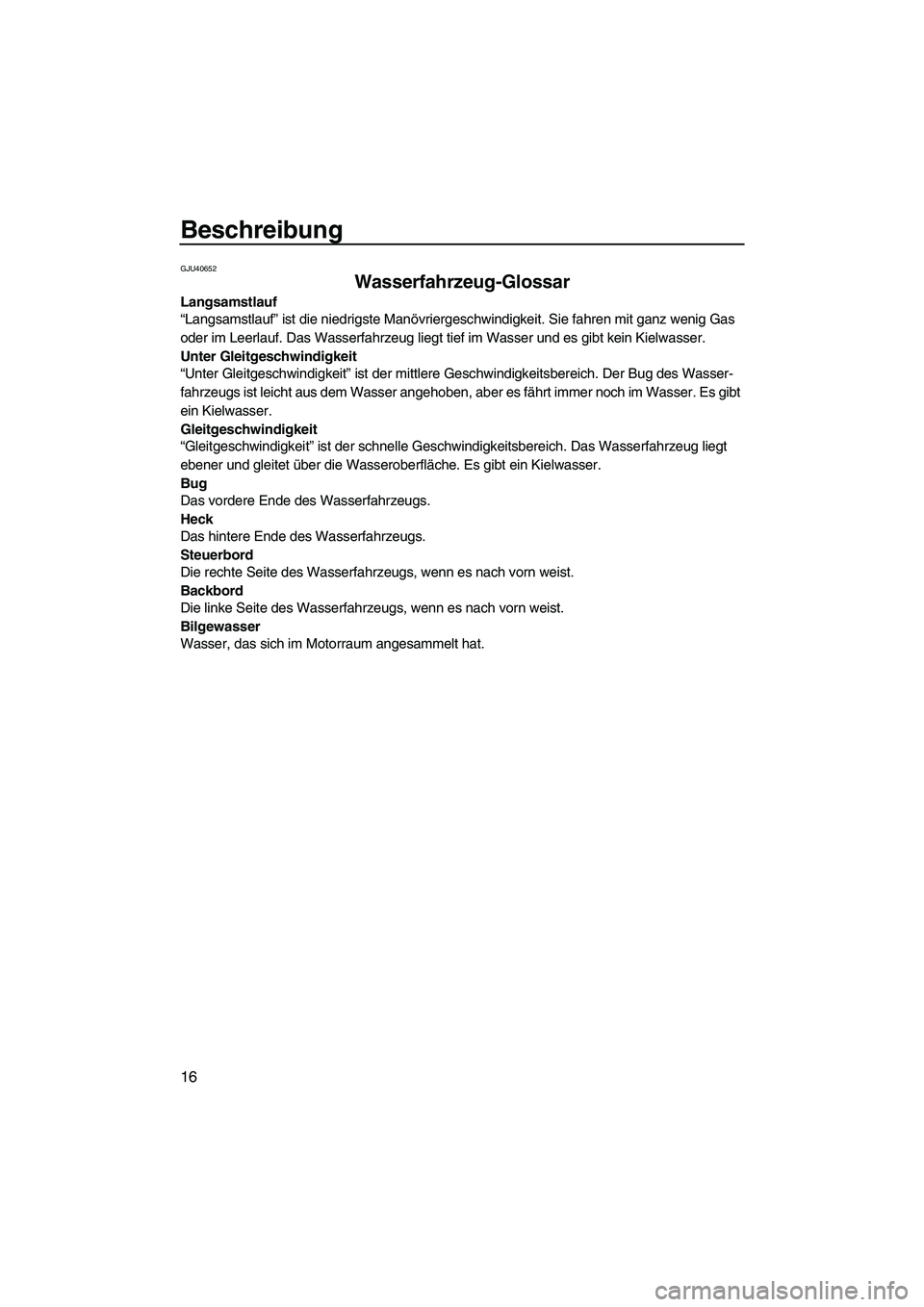

Beschreibung
16
GJU40652
Wasserfahrzeug-Glossar
Langsamstlauf
“Langsamstlauf” ist die niedrigste Manövriergeschwindigkeit. Sie fahren mit ganz wenig Gas
oder im Leerlauf. Das Wasserfahrzeug liegt tief im Wasser und es gibt kein Kielwasser.
Unter Gleitgeschwindigkeit
“Unter Gleitgeschwindigkeit” ist der mittlere Geschwindigkeitsbereich. Der Bug des Wasser-
fahrzeugs ist leicht aus dem Wasser angehoben, aber es fährt immer noch im Wasser. Es gibt
ein Kielwasser.
Gleitgeschwindigkeit
“Gleitgeschwindigkeit” ist der schnelle Geschwindigkeitsbereich. Das Wasserfahrzeug liegt
ebener und gleitet über die Wasseroberfläche. Es gibt ein Kielwasser.
Bug
Das vordere Ende des Wasserfahrzeugs.
Heck
Das hintere Ende des Wasserfahrzeugs.
Steuerbord
Die rechte Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Backbord
Die linke Seite des Wasserfahrzeugs, wenn es nach vorn weist.
Bilgewasser
Wasser, das sich im Motorraum angesammelt hat.
UF2F72G0.book Page 16 Friday, May 29, 2009 9:18 AM

Beschreibung
17
GJU31011

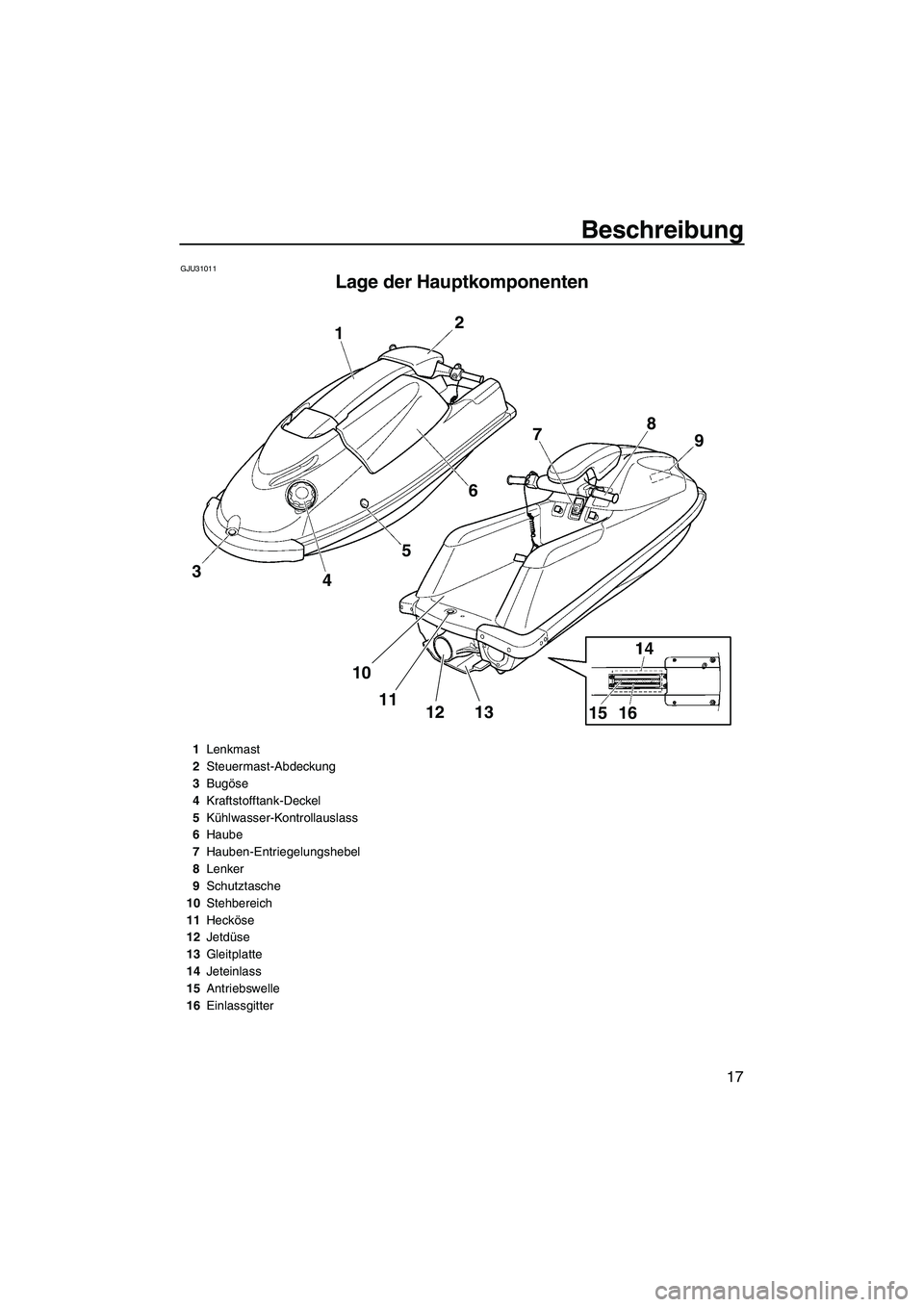

Lage der Hauptkomponenten
2
1
3
45678
9
10
11
12 13
15 16
1Lenkmast
2Steuermast-Abdeckung
3Bugöse
4Kraftstofftank-Deckel
5Kühlwasser-Kontrollauslass
6Haube
7Hauben-Entriegelungshebel
8Lenker
9Schutztasche
10Stehbereich
11Hecköse
12Jetdüse
13Gleitplatte
14Jeteinlass
15Antriebswelle
16Einlassgitter
UF2F72G0.book Page 17 Friday, May 29, 2009 9:18 AM

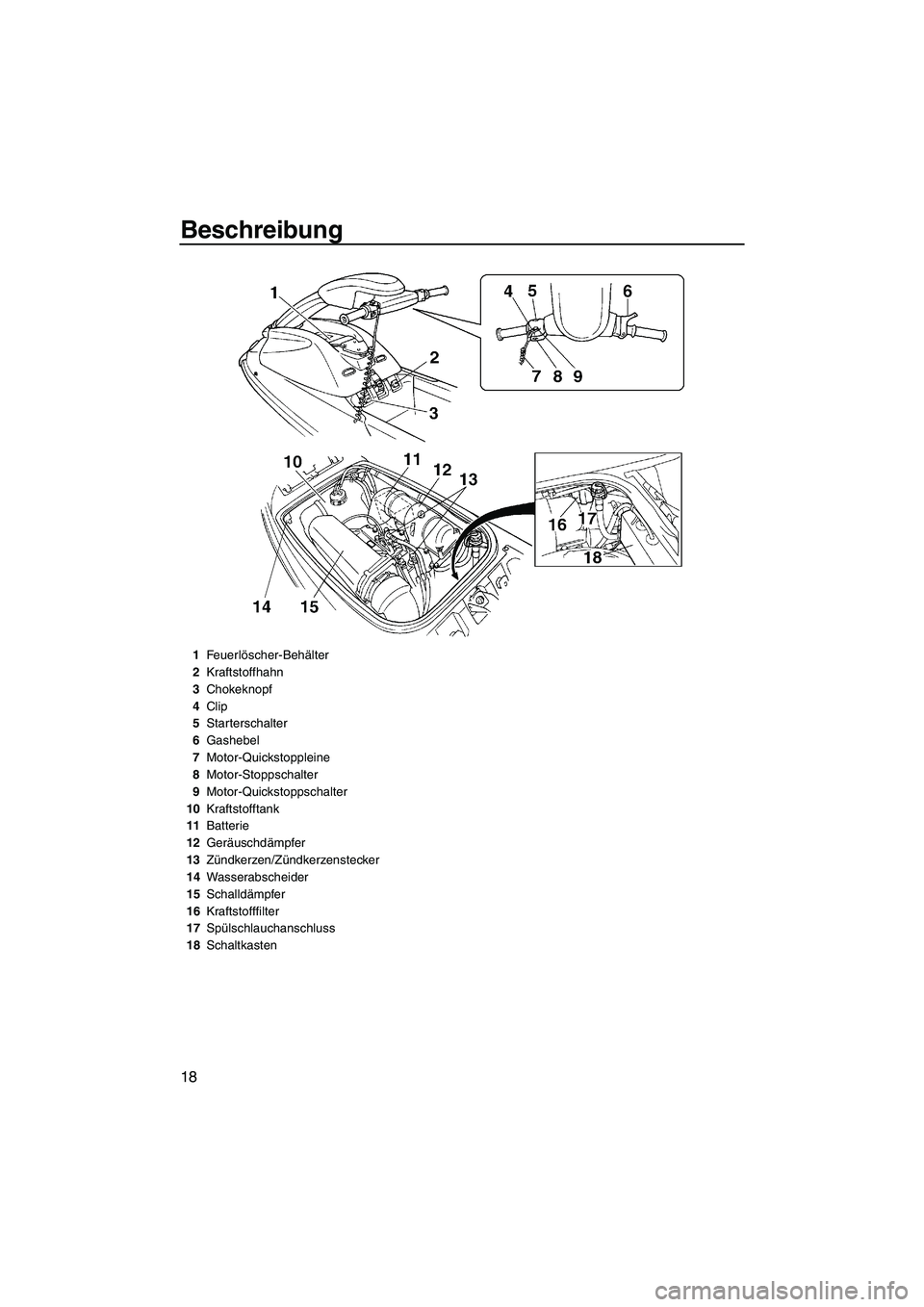

Beschreibung
18
1Feuerlöscher-Behälter
2Kraftstoffhahn
3Chokeknopf
4Clip
5Starterschalter
6Gashebel
7Motor-Quickstoppleine
8Motor-Stoppschalter
9Motor-Quickstoppschalter
10Kraftstofftank
11Batterie
12Geräuschdämpfer
13Zündkerzen/Zündkerzenstecker
14Wasserabscheider
15Schalldämpfer
16Kraftstofffilter
17Spülschlauchanschluss
18Schaltkasten
UF2F72G0.book Page 18 Friday, May 29, 2009 9:18 AM

Bedienung der Steuerungsfunktionen
19
GJU31024

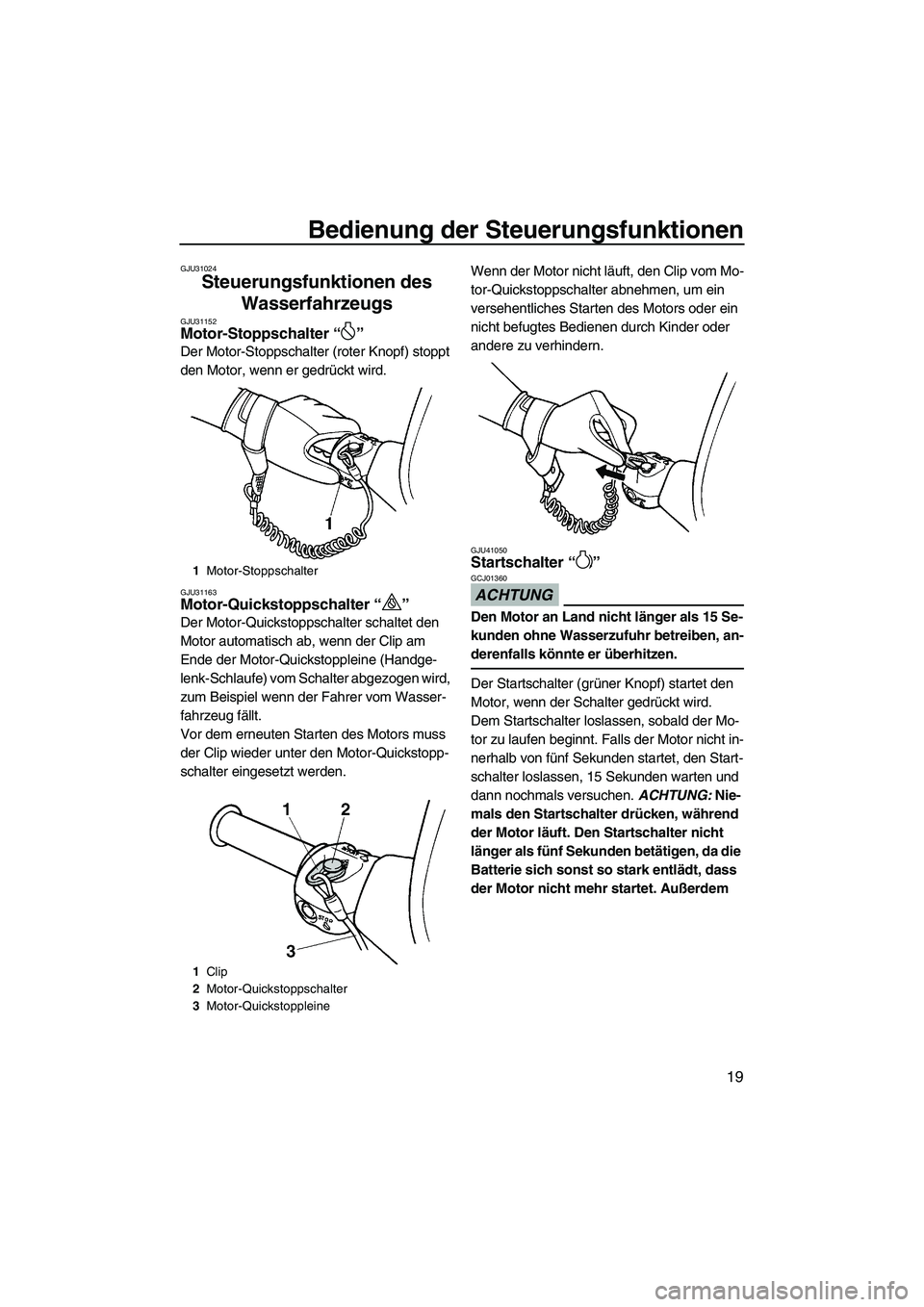

Steuerungsfunktionen des
Wasserfahrzeugs
GJU31152Motor-Stoppschalter“”
Der Motor-Stoppschalter (roter Knopf) stoppt
den Motor, wenn er gedrückt wird.
GJU31163Motor-Quickstoppschalter“”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt.
Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden.Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.
GJU41050Startschalter“”
ACHTUNG
GCJ01360
Den Motor an Land nicht länger als 15 Se-
kunden ohne Wasserzufuhr betreiben, an-
derenfalls könnte er überhitzen.
Der Startschalter (grüner Knopf) startet den
Motor, wenn der Schalter gedrückt wird.
Dem Startschalter loslassen, sobald der Mo-
tor zu laufen beginnt. Falls der Motor nicht in-
nerhalb von fünf Sekunden startet, den Start-
schalter loslassen, 15 Sekunden warten und
dann nochmals versuchen. ACHTUNG: Nie-
mals den Startschalter drücken, während
der Motor läuft. Den Startschalter nicht
länger als fünf Sekunden betätigen, da die
Batterie sich sonst so stark entlädt, dass
der Motor nicht mehr startet. Außerdem
1Motor-Stoppschalter
1Clip
2Motor-Quickstoppschalter
3Motor-Quickstoppleine
UF2F72G0.book Page 19 Friday, May 29, 2009 9:18 AM

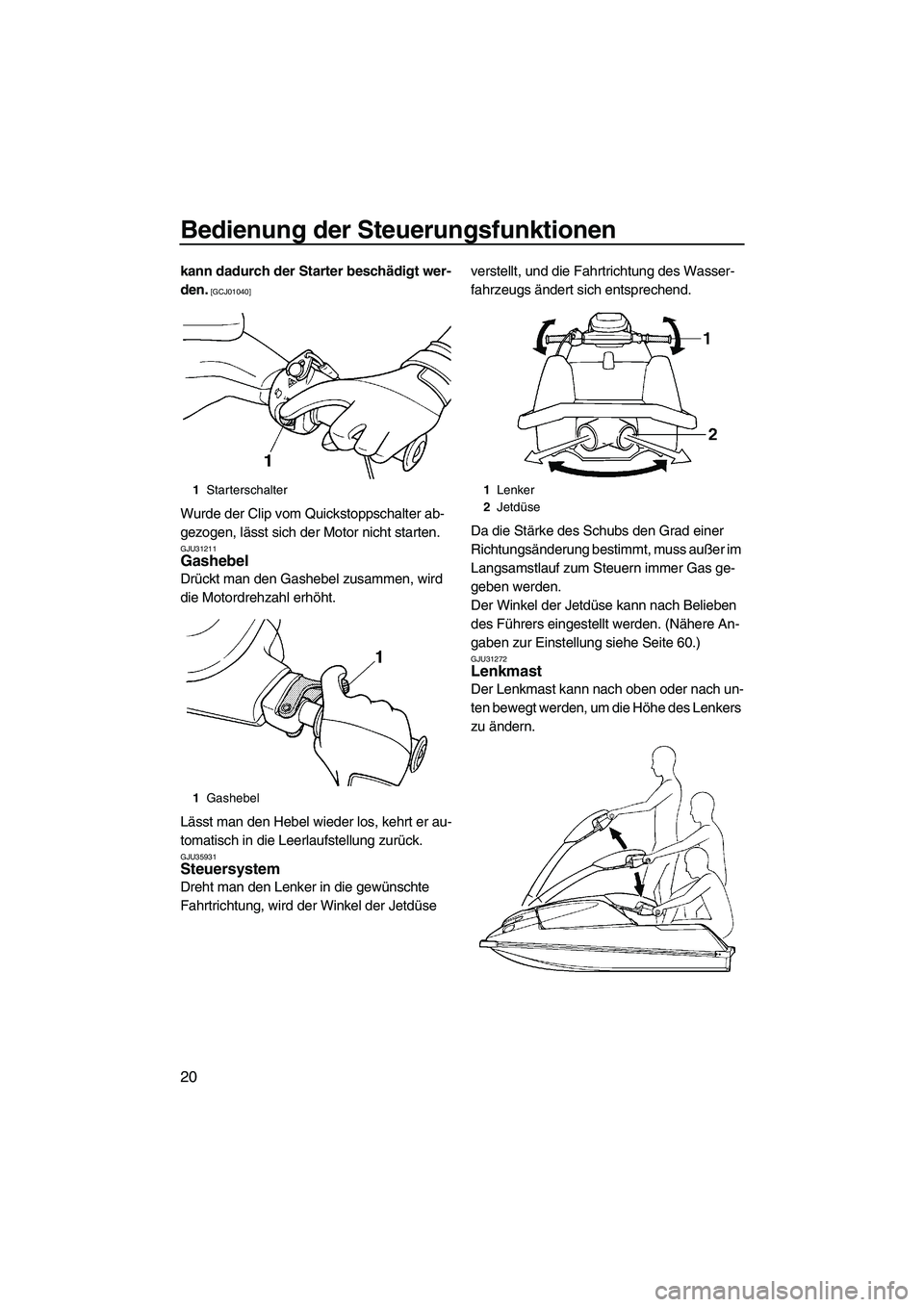

Bedienung der Steuerungsfunktionen
20
kann dadurch der Starter beschädigt wer-
den.
[GCJ01040]
Wurde der Clip vom Quickstoppschalter ab-
gezogen, lässt sich der Motor nicht starten.
GJU31211Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.
GJU35931Steuersystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse verstellt, und die Fahrtrichtung des Wasser-
fahrzeugs ändert sich entsprechend.
Da die Stärke des Schubs den Grad einer
Richtungsänderung bestimmt, muss außer im
Langsamstlauf zum Steuern immer Gas ge-
geben werden.
Der Winkel der Jetdüse kann nach Belieben
des Führers eingestellt werden. (Nähere An-
gaben zur Einstellung siehe Seite 60.)
GJU31272Lenkmast
Der Lenkmast kann nach oben oder nach un-
ten bewegt werden, um die Höhe des Lenkers
zu ändern.
1Starterschalter
1Gashebel1Lenker
2Jetdüse
UF2F72G0.book Page 20 Friday, May 29, 2009 9:18 AM

Bedienung der Steuerungsfunktionen
21

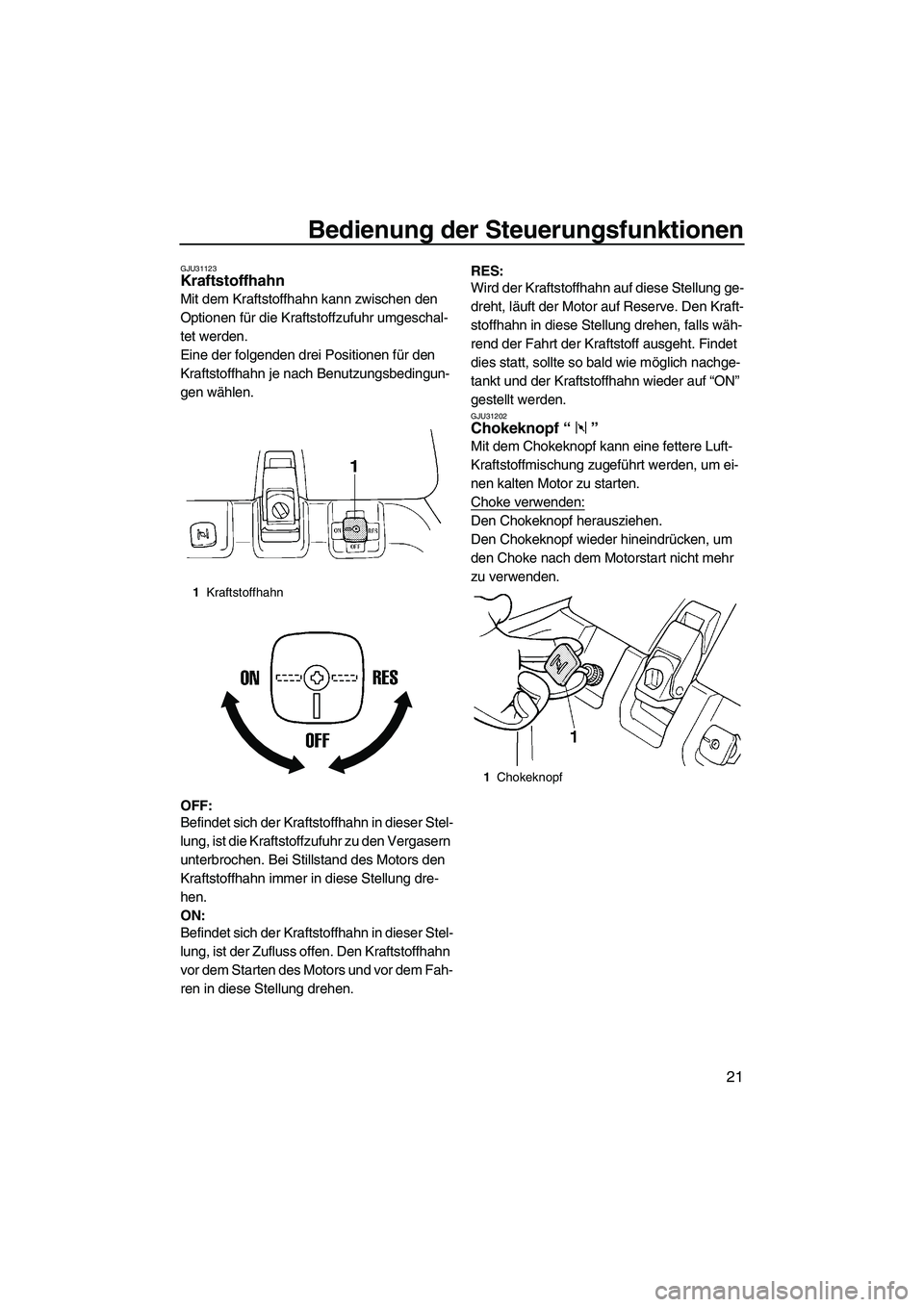

GJU31123Kraftstoffhahn
Mit dem Kraftstoffhahn kann zwischen den
Optionen für die Kraftstoffzufuhr umgeschal-
tet werden.
Eine der folgenden drei Positionen für den
Kraftstoffhahn je nach Benutzungsbedingun-
gen wählen.
OFF:
Befindet sich der Kraftstoffhahn in dieser Stel-
lung, ist die Kraftstoffzufuhr zu den Vergasern
unterbrochen. Bei Stillstand des Motors den
Kraftstoffhahn immer in diese Stellung dre-
hen.
ON:
Befindet sich der Kraftstoffhahn in dieser Stel-
lung, ist der Zufluss offen. Den Kraftstoffhahn
vor dem Starten des Motors und vor dem Fah-
ren in diese Stellung drehen.RES:
Wird der Kraftstoffhahn auf diese Stellung ge-
dreht, läuft der Motor auf Reserve. Den Kraft-
stoffhahn in diese Stellung drehen, falls wäh-
rend der Fahrt der Kraftstoff ausgeht. Findet
dies statt, sollte so bald wie möglich nachge-
tankt und der Kraftstoffhahn wieder auf “ON”
gestellt werden.
GJU31202Chokeknopf“”
Mit dem Chokeknopf kann eine fettere Luft-
Kraftstoffmischung zugeführt werden, um ei-
nen kalten Motor zu starten.
Choke verwenden:
Den Chokeknopf herausziehen.
Den Chokeknopf wieder hineindrücken, um
den Choke nach dem Motorstart nicht mehr
zu verwenden.
1Kraftstoffhahn
1Chokeknopf
UF2F72G0.book Page 21 Friday, May 29, 2009 9:18 AM

Bedienung der Steuerungsfunktionen
22

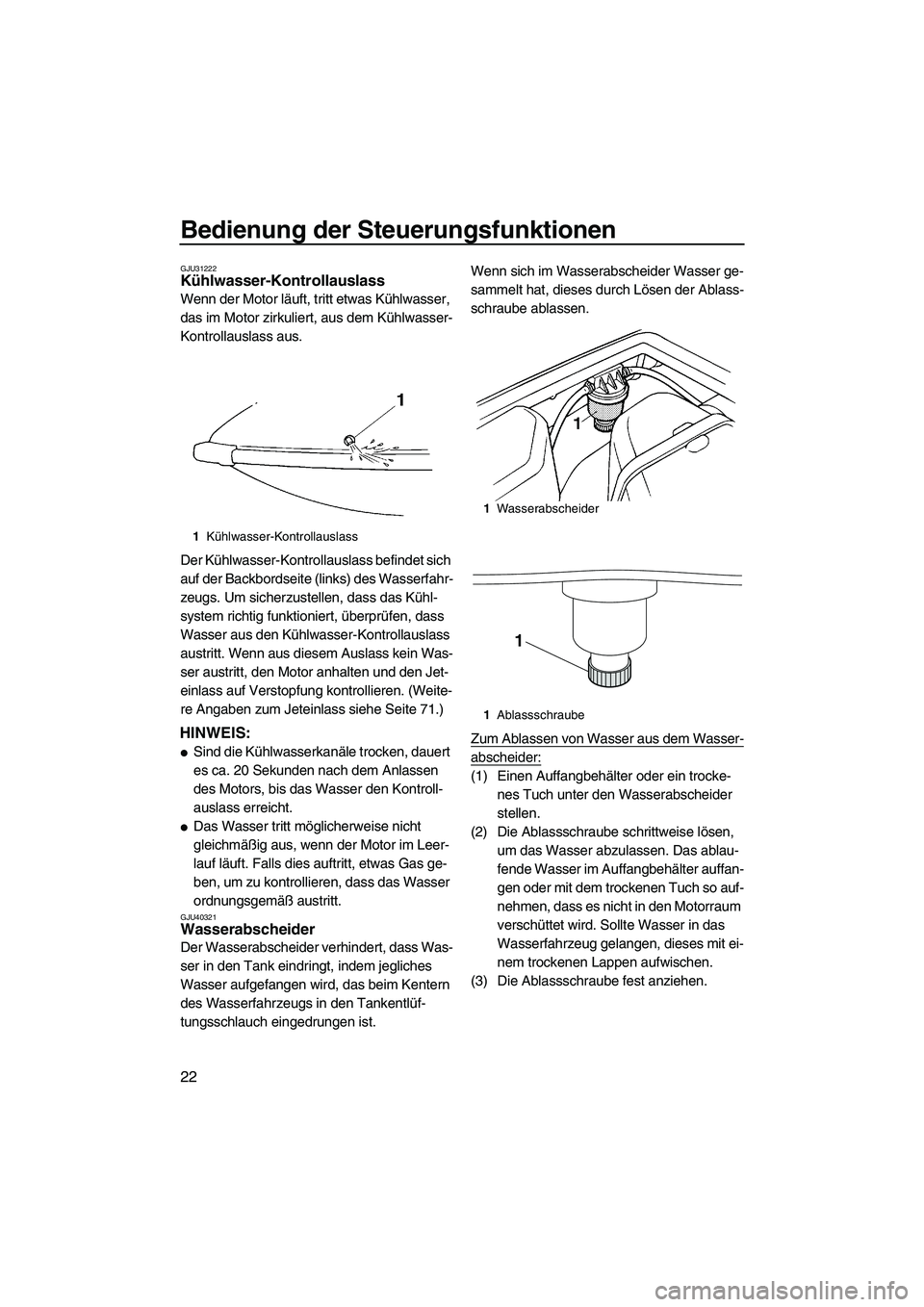

GJU31222Kühlwasser-Kontrollauslass
Wenn der Motor läuft, tritt etwas Kühlwasser,
das im Motor zirkuliert, aus dem Kühlwasser-
Kontrollauslass aus.
Der Kühlwasser-Kontrollauslass befindet sich
auf der Backbordseite (links) des Wasserfahr-
zeugs. Um sicherzustellen, dass das Kühl-
system richtig funktioniert, überprüfen, dass
Wasser aus den Kühlwasser-Kontrollauslass
austritt. Wenn aus diesem Auslass kein Was-
ser austritt, den Motor anhalten und den Jet-
einlass auf Verstopfung kontrollieren. (Weite-
re Angaben zum Jeteinlass siehe Seite 71.)
HINWEIS:

Sind die Kühlwasserkanäle trocken, dauert
es ca. 20 Sekunden nach dem Anlassen
des Motors, bis das Wasser den Kontroll-
auslass erreicht.

Das Wasser tritt möglicherweise nicht
gleichmäßig aus, wenn der Motor im Leer-
lauf läuft. Falls dies auftritt, etwas Gas ge-
ben, um zu kontrollieren, dass das Wasser
ordnungsgemäß austritt.
GJU40321Wasserabscheider
Der Wasserabscheider verhindert, dass Was-
ser in den Tank eindringt, indem jegliches
Wasser aufgefangen wird, das beim Kentern
des Wasserfahrzeugs in den Tankentlüf-
tungsschlauch eingedrungen ist.Wenn sich im Wasserabscheider Wasser ge-
sammelt hat, dieses durch Lösen der Ablass-
schraube ablassen.
Zum Ablassen von Wasser aus dem Wasser-
abscheider:
(1) Einen Auffangbehälter oder ein trocke-
nes Tuch unter den Wasserabscheider
stellen.
(2) Die Ablassschraube schrittweise lösen,
um das Wasser abzulassen. Das ablau-
fende Wasser im Auffangbehälter auffan-
gen oder mit dem trockenen Tuch so auf-
nehmen, dass es nicht in den Motorraum
verschüttet wird. Sollte Wasser in das
Wasserfahrzeug gelangen, dieses mit ei-
nem trockenen Lappen aufwischen.
(3) Die Ablassschraube fest anziehen.
1Kühlwasser-Kontrollauslass
1Wasserabscheider
1Ablassschraube
1
UF2F72G0.book Page 22 Friday, May 29, 2009 9:18 AM
