YAMAHA SUPERJET 2010 Manual de utilização (in Portuguese)

Ler atentamente este manual
antes de operar este veículo
aquático.
MANUAL DO
PROPRIETÁRIO/OPERADOR
2010 WaveRunner
SuperJet
F2F-28199-72-P0
UF2F72P0.book Page 1 Tuesday, May 26, 2009 3:01 PM

AVISO IMPORTANTE

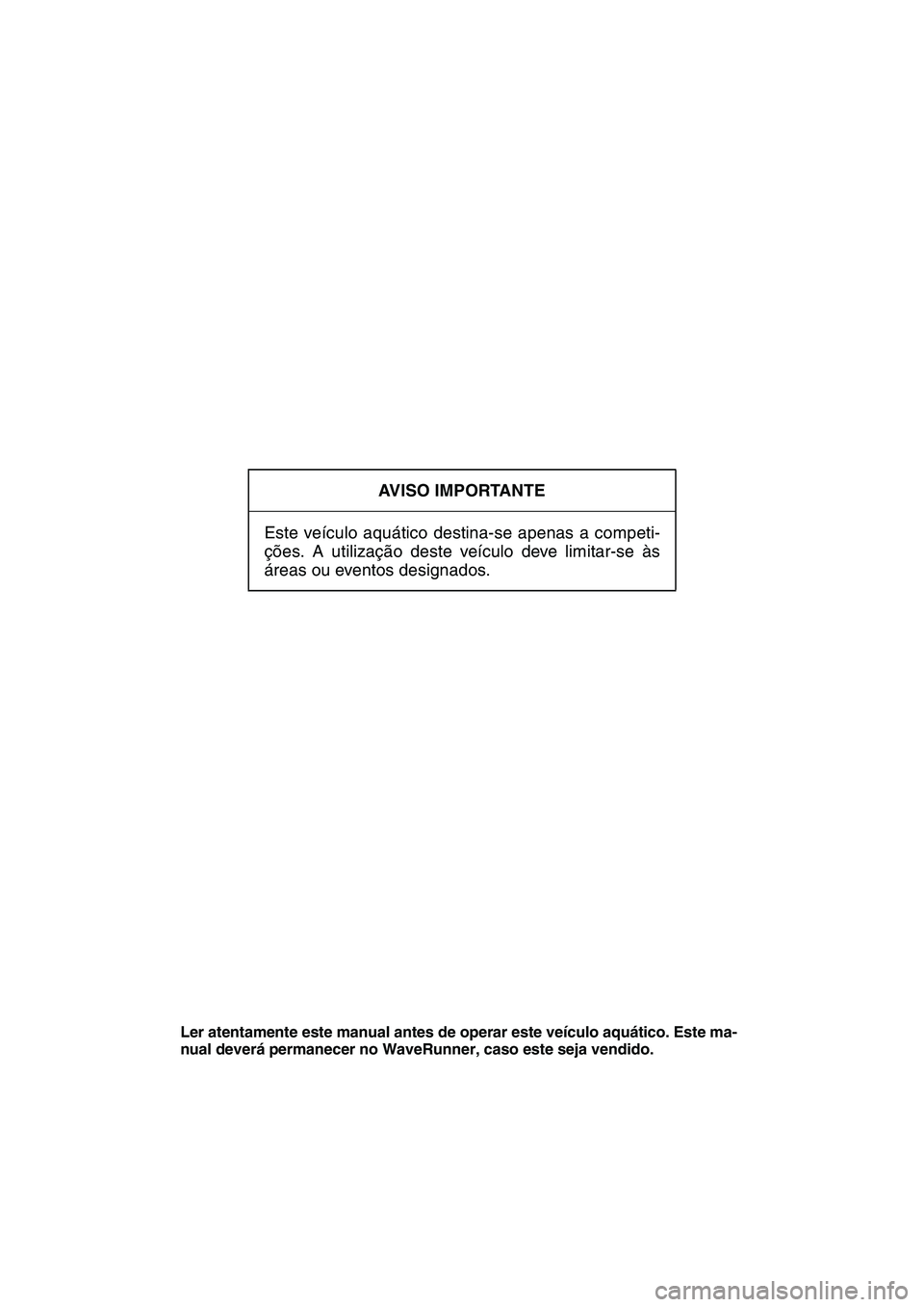

Este veículo aquático destina-se apenas a competi-
ções. A utilização deste veículo deve limitar-se às
áreas ou eventos designados.
Ler atentamente este manual antes de operar este veículo aquático. Este ma-
nual deverá permanecer no WaveRunner, caso este seja vendido.
UF2F72P0.book Page 1 Tuesday, May 26, 2009 3:01 PM

Informações importantes
PJU30083
JP 19 E 01 0 00 H YAM –
Identificação do produto:
Produto: Veículo aquático
Marca: YAMAHA
Modelo/Nome comercial: SJ700B-J / SuperJet
Especificações do modelo:
Comprimento: 2.24 (metros)
Largura: 0.68 (metros)
Fabrico do motor: 6BA
Tipo de motor: gasolina
Potência: 48.5 (kW)
Material de fabrico: Casco: SMC, Convés: HLU
N.º máx. de pessoas: 1
CIN inicial deste modelo:
Fabricante:YAMAHA MOTOR CO., LTD.
2500 Shingai, Iwata
Shizuoka, 438-8501
Japão
Representante na UE:YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101
Schiphol-Rijk, 1119 NC
Países Baixos

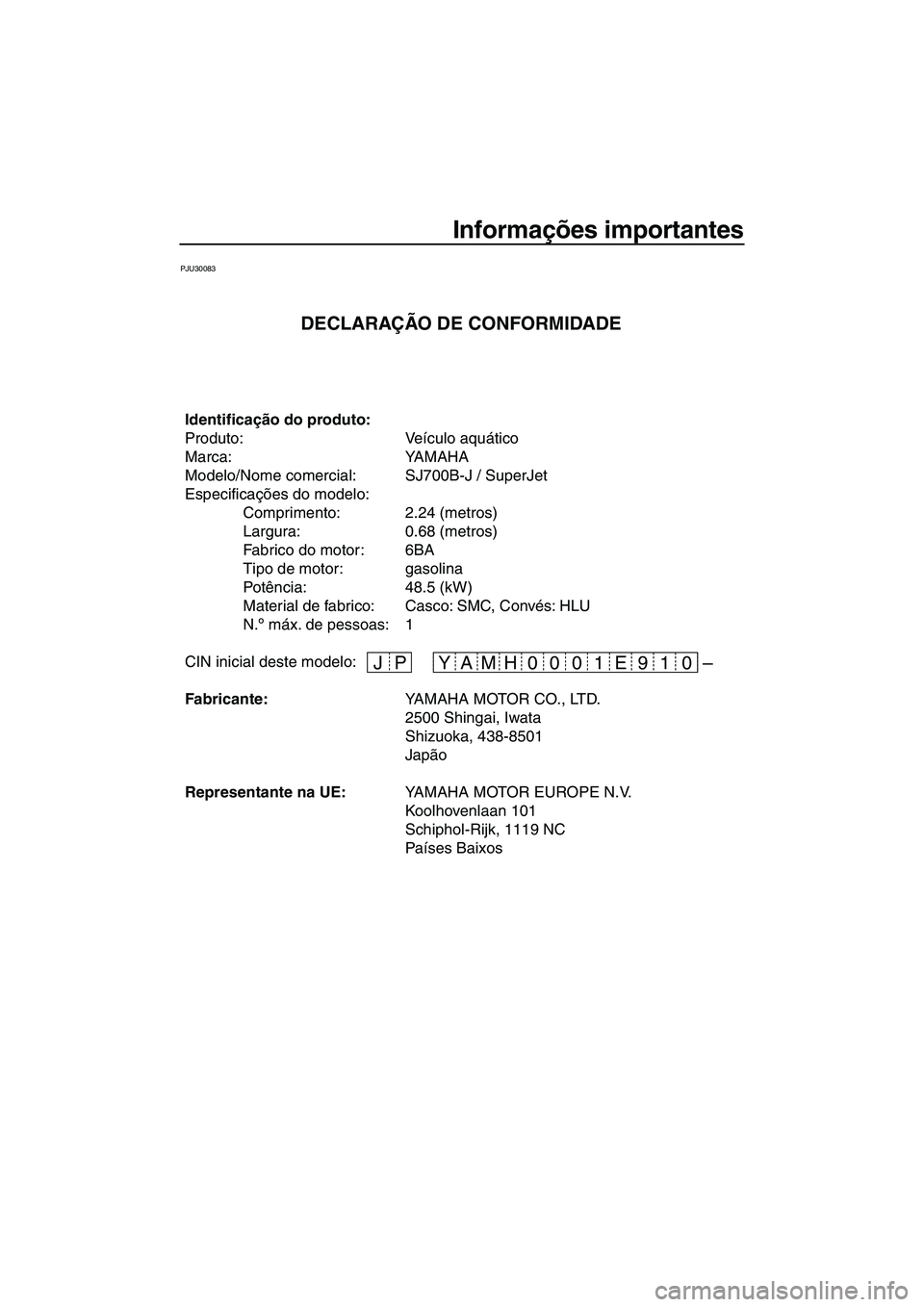

DECLARAÇÃO DE CONFORMIDADE
UF2F72P0.book Page 1 Tuesday, May 26, 2009 3:01 PM

Informações importantes

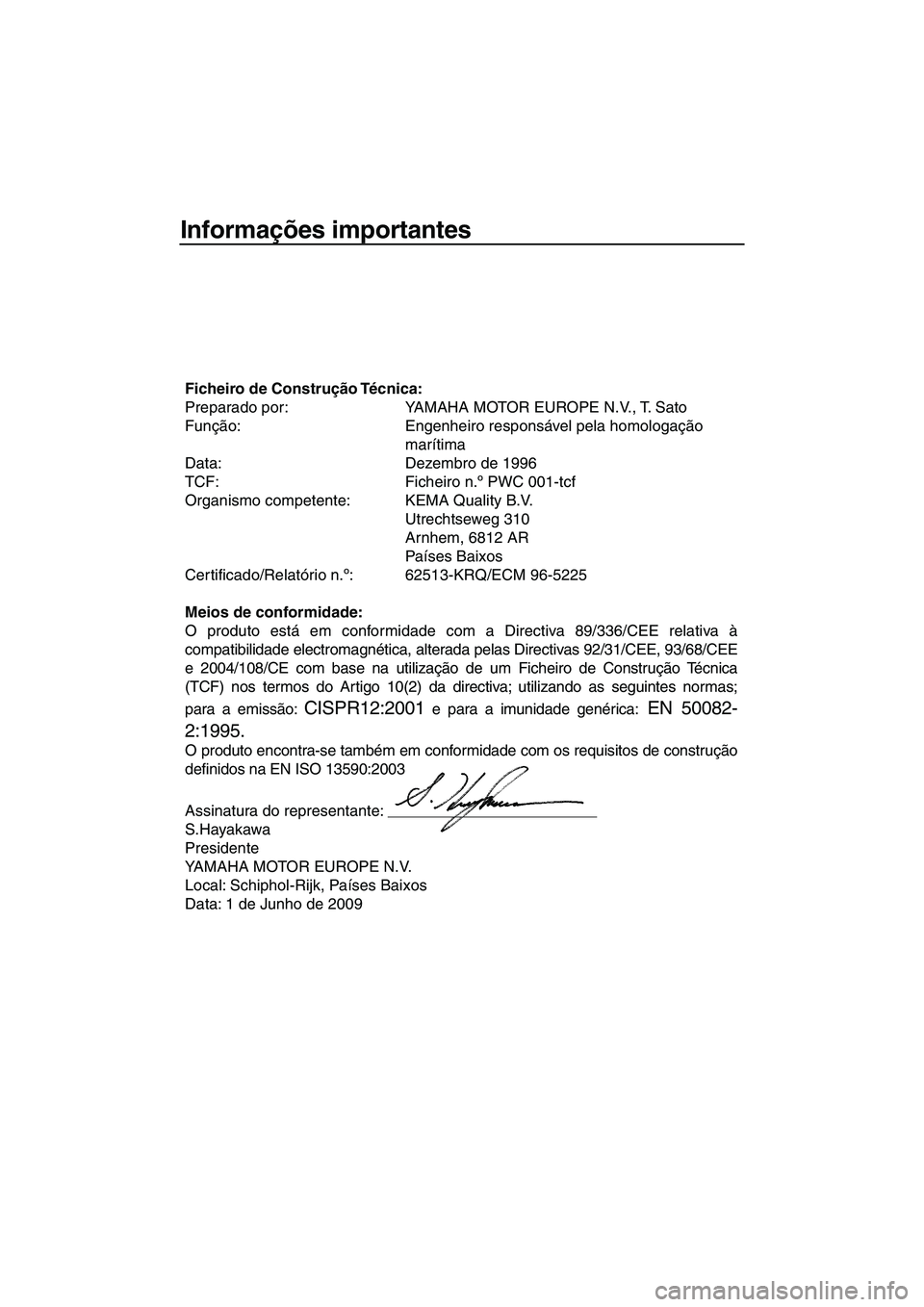

Ficheiro de Construção Técnica:
Preparado por: YAMAHA MOTOR EUROPE N.V., T. Sato
Função: Engenheiro responsável pela homologação
marítima
Data: Dezembro de 1996
TCF: Ficheiro n.º PWC 001-tcf
Organismo competente: KEMA Quality B.V.
Utrechtseweg 310
Arnhem, 6812 AR
Países Baixos
Certificado/Relatório n.º: 62513-KRQ/ECM 96-5225
Meios de conformidade:
O produto está em conformidade com a Directiva 89/336/CEE relativa à
compatibilidade electromagnética, alterada pelas Directivas 92/31/CEE, 93/68/CEE
e 2004/108/CE com base na utilização de um Ficheiro de Construção Técnica
(TCF) nos termos do Artigo 10(2) da directiva; utilizando as seguintes normas;
para a emissão:
CISPR12:2001 e para a imunidade genérica: EN 50082-
2:1995.
O produto encontra-se também em conformidade com os requisitos de construção
definidos na EN ISO 13590:2003
Assinatura do representante:
S.Hayakawa
Presidente
YAMAHA MOTOR EUROPE N.V.
Local: Schiphol-Rijk, Países Baixos
Data: 1 de Junho de 2009
UF2F72P0.book Page 2 Tuesday, May 26, 2009 3:01 PM

Informações importantes
PJU30192
Estimado proprietário/operador
Obrigado por ter optado por um veículo aquá-
tico Yamaha.
Este manual do proprietário/operador contém
informações necessárias para uma utiliza-
ção, manutenção e conservação adequadas
do veículo. Em caso de dúvidas sobre a ope-
ração ou manutenção do seu veículo, consul-
tar um Concessionário Yamaha.
Este manual não constitui um curso sobre se-
gurança na navegação ou náutica. Se este for
o seu primeiro veículo aquático ou caso este-
ja a mudar para um tipo de veículo com o qual
não está familiarizado, para seu próprio con-
forto e segurança, assegure-se de que obtém
formação ou prática adequada antes de utili-
zar o veículo sozinho. Além disso, qualquer
Concessionário Yamaha ou organismo náuti-
co terá o prazer de lhe recomendar escolas
náuticas locais ou instrutores competentes.
Neste manual, as informações de importân-
cia particular são indicadas das seguintes
maneiras:
Este é o símbolo de alerta de segurança.
Serve para alertá-lo de potenciais perigos de
ferimentos. Obedeça a todas as mensagens
de segurança assinaladas por este símbolo
para evitar possíveis ferimentos ou mesmo a
morte.
AV I S O
PWJ00071
Um AVISO indica uma situação perigosa
que, caso não seja evitada, pode resultar
em morte ou em ferimentos graves.
ADVERTÊNCIA
PCJ00091
Uma indicação de ADVERTÊNCIA assina-
la precauções especiais que devem ser to-madas para evitar danificar o veículo
aquático ou outros bens.
OBSERVAÇÃO:
As mensagens OBSERVAÇÃO indicam infor-
mações importantes, destinadas a esclarecer
ou facilitar os procedimentos.
UF2F72P0.book Page 3 Tuesday, May 26, 2009 3:01 PM

Informações importantes
PJU40410

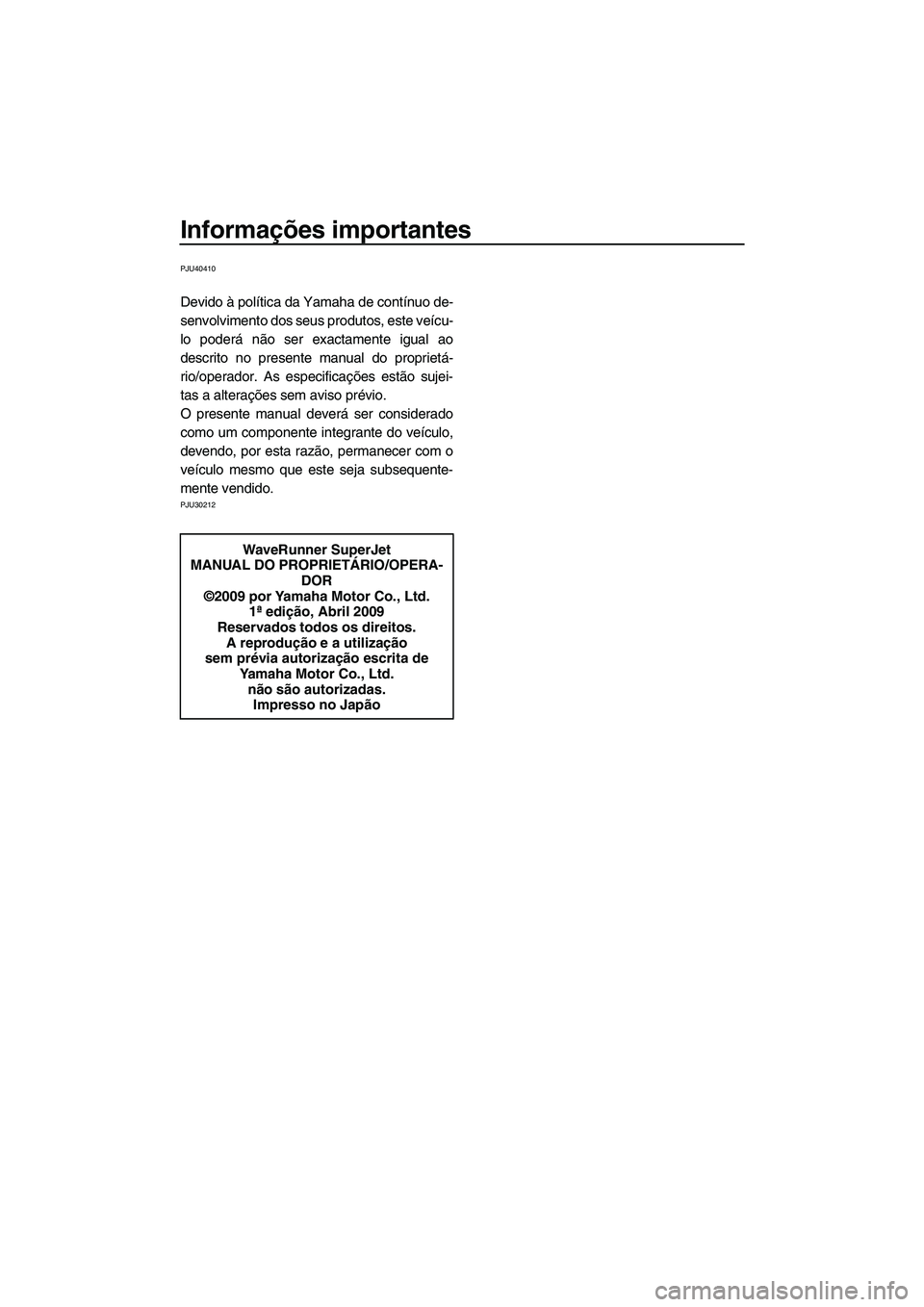

Devido à política da Yamaha de contínuo de-
senvolvimento dos seus produtos, este veícu-
lo poderá não ser exactamente igual ao
descrito no presente manual do proprietá-
rio/operador. As especificações estão sujei-
tas a alterações sem aviso prévio.
O presente manual deverá ser considerado
como um componente integrante do veículo,
devendo, por esta razão, permanecer com o
veículo mesmo que este seja subsequente-
mente vendido.
PJU30212
WaveRunner SuperJet
MANUAL DO PROPRIETÁRIO/OPERA-
DOR
©2009 por Yamaha Motor Co., Ltd.
1ª edição, Abril 2009
Reservados todos os direitos.
A reprodução e a utilização
sem prévia autorização escrita de
Yamaha Motor Co., Ltd.
não são autorizadas.
Impresso no Japão
UF2F72P0.book Page 4 Tuesday, May 26, 2009 3:01 PM

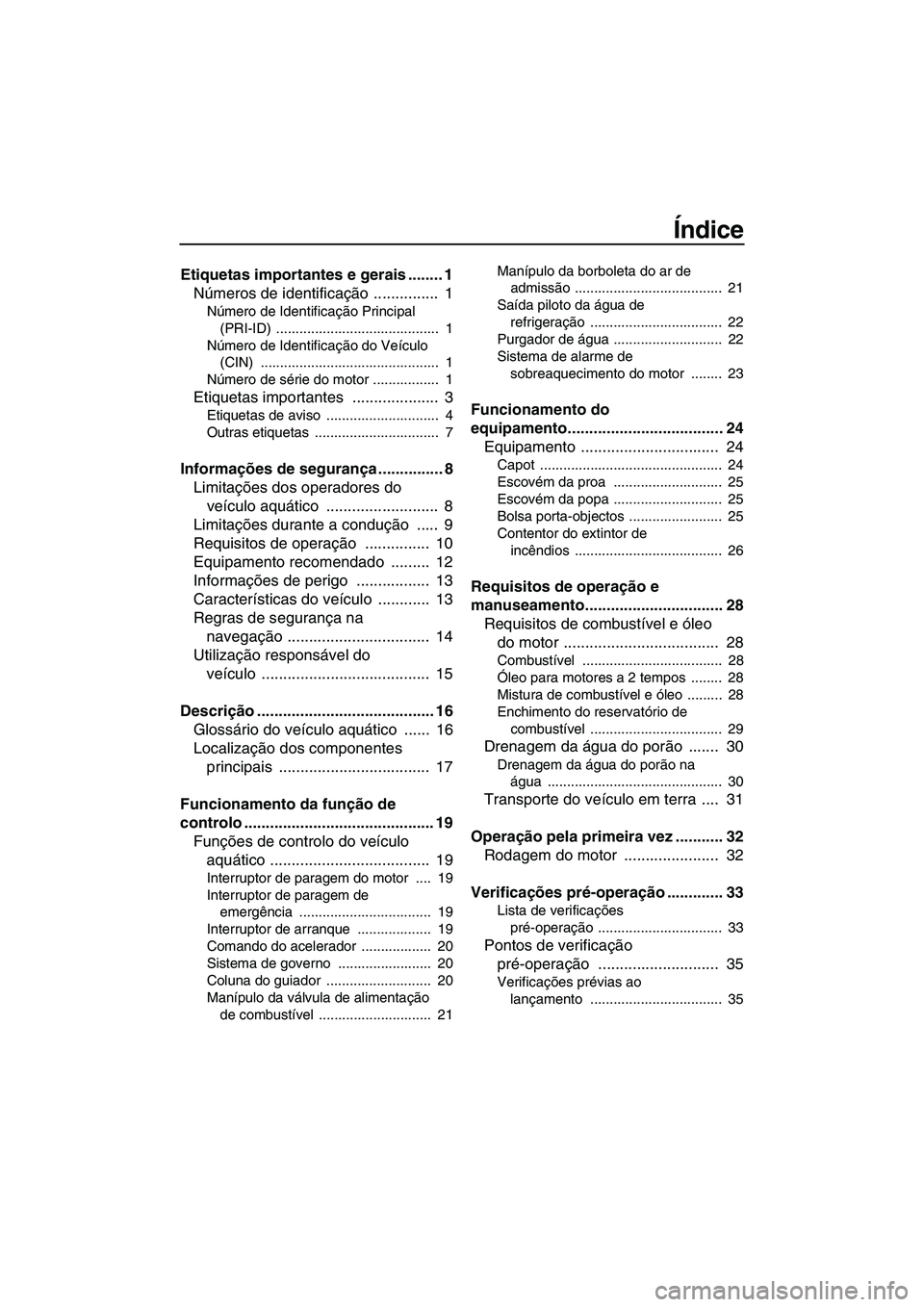

Índice
Etiquetas importantes e gerais ........ 1
Números de identificação ............... 1
Número de Identificação Principal
(PRI-ID) .......................................... 1
Número de Identificação do Veículo
(CIN) .............................................. 1
Número de série do motor ................. 1
Etiquetas importantes .................... 3
Etiquetas de aviso ............................. 4
Outras etiquetas ................................ 7
Informações de segurança ............... 8
Limitações dos operadores do
veículo aquático .......................... 8
Limitações durante a condução ..... 9
Requisitos de operação ............... 10
Equipamento recomendado ......... 12
Informações de perigo ................. 13
Características do veículo ............ 13
Regras de segurança na
navegação ................................. 14
Utilização responsável do
veículo ....................................... 15
Descrição ......................................... 16
Glossário do veículo aquático ...... 16
Localização dos componentes
principais ................................... 17
Funcionamento da função de
controlo ............................................ 19
Funções de controlo do veículo
aquático ..................................... 19
Interruptor de paragem do motor .... 19
Interruptor de paragem de
emergência .................................. 19
Interruptor de arranque ................... 19
Comando do acelerador .................. 20
Sistema de governo ........................ 20
Coluna do guiador ........................... 20
Manípulo da válvula de alimentação
de combustível ............................. 21Manípulo da borboleta do ar de
admissão ...................................... 21
Saída piloto da água de
refrigeração .................................. 22
Purgador de água ............................ 22
Sistema de alarme de
sobreaquecimento do motor ........ 23
Funcionamento do
equipamento.................................... 24
Equipamento ................................ 24
Capot ............................................... 24
Escovém da proa ............................ 25
Escovém da popa ............................ 25
Bolsa porta-objectos ........................ 25
Contentor do extintor de
incêndios ...................................... 26
Requisitos de operação e
manuseamento................................ 28
Requisitos de combustível e óleo
do motor .................................... 28
Combustível .................................... 28
Óleo para motores a 2 tempos ........ 28
Mistura de combustível e óleo ......... 28
Enchimento do reservatório de
combustível .................................. 29
Drenagem da água do porão ....... 30
Drenagem da água do porão na
água ............................................. 30
Transporte do veículo em terra .... 31
Operação pela primeira vez ........... 32
Rodagem do motor ...................... 32
Verificações pré-operação ............. 33
Lista de verificações
pré-operação ................................ 33
Pontos de verificação
pré-operação ............................ 35
Verificações prévias ao
lançamento .................................. 35
UF2F72P0.book Page 1 Tuesday, May 26, 2009 3:01 PM

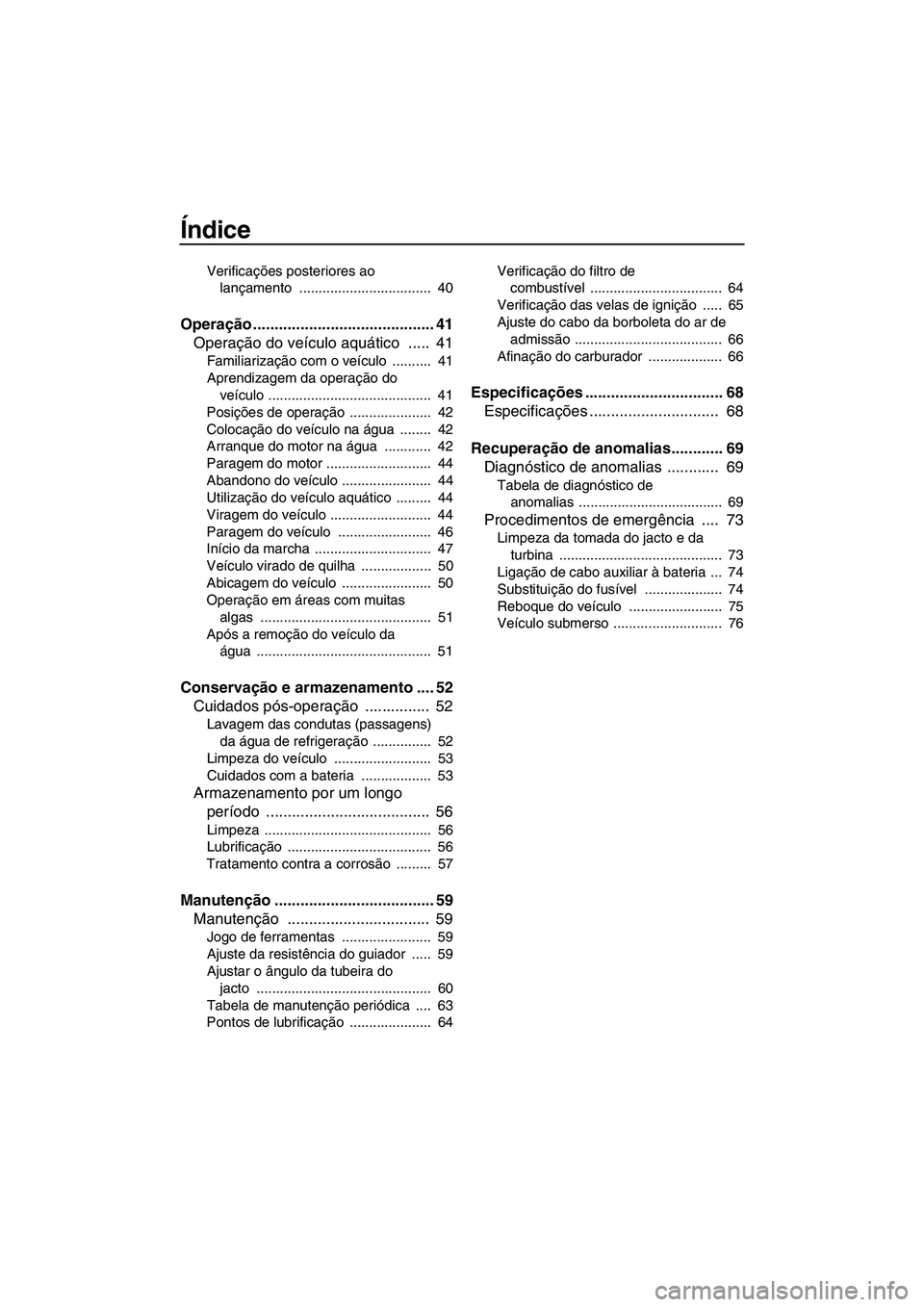

Índice
Verificações posteriores ao
lançamento .................................. 40
Operação .......................................... 41
Operação do veículo aquático ..... 41
Familiarização com o veículo .......... 41
Aprendizagem da operação do
veículo .......................................... 41
Posições de operação ..................... 42
Colocação do veículo na água ........ 42
Arranque do motor na água ............ 42
Paragem do motor ........................... 44
Abandono do veículo ....................... 44
Utilização do veículo aquático ......... 44
Viragem do veículo .......................... 44
Paragem do veículo ........................ 46
Início da marcha .............................. 47
Veículo virado de quilha .................. 50
Abicagem do veículo ....................... 50
Operação em áreas com muitas
algas ............................................ 51
Após a remoção do veículo da
água ............................................. 51
Conservação e armazenamento .... 52
Cuidados pós-operação ............... 52
Lavagem das condutas (passagens)
da água de refrigeração ............... 52
Limpeza do veículo ......................... 53
Cuidados com a bateria .................. 53
Armazenamento por um longo
período ...................................... 56
Limpeza ........................................... 56
Lubrificação ..................................... 56
Tratamento contra a corrosão ......... 57
Manutenção ..................................... 59
Manutenção ................................. 59
Jogo de ferramentas ....................... 59
Ajuste da resistência do guiador ..... 59
Ajustar o ângulo da tubeira do
jacto ............................................. 60
Tabela de manutenção periódica .... 63
Pontos de lubrificação ..................... 64Verificação do filtro de
combustível .................................. 64
Verificação das velas de ignição ..... 65
Ajuste do cabo da borboleta do ar de
admissão ...................................... 66
Afinação do carburador ................... 66
Especificações ................................ 68
Especificações .............................. 68
Recuperação de anomalias............ 69
Diagnóstico de anomalias ............ 69
Tabela de diagnóstico de
anomalias ..................................... 69
Procedimentos de emergência .... 73
Limpeza da tomada do jacto e da
turbina .......................................... 73
Ligação de cabo auxiliar à bateria ... 74
Substituição do fusível .................... 74
Reboque do veículo ........................ 75
Veículo submerso ............................ 76
UF2F72P0.book Page 2 Tuesday, May 26, 2009 3:01 PM

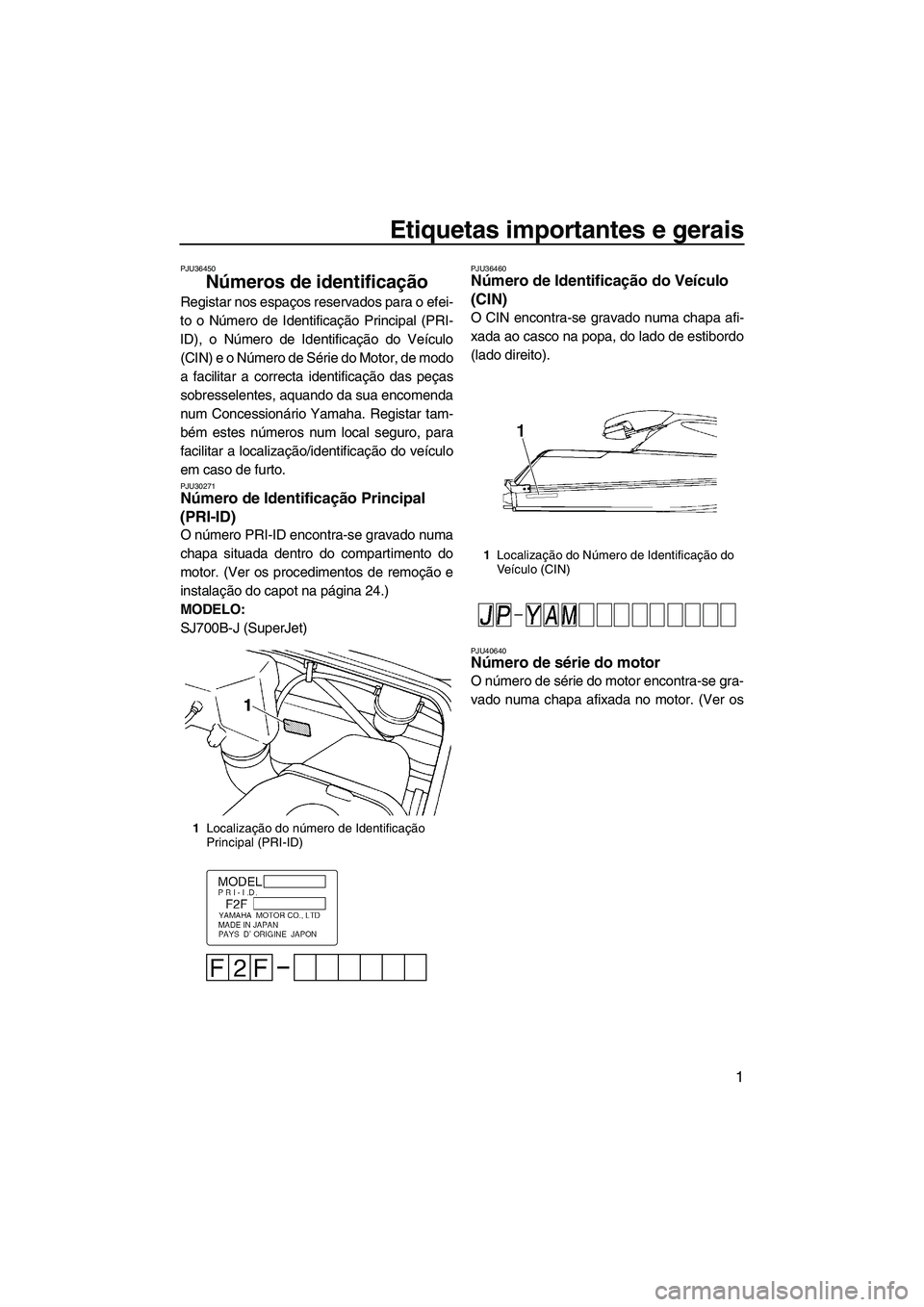

Etiquetas importantes e gerais
1
PJU36450
Números de identificação
Registar nos espaços reservados para o efei-
to o Número de Identificação Principal (PRI-
ID), o Número de Identificação do Veículo
(CIN) e o Número de Série do Motor, de modo
a facilitar a correcta identificação das peças
sobresselentes, aquando da sua encomenda
num Concessionário Yamaha. Registar tam-
bém estes números num local seguro, para
facilitar a localização/identificação do veículo
em caso de furto.
PJU30271Número de Identificação Principal
(PRI-ID)
O número PRI-ID encontra-se gravado numa
chapa situada dentro do compartimento do
motor. (Ver os procedimentos de remoção e
instalação do capot na página 24.)
MODELO:
SJ700B-J (SuperJet)
PJU36460Número de Identificação do Veículo
(CIN)
O CIN encontra-se gravado numa chapa afi-
xada ao casco na popa, do lado de estibordo
(lado direito).
PJU40640Número de série do motor
O número de série do motor encontra-se gra-
vado numa chapa afixada no motor. (Ver os
1Localização do número de Identificação
Principal (PRI-ID)
1Localização do Número de Identificação do
Veículo (CIN)
UF2F72P0.book Page 1 Tuesday, May 26, 2009 3:01 PM

Etiquetas importantes e gerais
2
procedimentos de remoção e instalação do
capot na página 24.)
1Localização do número de série do motor
UF2F72P0.book Page 2 Tuesday, May 26, 2009 3:01 PM
