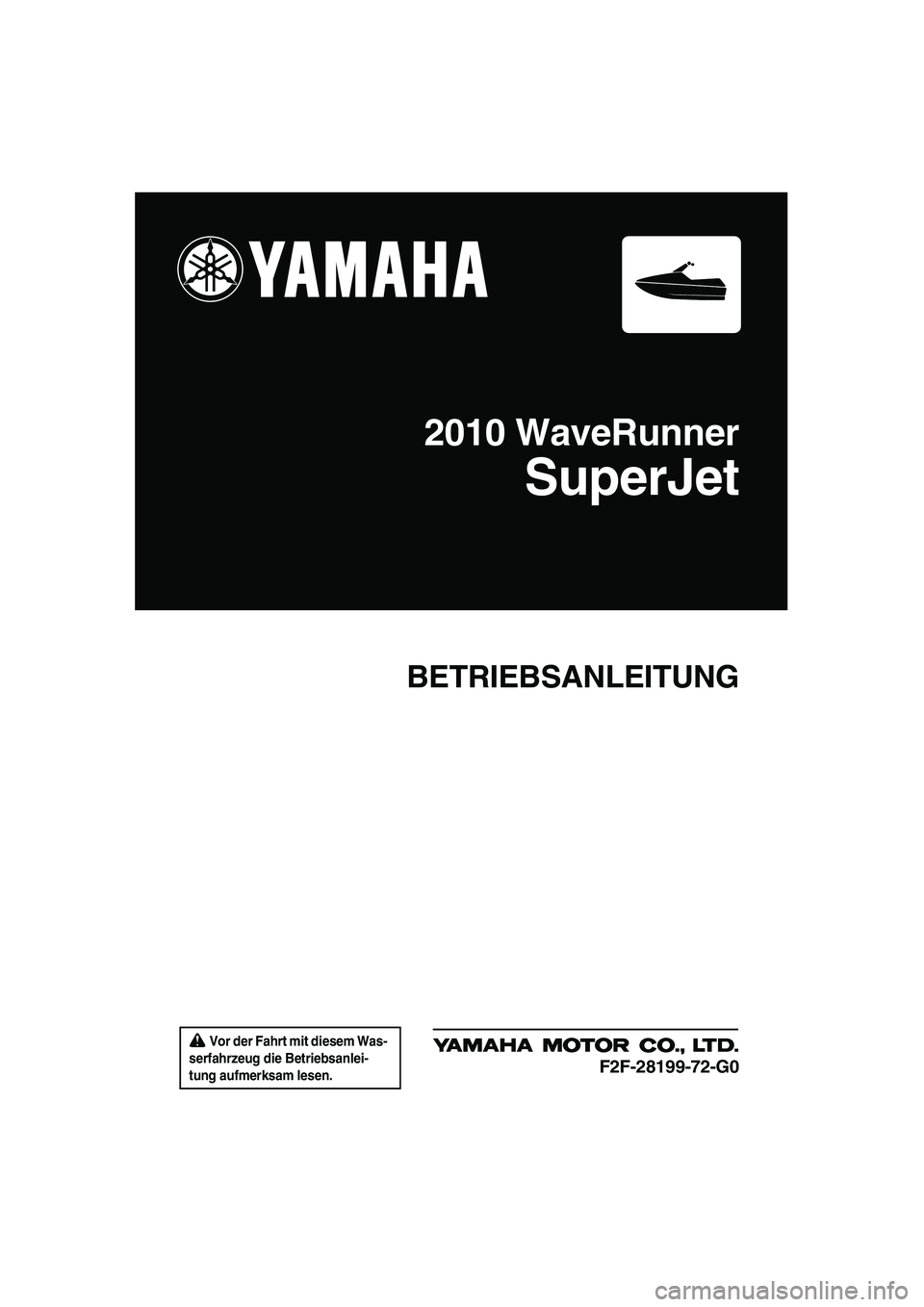

YAMAHA SUPERJET 2010 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2010, Model line: SUPERJET, Model: YAMAHA SUPERJET 2010Pages: 86, PDF-Größe: 4.81 MB
Page 1 of 86
Vor der Fahrt mit diesem Was-
serfahrzeug die Betriebsanlei-
tung aufmerksam lesen.
BETRIEBSANLEITUNG
2010 WaveRunner
SuperJet
F2F-28199-72-G0
UF2F72G0.book Page 1 Friday, May 29, 2009 9:18 AM

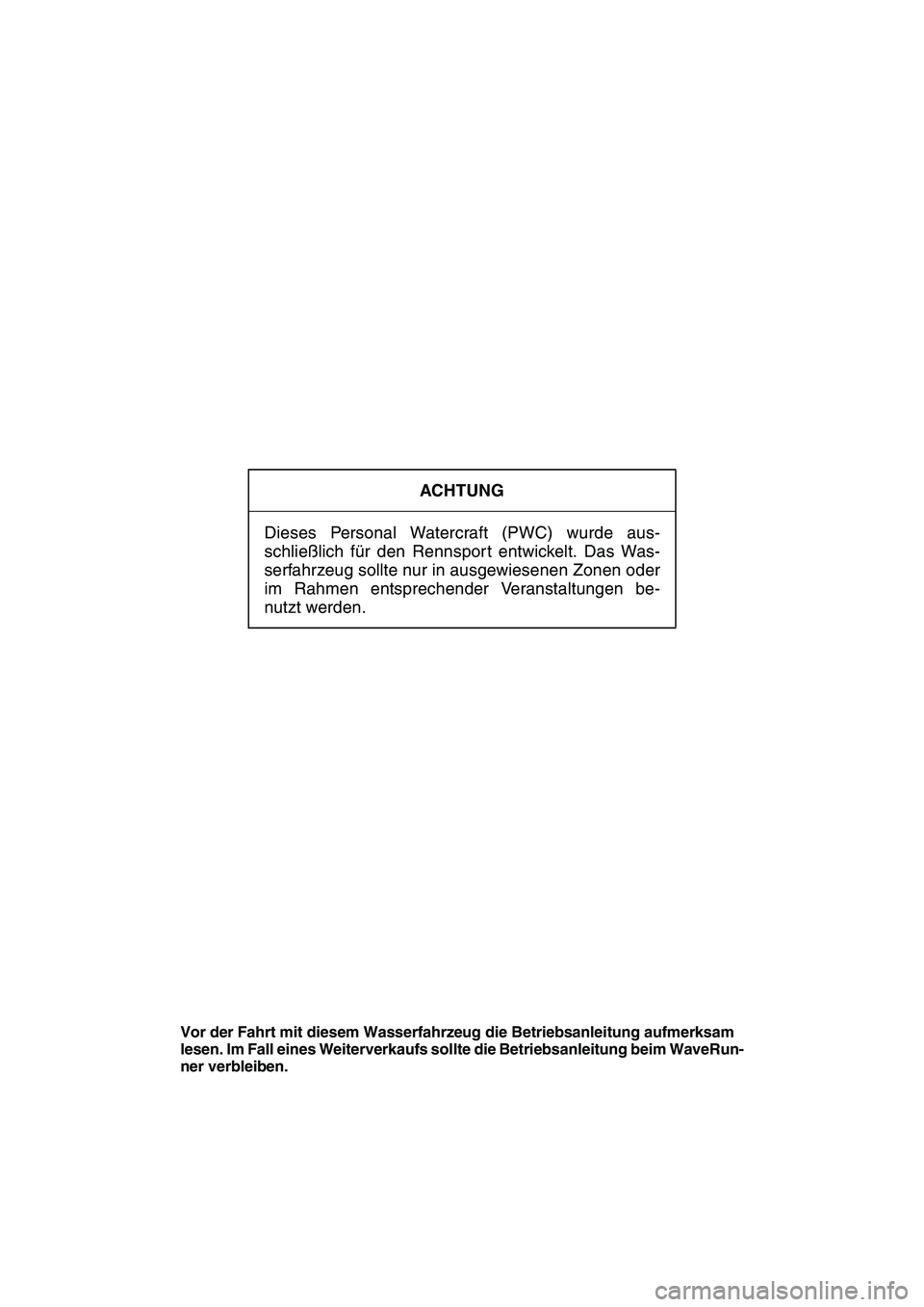

Page 2 of 86
ACHTUNG
Dieses Personal Watercraft (PWC) wurde aus-
schließlich für den Rennsport entwickelt. Das Was-
serfahrzeug sollte nur in ausgewiesenen Zonen oder
im Rahmen entsprechender Veranstaltungen be-
nutzt werden.
Vor der Fahrt mit diesem Wasserfahrzeug die Betriebsanleitung aufmerksam
lesen. Im Fall eines Weiterverkaufs sollte die Betriebsanleitung beim WaveRun-
ner verbleiben.
UF2F72G0.book Page 1 Friday, May 29, 2009 9:18 AM

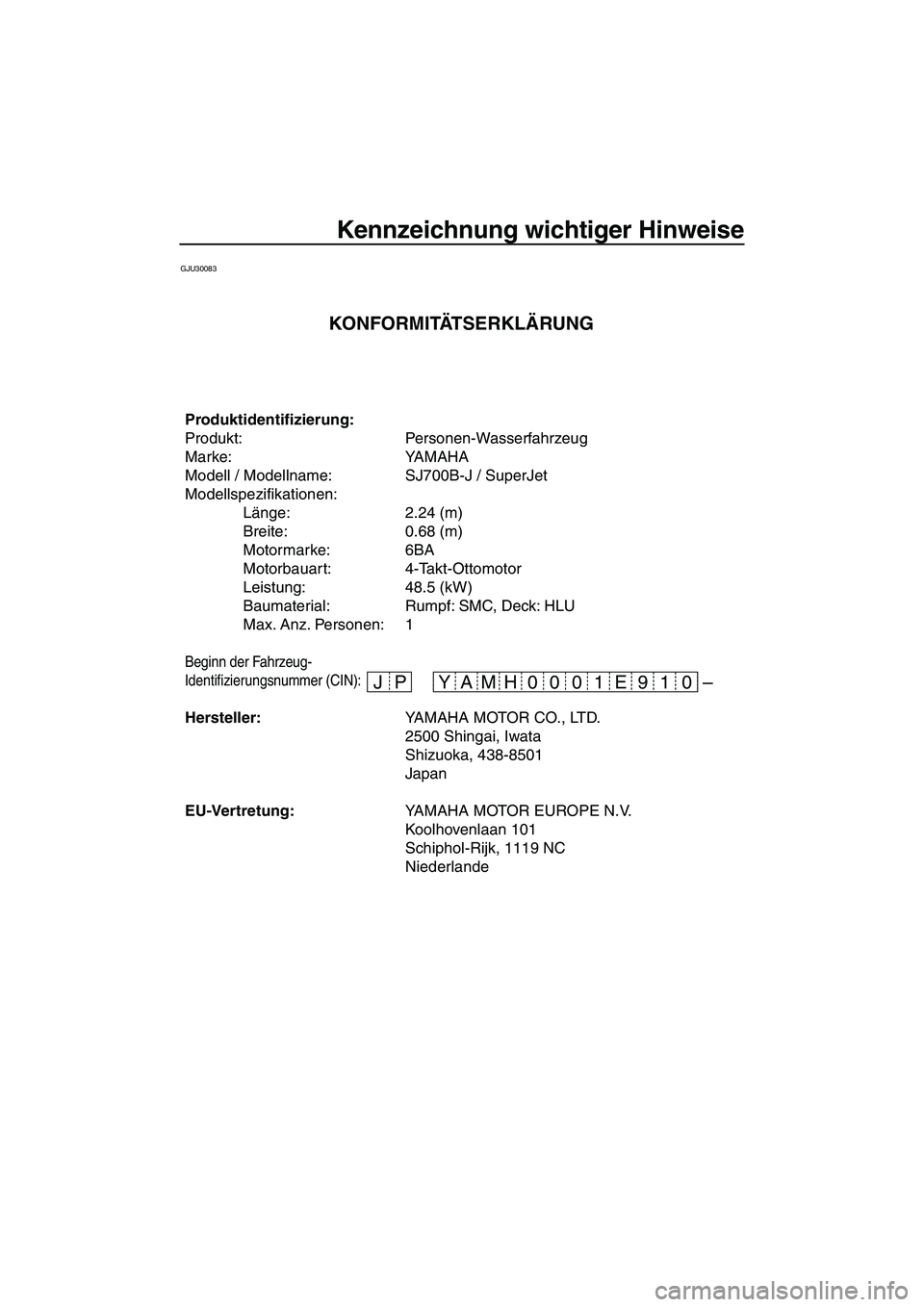

Page 3 of 86
Kennzeichnung wichtiger Hinweise
GJU30083
– JP 19 E 01 0 00 H YAM
Produktidentifizierung:
Produkt: Personen-Wasserfahrzeug
Marke: YAMAHA
Modell / Modellname: SJ700B-J / SuperJet
Modellspezifikationen:
Länge: 2.24 (m)
Breite: 0.68 (m)
Motormarke: 6BA
Motorbauart: 4-Takt-Ottomotor
Leistung: 48.5 (kW)
Baumaterial: Rumpf: SMC, Deck: HLU
Max. Anz. Personen: 1
Beginn der Fahrzeug-
Identifizierungsnummer (CIN):
Hersteller:YAMAHA MOTOR CO., LTD.
2500 Shingai, Iwata
Shizuoka, 438-8501
Japan
EU-Vertretung:YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101
Schiphol-Rijk, 1119 NC
Niederlande
KONFORMITÄTSERKLÄRUNG
UF2F72G0.book Page 1 Friday, May 29, 2009 9:18 AM

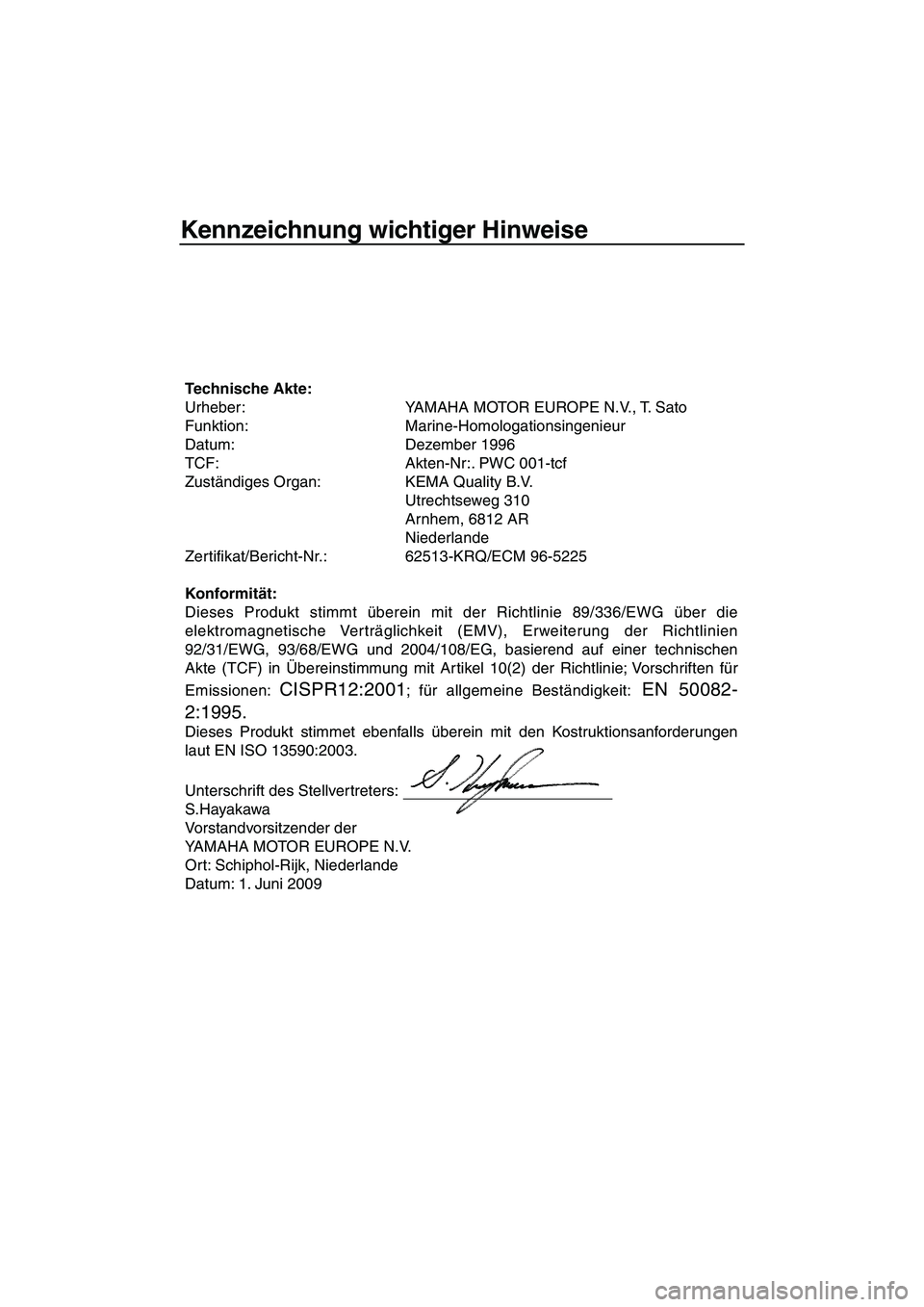

Page 4 of 86
Kennzeichnung wichtiger Hinweise
Technische Akte:
Urheber: YAMAHA MOTOR EUROPE N.V., T. Sato
Funktion: Marine-Homologationsingenieur
Datum: Dezember 1996
TCF: Akten-Nr:. PWC 001-tcf
Zuständiges Organ: KEMA Quality B.V.
Utrechtseweg 310
Arnhem, 6812 AR
Niederlande
Zertifikat/Bericht-Nr.: 62513-KRQ/ECM 96-5225
Konformität:
Dieses Produkt stimmt überein mit der Richtlinie 89/336/EWG über die
elektromagnetische Verträglichkeit (EMV), Erweiterung der Richtlinien
92/31/EWG, 93/68/EWG und 2004/108/EG, basierend auf einer technischen
Akte (TCF) in Übereinstimmung mit Artikel 10(2) der Richtlinie; Vorschriften für
Emissionen:
CISPR12:2001; für allgemeine Beständigkeit: EN 50082-
2:1995.
Dieses Produkt stimmet ebenfalls überein mit den Kostruktionsanforderungen
laut EN ISO 13590:2003.
Unterschrift des Stellvertreters:
S.Hayakawa
Vorstandvorsitzender der
YAMAHA MOTOR EUROPE N.V.
Ort: Schiphol-Rijk, Niederlande
Datum: 1. Juni 2009
UF2F72G0.book Page 2 Friday, May 29, 2009 9:18 AM

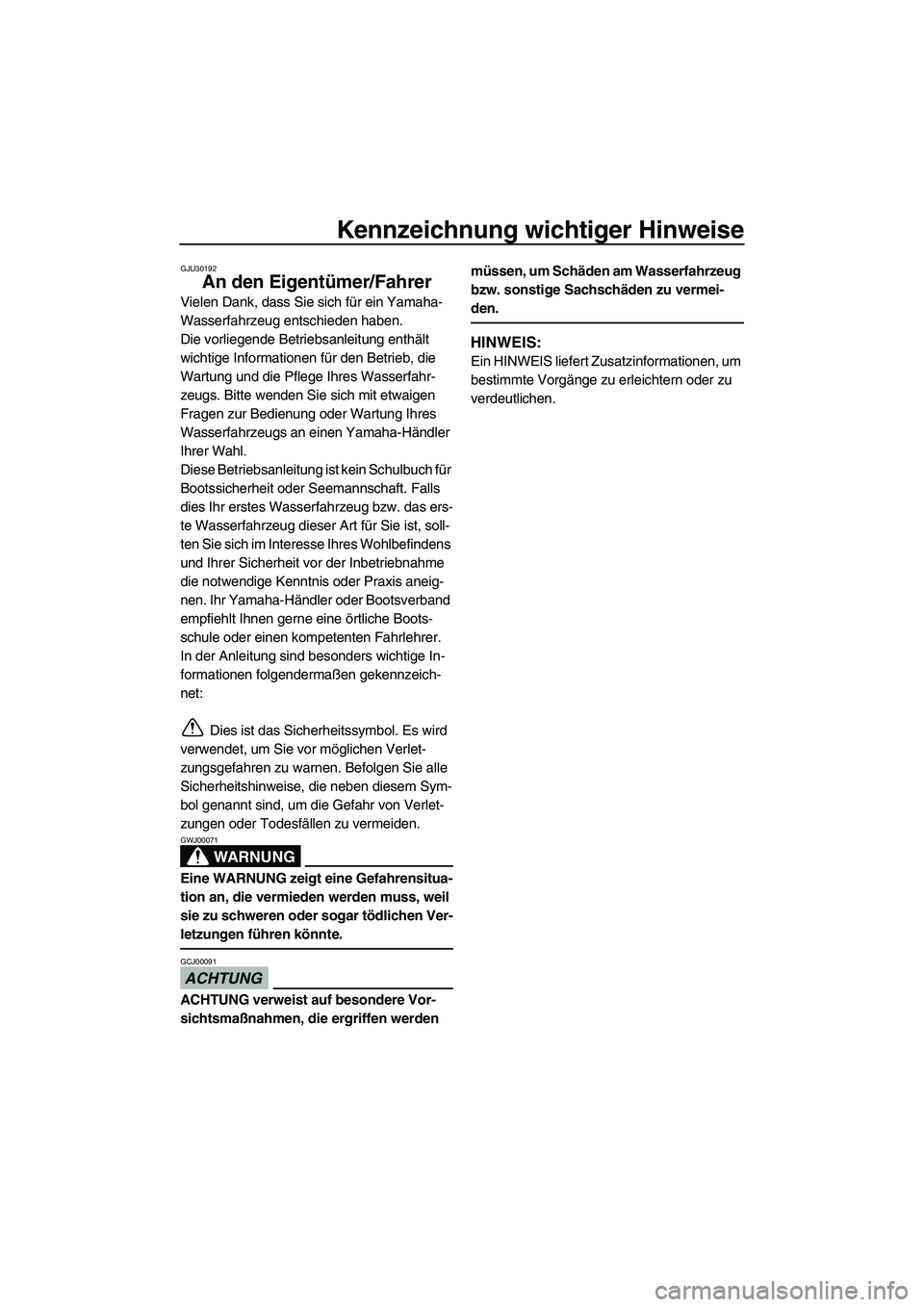

Page 5 of 86
Kennzeichnung wichtiger Hinweise
GJU30192
An den Eigentümer/Fahrer
Vielen Dank, dass Sie sich für ein Yamaha-
Wasserfahrzeug entschieden haben.
Die vorliegende Betriebsanleitung enthält
wichtige Informationen für den Betrieb, die
Wartung und die Pflege Ihres Wasserfahr-
zeugs. Bitte wenden Sie sich mit etwaigen
Fragen zur Bedienung oder Wartung Ihres
Wasserfahrzeugs an einen Yamaha-Händler
Ihrer Wahl.
Diese Betriebsanleitung ist kein Schulbuch für
Bootssicherheit oder Seemannschaft. Falls
dies Ihr erstes Wasserfahrzeug bzw. das ers-
te Wasserfahrzeug dieser Art für Sie ist, soll-
ten Sie sich im Interesse Ihres Wohlbefindens
und Ihrer Sicherheit vor der Inbetriebnahme
die notwendige Kenntnis oder Praxis aneig-
nen. Ihr Yamaha-Händler oder Bootsverband
empfiehlt Ihnen gerne eine örtliche Boots-
schule oder einen kompetenten Fahrlehrer.
In der Anleitung sind besonders wichtige In-
formationen folgendermaßen gekennzeich-
net:
Dies ist das Sicherheitssymbol. Es wird
verwendet, um Sie vor möglichen Verlet-
zungsgefahren zu warnen. Befolgen Sie alle
Sicherheitshinweise, die neben diesem Sym-
bol genannt sind, um die Gefahr von Verlet-
zungen oder Todesfällen zu vermeiden.
WARNUNG
GWJ00071
Eine WARNUNG zeigt eine Gefahrensitua-
tion an, die vermieden werden muss, weil
sie zu schweren oder sogar tödlichen Ver-
letzungen führen könnte.
ACHTUNG
GCJ00091
ACHTUNG verweist auf besondere Vor-
sichtsmaßnahmen, die ergriffen werden müssen, um Schäden am Wasserfahrzeug
bzw. sonstige Sachschäden zu vermei-
den.
HINWEIS:
Ein HINWEIS liefert Zusatzinformationen, um
bestimmte Vorgänge zu erleichtern oder zu
verdeutlichen.
UF2F72G0.book Page 3 Friday, May 29, 2009 9:18 AM

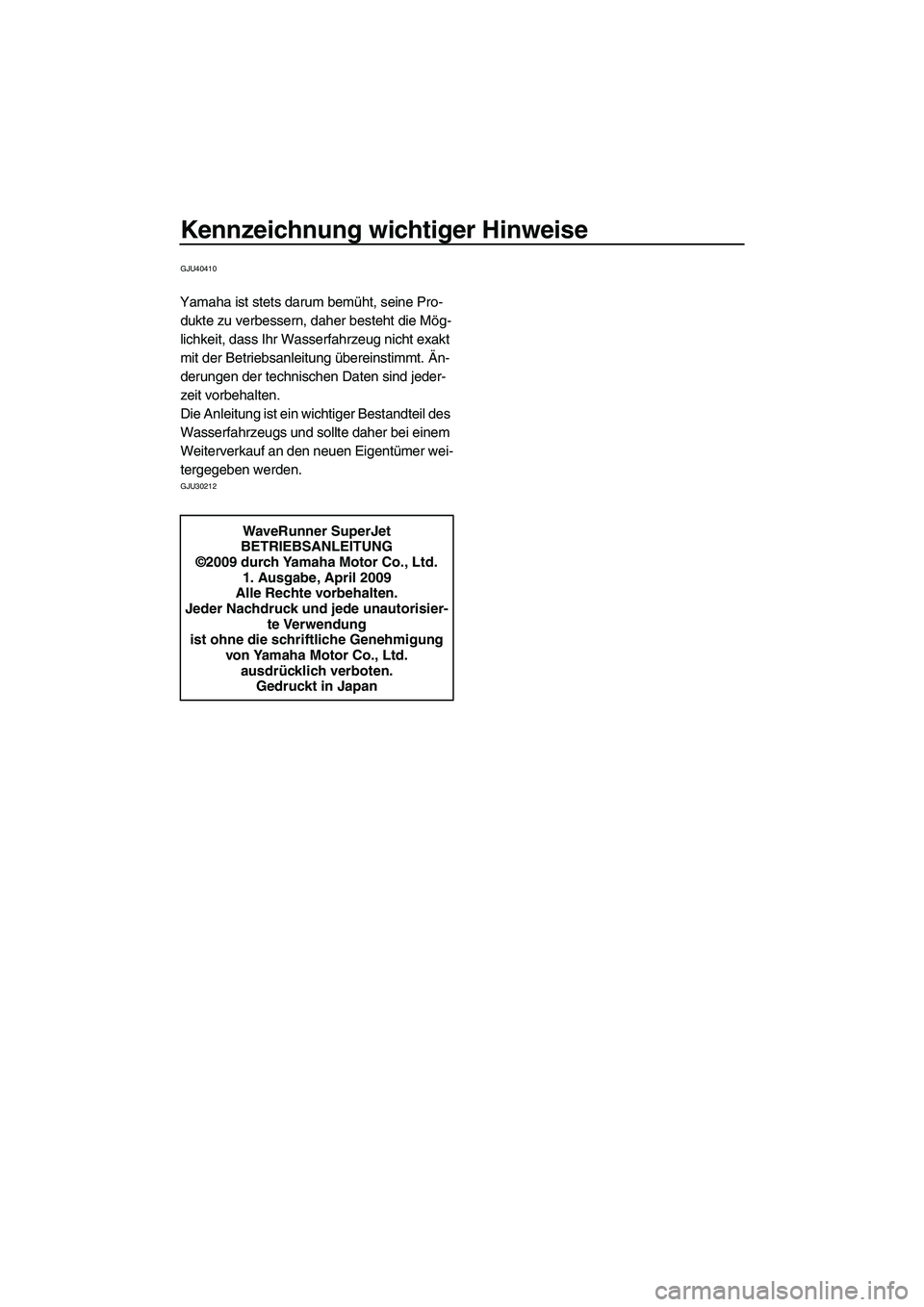

Page 6 of 86
Kennzeichnung wichtiger Hinweise
GJU40410
Yamaha ist stets darum bemüht, seine Pro-
dukte zu verbessern, daher besteht die Mög-
lichkeit, dass Ihr Wasserfahrzeug nicht exakt
mit der Betriebsanleitung übereinstimmt. Än-
derungen der technischen Daten sind jeder-
zeit vorbehalten.
Die Anleitung ist ein wichtiger Bestandteil des
Wasserfahrzeugs und sollte daher bei einem
Weiterverkauf an den neuen Eigentümer wei-
tergegeben werden.
GJU30212
WaveRunner SuperJet
BETRIEBSANLEITUNG
©2009 durch Yamaha Motor Co., Ltd.
1. Ausgabe, April 2009
Alle Rechte vorbehalten.
Jeder Nachdruck und jede unautorisier-
te Verwendung
ist ohne die schriftliche Genehmigung
von Yamaha Motor Co., Ltd.
ausdrücklich verboten.
Gedruckt in Japan
UF2F72G0.book Page 4 Friday, May 29, 2009 9:18 AM

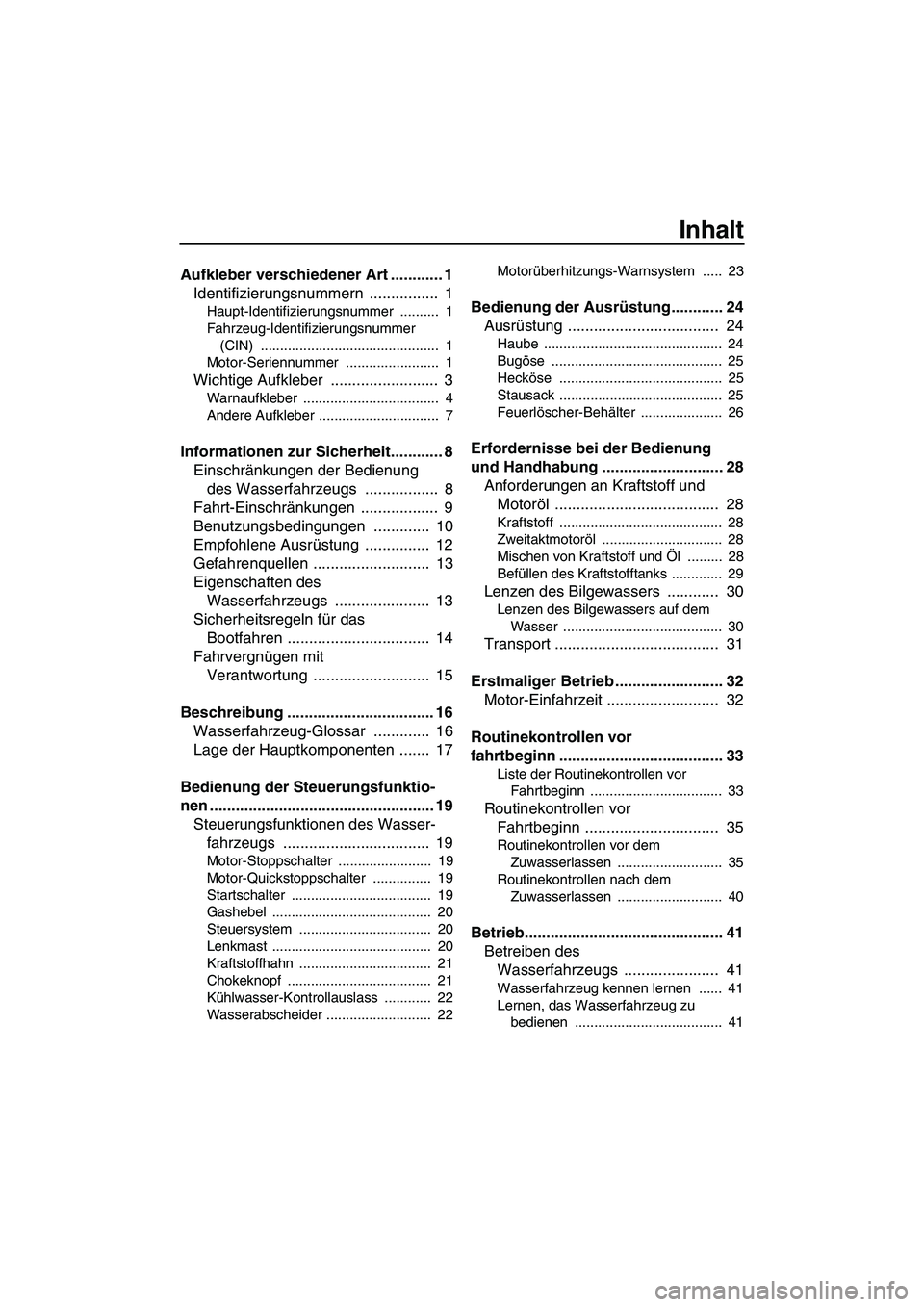

Page 7 of 86
Inhalt
Aufkleber verschiedener Art ............ 1
Identifizierungsnummern ................ 1
Haupt-Identifizierungsnummer .......... 1
Fahrzeug-Identifizierungsnummer
(CIN) .............................................. 1
Motor-Seriennummer ........................ 1
Wichtige Aufkleber ......................... 3
Warnaufkleber ................................... 4
Andere Aufkleber ............................... 7
Informationen zur Sicherheit............ 8
Einschränkungen der Bedienung
des Wasserfahrzeugs ................. 8
Fahrt-Einschränkungen .................. 9
Benutzungsbedingungen ............. 10
Empfohlene Ausrüstung ............... 12
Gefahrenquellen ........................... 13
Eigenschaften des
Wasserfahrzeugs ...................... 13
Sicherheitsregeln für das
Bootfahren ................................. 14
Fahrvergnügen mit
Verantwortung ........................... 15
Beschreibung .................................. 16
Wasserfahrzeug-Glossar ............. 16
Lage der Hauptkomponenten ....... 17
Bedienung der Steuerungsfunktio-
nen .................................................... 19
Steuerungsfunktionen des Wasser-
fahrzeugs .................................. 19
Motor-Stoppschalter ........................ 19
Motor-Quickstoppschalter ............... 19
Startschalter .................................... 19
Gashebel ......................................... 20
Steuersystem .................................. 20
Lenkmast ......................................... 20
Kraftstoffhahn .................................. 21
Chokeknopf ..................................... 21
Kühlwasser-Kontrollauslass ............ 22
Wasserabscheider ........................... 22Motorüberhitzungs-Warnsystem ..... 23
Bedienung der Ausrüstung............ 24
Ausrüstung ................................... 24
Haube .............................................. 24
Bugöse ............................................ 25
Hecköse .......................................... 25
Stausack .......................................... 25
Feuerlöscher-Behälter ..................... 26
Erfordernisse bei der Bedienung
und Handhabung ............................ 28
Anforderungen an Kraftstoff und
Motoröl ...................................... 28
Kraftstoff .......................................... 28
Zweitaktmotoröl ............................... 28
Mischen von Kraftstoff und Öl ......... 28
Befüllen des Kraftstofftanks ............. 29
Lenzen des Bilgewassers ............ 30
Lenzen des Bilgewassers auf dem
Wasser ......................................... 30
Transport ...................................... 31
Erstmaliger Betrieb ......................... 32
Motor-Einfahrzeit .......................... 32
Routinekontrollen vor
fahrtbeginn ...................................... 33
Liste der Routinekontrollen vor
Fahrtbeginn .................................. 33
Routinekontrollen vor
Fahrtbeginn ............................... 35
Routinekontrollen vor dem
Zuwasserlassen ........................... 35
Routinekontrollen nach dem
Zuwasserlassen ........................... 40
Betrieb.............................................. 41
Betreiben des
Wasserfahrzeugs ...................... 41
Wasserfahrzeug kennen lernen ...... 41
Lernen, das Wasserfahrzeug zu
bedienen ...................................... 41
UF2F72G0.book Page 1 Friday, May 29, 2009 9:18 AM

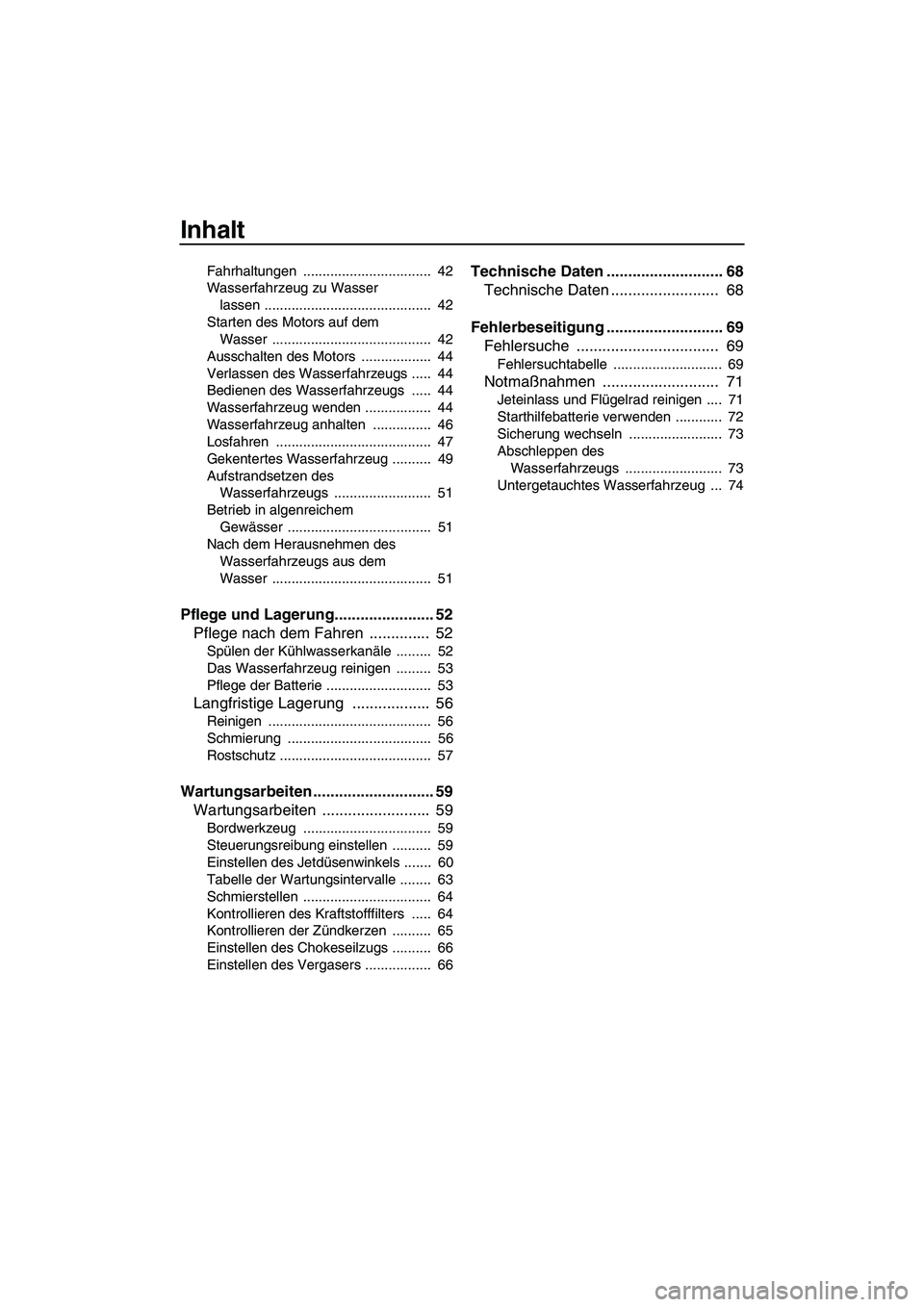

Page 8 of 86
Inhalt
Fahrhaltungen ................................. 42
Wasserfahrzeug zu Wasser
lassen ........................................... 42
Starten des Motors auf dem
Wasser ......................................... 42
Ausschalten des Motors .................. 44
Verlassen des Wasserfahrzeugs ..... 44
Bedienen des Wasserfahrzeugs ..... 44
Wasserfahrzeug wenden ................. 44
Wasserfahrzeug anhalten ............... 46
Losfahren ........................................ 47
Gekentertes Wasserfahrzeug .......... 49
Aufstrandsetzen des
Wasserfahrzeugs ......................... 51
Betrieb in algenreichem
Gewässer ..................................... 51
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem
Wasser ......................................... 51
Pflege und Lagerung....................... 52
Pflege nach dem Fahren .............. 52
Spülen der Kühlwasserkanäle ......... 52
Das Wasserfahrzeug reinigen ......... 53
Pflege der Batterie ........................... 53
Langfristige Lagerung .................. 56
Reinigen .......................................... 56
Schmierung ..................................... 56
Rostschutz ....................................... 57
Wartungsarbeiten ............................ 59
Wartungsarbeiten ......................... 59
Bordwerkzeug ................................. 59
Steuerungsreibung einstellen .......... 59
Einstellen des Jetdüsenwinkels ....... 60
Tabelle der Wartungsintervalle ........ 63
Schmierstellen ................................. 64
Kontrollieren des Kraftstofffilters ..... 64
Kontrollieren der Zündkerzen .......... 65
Einstellen des Chokeseilzugs .......... 66
Einstellen des Vergasers ................. 66
Technische Daten ........................... 68
Technische Daten ......................... 68
Fehlerbeseitigung ........................... 69
Fehlersuche ................................. 69
Fehlersuchtabelle ............................ 69
Notmaßnahmen ........................... 71
Jeteinlass und Flügelrad reinigen .... 71
Starthilfebatterie verwenden ............ 72
Sicherung wechseln ........................ 73
Abschleppen des
Wasserfahrzeugs ......................... 73
Untergetauchtes Wasserfahrzeug ... 74
UF2F72G0.book Page 2 Friday, May 29, 2009 9:18 AM

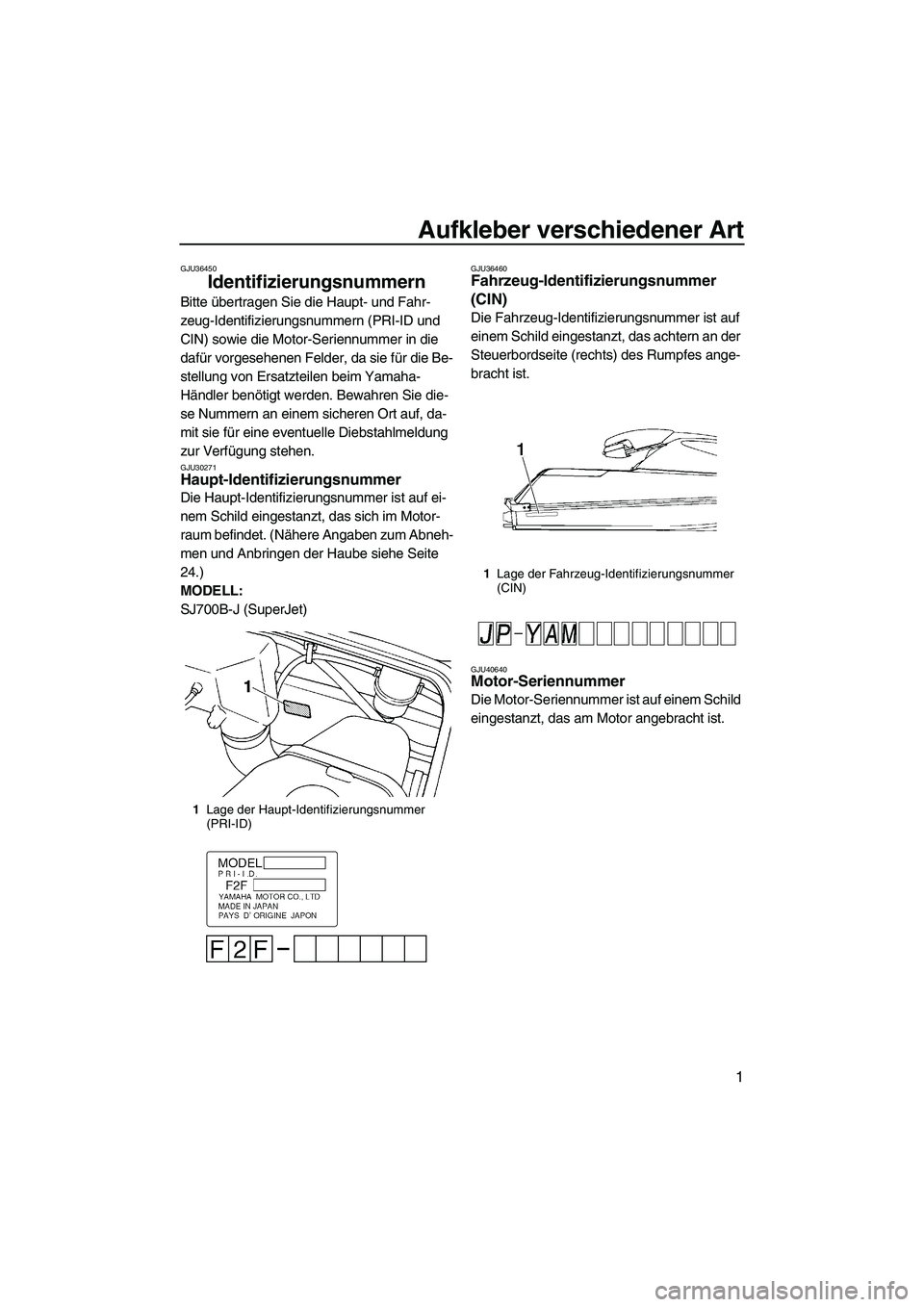

Page 9 of 86
Aufkleber verschiedener Art
1
GJU36450
Identifizierungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen beim Yamaha-
Händler benötigt werden. Bewahren Sie die-
se Nummern an einem sicheren Ort auf, da-
mit sie für eine eventuelle Diebstahlmeldung
zur Verfügung stehen.
GJU30271Haupt-Identifizierungsnummer
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Nähere Angaben zum Abneh-
men und Anbringen der Haube siehe Seite
24.)
MODELL:
SJ700B-J (SuperJet)
GJU36460Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer ist auf
einem Schild eingestanzt, das achtern an der
Steuerbordseite (rechts) des Rumpfes ange-
bracht ist.
GJU40640Motor-Seriennummer
Die Motor-Seriennummer ist auf einem Schild
eingestanzt, das am Motor angebracht ist.
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1Lage der Fahrzeug-Identifizierungsnummer
(CIN)
UF2F72G0.book Page 1 Friday, May 29, 2009 9:18 AM
Page 10 of 86
Aufkleber verschiedener Art
2
(Nähere Angaben zum Abnehmen und An-
bringen der Haube siehe Seite 24.)
1Lage der Motor-Seriennummer
UF2F72G0.book Page 2 Friday, May 29, 2009 9:18 AM
