Page 6 of 86
Informazioni importanti contenute nel manuale
HJU40410
Poiché la Yamaha persegue una politica ba-
sata sulla continua ottimizzazione dei propri
prodotti, è possibile che questo prodotto non
corrisponda esattamente a quanto descritto in
questo Manuale del proprietario/conducente.
I dati tecnici possono variare senza preavvi-
so.
Questo manuale deve essere considerato
come parte integrante della moto d’acqua e
deve accompagnarla sempre, anche in caso
di successiva rivendita.
HJU30212
WaveRunner SuperJet
MANUALE DEL PROPRIETARIO/CON-
DUCENTE
©2009 Yamaha Motor Co., Ltd.
Prima Edizione, aprile 2009
Tutti i diritti riservati.
Qualsiasi riproduzione o uso non auto-
rizzato
senza il permesso scritto di
Yamaha Motor Co., Ltd
sono espressamente vietati.
Stampato in Giappone
UF2F72H0.book Page 4 Wednesday, May 27, 2009 3:30 PM
Page 7 of 86
Contenuti
Etichette generali e importanti ......... 1
Numeri di identificazione ................ 1
Numero principale di identificazione
(PRI-ID) .......................................... 1
Numero di identificazione della moto
d’acqua (CIN) ................................. 1
Numero di serie del motore ............... 1
Etichette importanti ........................ 3
Etichette di pericolo ........................... 4
Altre etichette .................................... 7
Informazioni sulla sicurezza............. 8
Limitazioni poste ai potenziali
conducenti della moto d’acqua .... 8
Limitazioni alla navigazione ........... 9
Requisiti per l’utilizzo .................... 10
Equipaggiamento consigliato ....... 12
Informazioni sui rischi ................... 13
Caratteristiche della moto
d’acqua ...................................... 13
Regole per una navigazione
sicura ......................................... 14
Utilizzo responsabile della moto
d’acqua ...................................... 15
Descrizione ...................................... 16
Glossario della moto d’acqua ....... 16
Ubicazione dei componenti
principali .................................... 17
Utilizzo della funzione di
controllo ........................................... 19
Funzioni di controllo della moto
d’acqua ...................................... 19
Interruttore di spegnimento
motore .......................................... 19
Interruttore di spegnimento di
emergenza del motore ................. 19
Interruttore di avviamento ................ 19
Leva dell’acceleratore ..................... 20
Sistema di virata .............................. 20
Piantone dello sterzo ....................... 21Manopola del rubinetto del
carburante .................................... 21
Pomello di comando starter ............. 22
Uscita di controllo dell’acqua di
raffreddamento ............................. 22
Separatore acqua ............................ 22
Sistema di segnalazione del
surriscaldamento motore ............. 23
Utilizzo delle dotazioni ................... 24
Dotazione ..................................... 24
Cofano ............................................. 24
Golfare per cime di prua .................. 25
Golfare per cime di poppa ............... 25
Borsa portaoggetti ........................... 25
Contenitore dell’estintore ................. 26
Requisiti per il funzionamento ed
il comando ....................................... 28
Requisiti carburante e olio
motore ....................................... 28
Carburante ...................................... 28
Olio per motori a 2 tempi ................. 28
Miscelazione di carburante ed
olio ............................................... 28
Riempimento del serbatoio
carburante .................................... 29
Scarico dell’acqua di sentina ....... 30
Scarico dell’acqua di sentina in
acqua ........................................... 30
Trasporto ...................................... 31
Funzionamento iniziale .................. 32
Rodaggio ...................................... 32
Controlli prima dell’utilizzo ............ 33
Elenco dei controlli prima
dell’utilizzo .................................... 33
Punti da controllare prima
dell’utilizzo ................................ 35
Controlli prima dell’utilizzo ............... 35
Controlli dopo l’utilizzo ..................... 40
UF2F72H0.book Page 1 Wednesday, May 27, 2009 3:30 PM
Page 16 of 86
Informazioni sulla sicurezza
8
HJU30682

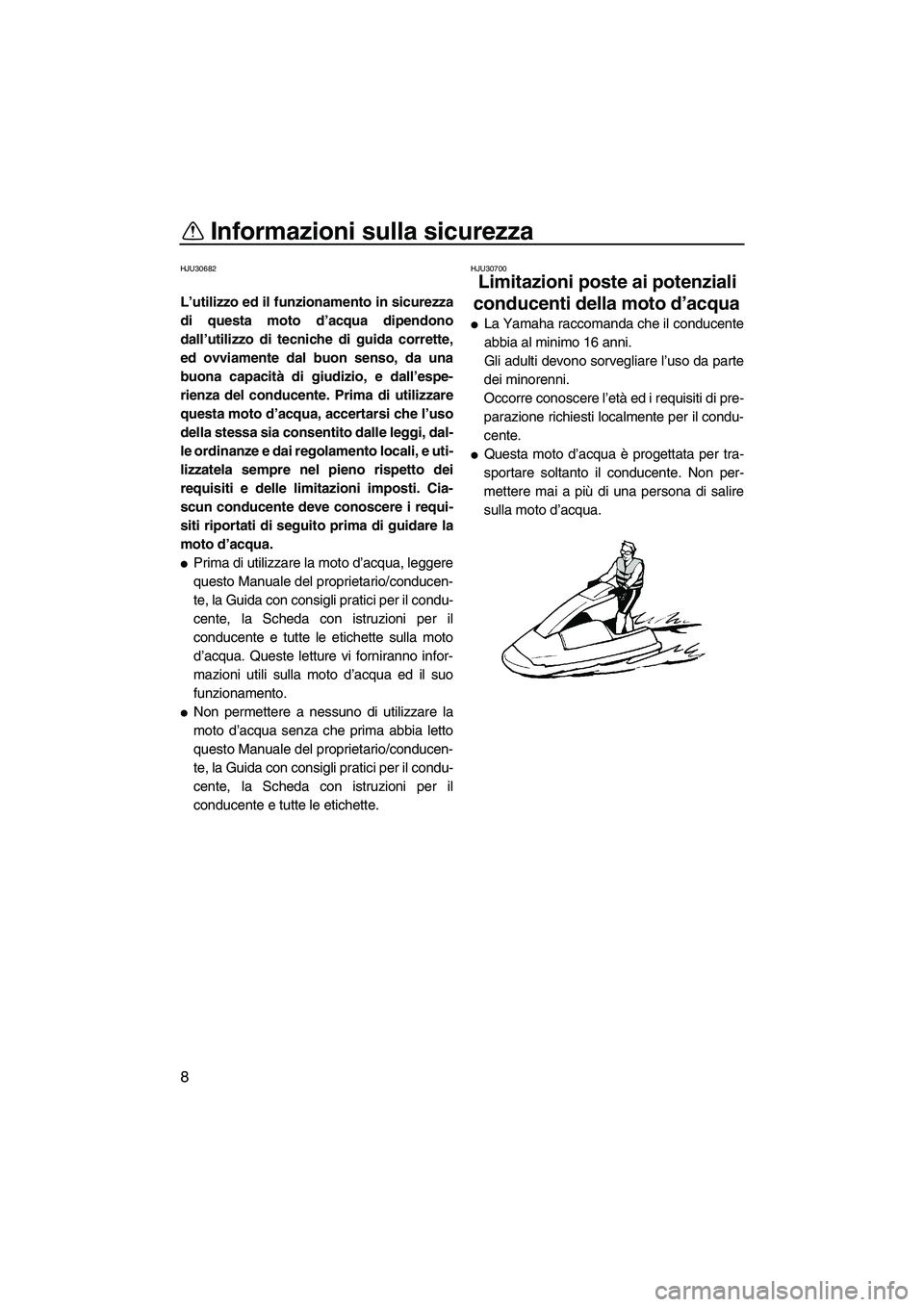

L’utilizzo ed il funzionamento in sicurezza
di questa moto d’acqua dipendono
dall’utilizzo di tecniche di guida corrette,
ed ovviamente dal buon senso, da una
buona capacità di giudizio, e dall’espe-
rienza del conducente. Prima di utilizzare
questa moto d’acqua, accertarsi che l’uso
della stessa sia consentito dalle leggi, dal-
le ordinanze e dai regolamento locali, e uti-
lizzatela sempre nel pieno rispetto dei
requisiti e delle limitazioni imposti. Cia-
scun conducente deve conoscere i requi-
siti riportati di seguito prima di guidare la
moto d’acqua.
Prima di utilizzare la moto d’acqua, leggere
questo Manuale del proprietario/conducen-
te, la Guida con consigli pratici per il condu-
cente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Queste letture vi forniranno infor-
mazioni utili sulla moto d’acqua ed il suo
funzionamento.
Non permettere a nessuno di utilizzare la
moto d’acqua senza che prima abbia letto
questo Manuale del proprietario/conducen-
te, la Guida con consigli pratici per il condu-
cente, la Scheda con istruzioni per il
conducente e tutte le etichette.
HJU30700
Limitazioni poste ai potenziali
conducenti della moto d’acqua
La Yamaha raccomanda che il conducente
abbia al minimo 16 anni.
Gli adulti devono sorvegliare l’uso da parte
dei minorenni.
Occorre conoscere l’età ed i requisiti di pre-
parazione richiesti localmente per il condu-
cente.
Questa moto d’acqua è progettata per tra-
sportare soltanto il conducente. Non per-
mettere mai a più di una persona di salire
sulla moto d’acqua.
UF2F72H0.book Page 8 Wednesday, May 27, 2009 3:30 PM
Page 20 of 86
Informazioni sulla sicurezza
12

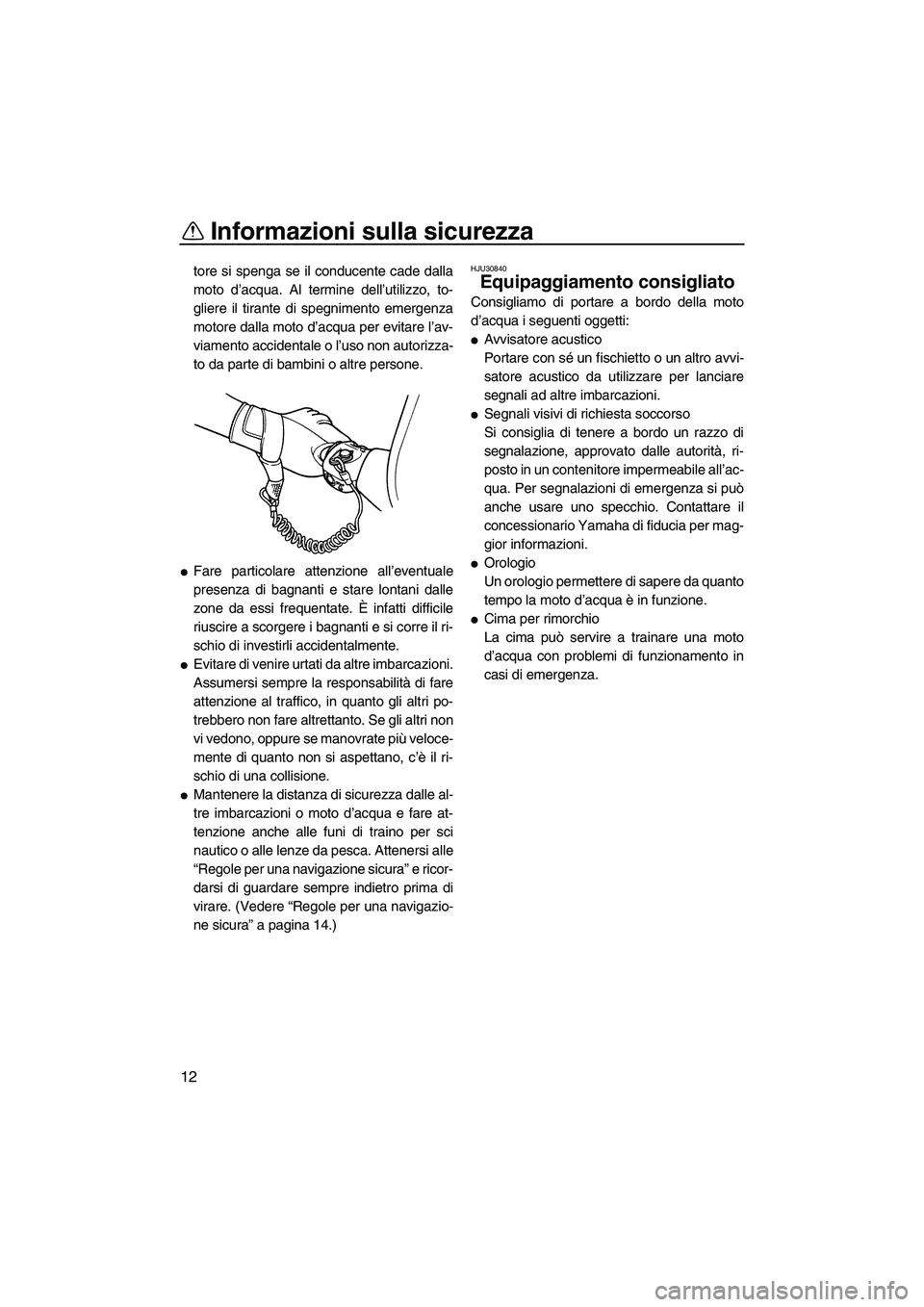

tore si spenga se il conducente cade dalla
moto d’acqua. Al termine dell’utilizzo, to-
gliere il tirante di spegnimento emergenza
motore dalla moto d’acqua per evitare l’av-
viamento accidentale o l’uso non autorizza-
to da parte di bambini o altre persone.
Fare particolare attenzione all’eventuale
presenza di bagnanti e stare lontani dalle
zone da essi frequentate. È infatti difficile
riuscire a scorgere i bagnanti e si corre il ri-
schio di investirli accidentalmente.
Evitare di venire urtati da altre imbarcazioni.
Assumersi sempre la responsabilità di fare
attenzione al traffico, in quanto gli altri po-
trebbero non fare altrettanto. Se gli altri non
vi vedono, oppure se manovrate più veloce-
mente di quanto non si aspettano, c’è il ri-
schio di una collisione.
Mantenere la distanza di sicurezza dalle al-
tre imbarcazioni o moto d’acqua e fare at-
tenzione anche alle funi di traino per sci
nautico o alle lenze da pesca. Attenersi alle
“Regole per una navigazione sicura” e ricor-
darsi di guardare sempre indietro prima di
virare. (Vedere “Regole per una navigazio-
ne sicura” a pagina 14.)
HJU30840
Equipaggiamento consigliato
Consigliamo di portare a bordo della moto
d’acqua i seguenti oggetti:
Avvisatore acustico
Portare con sé un fischietto o un altro avvi-
satore acustico da utilizzare per lanciare
segnali ad altre imbarcazioni.
Segnali visivi di richiesta soccorso
Si consiglia di tenere a bordo un razzo di
segnalazione, approvato dalle autorità, ri-
posto in un contenitore impermeabile all’ac-
qua. Per segnalazioni di emergenza si può
anche usare uno specchio. Contattare il
concessionario Yamaha di fiducia per mag-
gior informazioni.
Orologio
Un orologio permettere di sapere da quanto
tempo la moto d’acqua è in funzione.
Cima per rimorchio
La cima può servire a trainare una moto
d’acqua con problemi di funzionamento in
casi di emergenza.
UF2F72H0.book Page 12 Wednesday, May 27, 2009 3:30 PM
Page 22 of 86
Informazioni sulla sicurezza
14

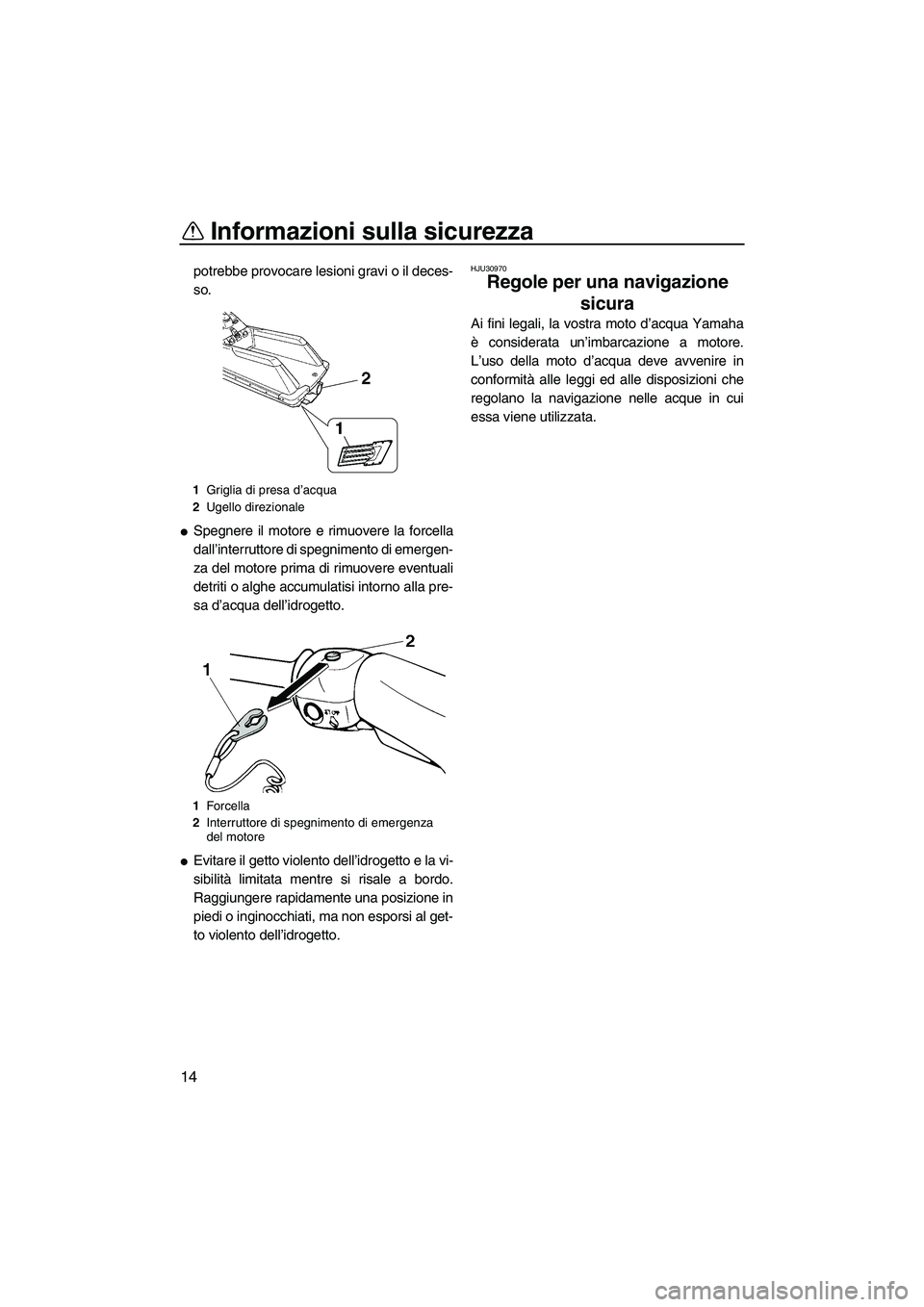

potrebbe provocare lesioni gravi o il deces-
so.
Spegnere il motore e rimuovere la forcella
dall’interruttore di spegnimento di emergen-
za del motore prima di rimuovere eventuali
detriti o alghe accumulatisi intorno alla pre-
sa d’acqua dell’idrogetto.
Evitare il getto violento dell’idrogetto e la vi-
sibilità limitata mentre si risale a bordo.
Raggiungere rapidamente una posizione in
piedi o inginocchiati, ma non esporsi al get-
to violento dell’idrogetto.
HJU30970
Regole per una navigazione
sicura
Ai fini legali, la vostra moto d’acqua Yamaha
è considerata un’imbarcazione a motore.
L’uso della moto d’acqua deve avvenire in
conformità alle leggi ed alle disposizioni che
regolano la navigazione nelle acque in cui
essa viene utilizzata.
1Griglia di presa d’acqua
2Ugello direzionale
1Forcella
2Interruttore di spegnimento di emergenza
del motore
UF2F72H0.book Page 14 Wednesday, May 27, 2009 3:30 PM
Page 23 of 86
Informazioni sulla sicurezza
15
HJU30991

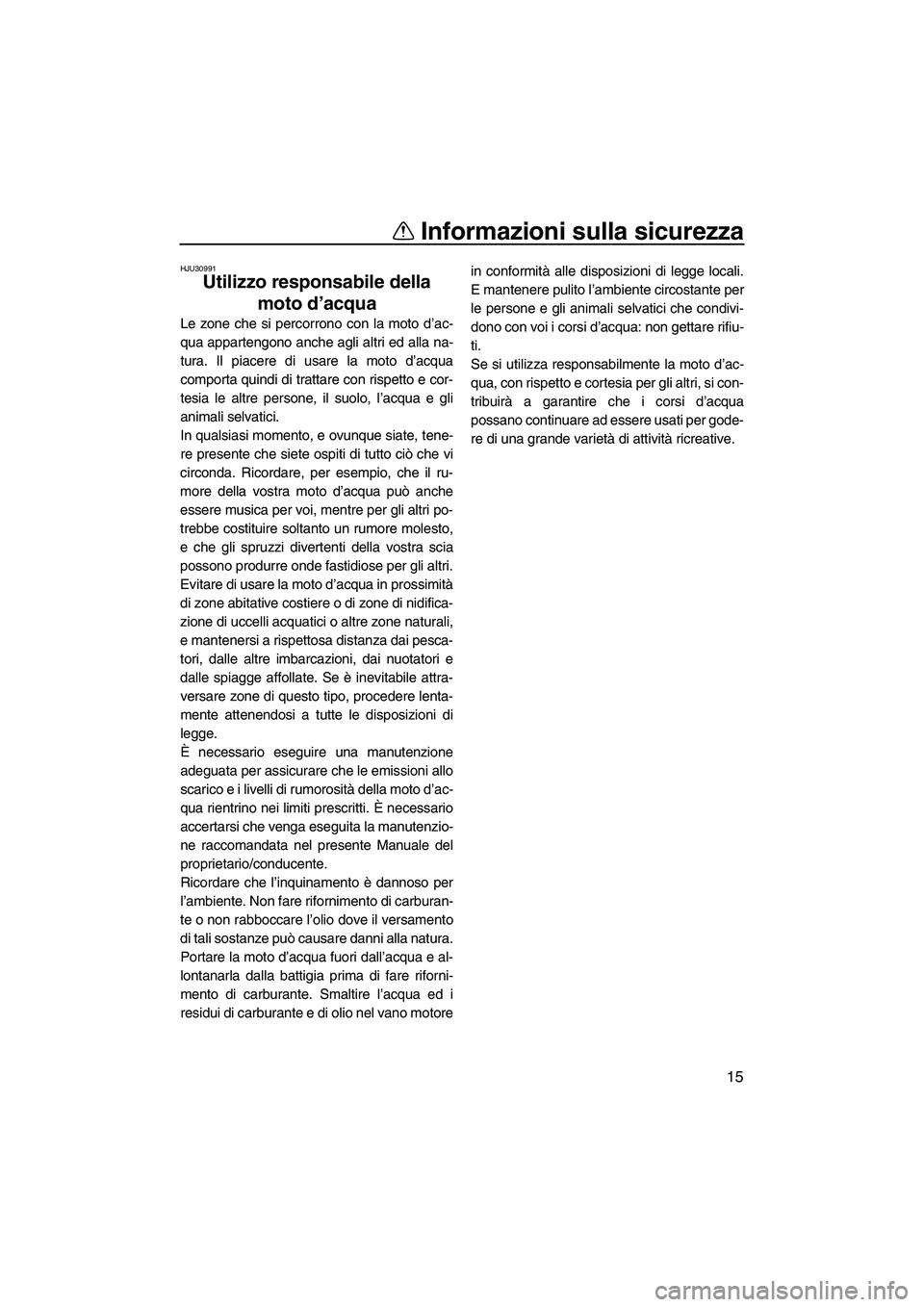

Utilizzo responsabile della
moto d’acqua
Le zone che si percorrono con la moto d’ac-
qua appartengono anche agli altri ed alla na-
tura. Il piacere di usare la moto d’acqua
comporta quindi di trattare con rispetto e cor-
tesia le altre persone, il suolo, l’acqua e gli
animali selvatici.
In qualsiasi momento, e ovunque siate, tene-
re presente che siete ospiti di tutto ciò che vi
circonda. Ricordare, per esempio, che il ru-
more della vostra moto d’acqua può anche
essere musica per voi, mentre per gli altri po-
trebbe costituire soltanto un rumore molesto,
e che gli spruzzi divertenti della vostra scia
possono produrre onde fastidiose per gli altri.
Evitare di usare la moto d’acqua in prossimità
di zone abitative costiere o di zone di nidifica-
zione di uccelli acquatici o altre zone naturali,
e mantenersi a rispettosa distanza dai pesca-
tori, dalle altre imbarcazioni, dai nuotatori e
dalle spiagge affollate. Se è inevitabile attra-
versare zone di questo tipo, procedere lenta-
mente attenendosi a tutte le disposizioni di
legge.
È necessario eseguire una manutenzione
adeguata per assicurare che le emissioni allo
scarico e i livelli di rumorosità della moto d’ac-
qua rientrino nei limiti prescritti. È necessario
accertarsi che venga eseguita la manutenzio-
ne raccomandata nel presente Manuale del
proprietario/conducente.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carburan-
te o non rabboccare l’olio dove il versamento
di tali sostanze può causare danni alla natura.
Portare la moto d’acqua fuori dall’acqua e al-
lontanarla dalla battigia prima di fare riforni-
mento di carburante. Smaltire l’acqua ed i
residui di carburante e di olio nel vano motorein conformità alle disposizioni di legge locali.
E mantenere pulito l’ambiente circostante per
le persone e gli animali selvatici che condivi-
dono con voi i corsi d’acqua: non gettare rifiu-
ti.
Se si utilizza responsabilmente la moto d’ac-
qua, con rispetto e cortesia per gli altri, si con-
tribuirà a garantire che i corsi d’acqua
possano continuare ad essere usati per gode-
re di una grande varietà di attività ricreative.
UF2F72H0.book Page 15 Wednesday, May 27, 2009 3:30 PM
Page 36 of 86

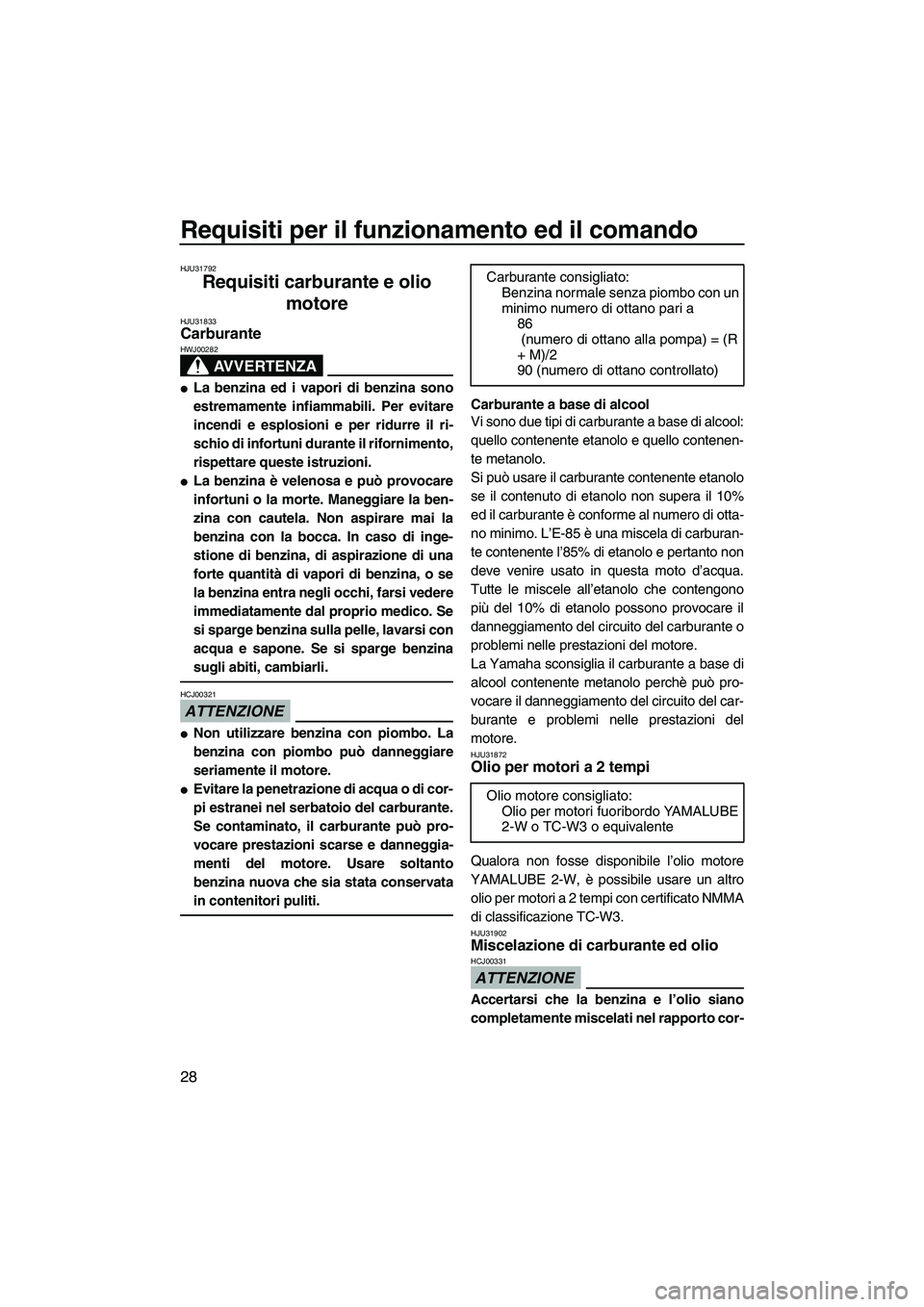

Requisiti per il funzionamento ed il comando
28
HJU31792
Requisiti carburante e olio
motore
HJU31833Carburante
AVVERTENZA
HWJ00282
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi e esplosioni e per ridurre il ri-
schio di infortuni durante il rifornimento,
rispettare queste istruzioni.
La benzina è velenosa e può provocare
infortuni o la morte. Maneggiare la ben-
zina con cautela. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina, di aspirazione di una
forte quantità di vapori di benzina, o se
la benzina entra negli occhi, farsi vedere
immediatamente dal proprio medico. Se
si sparge benzina sulla pelle, lavarsi con
acqua e sapone. Se si sparge benzina
sugli abiti, cambiarli.
ATTENZIONE
HCJ00321
Non utilizzare benzina con piombo. La
benzina con piombo può danneggiare
seriamente il motore.
Evitare la penetrazione di acqua o di cor-
pi estranei nel serbatoio del carburante.
Se contaminato, il carburante può pro-
vocare prestazioni scarse e danneggia-
menti del motore. Usare soltanto
benzina nuova che sia stata conservata
in contenitori puliti.
Carburante a base di alcool
Vi sono due tipi di carburante a base di alcool:
quello contenente etanolo e quello contenen-
te metanolo.
Si può usare il carburante contenente etanolo
se il contenuto di etanolo non supera il 10%
ed il carburante è conforme al numero di otta-
no minimo. L’E-85 è una miscela di carburan-
te contenente l’85% di etanolo e pertanto non
deve venire usato in questa moto d’acqua.
Tutte le miscele all’etanolo che contengono
più del 10% di etanolo possono provocare il
danneggiamento del circuito del carburante o
problemi nelle prestazioni del motore.
La Yamaha sconsiglia il carburante a base di
alcool contenente metanolo perchè può pro-
vocare il danneggiamento del circuito del car-
burante e problemi nelle prestazioni del
motore.
HJU31872Olio per motori a 2 tempi
Qualora non fosse disponibile l’olio motore
YAMALUBE 2-W, è possibile usare un altro
olio per motori a 2 tempi con certificato NMMA
di classificazione TC-W3.
HJU31902Miscelazione di carburante ed olio
ATTENZIONE
HCJ00331
Accertarsi che la benzina e l’olio siano
completamente miscelati nel rapporto cor-Carburante consigliato:
Benzina normale senza piombo con un
minimo numero di ottano pari a
86
(numero di ottano alla pompa) = (R
+ M)/2
90 (numero di ottano controllato)
Olio motore consigliato:
Olio per motori fuoribordo YAMALUBE
2-W o TC-W3 o equivalente
UF2F72H0.book Page 28 Wednesday, May 27, 2009 3:30 PM
Page 37 of 86

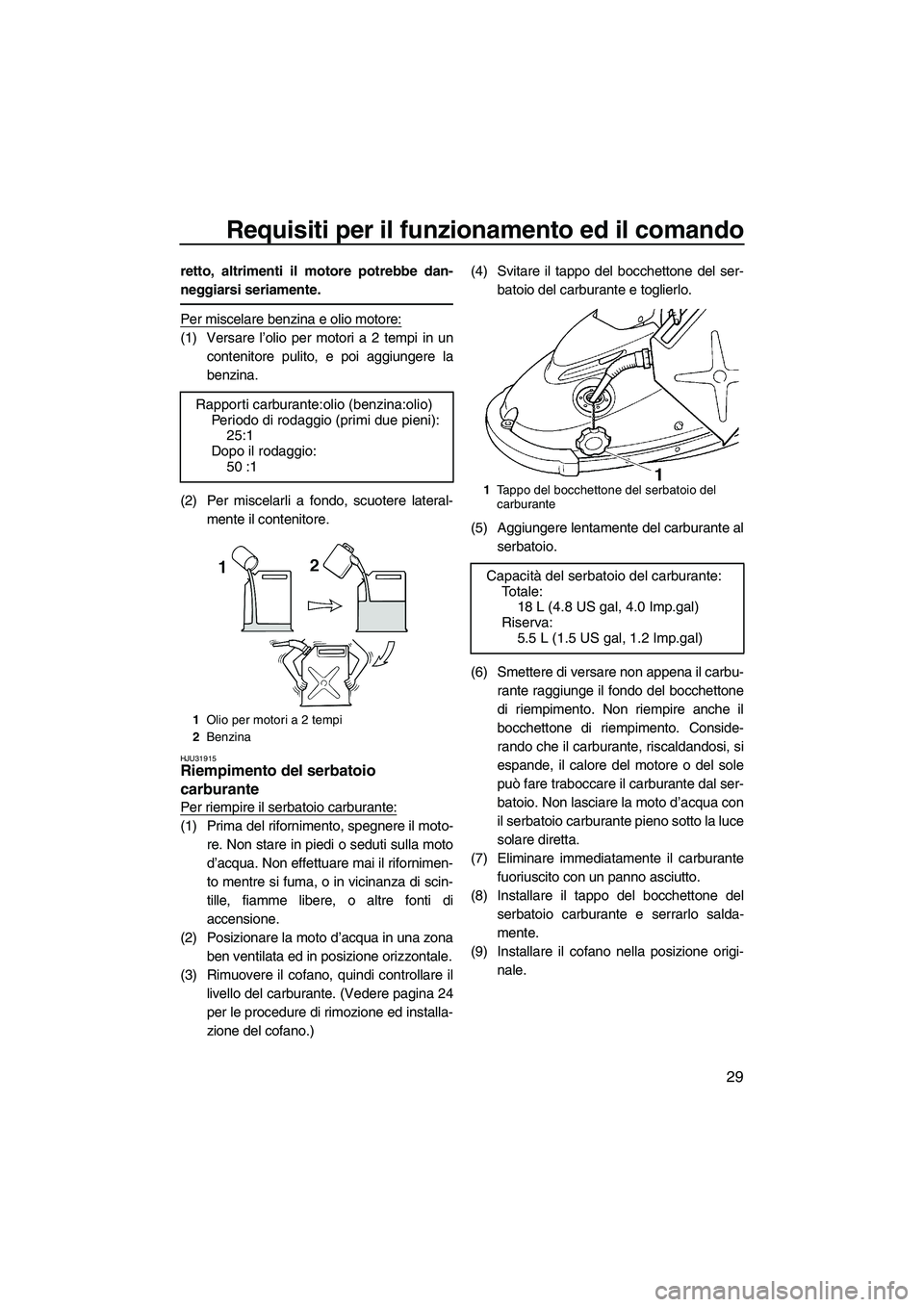

Requisiti per il funzionamento ed il comando
29
retto, altrimenti il motore potrebbe dan-
neggiarsi seriamente.
Per miscelare benzina e olio motore:
(1) Versare l’olio per motori a 2 tempi in un
contenitore pulito, e poi aggiungere la
benzina.
(2) Per miscelarli a fondo, scuotere lateral-
mente il contenitore.
HJU31915Riempimento del serbatoio
carburante
Per riempire il serbatoio carburante:
(1) Prima del rifornimento, spegnere il moto-
re. Non stare in piedi o seduti sulla moto
d’acqua. Non effettuare mai il rifornimen-
to mentre si fuma, o in vicinanza di scin-
tille, fiamme libere, o altre fonti di
accensione.
(2) Posizionare la moto d’acqua in una zona
ben ventilata ed in posizione orizzontale.
(3) Rimuovere il cofano, quindi controllare il
livello del carburante. (Vedere pagina 24
per le procedure di rimozione ed installa-
zione del cofano.)(4) Svitare il tappo del bocchettone del ser-
batoio del carburante e toglierlo.
(5) Aggiungere lentamente del carburante al
serbatoio.
(6) Smettere di versare non appena il carbu-
rante raggiunge il fondo del bocchettone
di riempimento. Non riempire anche il
bocchettone di riempimento. Conside-
rando che il carburante, riscaldandosi, si
espande, il calore del motore o del sole
può fare traboccare il carburante dal ser-
batoio. Non lasciare la moto d’acqua con
il serbatoio carburante pieno sotto la luce
solare diretta.
(7) Eliminare immediatamente il carburante
fuoriuscito con un panno asciutto.
(8) Installare il tappo del bocchettone del
serbatoio carburante e serrarlo salda-
mente.
(9) Installare il cofano nella posizione origi-
nale. Rapporti carburante:olio (benzina:olio)
Periodo di rodaggio (primi due pieni):
25:1
Dopo il rodaggio:
50 :1
1Olio per motori a 2 tempi
2Benzina
1Tappo del bocchettone del serbatoio del
carburante
Capacità del serbatoio del carburante:
To t a l e :
18 L (4.8 US gal, 4.0 Imp.gal)
Riserva:
5.5 L (1.5 US gal, 1.2 Imp.gal)
UF2F72H0.book Page 29 Wednesday, May 27, 2009 3:30 PM
Page 43 of 86

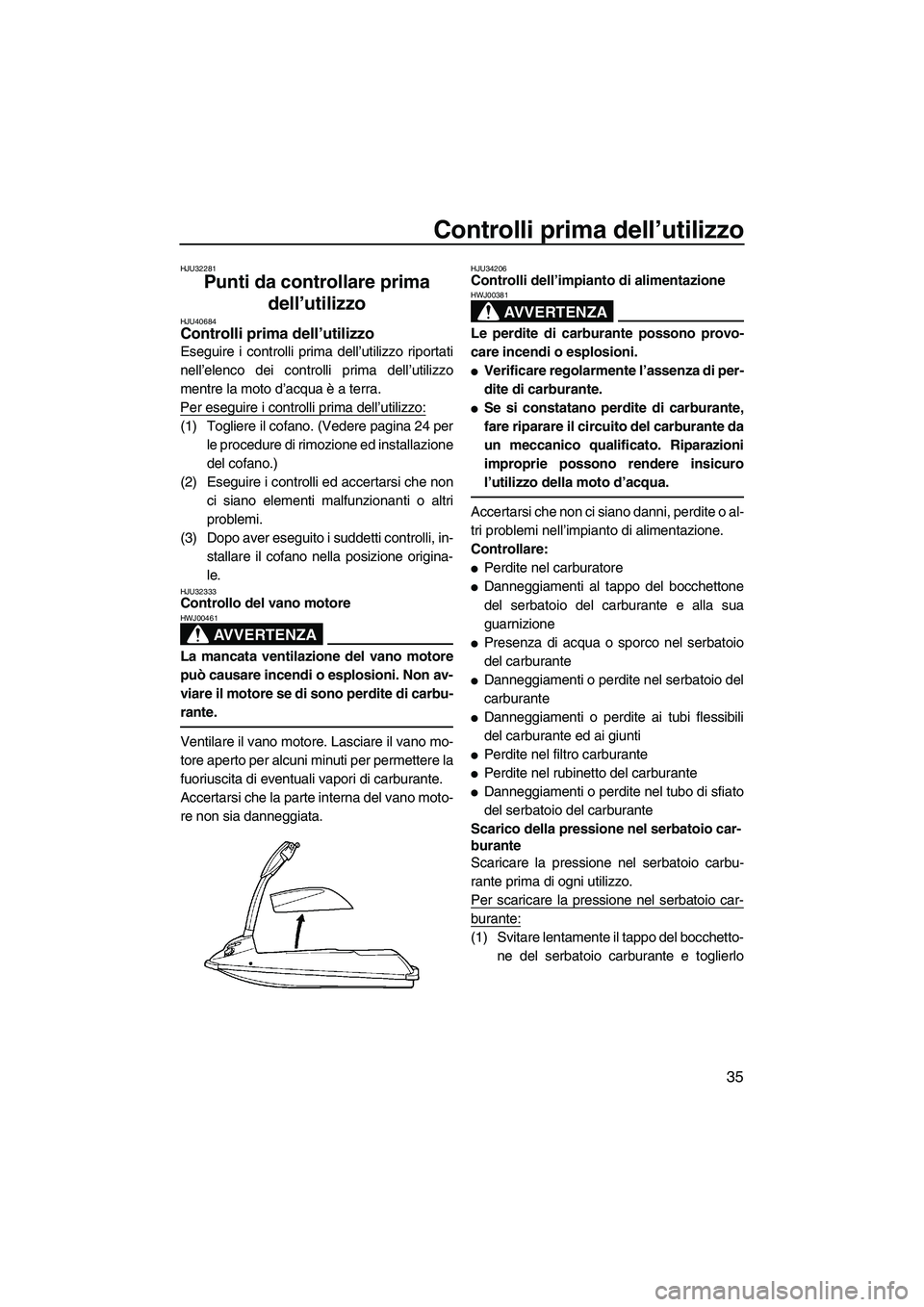

Controlli prima dell’utilizzo
35
HJU32281
Punti da controllare prima
dell’utilizzo
HJU40684Controlli prima dell’utilizzo
Eseguire i controlli prima dell’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
mentre la moto d’acqua è a terra.
Per eseguire i controlli prima dell’utilizzo:
(1) Togliere il cofano. (Vedere pagina 24 per
le procedure di rimozione ed installazione
del cofano.)
(2) Eseguire i controlli ed accertarsi che non
ci siano elementi malfunzionanti o altri
problemi.
(3) Dopo aver eseguito i suddetti controlli, in-
stallare il cofano nella posizione origina-
le.
HJU32333Controllo del vano motore
AVVERTENZA
HWJ00461
La mancata ventilazione del vano motore
può causare incendi o esplosioni. Non av-
viare il motore se di sono perdite di carbu-
rante.
Ventilare il vano motore. Lasciare il vano mo-
tore aperto per alcuni minuti per permettere la
fuoriuscita di eventuali vapori di carburante.
Accertarsi che la parte interna del vano moto-
re non sia danneggiata.
HJU34206Controlli dell’impianto di alimentazione
AVVERTENZA
HWJ00381
Le perdite di carburante possono provo-
care incendi o esplosioni.
Verificare regolarmente l’assenza di per-
dite di carburante.
Se si constatano perdite di carburante,
fare riparare il circuito del carburante da
un meccanico qualificato. Riparazioni
improprie possono rendere insicuro
l’utilizzo della moto d’acqua.
Accertarsi che non ci siano danni, perdite o al-
tri problemi nell’impianto di alimentazione.
Controllare:
Perdite nel carburatore
Danneggiamenti al tappo del bocchettone
del serbatoio del carburante e alla sua
guarnizione
Presenza di acqua o sporco nel serbatoio
del carburante
Danneggiamenti o perdite nel serbatoio del
carburante
Danneggiamenti o perdite ai tubi flessibili
del carburante ed ai giunti
Perdite nel filtro carburante
Perdite nel rubinetto del carburante
Danneggiamenti o perdite nel tubo di sfiato
del serbatoio del carburante
Scarico della pressione nel serbatoio car-
burante
Scaricare la pressione nel serbatoio carbu-
rante prima di ogni utilizzo.
Per scaricare la pressione nel serbatoio car-
burante:
(1) Svitare lentamente il tappo del bocchetto-
ne del serbatoio carburante e toglierlo
UF2F72H0.book Page 35 Wednesday, May 27, 2009 3:30 PM
Page 44 of 86

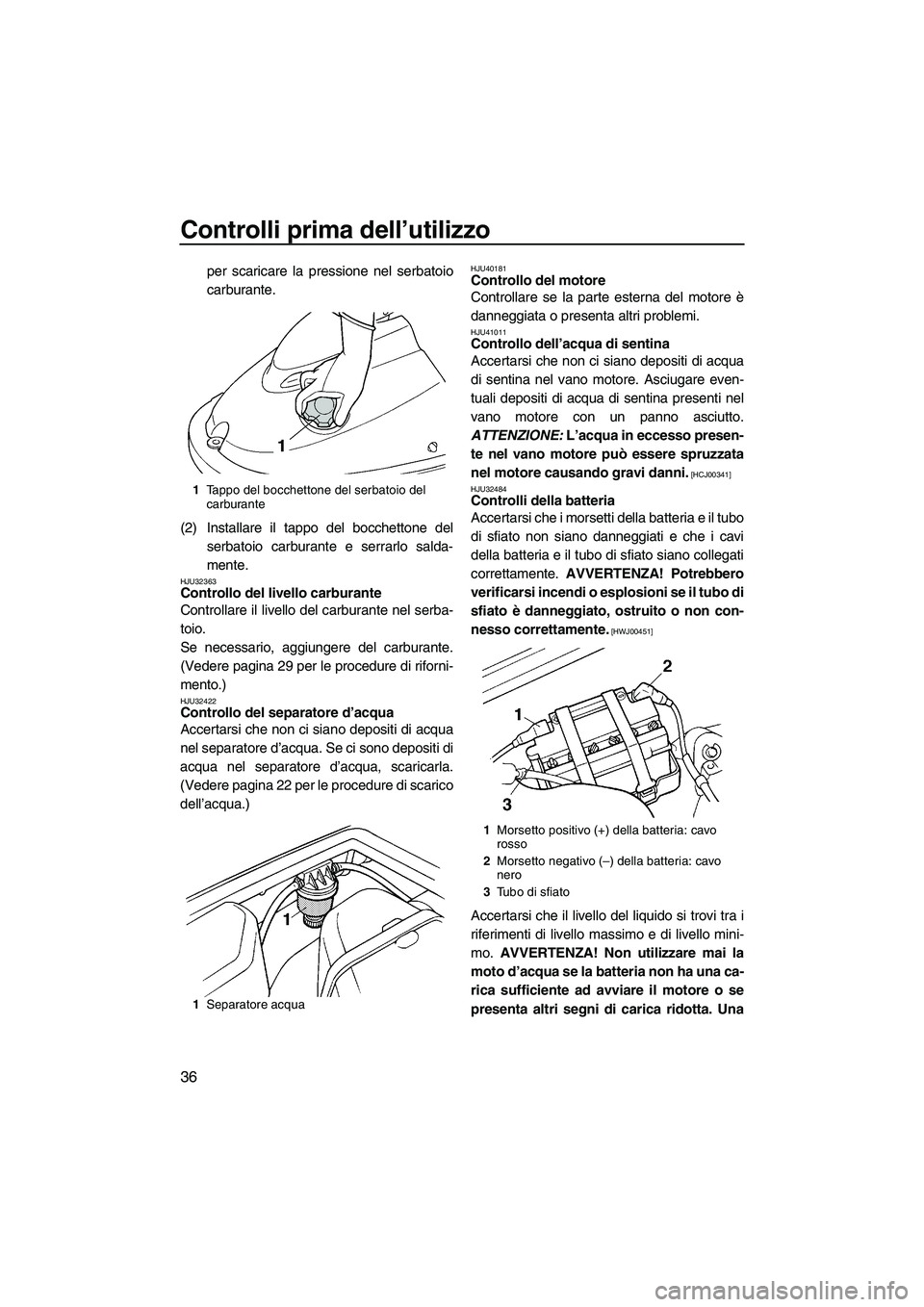

Controlli prima dell’utilizzo
36
per scaricare la pressione nel serbatoio
carburante.
(2) Installare il tappo del bocchettone del
serbatoio carburante e serrarlo salda-
mente.
HJU32363Controllo del livello carburante
Controllare il livello del carburante nel serba-
toio.
Se necessario, aggiungere del carburante.
(Vedere pagina 29 per le procedure di riforni-
mento.)
HJU32422Controllo del separatore d’acqua
Accertarsi che non ci siano depositi di acqua
nel separatore d’acqua. Se ci sono depositi di
acqua nel separatore d’acqua, scaricarla.
(Vedere pagina 22 per le procedure di scarico
dell’acqua.)
HJU40181Controllo del motore
Controllare se la parte esterna del motore è
danneggiata o presenta altri problemi.
HJU41011Controllo dell’acqua di sentina
Accertarsi che non ci siano depositi di acqua
di sentina nel vano motore. Asciugare even-
tuali depositi di acqua di sentina presenti nel
vano motore con un panno asciutto.
ATTENZIONE: L’acqua in eccesso presen-
te nel vano motore può essere spruzzata
nel motore causando gravi danni.
[HCJ00341]
HJU32484
Controlli della batteria
Accertarsi che i morsetti della batteria e il tubo
di sfiato non siano danneggiati e che i cavi
della batteria e il tubo di sfiato siano collegati
correttamente. AVVERTENZA! Potrebbero
verificarsi incendi o esplosioni se il tubo di
sfiato è danneggiato, ostruito o non con-
nesso correttamente.
[HWJ00451]
Accertarsi che il livello del liquido si trovi tra i
riferimenti di livello massimo e di livello mini-
mo. AVVERTENZA! Non utilizzare mai la
moto d’acqua se la batteria non ha una ca-
rica sufficiente ad avviare il motore o se
presenta altri segni di carica ridotta. Una
1Tappo del bocchettone del serbatoio del
carburante
1Separatore acqua
1Morsetto positivo (+) della batteria: cavo
rosso
2Morsetto negativo (–) della batteria: cavo
nero
3Tu b o d i s f i a t o
UF2F72H0.book Page 36 Wednesday, May 27, 2009 3:30 PM
