Conservação e armazenamento
54

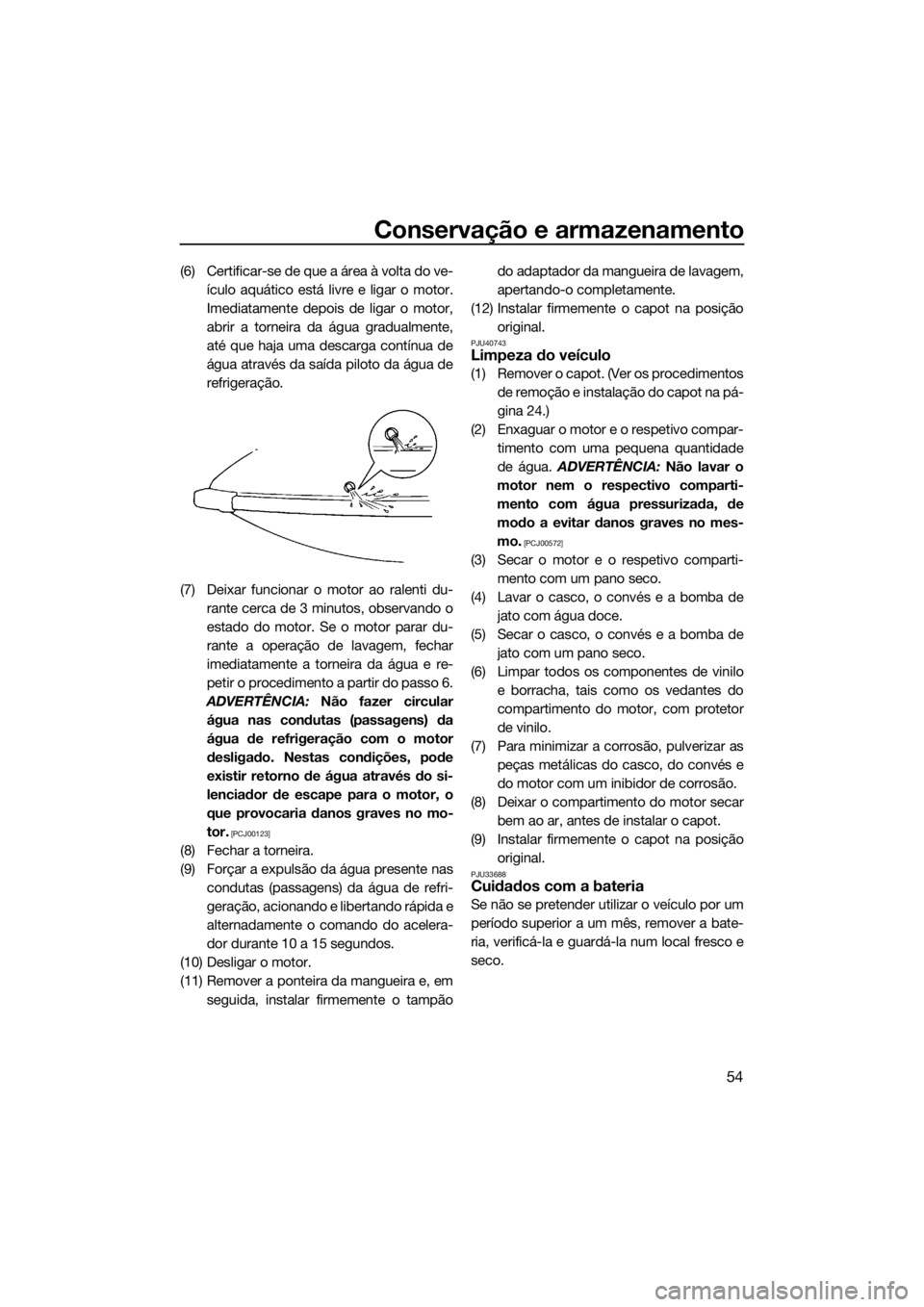

(6) Certificar-se de que a área à volta do ve-
ículo aquático está livre e ligar o motor.
Imediatamente depois de ligar o motor,
abrir a torneira da água gradualmente,
até que haja uma descarga contínua de
água através da saída piloto da água de
refrigeração.
(7) Deixar funcionar o motor ao ralenti du-
rante cerca de 3 minutos, observando o
estado do motor. Se o motor parar du-
rante a operação de lavagem, fechar
imediatamente a torneira da água e re-
petir o procedimento a partir do passo 6.
ADVERTÊNCIA: Não fazer circular
água nas condutas (passagens) da
água de refrigeração com o motor
desligado. Nestas condições, pode
existir retorno de água através do si-
lenciador de escape para o motor, o
que provocaria danos graves no mo-
tor.
[PCJ00123]
(8) Fechar a torneira.
(9) Forçar a expulsão da água presente nas
condutas (passagens) da água de refri-
geração, acionando e libertando rápida e
alternadamente o comando do acelera-
dor durante 10 a 15 segundos.
(10) Desligar o motor.
(11) Remover a ponteira da mangueira e, em
seguida, instalar firmemente o tampãodo adaptador da mangueira de lavagem,
apertando-o completamente.
(12) Instalar firmemente o capot na posição
original.
PJU40743Limpeza do veículo
(1) Remover o capot. (Ver os procedimentos
de remoção e instalação do capot na pá-
gina 24.)
(2) Enxaguar o motor e o respetivo compar-
timento com uma pequena quantidade
de água. ADVERTÊNCIA: Não lavar o
motor nem o respectivo comparti-
mento com água pressurizada, de
modo a evitar danos graves no mes-
mo.
[PCJ00572]
(3) Secar o motor e o respetivo comparti-
mento com um pano seco.
(4) Lavar o casco, o convés e a bomba de
jato com água doce.
(5) Secar o casco, o convés e a bomba de
jato com um pano seco.
(6) Limpar todos os componentes de vinilo
e borracha, tais como os vedantes do
compartimento do motor, com protetor
de vinilo.
(7) Para minimizar a corrosão, pulverizar as
peças metálicas do casco, do convés e
do motor com um inibidor de corrosão.
(8) Deixar o compartimento do motor secar
bem ao ar, antes de instalar o capot.
(9) Instalar firmemente o capot na posição
original.
PJU33688Cuidados com a bateria
Se não se pretender utilizar o veículo por um
período superior a um mês, remover a bate-
ria, verificá-la e guardá-la num local fresco e
seco.
UF4D75P0.book Page 54 Friday, March 16, 2018 11:26 AM

Conservação e armazenamento
55
AVISO
PWJ00792
O electrólito da bateria é tóxico e perigo-
so, podendo provocar queimaduras gra-
ves, etc. O electrólito contém ácido
sulfúrico. Evitar o contacto com a pele, os
olhos ou o vestuário.
Antídotos
Externo: lavar a área afectada com água.
Interno: beber grandes quantidades de
água ou leite. Logo a seguir, tomar leite de
magnésia, ovo batido ou óleo vegetal.
Contactar imediatamente um médico.
Olhos: lavar com água corrente durante 15
minutos e consultar imediatamente um
médico.
As baterias produzem gases explosivos.
Não aproximar faíscas, chamas, cigarros,
etc. das baterias. Se se utilizar ou carregar
as baterias em espaços fechados, estes
devem ser bem ventilados. Utilizar sempre
óculos de protecção durante os trabalhos
com baterias.
Manter fora do alcance das crianças.
Para remover a bateria:
(1) Desligar o cabo negativo (–) da bateria.
(2) Desligar o cabo positivo (+) da bateria.
(3) Desligar o tubo de respiro.(4) Soltar as bandas de fixação da bateria e
remover a bateria do veículo.
Verificação da bateria
Verificar se a caixa da bateria não está da-
nificada.
Verificar se os terminais da bateria não es-
tão corroídos ou danificados.
Verificar se o tubo de respiro não está obs-
truído ou danificado.
Verificação do nível de eletrólito
Verificar se o nível de eletrólito se encontra
entre as marcas de nível máximo e mínimo.
Se o nível de eletrólito estiver baixo, adicionar
água destilada até atingir o nível especifica-
do. ADVERTÊNCIA: Utilizar apenas água
destilada para encher a bateria; caso con-
1Terminal positivo (+) da bateria: cabo ver-
melho
2Banda da bateria
3Terminal negativo (–) da bateria: cabo preto
4Tubo de respiro
UF4D75P0.book Page 55 Friday, March 16, 2018 11:26 AM

Conservação e armazenamento
56
trário, poderá reduzir a vida útil da bateria.
[PCJ00242]
Se for adicionada água destilada, verificar a
tensão da bateria.
Recomenda-se que seja um Concessionário
Yamaha a verificar a tensão da bateria e a
carregá-la. Caso se faça o carregamento da
bateria pessoalmente, ler e seguir as instru-
ções fornecidas com a máquina de teste e o
carregador que forem utilizados.
ADVERTÊNCIA: Não tentar carregar a ba-
teria apressadamente. Tal poderá reduzir
a vida útil da mesma.
[PCJ00252]
Verificação das bandas de fixação da ba-
teria
Verificar se as bandas de fixação da bateria
não estão danificadas.Para guardar a bateria:
(1) Limpar a caixa da bateria com água do-
ce.
(2) Se os terminais da bateria estiverem su-
jos ou corroídos, limpá-los com uma es-
cova de arame.
(3) Aplique massa lubrificante resistente à
água nos terminais da bateria.
(4) Guardar a bateria num local fresco e se-
co. ADVERTÊNCIA: Armazenar a bate-
ria descarregada pode provocar
danos permanentes à bateria. A bate-
ria deve ser verificada periodicamen-
te.
[PCJ00103]
Para instalar a bateria:
(1) Colocar a bateria no respetivo comparti-
mento e prender as bandas de fixação
da bateria aos suportes.
(2) Ligar o cabo positivo (+) da bateria (ver-
melho) ao terminal positivo (+) da bateria.
ADVERTÊNCIA: A inversão dos cabos
da bateria danifica os componentes
eléctricos.
[PCJ00262]
(3) Ligar o cabo negativo (–) da bateria (pre-
to) ao terminal negativo (–) da bateria.
1Marca do nível máximo
2Marca do nível mínimo
1Banda da bateria
1Terminal da bateria
Massa lubrificante resistente à água re-
comendada:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF4D75P0.book Page 56 Friday, March 16, 2018 11:26 AM

Conservação e armazenamento
57
(4) Ligar o tubo de respiro à bateria. AVISO!
Se o tubo de respiro estiver danifica-
do, obstruído ou não estiver devida-
mente ligado, pode ocorrer um
incêndio ou explosão.
[PWJ00452]
(5) Certificar-se de que a bateria se encon-
tra bem fixa no compartimento.
PJU33484
Armazenamento por um longo
período
AVISO
PWJ00321
Quando se guardar o veículo aquático,
deve-se sempre rodar o manípulo da vál-
vula de alimentação de combustível para a
posição “OFF”, de modo a evitar o derra-
me de combustível no motor ou no res-
pectivo compartimento, o que pode
conduzir a um incêndio.
O armazenamento durante longos períodos
de tempo, por exemplo durante o Inverno, re-
quer uma manutenção preventiva para evitar
a deterioração. Aconselha-se a manutenção
do veículo por um Concessionário Yamaha
antes de este ser armazenado.
Contudo, os procedimentos que se seguem
podem ser facilmente realizados pelo pro-
prietário.
PJU40763Limpeza
(1) Lavar as condutas (passagens) da água
de refrigeração. (Ver as informações so-
bre a lavagem das condutas (passagens)
da água de refrigeração na página 53.)
OBSERVAÇÃO:
Se se pretender guardar o veículo por um
longo período, por exemplo no Inverno, ates-
tar o reservatório de combustível com gaso-
UF4D75P0.book Page 57 Friday, March 16, 2018 11:26 AM

Conservação e armazenamento
58
lina de destilação recente e adicionar
condicionador e estabilizador de combustível
ao reservatório, segundo as instruções do fa-
bricante, antes de se ligar o motor.
(2) Limpar o veículo. (Ver as informações
sobre a limpeza do veículo aquático na
página 54.)
Polir o casco com cera não abrasiva.
PJU40795Lubrificação
Usar um aplicador de massa lubrificante ma-
rítima adequado e pulverizar um inibidor de
corrosão entre os cabos interiores e exterio-
res para lubrificar os cabos e purgar qualquer
sujidade e humidade.
Para manter as peças móveis a deslizar ou a
rodar suavemente, lubrificá-las com massa
lubrificante resistente à água.
Cabo do acelerador (extremidade do car-
burador) e cabo da borboleta do ar de ad-
missão (extremidade do carburador)
Cabo do acelerador (extremidade do co-
mando do acelerador)
Apertar o comando do acelerador e retirar
o vedante. Pulverizar inibidor de corrosãono cabo exterior. Instalar novamente o ve-
dante.
Rótula do cabo do sistema de governo (ex-
tremidade do guiador) e cabo interior do
cabo do sistema de governo (extremidade
do guiador)
Para aceder à rótula do cabo do sistema
de governo (extremidade do guiador) e ao
cabo interior do cabo do sistema de gover-
no (extremidade do guiador), remover a co-
bertura da coluna do guiador. (Consultar as
informações para a remoção da cobertura
da coluna do guiador no passo 1 de “Ajus-
tar o ângulo da tubeira do jato” na página
61.)
Rótula do cabo do sistema de governo (ex-
tremidade da tubeira do jato) e cabo inte- Massa lubrificante resistente à água re-
comendada:
YAMALUBE MARINE
GREASE/Yamaha Grease A
1Ve da n t e
UF4D75P0.book Page 58 Friday, March 16, 2018 11:26 AM

Conservação e armazenamento
59
rior do cabo do sistema de governo
(extremidade da tubeira do jato)
PJU40944Tratamento contra a corrosão
ADVERTÊNCIA
PCJ01361
Não deixar o motor a trabalhar durante
mais de 15 segundos em terra sem forne-
cimento de água, caso contrário o motor
pode sobreaquecer.
Pulverizar as peças metálicas do casco e do
motor com um inibidor de corrosão.
Para efetuar o tratamento contra a corrosão
nos componentes internos do motor:
(1) Remover o capot. (Ver os procedimentos
de remoção e instalação do capot na pá-
gina 24.)
(2) Desapertar o tampão do silenciador do
ar de admissão e removê-lo.(3) Certificar-se de que a área à volta do ve-
ículo aquático está livre e ligar o motor
num local com boa ventilação.
(4) Deixar o motor em funcionamento com o
ralenti alto.
(5) Pulverizar, rapidamente, o máximo pos-
sível de inibidor de corrosão através do
orifício da cobertura do silenciador do ar
de admissão. Continuar a pulverizar óleo
até o motor parar (ou durante um máxi-
mo de 15 segundos). AVISO! Não apli-
car ou pulverizar gasolina, nem
qualquer outra substância (com ex-
cepção de um inibidor de corrosão),
no orifício da cobertura do silencia-
dor. Não pulverizar produtos inibido-
res de corrosão inflamáveis sobre as
superfícies do motor enquanto este
estiver quente. Caso contrário, pode-
rá ocorrer um incêndio ou uma explo-
são.
[PWJ00302]
(6) Instalar com firmeza o tampão do silen-
ciador do ar de admissão, apertando-o
completamente. ADVERTÊNCIA: Após
a pulverização do motor, instalar cor-
rectamente o tampão do silenciador
do ar de admissão, de modo a impedir
a entrada de água no motor e a sua
danificação.
[PCJ00153]
(7) Instalar firmemente o capot na posição
original.
1Tampão do silenciador do ar de admissão
UF4D75P0.book Page 59 Friday, March 16, 2018 11:26 AM

Manutenção
60
PJU33769
Manutenção
As verificações periódicas e a lubrificação
ajudarão a manter o veículo em bom estado
de segurança e de funcionamento. Por este
motivo, a realização da manutenção periódi-
ca tem de se assegurada. A segurança é uma
das responsabilidades do proprietário do ve-
ículo. É necessária uma manutenção ade-
quada para garantir que a emissão dos gases
de escape e os níveis de ruído permanecem
dentro dos limites determinados. Os pontos
mais importantes para a inspeção e lubrifica-
ção do veículo encontram-se indicados nas
páginas seguintes.
Consultar um Concessionário Yamaha relati-
vamente a peças de substituição genuínas e
componentes opcionais Yamaha especial-
mente desenvolvidos para o veículo.
Não esquecer que as anomalias ou falhas re-
sultantes da instalação de peças ou acessó-
rios não equivalentes em qualidade às peças
genuínas Yamaha não são cobertas pela ga-
rantia limitada.
A manutenção, substituição ou reparação
dos dispositivos para controlo de emis-
sões e do sistema pode ser realizada em
qualquer oficina ou mecânico capacita-
dos para a reparação de um motor de ex-
plosão marítimo. Contudo, as reparações
ao abrigo da garantia devem ser feitas
num Concessionário Yamaha Marine au-
torizado.
AVISO
PWJ00312
Desligar o motor durante os procedimen-
tos de manutenção, salvo especificação
em contrário. Em caso de desconheci-
mento dos procedimentos de manuten-
ção do veículo, solicitar este trabalho aum Concessionário Yamaha ou a outro
mecânico qualificado.
PJU33803Jogo de ferramentas
Este veículo aquático inclui um jogo de ferra-
mentas. Colocar o jogo de ferramentas num
saco estanque e transportá-lo no veículo
sempre que este é utilizado.
PJU34338Ajuste da resistência do guiador
O grau de resistência do guiador pode ser
ajustado de acordo com as preferências do
operador.
1Saco de ferramentas
2Chave de parafusos
3Chave de caixa de 10/12 mm
4Ponteira da mangueira
5Vela de ignição (incluída uma para cada ci-
lindro)
6Chave de caixa de 14/21 mm
7Alicate
8Chave de bocas de 10/12 mm
UF4D75P0.book Page 60 Friday, March 16, 2018 11:26 AM

Manutenção
61
Para ajustar a resistência do guiador:
(1) Levantar a coluna do guiador e apoiá-la
com a cavilha de suporte.
(2) Remover os quatro parafusos e a cober-
tura do guiador.
(3) Virar o guiador de modo que o punho es-
querdo fique virado para baixo.
(4) Desapertar a contraporca.(5) Apertar ou desapertar a porca regulado-
ra até se obter o grau de resistência pre-
tendido.
(6) Mantendo a porca reguladora fixa com
uma chave, apertar a contraporca de
acordo com o binário especificado.
(7) Instalar firmemente a cobertura do guia-
dor e os quatro parafusos nas posições
originais.
(8) Com a coluna do guiador fixa, deslocar a
cavilha de suporte para a posição de ar-
mazenamento e, depois, baixar a coluna
do guiador.
PJU3128AAjustar o ângulo da tubeira do jato
O ângulo da tubeira do jato pode ser ajusta-
do para duas configurações, de acordo com
a preferência do operador.
1Coluna do guiador
2Cavilha de suporte
1Cobertura do guiador
1
1Porca reguladora
2Contraporca
Binário de aperto:
Contraporca:
28 N·m (2.8 kgf·m, 21 lb·ft)
UF4D75P0.book Page 61 Friday, March 16, 2018 11:26 AM

Manutenção
62
Para ajustar o ângulo da tubeira do jato:
(1) Desapertar os dois parafusos e remover
a cobertura da coluna do guiador.
(2) Puxar a cobertura do ajustador do cabo
de governo e, em seguida, desligar o
ajustador do parafuso de eixo do cabo
de governo.(3) Remover o parafuso de eixo do cabo de
governo.
(4) Selecionar o ângulo da tubeira do jato,
instalar o parafuso de eixo do cabo de
governo com a anilha de frenagem na
posição pretendida (P1 ou P2) na coluna
de direção e, em seguida, apertar o pa-
rafuso de acordo com o binário de aper-
to especificado.
1Cobertura da coluna do guiador
1Ajustador do cabo de governo
1Parafuso de eixo do cabo de governo
2Coluna do guiador
UF4D75P0.book Page 62 Friday, March 16, 2018 11:26 AM

Manutenção
63
OBSERVAÇÃO:
Não é possível utilizar o orifício mais externo
da coluna de direção.
(5) Ligar firmemente o ajustador do cabo de
governo ao parafuso de eixo do cabo de
governo.(6) Instalar firmemente a cobertura da colu-
na do guiador e os dois parafusos nas
posições originais.
1Ângulos da tubeira
1Ângulos da tubeira
2Posições do parafuso de eixo do cabo de
governo
Posição padrão do parafuso de eixo do
cabo de governo:
P2
Binário de aperto:
Parafuso de eixo do cabo de gover-
no:
5 N·m (0.5 kgf·m, 3.7 lb·ft)
UF4D75P0.book Page 63 Friday, March 16, 2018 11:26 AM
