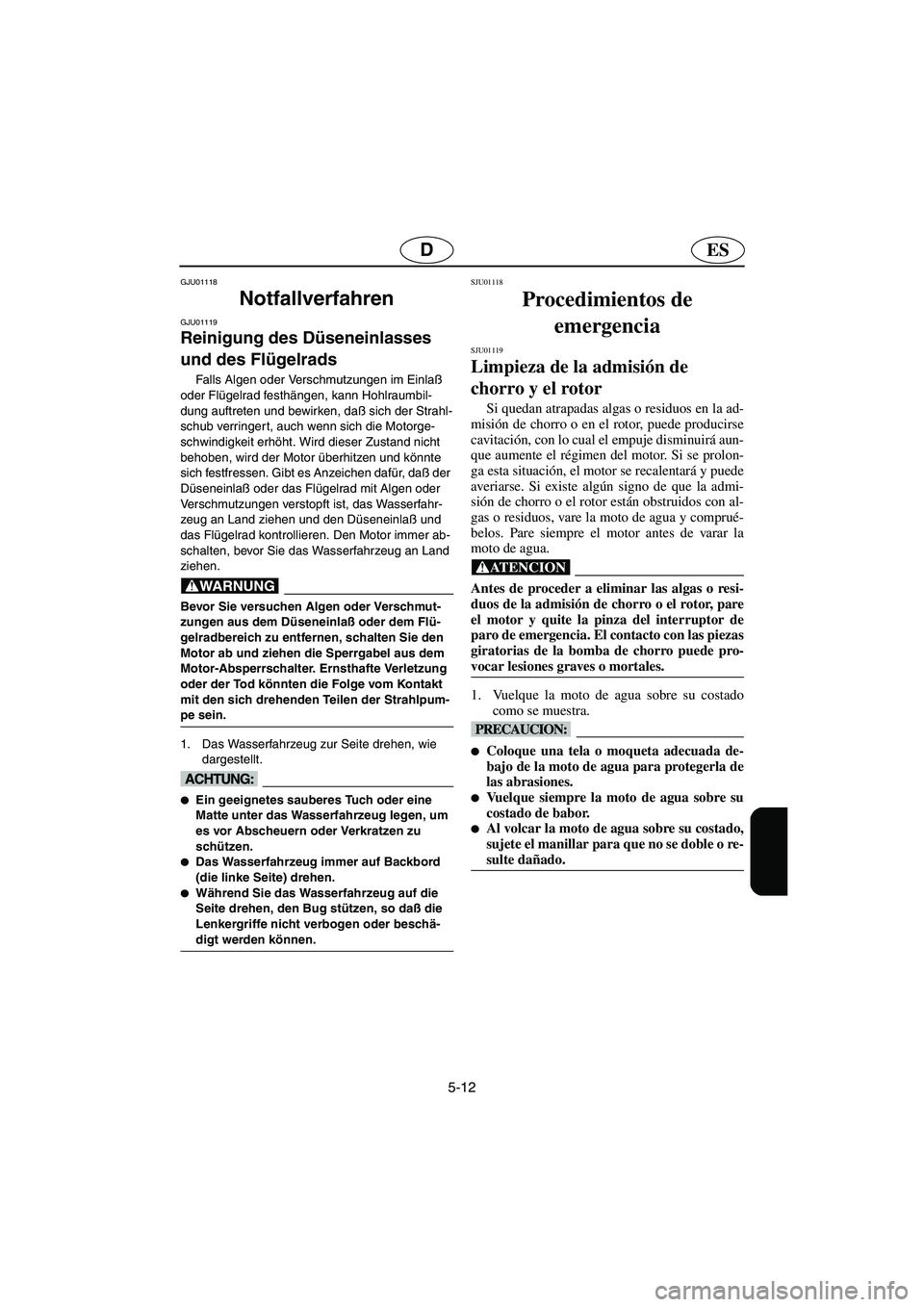

Page 261 of 282
5-12
ESD
GJU01118
Notfallverfahren
GJU01119
Reinigung des Düseneinlasses
und des Flügelrads
Falls Algen oder Verschmutzungen im Einlaß
oder Flügelrad festhängen, kann Hohlraumbil-
dung auftreten und bewirken, daß sich der Strahl-
schub verringert, auch wenn sich die Motorge-
schwindigkeit erhöht. Wird dieser Zustand nicht
behoben, wird der Motor überhitzen und könnte
sich festfressen. Gibt es Anzeichen dafür, d aß der
Düseneinlaß oder das Flügelrad mit Algen oder
Verschmutzungen verstopft ist, das Wasserfahr-
zeug an Land ziehen und den Düseneinlaß und
das Flügelrad kontrollieren. Den Motor immer ab-
schalten, bevor Sie das Wasserfahrzeug an Land
ziehen.
@ Bevor Sie versuchen Algen oder Verschmut-
zungen aus dem Düseneinlaß oder dem Flü-
gelradbereich zu entfernen, schalten Sie den
Motor ab und ziehen die Sperrgabel aus dem
Motor-Absperrschalter. Ernsthafte Verletzung
oder der Tod könnten die Folge vom Kontakt
mit den sich drehenden Teilen der Strahlpum-
pe sein.
@
1. Das Wasserfahrzeug zur Seite drehen, wie
dargestellt.
@ Ein geeignetes sauberes Tuch oder eine
Matte unter das Wasserfahrzeug legen, um
es vor Abscheuern oder Verkratzen zu
schützen.
Das Wasserfahrzeug immer auf Backbord
(die linke Seite) drehen.
Während Sie das Wasserfahrzeug auf die
Seite drehen, den Bug stützen, so daß die
Lenkergriffe nicht verbogen oder beschä-
digt werden können.
@
SJU01118
Procedimientos de
emergencia
SJU01119
Limpieza de la admisión de
chorro y el rotor
Si quedan atrapadas algas o residuos en la ad-
misión de chorro o en el rotor, puede producirse
cavitación, con lo cual el empuje disminuirá aun-
que aumente el régimen del motor. Si se prolon-
ga esta situación, el motor se recalentará y puede
averiarse. Si existe algún signo de que la admi-
sión de chorro o el rotor están obstruidos con al-
gas o residuos, vare la moto de agua y comprué-
belos. Pare siempre el motor antes de varar la
moto de agua.
@ Antes de proceder a eliminar las algas o resi-
duos de la admisión de chorro o el rotor, pare
el motor y quite la pinza del interruptor de
paro de emergencia. El contacto con las piezas
giratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
@
1. Vuelque la moto de agua sobre su costado
como se muestra.
@ Coloque una tela o moqueta adecuada de-
bajo de la moto de agua para protegerla de
las abrasiones.
Vuelque siempre la moto de agua sobre su
costado de babor.
Al volcar la moto de agua sobre su costado,
sujete el manillar para que no se doble o re-
sulte dañado.
@
UGU582A0.book Page 12 Friday, August 30, 2002 11:22 AM

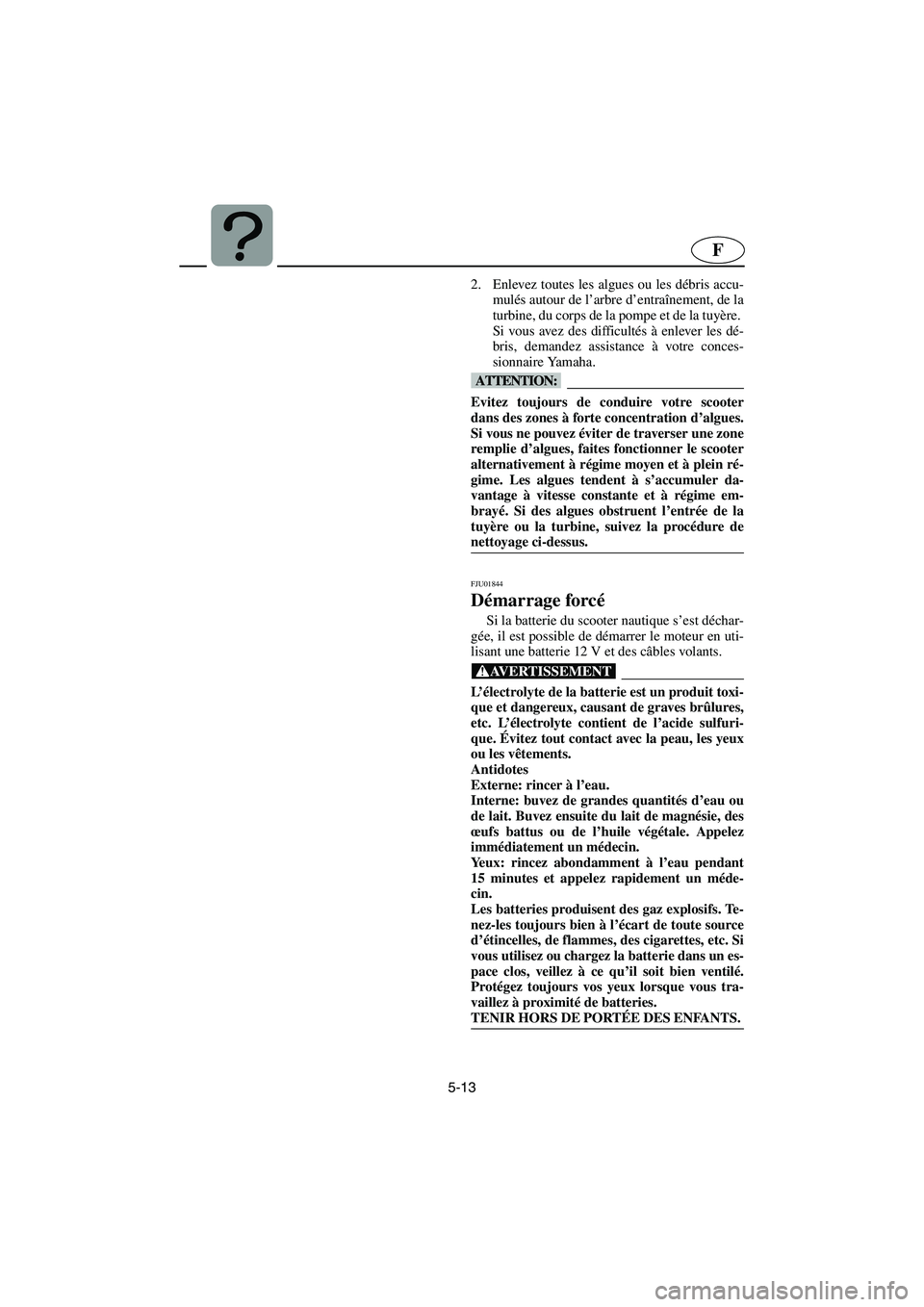

Page 262 of 282
5-13
F
2. Enlevez toutes les algues ou les débris accu-
mulés autour de l’arbre d’entraînement, de la
turbine, du corps de la pompe et de la tuyère.
Si vous avez des difficultés à enlever les dé-
bris, demandez assistance à votre conces-
sionnaire Yamaha.
@ Evitez toujours de conduire votre scooter
dans des zones à forte concentration d’algues.
Si vous ne pouvez éviter de traverser une zone
remplie d’algues, faites fonctionner le scooter
alternativement à régime moyen et à plein ré-
gime. Les algues tendent à s’accumuler da-
vantage à vitesse constante et à régime em-
brayé. Si des algues obstruent l’entrée de la
tuyère ou la turbine, suivez la procédure de
nettoyage ci-dessus.
@
FJU01844
Démarrage forcé
Si la batterie du scooter nautique s’est déchar-
gée, il est possible de démarrer le moteur en uti-
lisant une batterie 12 V et des câbles volants.
@ L’électrolyte de la batterie est un produit toxi-
que et dangereux, causant de graves brûlures,
etc. L’électrolyte contient de l’acide sulfuri-
que. Évitez tout contact avec la peau, les yeux
ou les vêtements.
Antidotes
Externe: rincer à l’eau.
Interne: buvez de grandes quantités d’eau ou
de lait. Buvez ensuite du lait de magnésie, des
œufs battus ou de l’huile végétale. Appelez
immédiatement un médecin.
Yeux: rincez abondamment à l’eau pendant
15 minutes et appelez rapidement un méde-
cin.
Les batteries produisent des gaz explosifs. Te-
nez-les toujours bien à l’écart de toute source
d’étincelles, de flammes, des cigarettes, etc. Si
vous utilisez ou chargez la batterie dans un es-
pace clos, veillez à ce qu’il soit bien ventilé.
Protégez toujours vos yeux lorsque vous tra-
vaillez à proximité de batteries.
TENIR HORS DE PORTÉE DES ENFANTS.
@
UGU582A0.book Page 13 Friday, August 30, 2002 11:22 AM

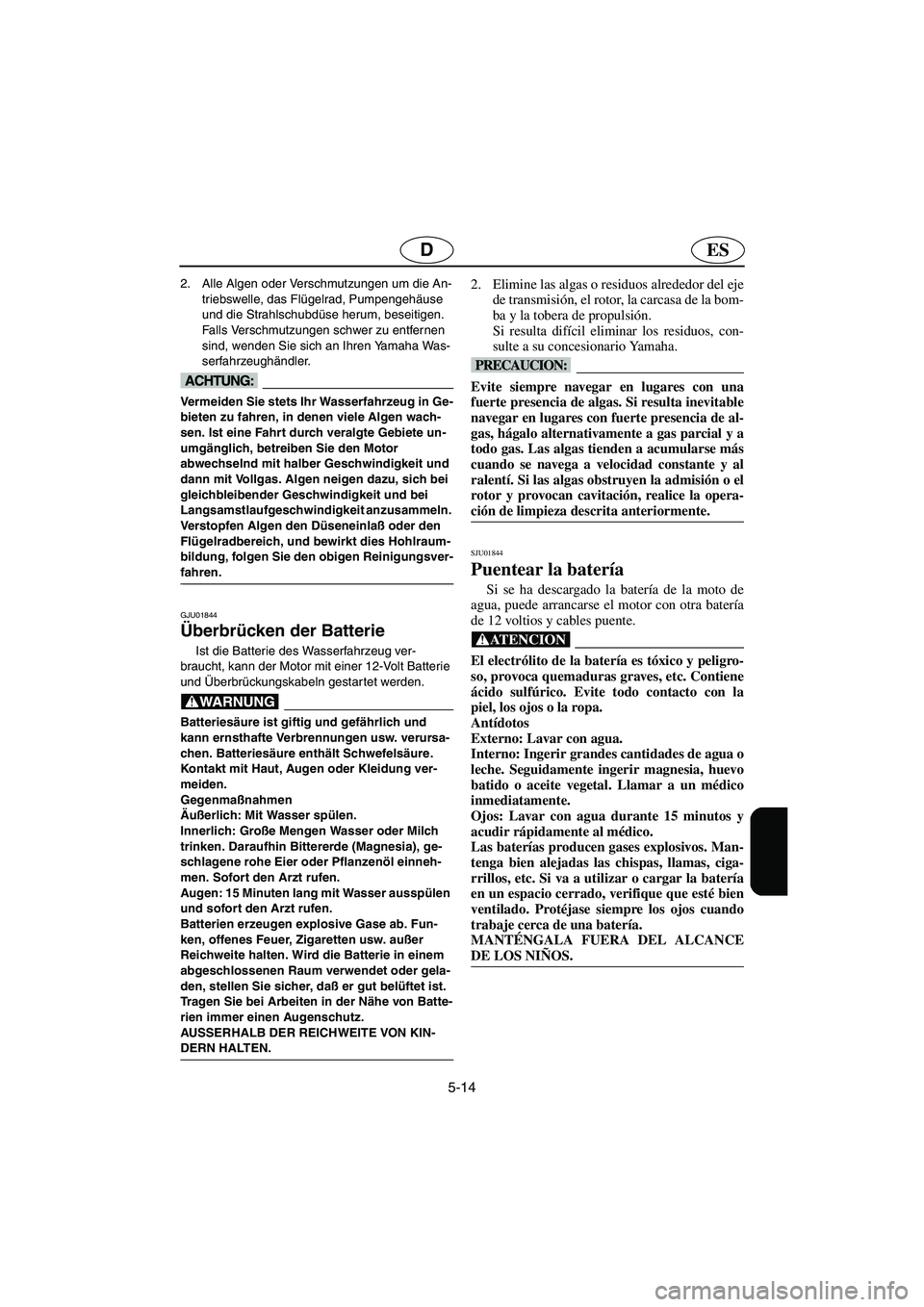

Page 263 of 282
5-14
ESD
2. Alle Algen oder Verschmutzungen um die An-
triebswelle, das Flügelrad, Pumpengehäuse
und die Strahlschubdüse herum, beseitigen.
Falls Verschmutzungen schwer zu entfernen
sind, wenden Sie sich an Ihren Yamaha Was-
serfahrzeughändler.
@ Vermeiden Sie stets Ihr Wasserfahrzeug in Ge-
bieten zu fahren, in denen viele Algen wach-
sen. Ist eine Fahrt durch veralgte Gebiete un-
umgänglich, betreiben Sie den Motor
abwechselnd mit halber Geschwindigkeit und
dann mit Vollgas. Algen neigen dazu, sich bei
gleichbleibender Geschwindigkeit und bei
Langsamstlaufgeschwindigkeit anzusammeln.
Verstopfen Algen den Düseneinlaß oder den
Flügelradbereich, und bewirkt dies Hohlraum-
bildung, folgen Sie den obigen Reinigungsver-
fahren.
@
GJU01844
Überbrücken der Batterie
Ist die Batterie des Wasserfahrzeug ver-
braucht, kann der Motor mit einer 12-Volt Batterie
und Überbrückungskabeln gestartet werden.
@ Batteriesäure ist giftig und gefährlich und
kann ernsthafte Verbrennungen usw. verursa-
chen. Batteriesäure enthält Schwefelsäure.
Kontakt mit Haut, Augen oder Kleidung ver-
meiden.
Gegenmaßnahmen
Äußerlich: Mit Wasser spülen.
Innerlich: Große Mengen Wasser oder Milch
trinken. Daraufhin Bittererde (Magnesia), ge-
schlagene rohe Eier oder Pflanzenöl einneh-
men. Sofort den Arzt rufen.
Augen: 15 Minuten lang mit Wasser ausspülen
und sofort den Arzt rufen.
Batterien erzeugen explosive Gase ab. Fun-
ken, offenes Feuer, Zigaretten usw. außer
Reichweite halten. Wird die Batterie in einem
abgeschlossenen Raum verwendet oder gela-
den, stellen Sie sicher, daß er gut belüftet ist.
Tragen Sie bei Arbeiten in der Nähe von Batte-
rien immer einen Augenschutz.
AUSSERHALB DER REICHWEITE VON KIN-
DERN HALTEN.
@
2. Elimine las algas o residuos alrededor del eje
de transmisión, el rotor, la carcasa de la bom-
ba y la tobera de propulsión.
Si resulta difícil eliminar los residuos, con-
sulte a su concesionario Yamaha.
@ Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevitable
navegar en lugares con fuerte presencia de al-
gas, hágalo alternativamente a gas parcial y a
todo gas. Las algas tienden a acumularse más
cuando se navega a velocidad constante y al
ralentí. Si las algas obstruyen la admisión o el
rotor y provocan cavitación, realice la opera-
ción de limpieza descrita anteriormente.
@
SJU01844
Puentear la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra batería
de 12 voltios y cables puente.
@ El electrólito de la batería es tóxico y peligro-
so, provoca quemaduras graves, etc. Contiene
ácido sulfúrico. Evite todo contacto con la
piel, los ojos o la ropa.
Antídotos
Externo: Lavar con agua.
Interno: Ingerir grandes cantidades de agua o
leche. Seguidamente ingerir magnesia, huevo
batido o aceite vegetal. Llamar a un médico
inmediatamente.
Ojos: Lavar con agua durante 15 minutos y
acudir rápidamente al médico.
Las baterías producen gases explosivos. Man-
tenga bien alejadas las chispas, llamas, ciga-
rrillos, etc. Si va a utilizar o cargar la batería
en un espacio cerrado, verifique que esté bien
ventilado. Protéjase siempre los ojos cuando
trabaje cerca de una batería.
MANTÉNGALA FUERA DEL ALCANCE
DE LOS NIÑOS.
@
UGU582A0.book Page 14 Friday, August 30, 2002 11:22 AM

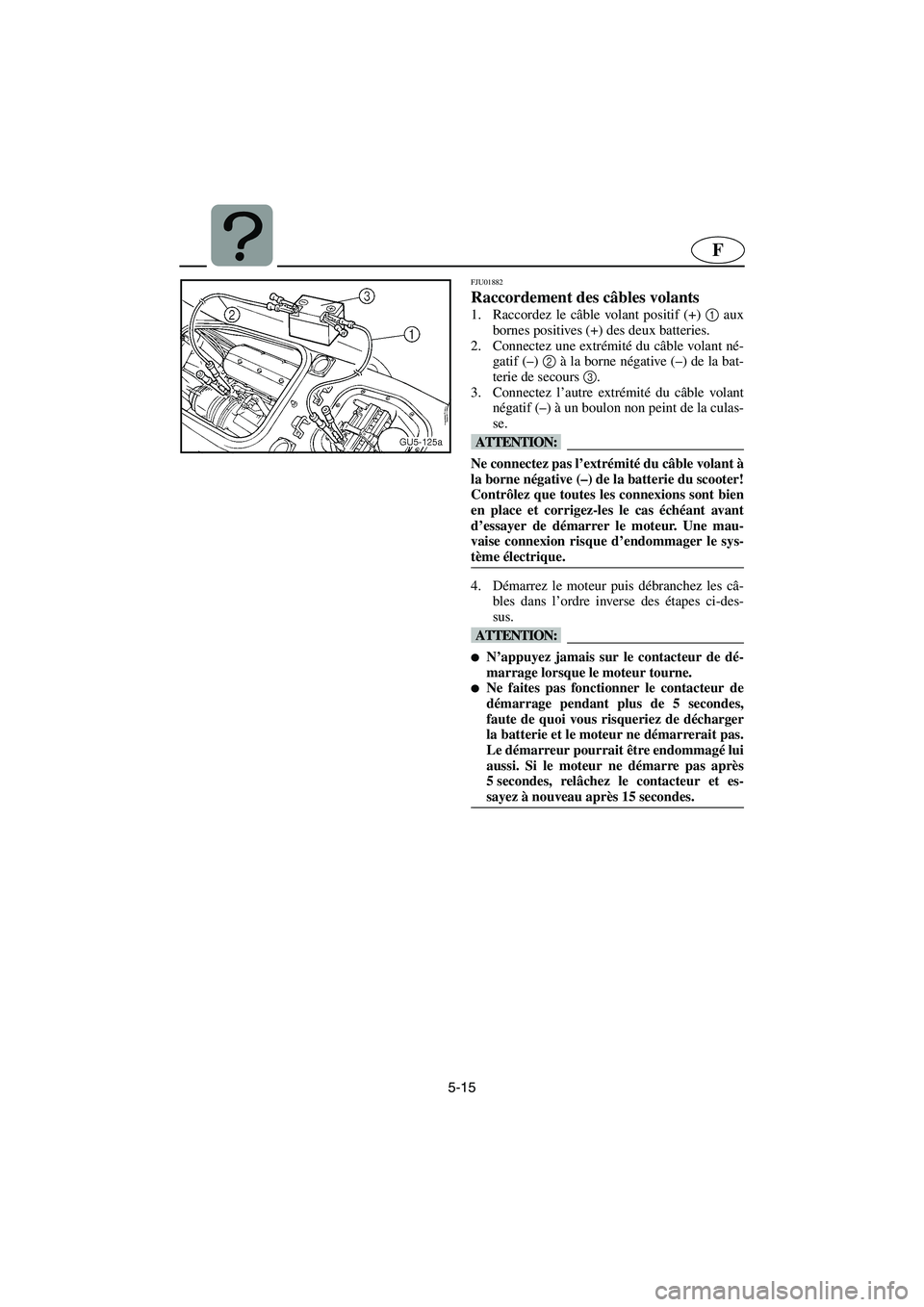

Page 264 of 282
5-15
F
FJU01882
Raccordement des câbles volants
1. Raccordez le câble volant positif (+) 1
aux
bornes positives (+) des deux batteries.
2. Connectez une extrémité du câble volant né-
gatif (–) 2
à la borne négative (–) de la bat-
terie de secours 3
.
3. Connectez l’autre extrémité du câble volant
négatif (–) à un boulon non peint de la culas-
se.
@ Ne connectez pas l’extrémité du câble volant à
la borne négative (–) de la batterie du scooter!
Contrôlez que toutes les connexions sont bien
en place et corrigez-les le cas échéant avant
d’essayer de démarrer le moteur. Une mau-
vaise connexion risque d’endommager le sys-
tème électrique.
@
4. Démarrez le moteur puis débranchez les câ-
bles dans l’ordre inverse des étapes ci-des-
sus.
@ N’appuyez jamais sur le contacteur de dé-
marrage lorsque le moteur tourne.
Ne faites pas fonctionner le contacteur de
démarrage pendant plus de 5 secondes,
faute de quoi vous risqueriez de décharger
la batterie et le moteur ne démarrerait pas.
Le démarreur pourrait être endommagé lui
aussi. Si le moteur ne démarre pas après
5 secondes, relâchez le contacteur et es-
sayez à nouveau après 15 secondes.
@
UGU582A0.book Page 15 Friday, August 30, 2002 11:22 AM

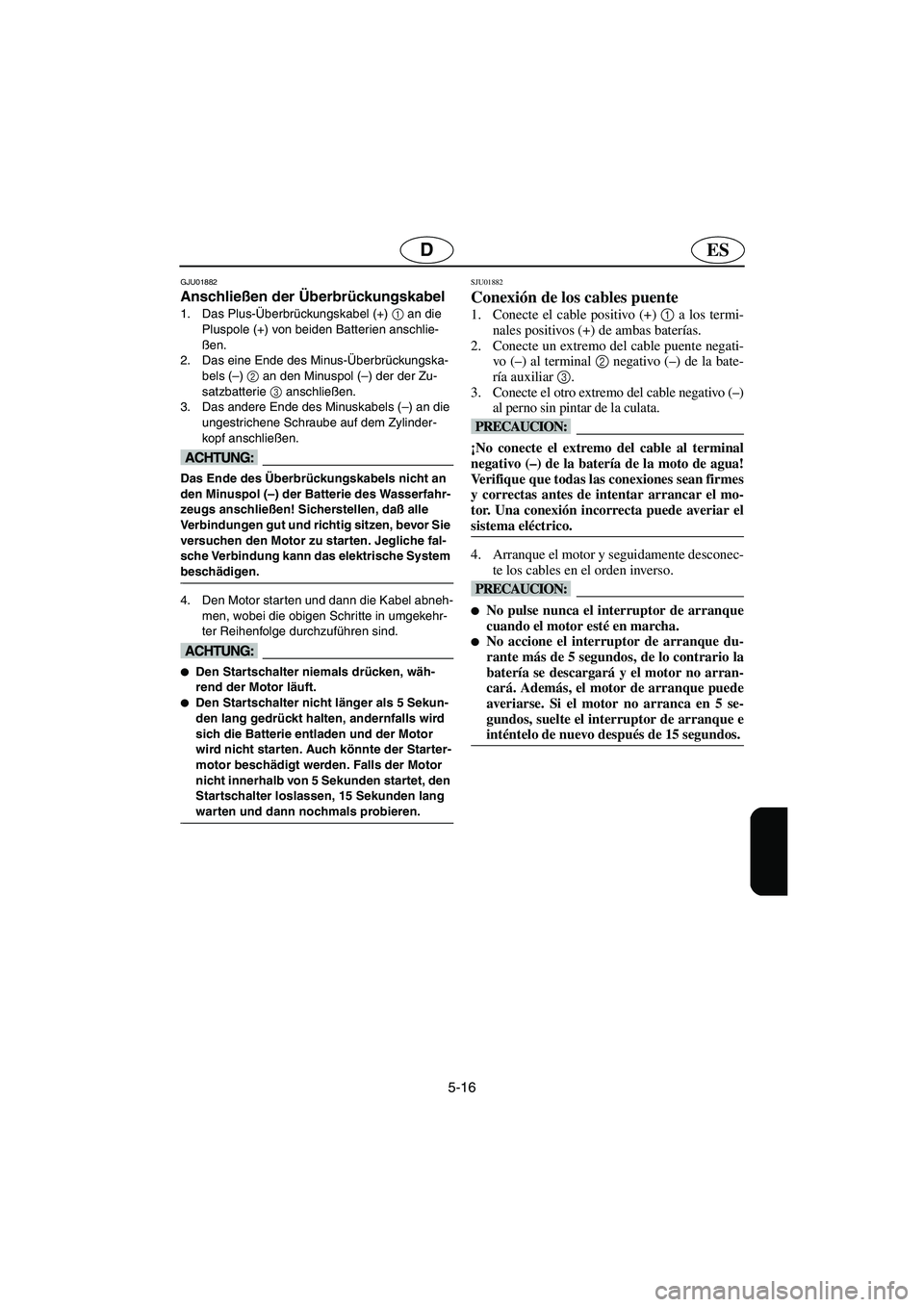

Page 265 of 282
5-16
ESD
GJU01882
Anschließen der Überbrückungskabel
1. Das Plus-Überbrückungskabel (+) 1
an die
Pluspole (+) von beiden Batterien anschlie-
ßen.
2. Das eine Ende des Minus-Überbrückungska-
bels (–) 2
an den Minuspol (–) der der Zu-
satzbatterie 3
anschließen.
3. Das andere Ende des Minuskabels (–) an die
ungestrichene Schraube auf dem Zylinder-
kopf anschließen.
@ Das Ende des Überbrückungskabels nicht an
den Minuspol (–) der Batterie des Wasserfahr-
zeugs anschließen! Sicherstellen, daß alle
Verbindungen gut und richtig sitzen, bevor Sie
versuchen den Motor zu starten. Jegliche fal-
sche Verbindung kann das elektrische System
beschädigen.
@
4. Den Motor starten und dann die Kabel abneh-
men, wobei die obigen Schritte in umgekehr-
ter Reihenfolge durchzuführen sind.
@ Den Startschalter niemals drücken, wäh-
rend der Motor läuft.
Den Startschalter nicht länger als 5 Sekun-
den lang gedrückt halten, andernfalls wird
sich die Batterie entladen und der Motor
wird nicht starten. Auch könnte der Starter-
motor beschädigt werden. Falls der Motor
nicht innerhalb von 5 Sekunden startet, den
Startschalter loslassen, 15 Sekunden lang
warten und dann nochmals probieren.
@
SJU01882
Conexión de los cables puente
1. Conecte el cable positivo (+) 1
a los termi-
nales positivos (+) de ambas baterías.
2. Conecte un extremo del cable puente negati-
vo (–) al terminal 2
negativo (–) de la bate-
ría auxiliar 3
.
3. Conecte el otro extremo del cable negativo (–)
al perno sin pintar de la culata.
@ ¡No conecte el extremo del cable al terminal
negativo (–) de la batería de la moto de agua!
Verifique que todas las conexiones sean firmes
y correctas antes de intentar arrancar el mo-
tor. Una conexión incorrecta puede averiar el
sistema eléctrico.
@
4. Arranque el motor y seguidamente desconec-
te los cables en el orden inverso.
@ No pulse nunca el interruptor de arranque
cuando el motor esté en marcha.
No accione el interruptor de arranque du-
rante más de 5 segundos, de lo contrario la
batería se descargará y el motor no arran-
cará. Además, el motor de arranque puede
averiarse. Si el motor no arranca en 5 se-
gundos, suelte el interruptor de arranque e
inténtelo de nuevo después de 15 segundos.
@
UGU582A0.book Page 16 Friday, August 30, 2002 11:22 AM
Page 266 of 282
5-17
F
FJU01913

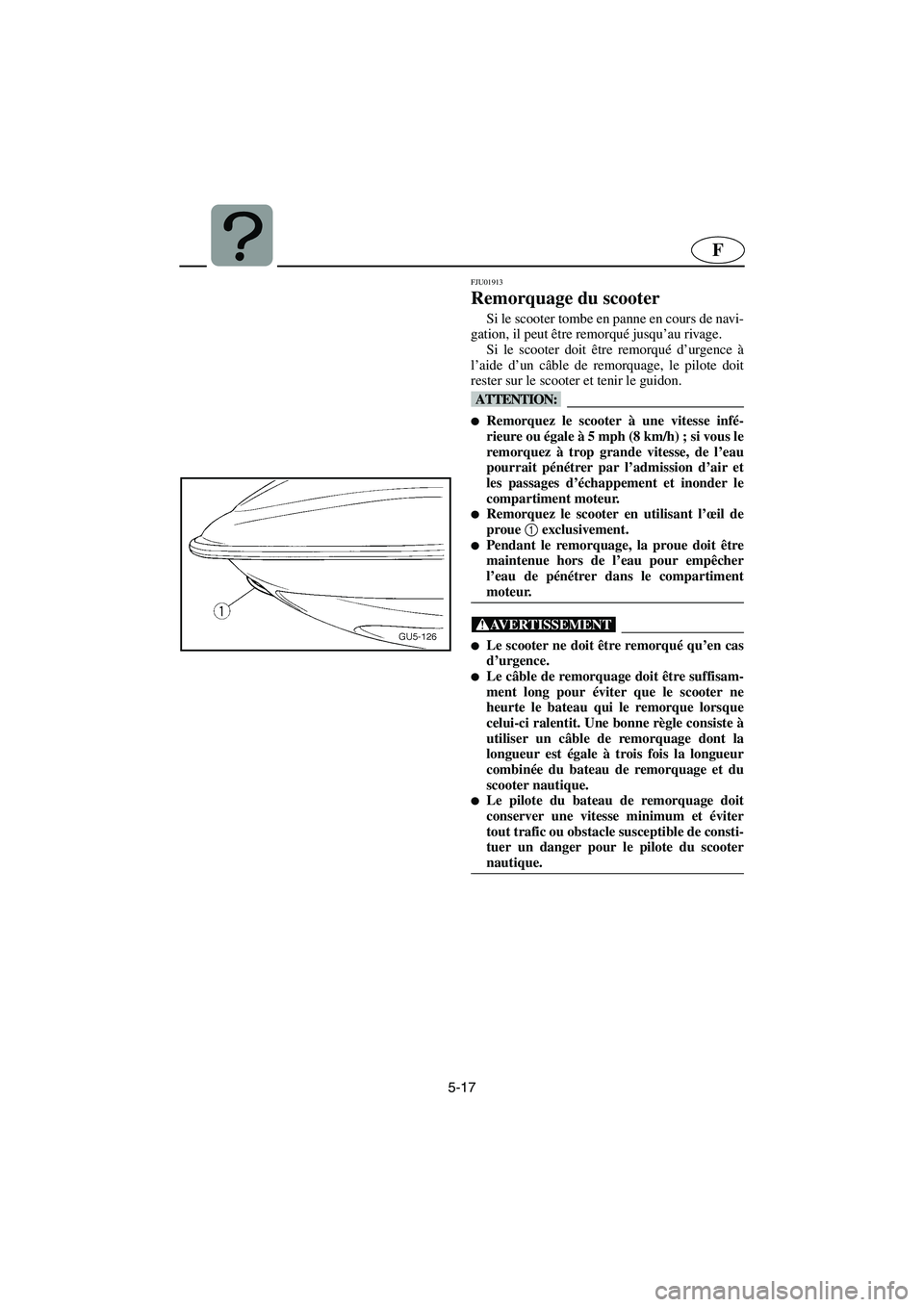

Remorquage du scooter
Si le scooter tombe en panne en cours de navi-
gation, il peut être remorqué jusqu’au rivage.
Si le scooter doit être remorqué d’urgence à
l’aide d’un câble de remorquage, le pilote doit
rester sur le scooter et tenir le guidon.
@ Remorquez le scooter à une vitesse infé-
rieure ou égale à 5 mph (8 km/h) ; si vous le
remorquez à trop grande vitesse, de l’eau
pourrait pénétrer par l’admission d’air et
les passages d’échappement et inonder le
compartiment moteur.
Remorquez le scooter en utilisant l’œil de
proue 1
exclusivement.
Pendant le remorquage, la proue doit être
maintenue hors de l’eau pour empêcher
l’eau de pénétrer dans le compartiment
moteur.
@
@ Le scooter ne doit être remorqué qu’en cas
d’urgence.
Le câble de remorquage doit être suffisam-
ment long pour éviter que le scooter ne
heurte le bateau qui le remorque lorsque
celui-ci ralentit. Une bonne règle consiste à
utiliser un câble de remorquage dont la
longueur est égale à trois fois la longueur
combinée du bateau de remorquage et du
scooter nautique.
Le pilote du bateau de remorquage doit
conserver une vitesse minimum et éviter
tout trafic ou obstacle susceptible de consti-
tuer un danger pour le pilote du scooter
nautique.
@
UGU582A0.book Page 17 Friday, August 30, 2002 11:22 AM
Page 267 of 282
5-18
ESD
GJU01913

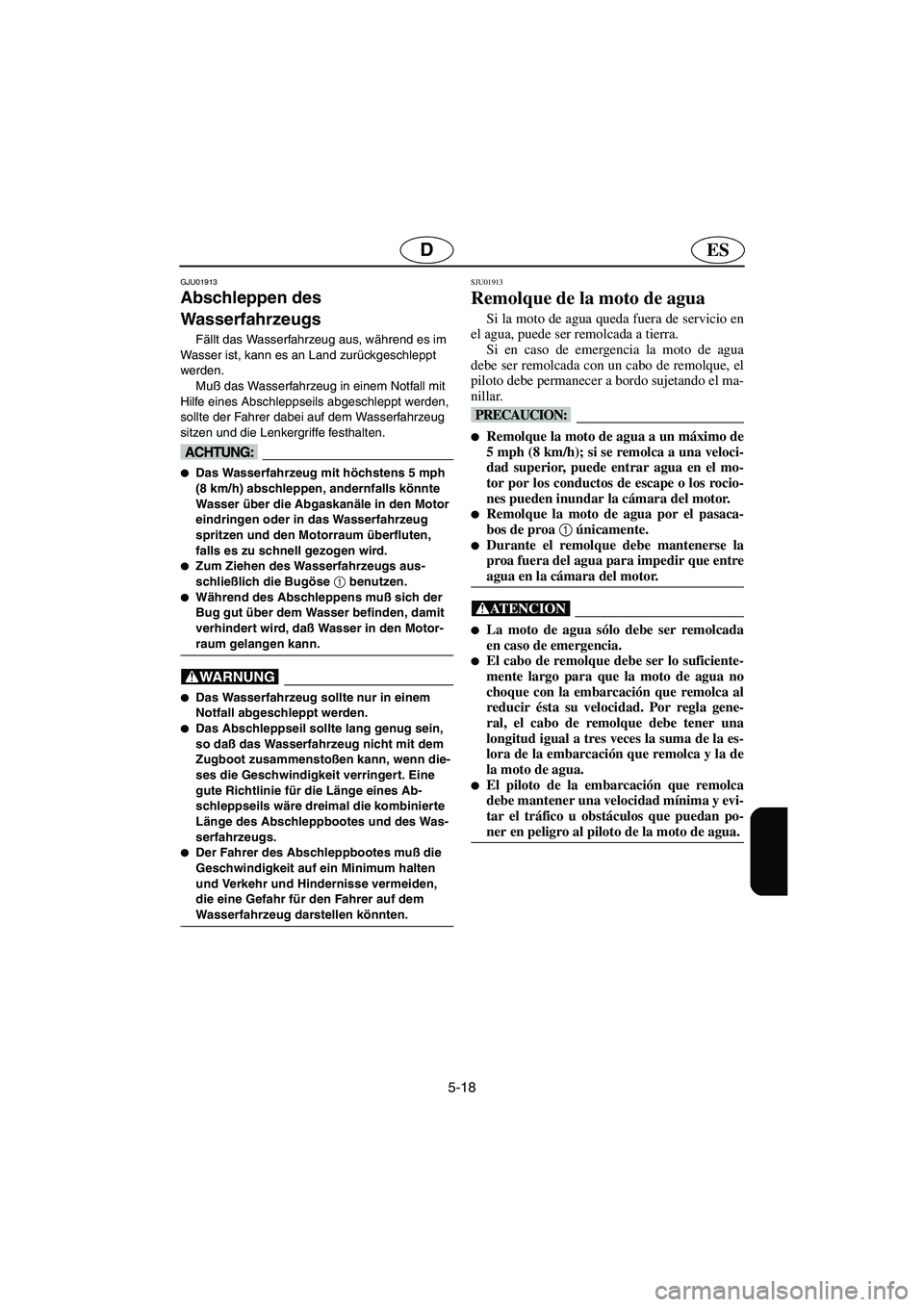

Abschleppen des
Wasserfahrzeugs
Fällt das Wasserfahrzeug aus, während es im
Wasser ist, kann es an Land zurückgeschleppt
werden.
Muß das Wasserfahrzeug in einem Notfall mit
Hilfe eines Abschleppseils abgeschleppt werden,
sollte der Fahrer dabei auf dem Wasserfahrzeug
sitzen und die Lenkergriffe festhalten.
@ Das Wasserfahrzeug mit höchstens 5 mph
(8 km/h) abschleppen, andernfalls könnte
Wasser über die Abgaskanäle in den Motor
eindringen oder in das Wasserfahrzeug
spritzen und den Motorraum überfluten,
falls es zu schnell gezogen wird.
Zum Ziehen des Wasserfahrzeugs aus-
schließlich die Bugöse
1 benutzen.
Während des Abschleppens muß sich der
Bug gut über dem Wasser befinden, damit
verhindert wird, daß Wasser in den Motor-
raum gelangen kann.
@
@ Das Wasserfahrzeug sollte nur in einem
Notfall abgeschleppt werden.
Das Abschleppseil sollte lang genug sein,
so daß das Wasserfahrzeug nicht mit dem
Zugboot zusammenstoßen kann, wenn die-
ses die Geschwindigkeit verringert. Eine
gute Richtlinie für die Länge eines Ab-
schleppseils wäre dreimal die kombinierte
Länge des Abschleppbootes und des Was-
serfahrzeugs.
Der Fahrer des Abschleppbootes muß die
Geschwindigkeit auf ein Minimum halten
und Verkehr und Hindernisse vermeiden,
die eine Gefahr für den Fahrer auf dem
Wasserfahrzeug darstellen könnten.
@
SJU01913
Remolque de la moto de agua
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Si en caso de emergencia la moto de agua
debe ser remolcada con un cabo de remolque, el
piloto debe permanecer a bordo sujetando el ma-
nillar.
@ Remolque la moto de agua a un máximo de
5 mph (8 km/h); si se remolca a una veloci-
dad superior, puede entrar agua en el mo-
tor por los conductos de escape o los rocio-
nes pueden inundar la cámara del motor.
Remolque la moto de agua por el pasaca-
bos de proa 1
únicamente.
Durante el remolque debe mantenerse la
proa fuera del agua para impedir que entre
agua en la cámara del motor.
@
@ La moto de agua sólo debe ser remolcada
en caso de emergencia.
El cabo de remolque debe ser lo suficiente-
mente largo para que la moto de agua no
choque con la embarcación que remolca al
reducir ésta su velocidad. Por regla gene-
ral, el cabo de remolque debe tener una
longitud igual a tres veces la suma de la es-
lora de la embarcación que remolca y la de
la moto de agua.
El piloto de la embarcación que remolca
debe mantener una velocidad mínima y evi-
tar el tráfico u obstáculos que puedan po-
ner en peligro al piloto de la moto de agua.
@
UGU582A0.book Page 18 Friday, August 30, 2002 11:22 AM
Page 268 of 282
5-19
F
FJU01904

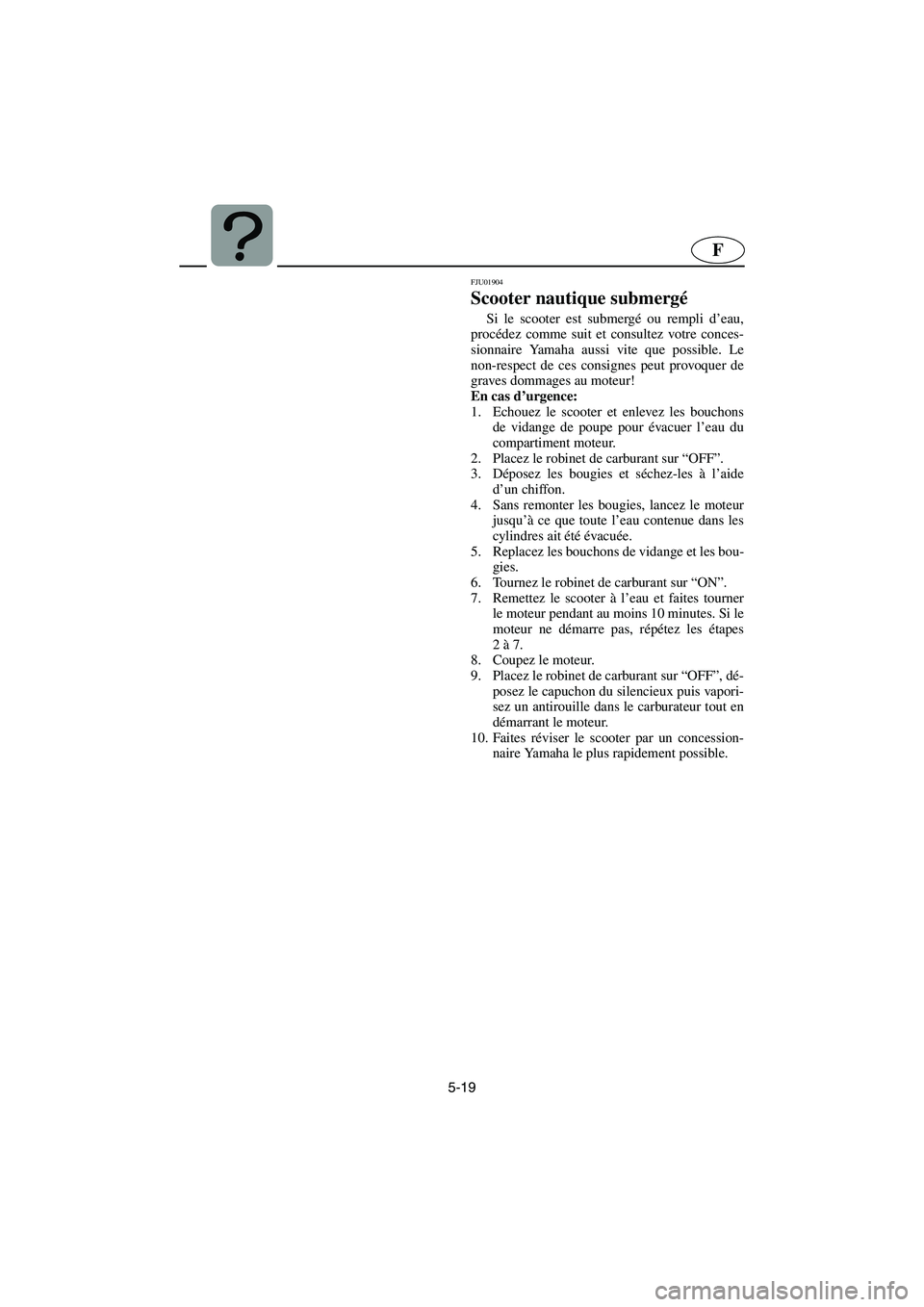

Scooter nautique submergé
Si le scooter est submergé ou rempli d’eau,
procédez comme suit et consultez votre conces-
sionnaire Yamaha aussi vite que possible. Le
non-respect de ces consignes peut provoquer de
graves dommages au moteur!
En cas d’urgence:
1. Echouez le scooter et enlevez les bouchons
de vidange de poupe pour évacuer l’eau du
compartiment moteur.
2. Placez le robinet de carburant sur “OFF”.
3. Déposez les bougies et séchez-les à l’aide
d’un chiffon.
4. Sans remonter les bougies, lancez le moteur
jusqu’à ce que toute l’eau contenue dans les
cylindres ait été évacuée.
5. Replacez les bouchons de vidange et les bou-
gies.
6. Tournez le robinet de carburant sur “ON”.
7. Remettez le scooter à l’eau et faites tourner
le moteur pendant au moins 10 minutes. Si le
moteur ne démarre pas, répétez les étapes
2à7.
8. Coupez le moteur.
9. Placez le robinet de carburant sur “OFF”, dé-
posez le capuchon du silencieux puis vapori-
sez un antirouille dans le carburateur tout en
démarrant le moteur.
10. Faites réviser le scooter par un concession-
naire Yamaha le plus rapidement possible.
UGU582A0.book Page 19 Friday, August 30, 2002 11:22 AM
Page 269 of 282
5-20
ESD
GJU01904
Untergegangenes
Wasserfahrzeug
Ist das Wasserfahrzeug untergegangen oder
mit Wasser überflutet, das folgende Verfahren be-
folgen und sobald wie möglich einen Yamaha Ver-
tragshändler konsultieren. Ein Versäumnis dies zu
tun, könnte ernsthaften Motorschaden zur Folge
haben!
Im Notfall:
1. Das Wasserfahrzeug an Land ziehen und die
Ablaßstopfen im Heck entfernen, um das
Wasser aus dem Motorraum abzulassen.
2. Den Drehknopf des Kraftstoffhahns auf “OFF”
drehen.
3. Die Zündkerzen ausbauen und mit einem
Tuch trocknen.
4. Ohne die Zündkerzen wieder einzubauen,
den Motor anlassen bis alles Wasser aus den
Zylindern abgelaufen ist.
5. Die Ablaßstopfen im Heck und die Zündker-
zen wieder einbauen.
6. Den Kraftstoffhahn auf “ON” stellen.
7. Das Wasserfahrzeug wieder zu Wasser las-
sen und dann den Motor mindestens 10 Minu-
ten lang laufen lassen. Sollte der Motor nicht
starten, wiederholen Sie die Schritte 2–7
oben.
8. Den Motor abschalten.
9. Den Kraftstoffhahn auf “OFF” stellen, die
Schalldämpferkappen ausbauen und dann
ein Rostschutzmittel in den Vergaser sprühen,
während Sie den Motor anlassen.
10. Lassen Sie Ihr Wasserfahrzeug so bald wie
möglich von einen Yamaha Ver tragshändler
überprüfen.
SJU01904
Hundimiento de la moto de agua
Si la moto de agua se sumerge o inunda de
agua, observe el procedimiento siguiente y con-
sulte lo antes posible a un concesionario
Ya m a h a . ¡La omisión de dicho procedimiento
puede provocar graves daños al motor!
En caso de emergencia:
1. Vare la moto de agua y quite los tapones de
achique de popa para achicar el agua de la
cámara del motor.
2. Sitúe la llave de paso de combustible en la
posición “OFF”.
3. Desmonte las bujías y séquelas con un paño.
4. Sin montar de nuevo las bujías, haga girar el
motor hasta que se haya vaciado todo el agua
de los cilindros.
5. Coloque los tapones de achique de popa y las
bujías.
6. Sitúe la llave de paso de combustible en po-
sición “ON”.
7. Bote la moto de agua y mantenga el motor en
marcha durante 10 minutos. Si el motor no
arranca, repita los pasos 2–7 anteriores.
8. Pare el motor.
9. Sitúe la llave de paso de combustible en po-
sición “OFF”, quite los tapones del silencia-
dor y seguidamente aplique un antioxidante
al carburador mientras hace girar el motor.
10. Haga revisar la moto de agua por un conce-
sionario Yamaha lo antes posible.
UGU582A0.book Page 20 Friday, August 30, 2002 11:22 AM
Page 270 of 282
F
FJU01124

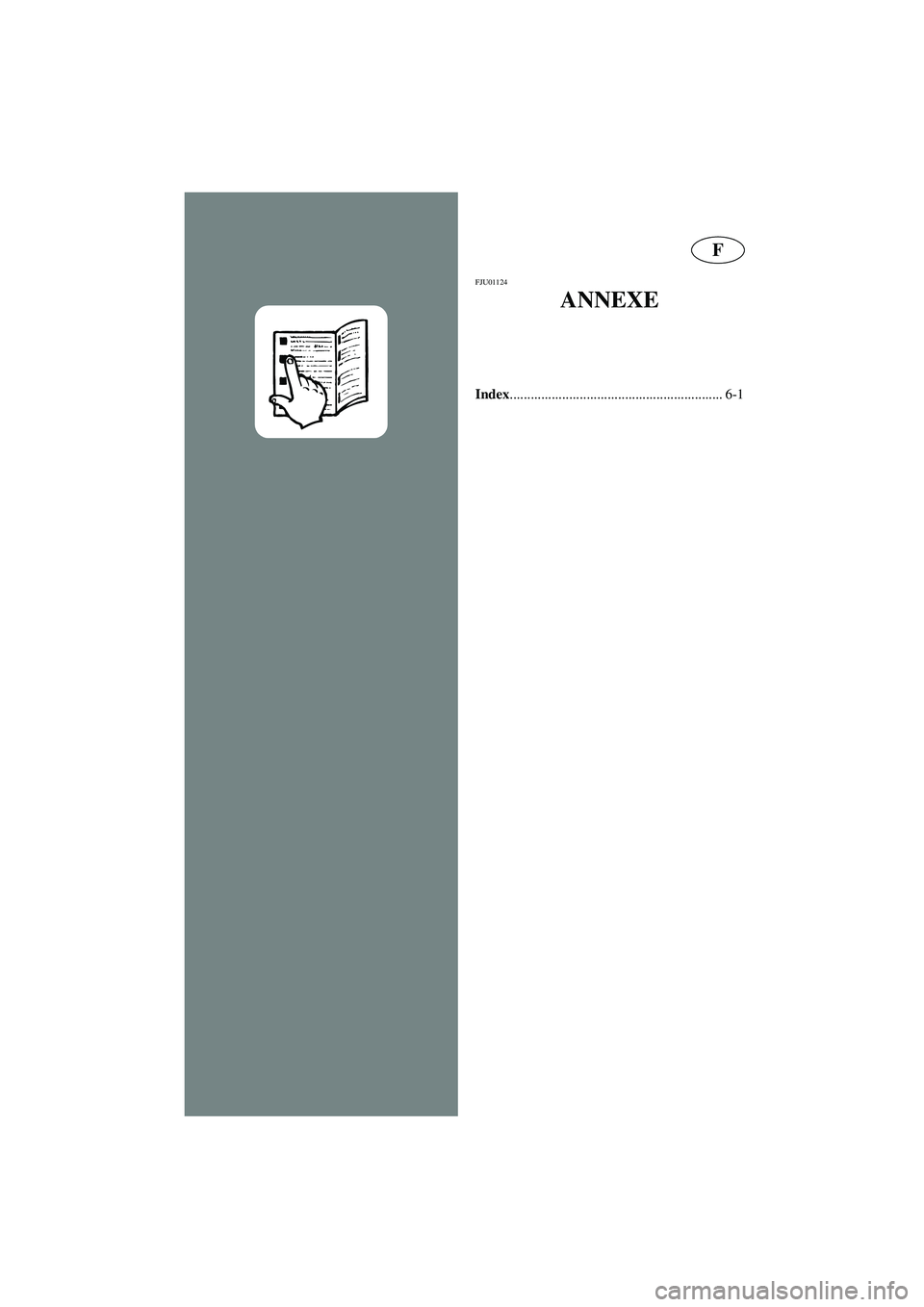

ANNEXE
Index
............................................................. 6-1
UGU582A0.book Page 1 Friday, August 30, 2002 11:22 AM
