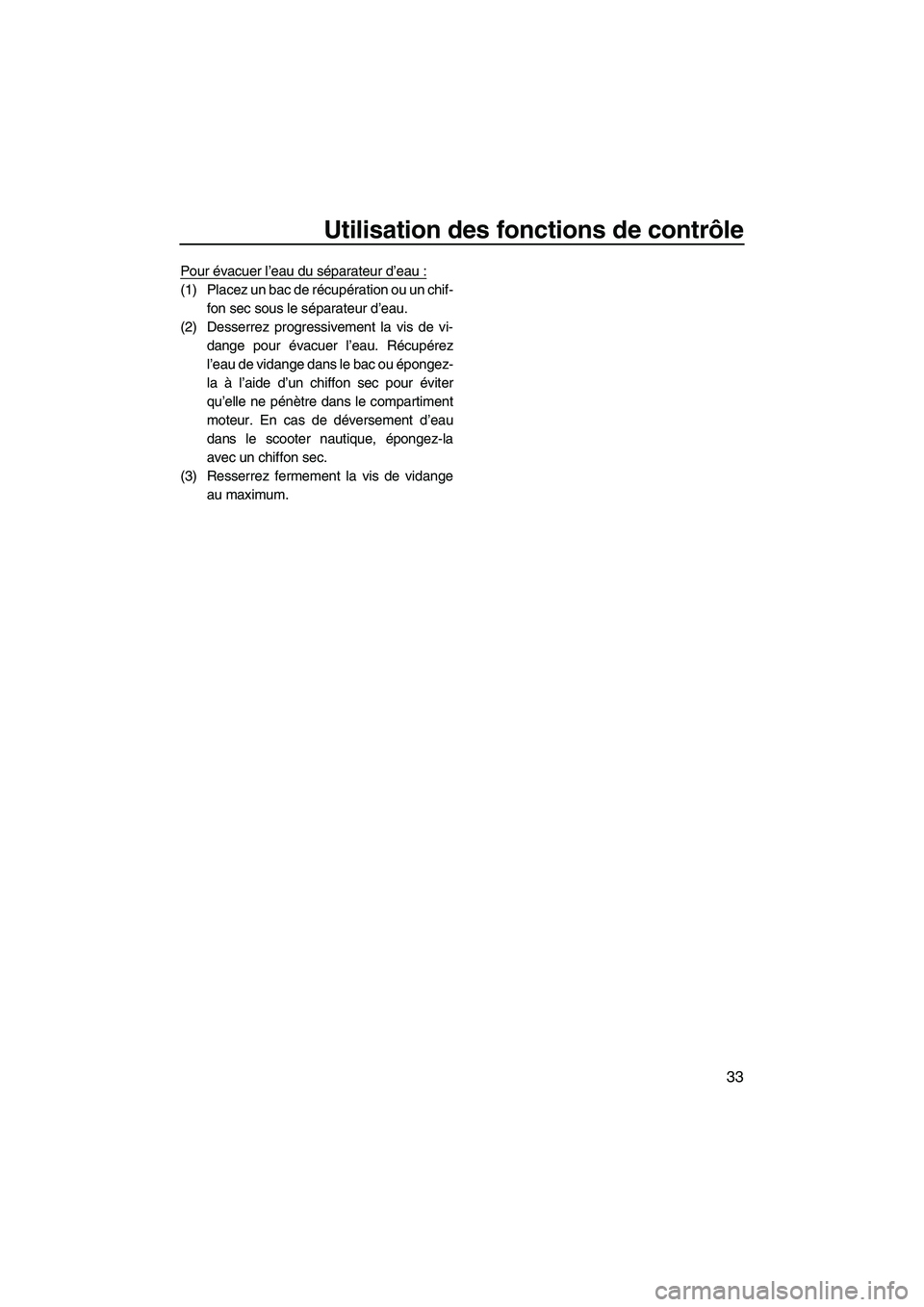

Pour évacuer l’eau du séparateur d’eau :
(1) Placez un bac de récupération ou un chif-
fon sec sous le séparateur d’eau.
(2) Desserrez progressivement la vis de vi-
dange pour évacuer l’eau. Récupérez
l’eau de vidange dans le bac ou épongez-
la à l’aide d’un chiffon sec pour éviter
qu’elle ne pénètre dans le compartiment
moteur. En cas de déversement d’eau
dans le scooter nautique, épongez-la
avec un chiffon sec.
(3) Resserrez fermement la vis de vidange
au maximum.
UF1W73F0.book Page 33 Wednesday, June 16, 2010 1:24 PM
Page 42 of 120

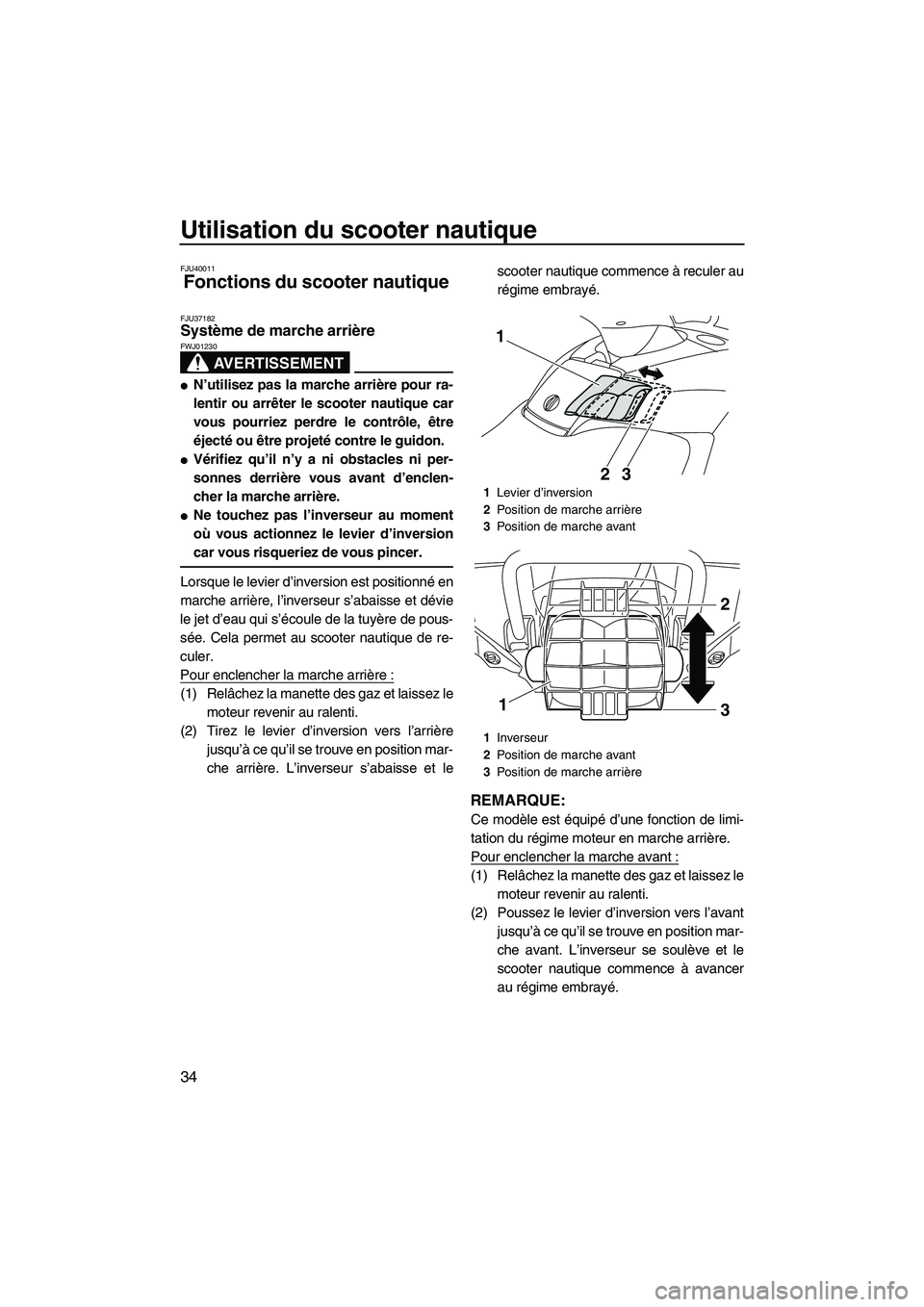

Utilisation du scooter nautique
34
FJU40011
Fonctions du scooter nautique
FJU37182Système de marche arrière
AVERTISSEMENT
FWJ01230
N’utilisez pas la marche arrière pour ra-
lentir ou arrêter le scooter nautique car
vous pourriez perdre le contrôle, être
éjecté ou être projeté contre le guidon.
Vérifiez qu’il n’y a ni obstacles ni per-
sonnes derrière vous avant d’enclen-
cher la marche arrière.
Ne touchez pas l’inverseur au moment
où vous actionnez le levier d’inversion
car vous risqueriez de vous pincer.
Lorsque le levier d’inversion est positionné en
marche arrière, l’inverseur s’abaisse et dévie
le jet d’eau qui s’écoule de la tuyère de pous-
sée. Cela permet au scooter nautique de re-
culer.
Pour enclencher la marche arrière :
(1) Relâchez la manette des gaz et laissez le
moteur revenir au ralenti.
(2) Tirez le levier d’inversion vers l’arrière
jusqu’à ce qu’il se trouve en position mar-
che arrière. L’inverseur s’abaisse et lescooter nautique commence à reculer au
régime embrayé.
REMARQUE:
Ce modèle est équipé d’une fonction de limi-
tation du régime moteur en marche arrière.
Pour enclencher la marche avant :
(1) Relâchez la manette des gaz et laissez le
moteur revenir au ralenti.
(2) Poussez le levier d’inversion vers l’avant
jusqu’à ce qu’il se trouve en position mar-
che avant. L’inverseur se soulève et le
scooter nautique commence à avancer
au régime embrayé.
1Levier d’inversion
2Position de marche arrière
3Position de marche avant
1Inverseur
2Position de marche avant
3Position de marche arrière
1
3 2
12
3
UF1W73F0.book Page 34 Wednesday, June 16, 2010 1:24 PM
Page 43 of 120

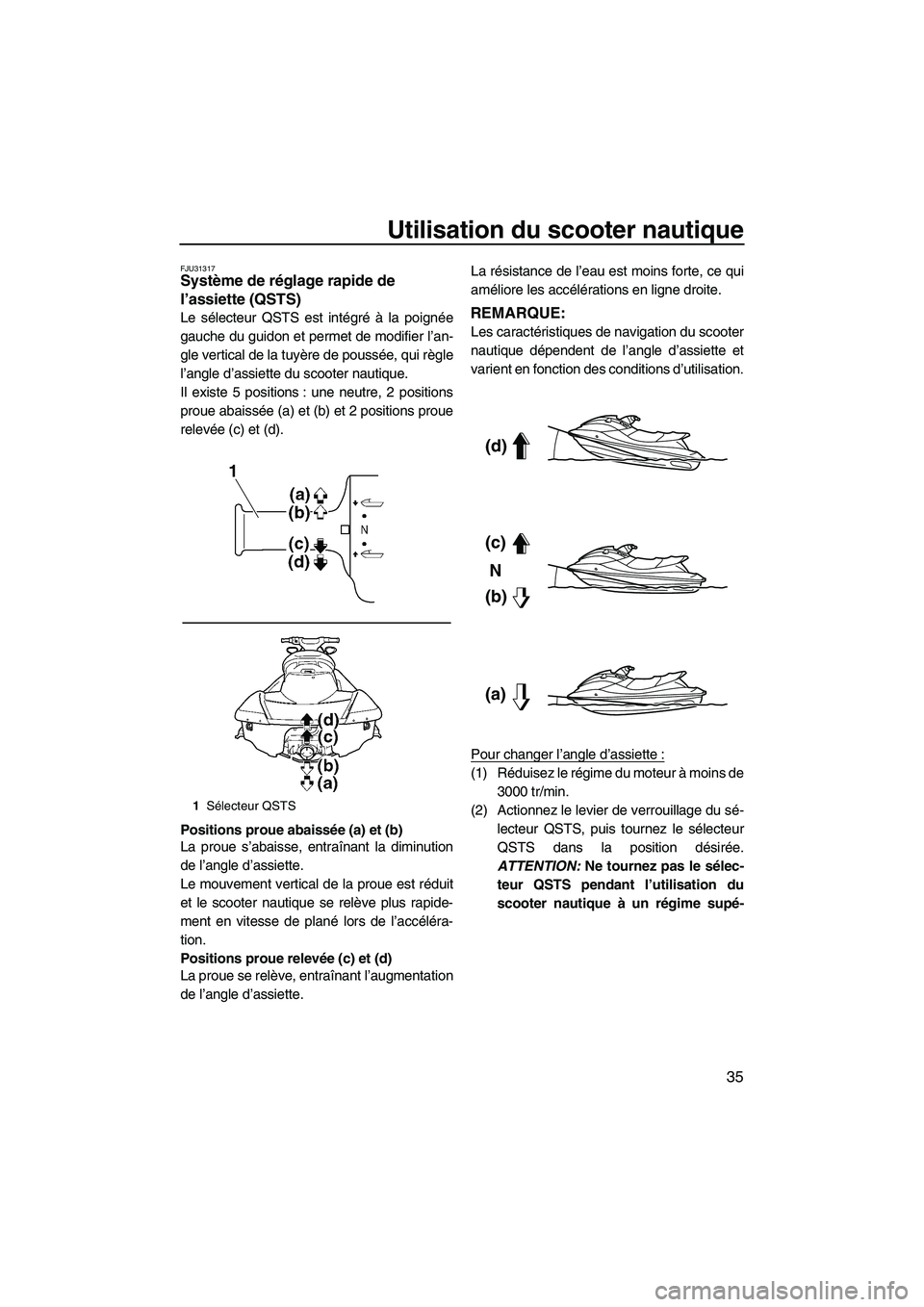

Utilisation du scooter nautique
35
FJU31317Système de réglage rapide de
l’assiette (QSTS)
Le sélecteur QSTS est intégré à la poignée
gauche du guidon et permet de modifier l’an-
gle vertical de la tuyère de poussée, qui règle
l’angle d’assiette du scooter nautique.
Il existe 5 positions : une neutre, 2 positions
proue abaissée (a) et (b) et 2 positions proue
relevée (c) et (d).
Positions proue abaissée (a) et (b)
La proue s’abaisse, entraînant la diminution
de l’angle d’assiette.
Le mouvement vertical de la proue est réduit
et le scooter nautique se relève plus rapide-
ment en vitesse de plané lors de l’accéléra-
tion.
Positions proue relevée (c) et (d)
La proue se relève, entraînant l’augmentation
de l’angle d’assiette.La résistance de l’eau est moins forte, ce qui
améliore les accélérations en ligne droite.REMARQUE:
Les caractéristiques de navigation du scooter
nautique dépendent de l’angle d’assiette et
varient en fonction des conditions d’utilisation.
Pour changer l’angle d’assiette :
(1) Réduisez le régime du moteur à moins de
3000 tr/min.
(2) Actionnez le levier de verrouillage du sé-
lecteur QSTS, puis tournez le sélecteur
QSTS dans la position désirée.
ATTENTION: Ne tournez pas le sélec-
teur QSTS pendant l’utilisation du
scooter nautique à un régime supé-
1Sélecteur QSTS
1
(d)
(c)
(b)N
(a)
UF1W73F0.book Page 35 Wednesday, June 16, 2010 1:24 PM
Page 44 of 120

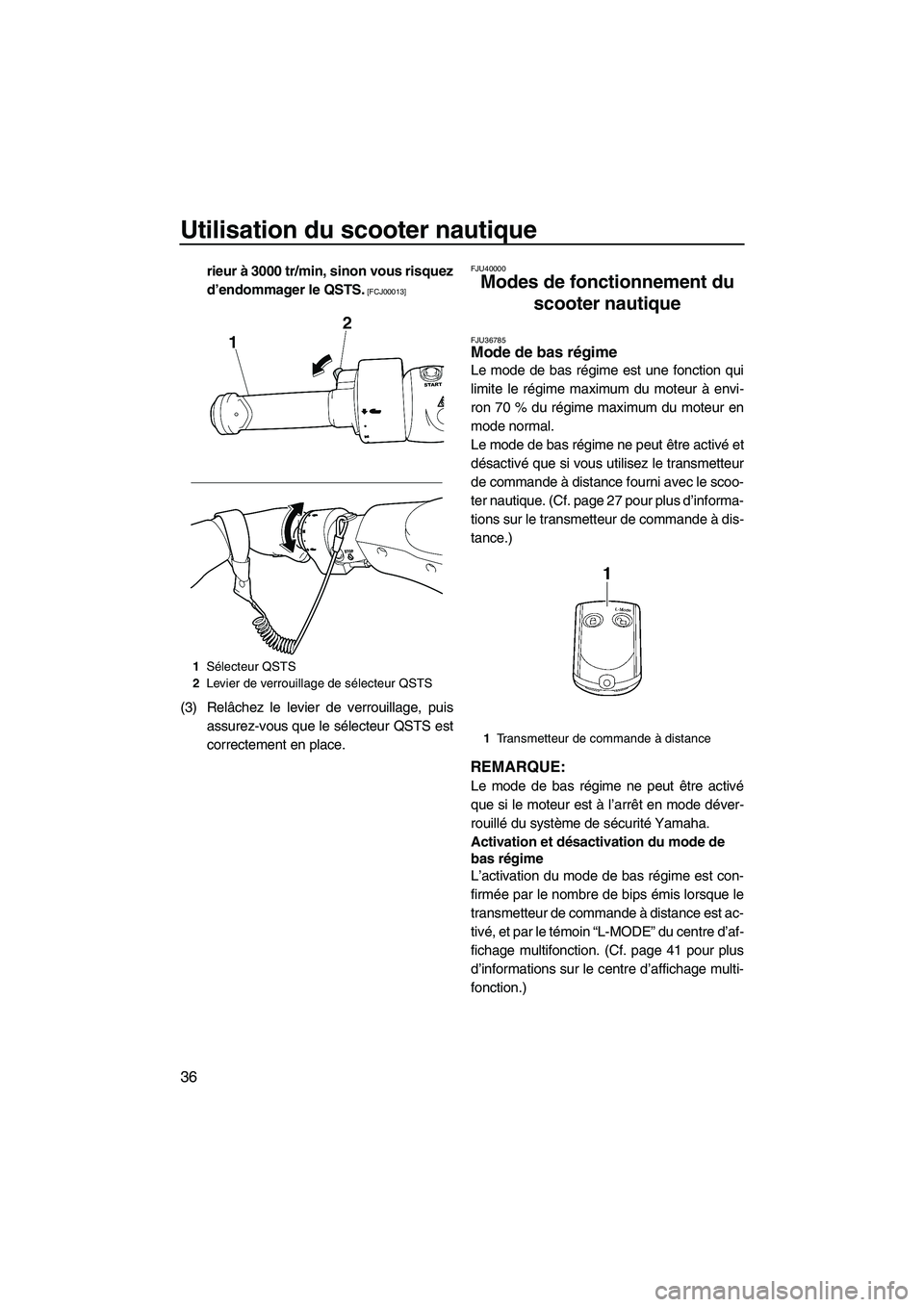

Utilisation du scooter nautique
36
rieur à 3000 tr/min, sinon vous risquez
d’endommager le QSTS.
[FCJ00013]
(3) Relâchez le levier de verrouillage, puis
assurez-vous que le sélecteur QSTS est
correctement en place.
FJU40000
Modes de fonctionnement du
scooter nautique
FJU36785Mode de bas régime
Le mode de bas régime est une fonction qui
limite le régime maximum du moteur à envi-
ron 70 % du régime maximum du moteur en
mode normal.
Le mode de bas régime ne peut être activé et
désactivé que si vous utilisez le transmetteur
de commande à distance fourni avec le scoo-
ter nautique. (Cf. page 27 pour plus d’informa-
tions sur le transmetteur de commande à dis-
tance.)
REMARQUE:
Le mode de bas régime ne peut être activé
que si le moteur est à l’arrêt en mode déver-
rouillé du système de sécurité Yamaha.
Activation et désactivation du mode de
bas régime
L’activation du mode de bas régime est con-
firmée par le nombre de bips émis lorsque le
transmetteur de commande à distance est ac-
tivé, et par le témoin “L-MODE” du centre d’af-
fichage multifonction. (Cf. page 41 pour plus
d’informations sur le centre d’affichage multi-
fonction.)
1Sélecteur QSTS
2Levier de verrouillage de sélecteur QSTS
1Transmetteur de commande à distance
UF1W73F0.book Page 36 Wednesday, June 16, 2010 1:24 PM
Page 45 of 120

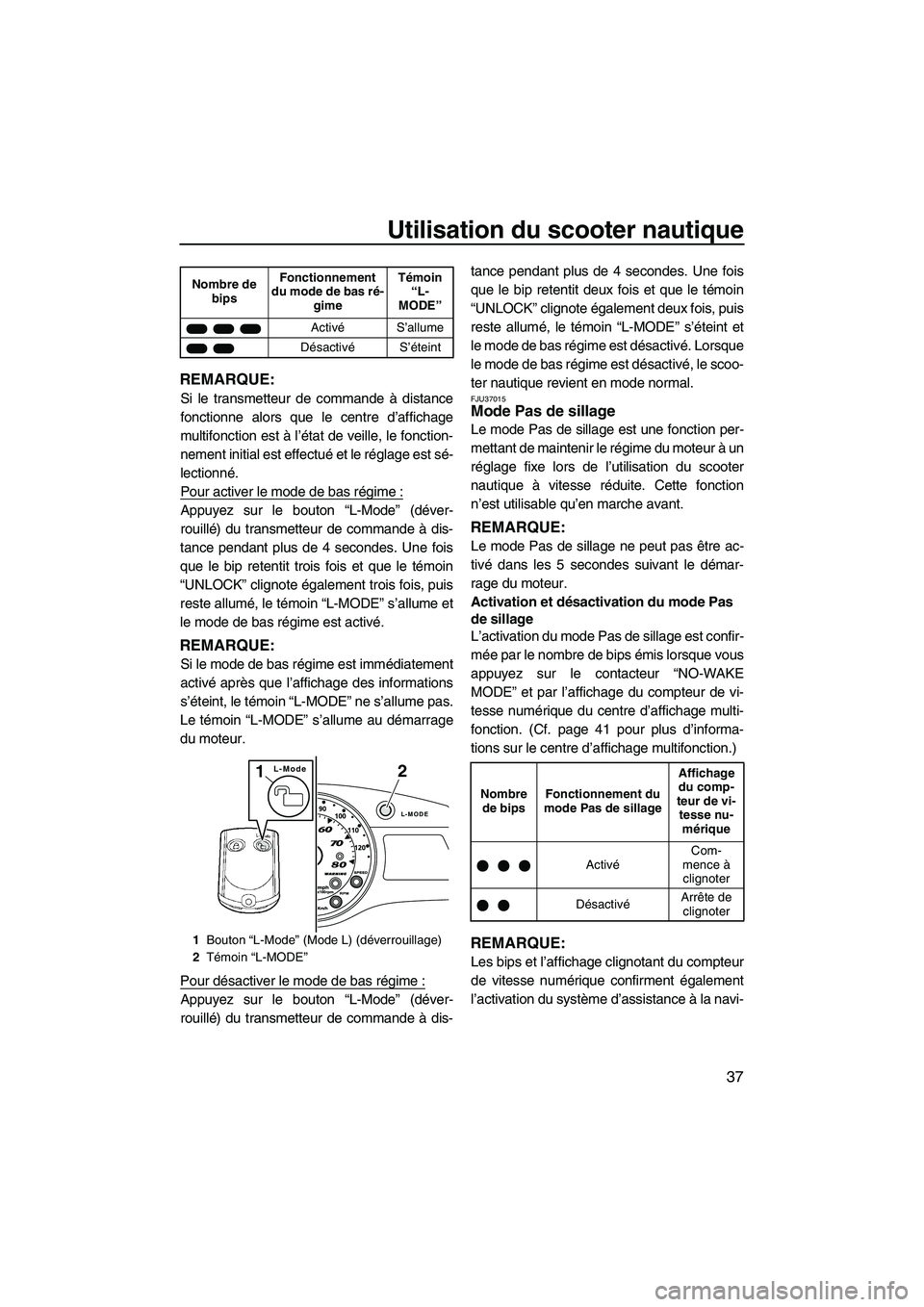

Utilisation du scooter nautique
37
REMARQUE:
Si le transmetteur de commande à distance
fonctionne alors que le centre d’affichage
multifonction est à l’état de veille, le fonction-
nement initial est effectué et le réglage est sé-
lectionné.
Pour activer le mode de bas régime :
Appuyez sur le bouton “L-Mode” (déver-
rouillé) du transmetteur de commande à dis-
tance pendant plus de 4 secondes. Une fois
que le bip retentit trois fois et que le témoin
“UNLOCK” clignote également trois fois, puis
reste allumé, le témoin “L-MODE” s’allume et
le mode de bas régime est activé.
REMARQUE:
Si le mode de bas régime est immédiatement
activé après que l’affichage des informations
s’éteint, le témoin “L-MODE” ne s’allume pas.
Le témoin “L-MODE” s’allume au démarrage
du moteur.
Pour désactiver le mode de bas régime :
Appuyez sur le bouton “L-Mode” (déver-
rouillé) du transmetteur de commande à dis-tance pendant plus de 4 secondes. Une fois
que le bip retentit deux fois et que le témoin
“UNLOCK” clignote également deux fois, puis
reste allumé, le témoin “L-MODE” s’éteint et
le mode de bas régime est désactivé. Lorsque
le mode de bas régime est désactivé, le scoo-
ter nautique revient en mode normal.
FJU37015Mode Pas de sillage
Le mode Pas de sillage est une fonction per-
mettant de maintenir le régime du moteur à un
réglage fixe lors de l’utilisation du scooter
nautique à vitesse réduite. Cette fonction
n’est utilisable qu’en marche avant.
REMARQUE:
Le mode Pas de sillage ne peut pas être ac-
tivé dans les 5 secondes suivant le démar-
rage du moteur.
Activation et désactivation du mode Pas
de sillage
L’activation du mode Pas de sillage est confir-
mée par le nombre de bips émis lorsque vous
appuyez sur le contacteur “NO-WAKE
MODE” et par l’affichage du compteur de vi-
tesse numérique du centre d’affichage multi-
fonction. (Cf. page 41 pour plus d’informa-
tions sur le centre d’affichage multifonction.)
REMARQUE:
Les bips et l’affichage clignotant du compteur
de vitesse numérique confirment également
l’activation du système d’assistance à la navi-
Nombre de
bipsFonctionnement
du mode de bas ré-
gimeTémoin
“L-
MODE”
ActivéS’allume
DésactivéS’éteint
1Bouton “L-Mode” (Mode L) (déverrouillage)
2Témoin “L-MODE”
L-MODE
L-Mode12
Nombre
de bipsFonctionnement du
mode Pas de sillageAffichage
du comp-
teur de vi-
tesse nu-
mérique
ActivéCom-
mence à
clignoter
DésactivéArrête de
clignoter
UF1W73F0.book Page 37 Wednesday, June 16, 2010 1:24 PM
Page 46 of 120

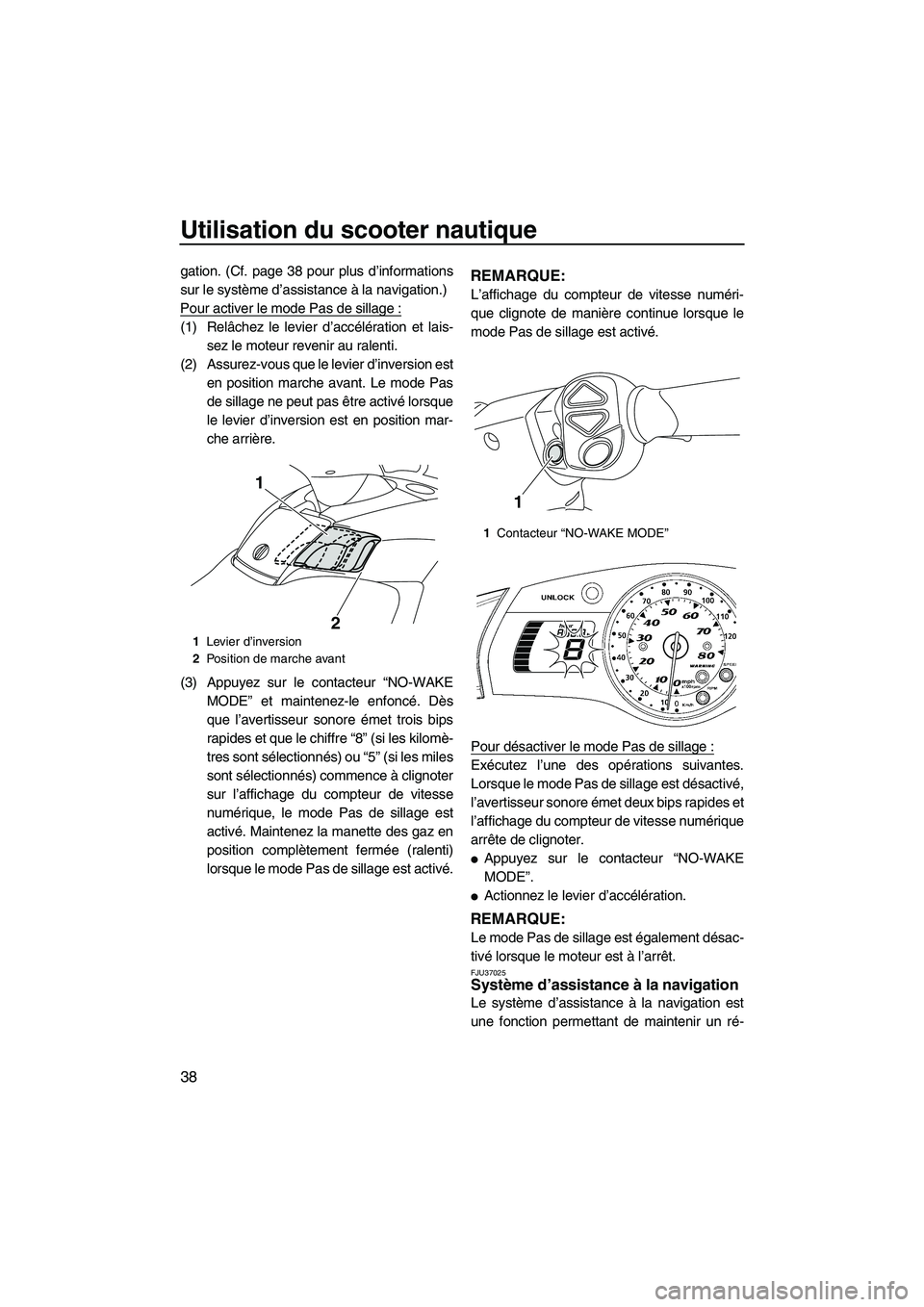

Utilisation du scooter nautique
38
gation. (Cf. page 38 pour plus d’informations
sur le système d’assistance à la navigation.)
Pour activer le mode Pas de sillage :
(1) Relâchez le levier d’accélération et lais-
sez le moteur revenir au ralenti.
(2) Assurez-vous que le levier d’inversion est
en position marche avant. Le mode Pas
de sillage ne peut pas être activé lorsque
le levier d’inversion est en position mar-
che arrière.
(3) Appuyez sur le contacteur “NO-WAKE
MODE” et maintenez-le enfoncé. Dès
que l’avertisseur sonore émet trois bips
rapides et que le chiffre “8” (si les kilomè-
tres sont sélectionnés) ou “5” (si les miles
sont sélectionnés) commence à clignoter
sur l’affichage du compteur de vitesse
numérique, le mode Pas de sillage est
activé. Maintenez la manette des gaz en
position complètement fermée (ralenti)
lorsque le mode Pas de sillage est activé.
REMARQUE:
L’affichage du compteur de vitesse numéri-
que clignote de manière continue lorsque le
mode Pas de sillage est activé.
Pour désactiver le mode Pas de sillage :
Exécutez l’une des opérations suivantes.
Lorsque le mode Pas de sillage est désactivé,
l’avertisseur sonore émet deux bips rapides et
l’affichage du compteur de vitesse numérique
arrête de clignoter.
Appuyez sur le contacteur “NO-WAKE
MODE”.
Actionnez le levier d’accélération.
REMARQUE:
Le mode Pas de sillage est également désac-
tivé lorsque le moteur est à l’arrêt.
FJU37025Système d’assistance à la navigation
Le système d’assistance à la navigation est
une fonction permettant de maintenir un ré-
1Levier d’inversion
2Position de marche avant
1
2
1Contacteur “NO-WAKE MODE”
1
UF1W73F0.book Page 38 Wednesday, June 16, 2010 1:24 PM
Page 47 of 120

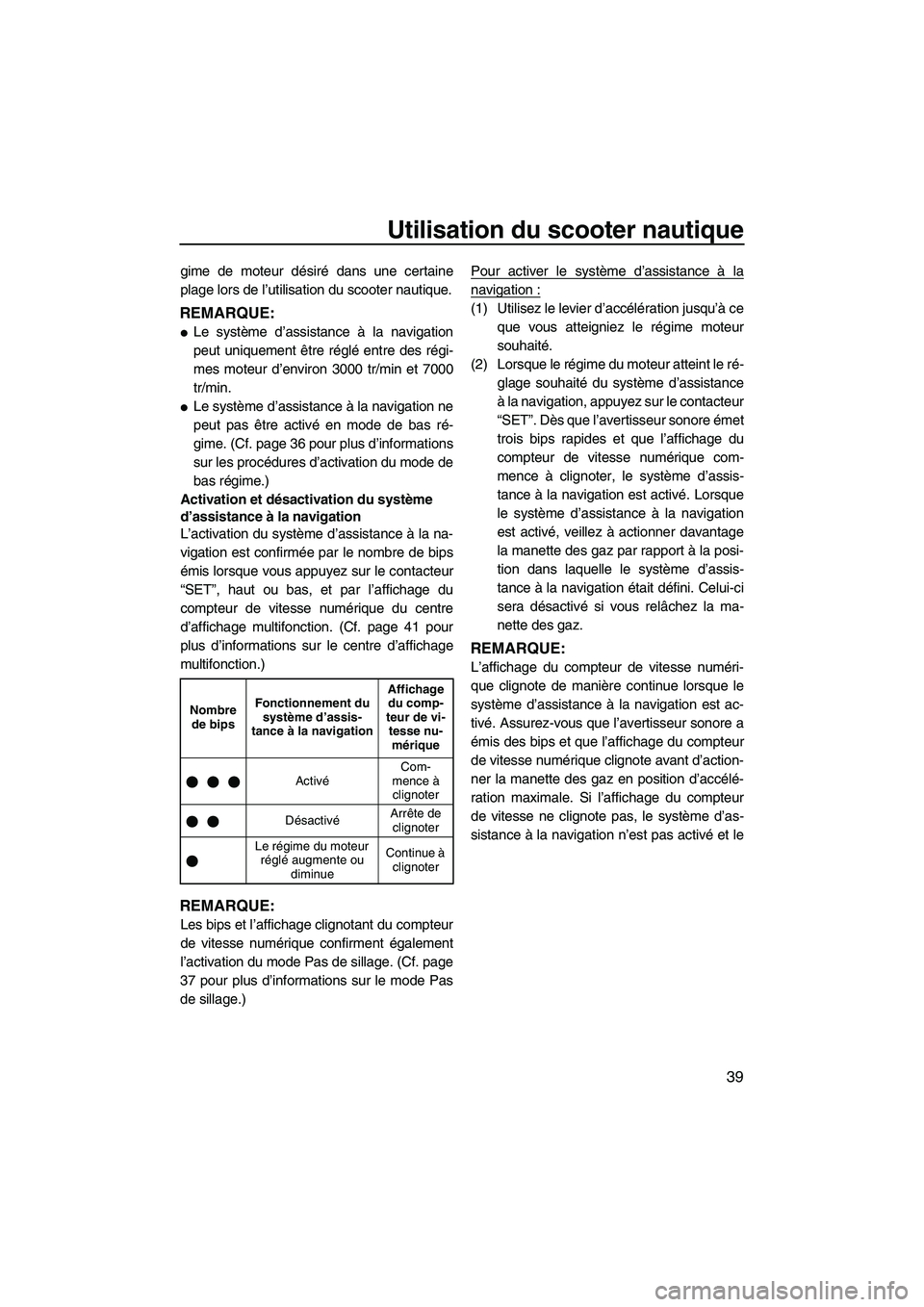

Utilisation du scooter nautique
39
gime de moteur désiré dans une certaine
plage lors de l’utilisation du scooter nautique.
REMARQUE:
Le système d’assistance à la navigation
peut uniquement être réglé entre des régi-
mes moteur d’environ 3000 tr/min et 7000
tr/min.
Le système d’assistance à la navigation ne
peut pas être activé en mode de bas ré-
gime. (Cf. page 36 pour plus d’informations
sur les procédures d’activation du mode de
bas régime.)
Activation et désactivation du système
d’assistance à la navigation
L’activation du système d’assistance à la na-
vigation est confirmée par le nombre de bips
émis lorsque vous appuyez sur le contacteur
“SET”, haut ou bas, et par l’affichage du
compteur de vitesse numérique du centre
d’affichage multifonction. (Cf. page 41 pour
plus d’informations sur le centre d’affichage
multifonction.)
REMARQUE:
Les bips et l’affichage clignotant du compteur
de vitesse numérique confirment également
l’activation du mode Pas de sillage. (Cf. page
37 pour plus d’informations sur le mode Pas
de sillage.)Pour activer le système d’assistance à la
navigation :
(1) Utilisez le levier d’accélération jusqu’à ce
que vous atteigniez le régime moteur
souhaité.
(2) Lorsque le régime du moteur atteint le ré-
glage souhaité du système d’assistance
à la navigation, appuyez sur le contacteur
“SET”. Dès que l’avertisseur sonore émet
trois bips rapides et que l’affichage du
compteur de vitesse numérique com-
mence à clignoter, le système d’assis-
tance à la navigation est activé. Lorsque
le système d’assistance à la navigation
est activé, veillez à actionner davantage
la manette des gaz par rapport à la posi-
tion dans laquelle le système d’assis-
tance à la navigation était défini. Celui-ci
sera désactivé si vous relâchez la ma-
nette des gaz.
REMARQUE:
L’affichage du compteur de vitesse numéri-
que clignote de manière continue lorsque le
système d’assistance à la navigation est ac-
tivé. Assurez-vous que l’avertisseur sonore a
émis des bips et que l’affichage du compteur
de vitesse numérique clignote avant d’action-
ner la manette des gaz en position d’accélé-
ration maximale. Si l’affichage du compteur
de vitesse ne clignote pas, le système d’as-
sistance à la navigation n’est pas activé et le
Nombre
de bipsFonctionnement du
système d’assis-
tance à la navigationAffichage
du comp-
teur de vi-
tesse nu-
mérique
ActivéCom-
mence à
clignoter
DésactivéArrête de
clignoter
Le régime du moteur
réglé augmente ou
diminueContinue à
clignoter
UF1W73F0.book Page 39 Wednesday, June 16, 2010 1:24 PM
Page 48 of 120

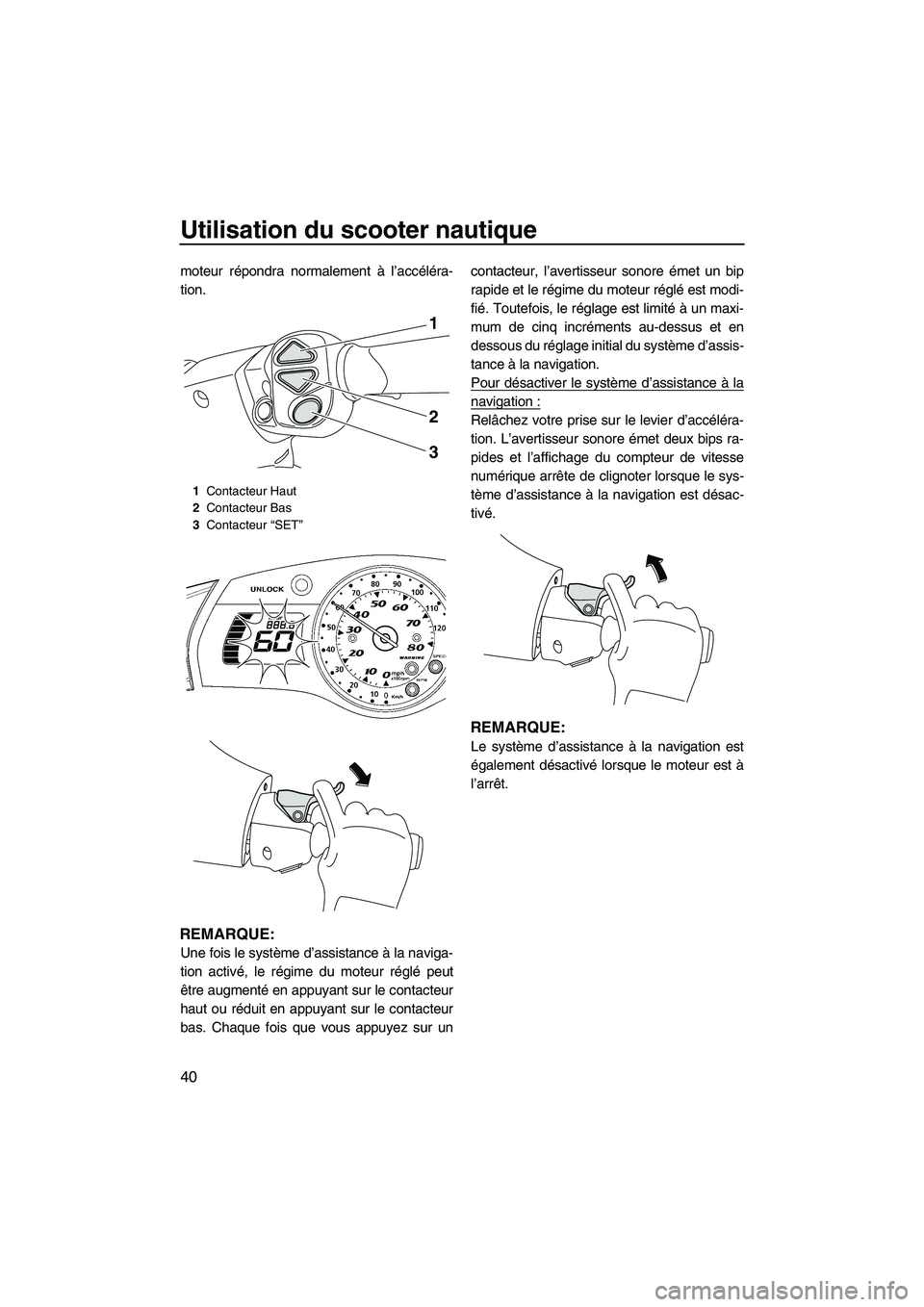

Utilisation du scooter nautique
40
moteur répondra normalement à l’accéléra-
tion.
REMARQUE:
Une fois le système d’assistance à la naviga-
tion activé, le régime du moteur réglé peut
être augmenté en appuyant sur le contacteur
haut ou réduit en appuyant sur le contacteur
bas. Chaque fois que vous appuyez sur uncontacteur, l’avertisseur sonore émet un bip
rapide et le régime du moteur réglé est modi-
fié. Toutefois, le réglage est limité à un maxi-
mum de cinq incréments au-dessus et en
dessous du réglage initial du système d’assis-
tance à la navigation.
Pour désactiver le système d’assistance à la
navigation :
Relâchez votre prise sur le levier d’accéléra-
tion. L’avertisseur sonore émet deux bips ra-
pides et l’affichage du compteur de vitesse
numérique arrête de clignoter lorsque le sys-
tème d’assistance à la navigation est désac-
tivé.
REMARQUE:
Le système d’assistance à la navigation est
également désactivé lorsque le moteur est à
l’arrêt.
1Contacteur Haut
2Contacteur Bas
3Contacteur “SET”
1
2
3
UF1W73F0.book Page 40 Wednesday, June 16, 2010 1:24 PM
Page 49 of 120

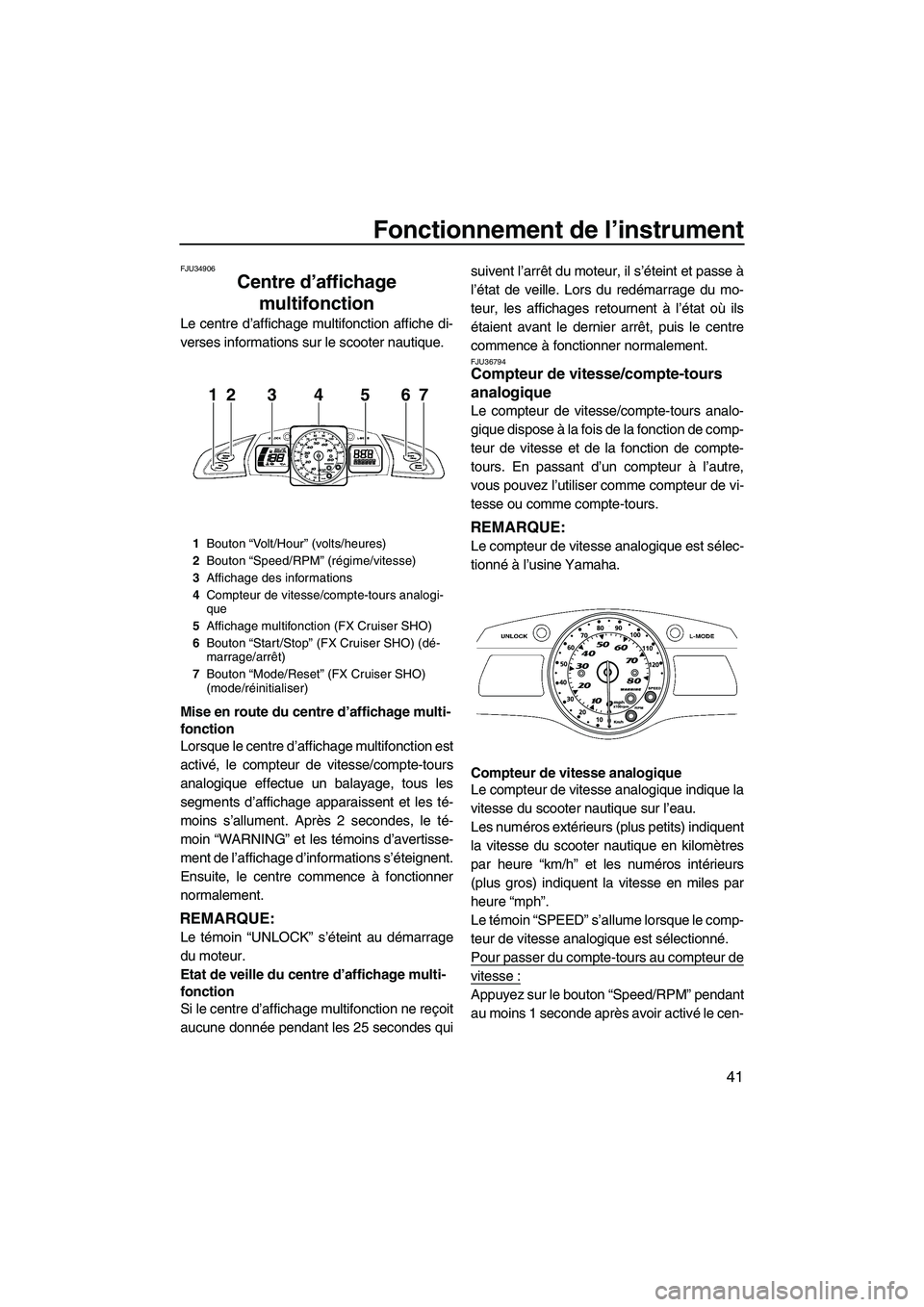

Fonctionnement de l’instrument
41
FJU34906
Centre d’affichage
multifonction
Le centre d’affichage multifonction affiche di-
verses informations sur le scooter nautique.
Mise en route du centre d’affichage multi-
fonction
Lorsque le centre d’affichage multifonction est
activé, le compteur de vitesse/compte-tours
analogique effectue un balayage, tous les
segments d’affichage apparaissent et les té-
moins s’allument. Après 2 secondes, le té-
moin “WARNING” et les témoins d’avertisse-
ment de l’affichage d’informations s’éteignent.
Ensuite, le centre commence à fonctionner
normalement.
REMARQUE:
Le témoin “UNLOCK” s’éteint au démarrage
du moteur.
Etat de veille du centre d’affichage multi-
fonction
Si le centre d’affichage multifonction ne reçoit
aucune donnée pendant les 25 secondes quisuivent l’arrêt du moteur, il s’éteint et passe à
l’état de veille. Lors du redémarrage du mo-
teur, les affichages retournent à l’état où ils
étaient avant le dernier arrêt, puis le centre
commence à fonctionner normalement.
FJU36794Compteur de vitesse/compte-tours
analogique
Le compteur de vitesse/compte-tours analo-
gique dispose à la fois de la fonction de comp-
teur de vitesse et de la fonction de compte-
tours. En passant d’un compteur à l’autre,
vous pouvez l’utiliser comme compteur de vi-
tesse ou comme compte-tours.
REMARQUE:
Le compteur de vitesse analogique est sélec-
tionné à l’usine Yamaha.
Compteur de vitesse analogique
Le compteur de vitesse analogique indique la
vitesse du scooter nautique sur l’eau.
Les numéros extérieurs (plus petits) indiquent
la vitesse du scooter nautique en kilomètres
par heure “km/h” et les numéros intérieurs
(plus gros) indiquent la vitesse en miles par
heure “mph”.
Le témoin “SPEED” s’allume lorsque le comp-
teur de vitesse analogique est sélectionné.
Pour passer du compte-tours au compteur de
vitesse :
Appuyez sur le bouton “Speed/RPM” pendant
au moins 1 seconde après avoir activé le cen-
1Bouton “Volt/Hour” (volts/heures)
2Bouton “Speed/RPM” (régime/vitesse)
3Affichage des informations
4Compteur de vitesse/compte-tours analogi-
que
5Affichage multifonction (FX Cruiser SHO)
6Bouton “Start/Stop” (FX Cruiser SHO) (dé-
marrage/arrêt)
7Bouton “Mode/Reset” (FX Cruiser SHO)
(mode/réinitialiser)
5431267
UF1W73F0.book Page 41 Wednesday, June 16, 2010 1:24 PM
Page 50 of 120

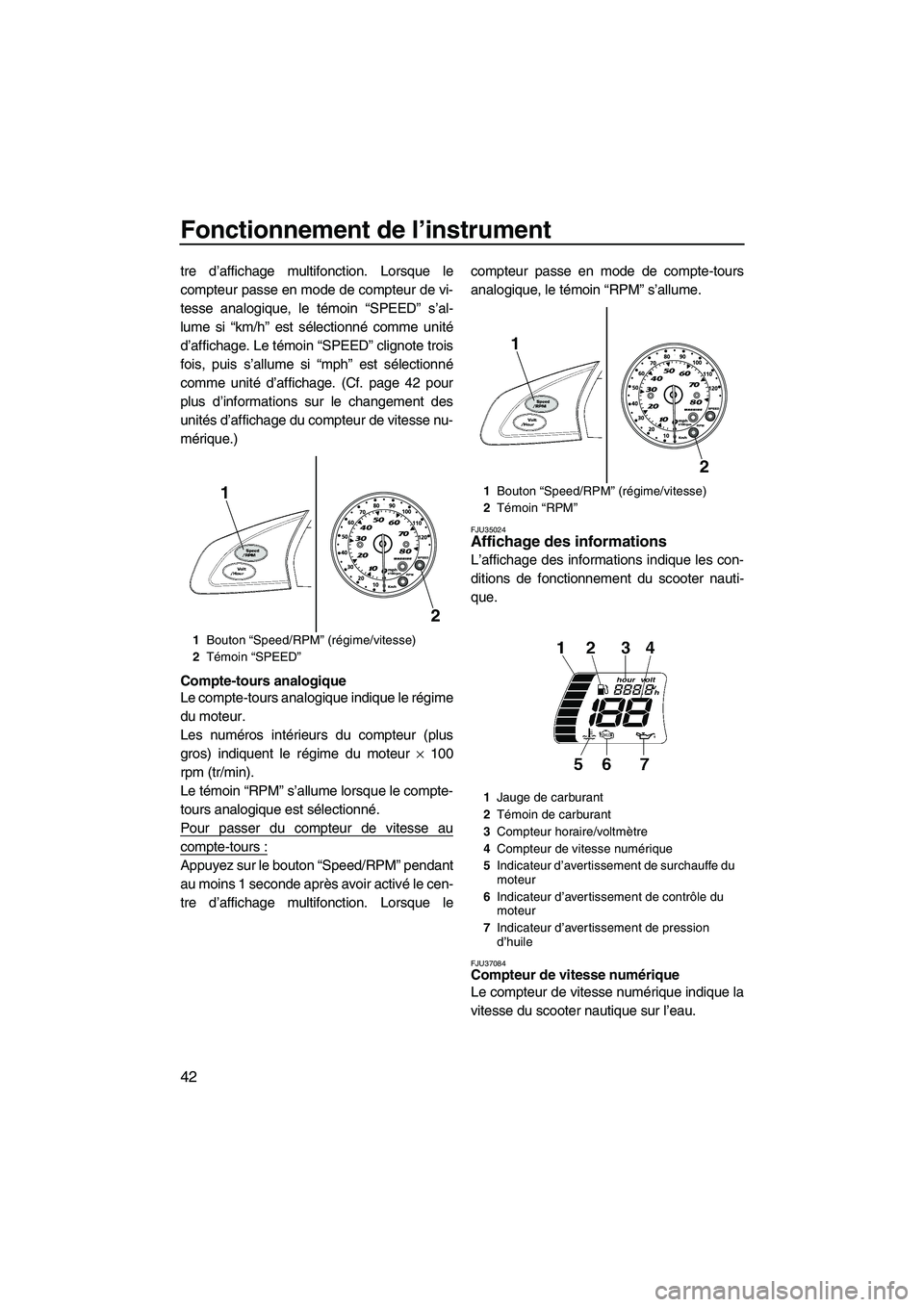

Fonctionnement de l’instrument
42
tre d’affichage multifonction. Lorsque le
compteur passe en mode de compteur de vi-
tesse analogique, le témoin “SPEED” s’al-
lume si “km/h” est sélectionné comme unité
d’affichage. Le témoin “SPEED” clignote trois
fois, puis s’allume si “mph” est sélectionné
comme unité d’affichage. (Cf. page 42 pour
plus d’informations sur le changement des
unités d’affichage du compteur de vitesse nu-
mérique.)
Compte-tours analogique
Le compte-tours analogique indique le régime
du moteur.
Les numéros intérieurs du compteur (plus
gros) indiquent le régime du moteur × 100
rpm (tr/min).
Le témoin “RPM” s’allume lorsque le compte-
tours analogique est sélectionné.
Pour passer du compteur de vitesse au
compte-tours :
Appuyez sur le bouton “Speed/RPM” pendant
au moins 1 seconde après avoir activé le cen-
tre d’affichage multifonction. Lorsque lecompteur passe en mode de compte-tours
analogique, le témoin “RPM” s’allume.
FJU35024Affichage des informations
L’affichage des informations indique les con-
ditions de fonctionnement du scooter nauti-
que.
FJU37084Compteur de vitesse numérique
Le compteur de vitesse numérique indique la
vitesse du scooter nautique sur l’eau.
1Bouton “Speed/RPM” (régime/vitesse)
2Témoin “SPEED”
2
11Bouton “Speed/RPM” (régime/vitesse)
2Témoin “RPM”
1Jauge de carburant
2Témoin de carburant
3Compteur horaire/voltmètre
4Compteur de vitesse numérique
5Indicateur d’avertissement de surchauffe du
moteur
6Indicateur d’avertissement de contrôle du
moteur
7Indicateur d’avertissement de pression
d’huile
1
2
UF1W73F0.book Page 42 Wednesday, June 16, 2010 1:24 PM
