Fonctionnement de l’équipement
53
ber et de provoquer de graves blessures.
[FWJ01510]
FJU34892

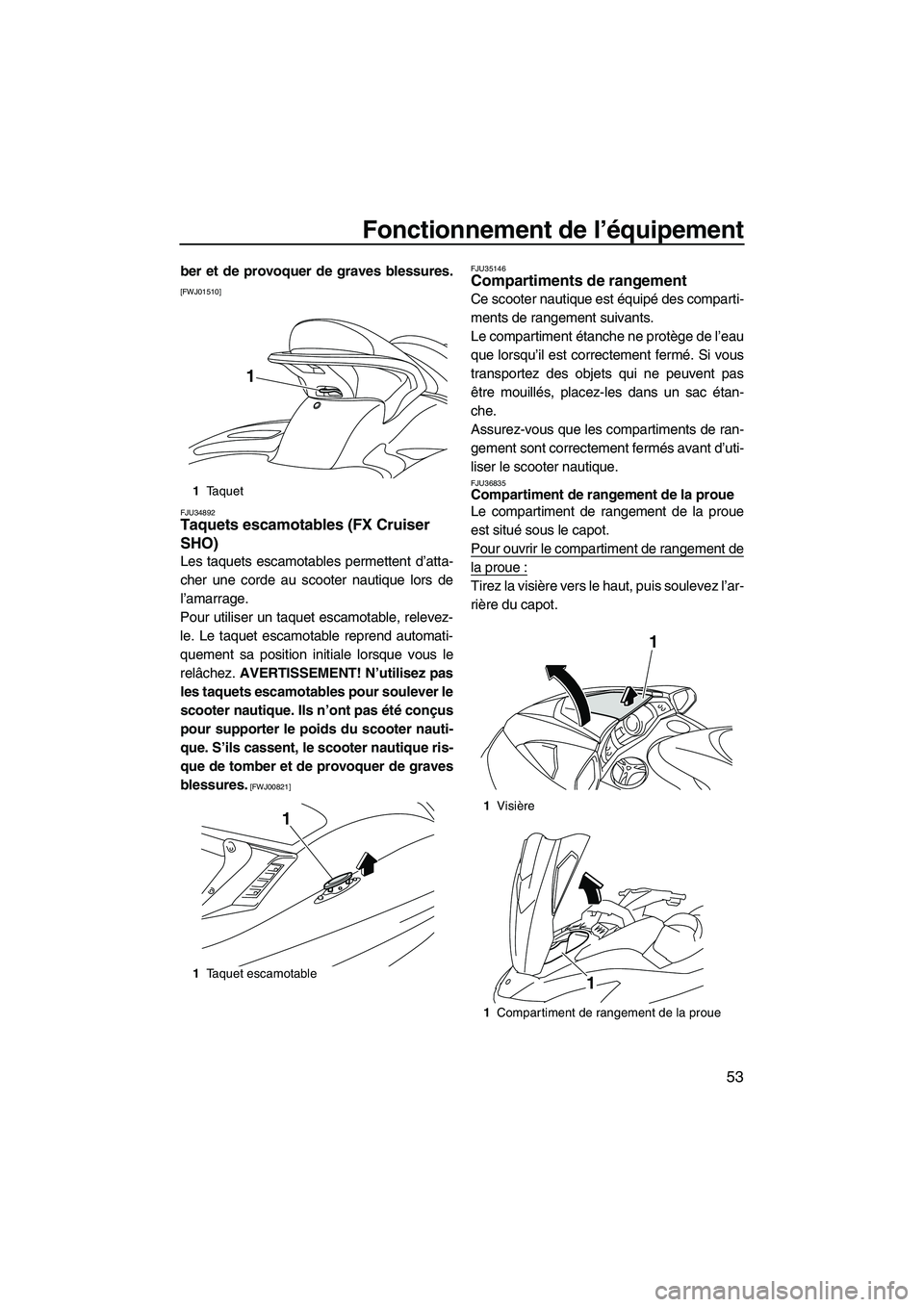

Taquets escamotables (FX Cruiser
SHO)
Les taquets escamotables permettent d’atta-
cher une corde au scooter nautique lors de
l’amarrage.
Pour utiliser un taquet escamotable, relevez-
le. Le taquet escamotable reprend automati-
quement sa position initiale lorsque vous le
relâchez. AVERTISSEMENT! N’utilisez pas
les taquets escamotables pour soulever le
scooter nautique. Ils n’ont pas été conçus
pour supporter le poids du scooter nauti-
que. S’ils cassent, le scooter nautique ris-
que de tomber et de provoquer de graves
blessures.
[FWJ00821]FJU35146
Compartiments de rangement
Ce scooter nautique est équipé des comparti-
ments de rangement suivants.
Le compartiment étanche ne protège de l’eau
que lorsqu’il est correctement fermé. Si vous
transportez des objets qui ne peuvent pas
être mouillés, placez-les dans un sac étan-
che.
Assurez-vous que les compartiments de ran-
gement sont correctement fermés avant d’uti-
liser le scooter nautique.
FJU36835Compartiment de rangement de la proue
Le compartiment de rangement de la proue
est situé sous le capot.
Pour ouvrir le compartiment de rangement de
la proue :
Tirez la visière vers le haut, puis soulevez l’ar-
rière du capot.
1Taquet
1Taquet escamotable
1
11Visière
1Compartiment de rangement de la proue
1
1
UF1W73F0.book Page 53 Wednesday, June 16, 2010 1:24 PM

Fonctionnement de l’équipement
54

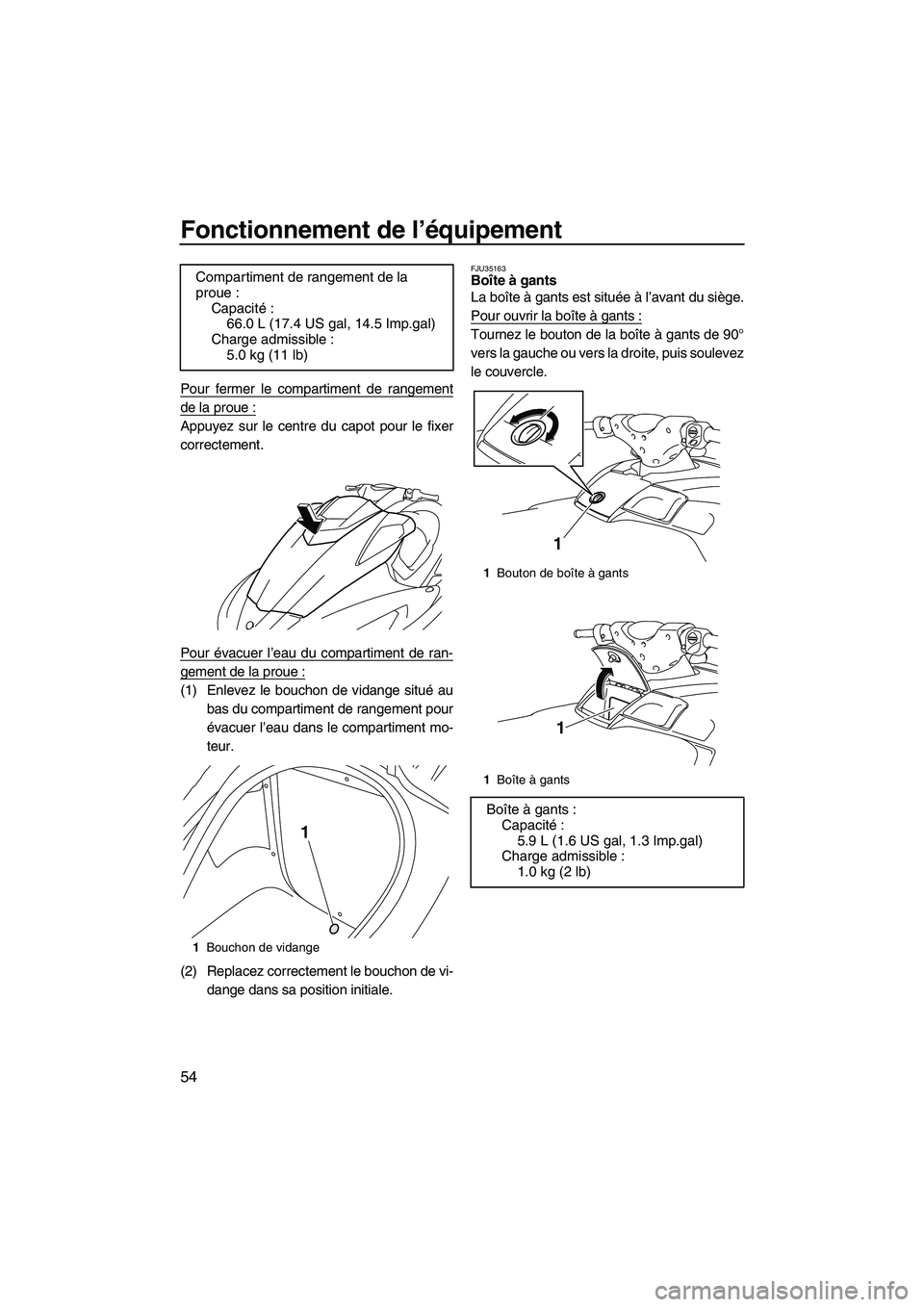

Pour fermer le compartiment de rangement
de la proue :
Appuyez sur le centre du capot pour le fixer
correctement.
Pour évacuer l’eau du compartiment de ran-
gement de la proue :
(1) Enlevez le bouchon de vidange situé au
bas du compartiment de rangement pour
évacuer l’eau dans le compartiment mo-
teur.
(2) Replacez correctement le bouchon de vi-
dange dans sa position initiale.
FJU35163Boîte à gants
La boîte à gants est située à l’avant du siège.
Pour ouvrir la boîte à gants :
Tournez le bouton de la boîte à gants de 90°
vers la gauche ou vers la droite, puis soulevez
le couvercle. Compartiment de rangement de la
proue :
Capacité:
66.0 L (17.4 US gal, 14.5 Imp.gal)
Charge admissible :
5.0 kg (11 lb)
1Bouchon de vidange
1
1Bouton de boîte à gants
1Boîte à gants
Boîte à gants :
Capacité:
5.9 L (1.6 US gal, 1.3 Imp.gal)
Charge admissible :
1.0 kg (2 lb)
1
1
UF1W73F0.book Page 54 Wednesday, June 16, 2010 1:24 PM

Fonctionnement de l’équipement
55

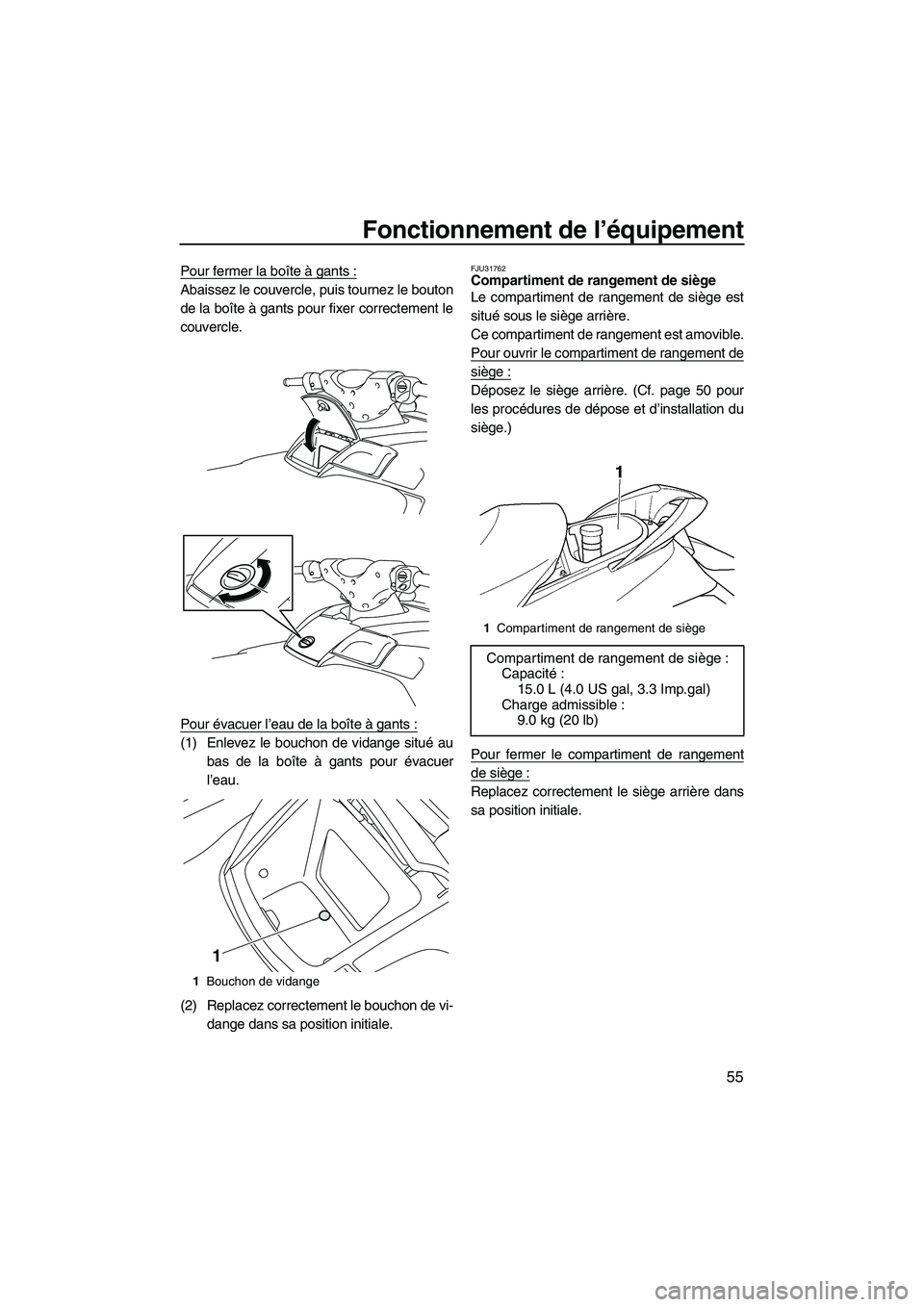

Pour fermer la boîte à gants :
Abaissez le couvercle, puis tournez le bouton
de la boîte à gants pour fixer correctement le
couvercle.
Pour évacuer l’eau de la boîte à gants :
(1) Enlevez le bouchon de vidange situé au
bas de la boîte à gants pour évacuer
l’eau.
(2) Replacez correctement le bouchon de vi-
dange dans sa position initiale.
FJU31762Compartiment de rangement de siège
Le compartiment de rangement de siège est
situé sous le siège arrière.
Ce compartiment de rangement est amovible.
Pour ouvrir le compartiment de rangement de
siège :
Déposez le siège arrière. (Cf. page 50 pour
les procédures de dépose et d’installation du
siège.)
Pour fermer le compartiment de rangement
de siège :
Replacez correctement le siège arrière dans
sa position initiale.
1Bouchon de vidange
1
1Compartiment de rangement de siège
Compartiment de rangement de siège :
Capacité:
15.0 L (4.0 US gal, 3.3 Imp.gal)
Charge admissible :
9.0 kg (20 lb)
UF1W73F0.book Page 55 Wednesday, June 16, 2010 1:24 PM

Fonctionnement de l’équipement
56

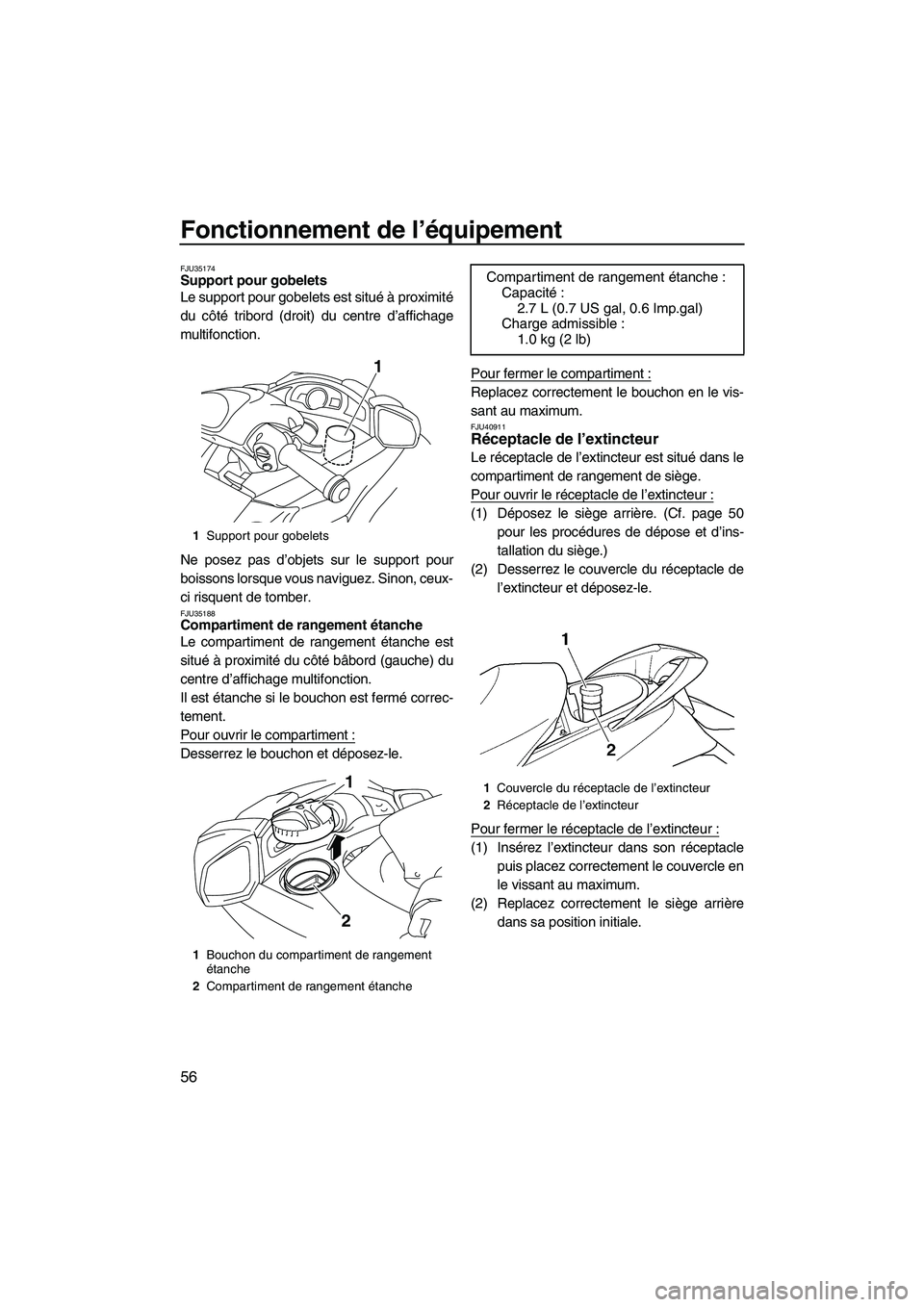

FJU35174Support pour gobelets
Le support pour gobelets est situé à proximité
du côté tribord (droit) du centre d’affichage
multifonction.
Ne posez pas d’objets sur le support pour
boissons lorsque vous naviguez. Sinon, ceux-
ci risquent de tomber.
FJU35188Compartiment de rangement étanche
Le compartiment de rangement étanche est
situé à proximité du côté bâbord (gauche) du
centre d’affichage multifonction.
Il est étanche si le bouchon est fermé correc-
tement.
Pour ouvrir le compartiment :
Desserrez le bouchon et déposez-le.Pour fermer le compartiment :
Replacez correctement le bouchon en le vis-
sant au maximum.
FJU40911Réceptacle de l’extincteur
Le réceptacle de l’extincteur est situé dans le
compartiment de rangement de siège.
Pour ouvrir le réceptacle de l’extincteur :
(1) Déposez le siège arrière. (Cf. page 50
pour les procédures de dépose et d’ins-
tallation du siège.)
(2) Desserrez le couvercle du réceptacle de
l’extincteur et déposez-le.
Pour fermer le réceptacle de l’extincteur :
(1) Insérez l’extincteur dans son réceptacle
puis placez correctement le couvercle en
le vissant au maximum.
(2) Replacez correctement le siège arrière
dans sa position initiale.
1Support pour gobelets
1Bouchon du compartiment de rangement
étanche
2Compartiment de rangement étanche
1
1
2
Compartiment de rangement étanche :
Capacité:
2.7 L (0.7 US gal, 0.6 Imp.gal)
Charge admissible :
1.0 kg (2 lb)
1Couvercle du réceptacle de l’extincteur
2Réceptacle de l’extincteur
UF1W73F0.book Page 56 Wednesday, June 16, 2010 1:24 PM

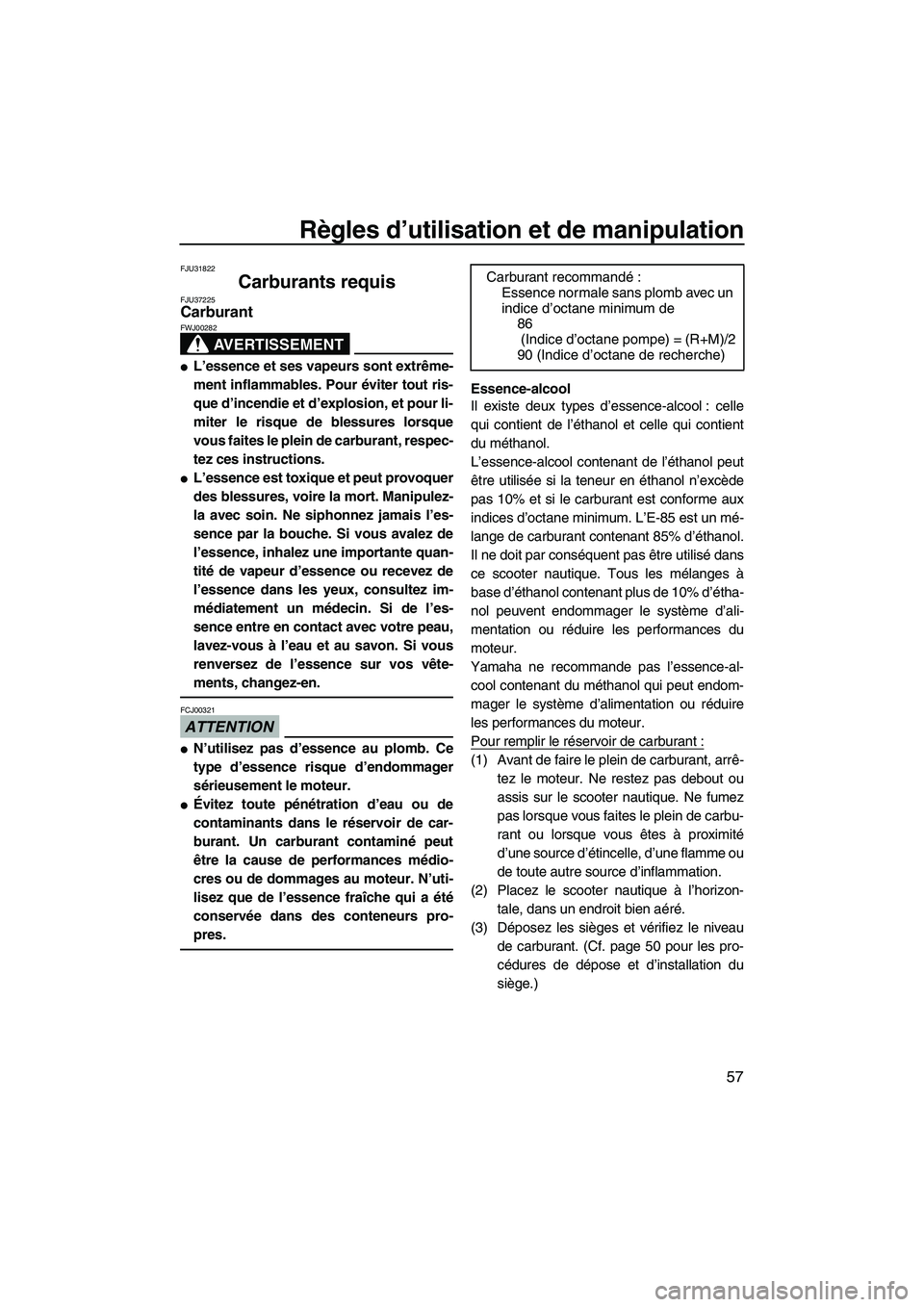

Règles d’utilisation et de manipulation
57
FJU31822
Carburants requis FJU37225Carburant
AVERTISSEMENT
FWJ00282

L’essence et ses vapeurs sont extrême-
ment inflammables. Pour éviter tout ris-
que d’incendie et d’explosion, et pour li-
miter le risque de blessures lorsque
vous faites le plein de carburant, respec-
tez ces instructions.

L’essence est toxique et peut provoquer
des blessures, voire la mort. Manipulez-
la avec soin. Ne siphonnez jamais l’es-
sence par la bouche. Si vous avalez de
l’essence, inhalez une importante quan-
tité de vapeur d’essence ou recevez de
l’essence dans les yeux, consultez im-
médiatement un médecin. Si de l’es-
sence entre en contact avec votre peau,
lavez-vous à l’eau et au savon. Si vous
renversez de l’essence sur vos vête-
ments, changez-en.
ATTENTION
FCJ00321

N’utilisez pas d’essence au plomb. Ce
type d’essence risque d’endommager
sérieusement le moteur.

Évitez toute pénétration d’eau ou de
contaminants dans le réservoir de car-
burant. Un carburant contaminé peut
être la cause de performances médio-
cres ou de dommages au moteur. N’uti-
lisez que de l’essence fraîche qui a été
conservée dans des conteneurs pro-
pres.
Essence-alcool
Il existe deux types d’essence-alcool : celle
qui contient de l’éthanol et celle qui contient
du méthanol.
L’essence-alcool contenant de l’éthanol peut
être utilisée si la teneur en éthanol n’excède
pas 10% et si le carburant est conforme aux
indices d’octane minimum. L’E-85 est un mé-
lange de carburant contenant 85% d’éthanol.
Il ne doit par conséquent pas être utilisé dans
ce scooter nautique. Tous les mélanges à
base d’éthanol contenant plus de 10% d’étha-
nol peuvent endommager le système d’ali-
mentation ou réduire les performances du
moteur.
Yamaha ne recommande pas l’essence-al-
cool contenant du méthanol qui peut endom-
mager le système d’alimentation ou réduire
les performances du moteur.
Pour remplir le réservoir de carburant :
(1) Avant de faire le plein de carburant, arrê-
tez le moteur. Ne restez pas debout ou
assis sur le scooter nautique. Ne fumez
pas lorsque vous faites le plein de carbu-
rant ou lorsque vous êtes à proximité
d’une source d’étincelle, d’une flamme ou
de toute autre source d’inflammation.
(2) Placez le scooter nautique à l’horizon-
tale, dans un endroit bien aéré.
(3) Déposez les sièges et vérifiez le niveau
de carburant. (Cf. page 50 pour les pro-
cédures de dépose et d’installation du
siège.) Carburant recommandé:
Essence normale sans plomb avec un
indice d’octane minimum de
86
(Indice d’octane pompe) = (R+M)/2
90 (Indice d’octane de recherche)
UF1W73F0.book Page 57 Wednesday, June 16, 2010 1:24 PM

Règles d’utilisation et de manipulation
58

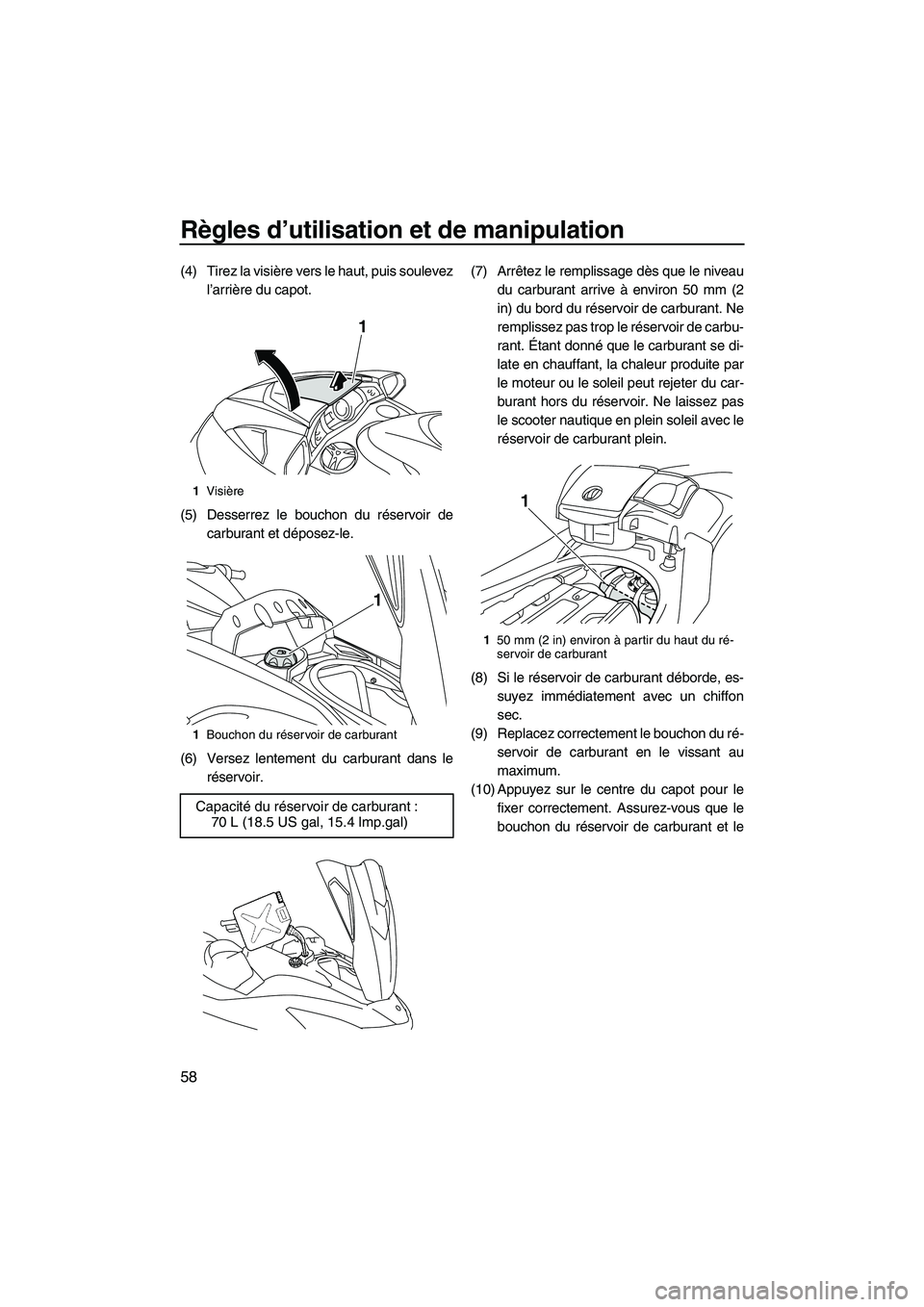

(4) Tirez la visière vers le haut, puis soulevez
l’arrière du capot.
(5) Desserrez le bouchon du réservoir de
carburant et déposez-le.
(6) Versez lentement du carburant dans le
réservoir.(7) Arrêtez le remplissage dès que le niveau
du carburant arrive à environ 50 mm (2
in) du bord du réservoir de carburant. Ne
remplissez pas trop le réservoir de carbu-
rant. Étant donné que le carburant se di-
late en chauffant, la chaleur produite par
le moteur ou le soleil peut rejeter du car-
burant hors du réservoir. Ne laissez pas
le scooter nautique en plein soleil avec le
réservoir de carburant plein.
(8) Si le réservoir de carburant déborde, es-
suyez immédiatement avec un chiffon
sec.
(9) Replacez correctement le bouchon du ré-
servoir de carburant en le vissant au
maximum.
(10) Appuyez sur le centre du capot pour le
fixer correctement. Assurez-vous que le
bouchon du réservoir de carburant et le
1Visière
1Bouchon du réservoir de carburant
Capacité du réservoir de carburant :
70 L (18.5 US gal, 15.4 Imp.gal)
1
1
150 mm (2 in) environ à partir du haut du ré-
servoir de carburant
1
UF1W73F0.book Page 58 Wednesday, June 16, 2010 1:24 PM

Règles d’utilisation et de manipulation
59

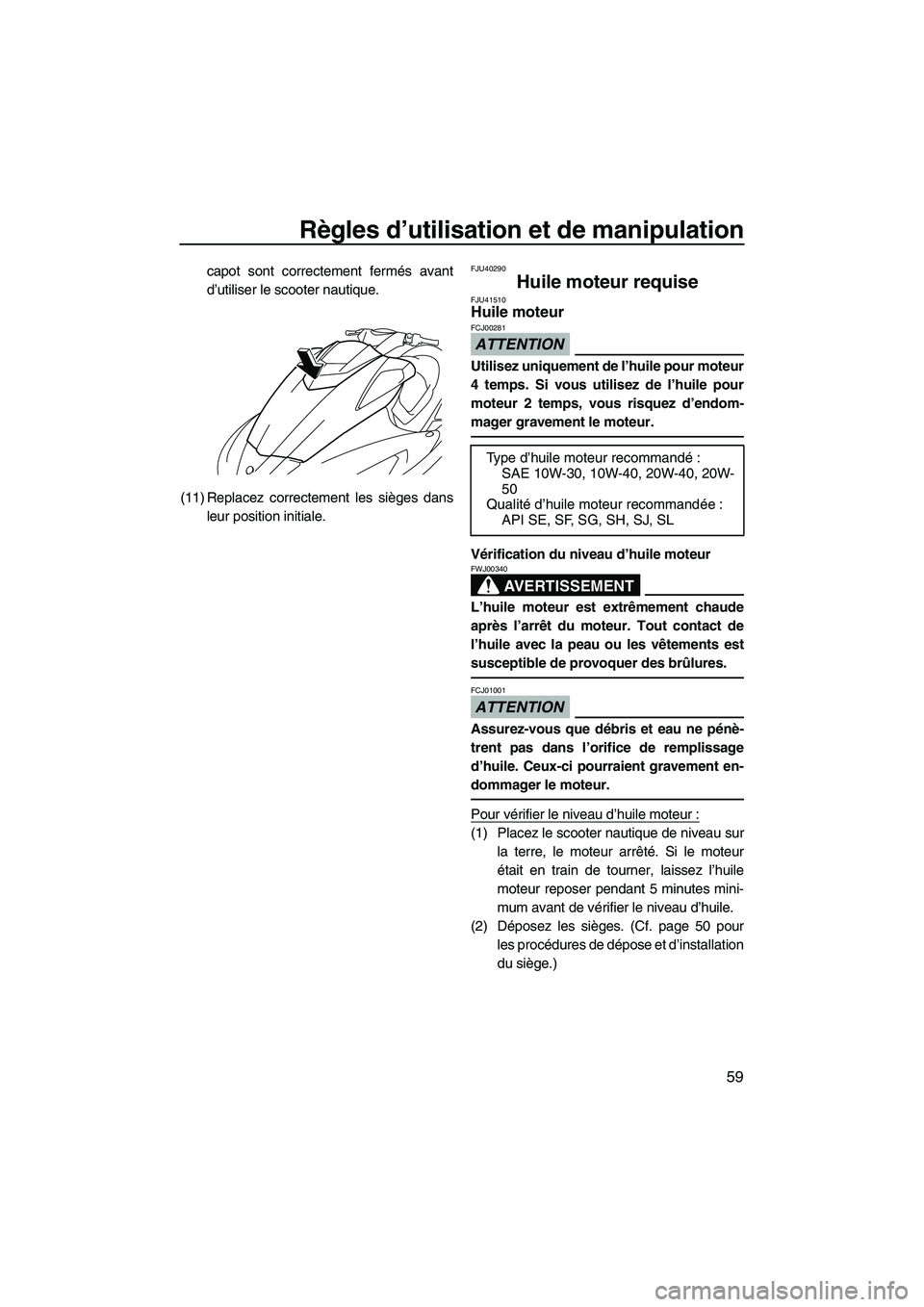

capot sont correctement fermés avant
d’utiliser le scooter nautique.
(11) Replacez correctement les sièges dans
leur position initiale.FJU40290
Huile moteur requise FJU41510Huile moteur
ATTENTION
FCJ00281
Utilisez uniquement de l’huile pour moteur
4 temps. Si vous utilisez de l’huile pour
moteur 2 temps, vous risquez d’endom-
mager gravement le moteur.
Vérification du niveau d’huile moteur
AVERTISSEMENT
FWJ00340
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ01001
Assurez-vous que débris et eau ne pénè-
trent pas dans l’orifice de remplissage
d’huile. Ceux-ci pourraient gravement en-
dommager le moteur.
Pour vérifier le niveau d’huile moteur :
(1) Placez le scooter nautique de niveau sur
la terre, le moteur arrêté. Si le moteur
était en train de tourner, laissez l’huile
moteur reposer pendant 5 minutes mini-
mum avant de vérifier le niveau d’huile.
(2) Déposez les sièges. (Cf. page 50 pour
les procédures de dépose et d’installation
du siège.)
Ty p e d’huile moteur recommandé:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Qualité d’huile moteur recommandée:
API SE, SF, SG, SH, SJ, SL
UF1W73F0.book Page 59 Wednesday, June 16, 2010 1:24 PM

Règles d’utilisation et de manipulation
60

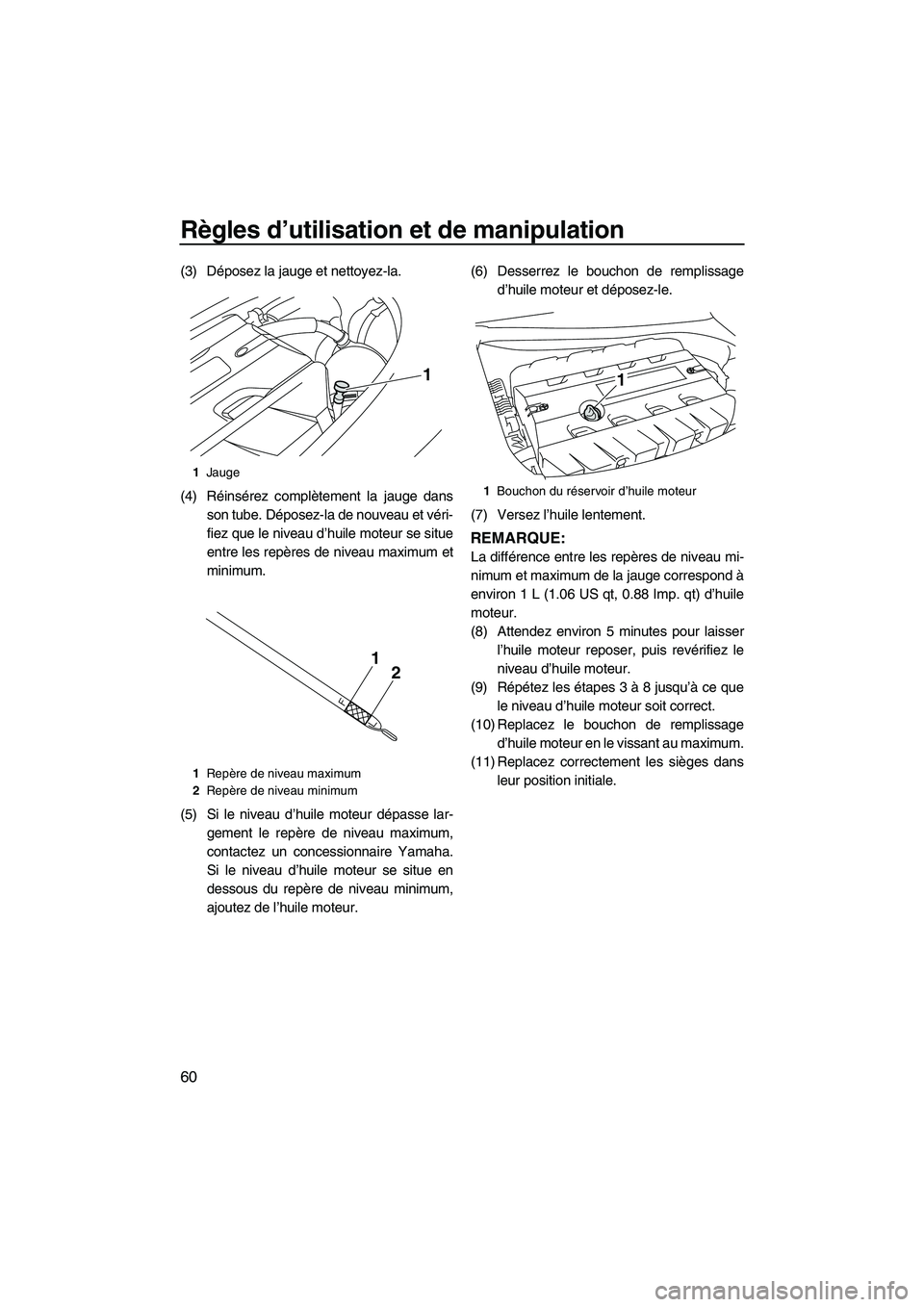

(3) Déposez la jauge et nettoyez-la.
(4) Réinsérez complètement la jauge dans
son tube. Déposez-la de nouveau et véri-
fiez que le niveau d’huile moteur se situe
entre les repères de niveau maximum et
minimum.
(5) Si le niveau d’huile moteur dépasse lar-
gement le repère de niveau maximum,
contactez un concessionnaire Yamaha.
Si le niveau d’huile moteur se situe en
dessous du repère de niveau minimum,
ajoutez de l’huile moteur.(6) Desserrez le bouchon de remplissage
d’huile moteur et déposez-le.
(7) Versez l’huile lentement.
REMARQUE:
La différence entre les repères de niveau mi-
nimum et maximum de la jauge correspond à
environ 1 L (1.06 US qt, 0.88 Imp. qt) d’huile
moteur.
(8) Attendez environ 5 minutes pour laisser
l’huile moteur reposer, puis revérifiez le
niveau d’huile moteur.
(9) Répétez les étapes 3 à 8 jusqu’à ce que
le niveau d’huile moteur soit correct.
(10) Replacez le bouchon de remplissage
d’huile moteur en le vissant au maximum.
(11) Replacez correctement les sièges dans
leur position initiale.
1Jauge
1Repère de niveau maximum
2Repère de niveau minimum
1
21
1Bouchon du réservoir d’huile moteur
1
UF1W73F0.book Page 60 Wednesday, June 16, 2010 1:24 PM

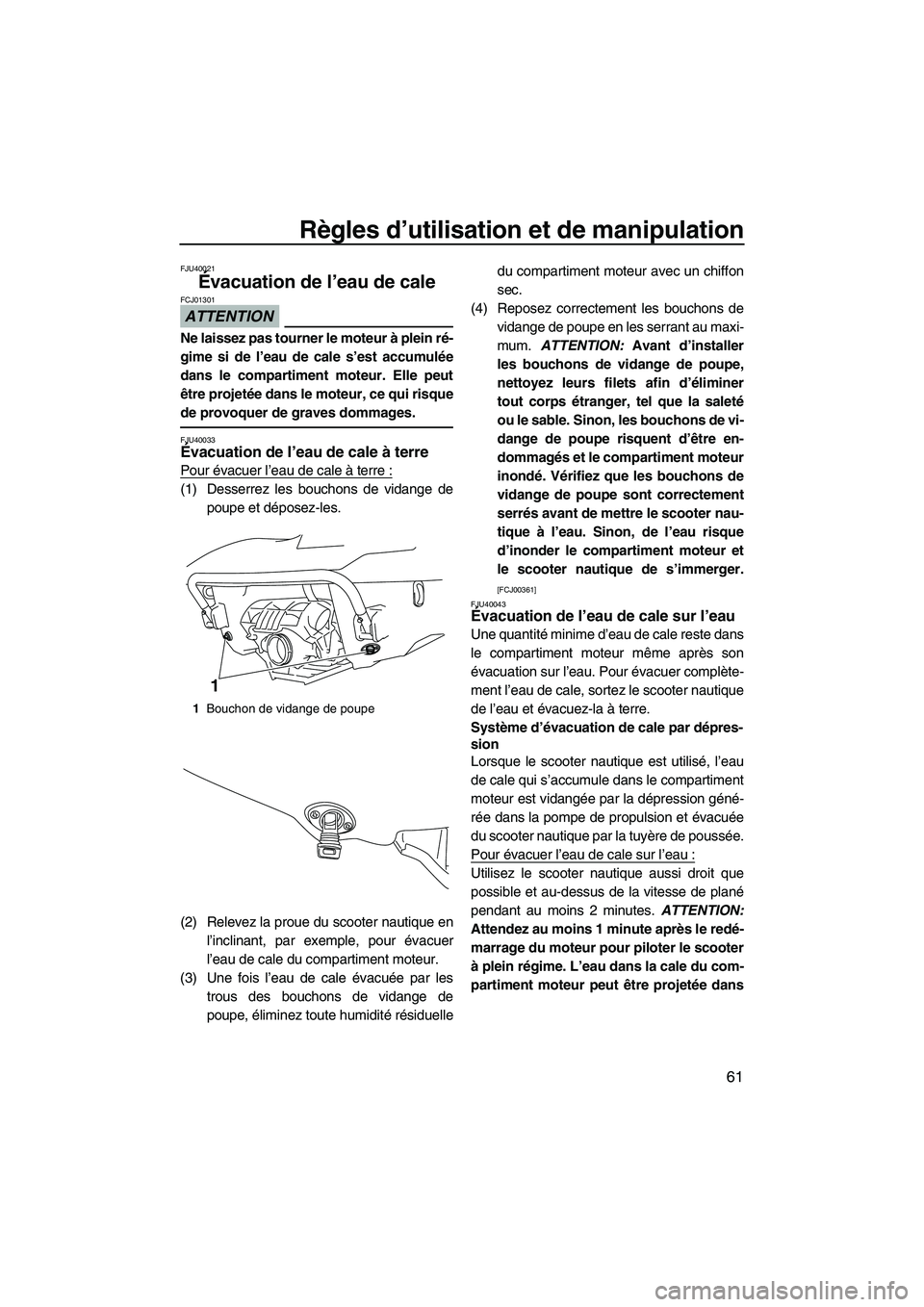

Règles d’utilisation et de manipulation
61
FJU40021
Évacuation de l’eau de cale
ATTENTION
FCJ01301
Ne laissez pas tourner le moteur à plein ré-
gime si de l’eau de cale s’est accumulée
dans le compartiment moteur. Elle peut
être projetée dans le moteur, ce qui risque
de provoquer de graves dommages.
FJU40033Évacuation de l’eau de cale à terre
Pour évacuer l’eau de cale à terre :
(1) Desserrez les bouchons de vidange de
poupe et déposez-les.
(2) Relevez la proue du scooter nautique en
l’inclinant, par exemple, pour évacuer
l’eau de cale du compartiment moteur.
(3) Une fois l’eau de cale évacuée par les
trous des bouchons de vidange de
poupe, éliminez toute humidité résiduelledu compartiment moteur avec un chiffon
sec.
(4) Reposez correctement les bouchons de
vidange de poupe en les serrant au maxi-
mum. ATTENTION: Avant d’installer
les bouchons de vidange de poupe,
nettoyez leurs filets afin d’éliminer
tout corps étranger, tel que la saleté
ou le sable. Sinon, les bouchons de vi-
dange de poupe risquent d’être en-
dommagés et le compartiment moteur
inondé. Vérifiez que les bouchons de
vidange de poupe sont correctement
serrés avant de mettre le scooter nau-
tique à l’eau. Sinon, de l’eau risque
d’inonder le compartiment moteur et
le scooter nautique de s’immerger.
[FCJ00361]
FJU40043
Évacuation de l’eau de cale sur l’eau
Une quantité minime d’eau de cale reste dans
le compartiment moteur même après son
évacuation sur l’eau. Pour évacuer complète-
ment l’eau de cale, sortez le scooter nautique
de l’eau et évacuez-la à terre.
Système d’évacuation de cale par dépres-
sion
Lorsque le scooter nautique est utilisé, l’eau
de cale qui s’accumule dans le compartiment
moteur est vidangée par la dépression géné-
rée dans la pompe de propulsion et évacuée
du scooter nautique par la tuyère de poussée.
Pour évacuer l’eau de cale sur l’eau :
Utilisez le scooter nautique aussi droit que
possible et au-dessus de la vitesse de plané
pendant au moins 2 minutes. ATTENTION:
Attendez au moins 1 minute après le redé-
marrage du moteur pour piloter le scooter
à plein régime. L’eau dans la cale du com-
partiment moteur peut être projetée dans
1Bouchon de vidange de poupe
1
UF1W73F0.book Page 61 Wednesday, June 16, 2010 1:24 PM

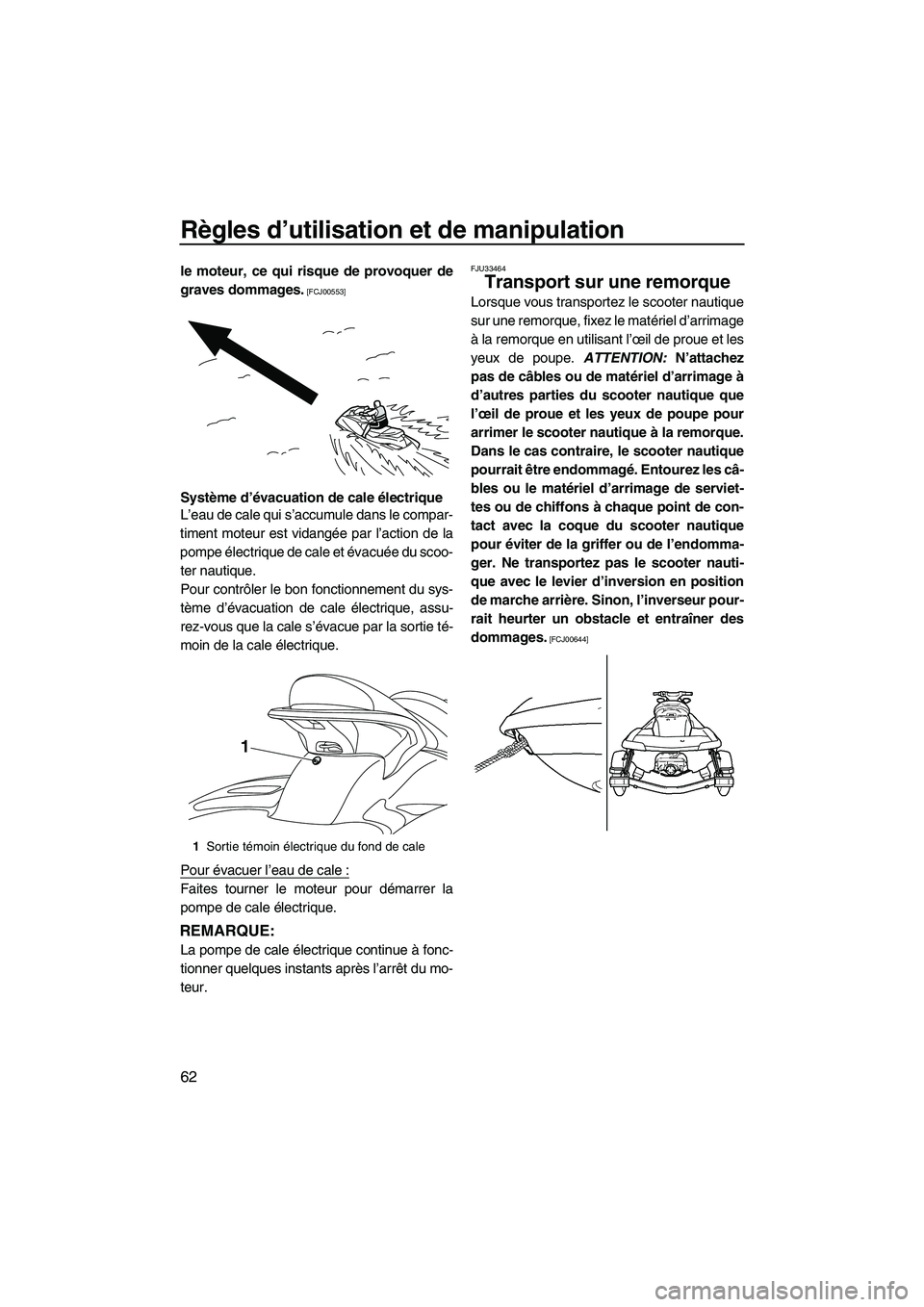

Règles d’utilisation et de manipulation
62
le moteur, ce qui risque de provoquer de
graves dommages.
[FCJ00553]
Système d’évacuation de cale électrique
L’eau de cale qui s’accumule dans le compar-
timent moteur est vidangée par l’action de la
pompe électrique de cale et évacuée du scoo-
ter nautique.
Pour contrôler le bon fonctionnement du sys-
tème d’évacuation de cale électrique, assu-
rez-vous que la cale s’évacue par la sortie té-
moin de la cale électrique.
Pour évacuer l’eau de cale :
Faites tourner le moteur pour démarrer la
pompe de cale électrique.
REMARQUE:
La pompe de cale électrique continue à fonc-
tionner quelques instants après l’arrêt du mo-
teur.
FJU33464
Transport sur une remorque
Lorsque vous transportez le scooter nautique
sur une remorque, fixez le matériel d’arrimage
à la remorque en utilisant l’œil de proue et les
yeux de poupe. ATTENTION: N’attachez
pas de câbles ou de matériel d’arrimage à
d’autres parties du scooter nautique que
l’œil de proue et les yeux de poupe pour
arrimer le scooter nautique à la remorque.
Dans le cas contraire, le scooter nautique
pourrait être endommagé. Entourez les câ-
bles ou le matériel d’arrimage de serviet-
tes ou de chiffons à chaque point de con-
tact avec la coque du scooter nautique
pour éviter de la griffer ou de l’endomma-
ger. Ne transportez pas le scooter nauti-
que avec le levier d’inversion en position
de marche arrière. Sinon, l’inverseur pour-
rait heurter un obstacle et entraîner des
dommages.
[FCJ00644]
1Sortie témoin électrique du fond de cale
1
UF1W73F0.book Page 62 Wednesday, June 16, 2010 1:24 PM
