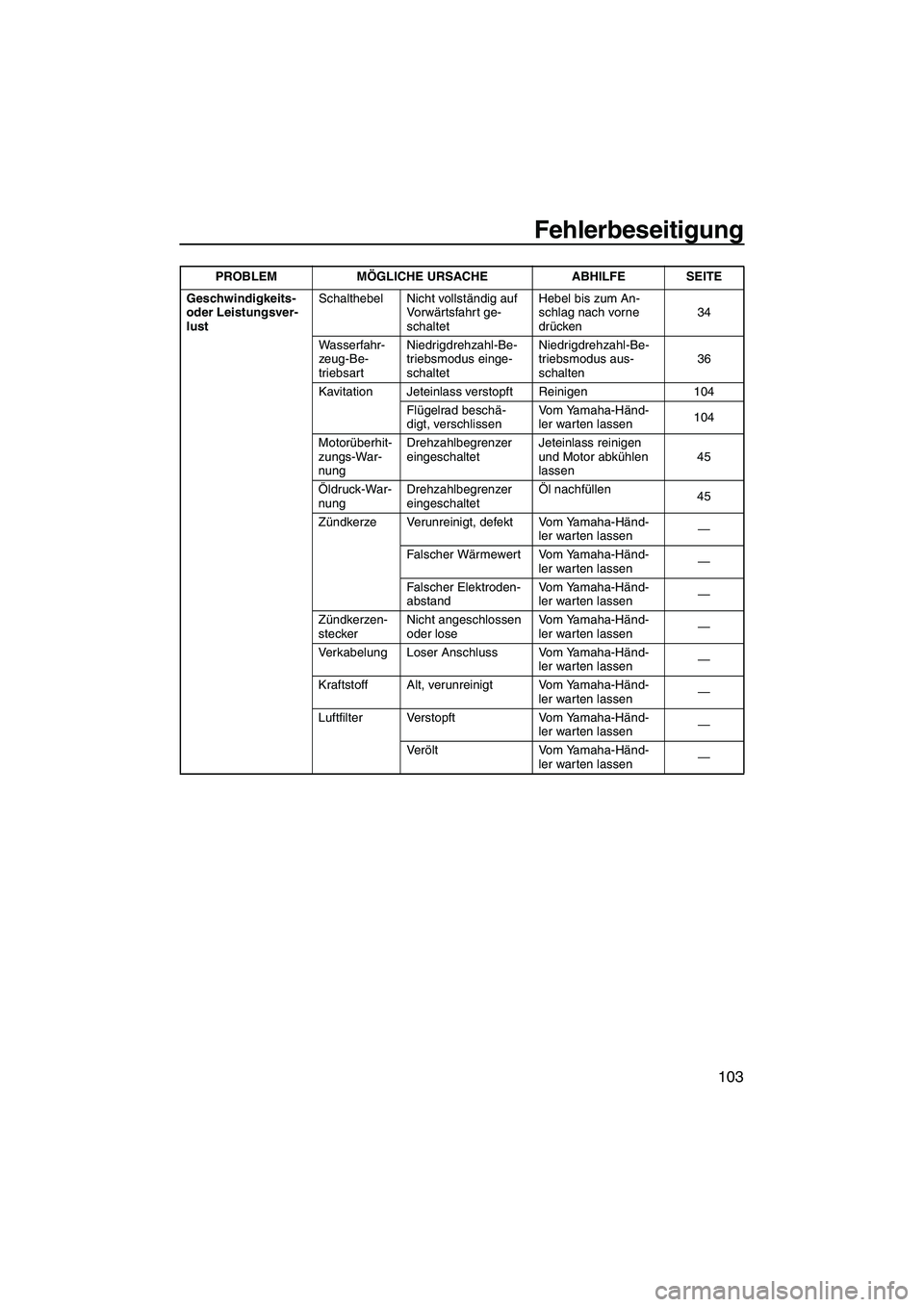

Fehlerbeseitigung
103
Geschwindigkeits-
oder Leistungsver-
lustSchalthebel Nicht vollständig auf
Vo r wärtsfahrt ge-
schaltetHebel bis zum An-
schlag nach vorne
drücken34
Wasserfahr-
zeug-Be-
triebsartNiedrigdrehzahl-Be-
triebsmodus einge-
schaltetNiedrigdrehzahl-Be-
triebsmodus aus-
schalten36
Kavitation Jeteinlass verstopft Reinigen 104
Flügelrad beschä-
digt, verschlissenVom Yamaha-Händ-
ler warten lassen104
Motorüberhit-
zungs-War-
nungDrehzahlbegrenzer
eingeschaltetJeteinlass reinigen
und Motor abkühlen
lassen45
Öldruck-War-
nungDrehzahlbegrenzer
eingeschaltetÖl nachfüllen
45
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ-
ler warten lassen—
Falscher Elektroden-
abstandVom Yamaha-Händ-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVom Yamaha-Händ-
ler warten lassen—
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Luftfilter Verstopft Vom Yamaha-Händ-
ler warten lassen—
Ve rölt Vom Yamaha-Händ-
ler warten lassen— PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF1W72G0.book Page 103 Friday, June 19, 2009 7:18 PM

Fehlerbeseitigung
104
GJU34622

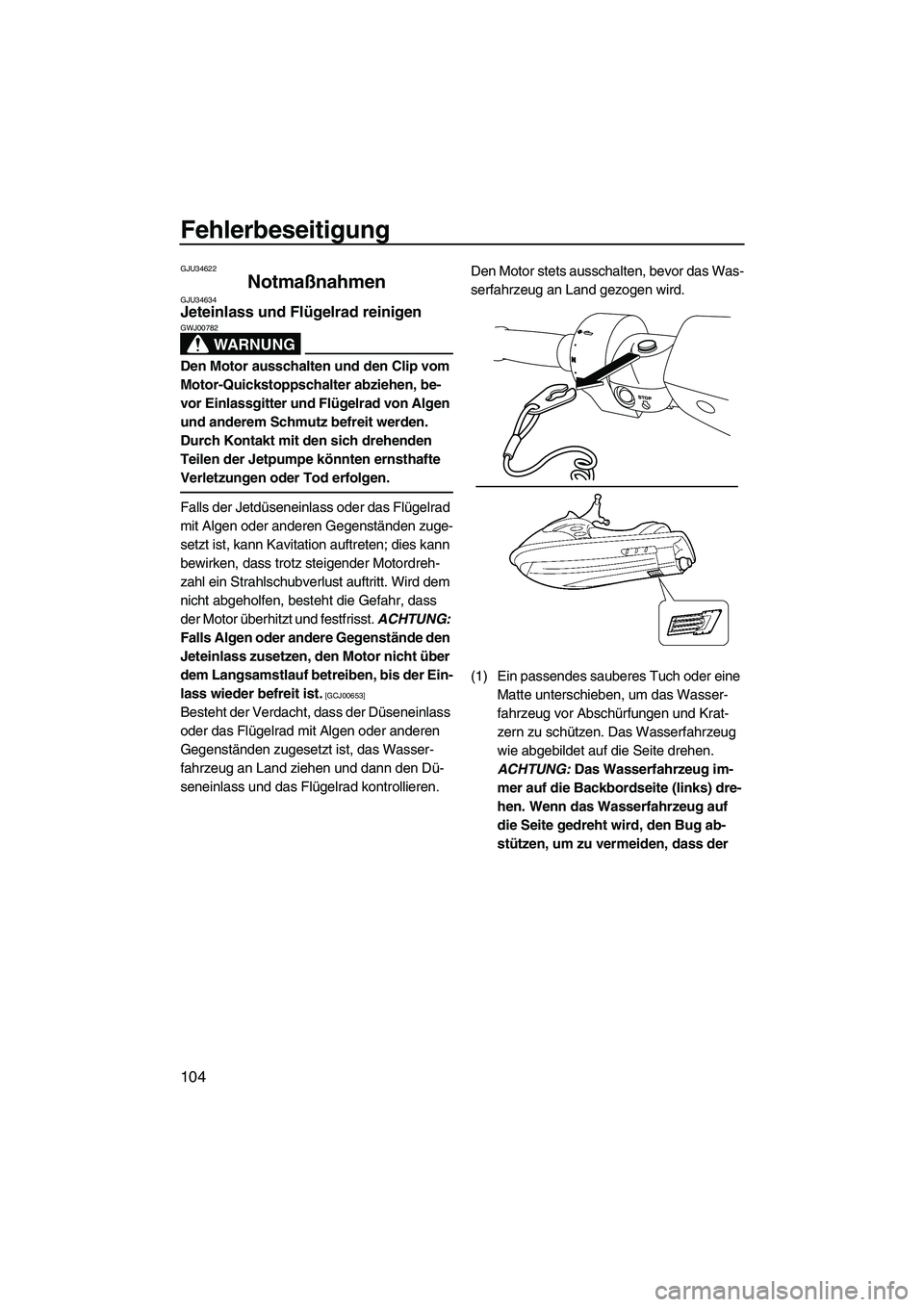

Notmaßnahmen GJU34634Jeteinlass und Flügelrad reinigen
WARNUNG
GWJ00782
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst. ACHTUNG:
Falls Algen oder andere Gegenstände den
Jeteinlass zusetzen, den Motor nicht über
dem Langsamstlauf betreiben, bis der Ein-
lass wieder befreit ist.
[GCJ00653]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Flügelrad kontrollieren. Den Motor stets ausschalten, bevor das Was-
serfahrzeug an Land gezogen wird.
(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Das Wasserfahrzeug im-
mer auf die Backbordseite (links) dre-
hen. Wenn das Wasserfahrzeug auf
die Seite gedreht wird, den Bug ab-
stützen, um zu vermeiden, dass der
UF1W72G0.book Page 104 Friday, June 19, 2009 7:18 PM

Fehlerbeseitigung
105
Lenker verbogen oder beschädigt
wird.
[GCJ00661]
(2) Alle Algen oder Verschmutzungen um
Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.

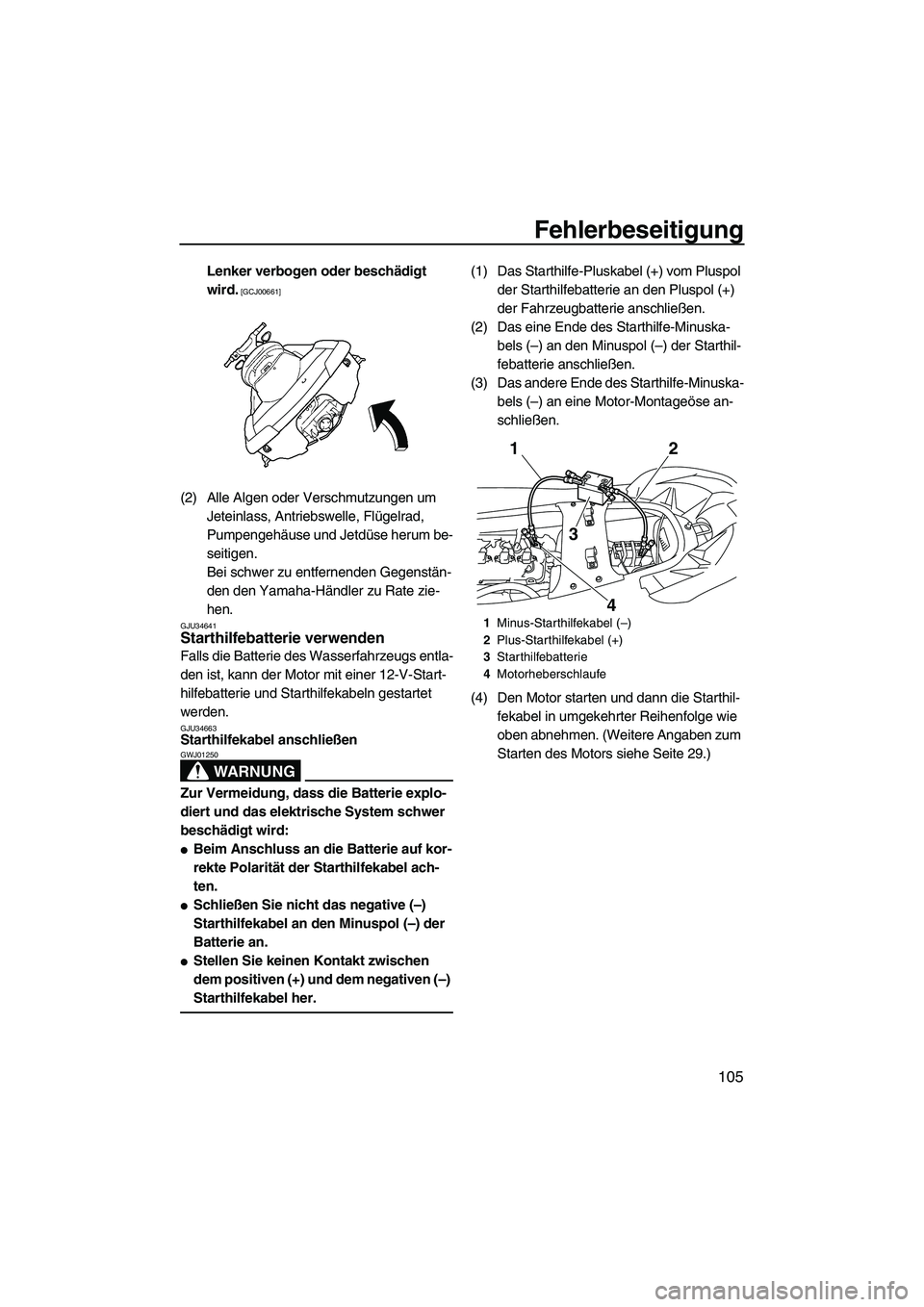

GJU34641Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34663Starthilfekabel anschließen
WARNUNG
GWJ01250
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:

Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.

Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.

Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol
der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska-
bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Minuska-
bels (–) an eine Motor-Montageöse an-
schließen.
(4) Den Motor starten und dann die Starthil-
fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum
Starten des Motors siehe Seite 29.)
1Minus-Starthilfekabel (–)
2Plus-Starthilfekabel (+)
3Starthilfebatterie
4Motorheberschlaufe
12
3
4
UF1W72G0.book Page 105 Friday, June 19, 2009 7:18 PM

Fehlerbeseitigung
106

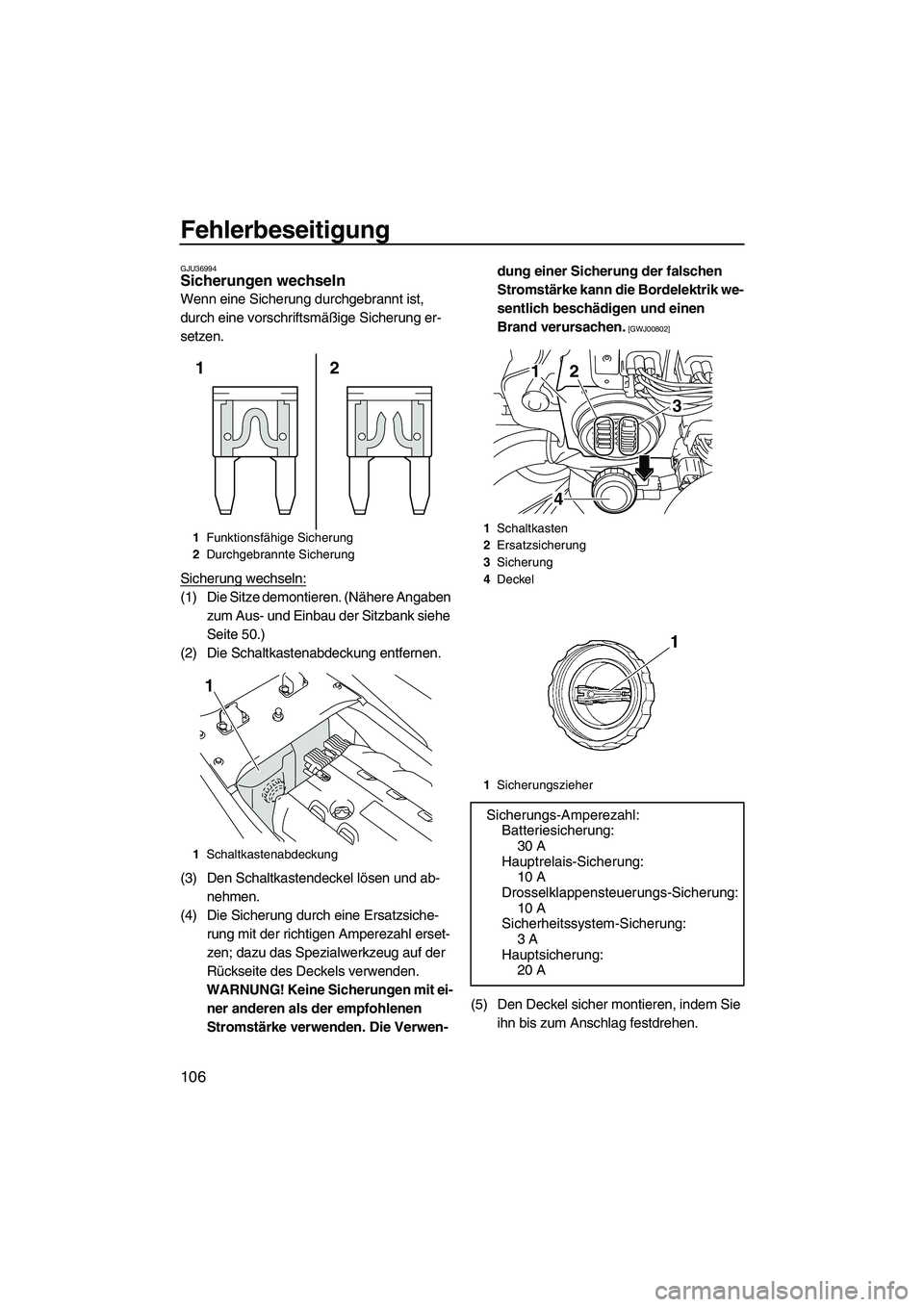

GJU36994Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 50.)
(2) Die Schaltkastenabdeckung entfernen.
(3) Den Schaltkastendeckel lösen und ab-
nehmen.
(4) Die Sicherung durch eine Ersatzsiche-
rung mit der richtigen Amperezahl erset-
zen; dazu das Spezialwerkzeug auf der
Rückseite des Deckels verwenden.
WARNUNG! Keine Sicherungen mit ei-
ner anderen als der empfohlenen
Stromstärke verwenden. Die Verwen-dung einer Sicherung der falschen
Stromstärke kann die Bordelektrik we-
sentlich beschädigen und einen
Brand verursachen.
[GWJ00802]
(5) Den Deckel sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
1Funktionsfähige Sicherung
2Durchgebrannte Sicherung
1Schaltkastenabdeckung
2 1
1
1Schaltkasten
2Ersatzsicherung
3Sicherung
4Deckel
1Sicherungszieher
Sicherungs-Amperezahl:
Batteriesicherung:
30 A
Hauptrelais-Sicherung:
10 A
Drosselklappensteuerungs-Sicherung:
10 A
Sicherheitssystem-Sicherung:
3 A
Hauptsicherung:
20 A
1
43 2
UF1W72G0.book Page 106 Friday, June 19, 2009 7:18 PM

Fehlerbeseitigung
107
(6) Den Schaltkastendeckel sicher an seine
ursprüngliche Position montieren.
(7) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.

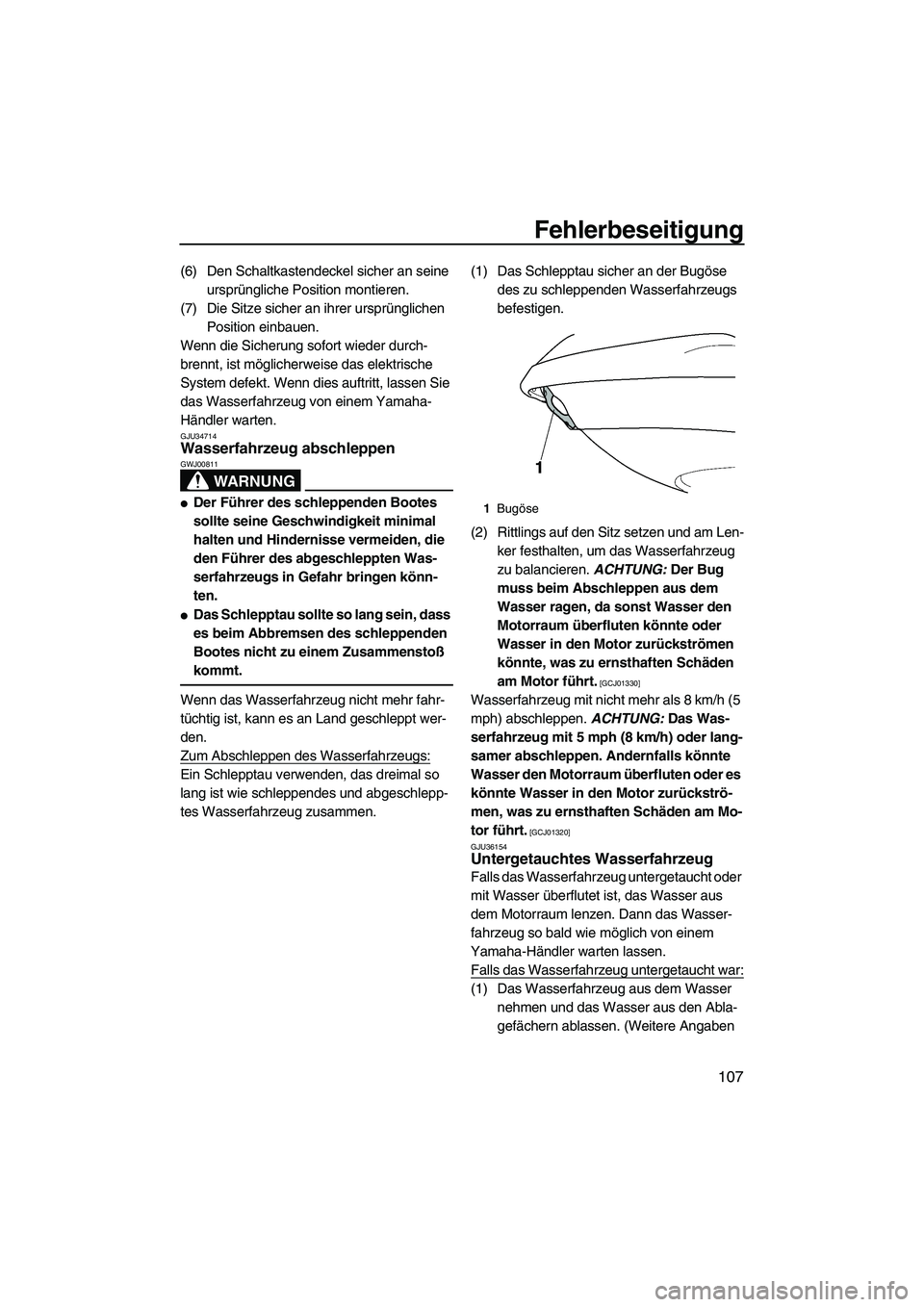

GJU34714Wasserfahrzeug abschleppen
WARNUNG
GWJ00811

Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könn-
ten.

Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.(1) Das Schlepptau sicher an der Bugöse
des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len-
ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01330]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 5 mph (8 km/h) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01320]
GJU36154
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht oder
mit Wasser überflutet ist, das Wasser aus
dem Motorraum lenzen. Dann das Wasser-
fahrzeug so bald wie möglich von einem
Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
1Bugöse
UF1W72G0.book Page 107 Friday, June 19, 2009 7:18 PM

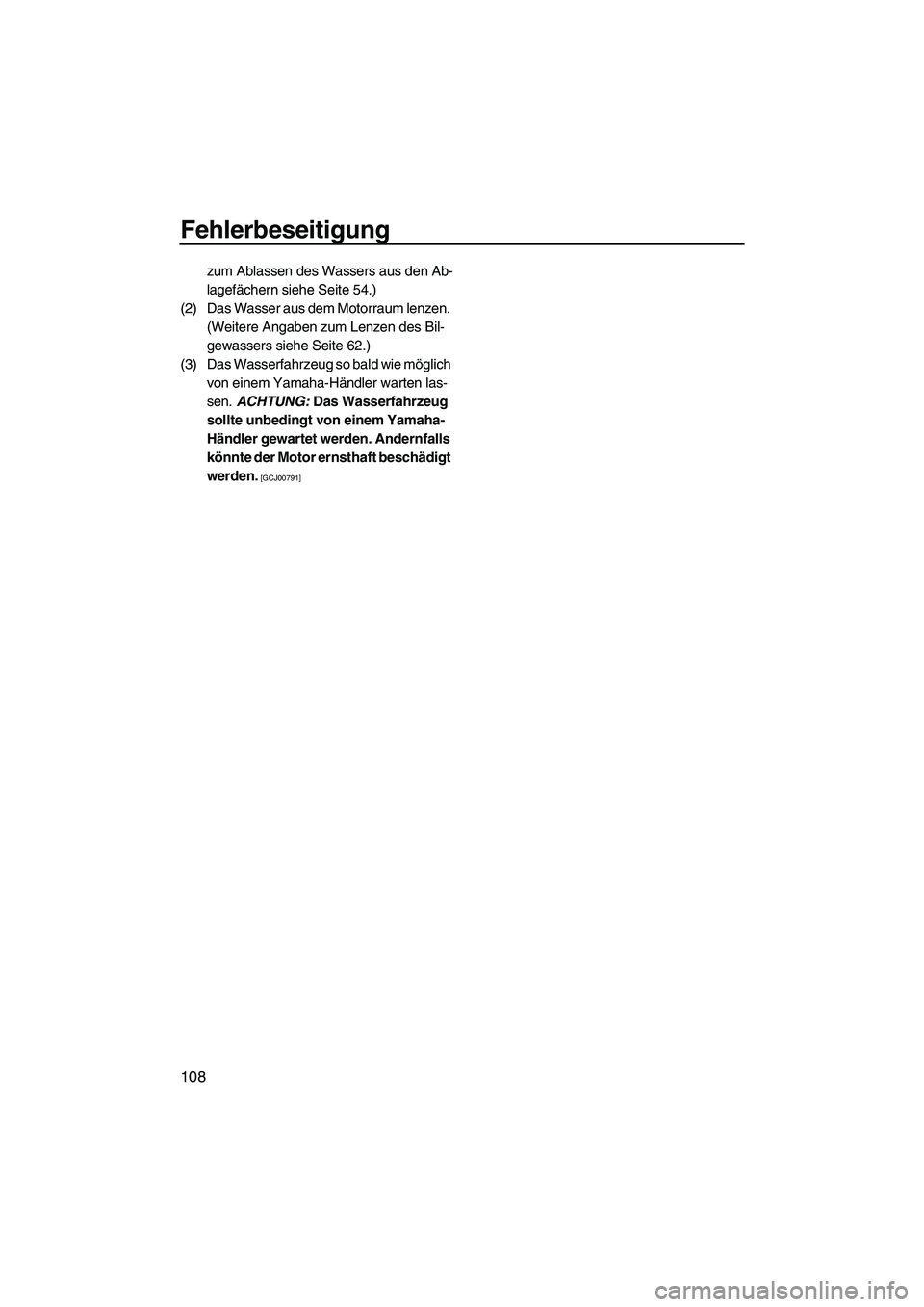

Fehlerbeseitigung
108
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 54.)
(2) Das Wasser aus dem Motorraum lenzen.
(Weitere Angaben zum Lenzen des Bil-
gewassers siehe Seite 62.)
(3) Das Wasserfahrzeug so bald wie möglich
von einem Yamaha-Händler warten las-
sen. ACHTUNG: Das Wasserfahrzeug
sollte unbedingt von einem Yamaha-
Händler gewartet werden. Andernfalls
könnte der Motor ernsthaft beschädigt
werden.
[GCJ00791]
UF1W72G0.book Page 108 Friday, June 19, 2009 7:18 PM

Index
A
Ablagefach, Handschuh- .......................... 54
Ablagefach, Sitz- ...................................... 56
Ablagefächer ............................................ 54
Ablagefächer kontrollieren ....................... 73
Abschleppen des Wasserfahrzeugs....... 107
Analoger Geschwindigkeits- und
Drehzahlmesser.................................... 41
Anhalten des Wasserfahrzeugs ............... 81
Anlanden und Anlegen des
Wasserfahrzeugs .................................. 88
Aufkleber, andere ....................................... 9
Aufkleber, wichtige ..................................... 4
Aufsitzen, alleine ...................................... 82
Aufsteigen auf das Wasserfahrzeug ........ 82
Aufsteigen mit Mitfahrer(n) ....................... 83
Aufstiegsstufe........................................... 52
Ausrüstung ............................................... 50
Ausschalten des Motors ........................... 78
B
Batterie kontrollieren ................................ 68
Batterie, Starthilfe- ................................. 105
Bedienen des Wasserfahrzeugs .............. 79
Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt ...................................... 81
Benutzungsbedingungen ......................... 13
Betreiben des Wasserfahrzeugs .............. 76
Betrieb in algenreichem Gewässer .......... 88
Betriebsarten des Wasserfahrzeugs ........ 36
Betriebsfunktionen des
Wasserfahrzeugs .................................. 34
Betriebsstundenzähler/
Spannungsmesser ................................ 43
Bilgewasser kontrollieren ......................... 68
Bilgewasser, lenzen ................................. 62
Bilgewasser, lenzen an Land ................... 62
Bilgewasser, lenzen auf dem Wasser ...... 62
Bordwerkzeug .......................................... 96
Bug-Ablagefach........................................ 54
D
Das Wasserfahrzeug reinigen .................. 91
Digitaler Geschwindigkeitsmesser ........... 42
E
Einschränkungen der Bedienung des
Wasserfahrzeugs .................................. 11Einstellbares Lenkungs-
Neigungssystem ................................... 31
Einstellbares Lenkungs-Neigungssystem
kontrollieren .......................................... 70
Einstellungen des Yamaha Security
Systems ................................................ 28
Empfohlene Ausrüstung ........................... 16
F
Fahrt-Einschränkungen ............................ 12
Fahrvergnügen mit Verantwortung ........... 21
Fehlersuche ........................................... 101
Fehlersuchtabelle ................................... 101
Fernbedienung ......................................... 27
Fernbedienung kontrollieren .................... 72
Feuerlöscher kontrollieren ........................ 73
Feuerlöscher-Behälter .............................. 57
Feuerlöscher-Behälter kontrollieren ......... 73
G
Gashebel .................................................. 30
Gashebel kontrollieren ............................. 71
Gefahrenquellen ....................................... 16
Getränkehalter ......................................... 56
Glossar, Wasserfahrzeug ......................... 22
H
Haltegriff ................................................... 51
Haube kontrollieren .................................. 74
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ........................ 23
Heck-Lenzstopfen kontrollieren ................ 74
Heckösen ................................................. 53
Herstellerschild ........................................... 2
Hochklappbare Klampen
(FX Cruiser SHO) ................................. 53
I
Identifizierungsnummer, Fahrzeug-
(CIN) ....................................................... 1
Identifizierungsnummern ............................ 1
Informationsanzeige ................................. 42
J
Jeteinlass und Flügelrad reinigen .......... 104
Jeteinlass-Kontrollen ................................ 73
K
Kennenlernen des Wasserfahrzeugs ....... 76
Kentern des Wasserfahrzeugs ................. 87
Klampe ..................................................... 53
UF1W72G0.book Page 1 Friday, June 19, 2009 7:18 PM

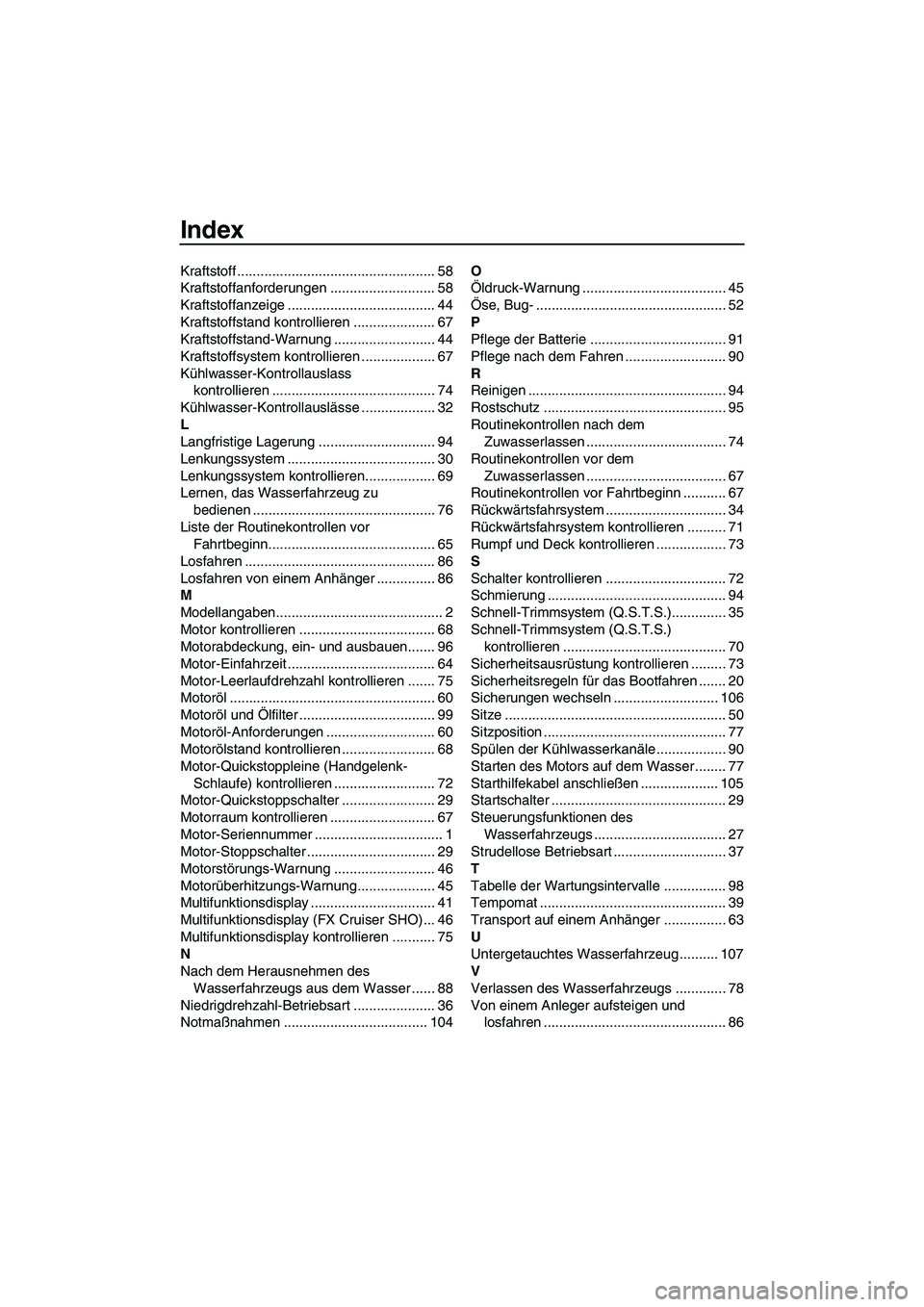

Index
Kraftstoff ................................................... 58
Kraftstoffanforderungen ........................... 58
Kraftstoffanzeige ...................................... 44
Kraftstoffstand kontrollieren ..................... 67
Kraftstoffstand-Warnung .......................... 44
Kraftstoffsystem kontrollieren ................... 67
Kühlwasser-Kontrollauslass
kontrollieren .......................................... 74
Kühlwasser-Kontrollauslässe ................... 32
L
Langfristige Lagerung .............................. 94
Lenkungssystem ...................................... 30
Lenkungssystem kontrollieren.................. 69
Lernen, das Wasserfahrzeug zu
bedienen ............................................... 76
Liste der Routinekontrollen vor
Fahrtbeginn........................................... 65
Losfahren ................................................. 86
Losfahren von einem Anhänger ............... 86
M
Modellangaben........................................... 2
Motor kontrollieren ................................... 68
Motorabdeckung, ein- und ausbauen....... 96
Motor-Einfahrzeit ...................................... 64
Motor-Leerlaufdrehzahl kontrollieren ....... 75
Motoröl ..................................................... 60
Motoröl und Ölfilter ................................... 99
Motoröl-Anforderungen ............................ 60
Motorölstand kontrollieren ........................ 68
Motor-Quickstoppleine (Handgelenk-
Schlaufe) kontrollieren .......................... 72
Motor-Quickstoppschalter ........................ 29
Motorraum kontrollieren ........................... 67
Motor-Seriennummer ................................. 1
Motor-Stoppschalter ................................. 29
Motorstörungs-Warnung .......................... 46
Motorüberhitzungs-Warnung.................... 45
Multifunktionsdisplay ................................ 41
Multifunktionsdisplay (FX Cruiser SHO)... 46
Multifunktionsdisplay kontrollieren ........... 75
N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 88
Niedrigdrehzahl-Betriebsart ..................... 36
Notmaßnahmen ..................................... 104O
Öldruck-Warnung ..................................... 45
Öse, Bug- ................................................. 52
P
Pflege der Batterie ................................... 91
Pflege nach dem Fahren .......................... 90
R
Reinigen ................................................... 94
Rostschutz ............................................... 95
Routinekontrollen nach dem
Zuwasserlassen .................................... 74
Routinekontrollen vor dem
Zuwasserlassen .................................... 67
Routinekontrollen vor Fahrtbeginn ........... 67
Rückwärtsfahrsystem ............................... 34
Rückwärtsfahrsystem kontrollieren .......... 71
Rumpf und Deck kontrollieren .................. 73
S
Schalter kontrollieren ............................... 72
Schmierung .............................................. 94
Schnell-Trimmsystem (Q.S.T.S.).............. 35
Schnell-Trimmsystem (Q.S.T.S.)
kontrollieren .......................................... 70
Sicherheitsausrüstung kontrollieren ......... 73
Sicherheitsregeln für das Bootfahren ....... 20
Sicherungen wechseln ........................... 106
Sitze ......................................................... 50
Sitzposition ............................................... 77
Spülen der Kühlwasserkanäle .................. 90
Starten des Motors auf dem Wasser ........ 77
Starthilfekabel anschließen .................... 105
Startschalter ............................................. 29
Steuerungsfunktionen des
Wasserfahrzeugs .................................. 27
Strudellose Betriebsart ............................. 37
T
Tabelle der Wartungsintervalle ................ 98
Tempomat ................................................ 39
Transport auf einem Anhänger ................ 63
U
Untergetauchtes Wasserfahrzeug .......... 107
V
Verlassen des Wasserfahrzeugs ............. 78
Von einem Anleger aufsteigen und
losfahren ............................................... 86
UF1W72G0.book Page 2 Friday, June 19, 2009 7:18 PM

Index

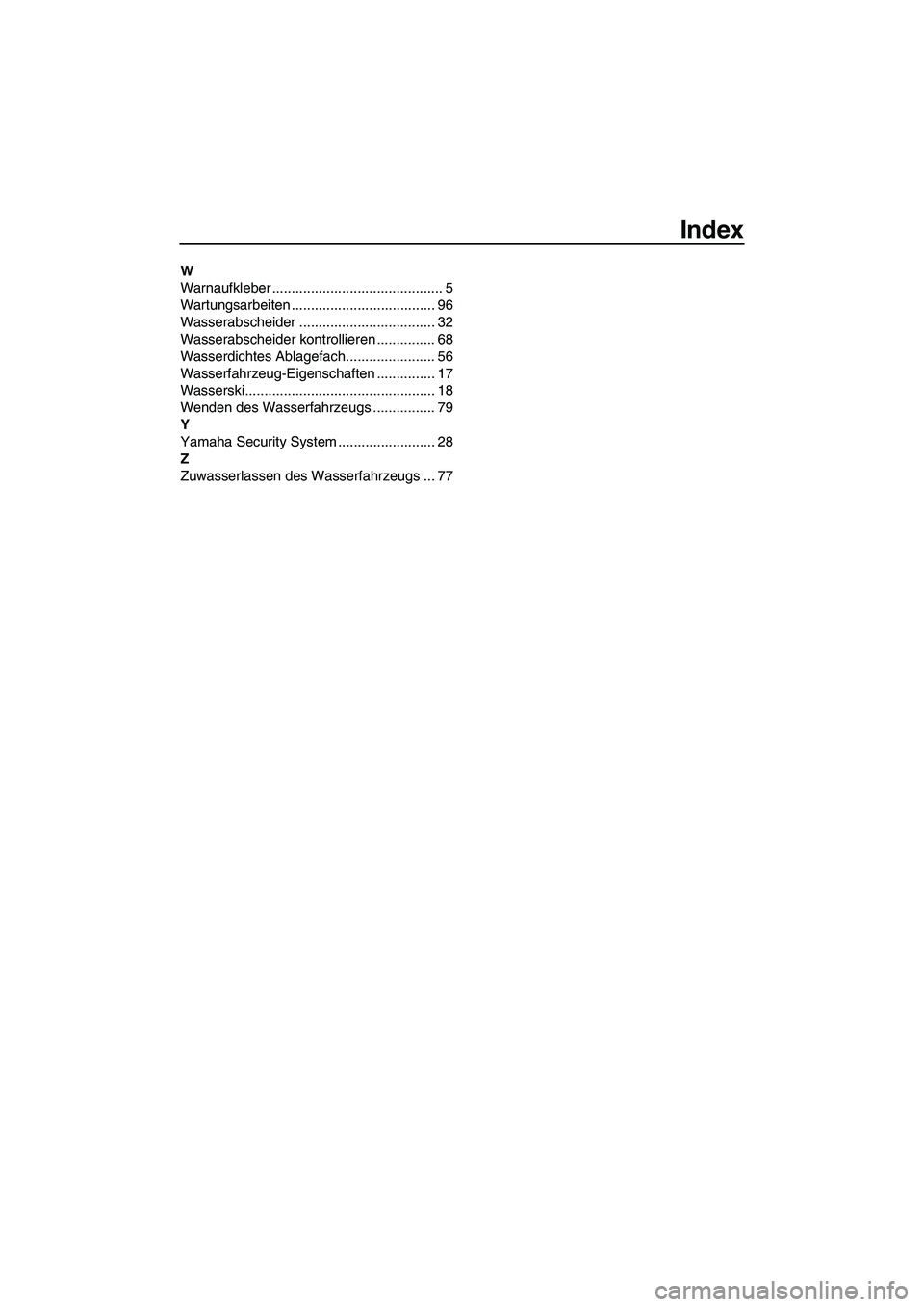

W
Warnaufkleber ............................................ 5
Wartungsarbeiten ..................................... 96
Wasserabscheider ................................... 32
Wasserabscheider kontrollieren ............... 68
Wasserdichtes Ablagefach....................... 56
Wasserfahrzeug-Eigenschaften ............... 17
Wasserski................................................. 18
Wenden des Wasserfahrzeugs ................ 79
Y
Yamaha Security System ......................... 28
Z
Zuwasserlassen des Wasserfahrzeugs ... 77
UF1W72G0.book Page 3 Friday, June 19, 2009 7:18 PM

YAMAHA MOTOR CO., LTD.
Gedruckt in den USA
Juli 2009–0.2 × 1 CR
UF1W72G0.book Page 1 Friday, June 19, 2009 7:18 PM
