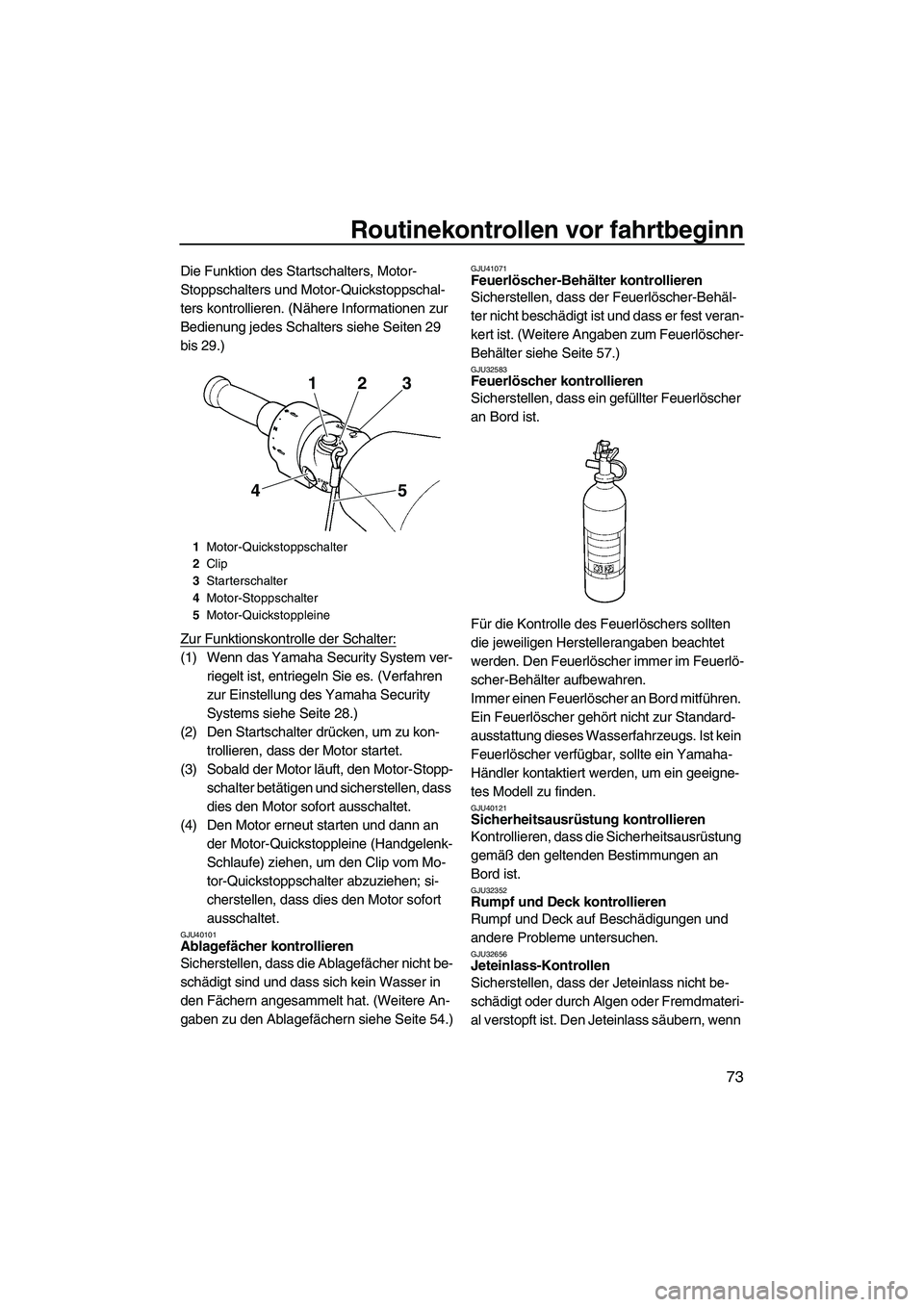

Routinekontrollen vor fahrtbeginn
73
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren. (Nähere Informationen zur
Bedienung jedes Schalters siehe Seiten 29
bis 29.)
Zur Funktionskontrolle der Schalter:
(1) Wenn das Yamaha Security System ver-
riegelt ist, entriegeln Sie es. (Verfahren
zur Einstellung des Yamaha Security
Systems siehe Seite 28.)
(2) Den Startschalter drücken, um zu kon-
trollieren, dass der Motor startet.
(3) Sobald der Motor läuft, den Motor-Stopp-
schalter betätigen und sicherstellen, dass
dies den Motor sofort ausschaltet.
(4) Den Motor erneut starten und dann an
der Motor-Quickstoppleine (Handgelenk-
Schlaufe) ziehen, um den Clip vom Mo-
tor-Quickstoppschalter abzuziehen; si-
cherstellen, dass dies den Motor sofort
ausschaltet.
GJU40101Ablagefächer kontrollieren
Sicherstellen, dass die Ablagefächer nicht be-
schädigt sind und dass sich kein Wasser in
den Fächern angesammelt hat. (Weitere An-
gaben zu den Ablagefächern siehe Seite 54.)
GJU41071Feuerlöscher-Behälter kontrollieren
Sicherstellen, dass der Feuerlöscher-Behäl-
ter nicht beschädigt ist und dass er fest veran-
kert ist. (Weitere Angaben zum Feuerlöscher-
Behälter siehe Seite 57.)
GJU32583Feuerlöscher kontrollieren
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer im Feuerlö-
scher-Behälter aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU40121Sicherheitsausrüstung kontrollieren
Kontrollieren, dass die Sicherheitsausrüstung
gemäß den geltenden Bestimmungen an
Bord ist.
GJU32352Rumpf und Deck kontrollieren
Rumpf und Deck auf Beschädigungen und
andere Probleme untersuchen.
GJU32656Jeteinlass-Kontrollen
Sicherstellen, dass der Jeteinlass nicht be-
schädigt oder durch Algen oder Fremdmateri-
al verstopft ist. Den Jeteinlass säubern, wenn
1Motor-Quickstoppschalter
2Clip
3Starterschalter
4Motor-Stoppschalter
5Motor-Quickstoppleine
23 1
5 4
UF1W72G0.book Page 73 Friday, June 19, 2009 7:18 PM

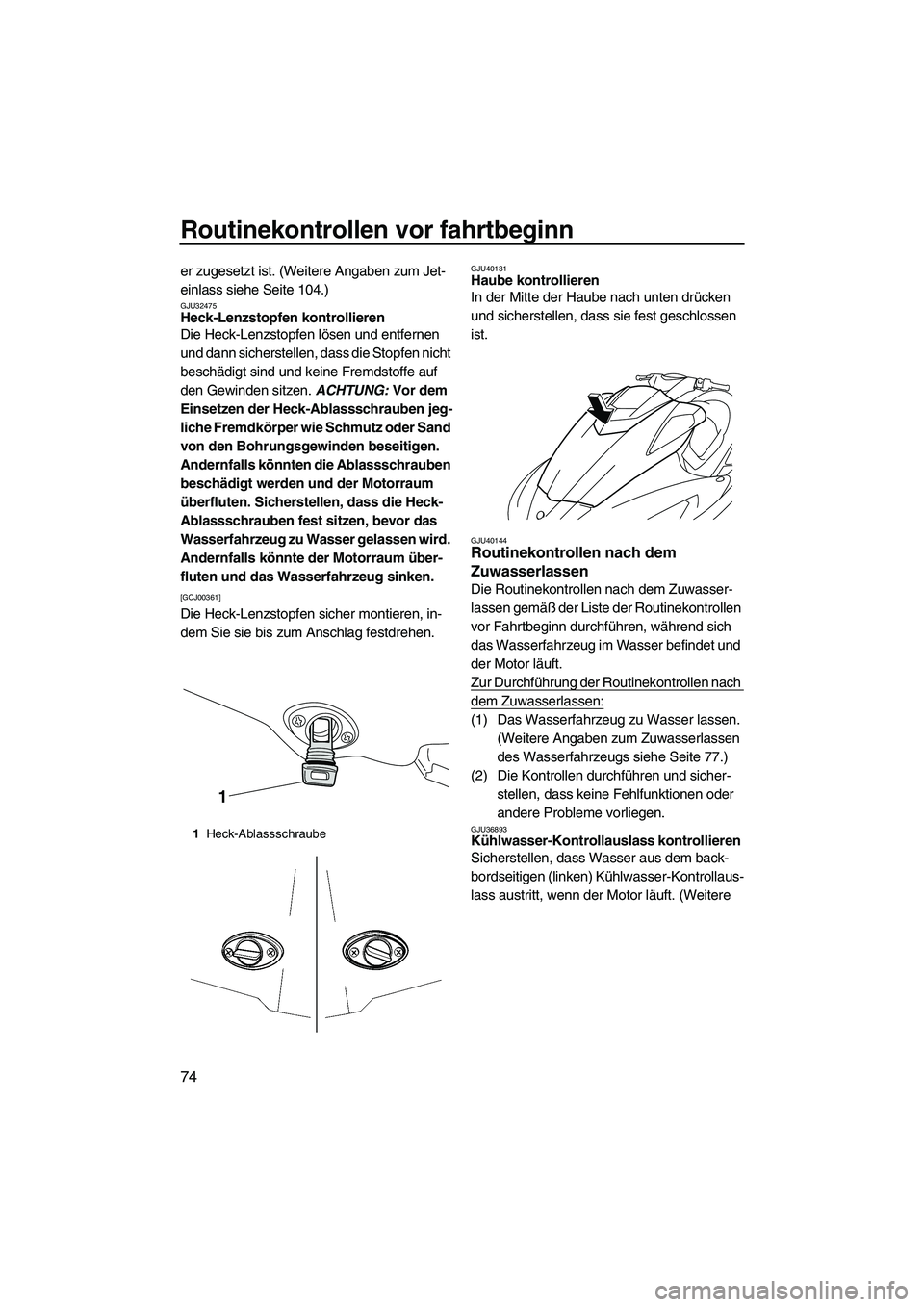

Routinekontrollen vor fahrtbeginn
74
er zugesetzt ist. (Weitere Angaben zum Jet-
einlass siehe Seite 104.)
GJU32475Heck-Lenzstopfen kontrollieren
Die Heck-Lenzstopfen lösen und entfernen
und dann sicherstellen, dass die Stopfen nicht
beschädigt sind und keine Fremdstoffe auf
den Gewinden sitzen. ACHTUNG: Vor dem
Einsetzen der Heck-Ablassschrauben jeg-
liche Fremdkörper wie Schmutz oder Sand
von den Bohrungsgewinden beseitigen.
Andernfalls könnten die Ablassschrauben
beschädigt werden und der Motorraum
überfluten. Sicherstellen, dass die Heck-
Ablassschrauben fest sitzen, bevor das
Wasserfahrzeug zu Wasser gelassen wird.
Andernfalls könnte der Motorraum über-
fluten und das Wasserfahrzeug sinken.

[GCJ00361]
Die Heck-Lenzstopfen sicher montieren, in-
dem Sie sie bis zum Anschlag festdrehen.
GJU40131Haube kontrollieren
In der Mitte der Haube nach unten drücken
und sicherstellen, dass sie fest geschlossen
ist.
GJU40144Routinekontrollen nach dem
Zuwasserlassen
Die Routinekontrollen nach dem Zuwasser-
lassen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, während sich
das Wasserfahrzeug im Wasser befindet und
der Motor läuft.
Zur Durchführung der Routinekontrollen nach
dem Zuwasserlassen:
(1) Das Wasserfahrzeug zu Wasser lassen.
(Weitere Angaben zum Zuwasserlassen
des Wasserfahrzeugs siehe Seite 77.)
(2) Die Kontrollen durchführen und sicher-
stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
GJU36893Kühlwasser-Kontrollauslass kontrollieren
Sicherstellen, dass Wasser aus dem back-
bordseitigen (linken) Kühlwasser-Kontrollaus-
lass austritt, wenn der Motor läuft. (Weitere 1Heck-Ablassschraube
1
UF1W72G0.book Page 74 Friday, June 19, 2009 7:18 PM

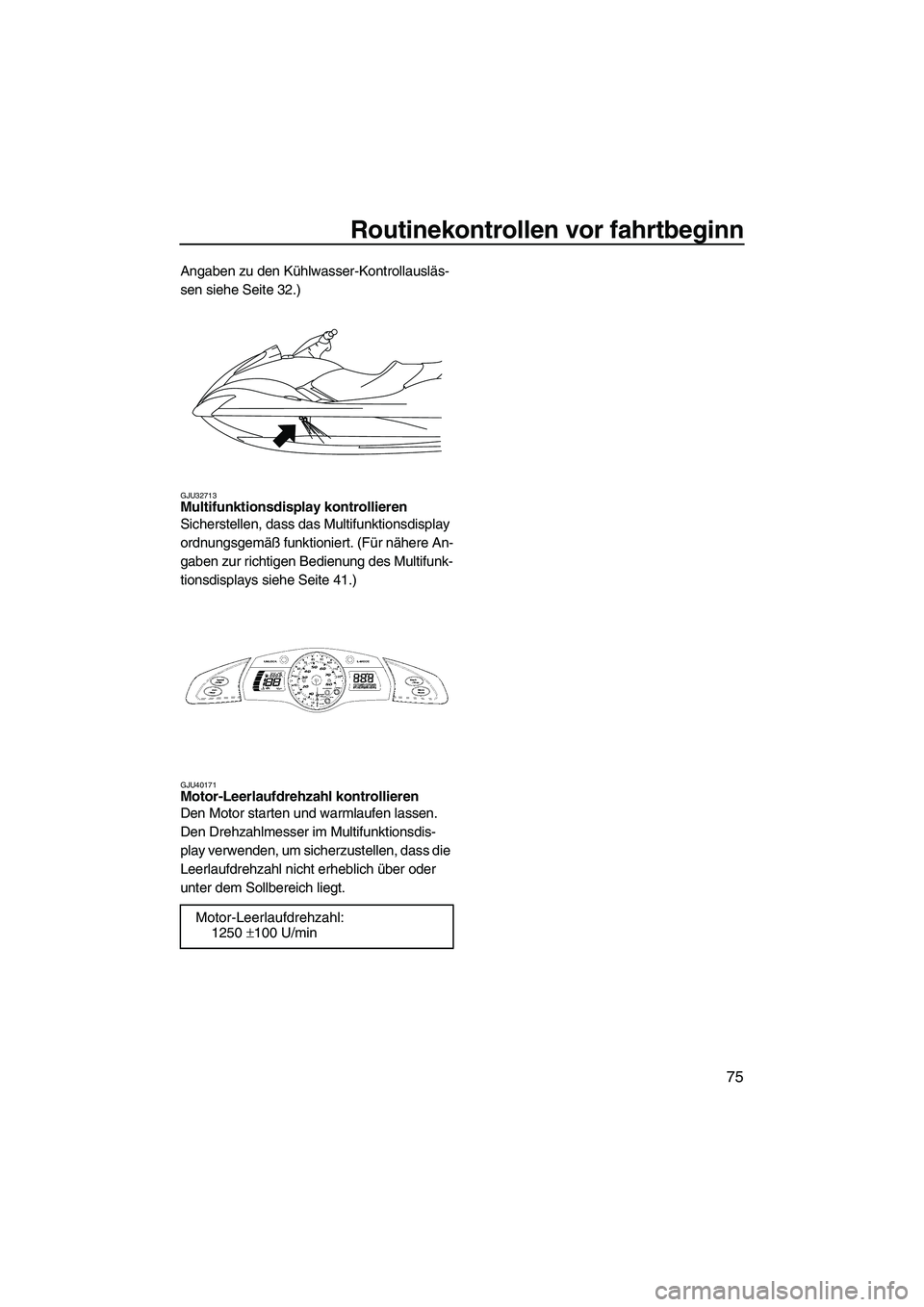

Routinekontrollen vor fahrtbeginn
75
Angaben zu den Kühlwasser-Kontrollausläs-
sen siehe Seite 32.)
GJU32713Multifunktionsdisplay kontrollieren
Sicherstellen, dass das Multifunktionsdisplay
ordnungsgemäß funktioniert. (Für nähere An-
gaben zur richtigen Bedienung des Multifunk-
tionsdisplays siehe Seite 41.)
GJU40171Motor-Leerlaufdrehzahl kontrollieren
Den Motor starten und warmlaufen lassen.
Den Drehzahlmesser im Multifunktionsdis-
play verwenden, um sicherzustellen, dass die
Leerlaufdrehzahl nicht erheblich über oder
unter dem Sollbereich liegt.
Motor-Leerlaufdrehzahl:
1250 ±100 U/min
UF1W72G0.book Page 75 Friday, June 19, 2009 7:18 PM

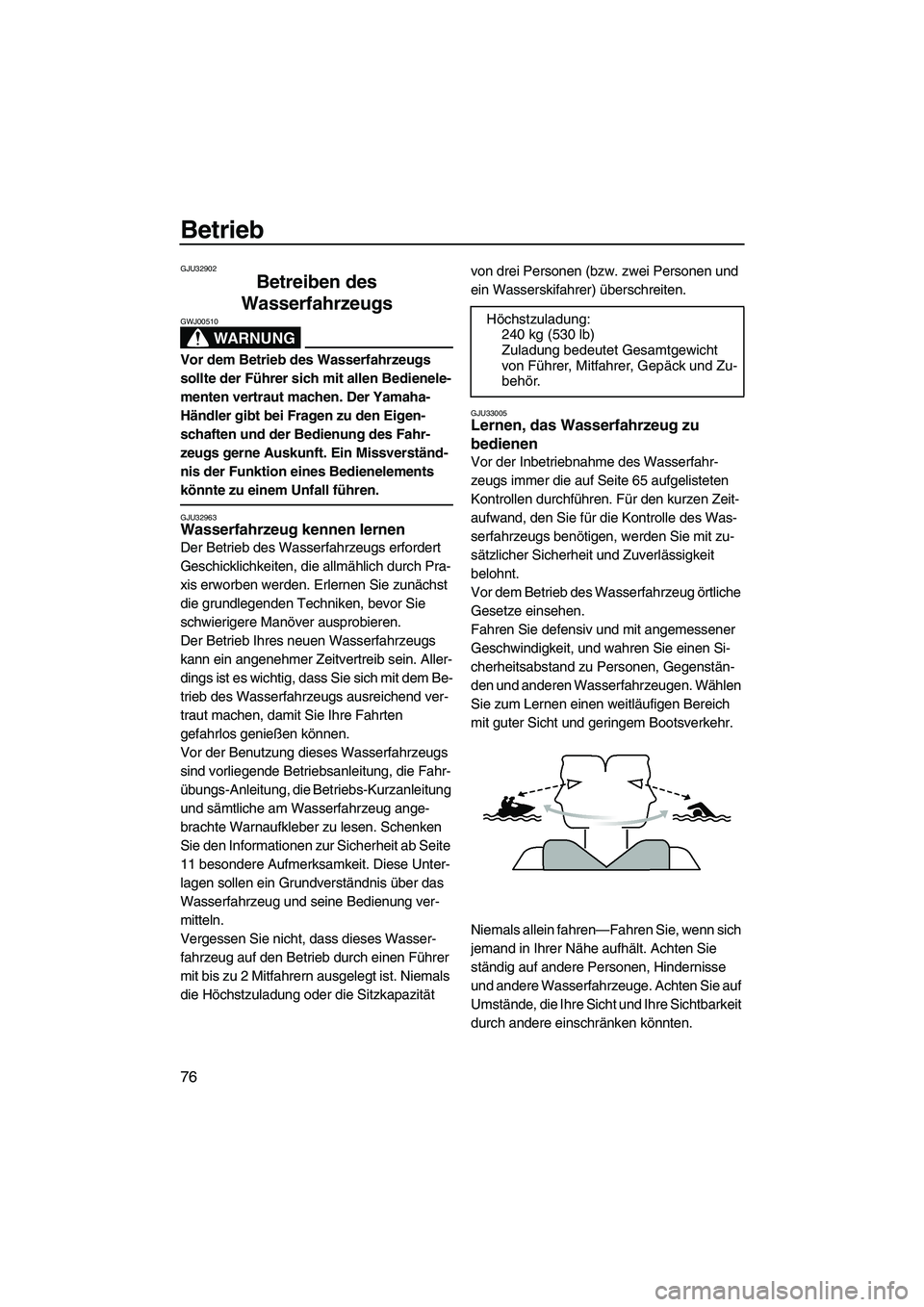

Betrieb
76
GJU32902
Betreiben des
Wasserfahrzeugs
WARNUNG
GWJ00510
Vor dem Betrieb des Wasserfahrzeugs
sollte der Führer sich mit allen Bedienele-
menten vertraut machen. Der Yamaha-
Händler gibt bei Fragen zu den Eigen-
schaften und der Bedienung des Fahr-
zeugs gerne Auskunft. Ein Missverständ-
nis der Funktion eines Bedienelements
könnte zu einem Unfall führen.
GJU32963Wasserfahrzeug kennen lernen
Der Betrieb des Wasserfahrzeugs erfordert
Geschicklichkeiten, die allmählich durch Pra-
xis erworben werden. Erlernen Sie zunächst
die grundlegenden Techniken, bevor Sie
schwierigere Manöver ausprobieren.
Der Betrieb Ihres neuen Wasserfahrzeugs
kann ein angenehmer Zeitvertreib sein. Aller-
dings ist es wichtig, dass Sie sich mit dem Be-
trieb des Wasserfahrzeugs ausreichend ver-
traut machen, damit Sie Ihre Fahrten
gefahrlos genießen können.
Vor der Benutzung dieses Wasserfahrzeugs
sind vorliegende Betriebsanleitung, die Fahr-
übungs-Anleitung, die Betriebs-Kurzanleitung
und sämtliche am Wasserfahrzeug ange-
brachte Warnaufkleber zu lesen. Schenken
Sie den Informationen zur Sicherheit ab Seite
11 besondere Aufmerksamkeit. Diese Unter-
lagen sollen ein Grundverständnis über das
Wasserfahrzeug und seine Bedienung ver-
mitteln.
Vergessen Sie nicht, dass dieses Wasser-
fahrzeug auf den Betrieb durch einen Führer
mit bis zu 2 Mitfahrern ausgelegt ist. Niemals
die Höchstzuladung oder die Sitzkapazität von drei Personen (bzw. zwei Personen und
ein Wasserskifahrer) überschreiten.
GJU33005Lernen, das Wasserfahrzeug zu
bedienen
Vor der Inbetriebnahme des Wasserfahr-
zeugs immer die auf Seite 65 aufgelisteten
Kontrollen durchführen. Für den kurzen Zeit-
aufwand, den Sie für die Kontrolle des Was-
serfahrzeugs benötigen, werden Sie mit zu-
sätzlicher Sicherheit und Zuverlässigkeit
belohnt.
Vor dem Betrieb des Wasserfahrzeug örtliche
Gesetze einsehen.
Fahren Sie defensiv und mit angemessener
Geschwindigkeit, und wahren Sie einen Si-
cherheitsabstand zu Personen, Gegenstän-
den und anderen Wasserfahrzeugen. Wählen
Sie zum Lernen einen weitläufigen Bereich
mit guter Sicht und geringem Bootsverkehr.
Niemals allein fahren—Fahren Sie, wenn sich
jemand in Ihrer Nähe aufhält. Achten Sie
ständig auf andere Personen, Hindernisse
und andere Wasserfahrzeuge. Achten Sie auf
Umstände, die Ihre Sicht und Ihre Sichtbarkeit
durch andere einschränken könnten. Höchstzuladung:
240 kg (530 lb)
Zuladung bedeutet Gesamtgewicht
von Führer, Mitfahrer, Gepäck und Zu-
behör.
UF1W72G0.book Page 76 Friday, June 19, 2009 7:18 PM

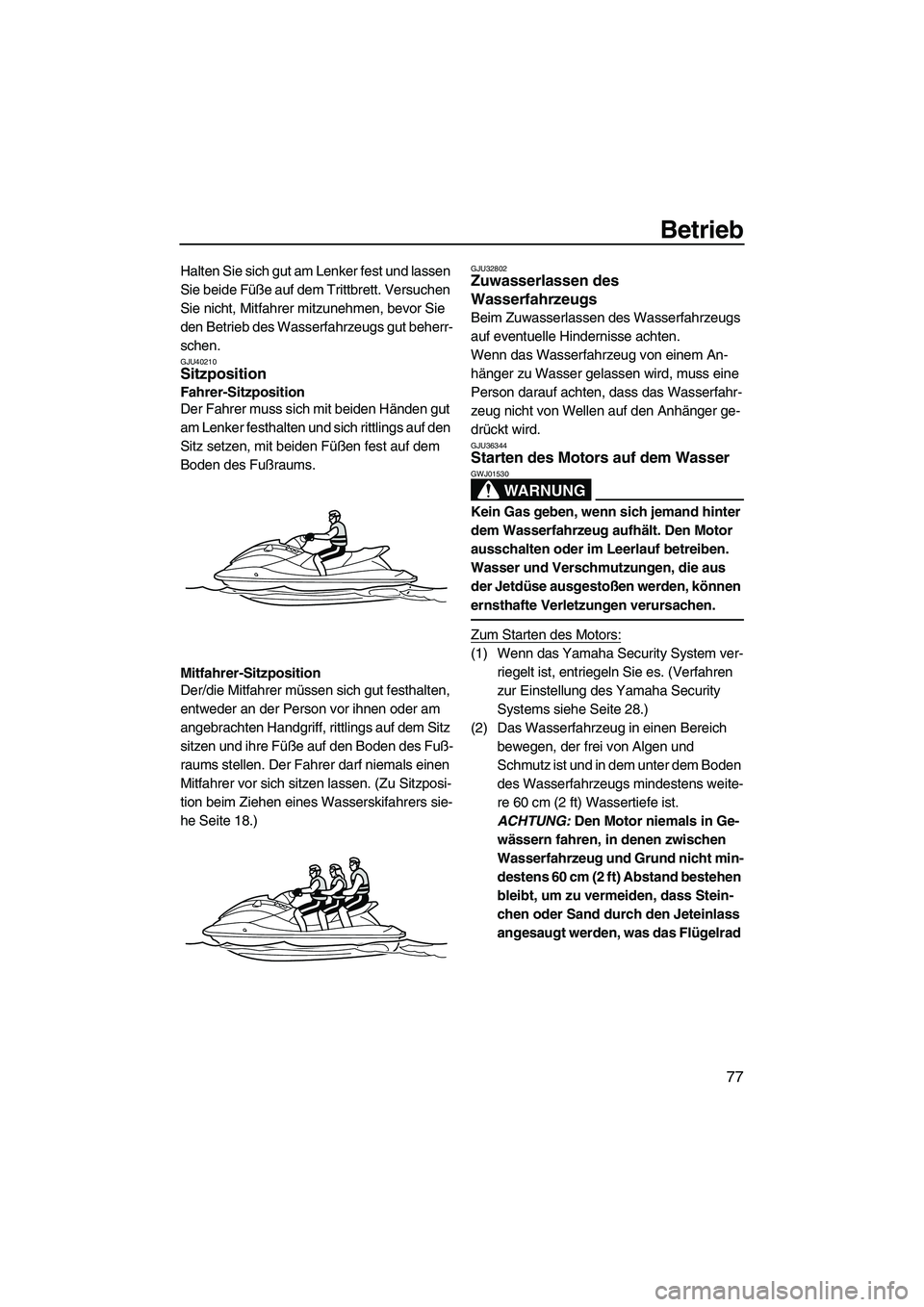

Betrieb
77
Halten Sie sich gut am Lenker fest und lassen
Sie beide Füße auf dem Trittbrett. Versuchen
Sie nicht, Mitfahrer mitzunehmen, bevor Sie
den Betrieb des Wasserfahrzeugs gut beherr-
schen.
GJU40210Sitzposition
Fahrer-Sitzposition
Der Fahrer muss sich mit beiden Händen gut
am Lenker festhalten und sich rittlings auf den
Sitz setzen, mit beiden Füßen fest auf dem
Boden des Fußraums.
Mitfahrer-Sitzposition
Der/die Mitfahrer müssen sich gut festhalten,
entweder an der Person vor ihnen oder am
angebrachten Handgriff, rittlings auf dem Sitz
sitzen und ihre Füße auf den Boden des Fuß-
raums stellen. Der Fahrer darf niemals einen
Mitfahrer vor sich sitzen lassen. (Zu Sitzposi-
tion beim Ziehen eines Wasserskifahrers sie-
he Seite 18.)
GJU32802Zuwasserlassen des
Wasserfahrzeugs
Beim Zuwasserlassen des Wasserfahrzeugs
auf eventuelle Hindernisse achten.
Wenn das Wasserfahrzeug von einem An-
hänger zu Wasser gelassen wird, muss eine
Person darauf achten, dass das Wasserfahr-
zeug nicht von Wellen auf den Anhänger ge-
drückt wird.
GJU36344Starten des Motors auf dem Wasser
WARNUNG
GWJ01530
Kein Gas geben, wenn sich jemand hinter
dem Wasserfahrzeug aufhält. Den Motor
ausschalten oder im Leerlauf betreiben.
Wasser und Verschmutzungen, die aus
der Jetdüse ausgestoßen werden, können
ernsthafte Verletzungen verursachen.
Zum Starten des Motors:
(1) Wenn das Yamaha Security System ver-
riegelt ist, entriegeln Sie es. (Verfahren
zur Einstellung des Yamaha Security
Systems siehe Seite 28.)
(2) Das Wasserfahrzeug in einen Bereich
bewegen, der frei von Algen und
Schmutz ist und in dem unter dem Boden
des Wasserfahrzeugs mindestens weite-
re 60 cm (2 ft) Wassertiefe ist.
ACHTUNG: Den Motor niemals in Ge-
wässern fahren, in denen zwischen
Wasserfahrzeug und Grund nicht min-
destens 60 cm (2 ft) Abstand bestehen
bleibt, um zu vermeiden, dass Stein-
chen oder Sand durch den Jeteinlass
angesaugt werden, was das Flügelrad
UF1W72G0.book Page 77 Friday, June 19, 2009 7:18 PM

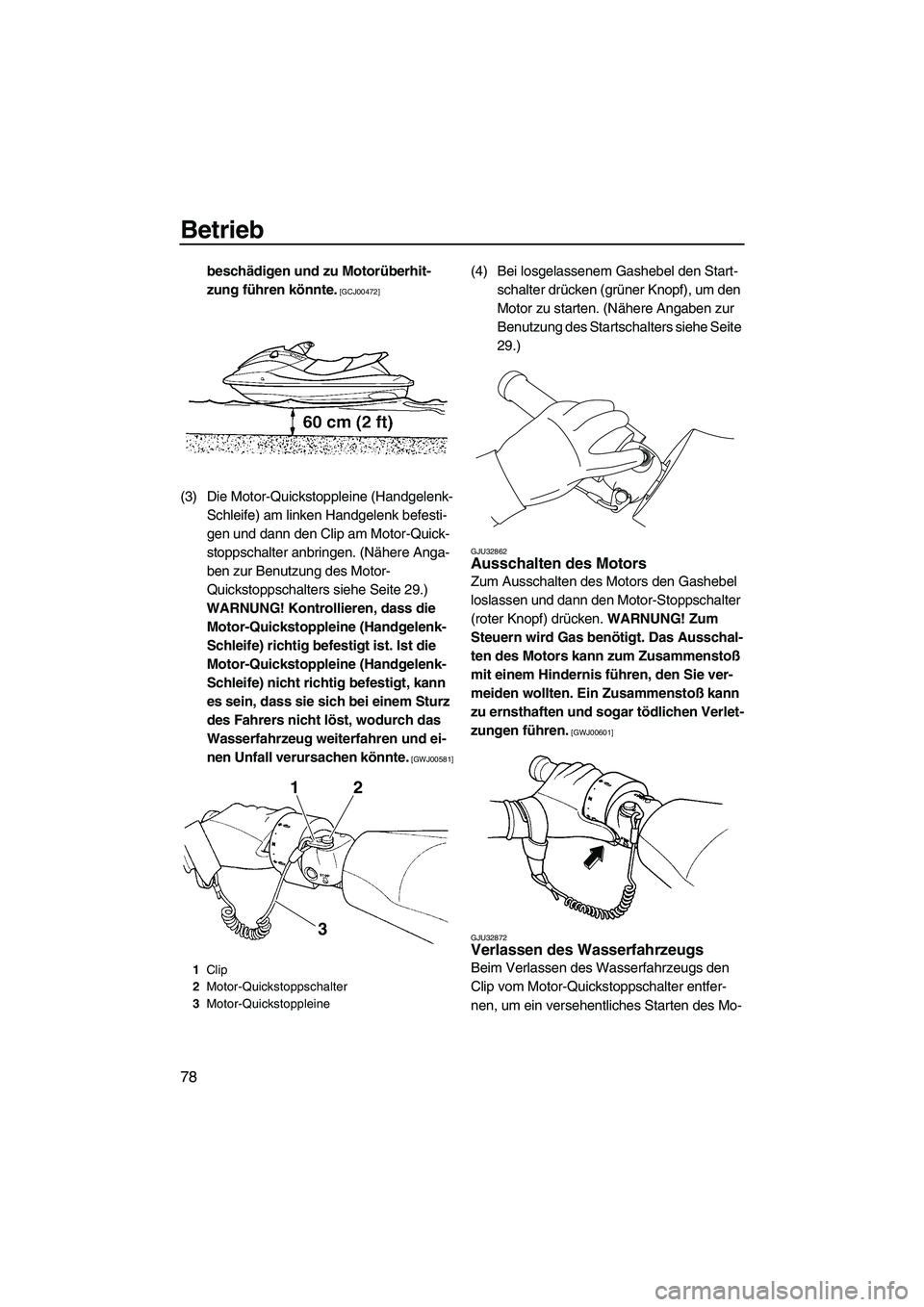

Betrieb
78
beschädigen und zu Motorüberhit-
zung führen könnte.
[GCJ00472]
(3) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-
gen und dann den Clip am Motor-Quick-
stoppschalter anbringen. (Nähere Anga-
ben zur Benutzung des Motor-
Quickstoppschalters siehe Seite 29.)
WARNUNG! Kontrollieren, dass die
Motor-Quickstoppleine (Handgelenk-
Schleife) richtig befestigt ist. Ist die
Motor-Quickstoppleine (Handgelenk-
Schleife) nicht richtig befestigt, kann
es sein, dass sie sich bei einem Sturz
des Fahrers nicht löst, wodurch das
Wasserfahrzeug weiterfahren und ei-
nen Unfall verursachen könnte.
[GWJ00581]
(4) Bei losgelassenem Gashebel den Start-
schalter drücken (grüner Knopf), um den
Motor zu starten. (Nähere Angaben zur
Benutzung des Startschalters siehe Seite
29.)
GJU32862Ausschalten des Motors
Zum Ausschalten des Motors den Gashebel
loslassen und dann den Motor-Stoppschalter
(roter Knopf) drücken. WARNUNG! Zum
Steuern wird Gas benötigt. Das Ausschal-
ten des Motors kann zum Zusammenstoß
mit einem Hindernis führen, den Sie ver-
meiden wollten. Ein Zusammenstoß kann
zu ernsthaften und sogar tödlichen Verlet-
zungen führen.
[GWJ00601]
GJU32872
Verlassen des Wasserfahrzeugs
Beim Verlassen des Wasserfahrzeugs den
Clip vom Motor-Quickstoppschalter entfer-
nen, um ein versehentliches Starten des Mo-1Clip
2Motor-Quickstoppschalter
3Motor-Quickstoppleine
12
3
UF1W72G0.book Page 78 Friday, June 19, 2009 7:18 PM

Betrieb
79
tors oder ein nicht befugtes Bedienen durch
Kinder oder andere zu verhindern.
GJU40220Bedienen des Wasserfahrzeugs
Wenn der Schalthebel in der Vorwärtsstellung
steht und der Motor läuft, fährt das Wasser-
fahrzeug vorwärts. Das Wasserfahrzeug fährt
auch dann vorwärts, wenn der Gashebel in
der Leerlaufstellung steht und der Motor im Leerlauf läuft. (Nähere Angaben zur Benut-
zung des Schalthebels siehe Seite 34.)
GJU33254Wasserfahrzeug wenden
WARNUNG
GWJ00771

Beim Ausweichen von Hindernissen
den Gashebel nicht loslassen—beim
Steuern muss Gas gegeben werden. Ein
Zusammenstoß kann zu ernsthaften und
sogar tödlichen Verletzungen führen.

Bei hohen Geschwindigkeiten nur Kur-
ven schrittweise fahren oder vor Kurven
die Geschwindigkeit verringern. Bei
scharfen Wendungen mit hoher Ge-
schwindigkeit könnte das Wasserfahr-
zeug seitlich gleiten oder sich drehen,
was Fahrer und Mitfahrer über Bord
1Schalthebel
2Vo r wärtsstellung
1
2
UF1W72G0.book Page 79 Friday, June 19, 2009 7:18 PM

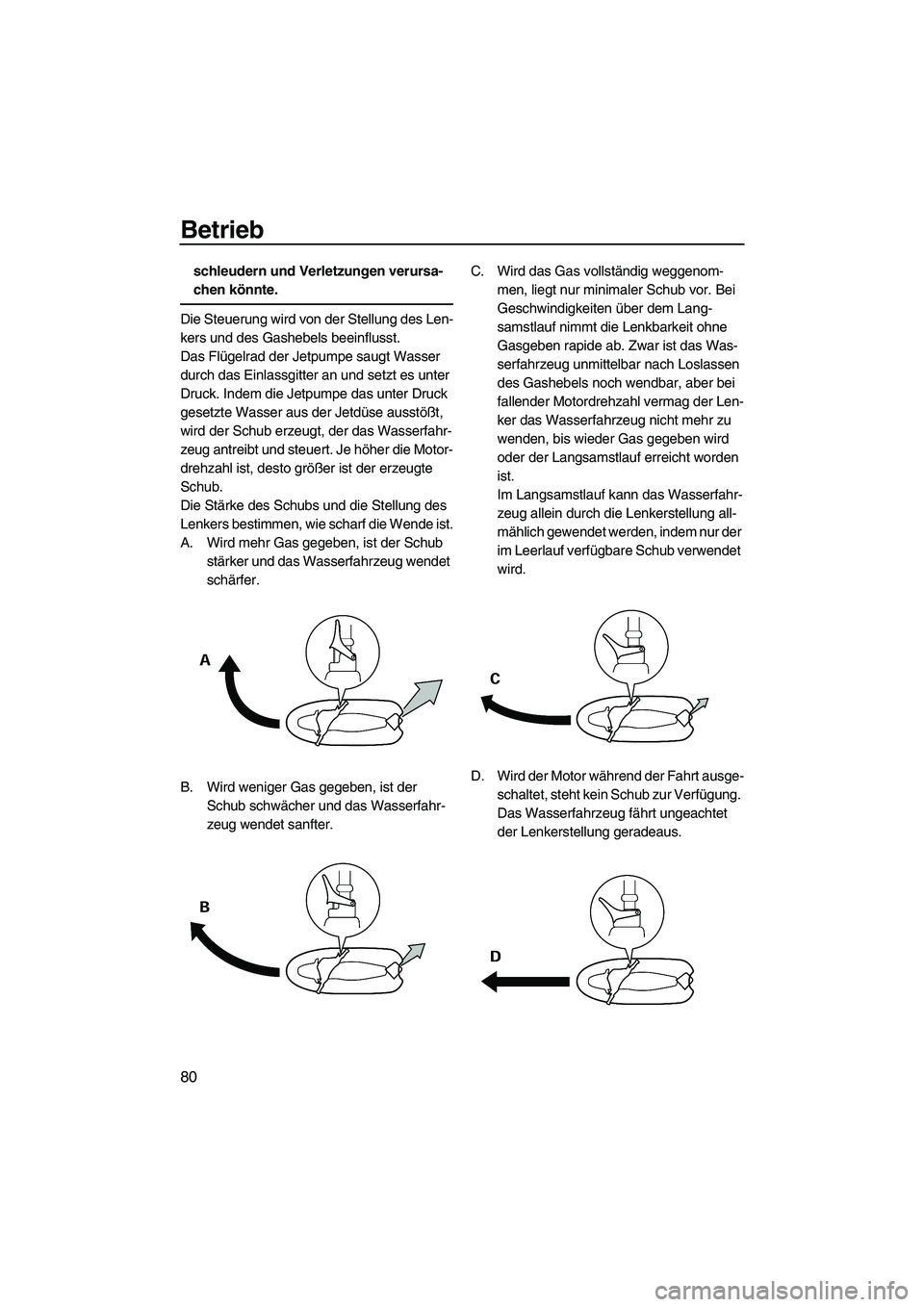

Betrieb
80
schleudern und Verletzungen verursa-
chen könnte.
Die Steuerung wird von der Stellung des Len-
kers und des Gashebels beeinflusst.
Das Flügelrad der Jetpumpe saugt Wasser
durch das Einlassgitter an und setzt es unter
Druck. Indem die Jetpumpe das unter Druck
gesetzte Wasser aus der Jetdüse ausstößt,
wird der Schub erzeugt, der das Wasserfahr-
zeug antreibt und steuert. Je höher die Motor-
drehzahl ist, desto größer ist der erzeugte
Schub.
Die Stärke des Schubs und die Stellung des
Lenkers bestimmen, wie scharf die Wende ist.
A. Wird mehr Gas gegeben, ist der Schub
stärker und das Wasserfahrzeug wendet
schärfer.
B. Wird weniger Gas gegeben, ist der
Schub schwächer und das Wasserfahr-
zeug wendet sanfter.C. Wird das Gas vollständig weggenom-
men, liegt nur minimaler Schub vor. Bei
Geschwindigkeiten über dem Lang-
samstlauf nimmt die Lenkbarkeit ohne
Gasgeben rapide ab. Zwar ist das Was-
serfahrzeug unmittelbar nach Loslassen
des Gashebels noch wendbar, aber bei
fallender Motordrehzahl vermag der Len-
ker das Wasserfahrzeug nicht mehr zu
wenden, bis wieder Gas gegeben wird
oder der Langsamstlauf erreicht worden
ist.
Im Langsamstlauf kann das Wasserfahr-
zeug allein durch die Lenkerstellung all-
mählich gewendet werden, indem nur der
im Leerlauf verfügbare Schub verwendet
wird.
D. Wird der Motor während der Fahrt ausge-
schaltet, steht kein Schub zur Verfügung.
Das Wasserfahrzeug fährt ungeachtet
der Lenkerstellung geradeaus.
UF1W72G0.book Page 80 Friday, June 19, 2009 7:18 PM

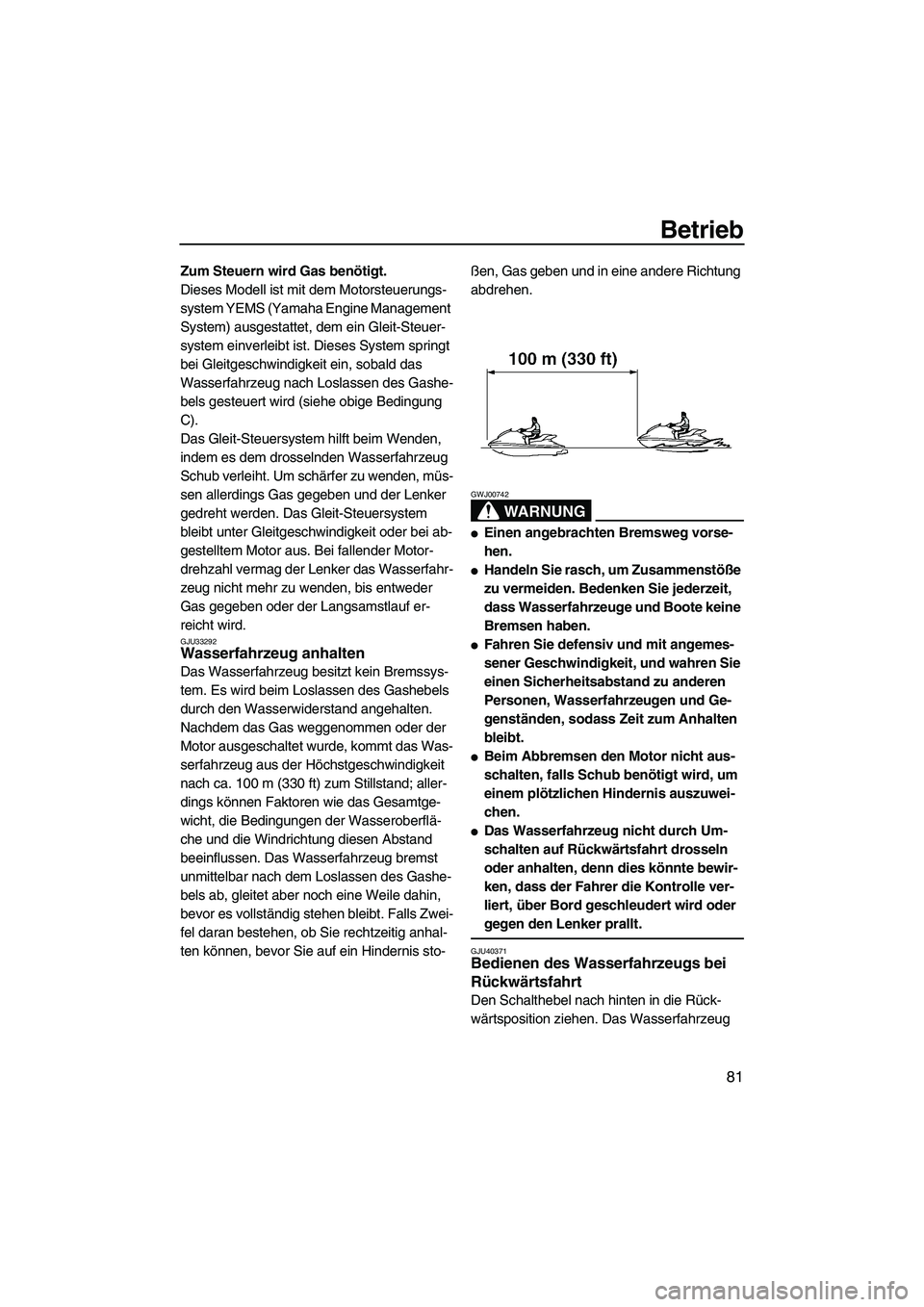

Betrieb
81
Zum Steuern wird Gas benötigt.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, dem ein Gleit-Steuer-
system einverleibt ist. Dieses System springt
bei Gleitgeschwindigkeit ein, sobald das
Wasserfahrzeug nach Loslassen des Gashe-
bels gesteuert wird (siehe obige Bedingung
C).
Das Gleit-Steuersystem hilft beim Wenden,
indem es dem drosselnden Wasserfahrzeug
Schub verleiht. Um schärfer zu wenden, müs-
sen allerdings Gas gegeben und der Lenker
gedreht werden. Das Gleit-Steuersystem
bleibt unter Gleitgeschwindigkeit oder bei ab-
gestelltem Motor aus. Bei fallender Motor-
drehzahl vermag der Lenker das Wasserfahr-
zeug nicht mehr zu wenden, bis entweder
Gas gegeben oder der Langsamstlauf er-
reicht wird.
GJU33292Wasserfahrzeug anhalten
Das Wasserfahrzeug besitzt kein Bremssys-
tem. Es wird beim Loslassen des Gashebels
durch den Wasserwiderstand angehalten.
Nachdem das Gas weggenommen oder der
Motor ausgeschaltet wurde, kommt das Was-
serfahrzeug aus der Höchstgeschwindigkeit
nach ca. 100 m (330 ft) zum Stillstand; aller-
dings können Faktoren wie das Gesamtge-
wicht, die Bedingungen der Wasseroberflä-
che und die Windrichtung diesen Abstand
beeinflussen. Das Wasserfahrzeug bremst
unmittelbar nach dem Loslassen des Gashe-
bels ab, gleitet aber noch eine Weile dahin,
bevor es vollständig stehen bleibt. Falls Zwei-
fel daran bestehen, ob Sie rechtzeitig anhal-
ten können, bevor Sie auf ein Hindernis sto-ßen, Gas geben und in eine andere Richtung
abdrehen.
WARNUNG
GWJ00742

Einen angebrachten Bremsweg vorse-
hen.

Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
dass Wasserfahrzeuge und Boote keine
Bremsen haben.

Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu anderen
Personen, Wasserfahrzeugen und Ge-
genständen, sodass Zeit zum Anhalten
bleibt.

Beim Abbremsen den Motor nicht aus-
schalten, falls Schub benötigt wird, um
einem plötzlichen Hindernis auszuwei-
chen.

Das Wasserfahrzeug nicht durch Um-
schalten auf Rückwärtsfahrt drosseln
oder anhalten, denn dies könnte bewir-
ken, dass der Fahrer die Kontrolle ver-
liert, über Bord geschleudert wird oder
gegen den Lenker prallt.
GJU40371Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt
Den Schalthebel nach hinten in die Rück-
wärtsposition ziehen. Das Wasserfahrzeug
UF1W72G0.book Page 81 Friday, June 19, 2009 7:18 PM

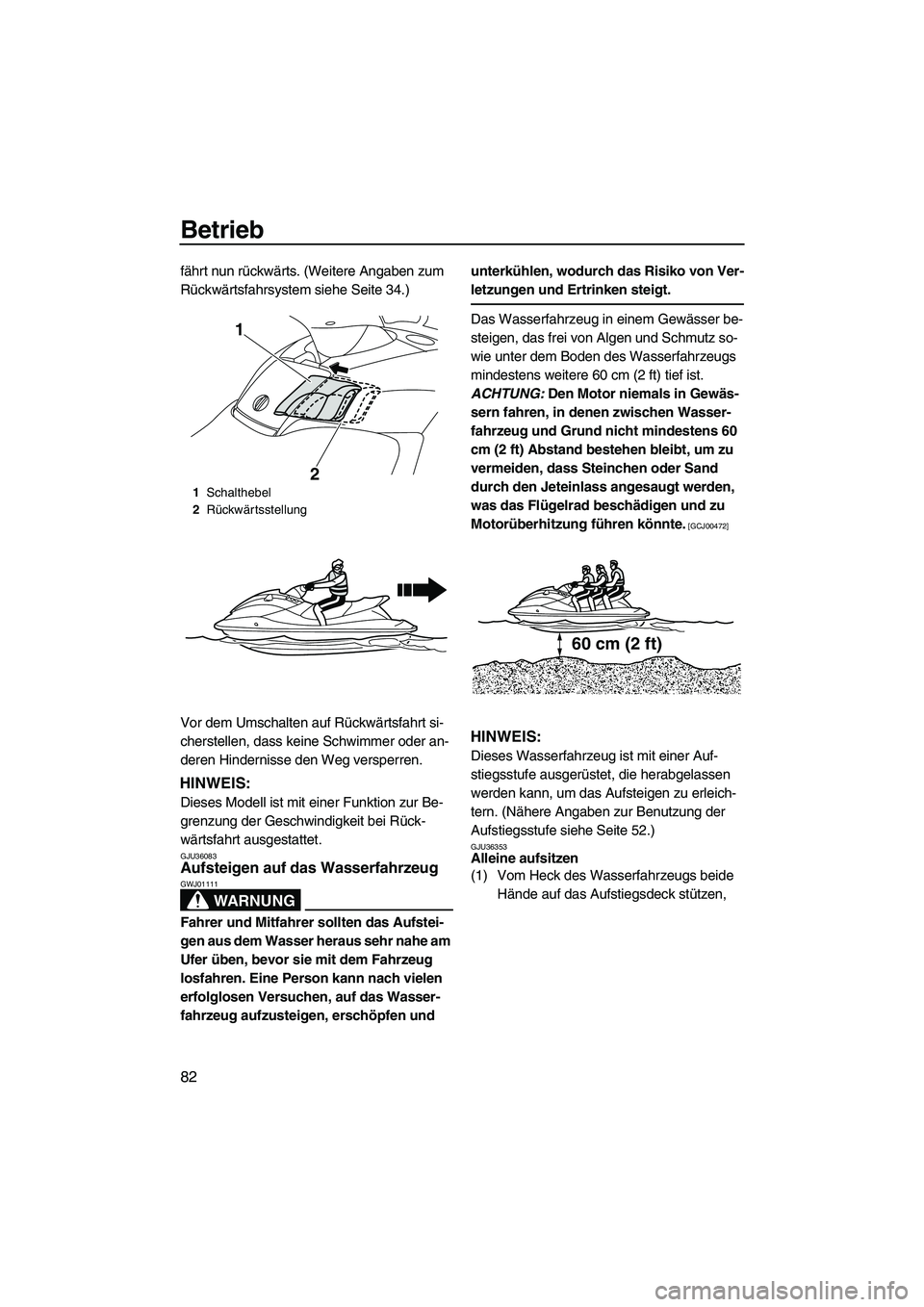

Betrieb
82
fährt nun rückwärts. (Weitere Angaben zum
Rückwärtsfahrsystem siehe Seite 34.)
Vor dem Umschalten auf Rückwärtsfahrt si-
cherstellen, dass keine Schwimmer oder an-
deren Hindernisse den Weg versperren.
HINWEIS:
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
GJU36083Aufsteigen auf das Wasserfahrzeug
WARNUNG
GWJ01111
Fahrer und Mitfahrer sollten das Aufstei-
gen aus dem Wasser heraus sehr nahe am
Ufer üben, bevor sie mit dem Fahrzeug
losfahren. Eine Person kann nach vielen
erfolglosen Versuchen, auf das Wasser-
fahrzeug aufzusteigen, erschöpfen und unterkühlen, wodurch das Risiko von Ver-
letzungen und Ertrinken steigt.
Das Wasserfahrzeug in einem Gewässer be-
steigen, das frei von Algen und Schmutz so-
wie unter dem Boden des Wasserfahrzeugs
mindestens weitere 60 cm (2 ft) tief ist.
ACHTUNG: Den Motor niemals in Gewäs-
sern fahren, in denen zwischen Wasser-
fahrzeug und Grund nicht mindestens 60
cm (2 ft) Abstand bestehen bleibt, um zu
vermeiden, dass Steinchen oder Sand
durch den Jeteinlass angesaugt werden,
was das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.
[GCJ00472]
HINWEIS:
Dieses Wasserfahrzeug ist mit einer Auf-
stiegsstufe ausgerüstet, die herabgelassen
werden kann, um das Aufsteigen zu erleich-
tern. (Nähere Angaben zur Benutzung der
Aufstiegsstufe siehe Seite 52.)
GJU36353Alleine aufsitzen
(1) Vom Heck des Wasserfahrzeugs beide
Hände auf das Aufstiegsdeck stützen,
1Schalthebel
2Rückwärtsstellung
1
2
60 cm (2 ft)
UF1W72G0.book Page 82 Friday, June 19, 2009 7:18 PM
