YAMAHA TDM 850 2000 Manuale duso (in Italian)

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
1. Mettre la chiave d’accensione in posi-
zione “ON” e l’interruttore d’arresto del
motore su “ ”.
HC000035
ATTENZIONE:@ Se l’indicatore del livello carburante si il-
lumina, controllare il livello del carbu-
rante. Se necessario, riempire il
serbatoio di carburante. @2. Mettere il cambio in posizione di folle.NOTA:@ Quando il cambio è in posizione di folle, a
questo punto lu luce dell’indicatore di folle
deve accendersi. Se ciò non avviene, chie-
dere un controllo ad un Concessionario
Yamaha. @3. Attivare lo starter (choke) e chiudere
completamente la manopola dell’ac-
celeratore.
4. Avviare il motore premendo il pulsante
d’avviamento.
NOTA:@ Se il motore non si avvia, rilasciare l’inter-
ruttore dello starter, aspettare qualche se-
condo poi premerlo di nuovo. Ogni tentativo
d’avviamento deve essere il più breve pos-
sibile al fine di economizzare l’energia della
batteria. Non azionare l’avviamento per più
di 10 secondi per ogni tentativo. @
HCA00022
ATTENZIONE:@ La spia dell’indicatore della temperatura
del liquido di raffreddamento e la spia
dell’indicatore di carburante si devono
illuminare quando si preme l’interruttore
di avviamento e devono spegnersi quan-
do si rilascia l’interruttore. Se la spia
dell’indicatore della temperatura del li-
quido di raffreddamento rimane illumi-
nata, fermare immediatamente il motore
e far controllare i circuiti di monitorag-
gio da un concessionario Yamaha. Se la
spia dell’indicatore di carburante rimane
illuminata, aggiungere sufficiente carbu-
rante. @
5. Dopo aver avviato il motore, spostare
lo starter (choke) sulla posizione a
mezza corsa.NOTA:@ Per ottenere la massima durata del motore,
non accelerare mai a fondo con un motore
freddo. @6. Dopo aver fatto scaldare il motore, di-
sattivare lo starter (choke) completa-
mente.NOTA:@ Il motore è caldo se risponde normalmente
all’acceleratore con lo starter (choke) disat-
tivato. @
H_4tx_Operation.fm Page 3 Saturday, October 16, 1999 2:31 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
HAU01258
Avviamento di un motore caldoPer avviare un motore caldo, non è neces-
sario lo starter (choke).
HC000046
ATTENZIONE:@ Prima di usare la moto per la prima vol-
ta, vedere la parte “Rodaggio”. @
HAU00423

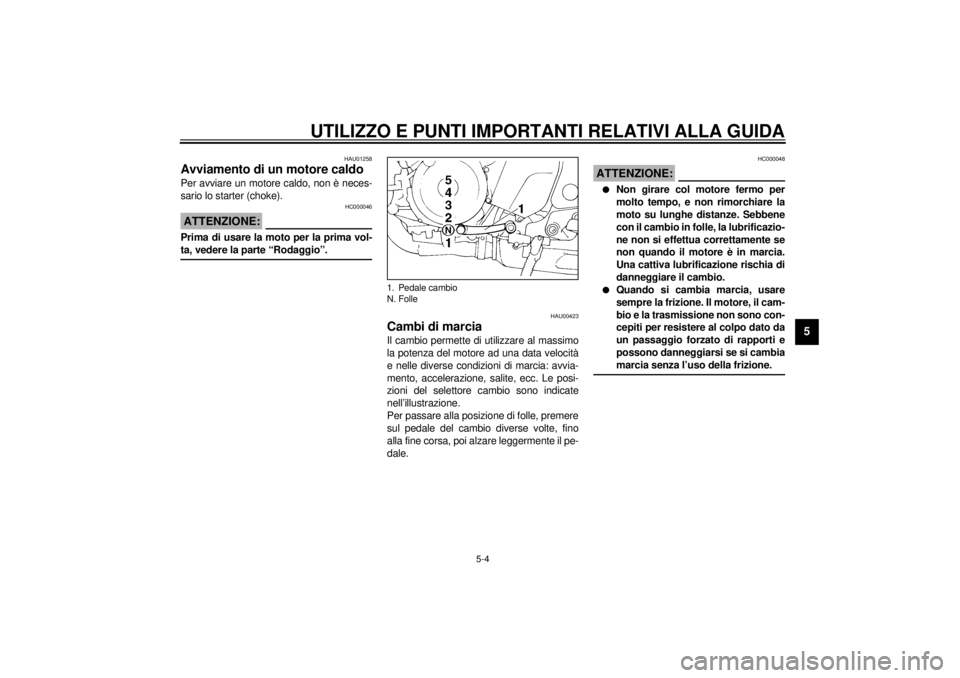

Cambi di marciaIl cambio permette di utilizzare al massimo
la potenza del motore ad una data velocità
e nelle diverse condizioni di marcia: avvia-
mento, accelerazione, salite, ecc. Le posi-
zioni del selettore cambio sono indicate
nell’illustrazione.
Per passare alla posizione di folle, premere
sul pedale del cambio diverse volte, fino
alla fine corsa, poi alzare leggermente il pe-
dale.
HC000048
ATTENZIONE:@ l
Non girare col motore fermo per
molto tempo, e non rimorchiare la
moto su lunghe distanze. Sebbene
con il cambio in folle, la lubrificazio-
ne non si effettua correttamente se
non quando il motore è in marcia.
Una cattiva lubrificazione rischia di
danneggiare il cambio.
l
Quando si cambia marcia, usare
sempre la frizione. Il motore, il cam-
bio e la trasmissione non sono con-
cepiti per resistere al colpo dato da
un passaggio forzato di rapporti e
possono danneggiarsi se si cambia
marcia senza l’uso della frizione.
@
1. Pedale cambio
N. Folle
H_4tx_Operation.fm Page 4 Saturday, October 16, 1999 2:31 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-5
5
HAU00424
Consigli per ridurre il consumo
di carburanteIl consumo di carburante della motocicletta
dipende in gran parte dallo stile di guida. I
seguenti consigli possono aiutare a ridurre
il consumo di carburante:l
Riscaldare il motore prima di partire.
l
Disattivare lo starter (choke) il prima
possibile.
l
Salire di marcia rapidamente ed evita-
re giri elevati del motore durante l’ac-
celerazione.
l
Non usare la doppia frizione o salire di
giri quando si passa a marce inferiori
ed evitare giri elevati del motore quan-
do non c’è carico sul motore.
l
Spegnere il motore invece di lasciarlo
in folle per lunghi periodi, come ad
esempio durante ingorghi di traffico, ai
semafori e ai passaggi a livello.
HAU00436
RodaggioIl periodo più importante della vita dell vo-
stro motociclo è quello che va da 0 a
1.000 km. È per questo che vi preghiamo di
leggere attentamente ciò che segue. Un
motore nuovo non deve essere eccessiva-
mente caricato per i primi 1.000 km durante
i quali le varie parti si consumano e si puli-
scono da se stesse per le esatte tolleranze
di funzionamento. Durnate questo periodo
evitare di guidare a pieno gas a lungo ed
evitare tutti gli eccessi che possono provo-
care il surriscaldamento del motore.
HAU00440
0 ~ 150 km
Evitare di far girare il motore a più di
5.000 giri/min e lasciarlo raffreddare da 5 a
10 minuti ogni ora di marcia. Di tanto in tan-
to variare la velocità del motore: evitare di
usare costantemente la stessa apertura di
gas.
150 ~ 500 km
Evitare di far girare il motore a più di
6.000 gir/min a lungo. Si possono usare tut-
te le marce a condizione di non accelerare
mai a fondo.
500 ~ 1.000 km
Evitare d’accelerare a fondo, a lungo. Non
adottare un regime di crociera superiore a
7.000 giri/min.
HC000052
ATTENZIONE:@ Dopo 1.000 km d’uso, non dimenticare
di cambiare l’olio motore e il filtro olio. @
H_4tx_Operation.fm Page 5 Saturday, October 16, 1999 2:31 PM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-6
5
1.000 km e oltre
Si può accelerare a fondo.
HC000053
ATTENZIONE:@ l
Non far funzionare mai il motore
nella zona rossa.
l
Se capita un qualunque inconve-
niente durante il rodaggio, consul-
tare subito un concessionario
Yamaha.
@
HAU00457
ParcheggioPer parcheggiare la moto arrestare il moto-
re e togliere la chiave d’accensione. Mette-
re ogni volta il rubinetto benzina in
posizione “OFF”.
HW000058
AVVERTENZA
@ Il sistema di scappamento è caldo. Par-
cheggiare la moto in un luogo dove in
passanti e i bambini non rischiano di
toccarla. Non parcheggiare la moto in di-
scesa o su un suolo mobile; potrà facil-
mente cadere. @
H_4tx_Operation.fm Page 6 Saturday, October 16, 1999 2:31 PM

H_4tx_Operation.fm Page 7 Saturday, October 16, 1999 2:31 PM

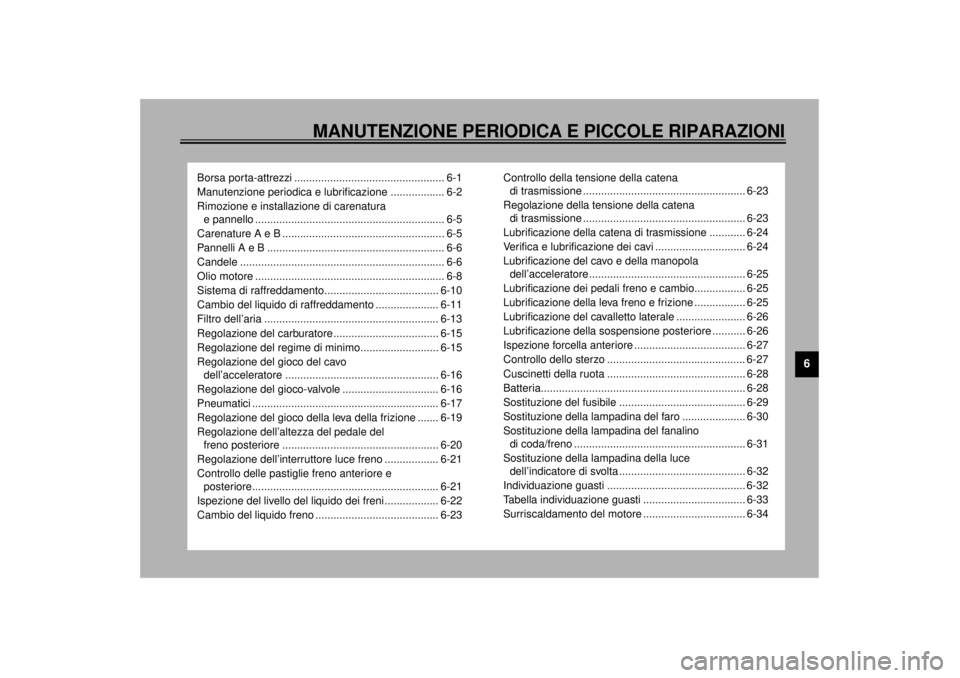

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
Borsa porta-attrezzi .................................................. 6-1
Manutenzione periodica e lubrificazione .................. 6-2
Rimozione e installazione di carenatura
e pannello ............................................................... 6-5
Carenature A e B ...................................................... 6-5
Pannelli A e B ........................................................... 6-6
Candele .................................................................... 6-6
Olio motore ............................................................... 6-8
Sistema di raffreddamento...................................... 6-10
Cambio del liquido di raffreddamento ..................... 6-11
Filtro dell’aria .......................................................... 6-13
Regolazione del carburatore ................................... 6-15
Regolazione del regime di minimo.......................... 6-15
Regolazione del gioco del cavo
dell’acceleratore ................................................... 6-16
Regolazione del gioco-valvole ................................ 6-16
Pneumatici .............................................................. 6-17
Regolazione del gioco della leva della frizione ....... 6-19
Regolazione dell’altezza del pedale del
freno posteriore .................................................... 6-20
Regolazione dell’interruttore luce freno .................. 6-21
Controllo delle pastiglie freno anteriore e
posteriore.............................................................. 6-21
Ispezione del livello del liquido dei freni.................. 6-22
Cambio del liquido freno ......................................... 6-23Controllo della tensione della catena
di trasmissione ...................................................... 6-23
Regolazione della tensione della catena
di trasmissione ...................................................... 6-23
Lubrificazione della catena di trasmissione ............ 6-24
Verifica e lubrificazione dei cavi .............................. 6-24
Lubrificazione del cavo e della manopola
dell’acceleratore .................................................... 6-25
Lubrificazione dei pedali freno e cambio................. 6-25
Lubrificazione della leva freno e frizione ................. 6-25
Lubrificazione del cavalletto laterale ....................... 6-26
Lubrificazione della sospensione posteriore ........... 6-26
Ispezione forcella anteriore ..................................... 6-27
Controllo dello sterzo .............................................. 6-27
Cuscinetti della ruota .............................................. 6-28
Batteria.................................................................... 6-28
Sostituzione del fusibile .......................................... 6-29
Sostituzione della lampadina del faro ..................... 6-30
Sostituzione della lampadina del fanalino
di coda/freno ......................................................... 6-31
Sostituzione della lampadina della luce
dell’indicatore di svolta .......................................... 6-32
Individuazione guasti .............................................. 6-32
Tabella individuazione guasti .................................. 6-33
Surriscaldamento del motore .................................. 6-34
H_4tx_PeriodicTOC.fm Page 1 Saturday, October 16, 1999 2:31 PM

6-1
6
HAU00462
6-MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU00464
I controlli e le manutenzioni, le regolazioni e
le lubrificazioni periodiche conserveranno
la vostra moto nella migliore condizione e
contribuiranno alla sua sicurezza. La sicu-
rezza è un obbligo del buon motociclista. La
tabella della manutenzione e lubrificazione
deve essere considerata come una guida
alla manutenzione generale e gli intervalli di
lubrificazione. DOVETE CONSIDERARE
CHE IL TEMPO, IL TERRENO, LE SITUA-
ZIONI GEOGRAFICHE ED UNA VARIETÀ
DI IMPIEGHI INDIVIDUALI OBBLIGANO
OGNI PROPRIETARIO A MODIFICARE
QUESTI INTERVALLI IN FUNZIONE DEL
PROPRIO AMBIENTE. Nelle pagine se-
guenti trovarete i punti più importanti relativi
ai controlli, manutenzione, regolazione e lu-
brificazione.
HW000060
AVVERTENZA
@ Se il proprietario non ha familiarizzato
con la manutenzione della moto, questo
lavoro deve essere effettuato da un con-
cessionario Yamaha. @
HAU01299

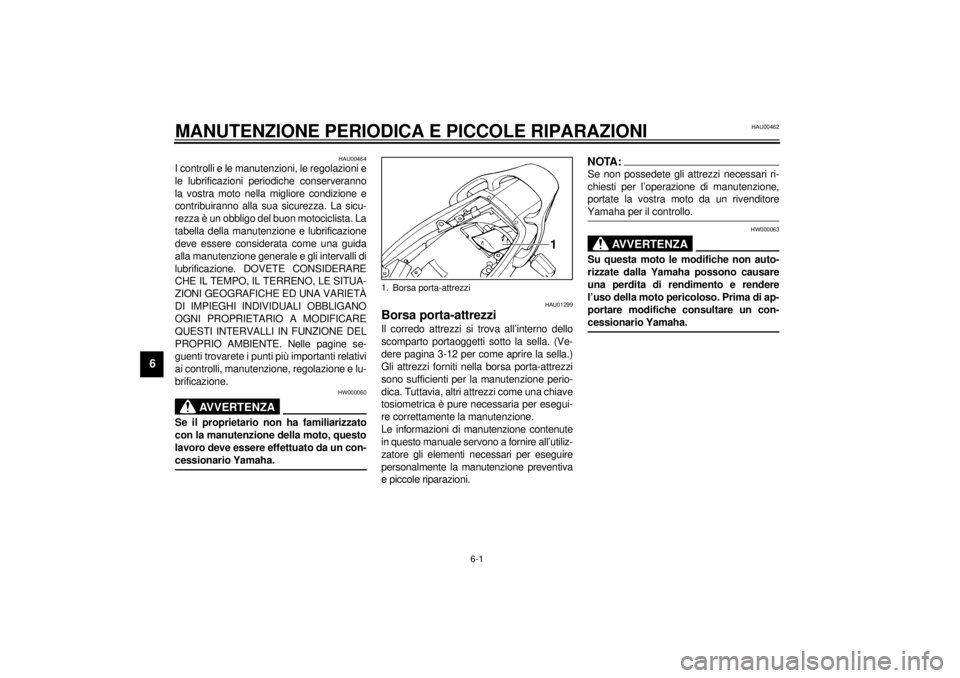

Borsa porta-attrezziIl corredo attrezzi si trova all’interno dello
scomparto portaoggetti sotto la sella. (Ve-
dere pagina 3-12 per come aprire la sella.)
Gli attrezzi forniti nella borsa porta-attrezzi
sono sufficienti per la manutenzione perio-
dica. Tuttavia, altri attrezzi come una chiave
tosiometrica è pure necessaria per esegui-
re correttamente la manutenzione.
Le informazioni di manutenzione contenute
in questo manuale servono a fornire all’utiliz-
zatore gli elementi necessari per eseguire
personalmente la manutenzione preventiva
e piccole riparazioni.
NOTA:@ Se non possedete gli attrezzi necessari ri-
chiesti per l’operazione di manutenzione,
portate la vostra moto da un rivenditore
Yamaha per il controllo. @
HW000063
AVVERTENZA
@ Su questa moto le modifiche non auto-
rizzate dalla Yamaha possono causare
una perdita di rendimento e rendere
l’uso della moto pericoloso. Prima di ap-
portare modifiche consultare un con-
cessionario Yamaha. @
1. Borsa porta-attrezzi
H_4tx_Periodic.fm Page 1 Saturday, October 16, 1999 2:34 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
HAU00473
MANUTENZIONE PERIODICA E LUBRIFICAZIONE
CP-01INO. PARTE CONTROLLI E OPERAZIONI DI MANUTENZIONEINIZIALE
(1.000 km)OGNI
6.000 km
o
6 mesi
(quello che
viene prima)12.000 km
o
12 mesi
(quello che
viene prima)
1
*Linea carburante• Controllare i tubi del carburante per incrinature o danni.
• Sostituire se necessario.ÖÖ
2*Filtro carburante• Controllare le condizioni.
• Sostituire se necessario.Ö
3Candele• Controllare le condizioni.
• Pulire, aggiustare il varco o sostituire se necessario.ÖÖÖ
4*Valvole• Controllare lo spazio delle valvole.
• Regolare se necessario.Ogni 42.000 km o 42 mesi
(quello che viene prima)
5 Filtro aria
• Pulire o sostituire se necessario.ÖÖ
6 Frizione• Controllare il funzionamento.
• Regolare o sostituire il cavo.ÖÖÖ
7*Freno anteriore• Controllare il funzionamento, il livello del fluido e il veicolo per perdite di
fluido. (Vedere NOTA a pagina 6-4.)
• Correggere appropriatamente.
• Sostituire le pastiglie del freno se necessario.ÖÖÖ
8*Freno posteriore• Controllare il funzionamento, il livello del fluido e il veicolo per perdite di
fluido. (Vedere NOTA a pagina 6-4)
• Correggere appropriatamente.
• Sostituire le pastiglie del freno se necessario.ÖÖÖ
9*Ruote• Controllare il bilanciamento, la corsa e se ci sono danni.
• Ribilanciare o sostituire se necessario.ÖÖ
10*Pneumatici• Controllare la profondità del battistradada e se ci sono danni.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario.ÖÖ
11*Cuscinetti ruote• Controllare i cuscinetti per allentamenti o danni.
• Sostituire se necessario.ÖÖ
H_4tx_Periodic.fm Page 2 Saturday, October 16, 1999 2:34 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
12
*Forcellone• Controllare il gioco del perno del forcellone.
• Correggere se necessario.
• Lubrificare con grasso al bisolfuro di molibdeno ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖ
13 Catena trasmissione• Controllare l’allentamento della catena.
• Regolare se necessario. Assicurarsi che la ruota posteriore sia allineata
correttamente.
• Pulire e lubrificare. Ogni 500 km e dopo aver lavato
la motocicletta o guidato sotto la pioggia.
14*Cuscinetti sterzo• Controllare il gioco dei cuscinetti e se lo sterzo non va liscio.
• Correggere appropriatamente.
• Lubrificare con grasso a base di sapone di silicio ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖ
15*Elementi di fissaggio del
telaio• Assicurarsi che tutti i dadi, bulloni e viti siano serrati correttamente.
• Serrare se necessario.ÖÖ
16 Cavalletto laterale• Controllare il funzionamento.
• Lubrificare e riparare se necessario.ÖÖ
17*Interruttore cavalletto
laterale• Controllare il funzionamento.
• Sostituire se necessario.ÖÖÖ
18*Forcella anteriore• Controllare il funzionamento e se ci sono perdite d’olio.
• Correggere appropriatamente.ÖÖ
19*Gruppo ammortizzatore
posteriore• Controllare il funzionamento e se ci sono perdite d’olio
dall’ammortizzatore.
• Sostituire il gruppo ammortizzatore se necessario.ÖÖ
20*Punti perno del gruppo
ammortizzatore
posteriore• Controllare il funzionamento.
• Lubrificare con grasso al bisolfuro di molibdeno ogni 24.000 km o
24 mesi (quello che viene prima).ÖÖ
21*Carburatori• Controllare il regime di minimo, la sincronizzazione e il funzionamento
dello starter.
• Regolare se necessario.ÖÖÖ
22 Olio motore• Controllare il livello dell’olio e se ci sono perdite d’olio sul veicolo.
• Correggere se necessario.
• Sostituire. (Riscaldare il motore prima di spurgare.)ÖÖÖ NO. PARTE CONTROLLI E OPERAZIONI DI MANUTENZIONEINIZIALE
(1.000 km)OGNI
6.000 km
o
6 mesi
(quello che
viene prima)12.000 km
o
12 mesi
(quello che
viene prima)
H_4tx_Periodic.fm Page 3 Saturday, October 16, 1999 2:34 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
* Poiché queste voci richiedono attrezzi, dati e capacità tecniche speciali rivolgersi a un concessionario Yamaha per la manutenzione di queste parti.
HAU02970*
NOTA:@ l
Il filtro dell’aria deve essere pulito più frequentemente se si usa la moto in zone particolarmente umide o polverose.
l
Sistema freni idraulico
• Quando si smonta il cilindretto o il cilindro pinza, sostituire sempre il liquido del freno. Controllare regolarmente il liquido del freno
e rabboccare se necessario.
• Sostituire le guarnizioni paraolio sulle parti interne del cilindretto e cilindro pinza ogni due anni.
• Sostituire i tubi flessibili dei freni ogni quattro anni o quando presentano incrinature o danni.
@23Elemento filtro dell’olio
motore• Sostituire.ÖÖ
24
*Sistema di
raffreddamento• Controllare il livello del liquido refrigerante e il veicolo per perdite di
liquido refrigerante.
• Correggere se necessario.
• Sostituire il liquido refrigerante ogni 24.000 km o 24 mesi (quello che
viene prima).ÖÖ NO. PARTE CONTROLLI E OPERAZIONI DI MANUTENZIONEINIZIALE
(1.000 km)OGNI
6.000 km
o
6 mesi
(quello che
viene prima)12.000 km
o
12 mesi
(quello che
viene prima)
H_4tx_Periodic.fm Page 4 Saturday, October 16, 1999 2:34 PM
