YAMAHA TDM 850 2001 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
Folgende Vorsichtsmaßregeln beachten.l
Beim Ablesen des Flüssigkeitsstands
muß der Vorratsbehälter waagrecht
stehen.
l
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und dadurch
die Bremsfunktion beeinträchtigen.
l
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
l
Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung
verursachen.
l
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
l
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal; bei plötzlichem Absinken jedoch
die Bremsanlage vom YAMAHA-
Händler überprüfen lassen.
GAU03238
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
vom YAMAHA-Händler gewechselt wer-
den. Außerdem müssen folgende Teile
nach der angegebenen Zeitspanne, ggf. bei
Undichtigkeit oder anderen Schäden vom
YAMAHA-Händler ausgetauscht werden.l
Dichtringe (Hauptbremszylinder und
Bremssattel): alle zwei Jahre
l
Bremsschlauch: alle vier Jahre
1. Minimalstand
Empfohlene Bremsflüssigkeit: DOT 4Hinten
G_4tx.book Page 26 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU00744

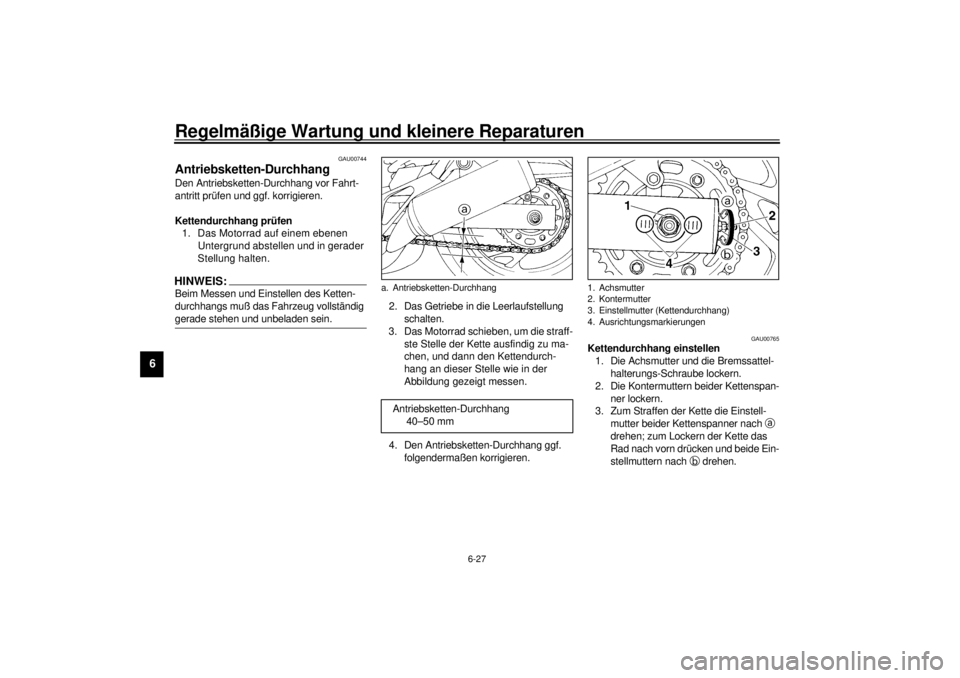

Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor Fahrt-
antritt prüfen und ggf. korrigieren.
Kettendurchhang prüfen
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.HINWEIS:_ Beim Messen und Einstellen des Ketten-
durchhangs muß das Fahrzeug vollständig
gerade stehen und unbeladen sein. _
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die straff-
ste Stelle der Kette ausfindig zu ma-
chen, und dann den Kettendurch-
hang an dieser Stelle wie in der
Abbildung gezeigt messen.
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU00765
Kettendurchhang einstellen
1. Die Achsmutter und die Bremssattel-
halterungs-Schraube lockern.
2. Die Kontermuttern beider Kettenspan-
ner lockern.
3. Zum Straffen der Kette die Einstell-
mutter beider Kettenspanner nach
a
drehen; zum Lockern der Kette das
Rad nach vorn drücken und beide Ein-
stellmuttern nach
b drehen.
a. Antriebsketten-Durchhang
Antriebsketten-Durchhang
40–50 mm
1. Achsmutter
2. Kontermutter
3. Einstellmutter (Kettendurchhang)
4. Ausrichtungsmarkierungen
G_4tx.book Page 27 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-28
6
HINWEIS:_ Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten
Ausrichten des Hinterrads. _
GC000096
ACHTUNG:_ Eine falsch gespannte Antriebskette ver-
ursacht erhöhten Verschleiß von Kette,
Motor, Lagern und anderen wichtigen
Teilen und kann dazu führen, daß die Ket-
te reißt oder abspringt. Daher darauf ach-
ten, daß der Kettendurchhang sich im
Sollbereich befindet. _
4. Die Kontermuttern festziehen und
dann die Achsmutter sowie Brems-
sattelhalterungs-Schraube vor-
schriftsmäßig anziehen.
1. Schraube
2. Bremssattelhalterung
Anzugsmoment
Achsmutter
110 Nm (11,0 m·kg)
Bremssattelhalterungs-Schraube
35 Nm (3,5 m·kg)
G_4tx.book Page 28 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-29
6
GAU03006
Antriebskette schmieren Die Kette besteht aus vielen Teilen, die
ständig miteinander in Bewegung sind.
Eine unsachgemäß behandelte Kette ist
schnell verschlissen – ganz besonders,
wenn das Motorrad oft unter staubigen
Bedingungen oder im Regen gefahren
wird. Die Antriebskette muß deshalb in
den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) folgendermaßen gerei-
nigt und geschmiert werden.
GC000097
ACHTUNG:_ Die Antriebskette muß nach der Fahr-
zeugwäsche oder einer Fahrt im Regen
geschmiert werden. _1. Die Kette in einem Petroleumbad aus-
waschen.
GCA00053
ACHTUNG:_ Die Kette ist mit O-Ringen zwischen den
Kettenlaschen ausgestattet. Reinigung
mit Dampfstrahler oder einem ungeeig-
neten Lösungsmittel kann die O-Ringe
beschädigen. Zur Reinigung der An-
triebskette daher ausschließlich Petrole-
um verwenden. _
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
GCA00052
ACHTUNG:_ Motoröl und andere Schmiermittel sind
nicht zu verwenden, da sie möglicher-
weise Lösungsmittel enthalten, die die
O-Ringe beschädigen können. _
GAU02962
Bowdenzüge prüfen und schmierenDie Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GW000112
WARNUNG
_ Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern. _
Empfohlenes Schmiermittel
Motoröl
G_4tx.book Page 29 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-30
6
GAU03209
Gaszug und -drehgriff prüfen
und schmieren Die Funktion des Gasdrehgriffs und den
Zustand des Gaszugs vor Fahrtantritt prü-
fen und den Gaszug ggf. schmieren bzw.
erneuern.HINWEIS:_ Da zur Schmierung des Gaszugs der Gas-
drehgriff ohnehin abgenommen werden
muß, sollte die Schmierung beider Kompo-
nenten sinnvollerweise gleichzeitig durch-
geführt werden. _1. Den Gasdrehgriff abschrauben.
2. Den Seilzugnippel lösen, hochhalten
und einige Tropfen Öl in die Hülle und
auf den Zug träufeln.
3. Den Seilzugnippel einhängen und
dann die Innenseite des Gasdrehgriff-
gehäuses schmieren.
4. Die Kontaktflächen des Gasdrehgriffs
schmieren und dann den Drehgriff
festschrauben.
GAU03370
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren. Empfohlenes Schmiermittel
Gaszug
Motoröl
Gasdrehgriff und -gehäuse
Lithiumseifenfett (Universal-
schmierfett) Empfohlenes Schmiermittel
Lithiumseifenfett (Universalschmier-
fett)
G_4tx.book Page 30 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-31
6
GAU03164
Handbrems- und Kupplungshebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03165
Seitenständer prüfen und
schmieren Vor Fahrtantritt und in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) prüfen,
ob sich der Seitenständer leicht ein- und
ausklappen läßt und ggf. den Klappmecha-
nismus schmieren.
GW000113
WARNUNG
_ Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler instand setzen
lassen. _
Empfohlenes Schmiermittel
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universalschmier-
fett)
G_4tx.book Page 31 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-32
6
GAU00790
Schwinge schmieren Die Schwingenlager sollten in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geschmiert werden.
GAU02939

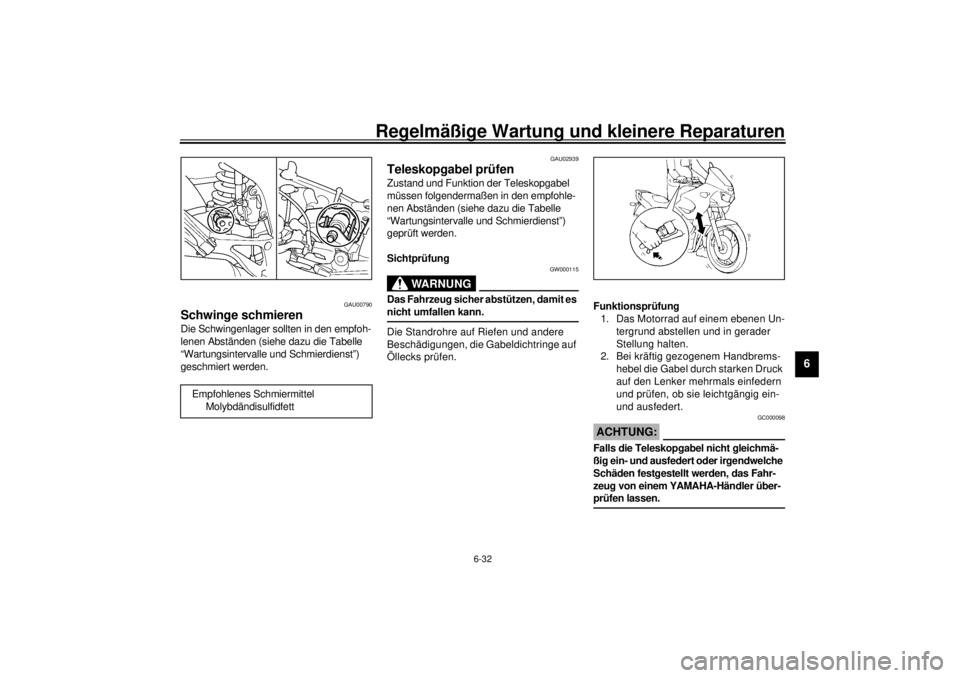

Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden.
Sichtprüfung
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.Funktionsprüfung
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten.
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GC000098
ACHTUNG:_ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwelche
Schäden festgestellt werden, das Fahr-
zeug von einem YAMAHA-Händler über-
prüfen lassen. _
Empfohlenes Schmiermittel
Molybdändisulfidfett
G_4tx.book Page 32 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-33
6
GAU00794

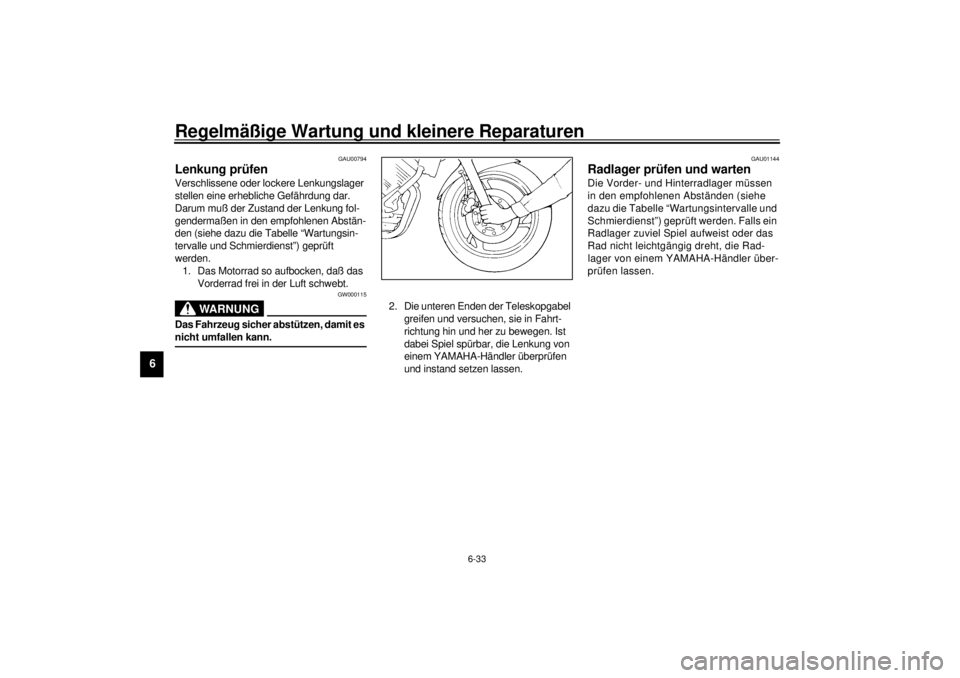

Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungsin-
tervalle und Schmierdienst”) geprüft
werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einem YAMAHA-Händler überprüfen
und instand setzen lassen.
GAU01144
Radlager prüfen und warten Die Vorder- und Hinterradlager müssen
in den empfohlenen Abständen (siehe
dazu die Tabelle “Wartungsintervalle und
Schmierdienst”) geprüft werden. Falls ein
Radlager zuviel Spiel aufweist oder das
Rad nicht leichtgängig dreht, die Rad-
lager von einem YAMAHA-Händler über-
prüfen lassen.
G_4tx.book Page 33 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-34
6
GAU00800
Batterie warten Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
GC000101
ACHTUNG:_ Unter keinen Umständen die Verschluß-
kappen entfernen, da dies die Batterie
ernsthaft beschädigen würde. _
GW000116
WARNUNG
_ l
Die Batterie enthält giftige Schwefel-
säure, die schwere Verätzungen und
bleibende Augenschäden hervorru-
fen kann. Daher beim Umgang mit
Batterien stets einen geeigneten Au-
genschutz tragen. Augen, Haut und
Kleidung unter keinen Umständen
mit Batteriesäure in Berührung brin-
gen.
l
Erste Hilfe• Äußerlich
: Mit reichlich Wasser
abspülen.
• Innerlich: Große Mengen Wasser
trinken und sofort einen Arzt ru-
fen.
• Augen: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
l
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuerquel-
len fernhalten. Beim Laden der Bat-
terie in geschlossenen Räumen für
ausreichende Belüftung sorgen.
l
DIE BATTERIE VON KINDERN
FERNHALTEN.
_
Batterie laden
Bei Entladung die Batterie so bald wie mög-
lich von einem YAMAHA-Händler aufladen
lassen. Beachten Sie, daß die Batterie sich
durch die Zuschaltung elektrischer Neben-
verbraucher schneller entlädt und deshalb
öfter aufgeladen werden muß.
Batterie lagern
1. Vor einer etwa einmonatigen Still-
legung die Batterie ausbauen, auf-
laden und an einem kühlen, licht-
geschützten Ort lagern.
2. Bei einer Stillegung von mehr als
einem Monat mindestens einmal im
Monat den Ladezustand der Batterie
prüfen und ggf. korrigieren.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten.
G_4tx.book Page 34 Thursday, October 12, 2000 6:27 PM

Regelmäßige Wartung und kleinere Reparaturen
6-35
6
GC000102
ACHTUNG:_ l
Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand führt der Batte-
rie bleibende Schäden zu.
l
Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermindern.
Sollten Sie nicht mit Sicherheit über
ein korrektes Ladegerät verfügen,
wenden Sie sich bitte an Ihren
YAMAHA-Händler.
_
GAU03772
Sicherung wechseln Die Hauptsicherungs- und Sicherungs-
kästen befinden sich unter der Sitzbank;
siehe dazu Seite 3-11.
Eine Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Die Zündung sowie den Schalter des
betroffenen Stromkreises ausschalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgesehenen
Amperezahl einsetzen.
GC000103
ACHTUNG:_ Niemals Sicherungen mit einer höheren
als der empfohlenen Amperezahl ver-
wenden. Eine Sicherung mit falscher Am-
perezahl kann Schäden an elektrischen
Komponenten und sogar einen Brand
verursachen. _

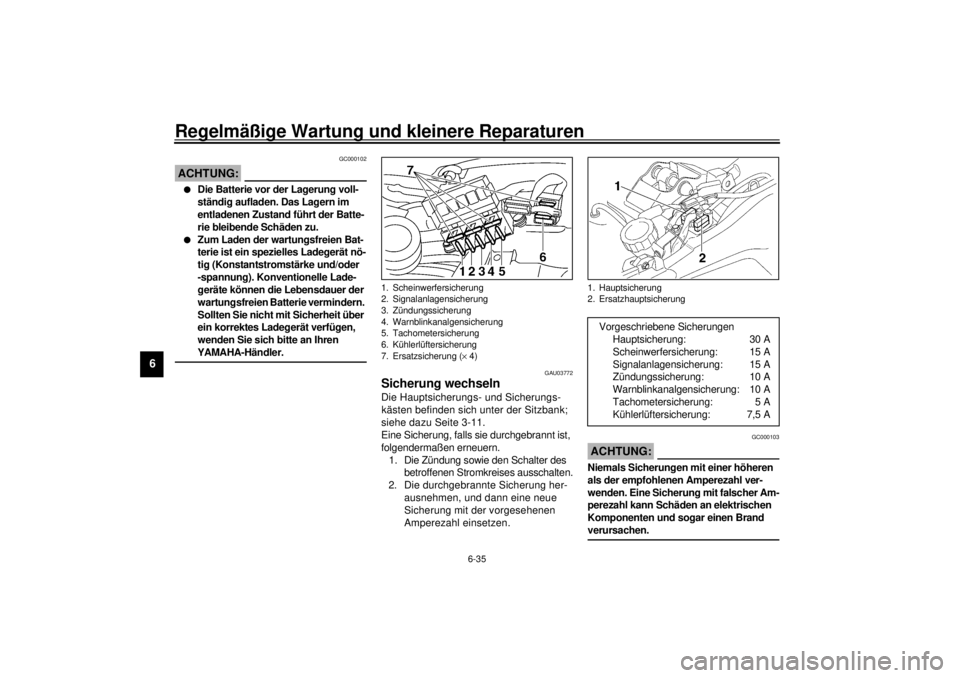

1. Scheinwerfersicherung
2. Signalanlagensicherung
3. Zündungssicherung
4. Warnblinkanalgensicherung
5. Tachometersicherung
6. Kühlerlüftersicherung
7. Ersatzsicherung (´ 4)
1. Hauptsicherung
2. Ersatzhauptsicherung
Vorgeschriebene Sicherungen
Hauptsicherung: 30 A
Scheinwerfersicherung: 15 A
Signalanlagensicherung: 15 A
Zündungssicherung: 10 A
Warnblinkanalgensicherung: 10 A
Tachometersicherung: 5 A
Kühlerlüftersicherung: 7,5 A
G_4tx.book Page 35 Thursday, October 12, 2000 6:27 PM
