YAMAHA TDM 900 2002 Manuale duso (in Italian)

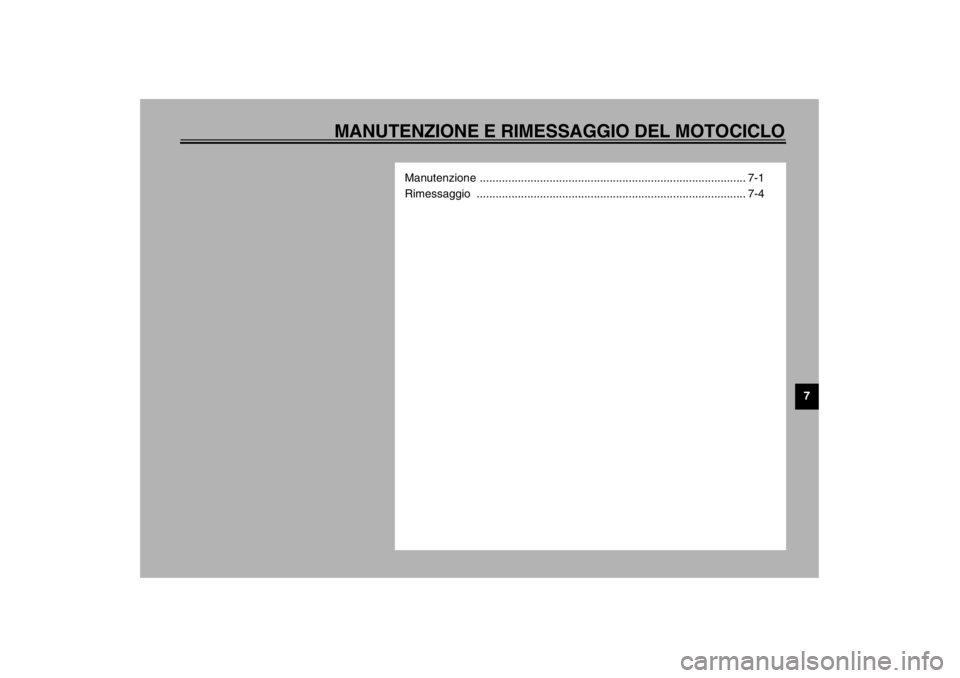

MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLO
7
Manutenzione .................................................................................... 7-1
Rimessaggio ..................................................................................... 7-4
H_5ps.book Page 1 Wednesday, December 12, 2001 3:01 PM

7-1
7
HAU04454
7-MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLOManutenzione Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta rende il
motociclo più vulnerabile. La ruggine e la
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo dello scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma compro-
metterebbe irrimediabilmente l’estetica di
una moto. Una pulizia frequente e appro-
priata, non soltanto soddisfa le condizioni di
garanzia, bensì mantiene l’estetica del mo-
tociclo, ne allunga la durata e ne ottimizza
le prestazioni.Prima di pulire il motociclo
1. Coprire le aperture della marmitta con
sacchetti di plastica dopo che il motore
si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, tutti gli accoppiatori ed i connettori
elettrici, compresi i cappucci delle can-
dele, siano ben serrati.
3. Eliminare i depositi ostinati di sporco,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai prodotti del genere sui
paraolio, sulle guarnizioni, sulle coro-
ne, sulla catena di trasmissione e sui
perni delle ruote. Sciacquare sempre
con acqua lo sporco ed il prodotto
sgrassante.Pulizia
HCA00010
ATTENZIONE:_

Evitare di usare detergenti per ruo-
te molto acidi, specialmente sulle
ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco parti-
colarmente ostinato, non lasciare il
detergente sulla superficie interes-
sata più a lungo di quanto indicato
sulle istruzioni per l’uso. Inoltre
sciacquare a fondo la superficie
con acqua, asciugarla immediata-
mente e poi applicare uno spray
protettivo anticorrosione.


Metodi di lavaggio errati possono
danneggiare i parabrezza, le care-
nature, i pannelli e altre parti in pla-
stica. Per pulire la plastica, usare
soltanto un panno o una spugna
soffici, puliti, con detergente neutro
ed acqua.
H_5ps.book Page 1 Wednesday, December 12, 2001 3:01 PM

MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLO
7-2
7


Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati a contatto di prodotti di
pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per eliminare o inibire la ruggi-
ne, liquido freni, antigelo o liquido
della batteria.


Non utilizzare macchine di lavaggio
con getti di acqua ad alta pressione
o di vapore, in quanto possono pro-
vocare infiltrazioni di acqua e dete-
rioramenti nelle seguenti zone:
tenute (di cuscinetti delle ruote e
del forcellone, forcella e freni),
componenti elettrici (accoppiatori,
connettori, strumenti, interruttori e
luci), tubi di sfiato e sfiati.


Per i motocicli muniti di parabrez-
za: Non usare detergenti forti o
spugne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
_
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco ostinato e gli inset-
ti si eliminano più facilmente coprendo la
superficie interessata con un panno bagna-
to per qualche minuto prima della pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del saleDato che il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino
al mare e su strade su cui è stato sparso del
sale procedere come segue:NOTA:_ Il sale sparso sulle strade in inverno può re-
stare fino alla primavera. _
H_5ps.book Page 2 Wednesday, December 12, 2001 3:01 PM

MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLO
7-3
7
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
HCA00012
ATTENZIONE:_ Non usare acqua calda, in quanto au-
menta l’azione corrosiva del sale. _2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate.Dopo la pulizia
1. Asciugare il motociclo con una pelle di
daino o un panno di tessuto assorben-
te.
2. Asciugare e lubrificare immediata-
mente la catena di trasmissione per
impedire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico (con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co di acciaio inox).
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
HWA00001
AVVERTENZA
_

Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi e le guarni-
zioni dei freni con un detergente
per dischi freno o con acetone e la-
vare i pneumatici con acqua calda
ed un detergente neutro.


Prima di utilizzare il motociclo, pro-
vare la sua capacità di frenata ed il
comportamento in curva.
_
H_5ps.book Page 3 Wednesday, December 12, 2001 3:01 PM

MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLO
7-4
7
HCA00013
ATTENZIONE:_

Applicare con parsimonia olio e
cera e accertarsi di togliere con un
panno il prodotto in eccesso.


Non applicare mai olio o cera sulle
parti di gomma e di plastica, bensì
trattarle con prodotti specifici.


Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la
vernice.
_NOTA:_ Consultare un concessionario Yamaha per
consigli sui prodotti da usare. _
Rimessaggio Rimessaggio a breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.
HCA00014
ATTENZIONE:_

Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo
si copre con una tela cerata quando
è ancora bagnato, si permette
all’acqua ed all’umidità di penetrare
e di provocare la formazione di rug-
gine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri di animali
(in considerazione della presenza
di ammoniaca) e gli ambienti in cui
sono immagazzinati prodotti chimi-
ci forti.
_
Rimessaggio a lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Manutenzione” del presente capitolo.
2. Riempire il serbatoio del carburante
ed aggiungere uno stabilizzatore del
carburante (se disponibile) per preve-
nire l’arrugginimento del serbatoio ed
il deterioramento del carburante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
H_5ps.book Page 4 Wednesday, December 12, 2001 3:01 PM

MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLO
7-5
7
a. Togliere i cappucci delle candele e
le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle can-
dele.
c. Installare i cappucci sulle candele
e poi mettere le candele sulla testa
del cilindro in modo che gli elettro-
di siano a massa (questo limiterà
la formazione di scintille durante la
prossima fase).
d. Mettere in funzione diverse volte il
motore con lo starter (in questo
modo le pareti dei cilindri si ricopri-
ranno di olio).
e. Togliere i cappucci dalle candele e
poi installare le candele ed i cap-
pucci delle candele.
HWA00003
AVVERTENZA
_ Per prevenire danneggiamenti o infortu-
ni provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi della
candela mentre si fa girare il motore. _
4. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto
laterale / il cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione dei pneumatici e poi
sollevare il motociclo in modo che nes-
suna delle due ruote tocchi terra. In al-
ternativa, far girare di poco le ruote
tutti i mesi in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione dell’umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un locale ec-
cessivamente freddo o caldo (meno di
0 °C o più di 30 °C). Per ulteriori infor-
mazioni sul rimessaggio della batteria,
vedere pagina 6-33.
NOTA:_ Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo. _
H_5ps.book Page 5 Wednesday, December 12, 2001 3:01 PM

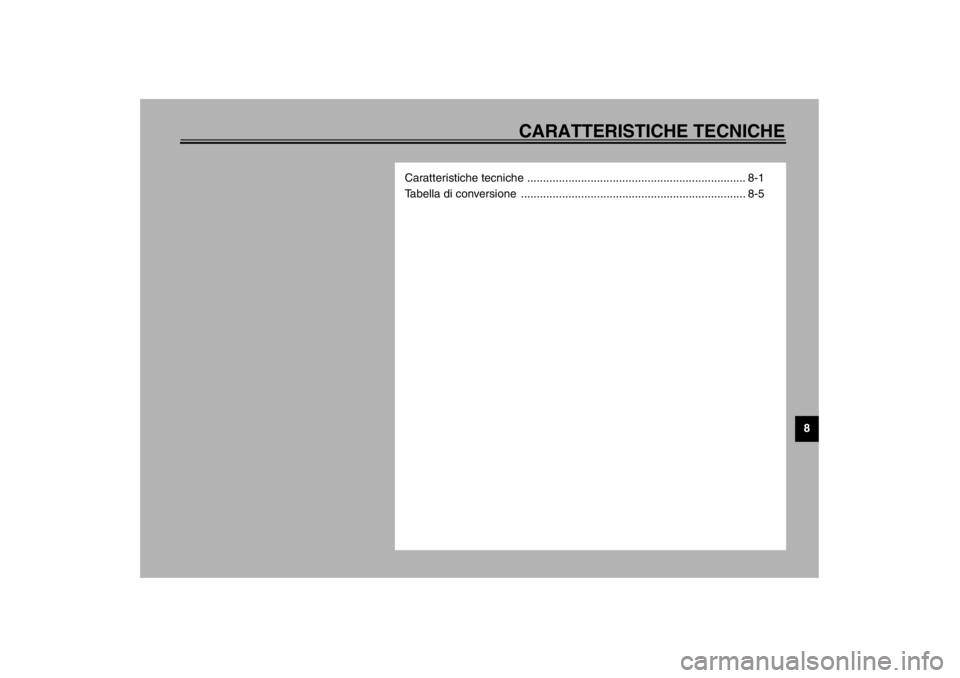

CARATTERISTICHE TECNICHE
8
Caratteristiche tecniche ..................................................................... 8-1
Tabella di conversione ....................................................................... 8-5
H_5ps.book Page 1 Wednesday, December 12, 2001 3:01 PM

8-1
8
HAU01038
8-CARATTERISTICHE TECNICHECaratteristiche tecniche CS-01I
Modello TDM900
Dimensioni
Lunghezza totale 2.180 mm
Larghezza totale 800 mm
Altezza totale 1.290 mm
Altezza alla sella 825 mm
Interasse 1.485 mm
Altezza dal suolo 160 mm
Raggio minimo di sterzata 2.900 mm
Peso netto (con olio e
serbatoio carburante pieno)
221 kg
Motore
Tipo di motore A 4 tempi raffreddato a liquido
DOHC
Disposizione dei cilindri A 2 cilindri paralleli inclinati in
avanti
Cilindrata 897 cm
3
Alesaggio × Corsa 92,0 × 67,5 mm
Rappor to di compressione 10,4:1
Sistema di avviamento Starter elettrico
Sistema di lubrificazione A carter seccoOlio motore
Tipo
Classificazione olio motore
consigliata Tipo API Service SE, SF, SG o
superiore
Quantità
Senza sostituzione
dell’elemento filtrante 3,8 L
Con sostituzione
dell’elemento filtrante 3,9 L
Quantità totale
(motore a secco) 4,7 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ATTENZIONE:Assicurarsi di usare olio motore che non contiene modifica-
tori antifrizione. Gli oli motore per automobili (spesso definiti
“ENERGY CONSERVING II”) contengono additivi antifrizione
che causano scivolamenti della frizione e/o frizione dello
starter, risultando in una minore durata dei componenti e
prestazioni motore inferiori.
H_5ps.book Page 1 Wednesday, December 12, 2001 3:01 PM

CARATTERISTICHE TECNICHE
8-2
8
Capacità del sistema di raffred-
damento (quantità totale)
1,7 L
Filtro dell’ariaElemento tipo umido
Carburante
Tipo SOLTANTO BENZINA
NORMALE SENZA PIOMBO
Capacità del serbatoio del
carburante 20 L
Riserva 3,5 L
Candela
Fabbricante/modello NGK / DPR8EA-9 o
DENSO / X24EPR-U9
Distanza 0,8–0,9 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione
primaria 1,718
Sistema di riduzione
secondaria Trasmissione a catena
Rapporto di riduzione
secondaria 2,625
Numero di dinti per la catena
di trasmissione
(anteriore/posteriore) 16/42
Tipo di trasmissione A 6 rapporti, sempre in presaSelettore cambio Azionamento con il piede sini-
stro
Rappor ti di riduzione
1ª2,750
2ª1,947
3ª1,545
4ª1,240
5ª1,040
6ª0,923
Parte ciclistica
Tipo di telaio Diamante
Angolo di incidenza 25,5°
Avancorsa 114 mm
Pneumatici
Anteriore
Tipo Senza camera d’aria
Dimensioni 120/70 ZR18 (59W)
120/70 ZR18 M/C (59W)
Fabbricante/
modello Dunlop / D220FSTJ
Metzeler / MEZ4J
H_5ps.book Page 2 Wednesday, December 12, 2001 3:01 PM

CARATTERISTICHE TECNICHE
8-3
8
Po s t e r i o r e
Tipo Senza camera d’aria
Dimensioni 160/60 ZR17 (69W)
160/60 ZR17 M/C (69W)
Fa bb r i c a n t e /
modello Dunlop / D220STJ
Metzeler / MEZ4J
Carico massimo* 203 kg
Pressione di gonfiaggio dei
pneumatici
(misurata sui pneumatici freddi)
Fino a 90 kg*
Anteriore 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Posteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–carico massimo*
Anteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
Posteriore 290 kPa (2,90 kgf/cm2, 2,90 bar)
Marcia ad alta velocità
Anteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
Posteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Peso totale del pilota, del passeggero, del carico e degli
accessoriRuote
Anteriore
Tipo Ruota in lega
Misura 18 × MT 3,50
18 M/C × MT 3,50
Po s t e r i o r e
Tipo Ruota in lega
Misura 17 × MT 5,00
17 M/C × MT 5,00
Freni
Anteriore
Tipo Freno a dopplo disco
Funzionamento Azionamento con la mano
destra
Fluido DOT 4
Po s t e r i o r e
Tipo Freno a sigbolo disco
Funzionamento Azionamento con il piede destro
Fluido DOT 4
Sospensione
Anteriore Forcella telescopica
Posteriore Forcellone (monocross)
H_5ps.book Page 3 Wednesday, December 12, 2001 3:01 PM
