YAMAHA TDM 900 2002 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-4
8
Molla/ammortizzatore
Anteriore Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio
Corsa della ruota
Anteriore 150 mm
Posteriore 133 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Magneto CA
Uscita standard 14 V, 31,5 A @ 5.000 giri/min
Batteria
Modello GT12B-4
Tensione, capac-
ità12 V, 10 Ah
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina × quantità
Faro 12 V, 55 W × 2
Luce ausiliaria 12 V, 5 W × 1
Lampada biluce fanalino/stop 12 V, 5/21 W × 2
Indicatore di direzione 12 V, 10 W × 4
Luce pannello strumenti 12 V, 2 W × 2
Spia del folle 14 V, 1,2 W × 1Spia abbagliante 14 V, 1,4 W × 1
Spia indicatore di direzione 14 V, 1,2 W × 2
Spia del livello dell’olio L.E.D
Spia problemi al motore 14 V, 1,4 W × 1
Fusibile
Fusibile principale 40 A
Fusibile del faro 15 A
Fusibile dell’impianto di segna-
lazione 7,5 A
Fusibile dell’accensione 10 A
Fusibile parcheggio 5 A
Fusibile degli indicatori di
direzione e delle luci d’emer-
genza 10 A
Fusibile ausiliario
(contachilometri totalizzatore e
orologio) 5 A
Fusibile della ventola del
radiatore 20 A
Fusibile dell’impianto elettro-
nico di iniezione del carbu-
rante 10 A
H_5ps.book Page 4 Wednesday, December 12, 2001 3:01 PM

CARATTERISTICHE TECNICHE
8-5
8
HAU03941
Tabella di conversione CS-03ITutti i dati delle specifiche citati nel presente manuale sono
espressi in UNITÀ SI e METRICHE.
Utilizzare questa tabella per convertire i dati in unità
METRICHE in unità IMPERIAL.
Esempio:
VALORE
METRICOFATTORE DI
CONVERSIONEVALORE IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabella di conversione
DAL SISTEMA METRICO AL SISTEMA IMPERIAL
Unità metricaFattore di
conversioneUnità Imperial
Coppia serraggiom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Pesokg
g× 2,205× 0,03527lb
oz
Velocitàkm/h× 0,6214 mi/h
Distanzakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacitàcc (cm
3)
cc (cm3)
L (litri)
L (litri)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Variekg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
H_5ps.book Page 5 Wednesday, December 12, 2001 3:01 PM

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
H_5ps.book Page 1 Wednesday, December 12, 2001 3:01 PM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:_ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. _
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
H_5ps.book Page 1 Wednesday, December 12, 2001 3:01 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01050
Etichetta del modello L’etichetta del modello è applicata al telaio
sotto alla sella (vedere pagina 3-11 per le
procedure di rimozione e di installazione
della sella). Riportare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.1. Etichetta del modello
H_5ps.book Page 2 Wednesday, December 12, 2001 3:01 PM

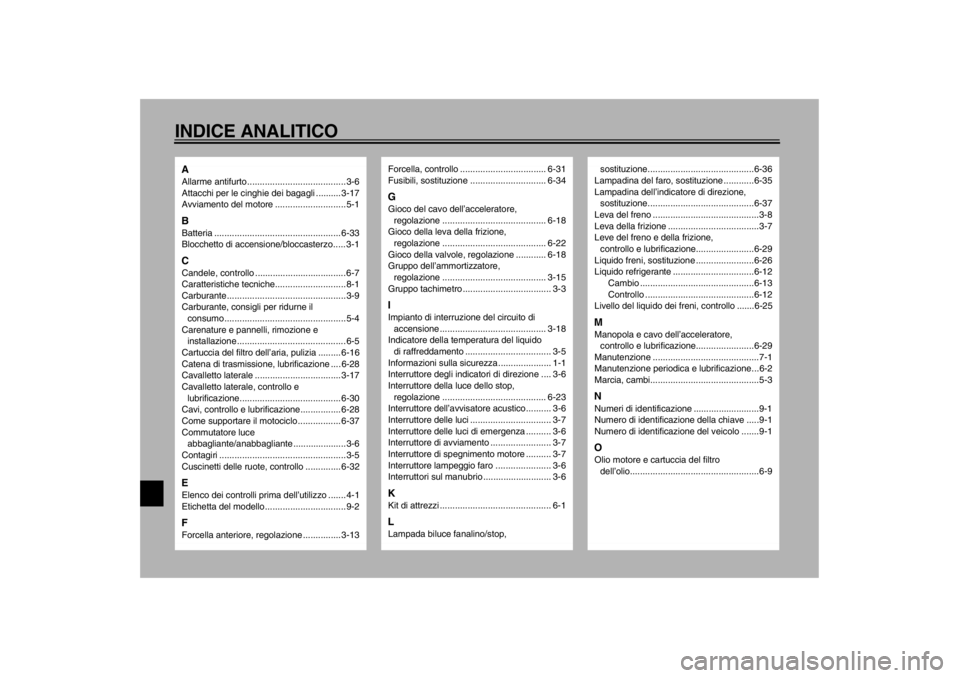

INDICE ANALITICOAAllarme antifurto .......................................3-6
Attacchi per le cinghie dei bagagli .......... 3-17
Avviamento del motore ............................5-1BBatteria .................................................. 6-33
Blocchetto di accensione/bloccasterzo..... 3-1CCandele, controllo ....................................6-7
Caratteristiche tecniche............................8-1
Carburante...............................................3-9
Carburante, consigli per ridurne il
consumo................................................5-4
Carenature e pannelli, rimozione e
installazione ........................................... 6-5
Cartuccia del filtro dell’aria, pulizia ......... 6-16
Catena di trasmissione, lubrificazione .... 6-28
Cavalletto laterale .................................. 3-17
Cavalletto laterale, controllo e
lubrificazione........................................ 6-30
Cavi, controllo e lubrificazione................ 6-28
Come supportare il motociclo ................. 6-37
Commutatore luce
abbagliante/anabbagliante .....................3-6
Contagiri ..................................................3-5
Cuscinetti delle ruote, controllo .............. 6-32EElenco dei controlli prima dell’utilizzo .......4-1
Etichetta del modello................................9-2FForcella anteriore, regolazione ............... 3-13
Forcella, controllo .................................. 6-31
Fusibili, sostituzione.............................. 6-34GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-18
Gioco della leva della frizione,
regolazione ......................................... 6-22
Gioco della valvole, regolazione ............ 6-18
Gruppo dell’ammortizzatore,
regolazione ......................................... 3-15
Gruppo tachimetro ................................... 3-3IImpianto di interruzione del circuito di
accensione .......................................... 3-18
Indicatore della temperatura del liquido
di raffreddamento .................................. 3-5
Informazioni sulla sicurezza ..................... 1-1
Interruttore degli indicatori di direzione .... 3-6
Interruttore della luce dello stop,
regolazione ......................................... 6-23
Interruttore dell’avvisatore acustico.......... 3-6
Interruttore delle luci ................................ 3-7
Interruttore delle luci di emergenza .......... 3-6
Interruttore di avviamento ........................ 3-7
Interruttore di spegnimento motore .......... 3-7
Interruttore lampeggio faro ...................... 3-6
Interruttori sul manubrio ........................... 3-6KKit di attrezzi ............................................ 6-1LLampada biluce fanalino/stop,
sostituzione..........................................6-36
Lampadina del faro, sostituzione ............6-35
Lampadina dell’indicatore di direzione,
sostituzione..........................................6-37
Leva del freno ..........................................3-8
Leva della frizione ....................................3-7
Leve del freno e della frizione,
controllo e lubrificazione.......................6-29
Liquido freni, sostituzione .......................6-26
Liquido refrigerante ................................6-12
Cambio .............................................6-13
Controllo ...........................................6-12
Livello del liquido dei freni, controllo ....... 6-25MManopola e cavo dell’acceleratore,
controllo e lubrificazione.......................6-29
Manutenzione ..........................................7-1
Manutenzione periodica e lubrificazione...6-2
Marcia, cambi...........................................5-3NNumeri di identificazione ..........................9-1
Numero di identificazione della chiave .....9-1
Numero di identificazione del veicolo .......9-1OOlio motore e cartuccia del filtro
dell’olio...................................................6-9
H_5ps.book Page 1 Wednesday, December 12, 2001 3:01 PM

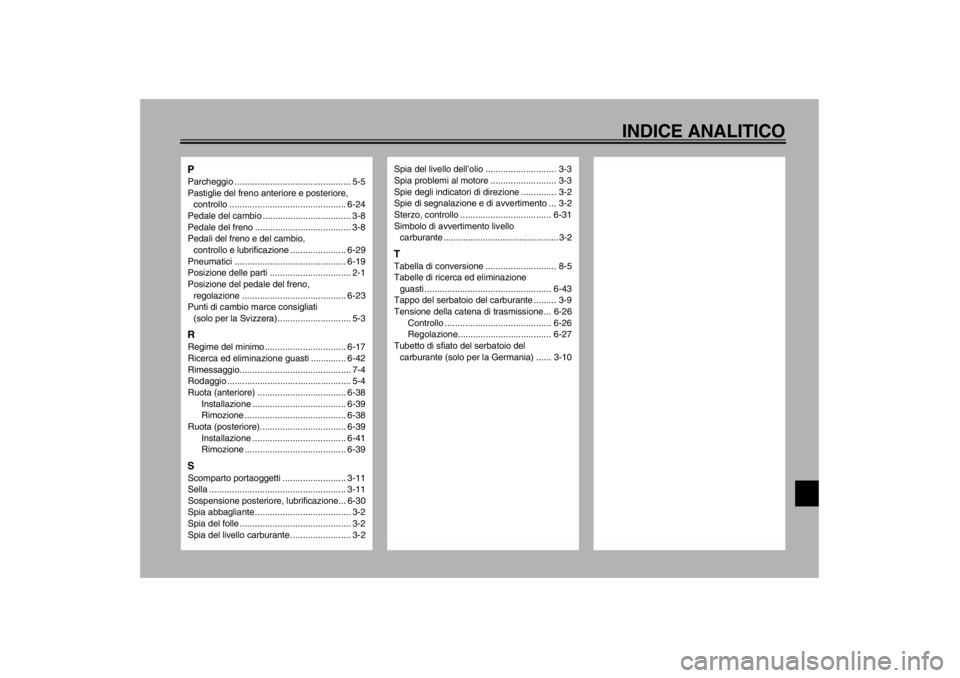

INDICE ANALITICO
PParcheggio .............................................. 5-5
Pastiglie del freno anteriore e posteriore,
controllo .............................................. 6-24
Pedale del cambio ................................... 3-8
Pedale del freno ...................................... 3-8
Pedali del freno e del cambio,
controllo e lubrificazione ...................... 6-29
Pneumatici ............................................ 6-19
Posizione delle parti ................................ 2-1
Posizione del pedale del freno,
regolazione ......................................... 6-23
Punti di cambio marce consigliati
(solo per la Svizzera)............................. 5-3RRegime del minimo ................................ 6-17
Ricerca ed eliminazione guasti .............. 6-42
Rimessaggio............................................ 7-4
Rodaggio ................................................. 5-4
Ruota (anteriore) ................................... 6-38
Installazione ..................................... 6-39
Rimozione ........................................ 6-38
Ruota (posteriore).................................. 6-39
Installazione ..................................... 6-41
Rimozione ........................................ 6-39SScomparto portaoggetti ......................... 3-11
Sella ...................................................... 3-11
Sospensione posteriore, lubrificazione... 6-30
Spia abbagliante ...................................... 3-2
Spia del folle ............................................ 3-2
Spia del livello carburante........................ 3-2
Spia del livello dell’olio ............................ 3-3
Spia problemi al motore .......................... 3-3
Spie degli indicatori di direzione .............. 3-2
Spie di segnalazione e di avvertimento ... 3-2
Sterzo, controllo .................................... 6-31
Simbolo di avvertimento livello
carburante ............................................... 3-2TTabella di conversione ............................ 8-5
Tabelle di ricerca ed eliminazione
guasti .................................................. 6-43
Tappo del serbatoio del carburante ......... 3-9
Tensione della catena di trasmissione... 6-26
Controllo .......................................... 6-26
Regolazione..................................... 6-27
Tubetto di sfiato del serbatoio del
carburante (solo per la Germania) ...... 3-10
H_5ps.book Page 2 Wednesday, December 12, 2001 3:01 PM

E_5GK_Consumer.fm Page 11 Wednesday, June 13, 2001 1:03 PM

E_5GK_Consumer.fm Page 11 Wednesday, June 13, 2001 1:03 PM

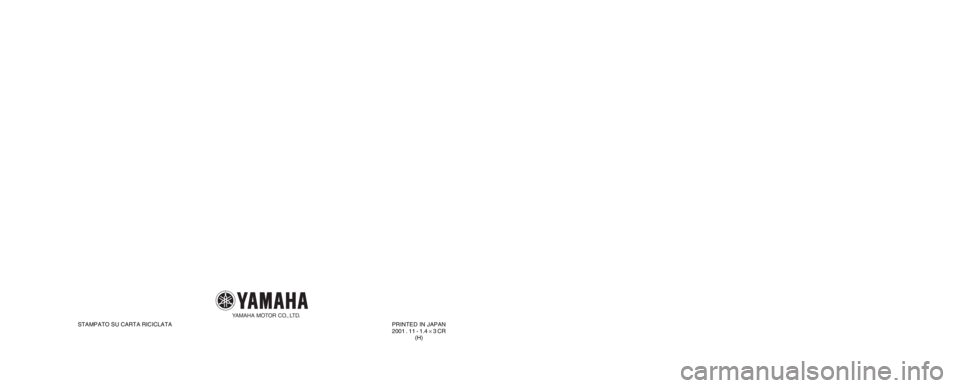

PRINTED IN JAPAN
2001 . 11 - 1.4 × 3 CR
(H) STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
5PS-28199-H0
USO E MANUTENZIONE
TDM900
