CARACTÉRISTIQUES
8-4
8
Partie électrique
Système d’allumage Boîtier d’allumageélectronique
(T.C.I.)
Système de charge
type Alternateur avec rotor à aimantation
permanente
puissance standard 14 V, 31,5 A à
5.000 tr/mn
Batterie
modèle GT12B-4
voltage, capacité12 V, 10 Ah
Type de phareAmpoule à quartz (halogène)
Voltage et wattage d’ampoule ×
quantité
Phare 12 V, 55 W × 2
Veilleuse 12 V, 5 W × 1
Feu arrière/stop 12 V, 5/21 W × 2
Clignotant 12 V, 10 W × 4
Éclairage des instruments 12 V, 2 W × 2
Témoin de point mort 14 V, 1,2 W × 1
Témoin de feu de route 14 V, 1,4 W × 1
Témoin des clignotants 14 V, 1,2 W × 2
Témoin d’avertissement du
niveau d’huile DEL
Témoin d’avertissement de panne
moteur 14 V, 1,4 W × 1Fusibles
Fusible principal 40 A
Fusible de phare 15 A
Fusible du système de
signalisation 7,5 A
Fusible d’allumage 10 A
Fusible des feux de stationnement 5 A
Fusible des clignotants et des
feux de détresse 10 A
Fusible du compteur kilométrique
et de la montre 5 A
Fusible du ventilateur de radiateur 20 A
Fusible du système d’injection
électronique de carburant 10 A
F_5ps.book Page 4 Wednesday, December 12, 2001 9:27 AM

CARACTÉRISTIQUES
8-5
8
FAU03941
Tableau de conversion CS-03FToutes les données techniques figurant dans ce manuel sont ex-
primées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données métri-
ques en données impériales.
Exemple :
MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 in
Tableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litre)
l (litre)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°F
F_5ps.book Page 5 Wednesday, December 12, 2001 9:27 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9
Numéros d’identification ............................................................................... 9-1
Numéro d’identification de la clé .................................................................. 9-1
Numéro d’identification du véhicule ............................................................. 9-1
Étiquette des codes du modèle ...................................................................... 9-2
F_5ps.book Page 1 Wednesday, December 12, 2001 9:27 AM

9-1
9
FAU01039
9-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identification Inscrire le numéro d’identification de la clé, le
numéro d’identification du véhicule et les codes
figurant sur l’étiquette du modèle aux emplace-
ments prévus, pour référence lors de la com-
mande de pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ :CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE :CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :CA-01FFAU01041
Numéro d’identification de la clé Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce numéro à
l’endroit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU01043
Numéro d’identification du véhicule Le numéro d’identification du véhicule est poin-
çonné sur le tube de direction. Inscrire ce nu-
méro à l’endroit prévu.N.B.:_ Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est requis
lors de son immatriculation. _
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
F_5ps.book Page 1 Wednesday, December 12, 2001 9:27 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01050
Étiquette des codes du modèle L’étiquette des codes du modèle est collée sur le
cadre, sous la selle. (Voir les explications relati-
ves à la dépose et à la mise en place de la selle à
la page 3-11.) Inscrire les renseignements repris
sur cette étiquette dans l’espace prévu à cet ef-
fet. Ces renseignements seront nécessaires lors
de la commande de pièces de rechange auprès
d’un concessionnaire Yamaha. 1.Étiquette des codes du modèle
F_5ps.book Page 2 Wednesday, December 12, 2001 9:27 AM

INDEXAAlarme antivol .................................................. 3-6
Amortisseur, réglage....................................... 3-15
Ampoule de clignotant, remplacement .......... 6-37
Ampoule de feu arrière/stop,
remplacement ............................................... 6-36
Ampoule de phare, remplacement.................. 6-35
Appel de phare, contacteur ............................... 3-6
Avertisseur, contacteur ..................................... 3-6BBagages, supports de sangle de fixation ........ 3-17
Batterie ............................................................ 6-33
Béquille latérale .............................................. 3-17
Béquille latérale, contrôle et lubrification ...... 6-30
Bloc du compte-tours ....................................... 3-5
Bougies, contrôle .............................................. 6-7CCâble des gaz, réglage du jeu ......................... 6-18
Câbles, contrôle et lubrification ..................... 6-28
Caches et carénages, dépose et repose ............. 6-5
Calage de la moto ........................................... 6-37
Caractéristiques................................................. 8-1
Carburant .......................................................... 3-9
Carburant, économies ....................................... 5-4
Carburant, témoin du niveau ............................ 3-2
Chaîne de transmission ................................... 6-26
Chaîne de transmission, lubrification ............. 6-28
Changement de vitesse (Suisse uniquement) ... 5-3
Clé de contact, numéro d’identification ........... 9-1
Clignotants, contacteur ..................................... 3-6
Clignotants, témoins ......................................... 3-2
Codes du modèle .............................................. 9-2
Combinés de contacteurs ................................. 3-6
Compartiment de rangement .......................... 3-11
Compteur de vitesse ......................................... 3-3
Contacteur à clé/antivol.................................... 3-1
Contrôles avant utilisation................................ 4-1
Conversion des unités ...................................... 8-5
Coupe-circuit d’allumage, système................ 3-18
Coupe-circuit du moteur .................................. 3-7DDémarrage du moteur....................................... 5-1
Démarreur, contacteur ...................................... 3-7
Dépannages .................................................... 6-42
Description ....................................................... 2-1
Direction, contrôle .......................................... 6-31EÉclairage, contacteur ........................................ 3-7
Embrayage, levier............................................. 3-7
Embrayage, réglage de la garde du levier ...... 6-22
Entretiens et graissages périodiques ................ 6-2FFeu de route, témoin ......................................... 3-2
Feu stop, réglage du contacteur...................... 6-23
Feux de détresse, contacteur ............................ 3-6
Filtre à air, nettoyage de l’élément................. 6-16
Fourche, contrôle ............................................ 6-31
Fourche, réglage ............................................. 3-13
Frein, levier....................................................... 3-8
Frein, pédale ..................................................... 3-8
Frein, réglage de position de la pédale........... 6-23
Fusibles, remplacement .................................. 6-34
HHuile moteur et élément du filtre ...................... 6-9
Changement .............................................. 6-13
Huile moteur, témoin du niveau ....................... 3-3IInverseur feu de route/feu de croisement ......... 3-6JJauge de température du liquide de
refroidissement ............................................... 3-5LLeviers de frein et d’embrayage, contrôle et
lubrification .................................................. 6-29
Liquide de frein, changement ......................... 6-26
Liquide de frein, contrôle du niveau............... 6-25
Liquide de refroidissement ............................. 6-12NNuméros d’identification .................................. 9-1PPanne du moteur, témoin .................................. 3-3
Pannes, diagnostics ......................................... 6-43
Pédale de frein et sélecteur,
contrôle et lubrification ................................ 6-29
Plaquettes de frein, contrôle............................ 6-24
Pneus ............................................................... 6-19
Poignée et câble des gaz, contrôle
et lubrification............................................... 6-29
Point mort, témoin ............................................ 3-2
F_5ps.book Page 1 Wednesday, December 12, 2001 9:27 AM

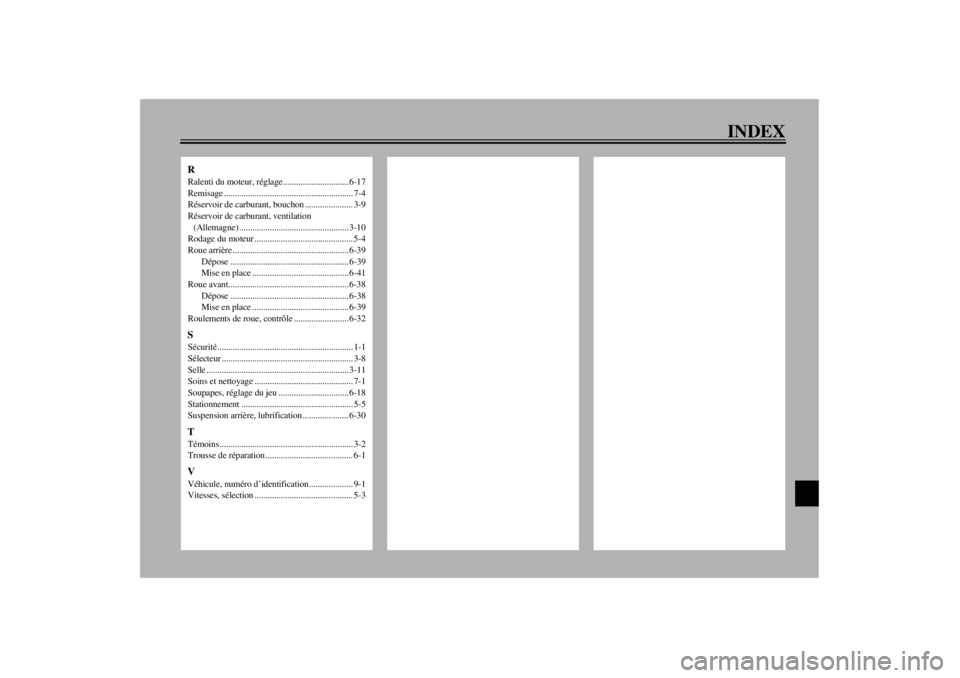

INDEX
RRalenti du moteur, réglage.............................. 6-17
Remisage ........................................................... 7-4
Réservoir de carburant, bouchon ...................... 3-9
Réservoir de carburant, ventilation
(Allemagne) .................................................. 3-10
Rodage du moteur ............................................. 5-4
Roue arrière ..................................................... 6-39
Dépose ...................................................... 6-39
Mise en place ............................................ 6-41
Roue avant....................................................... 6-38
Dépose ...................................................... 6-38
Mise en place ............................................ 6-39
Roulements de roue, contrôle ......................... 6-32SSécurité.............................................................. 1-1
Sélecteur ............................................................ 3-8
Selle ................................................................. 3-11
Soins et nettoyage ............................................. 7-1
Soupapes, réglage du jeu ................................ 6-18
Stationnement ................................................... 5-5
Suspension arrière, lubrification ..................... 6-30TTémoins............................................................. 3-2
Trousse de réparation ........................................ 6-1VVéhicule, numéro d’identification .................... 9-1
Vitesses, sélection ............................................. 5-3
F_5ps.book Page 2 Wednesday, December 12, 2001 9:27 AM
