YAMAHA TDM 900 2005 Manual de utilização (in Portuguese)

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1

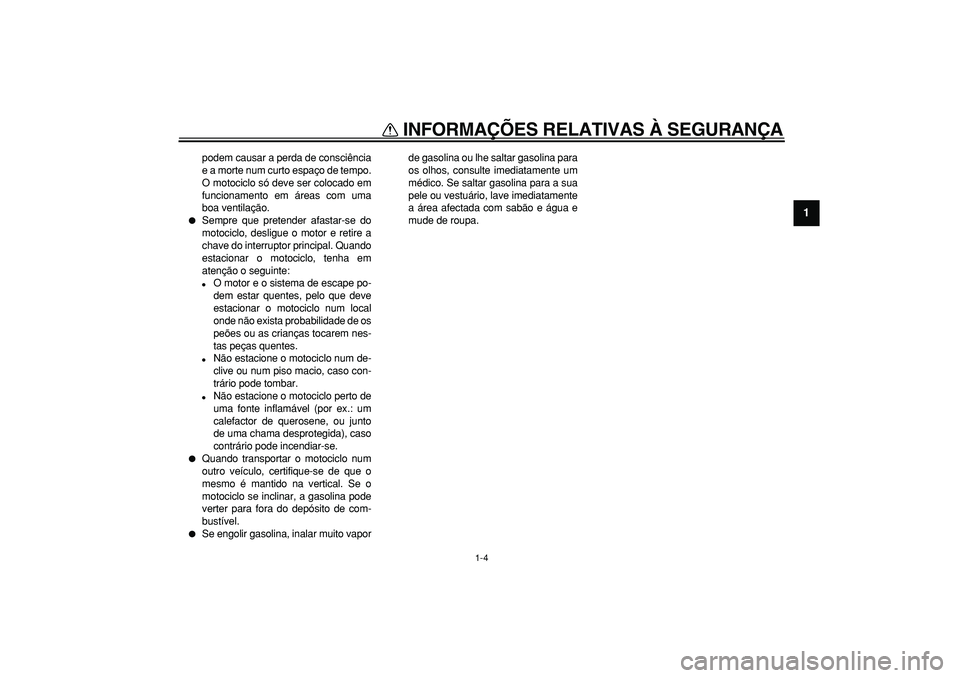

podem causar a perda de consciência
e a morte num curto espaço de tempo.
O motociclo só deve ser colocado em
funcionamento em áreas com uma
boa ventilação.

Sempre que pretender afastar-se do
motociclo, desligue o motor e retire a
chave do interruptor principal. Quando
estacionar o motociclo, tenha em
atenção o seguinte:

O motor e o sistema de escape po-
dem estar quentes, pelo que deve
estacionar o motociclo num local
onde não exista probabilidade de os
peões ou as crianças tocarem nes-
tas peças quentes.

Não estacione o motociclo num de-
clive ou num piso macio, caso con-
trário pode tombar.

Não estacione o motociclo perto de
uma fonte inflamável (por ex.: um
calefactor de querosene, ou junto
de uma chama desprotegida), caso
contrário pode incendiar-se.

Quando transportar o motociclo num
outro veículo, certifique-se de que o
mesmo é mantido na vertical. Se o
motociclo se inclinar, a gasolina pode
verter para fora do depósito de com-
bustível.

Se engolir gasolina, inalar muito vaporde gasolina ou lhe saltar gasolina para
os olhos, consulte imediatamente um
médico. Se saltar gasolina para a sua
pele ou vestuário, lave imediatamente
a área afectada com sabão e água e
mude de roupa.

2-1
1
2
3
4
5
6
7
8
9

DESCRIÇÃO
PAU10410

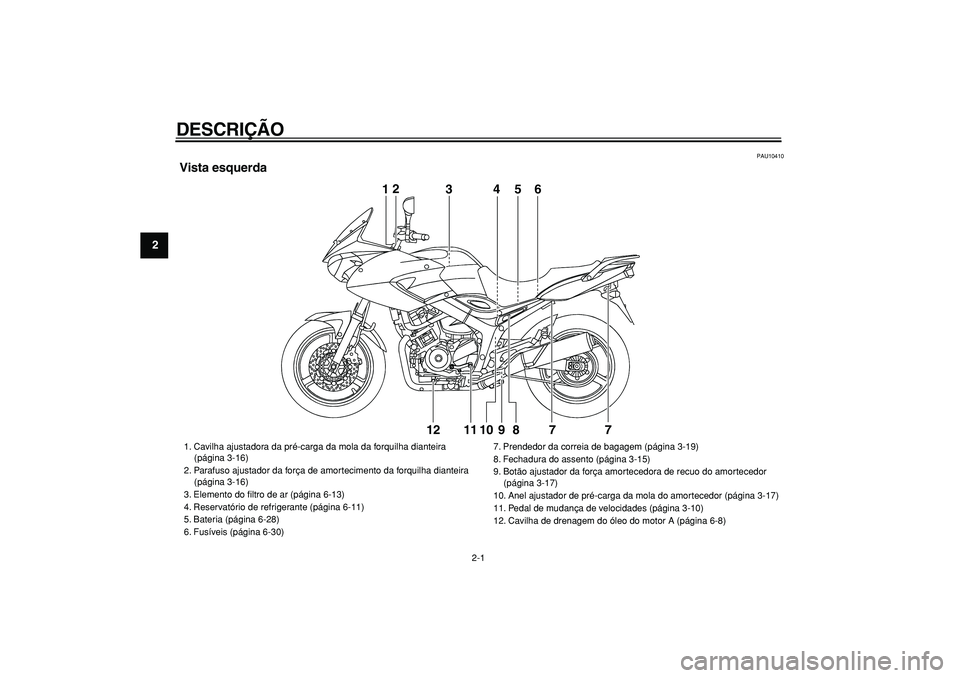

Vista esquerda
12
3456
7 7 8 9 10 11 1212
3456

1. Cavilha ajustadora da pré-carga da mola da forquilha dianteira
(página 3-16)
2. Parafuso ajustador da força de amortecimento da forquilha dianteira
(página 3-16)
3. Elemento do filtro de ar (página 6-13)
4. Reservatório de refrigerante (página 6-11)
5. Bateria (página 6-28)
6. Fusíveis (página 6-30)7. Prendedor da correia de bagagem (página 3-19)
8. Fechadura do assento (página 3-15)
9. Botão ajustador da força amortecedora de recuo do amortecedor
(página 3-17)
10. Anel ajustador de pré-carga da mola do amortecedor (página 3-17)
11. Pedal de mudança de velocidades (página 3-10)
12. Cavilha de drenagem do óleo do motor A (página 6-8)

DESCRIÇÃO
2-2
2
3
4
5
6
7
8
9

PAU10420
Vista direita
1
56
7
8 9 10 11 12
23 4

1. Barra de manobra
2. Jogo de ferramentas do proprietário (página 6-1)
3. Compartimento de armazenagem (página 3-15)
4. Botão ajustador da força amortecedora de compressão do
amortecedor (página 3-17)
5. Parafuso ajustador do ralenti (página 6-15)
6. Reservatório de líquido do travão dianteiro (página 6-21)
7. Tampa do radiador (página 6-11)8. Tampa de enchimento de óleo do motor (página 6-8)
9. Elemento do filtro de óleo do motor (página 6-8)
10. Cavilha de drenagem do óleo do motor B (página 6-8)
11. Pedal do travão (página 3-11)
12. Reservatório de líquido do travão traseiro (página 6-21)

DESCRIÇÃO
2-3
1
2
3
4
5
6
7
8
9

PAU10430

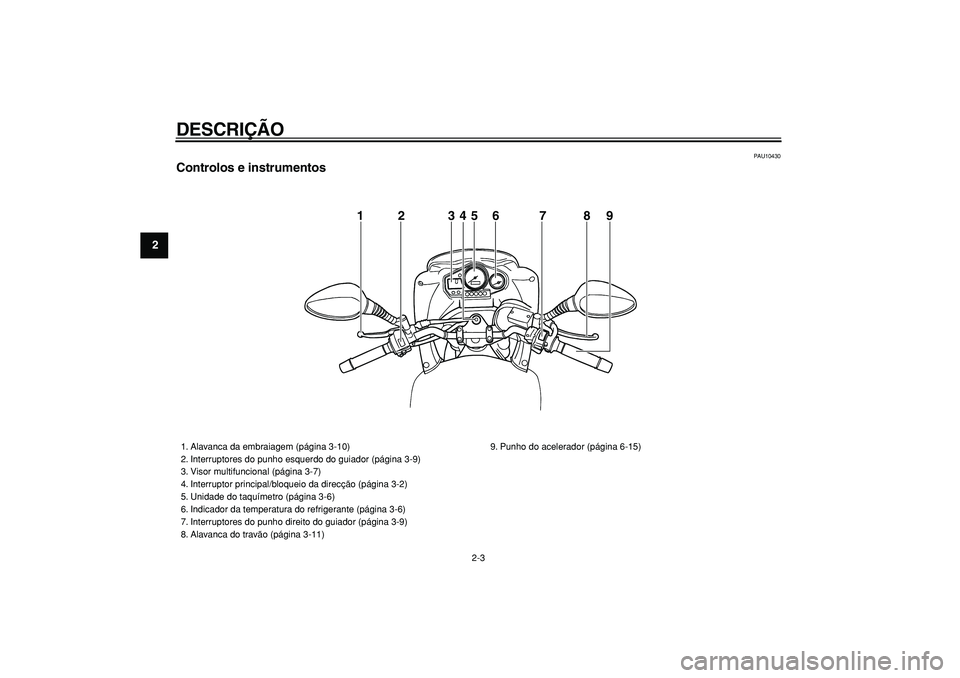

Controlos e instrumentos
1 2 345 6 7 8 9

1. Alavanca da embraiagem (página 3-10)
2. Interruptores do punho esquerdo do guiador (página 3-9)
3. Visor multifuncional (página 3-7)
4. Interruptor principal/bloqueio da direcção (página 3-2)
5. Unidade do taquímetro (página 3-6)
6. Indicador da temperatura do refrigerante (página 3-6)
7. Interruptores do punho direito do guiador (página 3-9)
8. Alavanca do travão (página 3-11)9. Punho do acelerador (página 6-15)

3-1
2
34
5
6
7
8
9

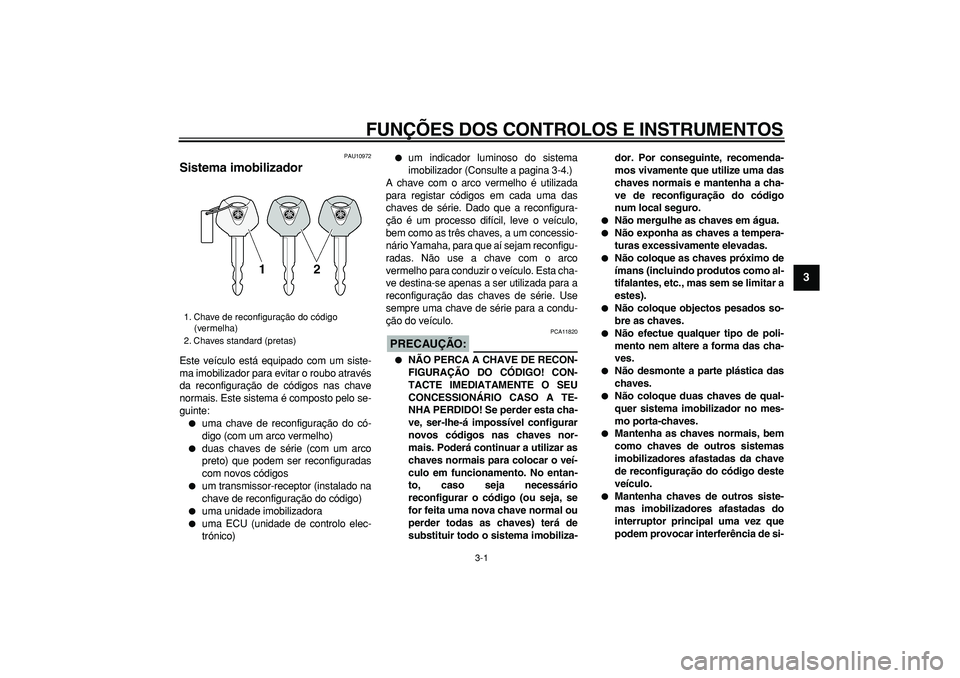

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
PAU10972
Sistema imobilizador
Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:

uma chave de reconfiguração do có-
digo (com um arco vermelho)

duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos

um transmissor-receptor (instalado na
chave de reconfiguração do código)

uma unidade imobilizadora

uma ECU (unidade de controlo elec-
trónico)

um indicador luminoso do sistema
imobilizador (Consulte a pagina 3-4.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO:

PCA11820

NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! CON-
TACTE IMEDIATAMENTE O SEU
CONCESSIONÁRIO CASO A TE-
NHA PERDIDO! Se perder esta cha-
ve, ser-lhe-á impossível configurar
novos códigos nas chaves nor-
mais. Poderá continuar a utilizar as
chaves normais para colocar o veí-
culo em funcionamento. No entan-
to, caso seja necessário
reconfigurar o código (ou seja, se
for feita uma nova chave normal ou
perder todas as chaves) terá de
substituir todo o sistema imobiliza-dor. Por conseguinte, recomenda-
mos vivamente que utilize uma das
chaves normais e mantenha a cha-
ve de reconfiguração do código
num local seguro.

Não mergulhe as chaves em água.

Não exponha as chaves a tempera-
turas excessivamente elevadas.

Não coloque as chaves próximo de
ímans (incluindo produtos como al-
tifalantes, etc., mas sem se limitar a
estes).

Não coloque objectos pesados so-
bre as chaves.

Não efectue qualquer tipo de poli-
mento nem altere a forma das cha-
ves.

Não desmonte a parte plástica das
chaves.

Não coloque duas chaves de qual-
quer sistema imobilizador no mes-
mo porta-chaves.

Mantenha as chaves normais, bem
como chaves de outros sistemas
imobilizadores afastadas da chave
de reconfiguração do código deste
veículo.

Mantenha chaves de outros siste-
mas imobilizadores afastadas do
interruptor principal uma vez que
podem provocar interferência de si-
1. Chave de reconfiguração do código
(vermelha)
2. Chaves standard (pretas)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
1
2
3
4
5
6
7
8
9

nais.
PAU10471

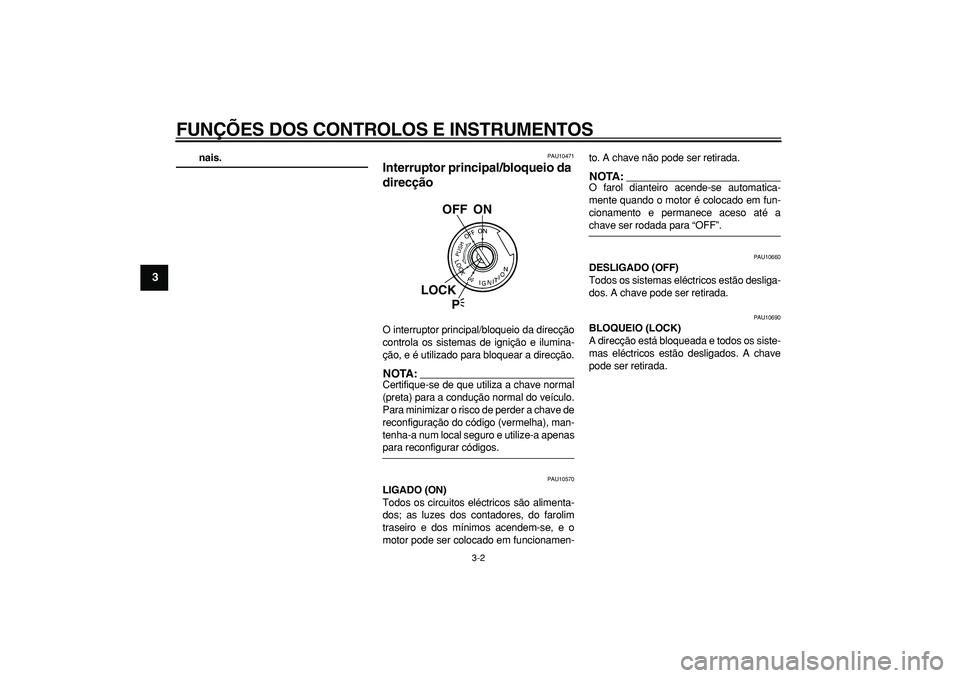

Interruptor principal/bloqueio da
direcção
O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.
NOTA:

Certifique-se de que utiliza a chave normal
(preta) para a condução normal do veículo.
Para minimizar o risco de perder a chave de
reconfiguração do código (vermelha), man-
tenha-a num local seguro e utilize-a apenas
para reconfigurar códigos.
PAU10570
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, do farolim
traseiro e dos mínimos acendem-se, e o
motor pode ser colocado em funcionamen-to. A chave não pode ser retirada.
NOTA:

O farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”.
PAU10660
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
PAU10690
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
OFF ON
LOCK
P

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
2
34
5
6
7
8
9

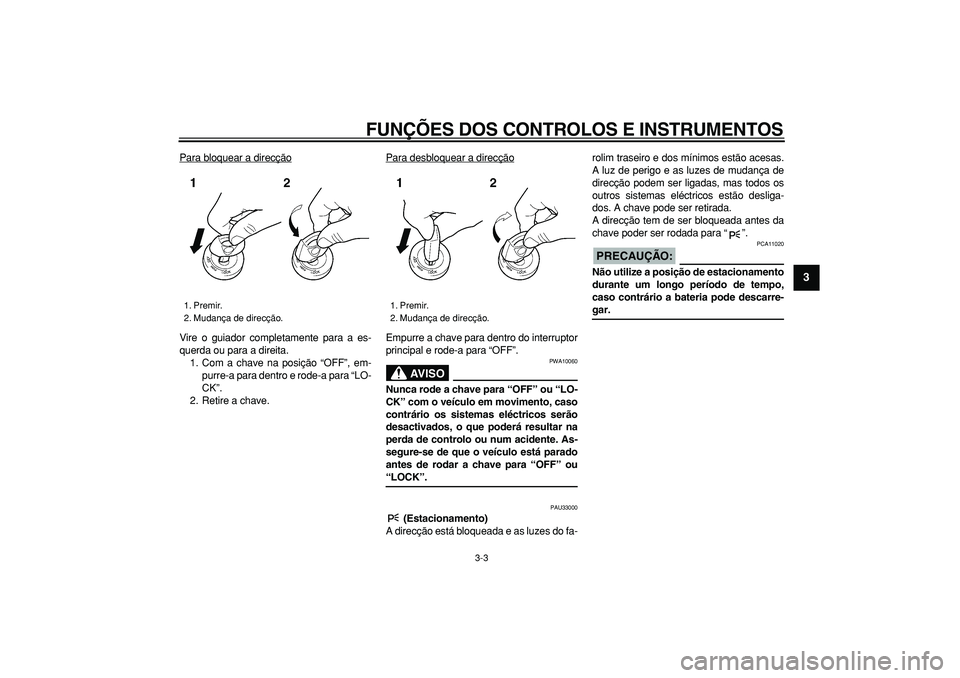

Para bloquear a direcção
Vire o guiador completamente para a es-
querda ou para a direita.
1. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para “LO-
CK”.
2. Retire a chave.Para desbloquear a direcção
Empurre a chave para dentro do interruptor
principal e rode-a para “OFF”.
AVISO

PWA10060
Nunca rode a chave para “OFF” ou “LO-
CK” com o veículo em movimento, caso
contrário os sistemas eléctricos serão
desactivados, o que poderá resultar na
perda de controlo ou num acidente. As-
segure-se de que o veículo está parado
antes de rodar a chave para “OFF” ou
“LOCK”.
PAU33000
(Estacionamento)
A direcção está bloqueada e as luzes do fa-rolim traseiro e dos mínimos estão acesas.
A luz de perigo e as luzes de mudança de
direcção podem ser ligadas, mas todos os
outros sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser rodada para “ ”.
PRECAUÇÃO:

PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar.
1. Premir.
2. Mudança de direcção.
1. Premir.
2. Mudança de direcção.

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
1
2
3
4
5
6
7
8
9

PAU11002

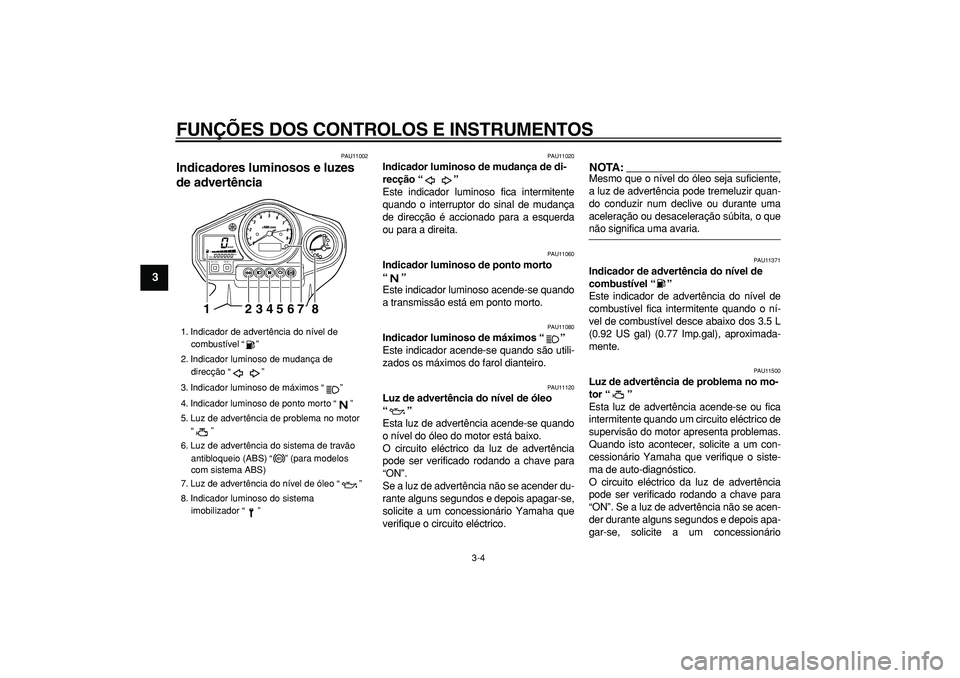

Indicadores luminosos e luzes
de advertência
PAU11020
Indicador luminoso de mudança de di-
recção “”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU11060
Indicador luminoso de ponto morto
“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11120
Luz de advertência do nível de óleo
“”
Esta luz de advertência acende-se quando
o nível do óleo do motor está baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”.
Se a luz de advertência não se acender du-
rante alguns segundos e depois apagar-se,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
NOTA:

Mesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria.
PAU11371
Indicador de advertência do nível de
combustível “”
Este indicador de advertência do nível de
combustível fica intermitente quando o ní-
vel de combustível desce abaixo dos 3.5 L
(0.92 US gal) (0.77 Imp.gal), aproximada-
mente.
PAU11500
Luz de advertência de problema no mo-
tor “”
Esta luz de advertência acende-se ou fica
intermitente quando um circuito eléctrico de
supervisão do motor apresenta problemas.
Quando isto acontecer, solicite a um con-
cessionário Yamaha que verifique o siste-
ma de auto-diagnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
1. Indicador de advertência do nível de
combustível “ ”
2. Indicador luminoso de mudança de
direcção “ ”
3. Indicador luminoso de máximos “ ”
4. Indicador luminoso de ponto morto “ ”
5. Luz de advertência de problema no motor
“ ”
6. Luz de advertência do sistema de travão
antibloqueio (ABS) “ ” (para modelos
com sistema ABS)
7. Luz de advertência do nível de óleo “ ”
8. Indicador luminoso do sistema
imobilizador “ ”
12345678
ABS

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
2
34
5
6
7
8
9

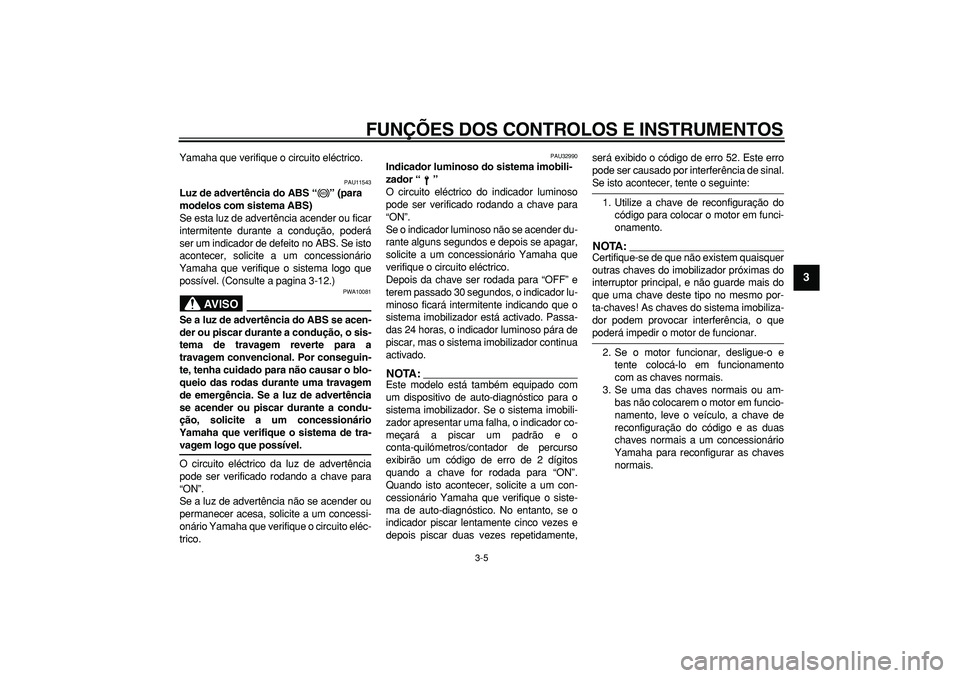

Yamaha que verifique o circuito eléctrico.
PAU11543
Luz de advertência do ABS “” (para
modelos com sistema ABS)
Se esta luz de advertência acender ou ficar
intermitente durante a condução, poderá
ser um indicador de defeito no ABS. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte a pagina 3-12.)
AVISO

PWA10081
Se a luz de advertência do ABS se acen-
der ou piscar durante a condução, o sis-
tema de travagem reverte para a
travagem convencional. Por conseguin-
te, tenha cuidado para não causar o blo-
queio das rodas durante uma travagem
de emergência. Se a luz de advertência
se acender ou piscar durante a condu-
ção, solicite a um concessionário
Yamaha que verifique o sistema de tra-
vagem logo que possível.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”.
Se a luz de advertência não se acender ou
permanecer acesa, solicite a um concessi-
onário Yamaha que verifique o circuito eléc-
trico.
PAU32990
Indicador luminoso do sistema imobili-
zador “”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.
Se o indicador luminoso não se acender du-
rante alguns segundos e depois se apagar,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
Depois da chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
NOTA:

Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. Se o sistema imobili-
zador apresentar uma falha, o indicador co-
meçará a piscar um padrão e o
conta-quilómetros/contador de percurso
exibirão um código de erro de 2 dígitos
quando a chave for rodada para “ON”.
Quando isto acontecer, solicite a um con-
cessionário Yamaha que verifique o siste-
ma de auto-diagnóstico. No entanto, se o
indicador piscar lentamente cinco vezes e
depois piscar duas vezes repetidamente,será exibido o código de erro 52. Este erro
pode ser causado por interferência de sinal.
Se isto acontecer, tente o seguinte:
1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.
NOTA:

Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo por-
ta-chaves! As chaves do sistema imobiliza-
dor podem provocar interferência, o que
poderá impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e
tente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
ABS

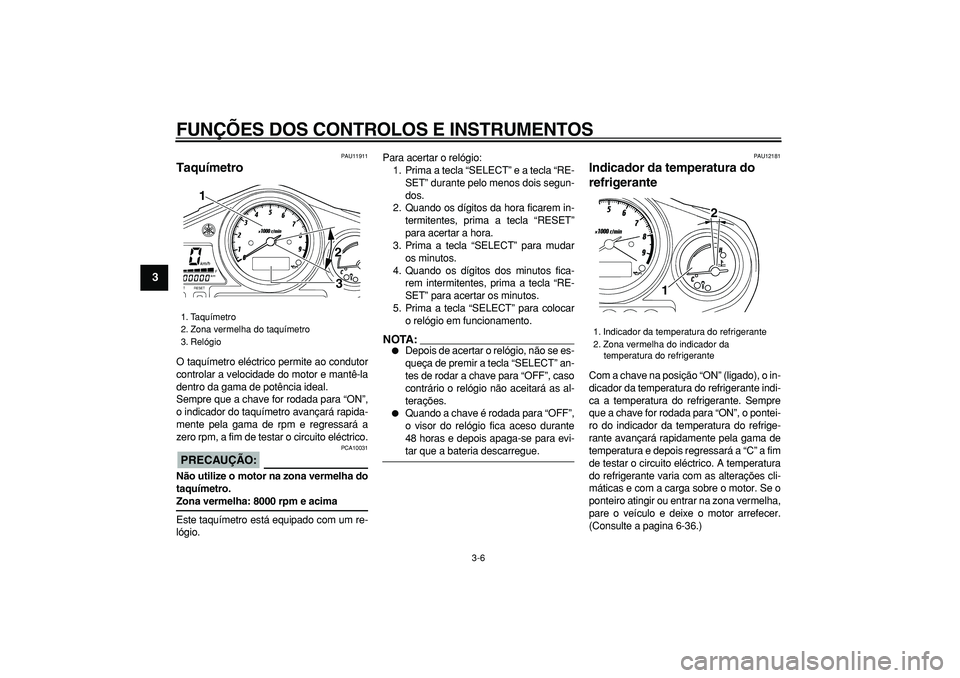

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
1
2
3
4
5
6
7
8
9

PAU11911
Taquímetro
O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.
PRECAUÇÃO:

PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 8000 rpm e acima
Este taquímetro está equipado com um re-
lógio.Para acertar o relógio:
1. Prima a tecla “SELECT” e a tecla “RE-
SET” durante pelo menos dois segun-
dos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.
3. Prima a tecla “SELECT” para mudar
os minutos.
4. Quando os dígitos dos minutos fica-
rem intermitentes, prima a tecla “RE-
SET” para acertar os minutos.
5. Prima a tecla “SELECT” para colocar
o relógio em funcionamento.
NOTA:


Depois de acertar o relógio, não se es-
queça de premir a tecla “SELECT” an-
tes de rodar a chave para “OFF”, caso
contrário o relógio não aceitará as al-
terações.

Quando a chave é rodada para “OFF”,
o visor do relógio fica aceso durante
48 horas e depois apaga-se para evi-
tar que a bateria descarregue.
PAU12181
Indicador da temperatura do
refrigerante
Com a chave na posição “ON” (ligado), o in-
dicador da temperatura do refrigerante indi-
ca a temperatura do refrigerante. Sempre
que a chave for rodada para “ON”, o pontei-
ro do indicador da temperatura do refrige-
rante avançará rapidamente pela gama de
temperatura e depois regressará a “C” a fim
de testar o circuito eléctrico. A temperatura
do refrigerante varia com as alterações cli-
máticas e com a carga sobre o motor. Se o
ponteiro atingir ou entrar na zona vermelha,
pare o veículo e deixe o motor arrefecer.
(Consulte a pagina 6-36.)
1. Taquímetro
2. Zona vermelha do taquímetro
3. Relógio
2
3
1

1. Indicador da temperatura do refrigerante
2. Zona vermelha do indicador da
temperatura do refrigerante
12
