PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
2
3
4
5
67
8
9
LET OP:

DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan
een Yamaha dealer te repareren of te
controleren.

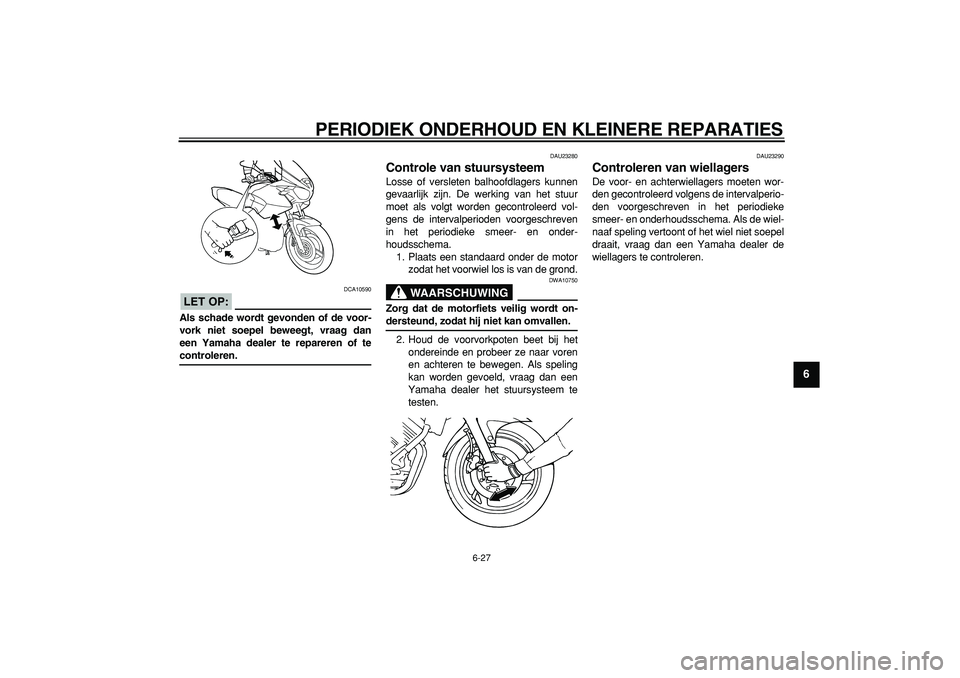

DAU23280
Controle van stuursysteem
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-
houdsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING

DWA10750
Zorg dat de motorfiets veilig wordt on-
dersteund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het
ondereinde en probeer ze naar voren
en achteren te bewegen. Als speling
kan worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU23290
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
1
2
3
4
5
6
7
8
9

DAU23370
Accu
Dit model is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontroleerd
en er hoeft geen gedistilleerd water te wor-
den bijgevuld.
LET OP:

DCA10620
Probeer nooit om celafdichtingen op
de accu te verwijderen, hierdoor kan
permanente schade aan de accu wor-
den toegebracht.
WAARSCHUWING

DWA10760

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.

UITWENDIG: Spoel overvloedig
met water.

INWENDIG: Drink grote hoe-
veelheden water of melk en roep
direct de hulp in van een arts.

OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealerde accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
Om de accu op te bergen
1. Verwijder de accu als de machine lan-
ger dan een maand niet wordt ge-
bruikt, laad volledig bij en zet hem dan
weg op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP:

DCA10630

Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan per-
manente accuschade ontstaan.

Om een permanent-dichte accu
(onderhoudsvrij type) te laden, is
een speciale acculader (met con-
stante laadspanning) vereist. Bij
gebruik van een conventionele ac-
1. Accu
2. Positieve accukabel (rood)
3. Negatieve accukabel
1
23

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
2
3
4
5
67
8
9

culader raakt de accu beschadigd.
Wanneer u niet beschikt over een
speciale acculader voor perma-
nent-dichte accu’s (onder-
houdsvrij type), vraag dan een
Yamaha dealer uw accu op te la-
den.

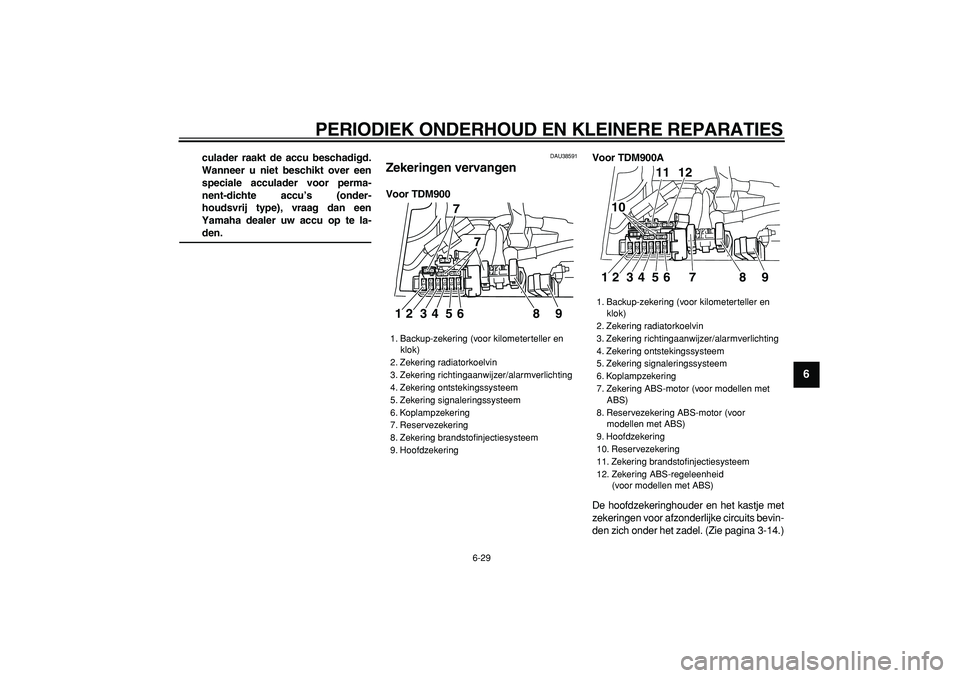

DAU38591
Zekeringen vervangen
Voor TDM900Voor TDM900A
De hoofdzekeringhouder en het kastje met
zekeringen voor afzonderlijke circuits bevin-
den zich onder het zadel. (Zie pagina 3-14.)
1. Backup-zekering (voor kilometerteller en
klok)
2. Zekering radiatorkoelvin
3. Zekering richtingaanwijzer/alarmverlichting
4. Zekering ontstekingssysteem
5. Zekering signaleringssysteem
6. Koplampzekering
7. Reservezekering
8. Zekering brandstofinjectiesysteem
9. Hoofdzekering
12 34 5 6 8 97
7

1. Backup-zekering (voor kilometerteller en
klok)
2. Zekering radiatorkoelvin
3. Zekering richtingaanwijzer/alarmverlichting
4. Zekering ontstekingssysteem
5. Zekering signaleringssysteem
6. Koplampzekering
7. Zekering ABS-motor (voor modellen met
ABS)
8. Reservezekering ABS-motor (voor
modellen met ABS)
9. Hoofdzekering
10. Reservezekering
11. Zekering brandstofinjectiesysteem
12. Zekering ABS-regeleenheid
(voor modellen met ABS)
12 34 5 6 7 8 911 12
10

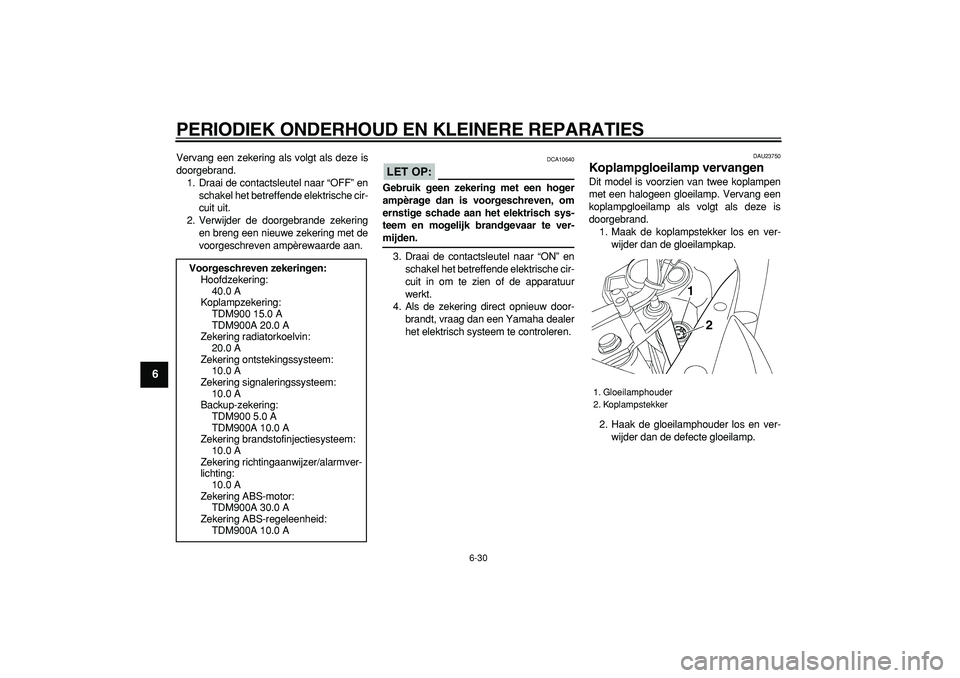

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
1
2
3
4
5
6
7
8
9

Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
LET OP:

DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te ver-
mijden.
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU23750
Koplampgloeilamp vervangen
Dit model is voorzien van twee koplampen
met een halogeen gloeilamp. Vervang een
koplampgloeilamp als volgt als deze is
doorgebrand.
1. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
Voorgeschreven zekeringen:
Hoofdzekering:
40.0 A
Koplampzekering:
TDM900 15.0 A
TDM900A 20.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering signaleringssysteem:
10.0 A
Backup-zekering:
TDM900 5.0 A
TDM900A 10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering richtingaanwijzer/alarmver-
lichting:
10.0 A
Zekering ABS-motor:
TDM900A 30.0 A
Zekering ABS-regeleenheid:
TDM900A 10.0 A
1. Gloeilamphouder
2. Koplampstekker
1
2

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
2
3
4
5
67
8
9

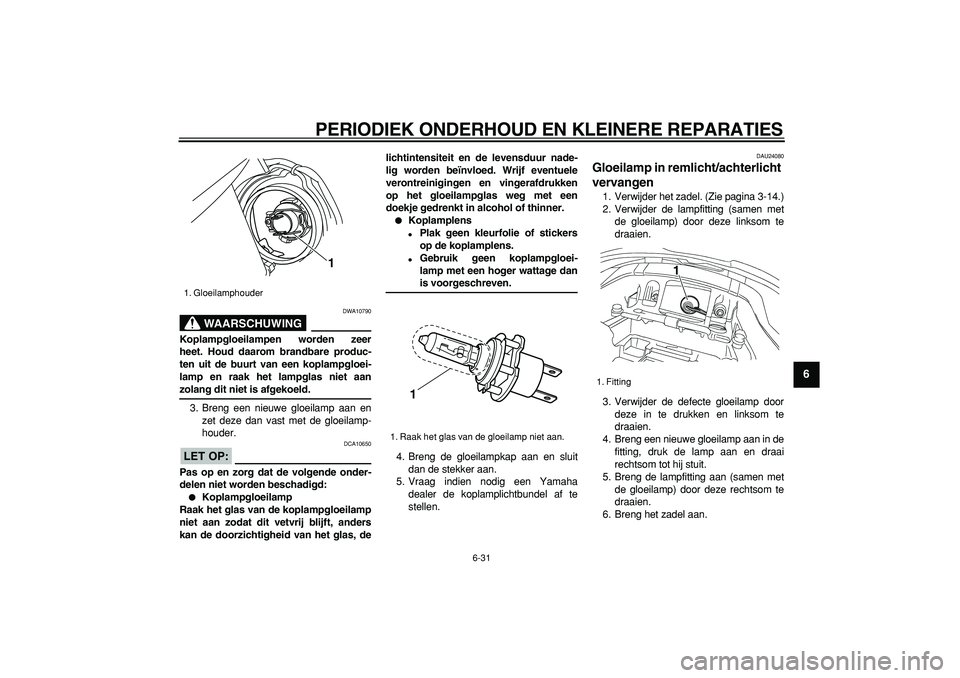

WAARSCHUWING

DWA10790
Koplampgloeilampen worden zeer
heet. Houd daarom brandbare produc-
ten uit de buurt van een koplampgloei-
lamp en raak het lampglas niet aan
zolang dit niet is afgekoeld.
3. Breng een nieuwe gloeilamp aan en
zet deze dan vast met de gloeilamp-
houder.
LET OP:

DCA10650
Pas op en zorg dat de volgende onder-
delen niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders
kan de doorzichtigheid van het glas, delichtintensiteit en de levensduur nade-
lig worden beïnvloed. Wrijf eventuele
verontreinigingen en vingerafdrukken
op het gloeilampglas weg met een
doekje gedrenkt in alcohol of thinner.

Koplamplens

Plak geen kleurfolie of stickers
op de koplamplens.

Gebruik geen koplampgloei-
lamp met een hoger wattage dan
is voorgeschreven.
4. Breng de gloeilampkap aan en sluit
dan de stekker aan.
5. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAU24080
Gloeilamp in remlicht/achterlicht
vervangen
1. Verwijder het zadel. (Zie pagina 3-14.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Breng het zadel aan.
1. Gloeilamphouder
1

1. Raak het glas van de gloeilamp niet aan.
1

1. Fitting
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
1
2
3
4
5
6
7
8
9

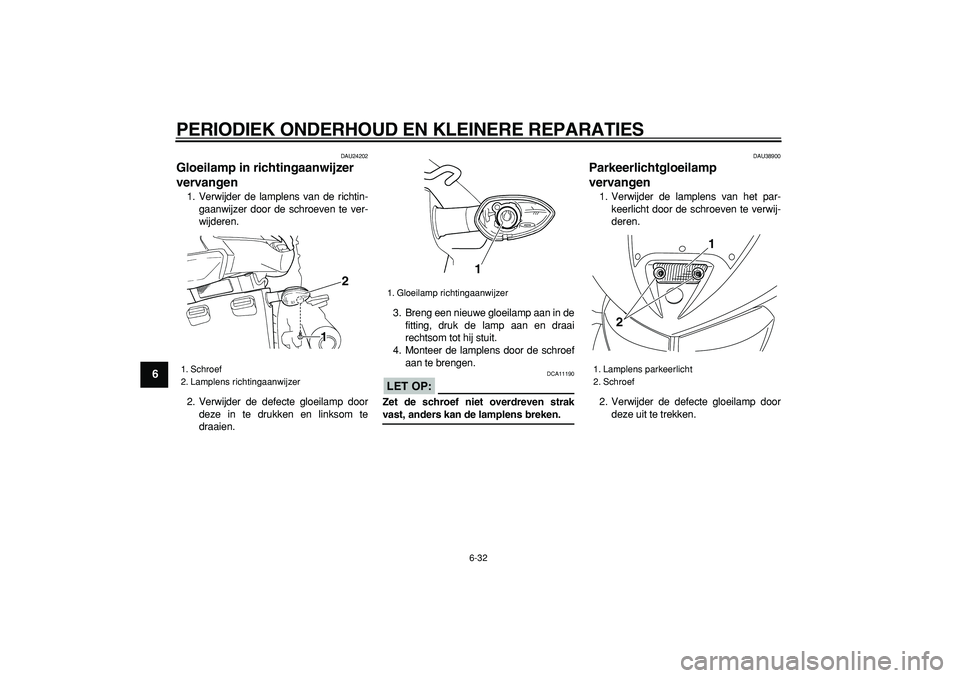

DAU24202
Gloeilamp in richtingaanwijzer
vervangen
1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen.
LET OP:

DCA11190
Zet de schroef niet overdreven strak
vast, anders kan de lamplens breken.
DAU38900
Parkeerlichtgloeilamp
vervangen
1. Verwijder de lamplens van het par-
keerlicht door de schroeven te verwij-
deren.
2. Verwijder de defecte gloeilamp door
deze uit te trekken.
1. Schroef
2. Lamplens richtingaanwijzer
12

1. Gloeilamp richtingaanwijzer
1
1. Lamplens parkeerlicht
2. Schroef
21

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
2
3
4
5
67
8
9

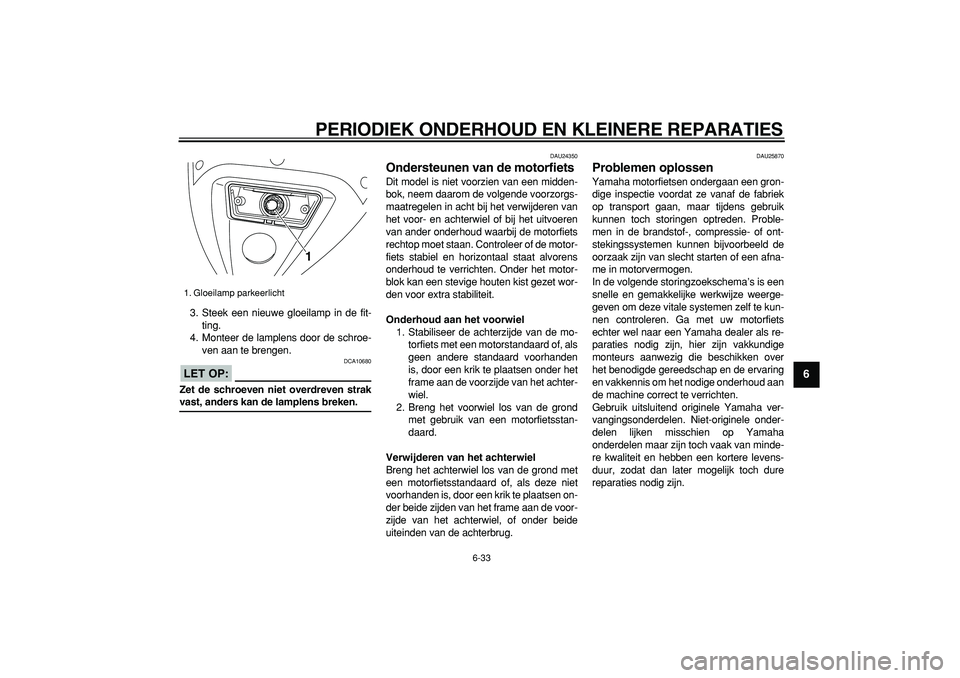

3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Monteer de lamplens door de schroe-
ven aan te brengen.
LET OP:

DCA10680
Zet de schroeven niet overdreven strak
vast, anders kan de lamplens breken.
DAU24350
Ondersteunen van de motorfiets
Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de motor-
fiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen on-
der beide zijden van het frame aan de voor-
zijde van het achterwiel, of onder beide
uiteinden van de achterbrug.

DAU25870
Problemen oplossen
Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.

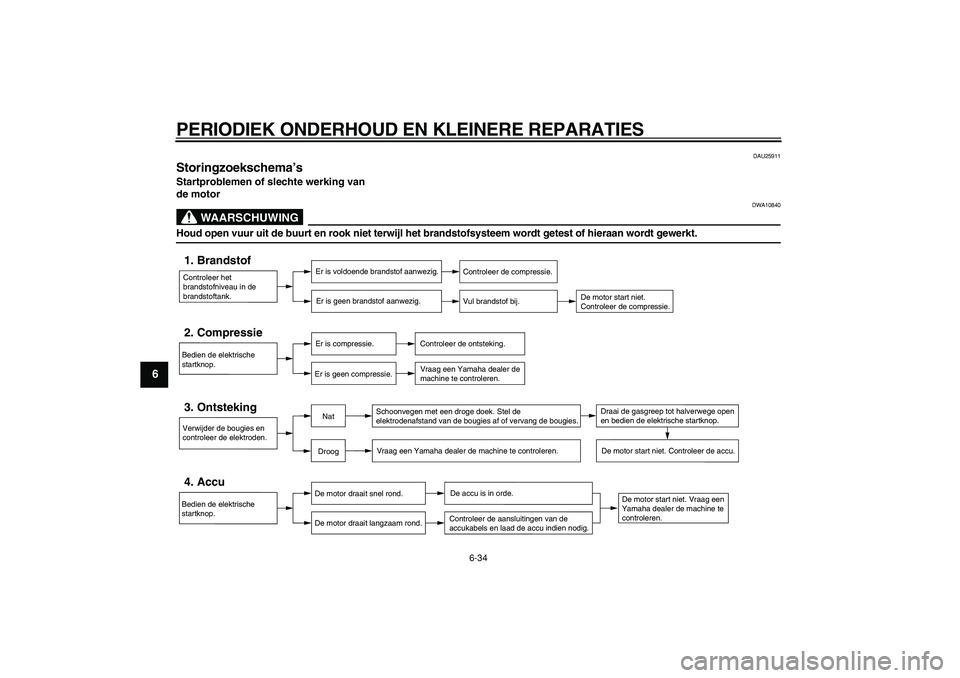

In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud aan
de machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
1. Gloeilamp parkeerlicht
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34
1
2
3
4
5
6
7
8
9

DAU25911
Storingzoekschema ’s
Startproblemen of slechte werking van
de motor
WAARSCHUWING

DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wo\
rdt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig. Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking. Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Draai de gasgreep tot halverwege open
en bedien de elektrische startknop.

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35 2
3
4
5
67
8
9

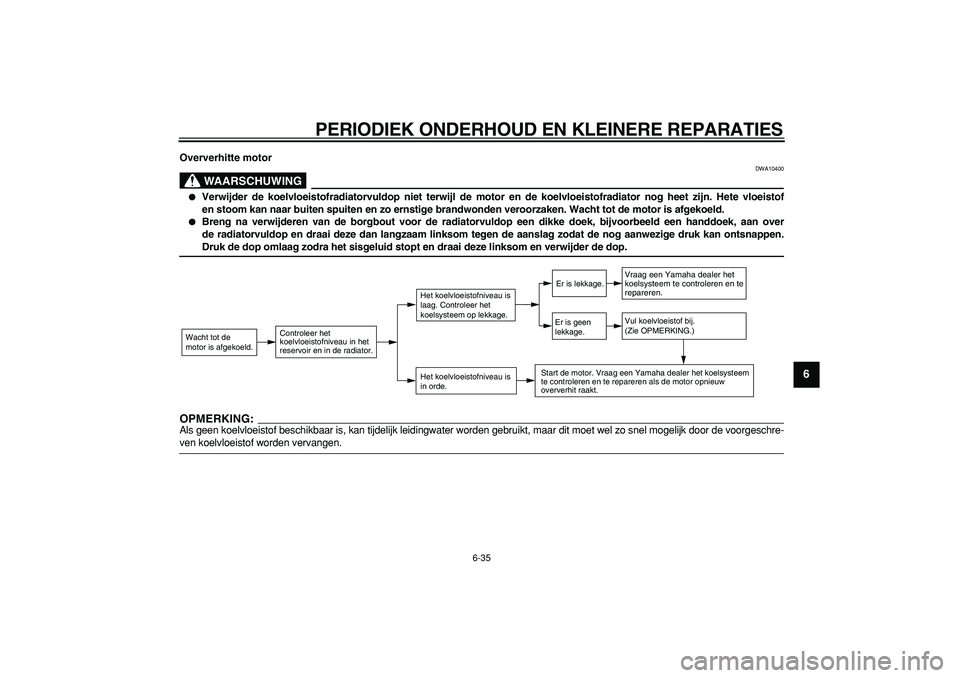

Oververhitte motor
WAARSCHUWING

DWA10400

Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koe\
lvloeistofradiator nog heet zijn. Hete vloeistof
en stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken.\
Wacht tot de motor is afgekoeld.

Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke do\
ek, bijvoorbeeld een handdoek, aan over
de radiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zo\
dat de nog aanwezige druk kan ontsnappen.
Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en ve\
rwijder de dop.
OPMERKING:

Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden\
gebruikt, maar dit moet wel zo snel mogelijk door de v oorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.

7-1
1
2
3
4
5
6
7
8
9

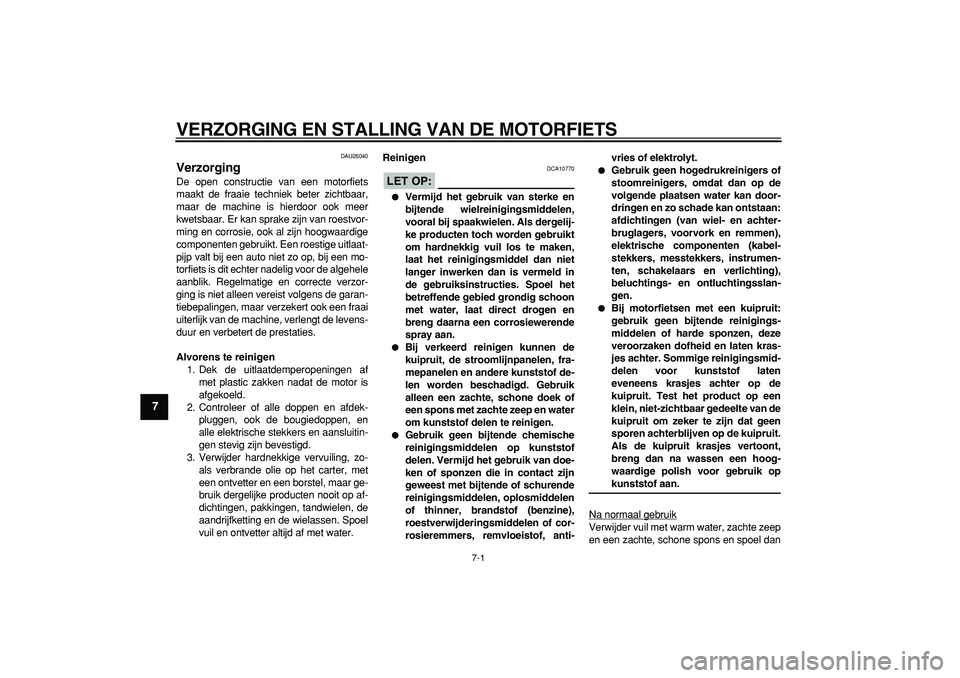

VERZORGING EN STALLING VAN DE MOTORFIETS
DAU26040
Verzorging
De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uitlaat-
pijp valt bij een auto niet zo op, bij een mo-
torfiets is dit echter nadelig voor de algehele
aanblik. Regelmatige en correcte verzor-
ging is niet alleen vereist volgens de garan-
tiebepalingen, maar verzekert ook een fraai
uiterlijk van de machine, verlengt de levens-
duur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopeningen af
met plastic zakken nadat de motor is
afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.
Reinigen
LET OP:

DCA10770

Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel het
betreffende gebied grondig schoon
met water, laat direct drogen en
breng daarna een corrosiewerende
spray aan.

Bij verkeerd reinigen kunnen de
kuipruit, de stroomlijnpanelen, fra-
mepanelen en andere kunststof de-
len worden beschadigd. Gebruik
alleen een zachte, schone doek of
een spons met zachte zeep en water
om kunststof delen te reinigen.

Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-vries of elektrolyt.

Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.

Bij motorfietsen met een kuipruit:
gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik op
kunststof aan.
Na normaal gebruik
Verwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
