YAMAHA TDM 900 2006 Manuale de Empleo (in Spanish)

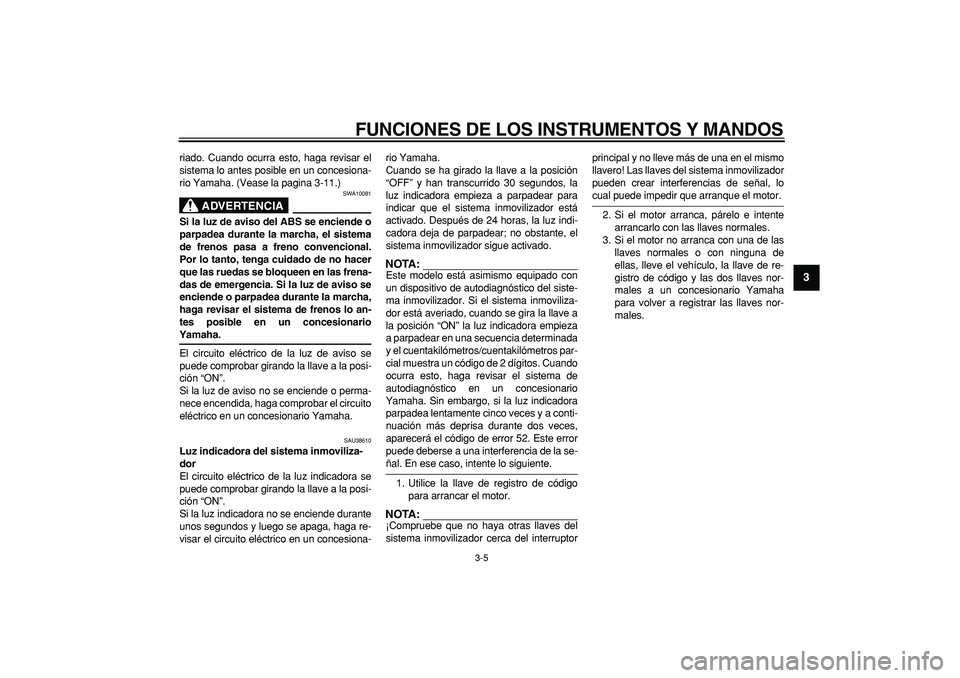

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
2
34
5
6
7
8
9

riado. Cuando ocurra esto, haga revisar el
sistema lo antes posible en un concesiona-
rio Yamaha. (Vease la pagina 3-11.)
ADVERTENCIA

SWA10081
Si la luz de aviso del ABS se enciende o
parpadea durante la marcha, el sistema
de frenos pasa a freno convencional.
Por lo tanto, tenga cuidado de no hacer
que las ruedas se bloqueen en las frena-
das de emergencia. Si la luz de aviso se
enciende o parpadea durante la marcha,
haga revisar el sistema de frenos lo an-
tes posible en un concesionario
Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende o perma-
nece encendida, haga comprobar el circuito
eléctrico en un concesionario Yamaha.
SAU38610
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
NOTA:

Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. Si el sistema inmoviliza-
dor está averiado, cuando se gira la llave a
la posición “ON” la luz indicadora empieza
a parpadear en una secuencia determinada
y el cuentakilómetros/cuentakilómetros par-
cial muestra un código de 2 dígitos. Cuando
ocurra esto, haga revisar el sistema de
autodiagnóstico en un concesionario
Yamaha. Sin embargo, si la luz indicadora
parpadea lentamente cinco veces y a conti-
nuación más deprisa durante dos veces,
aparecerá el código de error 52. Este error
puede deberse a una interferencia de la se-
ñal. En ese caso, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.
NOTA:

¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptorprincipal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.

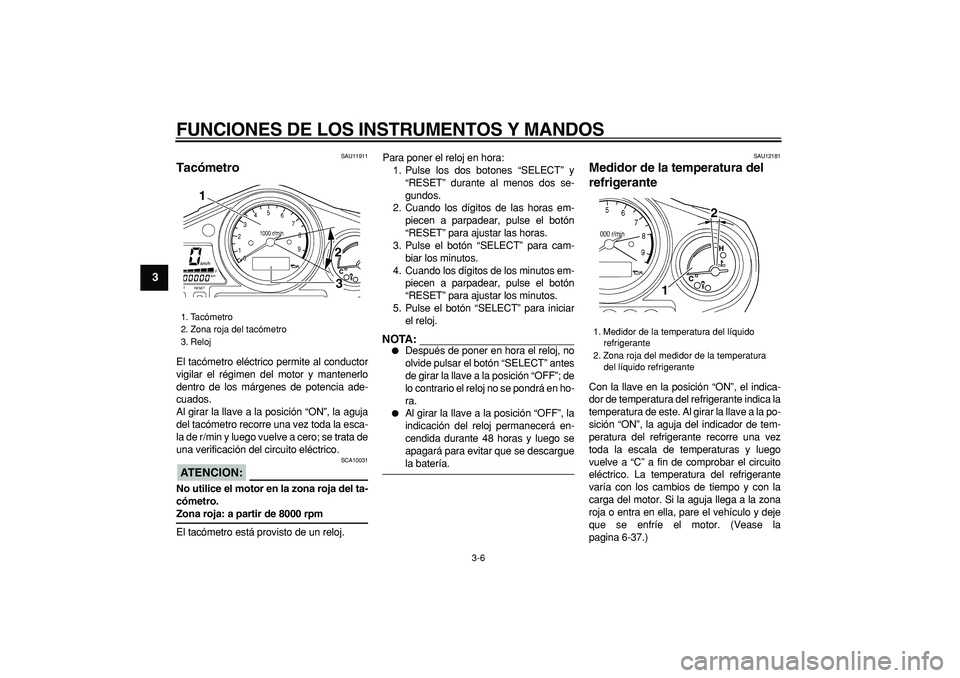

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9

SAU11911
Tacómetro
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero; se trata de
una verificación del circuito eléctrico.
ATENCION:

SCA10031
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 8000 rpm
El tacómetro está provisto de un reloj.Para poner el reloj en hora:
1. Pulse los dos botones “SELECT” y
“RESET” durante al menos dos se-
gundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
3. Pulse el botón “SELECT” para cam-
biar los minutos.
4. Cuando los dígitos de los minutos em-
piecen a parpadear, pulse el botón
“RESET” para ajustar los minutos.
5. Pulse el botón “SELECT” para iniciar
el reloj.
NOTA:


Después de poner en hora el reloj, no
olvide pulsar el botón “SELECT” antes
de girar la llave a la posición “OFF”; de
lo contrario el reloj no se pondrá en ho-
ra.

Al girar la llave a la posición “OFF”, la
indicación del reloj permanecerá en-
cendida durante 48 horas y luego se
apagará para evitar que se descargue
la batería.
SAU12181
Medidor de la temperatura del
refrigerante
Con la llave en la posición “ON”, el indica-
dor de temperatura del refrigerante indica la
temperatura de este. Al girar la llave a la po-
sición “ON”, la aguja del indicador de tem-
peratura del refrigerante recorre una vez
toda la escala de temperaturas y luego
vuelve a “C” a fin de comprobar el circuito
eléctrico. La temperatura del refrigerante
varía con los cambios de tiempo y con la
carga del motor. Si la aguja llega a la zona
roja o entra en ella, pare el vehículo y deje
que se enfríe el motor. (Vease la
pagina 6-37.)
1. Tacómetro
2. Zona roja del tacómetro
3. Reloj
1
2
3

1. Medidor de la temperatura del líquido
refrigerante
2. Zona roja del medidor de la temperatura
del líquido refrigerante
12

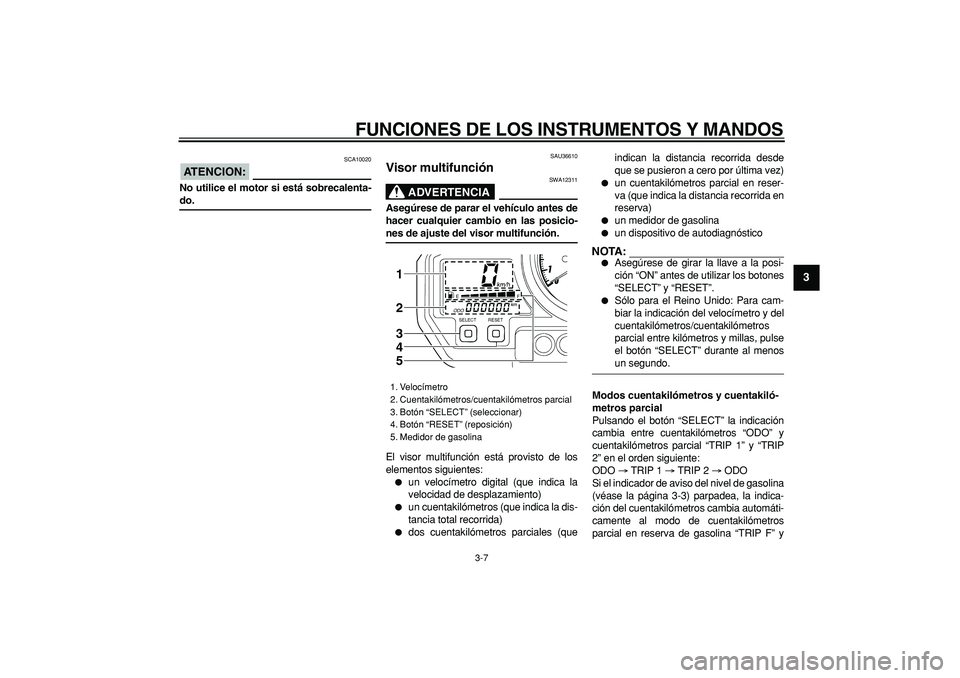

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
2
34
5
6
7
8
9
ATENCION:

SCA10020
No utilice el motor si está sobrecalenta-
do.
SAU36610
Visor multifunción
ADVERTENCIA

SWA12311
Asegúrese de parar el vehículo antes de
hacer cualquier cambio en las posicio-
nes de ajuste del visor multifunción.
El visor multifunción está provisto de los
elementos siguientes:

un velocímetro digital (que indica la
velocidad de desplazamiento)

un cuentakilómetros (que indica la dis-
tancia total recorrida)

dos cuentakilómetros parciales (queindican la distancia recorrida desde
que se pusieron a cero por última vez)

un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida en
reserva)

un medidor de gasolina

un dispositivo de autodiagnóstico
NOTA:


Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.

Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el botón “SELECT” durante al menos
un segundo.
Modos cuentakilómetros y cuentakiló-
metros parcial
Pulsando el botón “SELECT” la indicación
cambia entre cuentakilómetros “ODO” y
cuentakilómetros parcial “TRIP 1” y “TRIP
2” en el orden siguiente:
ODO
→
TRIP 1
→
TRIP 2
→
ODO
Si el indicador de aviso del nivel de gasolina
(véase la página 3-3) parpadea, la indica-
ción del cuentakilómetros cambia automáti-
camente al modo de cuentakilómetros
parcial en reserva de gasolina “TRIP F” y

1. Velocímetro
2. Cuentakilómetros/cuentakilómetros parcial
3. Botón “SELECT” (seleccionar)
4. Botón “RESET” (reposición)
5. Medidor de gasolina
1
2
3
4
5

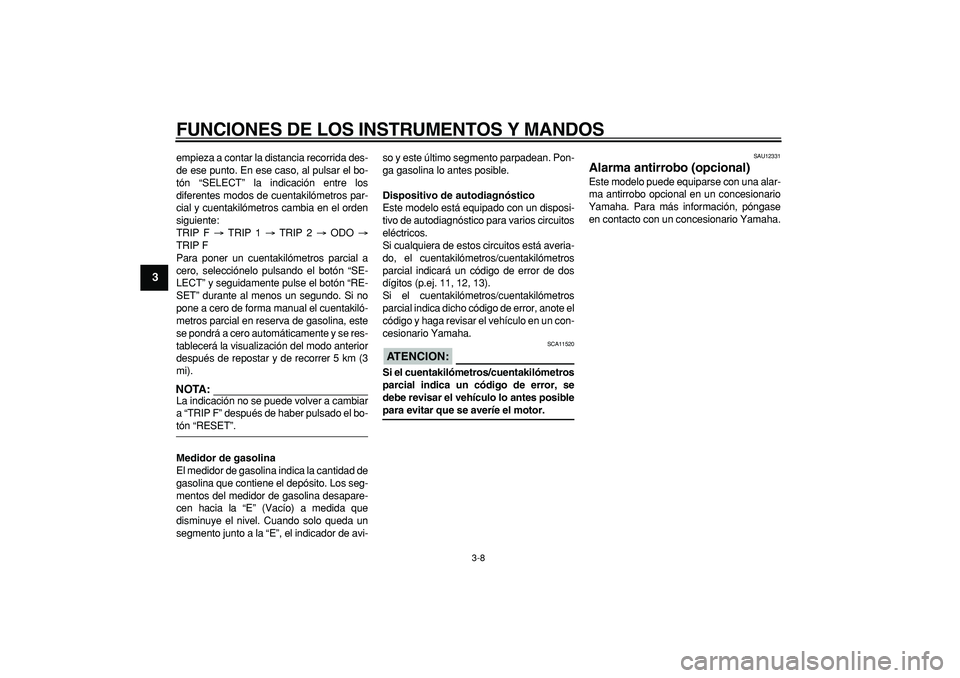

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9

empieza a contar la distancia recorrida des-
de ese punto. En ese caso, al pulsar el bo-
tón “SELECT” la indicación entre los
diferentes modos de cuentakilómetros par-
cial y cuentakilómetros cambia en el orden
siguiente:
TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, este
se pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
NOTA:

La indicación no se puede volver a cambiar
a “TRIP F” después de haber pulsado el bo-
tón “RESET”.
Medidor de gasolina
El medidor de gasolina indica la cantidad de
gasolina que contiene el depósito. Los seg-
mentos del medidor de gasolina desapare-
cen hacia la “E” (Vacío) a medida que
disminuye el nivel. Cuando solo queda un
segmento junto a la “E”, el indicador de avi-so y este último segmento parpadean. Pon-
ga gasolina lo antes posible.
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si cualquiera de estos circuitos está averia-
do, el cuentakilómetros/cuentakilómetros
parcial indicará un código de error de dos
dígitos (p.ej. 11, 12, 13).
Si el cuentakilómetros/cuentakilómetros
parcial indica dicho código de error, anote el
código y haga revisar el vehículo en un con-
cesionario Yamaha.
ATENCION:

SCA11520
Si el cuentakilómetros/cuentakilómetros
parcial indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
SAU12331
Alarma antirrobo (opcional)
Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.

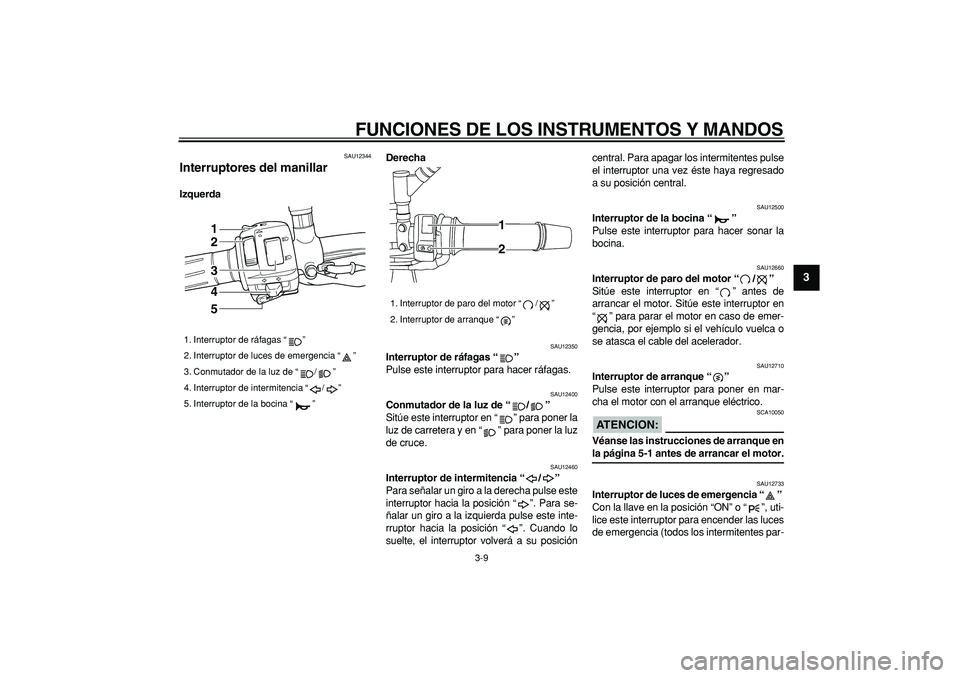

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
2
34
5
6
7
8
9

SAU12344
Interruptores del manillar
IzquerdaDerecha
SAU12350
Interruptor de ráfagas “”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posicióncentral. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12710
Interruptor de arranque “”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.
ATENCION:

SCA10050
Véanse las instrucciones de arranque en
la página 5-1 antes de arrancar el motor.
SAU12733
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
1. Interruptor de ráfagas “”
2. Interruptor de luces de emergencia “”
3. Conmutador de la luz de “/”
4. Interruptor de intermitencia “/”
5. Interruptor de la bocina “”
1
2
3
4
5

1. Interruptor de paro del motor “/”
2. Interruptor de arranque “”1
2

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

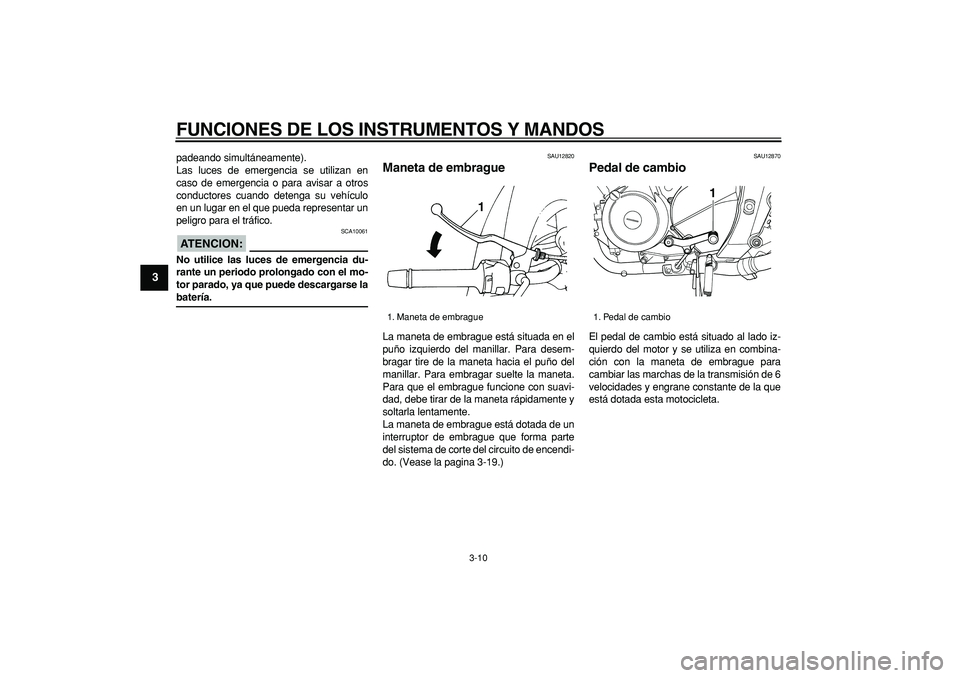

3-10
1
2
3
4
5
6
7
8
9

padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCION:

SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse la
batería.
SAU12820
Maneta de embrague
La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Vease la pagina 3-19.)
SAU12870
Pedal de cambio
El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 6
velocidades y engrane constante de la que
está dotada esta motocicleta.
1. Maneta de embrague
1

1. Pedal de cambio
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
2
34
5
6
7
8
9

SAU26822

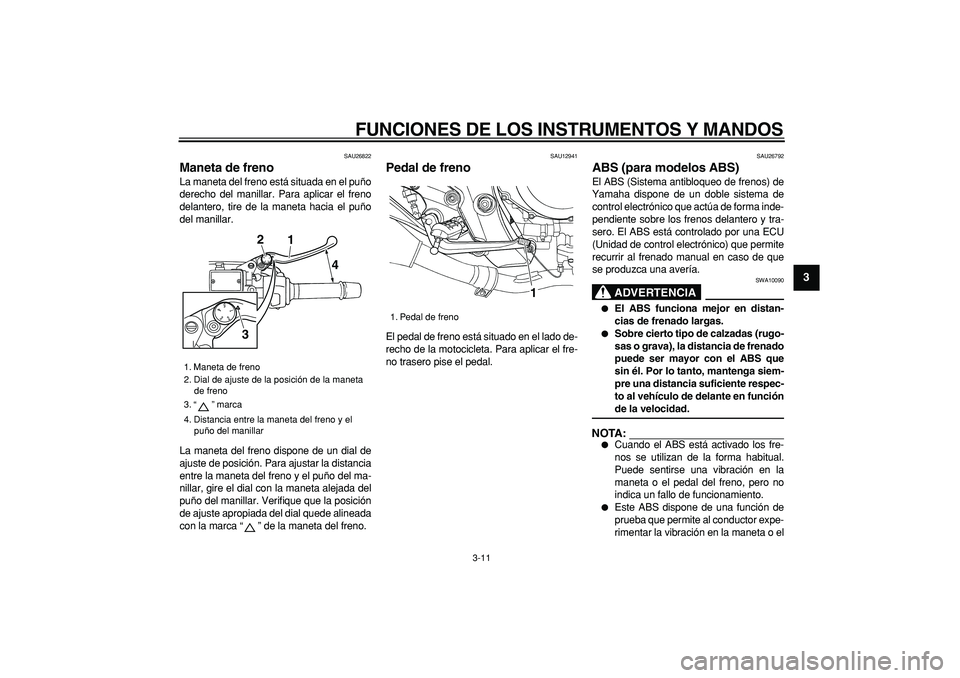

Maneta de freno
La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el dial con la maneta alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineada
con la marca “” de la maneta del freno.
SAU12941
Pedal de freno
El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU26792
ABS (para modelos ABS)
El ABS (Sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma inde-
pendiente sobre los frenos delantero y tra-
sero. El ABS está controlado por una ECU
(Unidad de control electrónico) que permite
recurrir al frenado manual en caso de que
se produzca una avería.
ADVERTENCIA

SWA10090

El ABS funciona mejor en distan-
cias de frenado largas.

Sobre cierto tipo de calzadas (rugo-
sas o grava), la distancia de frenado
puede ser mayor con el ABS que
sin él. Por lo tanto, mantenga siem-
pre una distancia suficiente respec-
to al vehículo de delante en función
de la velocidad.
NOTA:


Cuando el ABS está activado los fre-
nos se utilizan de la forma habitual.
Puede sentirse una vibración en la
maneta o el pedal del freno, pero no
indica un fallo de funcionamiento.

Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en la maneta o el
1. Maneta de freno
2. Dial de ajuste de la posición de la maneta
de freno
3. “” marca
4. Distancia entre la maneta del freno y el
puño del manillar
1 2
4
3

1. Pedal de freno
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
1
2
3
4
5
6
7
8
9

pedal del freno cuando el ABS está
actuando. No obstante, son necesa-
rias herramientas especiales, por lo
que se deberá consultar al concesio-
nario Yamaha para efectuar esta prue-
ba.
SAU13090

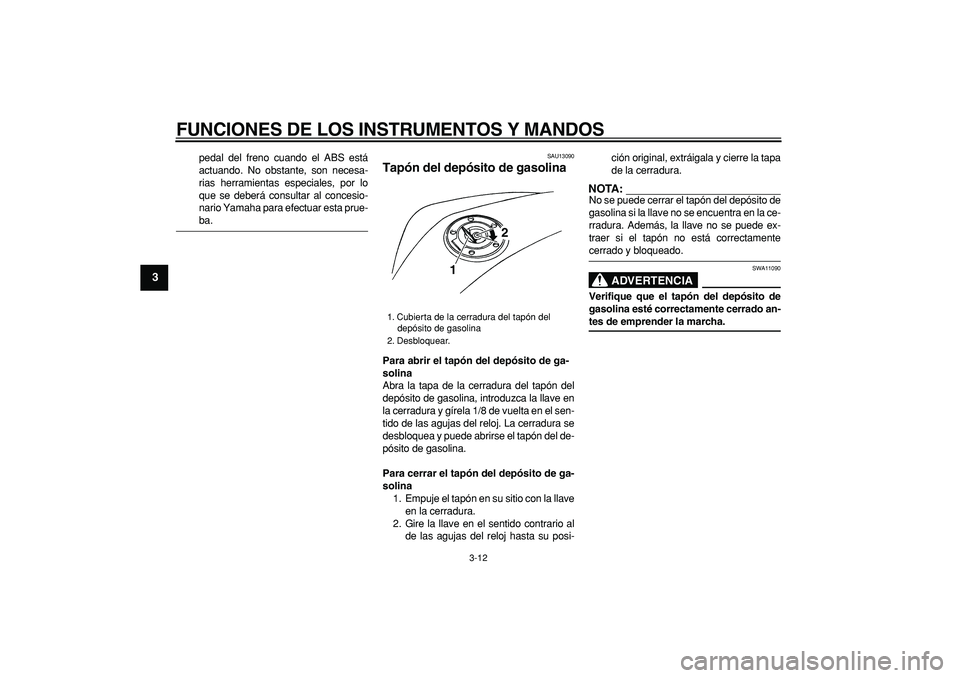

Tapón del depósito de gasolina
Para abrir el tapón del depósito de ga-
solina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/8 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.
2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-ción original, extráigala y cierre la tapa
de la cerradura.
NOTA:

No se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA

SWA11090
Verifique que el tapón del depósito de
gasolina esté correctamente cerrado an-
tes de emprender la marcha.
1. Cubierta de la cerradura del tapón del
depósito de gasolina
2. Desbloquear.1
2

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
2
34
5
6
7
8
9

SAU13210

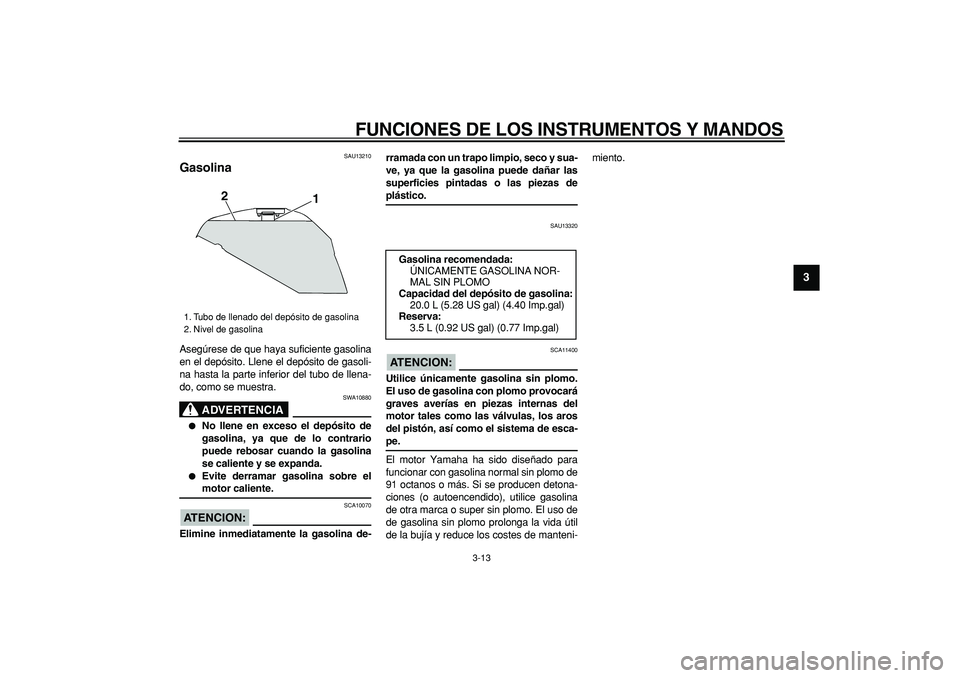

Gasolina
Asegúrese de que haya suficiente gasolina
en el depósito. Llene el depósito de gasoli-
na hasta la parte inferior del tubo de llena-
do, como se muestra.
ADVERTENCIA

SWA10880

No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.

Evite derramar gasolina sobre el
motor caliente.
ATENCION:

SCA10070
Elimine inmediatamente la gasolina de-rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas de
plástico.
SAU13320
ATENCION:

SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o super sin plomo. El uso de
de gasolina sin plomo prolonga la vida útil
de la bujía y reduce los costes de manteni-miento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
1 2

Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
20.0 L (5.28 US gal) (4.40 Imp.gal)
Reserva:
3.5 L (0.92 US gal) (0.77 Imp.gal)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
1
2
3
4
5
6
7
8
9

SAU13410

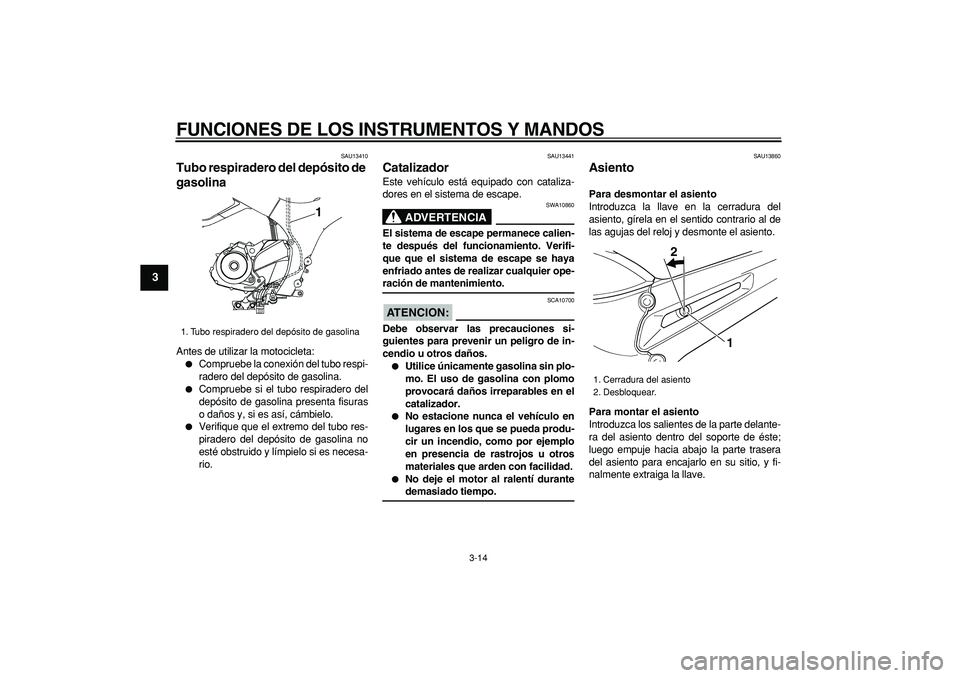

Tubo respiradero del depósito de
gasolina
Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero del depósito de gasolina.

Compruebe si el tubo respiradero del
depósito de gasolina presenta fisuras
o daños y, si es así, cámbielo.

Verifique que el extremo del tubo res-
piradero del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
SAU13441
Catalizador
Este vehículo está equipado con cataliza-
dores en el sistema de escape.
ADVERTENCIA

SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-
ración de mantenimiento.
ATENCION:

SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.

Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.

No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.

No deje el motor al ralentí durante
demasiado tiempo.
SAU13860
Asiento
Para desmontar el asiento
Introduzca la llave en la cerradura del
asiento, gírela en el sentido contrario al de
las agujas del reloj y desmonte el asiento.
Para montar el asiento
Introduzca los salientes de la parte delante-
ra del asiento dentro del soporte de éste;
luego empuje hacia abajo la parte trasera
del asiento para encajarlo en su sitio, y fi-
nalmente extraiga la llave.
1. Tubo respiradero del depósito de gasolina
1

1. Cerradura del asiento
2. Desbloquear.
1
2
