MANUTENZIONE E REGOLAZIONI PERIODICHE

6-17
2
3
4
5
67
8
9

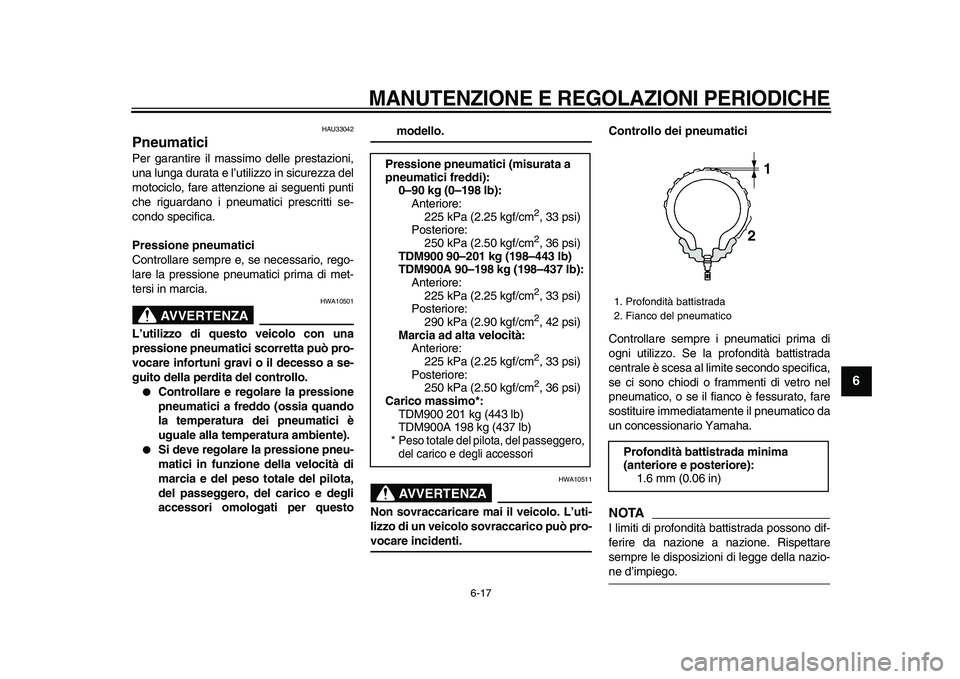

HAU33042
Pneumatici
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA

HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.
●
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
●
Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA

HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTA

I limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm
2

, 36 psi)
TDM900 90–201 kg (198–443 lb)
TDM900A 90–198 kg (198–437 lb):
Anteriore:
225 kPa (2.25 kgf/cm
2
, 33 psi)
Posteriore:
290 kPa (2.90 kgf/cm 2
, 42 psi)
Marcia ad alta velocità:
Anteriore:
225 kPa (2.25 kgf/cm 2
, 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm 2

, 36 psi)
Carico massimo*:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
*
Peso totale del pilota, del passeggero,
del carico e degli accessori


1. Profondità battistrada
2. Fianco del pneumatico
Profondità battistrada minima
(anteriore e posteriore):
1.6 mm (0.06 in)
21

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-18
1
2
3
4
5
6
7
8
9
AVVERTENZA

HWA10470
●
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia
e può provocare la perdita del con-
trollo del mezzo.
●
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-

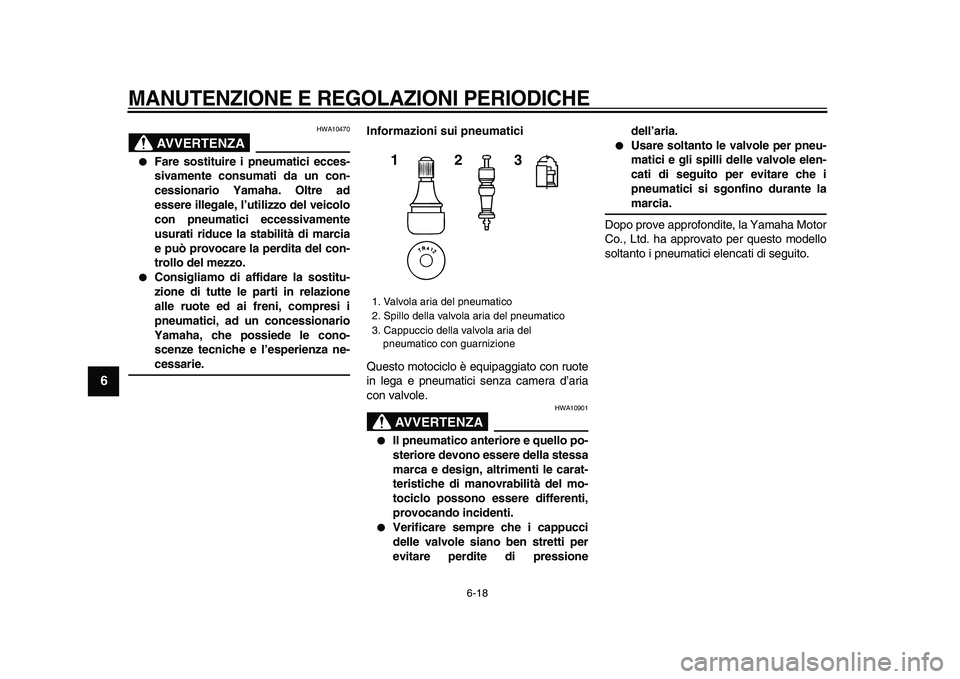

cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA

HWA10901
●
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.
●
Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressionedell’aria.
●
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del
pneumatico con guarnizione
123

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-19
2
3
4
5
67
8
9
AVVERTENZA

HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
●
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.
●
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.
●
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
●
Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.

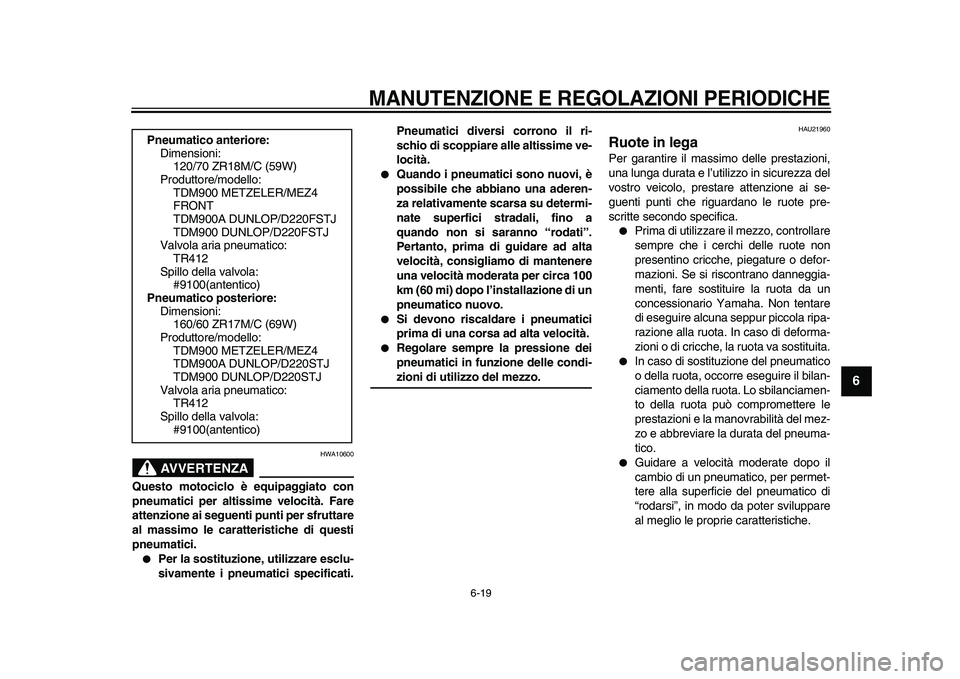

HAU21960
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
●
Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.
●
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.
●
Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
Pneumatico anteriore:
Dimensioni:
120/70 ZR18M/C (59W)
Produttore/modello:
TDM900 METZELER/MEZ4
FRONT
TDM900A DUNLOP/D220FSTJ
TDM900 DUNLOP/D220FSTJ
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100(antentico)
Pneumatico posteriore:
Dimensioni:
160/60 ZR17M/C (69W)
Produttore/modello:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
TDM900 DUNLOP/D220STJ
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100(antentico)

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-20
1
2
3
4
5
6
7
8
9

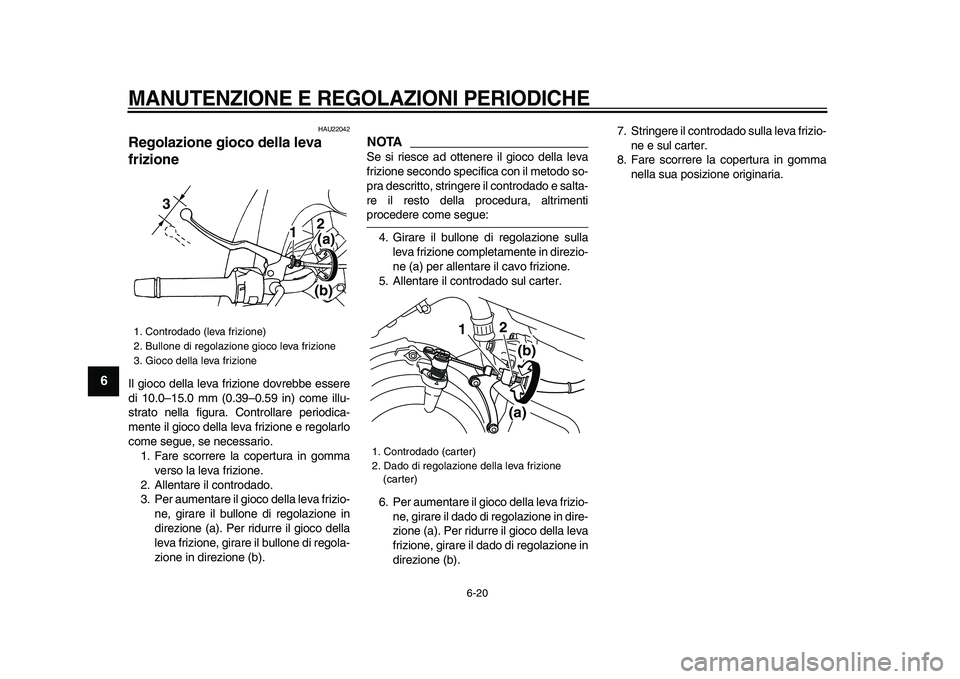

HAU22042
Regolazione gioco della leva
frizione
Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
1. Fare scorrere la copertura in gomma
verso la leva frizione.
2. Allentare il controdado.
3. Per aumentare il gioco della leva frizio-
ne, girare il bullone di regolazione in
direzione (a). Per ridurre il gioco della
leva frizione, girare il bullone di regola-
zione in direzione (b).
NOTA

Se si riesce ad ottenere il gioco della leva
frizione secondo specifica con il metodo so-
pra descritto, stringere il controdado e salta-
re il resto della procedura, altrimenti
procedere come segue:
4. Girare il bullone di regolazione sulla
leva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
5. Allentare il controdado sul carter.
6. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione in dire-
zione (a). Per ridurre il gioco della leva
frizione, girare il dado di regolazione in
direzione (b).7. Stringere il controdado sulla leva frizio-
ne e sul carter.
8. Fare scorrere la copertura in gomma
nella sua posizione originaria.
1. Controdado (leva frizione)
2. Bullone di regolazione gioco leva frizione
3. Gioco della leva frizione
12
3
(a)
(b)

1. Controdado (carter)
2. Dado di regolazione della leva frizione
(carter)12
(a)(b)

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-21
2
3
4
5
67
8
9

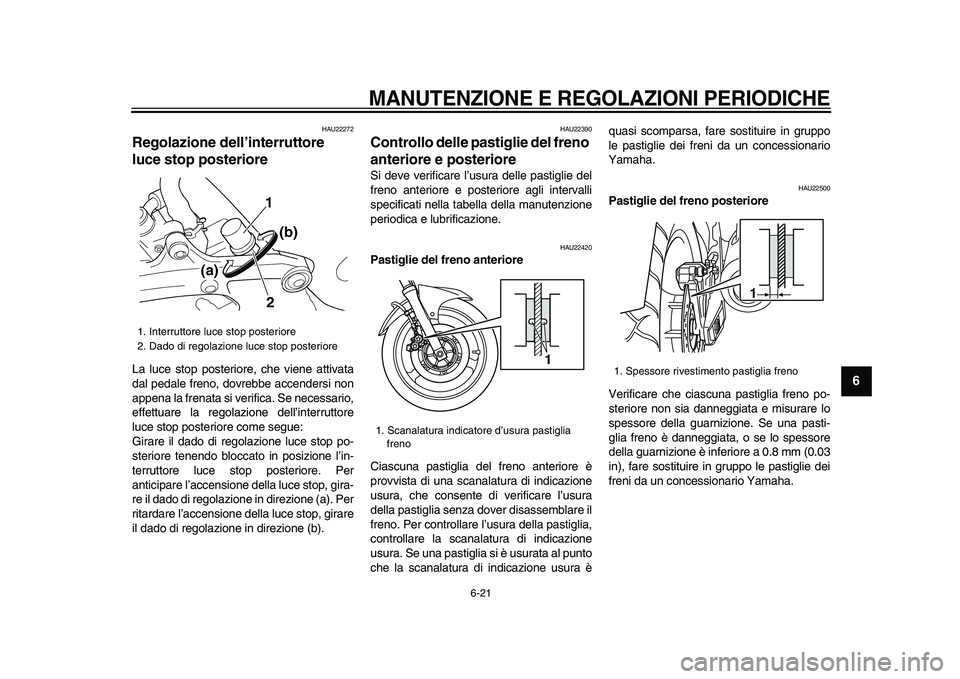

HAU22272
Regolazione dell’interruttore
luce stop posteriore
La luce stop posteriore, che viene attivata
dal pedale freno, dovrebbe accendersi non
appena la frenata si verifica. Se necessario,
effettuare la regolazione dell’interruttore
luce stop posteriore come segue:
Girare il dado di regolazione luce stop po-
steriore tenendo bloccato in posizione l’in-
terruttore luce stop posteriore. Per
anticipare l’accensione della luce stop, gira-
re il dado di regolazione in direzione (a). Per
ritardare l’accensione della luce stop, girare
il dado di regolazione in direzione (b).
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22420
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura
della pastiglia senza dover disassemblare il
freno. Per controllare l’usura della pastiglia,
controllare la scanalatura di indicazione
usura. Se una pastiglia si è usurata al punto
che la scanalatura di indicazione usura èquasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 0.8 mm (0.03
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1
2 (a)(b)

1. Scanalatura indicatore d’usura pastiglia
freno
1

1. Spessore rivestimento pastiglia freno
1

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-22
1
2
3
4
5
6
7
8
9

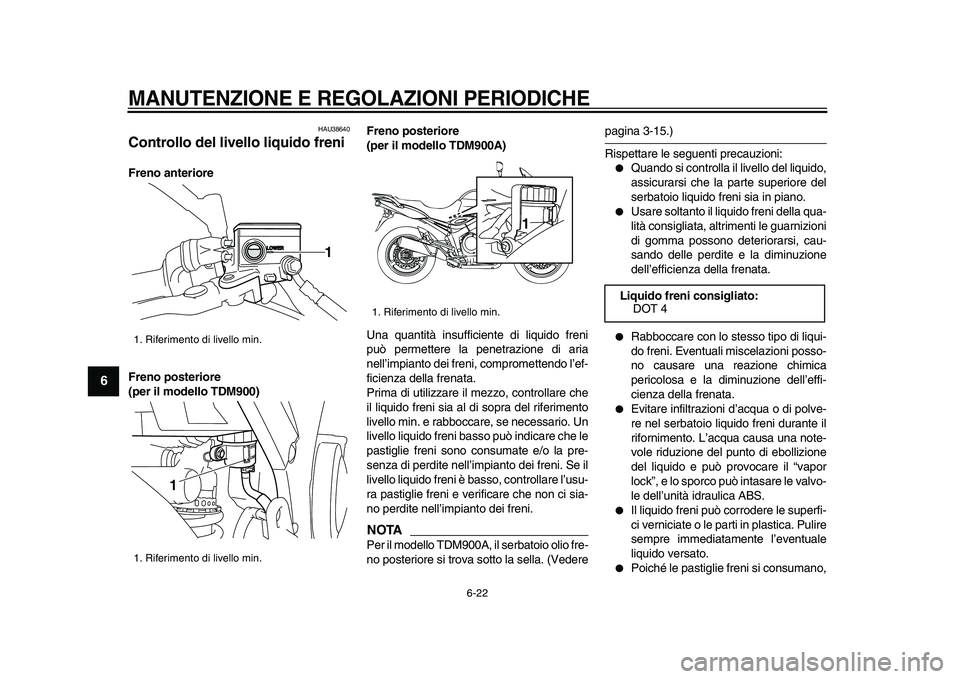

HAU38640
Controllo del livello liquido freni
Freno anteriore
Freno posteriore
(per il modello TDM900)Freno posteriore
(per il modello TDM900A)
Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci sia-
no perdite nell’impianto dei freni.
NOTA

Per il modello TDM900A, il serbatoio olio fre-
no posteriore si trova sotto la sella. (Vedere
pagina 3-15.)
Rispettare le seguenti precauzioni:
●
Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio liquido freni sia in piano.
●
Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.
●
Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
●
Evitare infiltrazioni d’acqua o di polve-
re nel serbatoio liquido freni durante il
rifornimento. L’acqua causa una note-
vole riduzione del punto di ebollizione
del liquido e può provocare il “vapor
lock”, e lo sporco può intasare le valvo-
le dell’unità idraulica ABS.
●
Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.
●
Poiché le pastiglie freni si consumano,
1. Riferimento di livello min.
1. Riferimento di livello min.
1
1

1. Riferimento di livello min.
1

Liquido freni consigliato:
DOT 4

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-23
2
3
4
5
67
8
9

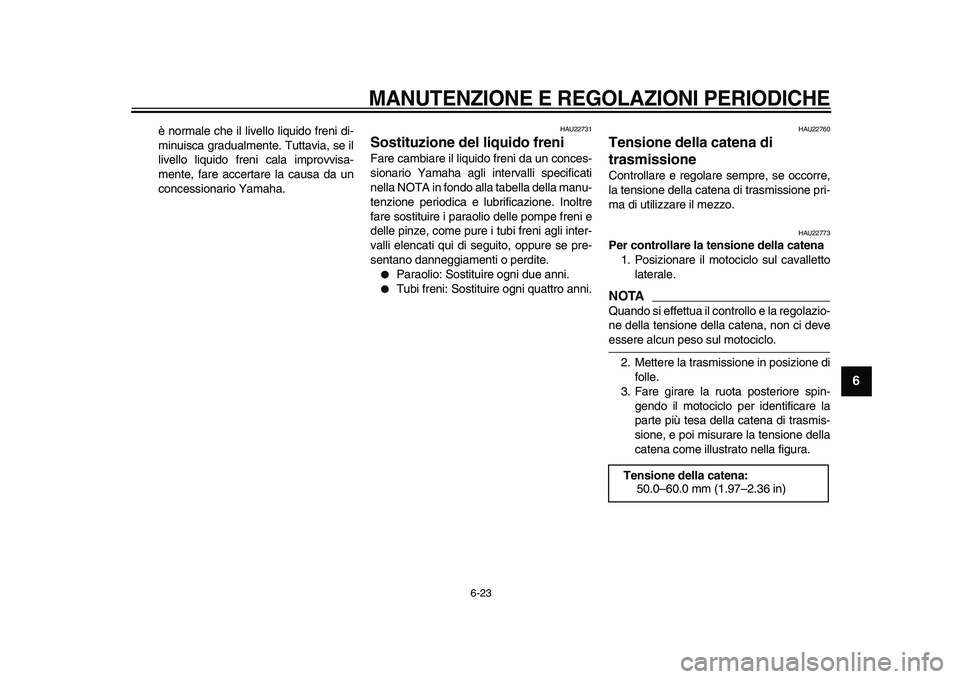

è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22731
Sostituzione del liquido freni
Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
fare sostituire i paraolio delle pompe freni e
delle pinze, come pure i tubi freni agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.
●
Paraolio: Sostituire ogni due anni.
●
Tubi freni: Sostituire ogni quattro anni.
HAU22760
Tensione della catena di
trasmissione
Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22773
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.
NOTA

Quando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deve
essere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di
folle.
3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
catena come illustrato nella figura.
Tensione della catena:
50.0–60.0 mm (1.97–2.36 in)

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-24
1
2
3
4
5
6
7
8
9

4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU22952
Per regolare la tensione della catena
1. Allentare il dado perno ruota, il bullone
supporto pinza freno e il controdado
su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
ATTENZIONE:
Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rottura
della catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10571]

NOTA

Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto della
ruota.
3. Stringere i controdadi e poi stringere il
dado perno ruota ed il bullone suppor-
to pinza freno alle coppie di serraggio
secondo specifica.
1. Tensione della catena di trasmissione
1

1. Dado perno ruota
2. Bullone di regolazione tensione della
catena
3. Controdado
4. Riferimenti di allineamento
1. Bullone supporto pinza freno
2. Supporto della pinza freno
3
4 1
2 (b)
(a)
1
2

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-25
2
3
4
5
67
8
9

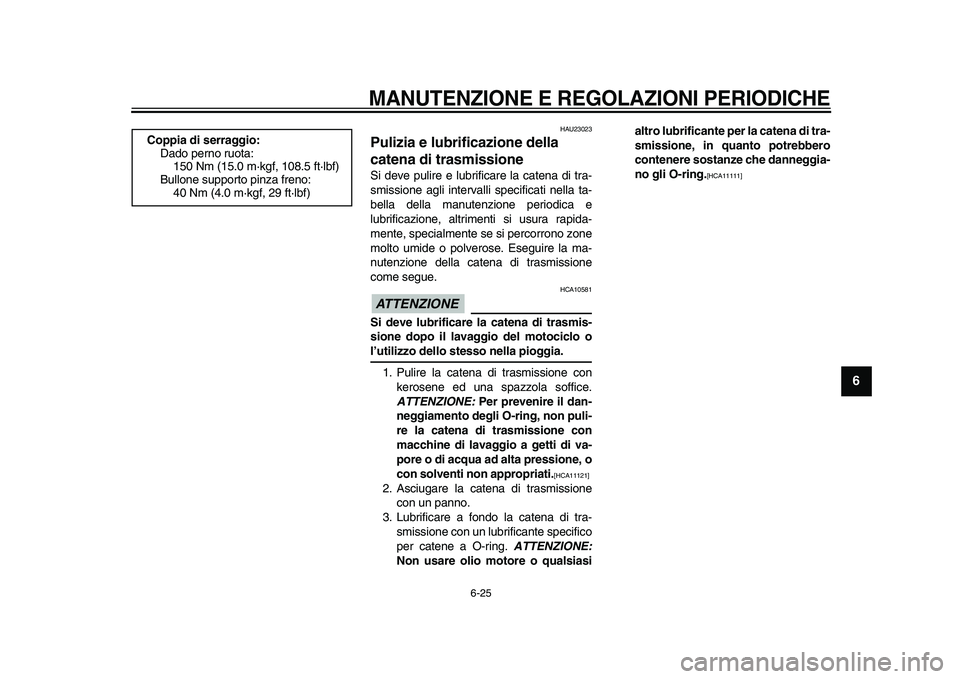

HAU23023
Pulizia e lubrificazione della
catena di trasmissione
Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.
ATTENZIONE

HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo o
l’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE:
Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]

2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
ATTENZIONE:
Non usare olio motore o qualsiasialtro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]

Coppia di serraggio:
Dado perno ruota:
150 Nm (15.0 m·kgf, 108.5 ft·lbf)
Bullone supporto pinza freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-26
1
2
3
4
5
6
7
8
9

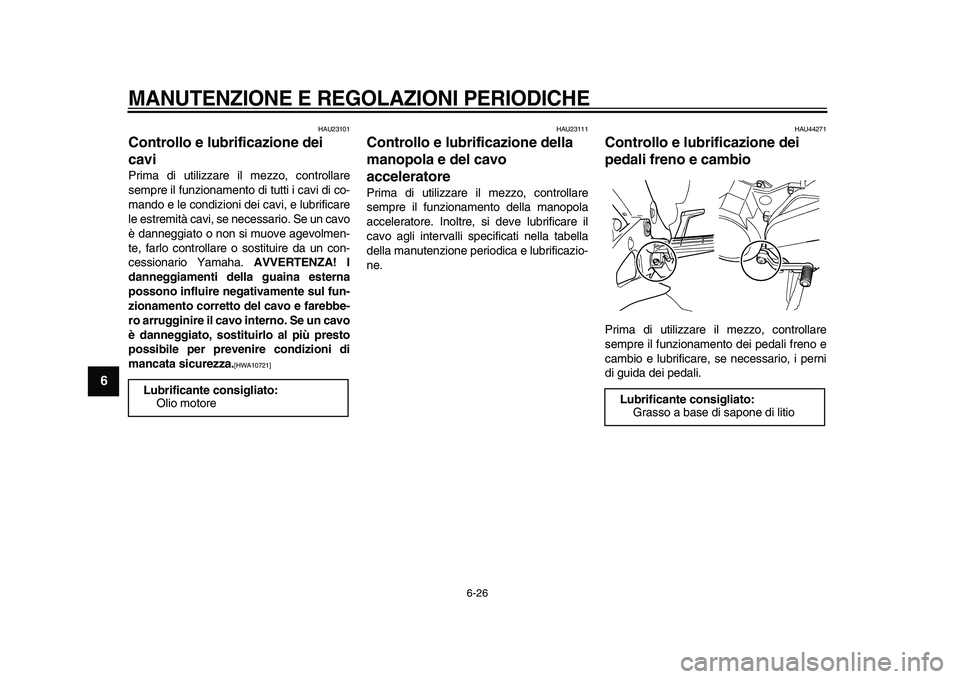

HAU23101
Controllo e lubrificazione dei
cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha.
AVVERTENZA! I
danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se un cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10721]

HAU23111
Controllo e lubrificazione della
manopola e del cavo
acceleratore
Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
acceleratore. Inoltre, si deve lubrificare il
cavo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
HAU44271
Controllo e lubrificazione dei
pedali freno e cambio
Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali freno e
cambio e lubrificare, se necessario, i perni
di guida dei pedali.
Lubrificante consigliato:
Olio motore
Lubrificante consigliato:
Grasso a base di sapone di litio
