ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
2
34
5
6
7
8
9

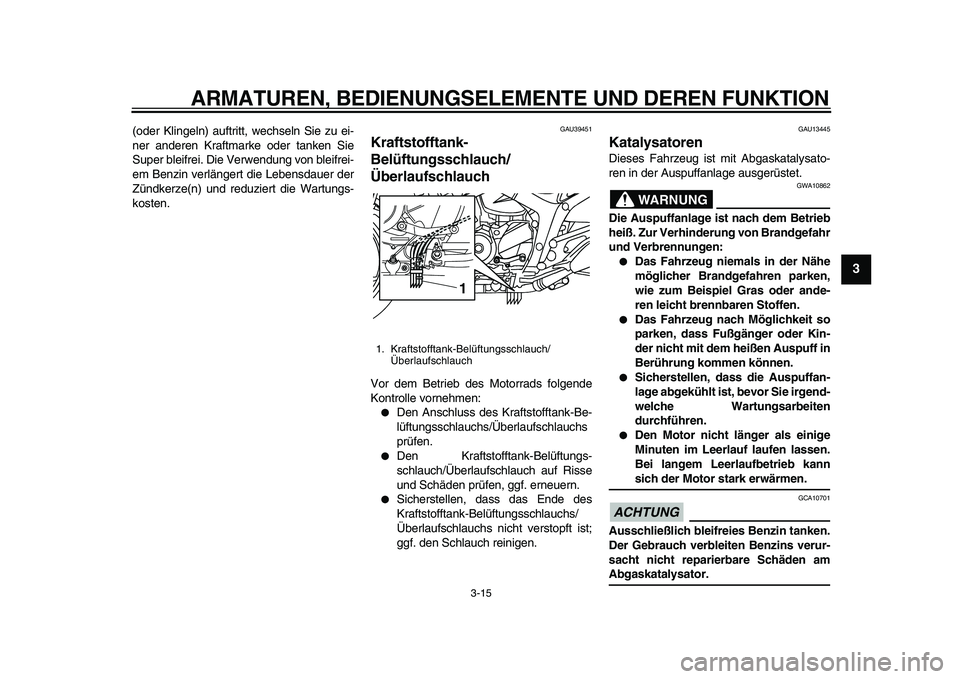

(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU39451
Kraftstofftank-
Belüftungsschlauch/
Überlaufschlauch
Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Anschluss des Kraftstofftank-Be-
lüftungsschlauchs/Überlaufschlauchs
prüfen.

Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.

Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungsschlauchs/
Überlaufschlauchs nicht verstopft ist;
ggf. den Schlauch reinigen.
GAU13445
Katalysatoren
Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG

GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:

Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder ande-
ren leicht brennbaren Stoffen.

Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.

Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.

Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG

GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
1. Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
1
2
3
4
5
6
7
8
9

GAU13861

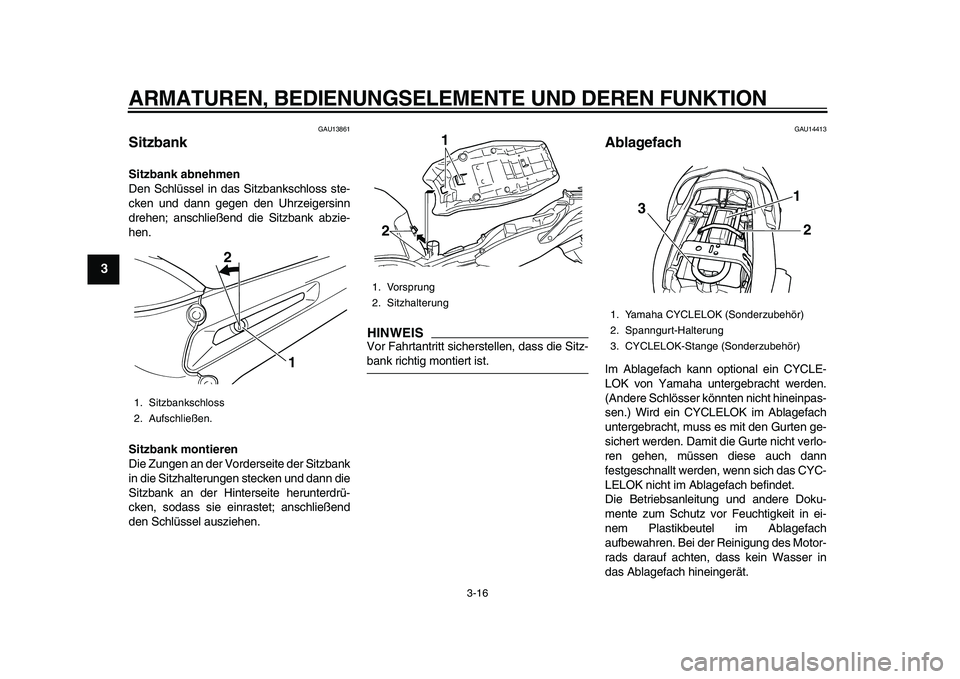

Sitzbank
Sitzbank abnehmen
Den Schlüssel in das Sitzbankschloss ste-
cken und dann gegen den Uhrzeigersinn
drehen; anschließend die Sitzbank abzie-
hen.
Sitzbank montieren
Die Zungen an der Vorderseite der Sitzbank
in die Sitzhalterungen stecken und dann die
Sitzbank an der Hinterseite herunterdrü-
cken, sodass sie einrastet; anschließend
den Schlüssel ausziehen.
HINWEIS

Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU14413
Ablagefach
Im Ablagefach kann optional ein CYCLE-
LOK von Yamaha untergebracht werden.
(Andere Schlösser könnten nicht hineinpas-
sen.) Wird ein CYCLELOK im Ablagefach
untergebracht, muss es mit den Gurten ge-
sichert werden. Damit die Gurte nicht verlo-
ren gehen, müssen diese auch dann
festgeschnallt werden, wenn sich das CYC-
LELOK nicht im Ablagefach befindet.
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach
aufbewahren. Bei der Reinigung des Motor-
rads darauf achten, dass kein Wasser in
das Ablagefach hineingerät.
1. Sitzbankschloss
2. Aufschließen.
1
2

1. Vorsprung
2. Sitzhalterung
1
2

1. Yamaha CYCLELOK (Sonderzubehör)
2. Spanngurt-Halterung
3. CYCLELOK-Stange (Sonderzubehör)
3
2 1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

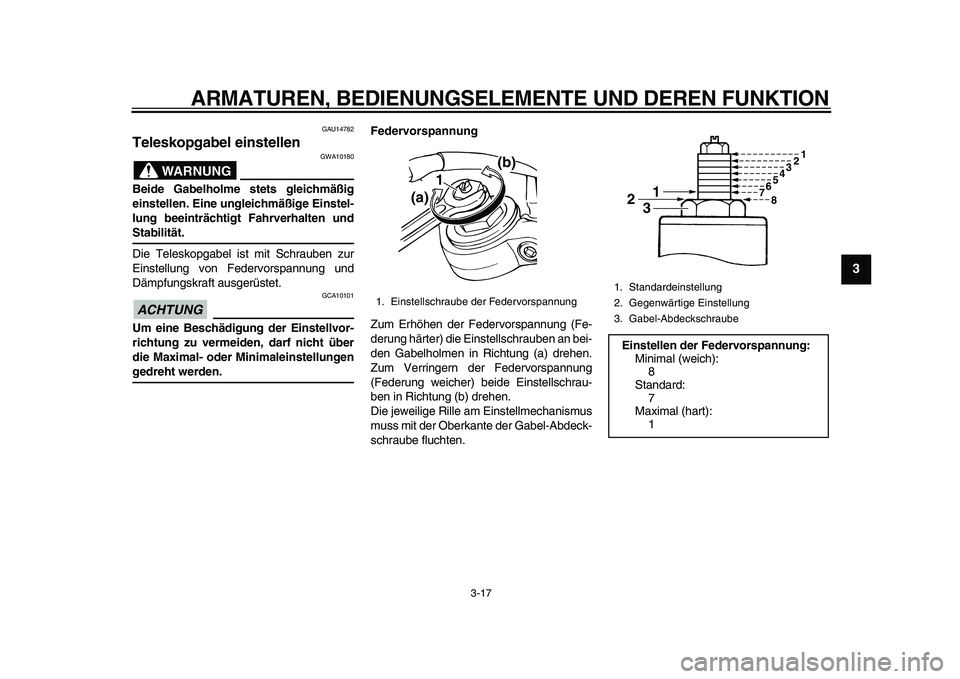

3-17
2
34
5
6
7
8
9

GAU14782
Teleskopgabel einstellen
WARNUNG

GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und
Stabilität.
Die Teleskopgabel ist mit Schrauben zur
Einstellung von Federvorspannung und
Dämpfungskraft ausgerüstet.
ACHTUNG

GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben in Richtung (b) drehen.
Die jeweilige Rille am Einstellmechanismus
muss mit der Oberkante der Gabel-Abdeck-
schraube fluchten.
1. Einstellschraube der Federvorspannung
1
(a)(b)

1. Standardeinstellung
2. Gegenwärtige Einstellung
3. Gabel-Abdeckschraube
Einstellen der Federvorspannung:
Minimal (weich):
8
Standard:
7
Maximal (hart):
1
2
31
7654321
8

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
1
2
3
4
5
6
7
8
9

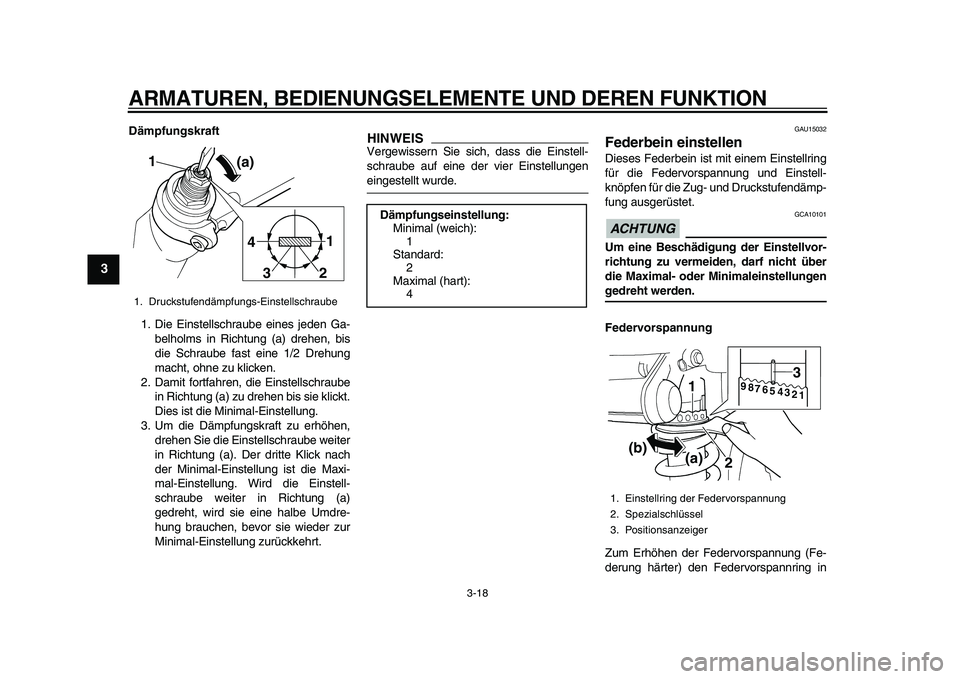

Dämpfungskraft
1. Die Einstellschraube eines jeden Ga-
belholms in Richtung (a) drehen, bis
die Schraube fast eine 1/2 Drehung
macht, ohne zu klicken.
2. Damit fortfahren, die Einstellschraube
in Richtung (a) zu drehen bis sie klickt.
Dies ist die Minimal-Einstellung.
3. Um die Dämpfungskraft zu erhöhen,
drehen Sie die Einstellschraube weiter
in Richtung (a). Der dritte Klick nach
der Minimal-Einstellung ist die Maxi-
mal-Einstellung. Wird die Einstell-
schraube weiter in Richtung (a)
gedreht, wird sie eine halbe Umdre-
hung brauchen, bevor sie wieder zur
Minimal-Einstellung zurückkehrt.
HINWEIS

Vergewissern Sie sich, dass die Einstell-
schraube auf eine der vier Einstellungen
eingestellt wurde.
GAU15032
Federbein einstellen
Dieses Federbein ist mit einem Einstellring
für die Federvorspannung und Einstell-
knöpfen für die Zug- und Druckstufendämp-
fung ausgerüstet.
ACHTUNG

GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.
Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
1. Druckstufendämpfungs-Einstellschraube
(a) 1
1
2
3 4

Dämpfungseinstellung:
Minimal (weich):
1
Standard:
2
Maximal (hart):
4
1. Einstellring der Federvorspannung
2. Spezialschlüssel
3. Positionsanzeiger
(a) (b)3
1
2
1 2 3 4 5 6 7 8 9

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
2
34
5
6
7
8
9

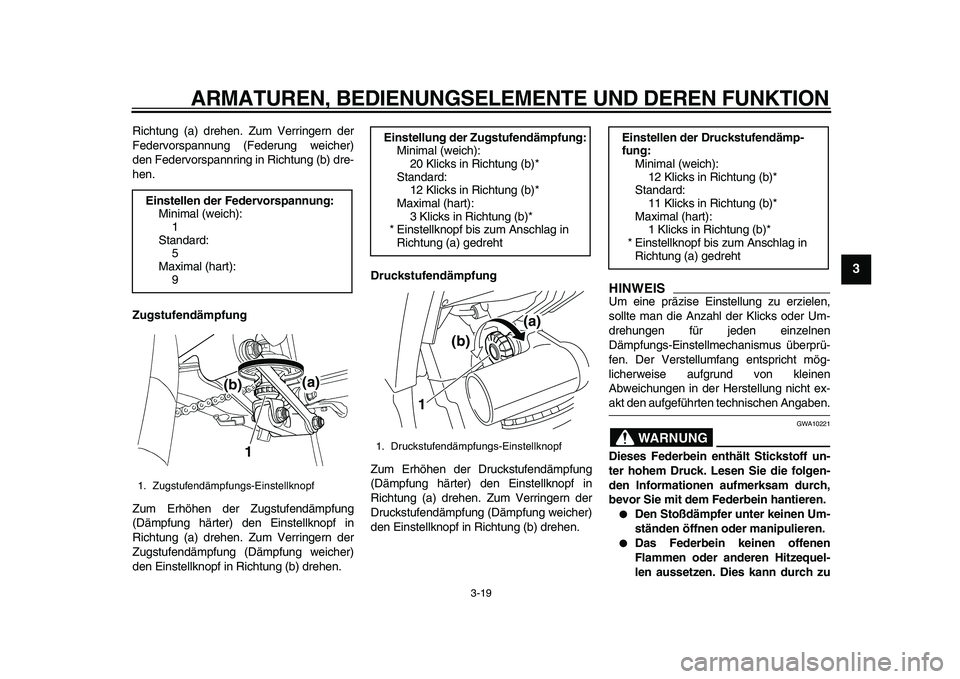

Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher)
den Federvorspannring in Richtung (b) dre-
hen.
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.
Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) den Einstellknopf in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
den Einstellknopf in Richtung (b) drehen.
HINWEIS

Um eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-
drehungen für jeden einzelnen
Dämpfungs-Einstellmechanismus überprü-
fen. Der Verstellumfang entspricht mög-
licherweise aufgrund von kleinen
Abweichungen in der Herstellung nicht ex-
akt den aufgeführten technischen Angaben.
WARNUNG

GWA10221
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.

Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu Einstellen der Federvorspannung:
Minimal (weich):
1
Standard:
5
Maximal (hart):
9
1. Zugstufendämpfungs-Einstellknopf
1
(a)
(b)

Einstellung der Zugstufendämpfung:
Minimal (weich):
20 Klicks in Richtung (b)*
Standard:
12 Klicks in Richtung (b)*
Maximal (hart):
3 Klicks in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht
1. Druckstufendämpfungs-Einstellknopf
1
(a)
(b)

Einstellen der Druckstufendämp-
fung:
Minimal (weich):
12 Klicks in Richtung (b)*
Standard:
11 Klicks in Richtung (b)*
Maximal (hart):
1 Klicks in Richtung (b)*
* Einstellknopf bis zum Anschlag in
Richtung (a) gedreht

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
1
2
3
4
5
6
7
8
9

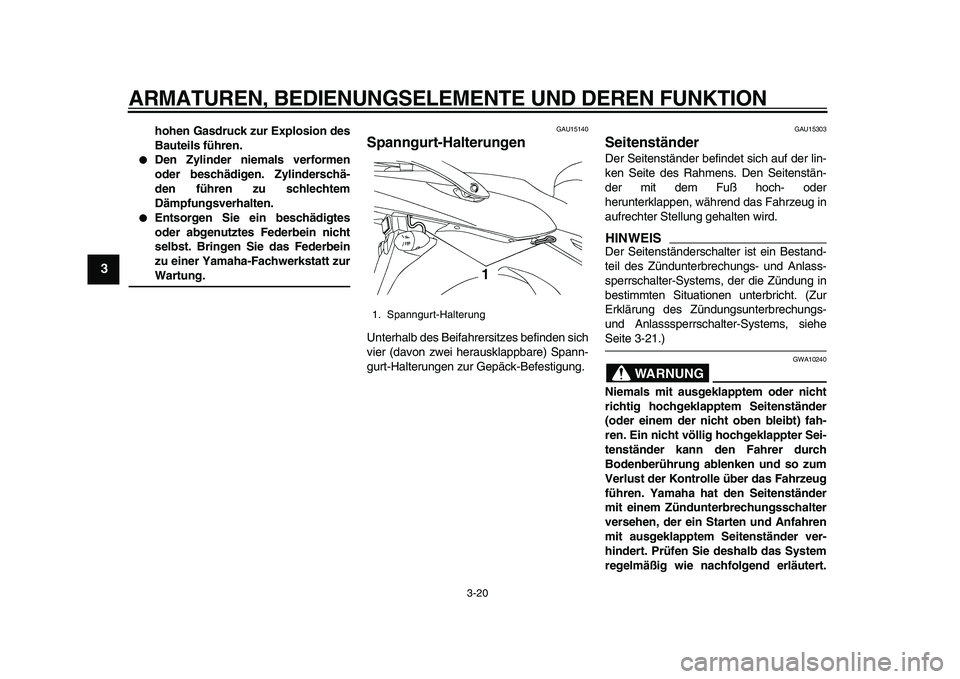

hohen Gasdruck zur Explosion des
Bauteils führen.

Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem
Dämpfungsverhalten.

Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
GAU15140
Spanngurt-Halterungen
Unterhalb des Beifahrersitzes befinden sich
vier (davon zwei herausklappbare) Spann-
gurt-Halterungen zur Gepäck-Befestigung.
GAU15303
Seitenständer
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.
HINWEIS

Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe
Seite 3-21.)
WARNUNG

GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert.
1. Spanngurt-Halterung1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

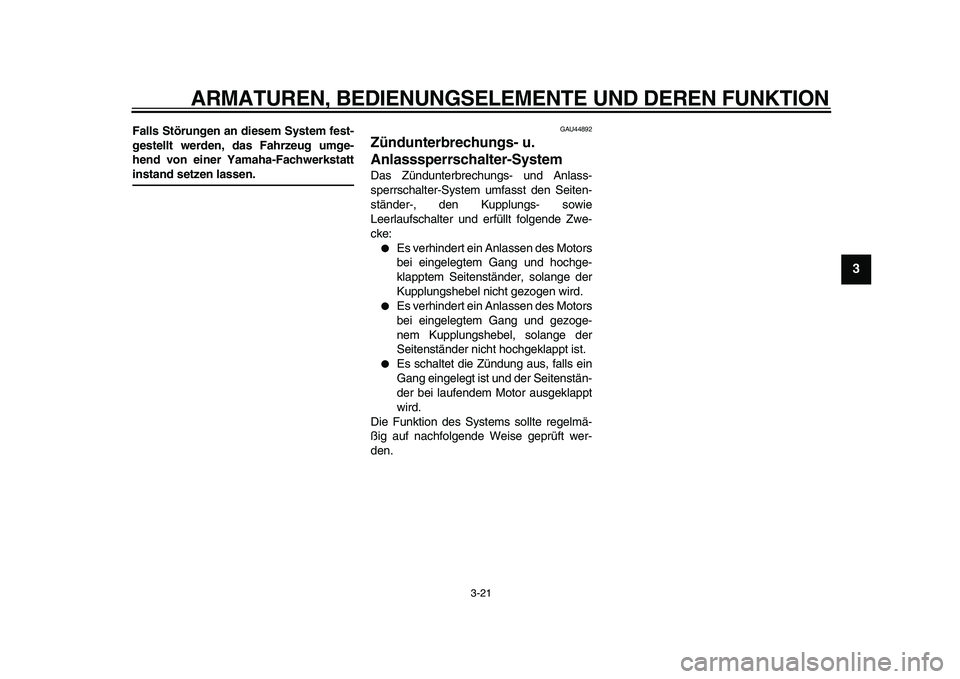

3-21
2
34
5
6
7
8
9

Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
GAU44892
Zündunterbrechungs- u.
Anlasssperrschalter-System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie
Leerlaufschalter und erfüllt folgende Zwe-
cke:

Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.

Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.

Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-22
1
2
3
4
5
6
7
8
9

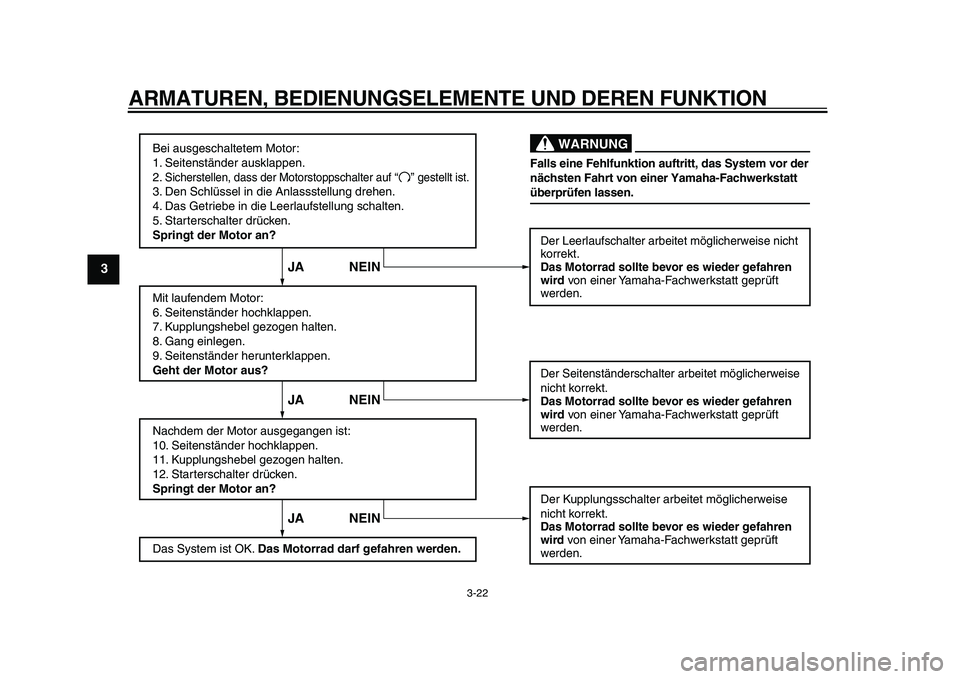

Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2. Sicherstellen, dass der Motorstoppschalter
auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.

4-1
2
3
45
6
7
8
9

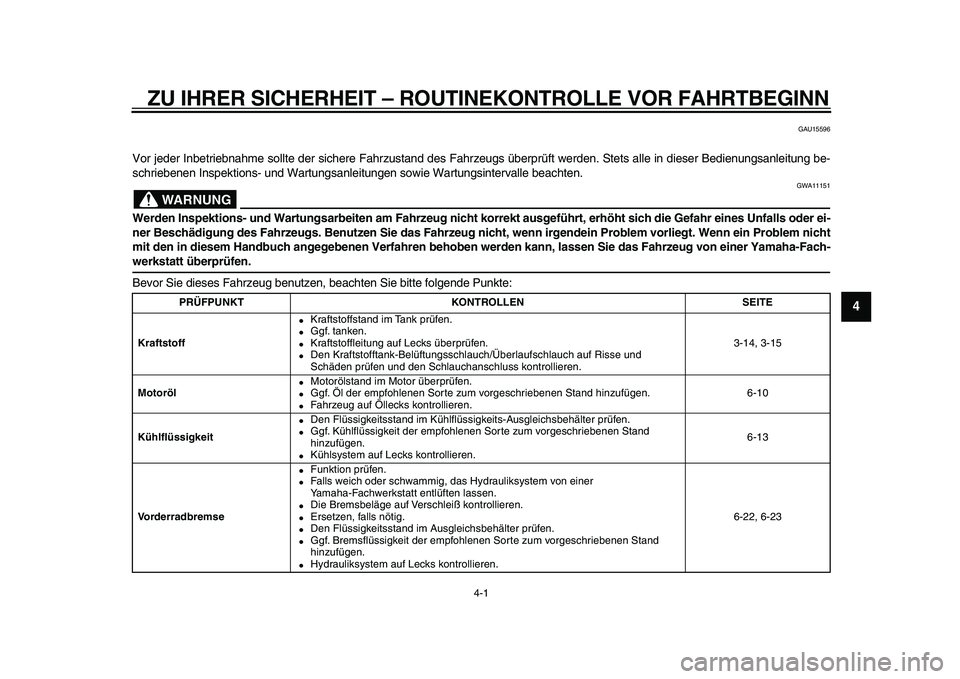

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG

GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff

Kraftstoffstand im Tank prüfen.

Ggf. tanken.

Kraftstoffleitung auf Lecks überprüfen.

Den Kraftstofftank-Belüftungsschlauch/Überlaufschlauch auf Risse und
Schäden prüfen und den Schlauchanschluss kontrollieren.3-14, 3-15
Motoröl

Motorölstand im Motor überprüfen.

Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.

Fahrzeug auf Öllecks kontrollieren.6-10
Kühlflüssigkeit

Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.

Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.

Kühlsystem auf Lecks kontrollieren.6-13
Vorderradbremse

Funktion prüfen.

Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.

Die Bremsbeläge auf Verschleiß kontrollieren.

Ersetzen, falls nötig.

Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.

Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.

Hydrauliksystem auf Lecks kontrollieren.6-22, 6-23

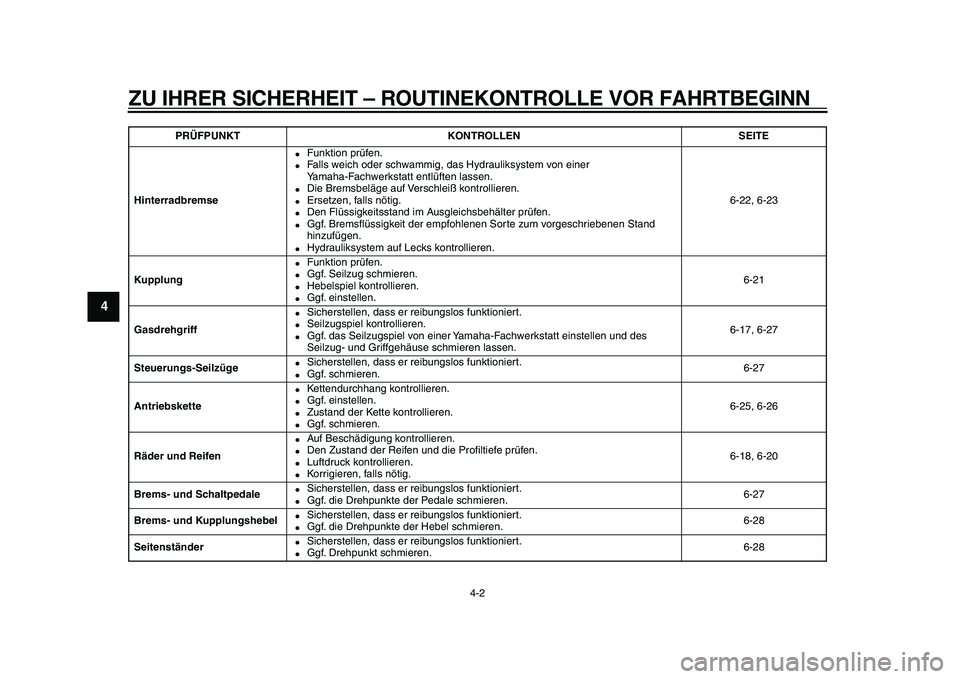

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
1
2
3
4
5
6
7
8
9

Hinterradbremse

Funktion prüfen.

Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.

Die Bremsbeläge auf Verschleiß kontrollieren.

Ersetzen, falls nötig.

Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.

Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.

Hydrauliksystem auf Lecks kontrollieren.6-22, 6-23
Kupplung

Funktion prüfen.

Ggf. Seilzug schmieren.

Hebelspiel kontrollieren.

Ggf. einstellen.6-21
Gasdrehgriff

Sicherstellen, dass er reibungslos funktioniert.

Seilzugspiel kontrollieren.

Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des
Seilzug- und Griffgehäuse schmieren lassen.6-17, 6-27
Steuerungs-Seilzüge

Sicherstellen, dass er reibungslos funktioniert.

Ggf. schmieren.6-27
Antriebskette

Kettendurchhang kontrollieren.

Ggf. einstellen.

Zustand der Kette kontrollieren.

Ggf. schmieren.6-25, 6-26
Räder und Reifen

Auf Beschädigung kontrollieren.

Den Zustand der Reifen und die Profiltiefe prüfen.

Luftdruck kontrollieren.

Korrigieren, falls nötig.6-18, 6-20
Brems- und Schaltpedale

Sicherstellen, dass er reibungslos funktioniert.

Ggf. die Drehpunkte der Pedale schmieren.6-27
Brems- und Kupplungshebel

Sicherstellen, dass er reibungslos funktioniert.

Ggf. die Drehpunkte der Hebel schmieren.6-28
Seitenständer

Sicherstellen, dass er reibungslos funktioniert.

Ggf. Drehpunkt schmieren.6-28
PRÜFPUNKT KONTROLLEN SEITE
